Особенности
Особенностью стали 09г2с является наличие свойства качественной свариваемости. Это означает, что не требуется воздействовать на нее температурой. Сварка такой стали не создает проблем, что обеспечивает низкий уровень концентрации углерода, а это делает металл после отпуска менее вязким и хрупким.
Для рассматриваемой стали характеристики имеют большое значение, учитывая, что в ее составе содержится небольшое количество углерода и присадок. Подобная особенность обуславливает то, что этот металл может применяться для сваривания с использованием любых электродов, которые предназначены для работы с низколегированными металлами.
Изготовление
Основа для изготовления материала — чугун. Он проходит долгий процесс оптимизации, при котором повышается количество углерода в составе, улучшаются основные свойства металла. Для достижения определенных технических характеристик вносятся дополнительные легирующие добавки.
Технологии изготовления:
- Мартеновский способ. Промышленная печь загружается ломом, чугуном, шихтой, дополнительными компонентами. Груда металла расплавляется с помощью факела сжигаемого топлива. Когда лом будет расплавлен, в ванную добавляются легирующие компоненты. При проведении процедуры применяются специальные мартеновские печи, которые могут выплавлять единовременно до 900 тонн металла.
- Электротермический способ. При изготовлении применяется промышленная электрическая печь, с помощью которой можно точно выставлять режим нагрева, контролировать процесс производства металла. Главное преимущество технологии — возможность получения металла с наименьшим содержанием вредных примесей (фосфора, серы). Благодаря возможности выставлять очень высокие температуры нагрева, можно получить специализированные виды стали, с уникальными техническими характеристиками.
- Конверторный. Расплавленный чугун заливается в плавильный аппарат, продувается кислородом. Примеси, содержащиеся в чугуне, начинают окисляться. При окислении выделяется большое количество тепла, которое повышает общую температуру до 1600 °C.
Сталь 09Г2С — конструкционная низколегированная для сварных конструкций
Вид поставки
Сортовой прокат, в том числе фасонный: ГОСТ 19281—73, ГОСТ 2590-88, ГОСТ 2591-88, ГОСТ 8239-89, ГОСТ 8240-89. Лист толстый ГОСТ 19281-89, ГОСТ 5520-79, ГОСТ 5521-93, ГОСТ 19903-74. Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74. Полоса ГОСТ 103-76, ГОСТ 82—70. Поковки и кованые заготовки ГОСТ 1133—71.
Назначение
Детали аппаратов и сосудов, работающие при температуре от -70°C до +475°C под давлением. В трубопроводах пара и горячей воды — детали, изготовленные из листа — до температуры 450°C, трубы — до температуры 425°C, в котлах — листовые детали, работающие при температуре до 450°C, во всех случаях без ограничения давления. Крепежные детали в котлах и трубопроводах используются до температуры 425°C и давлении до 10 Н/мм2.
Сталь марки 09Г2С должна испытываться на растяжение при повышенных температурах.
В результате таких испытаний предел текучести при 320 °С для листов из стали марки 09Г2С толщиной 60 мм и более должен быть не менее 18 кГ/мм2
Расшифровка стали 09Г2С
Двузначное число 09 обозначает примерное содержание углерода в стали в сотых долях процента, т.е. содержание углерода в стали приблизительно 0,09%.
Бука Г означает, что в стали содержится марганец в количестве около 2%.
Буква С означает, что в стали содержится кремний.
Химический состав, % (ГОСТ 19281-2014)
| C, углерод | Mn, марганец | Si, кремний | P, фосфор | S, сера | Cr, хром | Ni, никель | Cu, медь | As, мышьяк | N, азот |
| не более | |||||||||
| 0,12 | 1,3-1,7 | 0,5-0,8 | 0,035 | 0,040 | 0,30 | 0,30 | 0,30 | 0,08 | 0,008 |
Применение стали 09Г2С для крепежных деталей арматуры (ГОСТ 33260-2015)
| Марка стали, по ГОСТ 1759.0 | Стандарт или технические условия на материал | Параметры применения | |||||
| Болты, шпильки, винты | Гайки | Плоские шайбы | |||||
| Темпера- тура среды, °С | Давление номи- нальное, МПа (кгс/см2) | Темпера- тура среды, °С | Давление номи- нальное, МПа (кгс/см2) | Темпера- тура среды, °С | Давление номи- нальное, МПа (кгс/см2) | ||
| 09Г2С | ГОСТ 19281 | От -70 до 425 | 16 (160) | От -70 до 425 | 16 (160) | От -70 до 450 | Не регламен- тируется |
Максимально допустимые температуры применения стали 09Г2С в средах, содержащих аммиак
| Марка стали | Температура применения стали, °С при парциальном давлении аммиака, МПа (кгс/см2) | ||
| Св. 1(10) до 2(20) | Св. 2(20) до 5(50) | Св. 5(50) до 8(80) | |
| 09Г2С | 300 | 300 | 300 |
ПРИМЕЧАНИЕ Условия применения установлены для скорости коррозии азотного слоя не более 0,5 мм/год.
Максимально допустимая температура применения стали 09Г2С в водородосодержащих средах
| Марка стали | Температура применения стали, °С при парциальном давлении водорода, МПа (кгс/см2) | ||||||
| 1,5 (15) | 2,5 (25) | 5 (50) | 10 (100) | 20 (200) | 30 (300) | 40 (400) | |
| 09Г2С | 290 | 280 | 260 | 230 | 210 | 200 | 190 |
Механические свойства
| ГОСТ | Состояние поставки | Сечение, мм | σ0,2, МПа, | σв, МПа, | δ5 (δ4), % |
| не менее | |||||
| ГОСТ 19281-2014 | Сортовой и фасонный прокат | До 10 | 345 | 490 | 21 |
| ГОСТ 19281-2014 | Лист и полоса (образцы поперечные) | От 10 до 20 вкл. | 325 | 470 | 21 |
| Св. 20 до 32 вкл. | 305 | 460 | 21 | ||
| Св. 32 до 60 вкл. | 285 | 450 | 21 | ||
| Св. 60 до 80 вкл. | 275 | 440 | 21 | ||
| Св. 80 до 160 вкл. | 265 | 430 | 21 | ||
| ГОСТ 19281-2014 | Лист после закалки и отпуска(образцы поперечные) | От 10 до 32 вкл. | 365 | 490 | 19 |
| От 32 до 60 вкл. | 315 | 450 | 21 | ||
| ГОСТ 17066-94 | Лист горячекатанный | 2 — 3,9 | — | 490 | (21) |
Механические свойства в зависимости от температуры отпуска
| tотп., °C | σ0,2, МПа | σв, МПа | δ5, % | Ψ, % |
| 20 | 295 | 405 | 30 | 66 |
| 100 | 270 | 415 | 29 | 68 |
| 200 | 265 | 430 | — | — |
| 300 | 220 | 435 | — | — |
| 400 | 205 | 410 | 27 | 63 |
| 500 | 185 | 315 | — | 63 |
Ударная вязкость KCU
| ГОСТ | Состояние поставки | Сечение, мм | KCU, Дж/см2, при температуре, °C | ||
| +20 | -40 | -70 | |||
| ГОСТ 19281-89 | Сортовой и фасонный прокат | От 5 до 10 От 10 до 20 вкл. От 20 до 100 вкл. | 64 59 59 | 39 34 34 | 34 29 — |
| Лист и полоса | От 5 до 10 От 10 до 160 вкл. | 64 59 | 39 34 | 34 29 | |
| Лист после закалки и отпуска (образцы поперечные) | От 10 до 60 | — | 49 | 29 |
Технологические свойства
Температура ковки, °С: начала 1250, конца 850. Свариваемость — сваривается без ограничений. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС. Обрабатываемость резанием — Kv тв.спл = 1,0 и Kv б.ст = 1,6 в нормализованном, отпущенном состоянии при σв = 520 МПа. Склонность к отпускной хрупкости — не склонна. Флокеночувствительность — не чувствительна.
Узнать еще
Сталь Ст0 — углеродистая обыкновенного качес…
Сталь марки 20: расшифровка, характеристики, химич…
Нержавеющая сталь 12Х18Н10Т
Некоторые зарубежные аналоги сталей и сплавов…
Сталь 09г2с — характеристика, применение и свойства стали 09г2с
Сталь 09г2с – это очень востребованная сталь, используется как в строительстве, так и во многих отраслях промышленности. Существуют отечественные и зарубежные аналоги этого вида. Наиболее часто используется для изготовления труб, металлопроката и сварных металлоконструкций, температурный диапазон использования которых от -70 до 4250С9 с допустимыми нагрузками на них).
Сталь 09г2с 12: расшифровка
Понимание того, как формируется маркировка, позволяет отчетливо представлять, какой товар представляет производитель, а также его основные особенности. Для тех, кого интересуют подробности о 09г2с — расшифровка стали имеет следующий вид:
- 09 – количественная доля содержания углерода в сплаве (0,09%);
- Г2 – это марганец и его часть во всем объеме колеблется в районе 2% (точная цифра колеблется от 1,3 до 2%);
- С — обозначает кремний, отсутствие цифр после символа говорит о том, что его менее 1%.

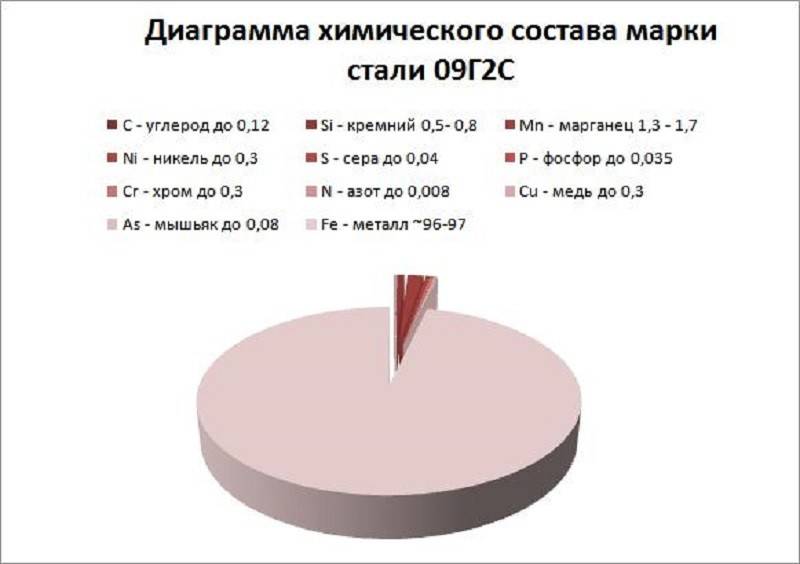

Таким образом расшифровка 09г2с наглядно выглядит так:
| Элемент | , % |
| C (углерод) | до 0,12 |
| Si (кремний) | 0,5 – 0,8 |
| Mn (магний) | 1,3- 1,7 |
| Ni (никель) | до 0,3 |
| S (сера) | до 0,04 |
| P (фосфор) | до 0,035 |
| Cr (хром) | до 0,3 |
| N (азот) | до 0,008 |
| Cu (медь) | до 0,3 |
| As (мышьяк) | до 0,08 |
| Fe (железо) | 96-97 |
Как видно из таблицы расшифровка стали 09г2с не ограничивается только тремя легирующими компонентами. Кроме, углерода, кремния и марганца, ее дополняют такие элементы: никель, сера, фосфор, хром, азот, медь, прочее. Процентная составляющая легирующих металлов не более 1-2 суммарных %.
Маркировка 09г2с на стальном листе
Также для стали 09г2с учитывается не только уровень легирования, но и другие факторы. Вот лишь некоторые из них, значимые для конкретного случая:
- конструктивность (назначение);
- эвтектоидность (структура: гексагональная, кубическая, прочее; изменения после закалки и т.д.);
- способ производства (мартеновская, конвентная или электросталь);
- хим. состав стали 09г2с (в данном случае низколегированная).
Как результат, появляются аналоги по отношению, которых часто задают вопросы подобные следующему: сталь 345 это и есть 09г2с? Обозначение С345 введено для строителей, где цифры обозначают не химический состав материала, а его важное свойство – предел текучести, для стали 09г2с он соответствует строительным стандартам С345, что отображено в ряде ГОСТов (27772-88). Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности. Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности
Далее рассмотрено несколько классических вариантов, в том числе и то, когда одной марке стали соответствует несколько классов прочности.
Технические характеристики: тонкости использования справочных пособий
Свойства стали 09г2с во многом определяются химическим составом сплава, его специфическими параметрами, которые сегодня довольно точно просчитываются металлургами.
Марка стали 09г2с имеет следующие критические точки:
- Ac1 = 732, когда аустенит превращается в перлит процессах охлаждения;
- Ac3(Acm) = 870 (с – от французского chauffage/нагрев) точка конца растворения цементита;
- Ar3(Arcm) = 854 (refroidissement – охлаждение) начало выделения Fe3C;
- Ar1 = 680 доэвтектоидная сталь, соответствует выделению феррита
Условные обозначения классические, цифры 1 и 3 обозначают номера точек на графике. Символами cm обычно отмечают заэвтектоидные стали.
Если говорить о других особенностях ст 09г2с, характеристики отмечаются такие: легкая свариваемость материала. Для этого используют РДС, АДС под флюсом и газовой защитой. Не поддаются свариванию только изделия, прошедшие химико-термическую обработку.
Механические свойства стали 09г2с – это табличные величины, которые разработаны рядом ГОСТов и описывают материал при комнатной температуре, а также для других его состояний.
Среди важных механических свойств стали 09г2с выделяют такие:
- Предел текучести для остаточной деформации, измеряется в Мпа;
- Относительные величины удлинения при разрыве и сужении;
- Ударная вязкость (использование под нагрузкой – одно из основных применений);
- Твердость по Бринеллю (HB).
Класс прочности стали 09г2с: таблица для перечня марок включает и указанную, как уже отмечалось соответствует С345. Сюда же относится ряд других марок. Таким образом, отличные по химическому составу и даже способу получения стали, могут иметь одинаковый класс прочности. Эти данные можно найти для 09г2с по ГОСТ 19281-2014, характеристики сплавов представлены в удобных таблицах, по которым легко ориентироваться. ГОСТ 19281-2014 вы можете посмотреть (скачать) — здесь.
Нержавеющая сталь
Нержавеющая сталь относится к легированным типам стали. В зависимости от типа и марки нержавейка может использоваться в самых различных сферах деятельности от пищевой и химической промышленности до строительства и архитектуры.
Нержавеющая сталь делится на три основных тип:
· Коррозионностойкая
· Жаростойкая
· Жаропрочная
Нержавеющие свойства данный тип стали приобретает за счет добавления хрома. Причем от процентного содержания хрома напрямую зависит сопротивляемость сплава коррозии.
Причиной же сопротивляемости коррозии является тонкая пленка нерастворимых кислот, которая образуется при выплавлении хромсодержащих металлов.
Так, сталь с содержанием хрома до 17% устойчива к коррозии в обычных условиях, без воздействия агрессивных сред и высоких показателей температуры. Данный тип нержавеющей стали применятся в пищевой промышленности, некоторых типах легкой промышленности, для изготовления медицинского инструмента и т. д.
Сталь с содержанием хрома более 17% является более устойчивой и способна выдерживать высокие температуры и различные агрессивные среды, не окисляясь даже в крепких растворах (до 50%) кислот.
Нержавейка чрезвычайно устойчива к атмосфере и является лучшим вариантом для емкостного оборудования, размещенного на открытой местности, в том числе в климатических условиях с повышенной влажностью.
Нержавеющая сталь марки 12х18н10т
Нержавеющая сталь 12х18н10т – высокоуглеродистая коррозионно-стойкая, немагнитная конструкционная сталь аустенитного типа с добавлением титана.
В химсоставе нержавейки 12х18н10т кроме обязательных для нержавеющей стали компонентов – никеля и хрома, дополнительно присутствует титан (содержание элемента менее 1,5% не указывается в маркировке стали).
Нержавейка 12х18н10т отличается хорошей свариваемостью. После процесса сварки рекомендуется провести постобработку швов. Сталь 12х18н10т устойчива к межкристаллитной коррозии после сварки.
В слабоагрессивных средах допускается эксплуатация деталей из стали 12х18н10т в температурном диапазоне от -196°С до +600°С без изменения свойств стали. В агрессивной среде верхний температурный порог снижается до +350°С.
Нержавеющая сталь 12х18н10т может применяться в любых областях производства. В основном её используют для изготовления деталей машин и механизмов, работающих при температурах до 600°С. Сталь 12х18н10т (техническая нержавейка) пригодна для сооружения сварных конструкций (емкостей, трубопроводов и т.п.) контактирующих со слабыми растворами уксусной, фосфорной кислот, а также во взаимодействии со щелочными растворами и растворами кислых солей.
Ближайший по химсоставу и физическим свойствам аналог стали 12х18н10т – нержавеющая сталь марки aisi 321.
Нержавеющая сталь aisi 321
Нержавеющая сталь aisi 321 – коррозионно-стойкая, жаропрочная немагнитная аустенитная сталь с добавлением титана. Обладает повышенной механической прочностью.
В химический состав нержавейки aisi 321 кроме обязательных для нержавеющей стали компонентов – никеля и хрома, введен титан, пятикратно превышающий содержание углерода.
Нержавейка aisi 321 отличается хорошей свариваемостью, правда, при более высокой температуре, чем не содержащие титана марки стали. Сварочные швы требуют минимальной постобработки.
Таблица марок нержавеющих сталей и их соответствие химическому составу
Стандарты нержавеющих сталей | Содержание легирующих элементов, % | |||||||||
DIN | AISI | ГОСТ | C | Mn | Si | Cr | Ni | Mo | Ti | |
С1 | 1,4021 | 420 | 20Х13 | 0,2 | 1,5 | 1 | 12,0-14,0 | |||
F1 | 1,4016 | 430 | 12Х17 | 0,08 | 1 | 1 | 16,0-18,0 | |||
A2 | 1,4301 | 304 | 12Х18Н9 | 0,07 | 2 | 0,75 | 18,0-19,0 | 8,0-10,0 | ||
1,4948 | 304H | 08Х18Н10 | 0,08 | 2 | 0,75 | 18,0-20,0 | 8,0-10,5 | |||
1,4306 | 304L | 03Х18Н11 | 0,03 | 2 | 1 | 18,0-20,0 | 10,0-12,0 | |||
A3 | 1,4541 | 321 | 08Х18Н10Т | 0,08 | 2 | 1 | 17,0-19,0 | 9,0-12,0 | 5хС-0,7 | |
A4 | 1,4401 | 316 | 03Х17Н14М2 | 0,08 | 2 | 1 | 16,0-18,0 | 10,0-14,0 | 2,0-2,5 | |
1,4435 | 316S | 03Х17Н14М3 | 0,08 | 2 | 1 | 16,0-18,0 | 12,0-14,0 | 2,5-3,0 | ||
1,4404 | 316L | 03Х17Н14М3 | 0,03 | 2 | 1 | 17,0-19,0 | 10,0-14,0 | 2,0-3,0 | ||
A5 | 1,4571 | 316Ti | 08Х17Н13М2Т | 0,08 | 2 | 0,75 | 16,0-18,0 | 11,0-12,5 | 2,0-3,0 | 5хС-0,8 |
1,4845 | 310S | 20Х23Н18 | 0,08 | 2 | 0,75 | 24,0-26,0 | 19,0-21,0 |
Нержавеющая сталь aisi 321 применяется во многих областях производства:
Основные характеристики и свойства
При выборе металла уделяется много внимания основным характеристикам. К ним отнесем:
- Показатель твердости. Он может варьировать в большом диапазоне и зависеть от того, была ли проведена термическая обработка. Твердость стали 20 выдерживается на уровне 163 МПа. Этого вполне достаточно для изготовления различных изделий, которые обладают высокой износостойкостью.
- Также учитывается и плотность. Менее плотные материалы применяются для изготовления изделий, которые будут обладать небольшим весом. В рассматриваемом случае показатель составляет 7,85 к/см3.
- Рассматривая основные характеристики учитывается предел текучести и предел прочности. Они рассматриваются при создании различных проектов. Металл Ст 20 может улучшаться для того, чтобы увеличить характеристики материала.
- Структура характеризуется тем, что не склонна к отпускной хрупкости и образованию флокенов.
- Проводимая термообработка стали 20 позволяет существенно увеличить срок службы изделия. Проводится она при определенных режимах. К примеру, для ковки структура нагревается до температуры 1 280 градусов Цельсия.
- При необходимости есть возможность проводить сваривание деталей.
- Ударная вязкость стали 20 определяет то, что металл часто применяется при изготовлении валов и других подобных изделий, которые могут использоваться при создании элементов, применяемых при создании различных механизмов. Модуль упругости также учитывается при рассмотрении основных свойств металла.
- Средний коэффициент теплопроводности определяет то, что структура может нагреваться достаточно быстро, но при этом тепло отводится с высокой эффективностью.
Свойства Ст 20
Механические свойства стали 20 определяют довольно широкое распространение этой марки в машиностроительной и других область промышленности. Как ранее было отмечено, технические характеристики могут улучшаться при проведении термической обработки или легировании. Перестроение структуры металла позволяет повысить твердость поверхностного слоя, при добавлении других химических веществ могут придаваться особые качества, к примеру, коррозионная стойкость.
Термическая обработка предусматривает изменение структуры за счет оказания воздействия определенной температуры. Критические точки выбираются в зависимости от особенностей химического состава. К особенностям подобной процедуры отнесем следующие моменты:
Для оказания требуемого воздействия применяется специальное оборудование. Примером можно назвать доменные и индукционные печи. На протяжении длительного периода использовали именно доменные печи, но они уступают индукционным. Второй вариант исполнения подходит для установки в небольших мастерских. Критические точки учитываются при проведении рассматриваемой процедуры. Стоит учитывать, что они уже были выявлены для всех металлов, поэтому не нужно проводить исследования повторно. Заготовка разогревается до требуемой температуры, после чего происходит первичное перестроение структуры
Время выдержки также является важным показателем, который должен учитываться, как и скорость нагрева
Уделяется внимание и процессу охлаждения. Слишком большие заготовки охлаждаются на воздухе, так как возникают проблемы с созданием требующейся среды
На протяжении длительного периода охлаждение проводилось в воде, но это приводило к появлению окалины. Обеспечить более высокое качество термической обработки возможно за счет применения масла в качестве охлаждающей среды. Однако, при охлаждении в масле следует учитывать высокую вероятность образования токсичного дыма и воспламенения поверхности от высокой температуры.
Цвета закалки стали
Во многих случаях после термической обработки образуются поверхностные дефекты. Именно поэтому процедура применяется для заготовок или изделий, которые созданы с учетом припуска. После закалки часто проводится отпуск, который позволяет снять внутренние напряжения и снизить вероятность повреждения изделия при падении или возникновении ударной нагрузки.
Область применения
Основные области, в которых используется сталь этой маркировки, выглядят следующим образом:
- Фасонный прокат;
- Листовой прокат;
- Изготовление горячекатаных полос.
Как говорилось выше, аналоги с легкостью поддаются сварке. Характеристики, которые были указаны выше, обеспечивают возможность применения в изделиях, которые требуют повышенного уровня износостойкости: строительные уголки, стальные балки, а также швеллеры.
Технические особенности марки необходимы в изготовлении автомобилей, строительстве и различных областях промышленности. Стоит отметить, что оптимальный температурный диапазон дает возможность применять сталь в изделиях и местах, где производится внушительная деформация за определенный промежуток времени. Однако граничный показатель -70 градусов обеспечивает удачное применение в суровых условиях Сибири.
Сталь 09г2с-15 пользуется популярностью на современном рынке. Она применяется во всех представленных областях промышленности. Следует добавить, что помимо сварки монтаж может осуществляться на основе болтового соединения. Материал проявляет отличные показатели устойчивости к химическому и биологическому воздействию, поэтому его успешно внедряют в химические заводы и портовые станции.
Также, на Севере государства многокилометровые трассы трубопроводов изготовлены именно из этой марки стали. Металлурги успешно применили температурный режим материала и внедрили его в соответствующие условия, где механические и физические свойства будут проявлены лучшим образом.
Еще одной причиной для использования в производстве стали с этой маркировкой является высокий уровень экономичности, который создается за счет адекватного ценообразования и отличной скорости возведения конструкций, что позволяет сократить расходы конкретным предприятиям.
Особенности сварки
Работа со сталью этой маркировке осуществляется на основе особых требований, которые диктуют необходимость соблюдения основных правил для достижения эффективного результата.
Важность сохранения механичной устойчивости материала на швах является наиболее важной задачей, которая становится основой безопасности конструкций и людей. Однако в обычных условиях отлично результат достичь затруднительно. К примеру, условие устранения перегрева обусловливаются использованием токов силой 40-50А на 1 мм электрода
Работы требуют сопроводительной закалки материалов в условиях температуры до 600 градусов
К примеру, условие устранения перегрева обусловливаются использованием токов силой 40-50А на 1 мм электрода. Работы требуют сопроводительной закалки материалов в условиях температуры до 600 градусов.
Но, исходя из граничных показателей сплава, есть возможность осуществить самостоятельные подсчеты для проведения сварочных работы. Охлаждение производится на воздухе или в воде. С помощью соблюдения основной технологии можно достичь высокого качества, которое не будет уступать показателям дорогих сплавов.
Вторичное сырье
Разнообразие вторичного сырья способно удивить многих специалистов. Для получения информации достаточно ввести маркировку металла в поисковый запрос и получить результат со следующими типами продукции:
- Швеллеры;
- Балки;
- Уголки и прочее.
Сталь 09г2с представляет собой материал, который успешно используется во многих сферах промышленной деятельности, а также проявляет свои позитивные особенности в виде механической устойчивости и широкого температурного режима.
Как отличить сталь 3 от 09г2с
Марки высокопрочной стали
Сталь является одним из самых важных материалов, который используется практически во всех отраслях промышленности. К высокопрочной стали (в зависимости от области применения) предъявляют различные требования. Марки сталей отличаются по структуре, химическому составу и по своим свойствам (физическим и механическим).
Сталью называют деформируемый сплав железа с углеводом (не более 2 процентов) и примесями других элементов: марганца, кремния, фосфора. К высокопрочному крепежу предъявляются особые требования. Поэтому для получения стали, которая будет идеально соответствовать всем характеристикам добавляют специальные примеси – легирующие элементы.
Это – хром, вольфрам, ванадий, титан, марганец или кремний.
Сталь 20
Сталь конструкционная углеродистая качественная
трубы перегревателей, коллекторов и трубопроводов котлов высокого давления, листы для штампованных деталей, цементуемые детали для длительной и весьма длительной службы при температурах от -40 до 350 град.
СТАЛЬ МАРКИ 3
Углеродистая сталь обычного качества. Именно такая сталь пользуются наибольшим спросом в строительстве. Причина такой популярности – технологичность, прочность и привлекательная цена.
Еще одно преимущество этого сплава – возможность изготавливать из нее изделия, которые выдерживают большую нагрузку и обладают хорошей сопротивляемостью ударам. Сталь 3 производят по ГОСТ 380-94, согласно ему сталь маркируются буквами «Ст» с порядковым номером от 0 до 6.
Чем выше этот номер, тем большее количество углерода содержится в стали. А значит, лучше прочность, но при этом хуже пластические характеристики. Сталь 3 хорошо сваривается, нефлокеночувствительна, не склонна к отпускной хрупкости.
Сталь 3 содержит: углерод – 0,14-0,22%, кремний – 0,05-0,17%, марганец – 0,4-0,65%, никель, медь, хром – не более 0,3% , мышьяк не более 0,08%, серы и фосфора – до 0,05 и 0,04%. Количество этих компонентов в сплаве Ст3 не допускается выше указанных значений. Основа стали – феррит.
Его характеристики не позволяют использовать его в чистом виде. Для улучшения показателя прочности феррита сталь насыщают углеродом, добавляют (легируют) хром, никель, кремний, марганец и проводят дополнительное термическое упрочнение.
Сталь 3 выдерживает широкий температурный диапазон при переменных нагрузках. Хорошо сваривается, штампуется в холодном и горячем состоянии, подвергается вытяжке. Применяется без термической обработки.
Свариваемость стали 3
Без ограничений — сварка производится без подогрева и без последующей термообработки. В стали, относящейся к хорошей, содержание углерода составляет менее 0,25%. Они свариваются без образования закалочных структур и трещин в широком диапазоне режимов сварки. Температура применения
Температура применения стали 3
Минимальная температура применения (температура наиболее холодной пятидневки региона) – минус 30. Максимальная температура применения – плюс 300.
СТАЛЬ МАРКИ 35
Качественная среднеуглеродистая сталь. Такой вид стали применяют для деталей, которые требуют высокой пластичности и сопротивления удару.
Качественные углеродистые стали типа 35 изготавливают по ГОСТ 1050-88 и маркируют двухзначными цифрами, которые указывают среднее содержание углерода в сотых долях процента. Например, сталь 35 (0,35 %).
Она обладает высокой прочностью (σв = 640…730 МПа, σ0,2 = 380…430 МПа) и относительно низкой пластичностью (δ = 9…14 %, ψ = 40…50 %).
Кроме того, этот тип стали не восприимчив к средним напряжениям, обладает стойкостью к деформации и износостойкостью, не подвержен образованию трещин и коррозии. Поэтому именно сталь 35 используют при производстве высокопрочного крепежа и фланцевых соединений. Температурный диапазон: от -40 до +450 градусов Цельсия
Сталь 35 сваривается ограниченно. Способы сварки РДС, АДС под флюсом и газовой защитой, ЭШС. Рекомендуем подогрев и последующую термообработку. КТС без ограничений.
Определение чувствительности стали к образованию холодных трещин
Холодные трещины образуются после сварки из-за растягивающих остаточных напряжений. Их сила зависит от жесткости получившейся конструкции и толщины шва. Определить ее значение позволяет коэффициент интенсивности жесткости — К. Он характеризует приложенное усилие, которое на 1 мм раскрывает зазор, оказавшийся в сварном соединении шириной так же 1 мм. Подсчитывается он так:
где Kq — это константа, которую принято считать равной 69, S — толщина стального листа (в мм)
Важно отметить, что соотношение справедливо только, если толщина листа не превышает 150 мм
Насколько сталь может быть подвержена образованию холодных трещин, помогает узнать параметрическое уравнение:
где Рш — коэффициент «охрупчивания» (так называют процесс, когда из вязкого состояния металл переходит в хрупкое), Н — количество диффузионного водорода, К — коэффициент интенсивности жесткости.
Значение Рш находится при решении уравнения Бес-Сио:
Результаты неоднократно проведенных исследований помогли установить порог значения, при котором проявляется чувствительности стали к образованию холодных трещин. Это случается, если значение Pw превышает 0,286.

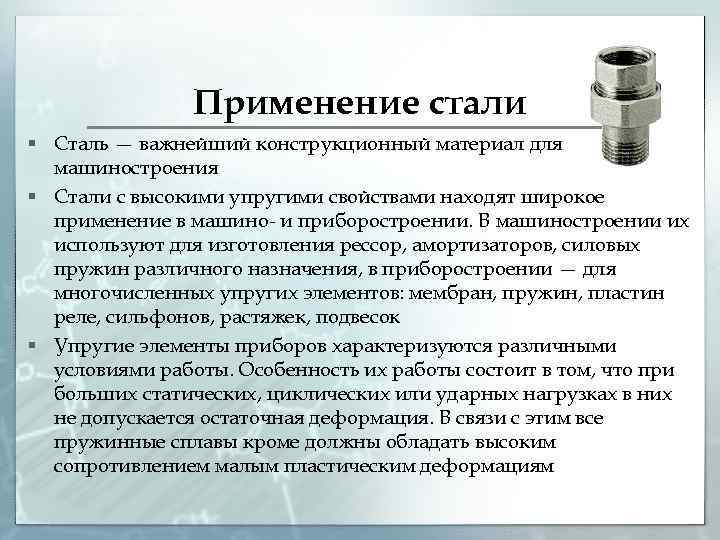

Область применения
Высокая механическая прочность определила распространение данной стали в строительной и машиностроительной сфере. За счет высокой механической прочности инженеры смогли использовать более тонкие и менее громоздкие конструктивные элементы при создании различных механизмов и сооружений. Кроме этого, структура металла не реагирует на воздействие температуры от -70 до 450 градусов Цельсия.
Большой диапазон температуры эксплуатации, высокая механическая прочность, хорошая свариваемость определяют то, что металл сегодня применяется в нижеприведенных областях:
- Нефтяной промышленности, к примеру, проводится изготовление трубопроводов, фиксирующих или запорных конструкций.
- В частном и промышленном строительстве. Сегодня при возведении многоэтажных зданий очень часто используются балки, изготавливаемые из стали.
- В машиностроении и станкостроении, в судостроительной отрасли.
После термохимической обработки эту легированную сталь можно применять при изготовлении трубопроводной арматуры. За счет того, что структура не реагирует на воздействие критических низких температур, 09г2с часто встречается на Крайнем Севере.
Номенклатура продукции из стали 09Г2С
На металлургических предприятиях нашей страны производят следующий прокат:
- 19281-73 Сортовой и фасонный прокат;
- 19282-73 Листы и полосы.
То есть на рынке металлургической продукции потребители могут приобрести швеллер, уголок, лист и пр. Можно смело говорить, что такая ширина номенклатуры обеспечена именно свойствами и, конечно, ценой этого материала.
Для сравнения, можно сказать, что в среднем цена горячекатанного листа из стали 09Г2С составляет 43 000 рублей за тонну, в то время, как лист обычной стали стоит примерно 41 000 — 43 000. Но, свойства описываемого материала, перекрывают все затраты, связанные с его приобретением и обработкой.
Физические свойства
Конструкционная сталь 09Г2С обладает высокой способностью сохранять свои характеристики при работе под давлением в широком температурном интервале, долговечна, устойчива к нагрузкам с переменным вектором силы, а также подвергается термической обработке, которая оказывает значительное влияние на показатели механических показателей.
Коэффициент линейного расширения (КЛР), который описывает способность сплавов сохранять свой объём при увеличении температуры при постоянном показателе давления, изменяется всего на 2,4×10-6 единицы при изменении температуры со 100 ºС до 500 ºС (1,14×10-5 при 100 ºС против 1,38×10-5 при 500 ºС). Наглядное описание характеристик линейного расширения приведено ниже:
| Температура апробирования, ºС | 100 | 200 | 300 | 400 | 500 |
| Значение КЛР, 10-5 1/ ºС | 1,14 | 1,22 | 1,26 | 1,32 | 1,38 |
Несмотря на то, что сталь 09Г2С является низколегированной, она не проявляет такое свойство, как флокеночувствительность. Малое присутствие углерода в сплаве обеспечивает удовлетворительный показатель свариваемости деталей из стали этой марки. Нужно отметить, что высокое содержание углерода в сплавах при его выгорании приводит к возникновению дополнительных микропор, а также к образованию закалочной структуры, что отрицательно сказывается на качестве сварного шва, а в стали 09Г2С этого не наблюдается.

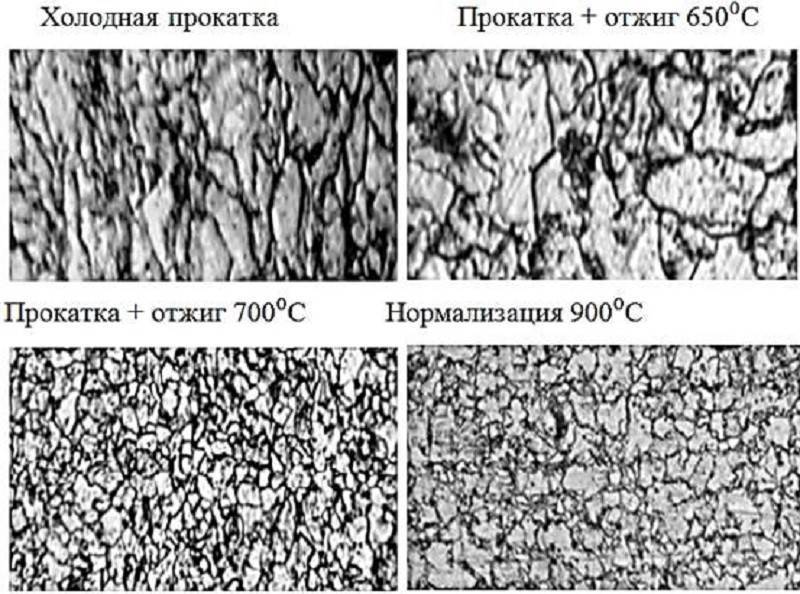

Изменение микроструктуры стали 09Г2С в зависимости от температуры
Сварка стали 09Г2С не требовательна к типу электродов и может проходить с использованием таких способов сварки, как ручная дуговая, электрошлаковая, автоматическая дуговая сварка под флюсом и с газовой защитой. Сплав марки 09Г2С не имеет ограничений по свариваемости материала, а детали из листового проката с сечением до 40 мм могут подвергаться сварке без предварительной разделки кромок. Детали, подготовленные к сварке, не нуждаются в дополнительной химической или термической обработке. Миграция легирующих элементов по всему сечению сварного шва обеспечивает его высокие прочностные характеристики и одновременно хорошие технические показатели ударной вязкости.
Для уменьшения признаков возникновения закалочной структуры, неизбежно формирующейся при сварке, сварное изделие следует подвергнуть высокотемпературному отпуску с температурой нагрева от 600 до 660 ºС. Охлаждение изделия должно быть медленным, с печью, что поможет избежать коробления его отдельных частей. Допускается не проводить термическую обработку деталей, прошедших сварку, и имеющих толщину поперечного сечения до 36 мм.
Особенности электросварки
К работам с этим материалом предъявляются особые требования, которые обуславливаются необходимостью соблюдения технологического процесса. Необходимость сохранения прочности стали на швах уже отмечалась. Однако в обычных условиях едва ли можно достичь абсолютно положительного результата.
Например, условие предотвращения перегрева достигаются применением токов низкой силы 40-50 А /1 мм электрода. Сварные работы сопровождаются последующей закалкой материалов при температуре 6500С. Однако исходя из критических точек сплава можно произвести и собственные расчеты для проведения этих работ. Причем указанную Т закалки применяют последовательно к каждым 25 мм шва, примерно час. Охлаждение производят в обычной воде или на воздухе. Благодаря соблюдению технологий достигают качества, не уступающего по свойствам еще более дорогим сплавам.
