Труборез: принцип работы и разновидности труборезов

Труборез для медных труб

Чтобы правильно подобрать труборез для медных труб, необходимо разобраться в их видах. Делая выбор модели устройства нужно учитывать не только материал трубы, но и то насколько толстые у нее стенки.

Резцовые приспособления

Они выполняют чистые срезы, и одолевают трубу с диаметром до 100мм. В обойме закреплены стальные (высокой прочности) диски-резцы. Если нужно, то положение этих дисков можно менять.

Роликовый ручной

Труборез роликовый ручной для медных труб является самыми простым инструментом. Его часто применяют к изделиям из меди, а так же стальным и алюминиевым.

Разрез ручной роликовой моделью выполняются путем поворота устройства вокруг заготовки, и подтяжкой прижимной гайки.

При замене нескольких направляющих роликов на режущие, полный оборот вокруг заготовки совершать не нужно. Хватает неполного оборота под углом 30 градусов с подтяжкой прижима трубы. В результате получается чистый срез.

Быстро функционирующие роликовые ручные модели имеют механизм быстрой установки и разводки. Это ускоряет операции, которые проводят с трубами.

Модели быстрого действия применяют для разрезания труб изготовленных из меди с диаметрами от 6 до 170мм. Для того, чтобы срезать заготовку, необходимо выполнить пару полных оборотов вокруг нее. Затем пружинный возврат дает возможность без задержек освободить заготовку и дальше монтировать ее.

В нем устанавливается от одного до трех режущих ролика. Чем их больше, тем значительней диаметр он может резать. Большим минусом ручного роликового инструмента становиться появление заусениц в месте, где выполнялся срез.

Чтобы нарезать заготовки, диаметром не больше 75 мм используют многороликовый цепной или хомутовый труборез. Эти инструменты очень удобные своим большим размахом рукояти.

Особенности работы с медными трубами

Для разрезания медных труб труборезы используются редко. Чаще для этой цели применяются электрические. Это обусловлено свойствами данного материала. Используя электрические модели, можно разрезать трубки из различных сортов меди.

Наиболее распространенный вариант для труб из меди – это роликовый труборез. Есть универсальные роликовые варианты, способные резать стальные, пластиковые и медные образцы. А есть модели, которые предназначены только для труб, изготовленных из меди и алюминия.

Видео

Труборез для медных труб

Watch this video on YouTube

Электрический труборез для медных труб

Работает двигатель с 500об/мин, и с такой скоростью он быстро разрезает нужную заготовку. К примеру, диаметр 12мм разрезается таким инструментом за 3 секунды.

Кроме уже описанных преимуществ электрического инструмента, есть еще — это автозахват. Он позволяет резать установленные трубы, с зазором приблизительно 35 мм от стенки.

Не менее важной становиться еще одна его особенность. Это работа с разными диаметрами медных изделий (от 12 до 35мм)

Видео

Watch this video on YouTube

Особенности конструкции трубореза

Инструмент предназначен для выполнения режущих действий точно так же, как имеет аналогичное предназначение, например, ножовка по металлу.

Но если исполненный ножовкой рез невозможно получить исключительно ровным, без заусенцев и металлических опилок, резка труборезом показывает совсем иной результат:

  • аккуратный обрез граней;
  • строгая перпендикулярность относительно оси трубы;
  • ровные торцы окружности;
  • отсутствие металлических опилок.

Последний фактор в списке имеет особое значение на случай применения трубореза в холодильной и климатической технике. Мелкие металлические опилки, попадающие внутрь холодильной системы, способствуют быстрому износу техники.


За всё время использования медных труб,, для такого вида материала было придумано множество конструкций труборезов. Но реально применяются на практике не более пяти видов

Если же трубы монтируются в сантехнической системе (например, медный водопровод), присутствие металлических опилок внутри водопровода – это риск появления заторов при эксплуатации.

Работа с инструментом для резки труб характерна малыми трудозатратами по времени. От слесаря (сантехника, механика) требуются относительно небольшие физические усилия.

Изделия, как правило, малогабаритные, имеющие небольшой вес, помещаются в рабочий кейс. В общем, удобными и практичными приспособлениями выглядят приспособления, выпускаемые в разном конструктивном исполнении.


Резаки медных труб очень активно востребованы и применяются в работе с климатической техникой. Особенно популярными в этой сфере считаются малогабаритные конструкции труборезов

Критерии выбора подходящего механизма

Если вы пытаетесь определить подходящий тип труборезов для труб, обращайте внимание и на конструктивные особенности, и на материал изготовления, и на рабочие свойства. При выборе подходящей модели старайтесь отдавать предпочтение тем предложениям, которые обладают следующим набором характеристик:

  • резец из легированной стали;
  • небольшой рабочий радиус;
  • острое лезвие;
  • поддержка замены режущих элементов.

Также необходимо обратить внимание на опорно-роликовый механизм и телескопическую направляющую, которые отыгрывают ключевое значение на качество реза. Известно, что от количества опорных роликов в конструкции приспособления зависит качество и надёжность самого трубореза

Модуль опорных роликов считается одним из самых важных узлов механизма, поэтому он должен соответствовать всем эксплуатационным стандартам, иначе обеспечить устойчивое положение трубы при обработке, к сожалению, не удастся. Число опорных роликов указывает на доступный диапазон диаметров труб, которые поддерживаются.

Важным показателем конструкции трубореза является размер ширины роликов и наличие отрезной канавки между ними. Если ширина достаточно большая, это обеспечивает максимальную устойчивость медной трубы при обработке, а присутствие канавки положительно сказывается на показателях точности.

Телескопические направляющие, которые представляют собой незаменимую часть резаков-телескопов, обязаны обеспечивать точный ход без малейших сдвигов.

Самым удобным и практичным считается тот вариант, когда телескопическая направляющая оборудована автоматическим откатом. В любом случае надёжность подобной системы определяется именно механизмом автоматического отката.

Как и модуль опорных роликов, телескопическая направляющая — это один из ключевых узлов резака медных труб. От качества конструкции зависит и качество реза. К тому же такой параметр является важным критерием выбора оборудования.

Наличие дополнительных аксессуаров — тоже важный критерий. Многие современные производители труборезов стараются оснащать свою продукцию специальными элементами и деталями, которые практически не меняют технические характеристики первичного изделия, но расширяют функции.

Механические труборезы для труб

Механический труборез для труб предназначаются для высоких нагрузок. Они производят чистый разрез под прямым углом. Отличительная способность этого вида состоит в возможности быстрой настройки для функционирования в своем диапазоне.

В корпусе большинства механических моделей имеется складная зенковка, которая убирает заусеницы.

Рукоятка, как правило, в данных механизмах оснащена запасным нарезающим роликом. Механические приспособления способны выполнять холодную резку со сменой роликов для надрезания.

В основном ролики для нарезки в данных механизмах производят из высококачественной  легированной стали. Это увеличивает срок их использования.

Видео

Такой вид механических устройств, как ручной выделяют легкостью в использовании. Но, использовать его можно только для тонкостенных стальных труб.

Стоимость на такие виды находится в рамках от 300 до 3 тысяч рублей

Мастерам, решившим приобрести надежный труборез для труб, рекомендуют обращать внимание на более высокую цену. Как правило, она становиться залогом качества механического прибора

Оборудование с трещоткой

Труборез для труб с трещоткой применяют для стальных труб с тонкими стенками. К преимуществам данного приспособления относят:

  1. оснастку телескопической направляющей с трещоткой;
  2. автоотвод пружины;
  3. скорость регулирования;
  4. выдвигаемый гратосниматель внутри;
  5. нарезной диск в рукоятке.

Надежная и компактная трещотка дает возможность сделать срез на стальной трубе коротким вращательными движениями с шагом в десять градусов. С такими устройствами очень удобно выполнять работы в труднодоступных зонах. Действия в данном случае производятся максимально быстро и с небольшими затратами времени.

Видео

Купить такие приборы можно от 500 рублей. Цена на устройства бывает разной, ее следует уточнять у специалистов компании. При этом они объяснят, чем продиктована цена в каждом конкретном случае, и посоветуют инструменты от самых хороших изготовителей.

Разновидности

Зависимо от типа привода ножницы для резки пластиковых труб могут быть:

  1. Механическими. Простые инструменты, которые функционируют при физическом воздействии.
  2. Электрическими. Труборезы, работающие от сети или аккумулятора.

Зависимо от принципа работы выделяют несколько видов труборезов:

  1. Резцовые. Между ручками закреплены вращающиеся острые диски. При нажатии на ручки происходит разрезание детали. Инструмент подходит для работы с трубами диаметром до 100 мм.
  2. Цепные. Представляют собой два соединенных щипца, между которыми натягивается цепь с острыми частями. Один из концов цепи неподвижен, второй выставляется по необходимому диаметру. Режущие элементы могут быть подвижными или неподвижными.
  3. Роликовые. Представляют собой с-образную обойму, на которой закрепляется ролик, режущий диск. Они передвигаются по направляющим. Подходят для разрезания трубок диаметром до 125 мм.
  4. С храповым механизмом. Похожи на ножницы. Подходят для разрезания деталей из разных видов пластика.
  5. Роторные-телескопические. Представляют собой несколько одинаковых роликов, которые закрепляются рядом друг с другом. Трубку прижимает съемная ручка.

Как сделать труборез для нержавеющих труб своими руками

Самодельные приспособления для нарезки труб редкостью не назовёшь. Для их изготовления умельцы используют подручные материалы, зря занимающие место в гараже. А многие для этой цели приспосабливают болгарку, в итоге получая разновидность отрезного станка. Ниже будет рассмотрен пример создания простейшего трубореза для работы со стальными нержавеющими трубами.

Станок для резки металлических труб можно соорудить из самых простых инструментов и деталей

Прежде всего, необходимо позаботится о том, чтобы под рукой был следующий инструмент:

  • молоток;
  • отвёртка;
  • напильники и надфили;
  • ножовка по металлу;
  • тисы;
  • гаечные ключи.

Кроме того, чтобы изготовить труборез для нержавеющих труб вам придётся запастись такими материалами;

  • квадратной катанкой 15×15 миллиметров;
  • стальными лентами 15×4 миллиметра;
  • пружиной;
  • ножовочными полотнами;
  • винтами М6;
  • болтом М8.

Также необходимо будет подготовить две металлические заклёпки диаметром 4 миллиметра.

Работа начинается с подготовки рабочего места и инструмента. К выполнению процесса изготовления приступайте, удобно разместив всё необходимое.

Изготовление своими руками левой части трубореза. Сначала отрежьте сегмент катанки длиной 135 миллиметров. Заправьте нижний конец заготовки радиусом, либо снимите фаски и с помощью напильника скруглите их. Следующая операция – высверливание отверстия диаметром 8,2…8,5 миллиметров под прижимной болт. До прямого конца заготовки отверстие должно находиться на расстоянии 90 миллиметров. Затем расположите на верхней части заготовки полотно, немного отступив от верхней кромки, после чего закрепите винтами и заклёпками служащую в качестве прижимной планки стальную ленту.

Вариантом самодельного трубореза может быть болгарка, закрепленная на станине

Просверлите со стороны торца с закруглением отверстие под ось. Если у вас нет подходящей под выполнение функции оси детали, изготовить её можно из прутка сечением 8 миллиметров.

Изготовление правой части. Данный этап потребует больше времени. Основе правой части, изготавливаемой из катанки, характерна сложная форма. Со стороны рабочего сектора формируются два участка в соответствии с двумя требованиями.

  1. Их длина — 40 миллиметров.
  2. Угол между участками – 90-120 градусов. А с горизонталью они должны формировать угол 30 градусов. В проекции картинка выглядит в виде крыши домика.

Хвостовик, оставшийся свободным, заправьте под рукоятку. Так же, как и на левой части, на отогнутые участки изготавливаемой детали прикрепите полотна. Разметьте в теле катанки левой части центр резьбового отверстия. В него будет ввинчиваться прижимной болт. Закрепите напротив отверстия в левой части, в которое будет вставляться ось, стальную полосу. Её длина выбирается в соответствии с условием, чтобы расстояние от ближайшей кромки рукояти до центра оси равнялось 30 миллиметрам.

Затем вам останется только собрать труборез для нержавеющих труб. Сначала в отверстие на левой части изделия вставляется прижимной болт и на него надевается пружина. После этого устанавливается на место ось. Сделав это, вкрутите в резьбовое отверстие, которое находится в правой части устройства, прижимной болт. Это – последняя операция.

Как видно, самостоятельно изготовить труборез для нержавеющих труб и изделий из других металлов не так уж и сложно. Главное – это внимательность и чёткое понимание того, как должен выглядеть конечный продукт.

Виды трубореза для медных труб

Теперь о видах труборезов, предназначенных для реза труб из меди. Как уже и говорилось ранее, существует, по меньшей мере, два вида инструмента, способного справиться с данной задачей. Существуют ручной труборез для медных труб и электрический инструмент. Поэтому, далее мы рассмотрим подробно оба вида этого инструмента.

Роликовый труборез. Одним из самых распространенных видов ручного инструмента, который применяется для резки медных труб. Стоит отметить, что в свою очередь, роликовый труборез может быть предназначен для различных материалов – так, существуют универсальные роликовые инструменты, которые способны производить рез стальных, пластиковых и медных труб. Существуют модели, позволяющие производить разделку, исключительно медных и алюминиевых труб, таким образом, такой труборез предназначен для мягких металлов. Очень важным свойством, которое должно присутствовать в любом труборезе, в том числе и ручном роликовом, это то, что он не должен деформировать стенки изделия. Если во время работы этого не наблюдается, то можно вполне утверждать о том, что данный труборез является качественным.

Электрический труборез для медных труб. Сразу стоит отметить, что этот вариант трубореза на порядок дороже, ведь принцип его работы заключается в работе высокопроизводительного электродвигателя, который приводит в работу режущие детали, после чего и производит распил труб. Двигатель такого трубореза работает не менее чем на 500 об/мин, поэтому он способен разрезать медные трубы с очень большой скоростью. Например, трубу диаметром 12 мм, инструмент способен разрезать, приблизительно за 3 секунды.

Среди прочих достоинств электрических труборезов стоит выделить возможность автозахвата, которая позволяет производить рез установленных труб, с зазорами порядка 35-37 мм от поверхности стены. Также, стоит отнести широкий спектр работы с трубами – он способен резать медные трубы диаметром от 12 до 28-35 мм. Электрические труборезы могут питаться как от сети, так и от аккумуляторной батареи. Коротко говоря, такой вариант инструмента является наиболее удобным и комфортным, кроме того, такой труборез является и достаточно надежным инструментом для работы с медными трубами.

Конструкционные особенности режущего оборудования

Важная отличительная черта труборезов – это количество режущих роликов. Простейший вариант имеет всего один остро отточенный ролик и два направляющих. Такой инструмент подходит для резки труб диаметром 15-50 мм и требует от работника значительных физических усилий.

Срез получается не слишком четким и почти всегда нуждается в обязательной дополнительной обработке и удалении наружных и внутренних заусенцев.


Даже стальную трубу небольшого диаметра однороликовый труборез рассечет. Но сил и времени на это потребуется немало

Трехроликовый агрегат демонстрирует высокую скорость и производительность. Без труда обрабатывает трубный материал диаметром до 100 мм. Край на срезе делает четким, ровным и гладким. Дополнительно шлифовать поверхность или убирать погрешности не требуется.

Четырехроликовый труборез легко справляется с активной работой и выдерживает интенсивную нагрузку. Быстро и чисто отсекает трубу, оставляя после себя практически идеальный срез.

Ручная модель в зависимости от фирмы-производителя оснащается дополнительной удобной рукояткой, позволяющей работать в паре и резать трубный материал большого диаметра.

Виды инструментов

Выбирая труборез, учтите сразу, что его нельзя считать универсальным инструментом. Связано это с различными диаметрами труб, которые установлены для подвода воды, отопления и отвода канализационных стоков. Поэтому в каждом случае следует применять сообразно материалу и размеру изделий. Если и есть некоторые модели, подходящие для разных типов трубопроводов, но, это, скорее всего, исключение из правил.

Есть и хорошая новость, но она касается домашних мастеров, которые могут роликовым труборезом для стали легко справиться и с медью, и с металлопластиком.

Переносной инструмент для резки труб

Толщина стенки

Влияет на выбор и толщина стенки изделия, с которым предстоит работать инструменту

Беря во внимание данный параметр, можно сказать, что они могут быть для:

Тяжелых нагрузок
  1. Оборудованы надежными защелками типа «хомут».
  2. Используют для резки изделий из чугуна и стали от Ø300 мм.
Тонкостенных труб К таким относят следующие:

  • медные;
  • латунные;
  • металлопластиковые.
Изделий из керамики и асбестоцементаТакие трубы обычно используют в канализационных и сточных системах.

Оборудование для резки изделий из керамики и цемента

Конструктивные особенности

Модно выделить следующие типы труборезов:

  • роторный или поворотный;
  • роликовый;
  • телескопический;
  • с храповым механизмом;
  • резцовый;
  • цепной.
Резцовый
  1. Дает возможность сделать почти чистый срез.
  2. Это обойма из стали, рассчитанная на диаметр до 100 мм.
  3. Диски-резцы выполнены из прочной стали и установлены в обойме, при этом есть возможность регулировать их взаимное положение.
  4. На подвижной части обоймы смонтированы 1-2 резца. Для ее перемещения в плоскости реза установлен резьбовой шток.
  5. В наиболее простых моделях он является рукояткой.
Ручного типа с роликами
  1. Обычно используется для резки стальной трубы.
  2. Может иметь 1-3 режущих ролика и ролики, способствующие направлению трубы. От количества роликов зависит, какой диаметр трубы он сможет обработать. Например, с 3-я роликами можно разрезать Ø15-100 мм, 1-м – Ø15-50 мм.
  3. Существенный недостаток при использовании инструмента – заусеницы в местах реза, которые удаляют зенковкой.
  4. Трубы диаметром от 75 мм разрезают многороликовыми цепными или хомутовыми труборезами, у которых небольшой размах рукоятки, что гораздо удобнее.
Цепной
  1. Используют для хрупких материалов небольшого диаметра из:
  • чугуна;
  • бетона;
  • керамики.
  1. Резка проводится с помощью цепи, с установленными режущими роликами. Она стягивается вокруг трубы.

Принцип действия

Это еще один способ классифицировать инструмент, он может быть:

  • электрическим;
  • ручным;
  • пневматическим;
  • гидравлическим.

Чаще всего в быту используют ручной вариант, который приводится в действие физической силой. Обычно такое оборудование достаточно простое, его цена невысокая, оно не требуют каких-то специальных навыков и квалификации.

В отличие от предыдущего электрический труборез существенно дороже, но и его производительность гораздо выше. Аппарат избавляет от использования физической силы, имеет высокий КПД, поэтому обычно его приобретают для масштабных работ.

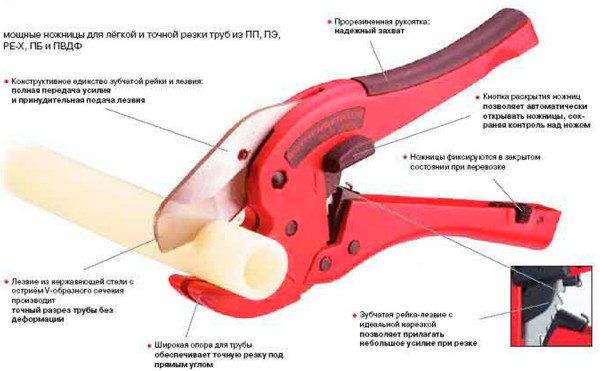

Ножницы для резки пластикового трубопровода

Как выбрать

Самыми популярными и многочисленными являются труборезы для труб из стали.

Относительно других материалов все выглядит не так радужно.

  1. Работая с медью, не стоит забывать, что она является мягким металлом, который может легко деформироваться. Поэтому для работы с ним применяют специальный труборез для медных труб.

Труборез для пластиковых труб больших диаметров

  1. Для работы с тонкостенными пластиковыми трубами применяют специальные ножницы, вполне заменяющие труборез для пластиковых труб. Их главное достоинство – низкая стоимость и простота в работе. Из минусов – быстро устанут руки при резке большого количества изделий, попадаются некачественные модели.

Используют роликовые и аккумуляторные модели:

  • первые – режут одним режущим роликом, прокатывая через несколько направляющих, обычно они не «торопливы»;
  • вторые – с работой справляются гораздо быстрее, однако его максимальный диаметр – 42 мм.

Аккумуляторный труборез для полипропиленовых труб

  1. Тонкие металлопластиковые трубы лучше резать ножницами, а труборез используйте для изделий, чей Ø40 мм и более. Хорошим выбором будет телескопический инструмент или вариант с храповым механизмом, напоминающий ножницы по внешнему виду. Процесс производится смыканием рукоятки.

Затем необходимо восстановить сечение изделия, воспользовавшись калибратором, который одновременно снимет фаску. Инструкция допускает использовать в работе инструмент для резки стальных труб.

Труборез для металлопластиковых труб типа ножниц

Принципы выбора

Чтобы выбрать трубоотрезной станок, который будет соответствовать всем пожеланиям, необходимо обращать внимание на ряд факторов:

  1. Прочность станины.
  2. Тип автоматизации.
  3. Мощность станка.
  4. Максимально допустимый диаметр обработки изделий.
  5. Расстояние между рабочими частями.
  6. Диаметр отверстия, расположенного в шпинделе.
  7. Наличие защитных щитков в рабочей зоне.

Нельзя забывать про массу, габариты установки.

Среди наиболее популярных моделей на Российском рынке выделяются:

  1. TURBO-400 2V. Цена — 70 000 рублей. Применяется для серийной обработки металлических изделий.
  2. РОПАУЭР R 50. Цена — 180 000 рублей. Преимущества — высокая производительность, надежность, точность.
  3. TURBO-500. Цена — 130 000 рублей. Похож на предыдущие модели показателем производительности. Используется для многосерийного производства.
  4. Торнадо REMS. Цена — 150 000 рублей. Используется для резки труб, накатывания желобков, снятия гранта.
  5. РОБОТ-2. Цена — 400 000 рублей. Используется для нарезания ниппелей, резьбы, снятия гранта. Подходит для небольших мастерских, строительных площадок.

Модели с ЧПУ стоят на порядок дороже.

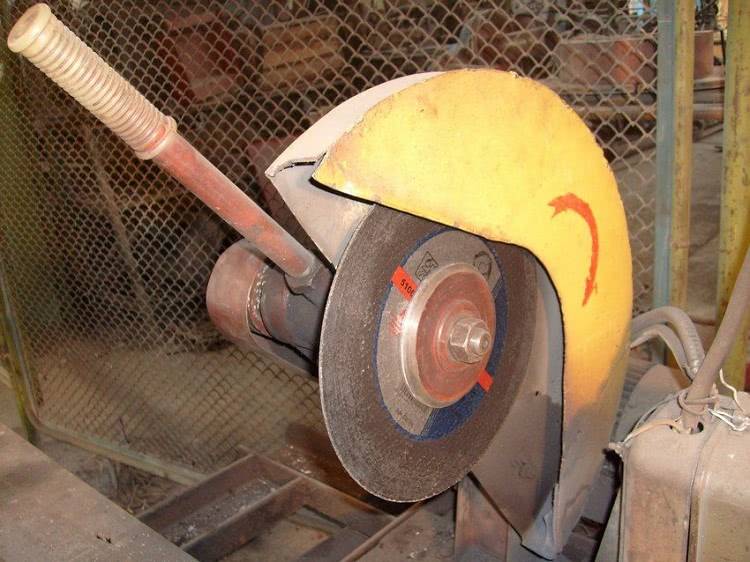

Маленький трубоотрезной станок

Подготовка и обрезка стальных труб

Перед тем, как приступить к раскрою, трубный материал необходимо соответствующим образом подготовить:

  1. Смочить маслом зону предполагаемого разделения. Это снизит температуру металла во время работы, очистит внешний периметр и частично снимет окалину.
  2. Посредством струбцины закрепить трубу в обойме, ориентируясь на предварительно помеченную маркером линию среза.
  3. Воспользовавшись штоком, перемещать режущую головку по периметру детали. Постепенно увеличивать подачу, выполняя необходимый срез.
  4. Если ножи имеют необходимую прочность и хороший уровень заточки, место отсечения получится гладким и не потребует последующей обработки.

В моделях, рассчитанных на обрезку труб малого диаметра (не более 30 мм) шток совмещается с рукояткой. Когда она приводится в движение, происходит и само отсечение.

Резка труб малых диаметров

Для раскроя стального трубного материала малого диаметра подлежащую обработке деталь четко закрепляют прижимным механизмом трубореза. Рукоятку инструмента проворачивают по часовой стрелке, чтобы режущий элемент вошел в контакт с поверхностью металла.

Потом совершают еще один поворот ручки, следя за тем, чтобы начало и конец линии надреза соприкасались, создавая четкую замкнутую окружность без прерываний и прочих нарушений.

Ручной роликовый труборез – самый удобный и практичный вариант для обработки в быту стальных труб небольшого диаметра. Для его использования не требуются специфические навыки и профессиональные знания

Если эти параметры соблюдены, ручку инструмента сдвигают еще на полоборота, плотнее подтягивая режущий элемент к трубе. Когда резаки четко входят в металл, прокрутку немного ускоряют и совершают вращения ручкой до тех пор, пока не произойдет отсечение.

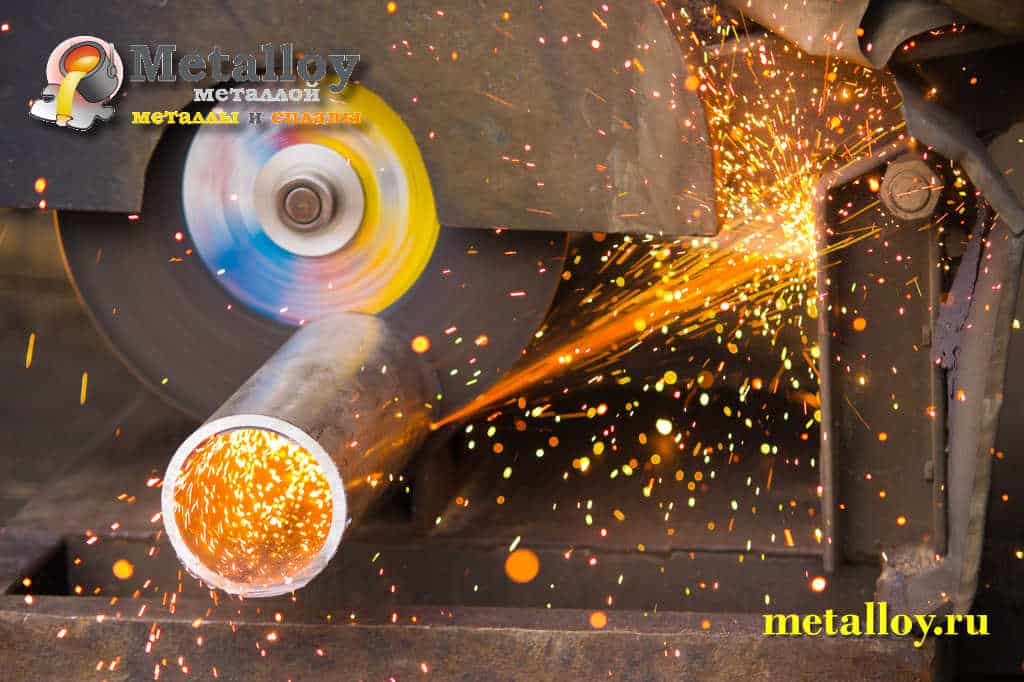

Нарезка стальных труб крупного диаметра

В быту раскрой стальных труб крупного диаметра практически не востребован. В основном материал таких габаритов обрабатывают в промышленных масштабах. Для этой цели предприятия покупают очень мощное, дорогостоящее оборудование.

Лазерный станок позволяет без усилий и с высокой скоростью резать стальные трубы крупного диаметра и большой толщины. Через компьютерную систему управления оператор может задать машине подходящую программу для совершения разрезов любой сложности

Если все же в резке крупнодиаметровых труб вдруг возникает потребность, не обязательно приобретать профессиональное оборудование.

Можно воспользоваться обычной болгаркой, имеющейся в арсенале каждого хозяина, и, установив на нее режущий элемент для металла, совершить быстрое, аккуратное и качественное отсечение

Но работая с этим инструментом не следует забывать о мерах предосторожности

При раскрое стальных труб большого диаметра не рекомендуется ставить на болгарку рабочий элемент для дерева или камня. Несоответствие плотности резцов может спровоцировать порчу обрабатываемой детали, а впоследствии – привести к поломке самого инструмента

Но тем не менее, болгарка подходит только для осуществления разовых резо-раскроечных работ. Для регулярных масштабных мероприятий имеет смысл обзавестись более выносливым и сильным агрегатом.

Подробнее о различных видах оборудования для резки труб можно прочесть в этом материале.

Классификация труборезов для стальных труб по типу режущих элементов

В труборезах используются разные режущие приспособления: фрезы, пильные полотна, ролики, резцы.

Роликовые труборезы имеют от 1 до 4-х режущих роликов. В зависимости от количества роликов труборез может резать трубы разных диаметров: один ролик отрежет стальную трубу диаметром до 50 мм, а трехроликовый справится с диаметром до 100 мм. Роликовые инструменты подойдут для работы в условиях, когда нет возможности сделать полный оборот трубореза вокруг трубы. Недостаток роликовых инструментов в том, что с ними невозможно получить четкий срез без шероховатостей, торцы в дальнейшем нужно будет дополнительно обрабатывать.

Труборезы с резцами. Они представляют собой железную обойму, охватывающую обрабатываемую деталь. Острые и прочные резцы могут отрезать практически любой материал, включая трубы из тонкой стали. Подвижная часть агрегата перемещается штоком с резьбой. Простые модели комплектуются всего двумя резцами, а штоковый элемент выполняет еще и функцию ручки. Эти приборы подходят для обработки металла толщиной не более 1 дюйма (25,4 мм). Для трубного материала с более толстыми стенками понадобится купить специальные резцы. Такие инструменты дают возможность получить идеально гладкий срез.

Цепные труборезы. Такой инструмент напоминает пилу с пильным полотном, в нем есть натяжной механизм, поворотные рычаги и цепи с валиками. Труборезом пильного типа можно без усилия разрезать однослойный металл с сечением до 3 сантиметров. Цепные труборезы работают долго и надежно, выдерживают значительные нагрузки и обеспечивают гладкий срез без шероховатостей. После резки торцы трубы не нужно дополнительно обрабатывать для сварки, что значительно экономит время при ремонтно-монтажных работах.

Поворотный труборез . Труба отрезается при помощи одинаковых взаимозаменяемых роликов, надежно фиксирующихся вокруг изделия. В движение труборез приводит съемная рукоятка, и рабочие элементы надежно и точно осуществляют разрез. Преимущества поворотного трубореза: быстрый раскрой труб с толщиной стенки до 19 миллиметров; труборез может работать в сложных условиях, например, под водой, на дне траншей, в котлованах и пр. Недостаток: высокая стоимость аппарата, но в промышленном производстве он быстро окупается. Подходит для крупных предприятий, осуществляющих коммерческую ремонтно-монтажную, коммуникационную и строительную деятельность.

Приобретать подходящий труборез следует исходя из размера трубы и толщины ее стенки

Также нужно учитывать место работ и насколько важно получать сразу гладкий, аккуратный срез, не требующий дальнейшей обработки фаскосъемной машиной

Рис. Режущие элементы труборезов

Особенности конструкции труборезов

Медная труба, отрезанная с помощью трубореза, имеет ровный гладкий срез, поскольку инструмент снабжен специальными приспособлениями, снимающими заусенцы, и фаску для дальнейшего выполнения монтажа.

К конструктивным особенностям труборезов относят:

  • плавная подача режущего механизма при выполнении работ;
  • отсутствие стружки;
  • отсутствие потребности крепления трубы в тисках или другом приспособлении при выполнении среза;
  • возможность замены рабочего ролика;
  • прочность материала рукоятки и режущего элемента;
  • точность выполнения реза, относительно оси трубы;
  • компактность размеров и удобство использования.

Выводы и полезное видео по теме

Видео-обзор ручного трубореза для пластиковых труб:

Видео-инструкция по использованию трубореза. В ролике показано, как правильно обрабатывать труборезом стальную продукцию среднего диаметра:

Ознакомившись с видами и типами труборежущего оборудования, выбрать подходящий инструмент будет совсем не сложно. Если же остаются сомнения, консультанты строительно-хозяйственных магазинов с удовольствием придут на помощь и подскажут, какой прибор лучше приобрести.

Появились вопросы по теме статьи, нашли недочеты в материале или можете сообщить ценную информацию? Пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
