Самодельный рейсмусовый станок из электрорубанка

Изготовление

Для работы нужно использовать следующие материалы и инструменты:

  1. Электрорубанок или двигатель в зависимости от выбранного варианта конструкции.
  2. Фанера толщиной 10-15 мм для столов и 15-20 мм для изготовления боковой стенки станины, которая будет служить основой конструкции. Для изготовления можно использовать ДСП, но такой фуговальный станок будет менее удобным.
  3. Дрель со свёрлами подходящей толщины.
  4. Электролобзик.
  5. Циркулярная пила.
  6. Электрический шуруповёрт.
  7. Деревянная доска или брус для изготовления бокового упора.

Сделать фуганок из электрорубанка проще, чем использовать отдельный двигатель, но последний будет менее мощным. Перед началом работы нужно выбрать подходящую конструкцию и сделать чертеж.

Изготавливаем станину

Она является основой всей конструкции. К ней крепятся все остальные детали. При самостоятельном изготовлении для этой цели удобно использовать лист фанеры подходящего размера.

Станина должна обеспечивать высокую устойчивость конструкции. Все детали должны быть надёжно прикреплены к ней. Способ прикрепления зависит от используемого материала. Для металлических деталей можно использовать сварку или винтовые крепления, для деревянных саморезы и клей. При выборе варианта станины нужно учитывать, планируется ли делать конструкцию разборной. В этом случае удобнее применить винтовые соединения.

Установка вала с ножами

Вал для фуганка своими руками сделать не получится. Этот узел лучше заказать у специалистов или приобрести в магазине. Пила состоит из трёх лезвий, которые при вращении снимают слой дерева с обрабатываемой детали.

Барабан устанавливают на станину с помощью подшипников. На краю вала должен быть предусмотрен ролик, на котором будет закреплён ремень, соединённый с валом двигателя.

Стол

В конструкции предусмотрены два стола для фуговального станка — приёмный и подающий. Они расположены по обе стороны от вала с ножами. Поверхность должна быть гладкой, потому что обрабатываемую деталь необходимо при обработке прижимать к поверхности.

Для того, чтобы обработка была качественной, высота поверхности столешницы должна соответствовать лезвиям. Чем она ниже, тем больший слой дерева будет снят при обработке. Для регулировки высоты стола устанавливают специальный механизм.

Установка двигателя с приводом

Чтобы сделать электрический фуганок, нужно правильно подобрать электрический мотор. Достаточно, чтобы его мощность превышала 1000 Вт. Удобно использовать модели, которые питаются от 220 В.

Шкивы двигателя и барабана с ножами должны находиться в одной плоскости. Для того, чтобы этого достичь, необходимо использовать специальные инструменты (уровень и другие измерительные инструменты). В этом случае ремень будет передавать вращение наиболее эффективным образом.

Ремень должен быть плотно натянут. В противном случае он не сможет обеспечить нужную скорость вращения. Предусматривая место для двигателя, необходимо, чтобы была предусмотрена возможность регулировать его положение. В этом случае будет удобно подобрать его так, чтобы обеспечить нужную степень натяжения шкива.

Жесткий упор

Перпендикулярно поверхности стола необходимо установить деревянную деталь, которая будет служить направляющей. Она нужна для того, чтобы обеспечить прямолинейное движение заготовки. Для этого можно использовать деревянную деталь подходящей формы. При этом необходимо зачистить её поверхность так, чтобы на ней не было заусениц или неровностей.

Изготовление самодельного рейсмусового станка из электрорубанка

Для изготовления самодельного рейсмусового станка вам потребуются следующее:

  • Инструменты (Шуруповёрт, уголок столяра, рулетка/линейка, отвёртка, гаечные ключи, электролобзик);
  • Сам электрический рубанок;
  • фанера (толщина от 1,5 см);
  • Винты, длинные с крупной резьбой (4 штуки);
  • Цепь от велосипеда и четыре приводные звёздочки под неё;
  • Деревянные бруски (2,5 на 2,5 см) и планки (1,5×1,5 см);
  • Гайки с резьбой М14;
  • Шайбы и шурупы 25 на 100 мм;

Перед тем, как приступить к изготовлению, изучите чертежи и схемы, что представлены ниже.

Первым делом вырежьте из листа фанеры прямоугольник длиной 50 сантиметров, а шириной 40.

На этом прямоугольнике соберите подобные подставки для рубанка, что закреплён на платформе из кусков всё той же фанеры, что скреплены между собой саморезами или шурупами.

Далее необходимо изготовить рабочую платформу для установки электрорубанка. Вырежьте электролобзиком или пилой по металлу в прямоугольнике из фанеры проём под ваш электрический рубанок, должно получиться, как на фотографии ниже

С помощью винтов и специальных зажимов, что идут в наборе с рубанком, зажмите электрический рубанок.

Смонтируйте приводной механизм, что будет поднимать и опускать основу, к самой основе при помощи винтов. По углам установите винты со звёздочками, а на них натяните ненужную цепь от велосипеда.

С помощью шурупов установите основу на платформу, что вы изготавливали в начале.

Используя гайки с шайбами, установите к длинному винту ручку в удобном для вас месте для управления положением рейсмуса.

Далее установите измерительную планку (отрезок линейки или рулетки) и указывающую стрелку на саморезы или шурупы.

Измерительная планка необходима для точного установления толщины обрабатываемого пиломатериала.

Проверьте все детали, проведите подстройку станка, установите самодельный рейсмусовый станок на ровную поверхность, используя специальные крепления (струбцины или болты с гайками), надёжно зафиксируете кабель питания, чтобы не повредить его при работе и приступите к испытаниям.

Рейсмусовый станок из электрорубанка своими руками готов.

Рекомендую следующее видео, в котором автор наглядно показывает процесс изготовления самодельного рейсмусового станка:

Рейсмусовый станок из электрорубанка выполненый своими руками

Именно такой подход к решению большинства заданий для рейсмуса, которые возникают в условиях домашней мастерской, нам кажется наиболее интересным.

В первую очередь, этот интерес базируется на минимальных доработках уже существующего инструмента для выполнения работы дорогостоящего оборудования с практически тем же результатом.

Установив электрорубанок на платформу с изменяющейся высотой, мы получаем почти тот же рейсмус. Правда, в нем регулируется не положение рабочего стола, а положение рабочего инструмента по отношению к обрабатываемой заготовке, но суть процесса от этого не меняется. Роль стола здесь выполняет ровная мощная доска с ограничителями ширины по бокам. Они же служат местом крепления основного узла. Но прежде поговорим именно о нем.

На рубанке заднюю опорную пластину мы поменяем на самодельную из ОСП или фанеры, толщиной, обеспечивающей одинаковый уровень с передней пластиной, регулирующей необходимый зазор (1 – 3 мм) для снятия стружки. Ширина ее должна соответствовать ширине нашего импровизированного рабочего стола.

По бокам этой пластины прикручиваются рейки для крепления ножек, высоту которых диктует исключительно здравый смысл. Очевидно что, исходя из стандартной ширины ножей рубанка в 82 мм, толщина обрабатываемых заготовок не должна быть больше 100 мм, поэтому расстояние между осями креплений ножек можно взять равным 110 – 120 мм. Соответственно, их общая длина будет колебаться от 140 до 160 мм при ширине от 35 мм и толщине не менее 10 мм. Крепление ножек осуществляется строго на одинаковом расстоянии от края бруска.

Reismusovyi-stanok-7

Reismusovyi-stanok-13

Reismusovyi-stanok-4

Reismusovyi-stanok-14

Установка собранного подвижного верхнего узла с электрорубанком на рабочем столе осуществляется по месту, так, чтобы крепление находилось строго на одном уровне. Это делается для параллельности его перемещения относительно базовой поверхности, что обеспечит точность обработки заготовки.

Высота в процессе работы проще всего выставляется подбором реек соответствующей толщины, прикручиваемых на ограничители ширины рабочего стола, или при помощи других подставок.

А прижим рабочего инструмента обеспечивать пружинными стяжками или жгутом, но для небольших заготовок этого вовсе не требуется. Так же в заданном положении эту параллельную платформу можно фиксировать винтами-саморезами.

Видео применения рейсмуса, собранного своими руками:

Изготовление рейсмуса своими руками

Чтобы сделать рейсмус из электрорубанка, достаточно простейшего набора инструментов и материалов:

  • старый электрорубанок;
  • чертежи оборудования;
  • бруски и фанера (для корпуса изделия);
  • фиксаторы;
  • шпильки;
  • колодки и пр.

Внимание! Очень важно четко понимать, для каких заготовок в будущем будет использован рейсмус, поскольку, исходя из их размера, изготавливается изделие с определенными габаритами (сюда входит ширина корпуса, длина направляющих, ширина шпильки и пр.)

Процесс создания рейсмуса выглядит схематически следующим образом (перед началом работ желательно детально ознакомиться с подробными фото- и видеоматериалами):

Схема рейсмуса

Первым делом изготавливается основа для рабочего стола. Для этого используется обычная фанера (ее ориентировочные размеры – 40х50 см).
Из фанеры также изготавливаются подставки. Затем необходимо зафиксировать их для платформы с электрорубанком.
Соберите с помощью шурупов конструкцию и прикрепите ее к основанию рейсмуса.
Вырежьте платформу для установки электрорубанка и закрепите его на ней. Не забудьте сделать по центру платформы специальное отверстие, которое должно идеально совпасть с размерами рубанка.
Закрепите на готовой платформе резьбовые винты с шестеренками. Для этих целей подойдут планки на шурупах.
На углах основы рейсмуса установите винты, которые будут служить крепежами для механизма, осуществляющего движение платформы вверх и вниз.
Установите платформу рейсмуса на специальные подставки, после чего закрепите ее вместе с электрорубанком.
Проложите электропроводку

Важно при этом учитывать возможность ее повреждения и принять все меры по предотвращению подобных ситуаций.
Один из последних этапов – монтаж ручки, управляющий платформой рейсмуса из электрорубанка.
Установите измерительную планку и указатель для получения точных измерений рабочих заготовок.

После того как сборка будет завершена, можно приступать к предварительной проверке работоспособности готового изделия: рубанок должен работать без сбоев, а заготовка после обработки не должна иметь скосов и прочих дефектов.

Подготовка необходимых аксессуаров к работе

Для изготовления своими руками фуговального станка потребуются материалы, приспособления и инструмент, а именно:

  • Ручной электрорубанок. Будет использован в качестве обрабатывающего древесину инструмента. Лучше всего использовать качественный, брендовый электроинструмент Makita, или Bosh – это дополнительная гарантия производительной, долголетней работы;
  • Электролобзик с пилками. Как вариант можно использовать и обычный ручной лобзик, так как он нам понадобится лишь один раз для изготовления одной детали;
  • Сверлильный станок со сверлами или дрель;
  • Циркулярная пила или любой другой распиловочный станок. Как вариант можно использовать простую ручную пилу;
  • Электрический шуруповерт;
  • Саморезы по дереву (3,5х40 или 3,5х45);
  • Фанера 10-15мм, для столов и прочих мелких деталей, 18-20мм – для боковой стенки станины. Как вариант можно использовать ДСП или OSB, но это крайне не желательный вариант;
  • Массив дерева, для изготовления бокового упора, толщиной примерно 15-20мм.

Это ориентировочный набор того, что может понадобиться, чтобы изготовить самодельный фуговальный станок.

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются  габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

  • ширину направляющих;
  • длину направляющих;
  • длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки  шпильки, которая должна,  находится между двумя ручками точно посередине, что обеспечивает удобство работы  на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Способы заточки ножей

Сегодня для правки инструмента применяется два основных метода – станочная обработка и ручная правка. Для первого способа используется электрический станок для заточки или ручное точило. Для ручного способа применяется абразивные камни разной зернистости или наждачная бумага.

Для ножей, имеющих прямую кромку, это чаще всего делается в два этапа – сначала правка на электрическом точиле, а потом доводка на камне руками. А для фигурных или полукруглых лезвий сначала делается правка формы напильником или на тонком абразивном круге электрического точила. Вторым этапом делается проверка формы – лезвие вкладывается в рубанок и проверяется правильность формы режущей кромки. В самом конце делается доводка на заточном станке с кругом из вулканита.

Для ответственных работ кроме электрического заточного станка с абразивными кругами разной зернистости и ручных камней используется и такой прием, как доводка на кожаном ремне с применением полировочных паст. В таком случае кромка получается идеально острой.

Элементы самодельного инструмента

Электрические рубанки были изобретены ещё в середине прошлого века и почти сразу завоевали популярность среди строителей.

Они очень быстро убрали с рынка ручные инструменты из-за высокой производительности.

Несмотря на отсутствие точечной кропотливой обработки рубанок позволяет выполнять поставленные задачи качественно.

Все современные модели достаточно сильно отличаются внешне, но во внутренней конструкции имеют общие элементы. Использовать электрорубанок можно при помощи одного из двух основных методов:

  • Применение в качестве переносного ручного инструмента;
  • В стационарном состоянии вниз головой (при помощи надёжной фиксации на верстаке или столе).

Электрорубанок, который получится сделать своими руками, будет иметь те же элементы конструкции, что и заводские модели. Среди них можно выделить:

  1. Электрический двигатель, который приводит в действие инструмент;
  2. Защитный кожух (помогает спасти руки оператора от острых лезвий устройства);
  3. Пусковая кнопка;
  4. Ножи, установленные на барабан;
  5. Передаточный механизм (он помогает перенести импульс вращения от вала к лезвиям).

В качестве подошвы для электрорубанка разрешается использовать ровную плиту (фанера, металл, доски), а также специальный верстак. Применение второго варианта более предпочтительно, так как для него не нужно делать ножки к станку. При использовании плиты придётся своими руками мастерить станину достаточной высоты. Она должна подходить оператору рубанка по росту, чтобы комфортно было строгать древесину.

Пошаговое изготовление торцевого фуговального станка

Для обработки коротких и длинномерных досок нужен станок, способный обрабатывать торец. Решено использовать ручной фрезер.

При строгании фреза будет располагаться между подающей и принимающей поверхностями. Режущая кромка фрезы находится на уровне второй плоскости.

Решено использовать ручной фрезер «Макита», мощность 2 кВт.

Для изготовления станка используется стол, имеющий длину 150 см, а ширину 75 см.

Для направляющих применяется алюминиевая труба, имеющая сечение 45·95 мм. В ней выбран паз, в котором помещается фреза.

Решено использовать пальцевую фрезу Ø 12 мм и длиной рабочей части 70 мм.

Чтобы приспособить фрезер для работы, снимаются пластиковые накладки и механизмы регулирования глубины обработки.

Вынимается опорная площадка. Нужно закрепить фрезе к площадке. Дополнительные кольца закроют пазы, чтобы стружка не попадала внутрь инструмента.

Длинным винтом сжимаются возвратные пружины фрезера. Рабочая площадка выставляется в позиции максимальной глубины обработки.

Опорная площадка выставляется по месту и фиксируется к инструменту.

Площадка возвращается на место. Она находится заподлицо с поверхностью стола.

Нужно выровнять площадку в продольной и поперечной плоскостях. Используется линейка.

Фреза выставляется по месту и фиксируется.

Защитные кольца ставятся в пазы. Теперь стружка не попадет внутрь фрезера.

Чтобы удобнее было использовать фрезу, на приемную поверхность наклеиваются пластиковые накладки.

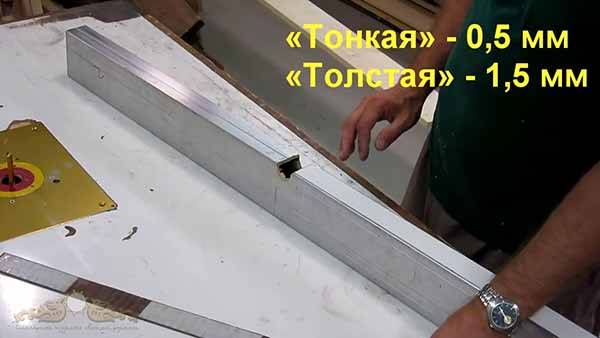

Используются накладки толщиной 0,5 и 1,5 мм. Выбор зависит от породы дерева. Для твердых пород используют меньший перепад высот.

Перед началом работы нужно приклеить накладки. Используется полиуретановый клей, который наносится с помощью распылителя. В это время с поверхности трубы смываются имеющиеся загрязнения. Потом нужно тщательно протереть плоскость.

Накладка приклеивается на свое место. Ее нужно прижать максимально плотно.

Выставляется труба по месту. Один конец фиксируется сразу жестко.

Второй конец фиксируется позже. Сначала нужно выставить трубу относительно фрезы.

Внимательно смотрят на фрезу и приемную плоскость. Их нужно выставить на одном уровне.

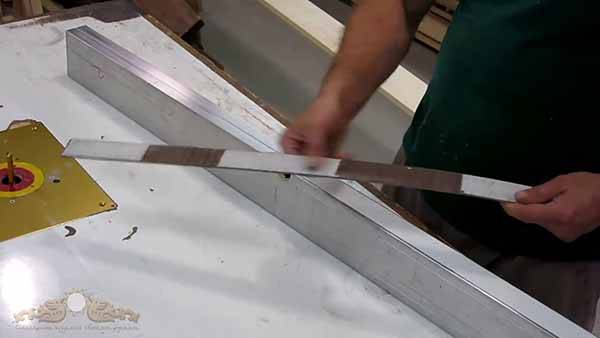

С помощью линейки стараются совместить плоскость и цилиндрическую поверхность.

Вот так нужно подгонять режущую кромку и плоскость с накладкой. Выставив по линейке, фиксируют второй конец. Такую работу лучше выполнять вдвоем.

Для удаления стружки используется пылесос. Патрубок вставляется внутрь трубы.

Конец трубы пылесоса подводится к фрезе. Так будет осуществляться качественное удаления отходов фрезерования. Второй конец трубы закрывается. Проще всего использовать ветошь, ее вставляют внутрь.

Если нужно строгать длинные доски, которые заметно больше стола, нужно придумать способ фиксации свисающих концов.

Решено проверить качество предварительной работы. Между торцом доски и правилом видны зазоры. Их величина местами достигает до 1,5 мм.

Показана длина реальной доски, которую нужно обработать.

Чтобы заготовка в процессе работы не покидала станок, используют вспомогательные опорные козлики. У них сверху установлены ролики. По ним будет перемещаться доска.

Станок готов к работе, начинается фугование. Включаются пылесос и фрезер.

Доска постепенно входит в контакт с фрезой.

В процессе работы стружка снимается тонким слоем и забирается в трубу пылесоса.

С помощью правила проверяется качество обработки. Взгляд со стороны помогает оценить наличие зазоров.

Видимых просветов нет. Следовательно, достигнут необходимый результат.

Угольником проверяется перпендикулярность поверхностей. Если сборка всех элементов станка проведена верно, то угол составит 90 ⁰.

Используя разные исходные изделия, создаются фуговальные станки разного назначения. В зависимости от типа заготовок и вида деталей выбирается определенный вид. Каждый мастер может подобрать для себя нужный вариант.

Republished by Blog Post Promoter

Бюджетный вариант самодельного рейсмуса

Это самый простой метод использования электрорубанка в качестве рейсмуса. Конечно, назвать эту конструкцию рейсмусовым станком вряд ли кому-нибудь придет в голову, но по выполняемой функции – это именно он.

Мы преднамеренно подобрали вариант для широких заготовок. Ведь в таком виде он выполняет работу, которая не под силу большинству промышленных рейсмусных станков именно из-за ширины обрабатываемого материала, а в нашем случае она ограничивается только длиной ваших рук.

Конечно, такого варварского крепления электрорубанка – довольно дорогостоящего инструмента – к подвижной платформе, мы рекомендовать не можем. Куда интереснее вариант закрепления его, описанный в предыдущем разделе статьи, но с использованием более широкой платформы и выносом реек по ширине, а не вдоль оси инструмента

При этом опасность повредить что-нибудь важное внутри корпуса рубанка сводится к нулю

В приводимом примере обрабатывается клееная наборка из деревянных реек различных габаритов и даже пород древесины.

Регулировка высоты производится установкой по бокам рабочего стола калиброванных брусков, два набора которых позволит обработать с обеих сторон неограниченное количество заготовок в заданный по толщине размер.

Reismusovyi-stanok-10

Reismusovyi-stanok-11

Reismusovyi-stanok-12

Очевидно, что такую же систему можно использовать и при обработке погонажного материала, а не только широких и коротких заготовок, но при этом, в отличие от рейсмусового станка и предыдущего варианта использования электрорубанка в его качестве, вы будете двигать не заготовку, а самостоятельно передвигаться вдоль нее.

Не менее очевидным есть и то, что рабочий стол при этом должен быть идеально ровным в горизонтальной плоскости, иначе его неровность может передаться всем обрабатываемым заготовкам. Смотрите видео — пример ниже:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Предназначение рейсмуса

Самодельные рейсмусы могут быть разными по конструкции, но все они созданы для получения ровных по толщине деревянных деталей. Если набор досок имеет разную толщину, то с помощью этого станка можно привести заготовки к нужной. А также можно исправить всевозможные дефекты поверхности древесины.

Рейсмусовые станки разделяются на два основных типа:

Основа станка — это П-образная станина. Обязательным элементом является вал, который крепится к чаше и фиксируется на специальной балке. Если станок режущий, то на валу закрепляется несколько ножей для срезания слоев древесины при вращении вала. В шлифовальных агрегатах используют абразивные валы, которые шлифуют деталь до нужного размера.

Безопасная работа на самодельном станке

Переделав своими руками такой ручной электроинструмент в рейсмус, следует также помнить о безопасности в процессе его использования. Чтобы сделать работу на новом домашнем станке максимально эффективной и полностью исключить возможность получения тех или иных травм, следует придерживаться таких правил при выполнении тех или иных работ:

  • при обработке любой детали необходимо использовать средства для защиты глаз;
  • работая с грубым материалом, следует использовать перчатки;
  • начиная работу на самодельном станке, следует проверять на работоспособность и надежную фиксацию всего его частей;
  • шпильки и ножи станка не должны иметь никаких трещин или любых других дефектов;
  • обрабатывать на самодельном станке можно только чистые заготовки, в которых нет гвоздей или любых других металлических частиц.

Рейсмусовый станок: конструктивные особенности, применение

Рейсмусовый станок — исключительно важный инструмент для любой . Качественный экземпляр дает возможность работать с пиломатериалом быстро, эффективно, с минимальным количеством древесных отходов.

Результатом работы с рейсмусом является идеально гладкий ровный пиломатериал, пригодный для изготовления различных деревянных украшений интерьера и предметов мебели. Настоящий качественный рейсмус состоит из следующих конструктивных элементов:

  1. Рабочий стол.
  2. Рабочий вал (в некоторых случаях – два). Рейсмус, оснащенный одним валом, предназначен для обработки деревянной заготовки лишь с одной стороны. С помощью двухвального можно обработать полуготовое изделие с двух сторон.
  3. Прижимные валики, служащие для фиксации и протяжки заготовки в зону обработки. Обычно рейсмус оснащен либо двумя валиками в верхней части, либо имеет по одному валику сверху и снизу.
  4. Регулировочная система.
  5. Система защиты от обратного хода рабочей заготовки.

Рейсмусовый станок весьма актуален при масштабном строительстве, поскольку с его помощью можно быстро и легко обработать большое количество древесных заготовок различных размеров. Кроме того, можно будет контролировать при этом глубину нарезки, и выполнять идеально четкие линии практически на любой поверхности с минимальным количеством погрешностей.

Обзор заводских моделей

МодельW0108W0100
Двигатель0,75 кВт 220В0,75 кВт 220 В2,2 кВт, 220В3,7 кВт 380В
Ширина реза153 мм153 мм203 мм400 мм
Максимальная глубина реза3 мм3,2 мм3,2 мм3 мм
Число ножей режущего вала3344
Диаметр режущего вала61 мм61 мм78 мм98 мм
Длина стола1210 мм1535 мм1800 мм2250 мм
Длина подающего стола700 мм760 мм880 мм1090 мм
Длина приемного стола590 мм755 мм880 мм1090 мм
Ширина стола255 мм255 мм330 мм420 мм
Высота стола от пола820 мм850 мм795 мм820 мм
Размеры упора740 х 98 мм889 х 124 мм889 х 124 мм1195 х 150 мм
Размеры в упаковке1245х515х275 мм1600х360х250 мм1850х450х300 мм2300х820х1025 мм
Масса брутто104 кг135 кг208 кг570 кг
Цена52000 руб68000 руб112000 руб229000 руб

W0108 W0100

Если вы решили сделать себе рейсмус из электрорубанка своими руками, чертежи, наглядные видео и наши рекомендации позволят добиться поставленной цели. Сам по себе электрорубанок является полезным инструментом в хозяйстве. А вот купить для бытовых целей рейсмус — достаточно дорогое удовольствие. Потому многие решают собрать оборудование самостоятельно, взяв за основу электрический рубанок.

Чтобы собрать рейсмус из электрорубанка, вам потребуется набор материалов и инструментов, необходимых для будущего станка.

Если рейсмус вам необходим с целью получения доходов от продукции, которую будете обрабатывать на станке, тогда лучшим решением станет покупка готового устройства. Если же рейсмус — это сугубо инструмент бытового применения для домашних работ, тогда смело можете сделать его своими руками.

Основными компонентами для сборки агрегата являются:

  • Электрический рубанок. Учтите, каждый раз переоснащать рейсмус в обычный электрорубанок и обратно собирать из него станок не получится. Потому лучше сделать агрегат из рубанка, который не жалко;
  • Чертежи. Вы можете составить собственный чертеж, опираясь на характеристики и особенности электрорубанка, планируемых работ и деталей, которые должен обрабатывать станок. Адаптировать готовые чертежи под себя сложнее, поскольку каждый из них основан на определенных моделях электрического рубанка, используемых материалах, параметрах и пр.;
  • Деревянные бруски и фанера. Из них вы будете собирать корпус будущего рейсмусового станка;
  • Свободное время. Чтобы сделать своими руками станок, много времени вам не потребуется. Но и пытаться собрать агрегат за пару часов не стоит, иначе результат вас может разочаровать.

Основной упор при проектировании рейсмуса на основе электрического рубанка делается на соответствие характеристик и возможностей станка с обрабатываемыми заготовками. Убедитесь перед началом сборки, что оборудование получит корпус, шпильки, направляющие, идеально отвечающие деталям, с которыми вам предстоит иметь дело.

Шпильки и направляющие

Про эти компоненты рейсмуса на основе электрического рубанка следует поговорить отдельно, поскольку они играют значимую роль в работоспособности и эффективности рейсмуса.

  1. Шпильки позволяют опускать и поднимать рейсмус при обработке заготовок.
  2. Часто новички устанавливают шпильку аккурат посередине корпуса станка. Но это решение ошибочное. Если вы решили сделать станок, шпильку стоит установить посередине между передней и задней ручкой устройства. Такое расположение обеспечит удобную работу с оборудованием, позволит надежно фиксировать инструмент в нужном положении. Проблем в процессе эксплуатации окажется значительно меньше.
  3. При переоснащении электрорубанка в рейсмус постарайтесь придать шпильке инструмента максимальную подвижность. Для этого на верхней крышке своими руками установите подшипник качения.
  4. На среднюю пластину станка, которая будет отвечать за регулирование высоту, закрепите гайку. Такое решение обеспечит вас возможность регулировать положение оборудования с небольшим шагом и повышенной точности. Это актуально для особо деликатной обработки с помощью рейсмуса.
  5. Направляющие служат для точной и эффективной обработки заготовок. Их изготавливают из деревянных брусков, потому затраты на сборку оборудования можно считать минимальными.
  6. Выполняя направляющие для электрического рубанка, сделайте определенный запас по длине. Их не рекомендуется делать идентичной с обрабатываемыми заготовками длины. Выполните данные элементы немного больше.
  7. Нижняя плоскость рейсмуса из электрического рубанка делается так, чтобы при обработке изделия она перемещалась сразу параллельно по отношению к резакам устройства. Если плоскость будет начинаться под электроинструментом, вы не сможете получить высокую точность обработки. А потому эффективность подобного станка сведется к минимуму.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
