Отбойный молоток: виды, устройство, применение

По форме корпуса

Много говорить про геометрию корпуса строительных отбойных молотков не приходится. Даже в публикациях, где разбираются предметно их виды, эта тема не освещается. Все полностью предсказуемо: внешне это стержень с наконечником различной формы. Но есть и внешне похожие клепальные молотки, позволяющие эффективно работать с крупными стальными и алюминиевыми заклепками. Тяжесть подобных аппаратов превышает 3 кг, да и по величине они весьма объемны.

Внимания заслуживают и воздушные рубильные молотки. Они помогают:

снимать лишние отложения на поверхности отливок;
очищать детали литниковых систем;
вычищать пригар.

Это интересно: Декоративные шнуры для натяжных потолков: преимущества использования

Виды отбойных молотков

Основная идея инструмента, предназначенного для разрушения твердых материалов, заключается в периодическом перемещении рабочей оснастки, причем рабочий ход обеспечивает ударную нагрузку, а холостой – возвращает его в первоначальное положение. Самый простой привод для такой схемы – это превращение вращения вала двигателя в возвратно-поступательное движение долота с помощью кривошипно-шатунного механизма.

Другой подход к приводу отбойного молотка – это использование давления сжатого воздуха или рабочей жидкости. При помощи системы перепускных клапанов достигается тот же самый импульсный эффект.

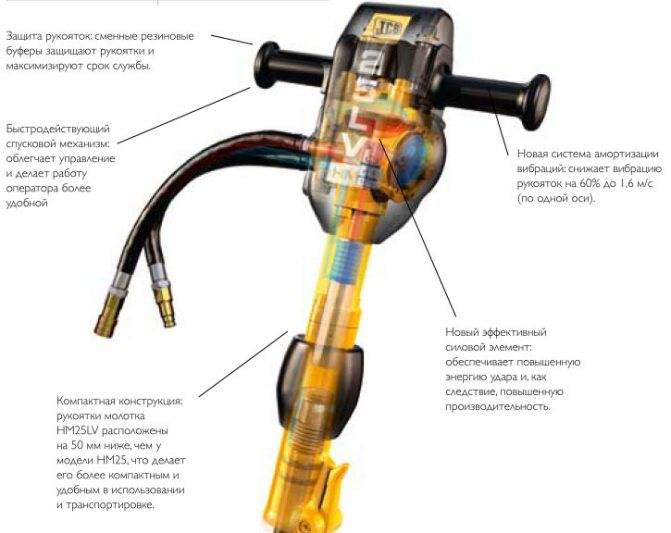

Гидравлические

Работа таких отбойных молотков основана на том, что рабочая жидкость под большим давлением поступает в систему золотников и клапанов, где преобразуется в импульсное движение долота. Для этого необходимо подключать два шланга – для подачи и возврата жидкости. В качестве жидкости используется трансмиссионное масло, которое накачивается до нужного давления в насосной станции.

Параллельно с этим существуют отбойники, в которых установлен гидравлический мотор, вращающий ротор за счет давления масла. С помощью кривошипно-шатунного механизма обеспечивается движение поршня, передающееся на боек.

Область применения гидравлических отбойных молотков ограничивается спецификой эксплуатации. Например, они незаменимы при работе под водой, где электрический инструмент опасен, а пневматический создает помехи отработавшим воздухом.

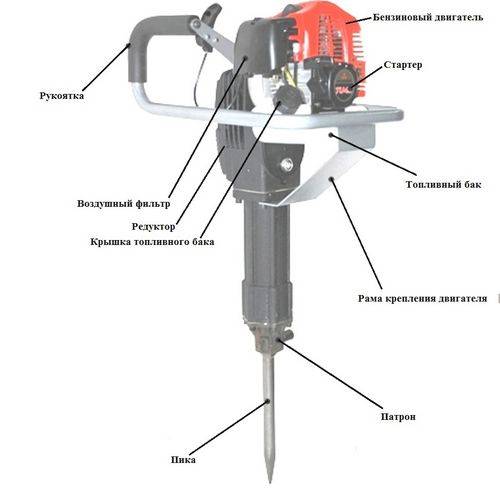

Бензиновые

Эти отбойники в качестве привода имеют двигатель внутреннего сгорания и через кривошипно-шатунный механизм с поршнем передают импульс на боек. Для увеличения мощности молотка необходимо увеличивать объем двигателя и устанавливать больший топливный бак.

Именно поэтому бензиновый отбойник имеет больший размер и вес. К тому же, легковоспламеняющееся топливо представляет опасность. Их нельзя использовать в ограниченном пространстве из-за опасности отравления выхлопными газами.

Эти недостатки ограничивают область применения такого инструмента. Они применяются там, где совсем нет электричества: используются в аварийных ситуациях при разборах завалов обрушившихся зданий, когда невозможен подвод электроэнергии или сжатого воздуха.

Пневматические

Эти молотки функционируют точно так же, как и гидравлические, только вместо масла используется поток сжатого воздуха. Они очень компактны, надежны и безопасны. Получили самое широкое распространение на строительных работах и в шахтах, при добыче полезных ископаемых и демонтаже строительных конструкций.

Им требуется компрессор для сжатия воздуха. Единственный недостаток – высокий уровень шума при выходе воздуха из корпуса.

Электрические

В качестве привода используется электродвигатель. Имеют массу преимуществ. Легкие и компактные они стали широко использоваться в быту. Производители электроинструмента предлагают разнообразные модели, отличающиеся как по мощности, так и по силе удара.

Параллельно с отбойником появился перфоратор – устройство, совмещающее импульсный эффект и сверление. Такой инструмент незаменим при необходимости сделать отверстия в бетонных и кирпичных стенах.

К недостаткам электрических отбойных молотков относится опасность образования искр на коллекторе электродвигателя. Это ограничивает их применение в условиях повышенной пожарной опасности, особенно, при высвобождении газовых труб из стен. Поэтому они не используются в шахтах, а также при спасательных работах на развалинах домов и промышленных зданий.

Отбойный бензиновый молоток ADA Ground Hammer 3

Еще один популярный представитель на отечественном рынке оснащается двухтактным бензиновым мотором на 32,7 куб.см. Основные параметры указанной модификации:

мощность рабочая (л.с) — 1,2;
ударная сила (Дж) — 25-45;
число перемещений рабочего органа в минуту — 1700-2230;
объем резервуара для топлива (л) — 0,9;
расход топлива (л/ч) — 0,5;
масса (кг) — 13.

Рассматриваемый инструмент оборудуется парой рукоятей, облегчающих эксплуатацию прибора. В комплектацию также входят три специальных насадки, смазка, набор ключей. Среди преимуществ модели отмечают мощный двигатель наряду с относительно небольшим весом, обеспечивающим полную автономность при работе.

Транспортировка агрегата также не вызывает трудностей, поскольку он обладает компактными габаритами (375/280/603 мм), что не требует много места для хранения, а перевозку можно осуществлять в багажнике любого автомобиля. Рукоятки-держатели устройства имеют высокий показатель эргономичности, защитные резиновые накладки, снижающие вибрацию при работе.

Как работает отбойный молоток и какие задачи выполняет

По внешнему признаку работа отбойника схожа с работой перфоратора, только не передается вращение на патрон. Ударная сила создается внутренним механизмом. Его главные элементы – поршень и боек, которые в паре конвертируют силу сжатого воздуха в механическую силу удара, исчесляемую джоулями. Удары передаются на сменную оснастку. В итоге получаем высокопроизводительный ударный инструмент с большой разрушительной силой. Помимо этого возникает и такое физическое явление, как ударная волна. Она распространяется в твердом материале и усиливается с каждым нарастающим кругом. Внутри камня, кирпича или другой поверхности возникает мощнейшая вибрация, которая также способствует разрушению.

Поскольку, сила действия отбойника не сравнима с перфоратором, то все трудоемкие работы по разрушению каких-либо прочных конструкций требуют именно этот инструмент.

Сегодня он широко применяется:

при демонтаже кирпичных и бетонных кладок, цементных стяжек, асфальтных покрытий;
для выполнения отверстий в очень твердых материалах;
при отделке помещений (сбой плитки, формирование ниш);
забивание различных стержней на нужную глубину;
рыхления замерзшего грунта;
уплотнение почвы и сыпучих материалов (происходит за счет вибрационных колебаний).

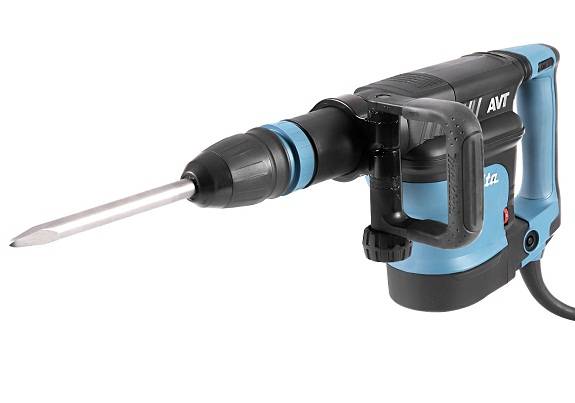

Отбойный молоток Makita (Макита)

Отбойный молоток компании Макита

Макита – это японский производитель, который выпускает строительную технику полупрофессионального и профессионального типа. Компания поставляет свою продукцию на рынок более ста лет, поэтому можно быть уверенным в качестве электрооборудования данной марки. Такая техника отличается следующими преимуществами:

количество оборотов регулируется встроенной системой;
автоматический выбор режима работы в зависимости от типа материала, который подлежит обработке;
стальной патрон надежно защищен;
существует возможность быстрого и безопасного снятия и установки насадки;
устройства оснащаются регулятором частоты ударов;
техника демонстрирует низкое потребление электроэнергии, поскольку оснащается электродвигателем с высоким коэффициентом полезного действия;
проводка изолирована двумя слоями материала;
малая масса, составляющая чуть больше 3 килограмм;
минимальная частота ударов составляет 2000, максимальная 3500;
потребляемая мощность 550 Ватт;
сила удара составляет 2.8 Джоуля;
длина устройства составляет 46.8 сантиметра;
длинный провод, 5 метров;
насадку можно выставлять в 12 позициях, которые отличаются на 30 градусов.

Виды исполнительной части

Для разного типа работ необходимо использовать особенный рабочий элемент, существуют следующие виды наконечников для отбойного молотка:

пика-ломик;
пика-лопатка;
зубило;
трамбовка.

Насадки для отбойного молотка

Пика-ломик

Данный элемент используют, если возникла необходимость
разрыхления почвы;

снятия слоя асфальта;
демонтажа кирпичных или бетонных конструкций;
обустройства прохода в горных породах.

Пика-лопатка

Данный элемент используется для следующих целей:

очистка стеновых конструкций от облицовочного материала;
очистка поверхности от бетона.

Пика-зубило

Данный наконечник пригодится, если:

требуется проделать отверстие или обустроить нишу в стеновой конструкции;
требуется рубка арматуры;
требуется прорыть перемерзшую почву;
требуется демонтаж металлических конструкций.

Основные характеристики и мощность

Основными характеристиками любого отбойного инструмента (в том числе и бензинового) являются:

развиваемая механизмом рабочая мощность (в лошадиных силах или киловаттах);
сила удара (для большинства известных моделей бензиновых отбойных молотков этот энергетический показатель находится в диапазоне от 3 до 60 Дж);
количество ударов в минуту.

Фото бензинового отбойного молотка

Отметим также, что иногда для достижения необходимой ударной мощности при фиксированной силе удара производители увеличивают частоту колебаний исполнительного механизма. За счёт оптимального сочетания этих двух параметров удаётся получить универсальный инструмент, пригодный для выполнения целого спектра различных задач.

Что такое отбойный молоток: в каких случаях обойтись без него невозможно

Отбойным молотком называется специализированный вид строительного инструмента, предназначенного для разбивания и разрыхления твердых и прочных материалов. Прибор обладает не только большими размерами, но и весом, поэтому и служит он исключительно для выполнения сложных работ. К примеру, использовать его при необходимости удаления штукатурного слоя в доме или снятия керамической плитки, будет не рационально, так как эти виды задач относятся к легкому виду работ, и справиться с ними способен классический перфоратор. Другое дело, когда нужно разрушить старую постройку из шлакоблока, раздробить бетонную плиту или разрушить бетонную стяжку. В этом случае обойтись без тяжелой техники можно, но придется не только приложить множество усилий, но еще и затратить немало времени.

Обойтись без применения отбойных молотков невозможно в ряде следующих случаев:

Когда осуществляется демонтаж строительных конструкций: как полный, так и частичный. С дроблением кирпича вполне способен справится перфоратор, а вот дробить бетонную стену — это задача для отбойного молотка. В быту возникает потребность в использовании отбойного молотка, когда необходимо убрать непригодную железобетонную плиту или большой валун. Сделать это можно при помощи спецтехники, вызов которой обойдется очень дорого. Используя отбойник, можно раздробить плиту или валун на мелкие части, что в итоге облегчит последующую утилизацию оставшихся частей.
Удаление дорожного покрытия из асфальта, бетона и железобетона. Особенно популярны отбойные молотки среди рабочих, которые занимаются ремонтом автодорожных покрытий. В домашнем хозяйстве такой инструмент может понадобиться, если необходимо разрушить бетонное покрытие во дворе, которое планируется заменить тротуарной плиткой.
Аварийно-спасательные работы.
Трамбовка и уплотнение грунта — кроме разрушительных работ, инструмент также применяется при подготовке пола к стяжке (утрамбовка сыпучих материалов), при установке железобетонных столбов и при подготовке участка к заливке фундамента. Прибор является альтернативной заменой вибротрамбовок.
Выбивание оконных и дверных проемов.
Выкапывание грунта для последующей заливки фундамента.
Разрыхление слежавшегося или замерзшего грунта и сыпучих строительных материалов.
Добыча полезных ископаемых.
Штробление стен под прокладку коммуникаций.
Долбление намерзшего льда.

На основании представленных работ, выполнение которых возможно благодаря отбойному молотку, можно сделать соответствующий вывод для себя о необходимости и рациональности использования инструмента. В силу того, что приборы имеют широкий спектр применения, и используются не только на профессиональном уровне, они выпускаются в двух основных вариантах. Первый тип — профессиональные, отличающиеся такими свойствами, как:

высокие показатели производительности и мощности, благодаря которым инструмент может применяться для выполнения сложных и тяжелых работ;
большой срок службы, что связано с высоким качеством изготовления комплектующих деталей;
высокая стоимость, свидетельствующая не только о качественном исполнении инструмента, но и о больших его способностях.

Второй тип отбойных молотков — бытовые, цель которых заключается в выполнении определенного спектра работ. К примеру, если возникает необходимость использования отбойного молотка по хозяйству, то можно либо взять профессиональный инструмент в аренду или же приобрести прибор, и пользоваться им при возникновении соответствующей необходимости. Стоимость бытовых инструментов значительно ниже, чем профессиональных, что собственно и делает их более популярными и востребованными, особенно среди домашних мастеров.

Это интересно! Важно отметить, что бытовые приборы отличаются не только средним качеством комплектующих деталей, но и небольшим весом. Именно за счет сниженной массы инструмента, использовать его можно далеко не для всех видов вышеперечисленных работ.

Механический обратный молоток

Для изготовления понадобятся:

две бывшие в употреблении задние автомобильные стойки ВАЗ 2108;
два отрезка металлических труб длиной 12 см;
старая боковая рукоятка от любого электроинструмента;
металлическая шайба 60 мм с диаметром отверстия 22 мм;
свинец для утяжеления;
электросварочный аппарат;
газовая горелка (для плавления свинца);
болгарка или ножовка.

Сборка:

Резервуар стройки разрезается по окружности со стороны штока на расстоянии 2 см от края.
Извлекается цилиндр стойки.
Молотком выбивается направляющая втулка штока.
Извлекается шток.
Два штока соединяются безрезьбовыми концами, свариваются. Место соединения зачищается и шлифуется. Получившийся стержень имеет длину около 60 см с резьбой на обоих концах.
С одной стороны на стержень надевается шайба 60 мм и приваривается. Расстояние от края до места крепления подбирается в зависимости от длины рукоятки.
Рукоятка закрепляется гайкой.
Отрезки труб (одна немного толще стержня, вторую можно отрезать от резервуара стойки) вставляются друг в друга и выравниваются — стенки трубок не должны касаться друг друга. С одной стороны на срезы труб наваривается шайба подходящего размера.
В пространство между отрезками труб помещаются куски свинца. Деталь нагревается горелкой до расплавления свинца.
После застывания свинца ударная гиря готова. Для удобства в работе на деталь можно надеть опоры буферов сжатия стоек, имеющих вид металлических крышек с центральным отверстием.
Гиря надевается на стержень.
На противоположенный рукоятке конец молотка гайками закрепляется предохранительная шайба, не позволяющая гире соскользнуть со стержня.

Устройство готово к работе.

Где можно приобрести хороший отбойный молоток

Для покупки хорошего отбойника вовсе не обязательно ехать в магазин или на рынок, чтобы выбрать инструмент. Заказать его можно с телефона или компьютера, посетив сайт cylinder.com.ua. Выбрать этот интернет магазин стоит по ряду некоторых причин:

Много разных моделей отбойных молотков от известных производителей
Цена, установленная производителем
Быстрая отправка товара
Бесплатная доставка, так как стоимость товара более 1000 гривен, а в магазине действует приятное предложение — за покупку на сумму более 1000 гривен мы оплатим доставку за вас
Мгновенное начисление бонусов, за которые можно вместе с товаром купить расходные материалы, например, пики, зубило и т.п.

Чтобы оценить все преимущества совершения покупок в интернет магазине Цилиндр, надо посетить каталог, выбрать нужные товары и приобрести их. Если отсутствует возможность приобретения дорогостоящего товара с оплатой его стоимости в полном объеме сразу, тогда у нас действует кредитное предложение. У нас всегда выгодно покупать, и убедитесь в этом лично.

Электрический отбойный молоток – как работает агрегат?

В принципе, отбойные молотки не делятся на бытовые и профессиональные, поскольку сам по себе инструмент является именно профессиональным. Группируют отбойники по разным критериям. Например, вес – к легким отбойным молоткам можно отнести агрегаты, которые весят не больше 5 килограмм. Такие аппараты являются универсальными и особенно удобными при работе в горизонтальном положении.

Чаще всего, именно такие аппараты приобретают ремонтные бригады, ведь с их помощью можно с легкостью отбить старую штукатурку на стенах, проделать нишу под трансформатор или вообще избавиться от стены, соединив две комнаты в одну. Вместе с отбойниками рекомендуем покупать и разные зубила для перфоратора – к отбойнику они также подойдут. Решать ими можно и более сложные задачи, хотя это займет гораздо больше времени, чем при работе отбойниками с массой от 10 килограмм, которые относятся к средней категории.

Тяжелые молотки весом от 30 килограмм справляются с самыми сложными работами, например, демонтажем бетонных конструкций. Правда, такими агрегатами удобнее всего работать в вертикальном положении, в горизонтальном это практически невозможно, ведь оператору нужно справляться не только с весом инструмента, но и с вибрацией. Средний и тяжелый аппараты узкоспециализированы – вес, являясь их преимуществом, в то же время является их главным недостатком.

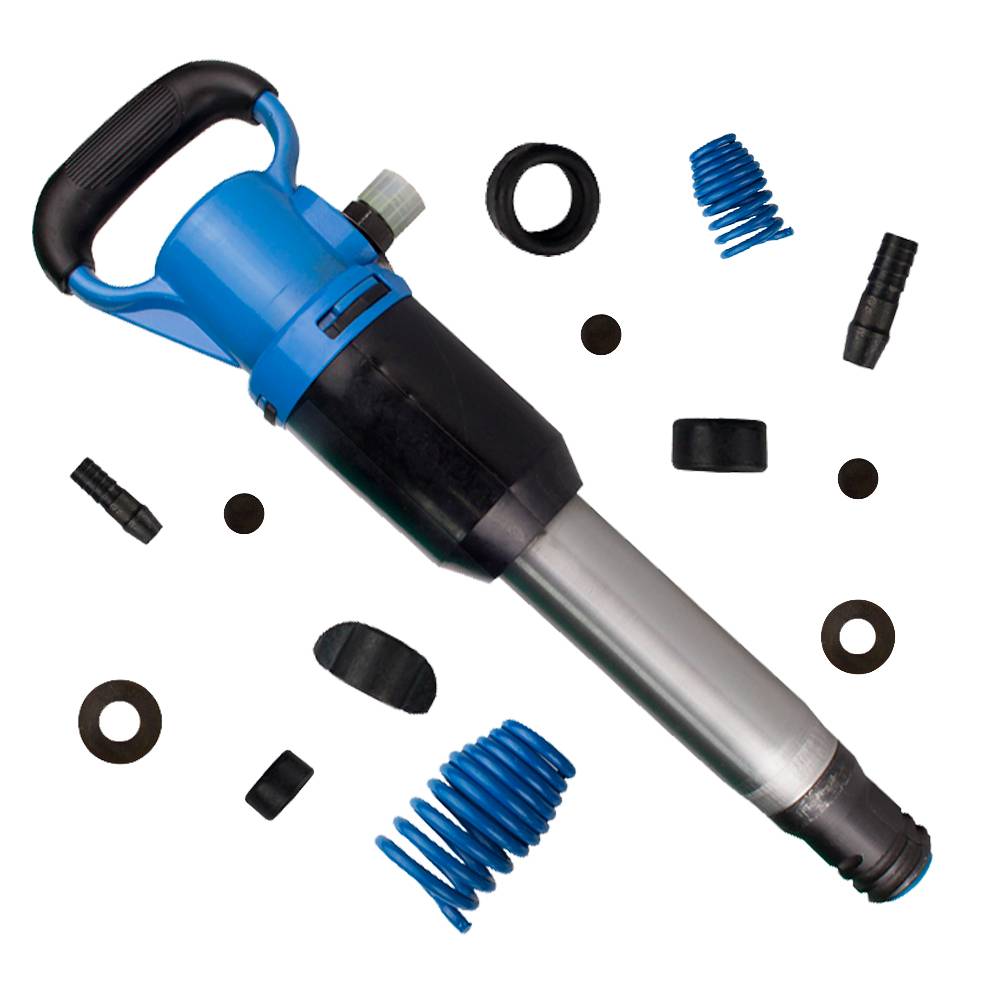

Пневматические отбойные молотки и особенности их функционирования

Отличаются такие устройства простотой конструкции, что влияет не только на их стоимость, но и ресурс работы. Единственный недостаток пневматических устройств в том, что применяются они совместно с компрессорами, которые функционируют от электричества. Это означает, что воспользоваться пневматическим отбойником нельзя там, где отсутствует централизованное электроснабжение, или же только при условии наличия электрогенератора, но в таком случае, проще приобрести электрический инструмент. Принцип работы у пневматических отбойных молотков еще более прост, чем электрических и бензиновых аналогов. Чтобы разобраться, как он работает, рассмотрим схему на рисунке ниже.

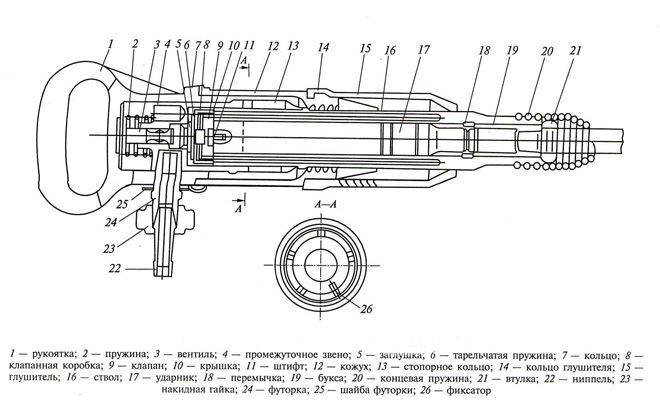

На схеме обозначены важные конструктивные элементы. Роль привода исполняет сжатый воздух, подаваемый от компрессора по шлангу, который подсоединяется к штуцеру. Принцип работы инструмента следующий:

При запуске компрессора, инструмент работает в режиме холостого хода, то есть, рабочий элемент под номером 5 не совершает ударных действий.
Переход в рабочий режим происходит после того, как оператор берет в руки инструмент, и упирает его рабочим элементом (насадкой) в материал, который необходимо раздробить.
Происходит это следующим образом: в режиме холостого хода клапан 9 на схеме выталкивается воздухом вверх, и не позволяет пропускать его к рабочему механизму.
Когда мастер упирается в рукоятку, то клапан закрывается, и сжатый воздух поступает к рабочему механизму.
Изначально воздухом заполняется камера 6, в которой расположен поршень с бойком. В ней происходит создание зоны повышенного давления.
Под поршнем создается зона пониженного давления, то есть, происходит разрежение воздуха.
Поршень с бойком направляется вниз (от избыточного давления), воздействуя на тыльную сторону установленной в патроне инструмента насадки.
Удар от насадки передается к обрабатываемому объекту, осуществляя его разрушение.
Обратное движение насадки происходит за счет изменения канала подачи воздуха. Реализуется это конструктивно при помощи специального механизма. В стволе инструмента имеется 4 отверстия, два из которых являются глухими, а два сквозные. В глухие отверстия устанавливаются штифты воздухораспределительного механизма, за счет которого и происходит попеременная подача воздуха в соответствующие каналы инструмента.
Под поршнем возрастает давление, а над ним происходит разрежение. Таким образом, создается ударный эффект, при котором осуществляется разрушающее воздействие обрабатываемого материала.

Скорость совершения ударов составляет примерно от 25 до 30 ударов секунду, что соответствует значению электрических инструментов. Как устроен пневматический отбойный молоток внутри, можно посмотреть на видео, где показан процесс разборки инструмента.

Инструменты такого типа имеют множество различных преимуществ. Одними из основных достоинств являются:

простота конструкции;
высокий уровень ремонтопригодности;
нечастое возникновение неисправностей;
отсутствие привода снижает вес инструмента;
низкая стоимость;
возможность использования в помещениях с высокой влажностью и концентрацией газов.

Недостатком является не только зависимость от компрессора, который питается от электричества, но еще и важность использования нагнетателя воздуха с вместительным ресивером. Это необходимо для того, чтобы обеспечить стабильную подачу воздуха. Это интересно! Если в хозяйстве имеется высокопроизводительный компрессор, то самый оптимальный вариант отбойного молотка — пневматический

Это интересно! Если в хозяйстве имеется высокопроизводительный компрессор, то самый оптимальный вариант отбойного молотка — пневматический

Это интересно! Если в хозяйстве имеется высокопроизводительный компрессор, то самый оптимальный вариант отбойного молотка — пневматический.

Критерии для выбора молотка

Высокая энергозаряженность и достаточно большая масса отдельных устройств заставляют обращать внимание не только на сугубо технические характеристики отбойных молотков. Оцениваются и на такие неочевидные факторы, как эргономика и компоновка

Энергия удара

Как говорилось выше, отбойными молотками не рекомендуется разрушать армированный бетон или цементные монолиты с низким содержанием песка в растворе. Проведение подобных работ приведет не только к низкой производительности, но и вызовет высокий износ, а, следовательно — необходимость трат на проведение ремонта.

Выбрать оптимальную модель нужно по рекомендациям производителя. Если же нужно получить гарантированный результат — рекомендуется исследовать тематические форумы или спросить совета опытных строителей.

Массогабаритные показатели

Оценивать вес отбойного молотка и размер устройства — процесс сугубо индивидуальный. Инструмент выбирается на основании привычек, режима работы (время активности — отдыха), обычных показателей свободного места для манипуляций

Однако следует обращать внимание на развесовку аппарата. Чем ближе центр тяжести находится к ведущей руке — тем меньше накапливается усталость при необходимых перемещениях инструмента

Материалы

Все материалы в конструкции устройства должны иметь как можно большую прочность и надежность. Для элементов редуктора не допускается применение пластика. Но некоторые производители об этом не знают. Поэтому каждое изделие перед покупкой следует исследовать как можно тщательно, чтобы не столкнуться с поломкой буквально на первом часу работы. Главное — не стоит экономить на инструменте надежных брендов.

Эргономика

Конструктивное решение отбойного молотка должно обеспечивать нулевое отклонение оси инструмента при ударе и его как можно более жесткую фиксацию в руке.

Ручка молотка должна иметь прямой отрезок в месте хвата.
Зона хвата должна располагаться на оси приложения импульса удара.
Если у инструмента две ручки (тяжелые, бетоноломы) — они должны располагаться на одной линии, перпендикулярно оси удара, с хватами рук на равном расстоянии от центра.

Любая рукоять имеет пусковую кнопку. Расположение этого элемента должно быть таким, чтобы для нажатия или переключения не производилось ослабление хвата. Это же касается любых органов регулировки. Ни один из них не должен вызывать необходимости переключения внимания или изменения механики управления инструментом.

Критерии выбора

Выделяют три основных критерия, которые учитываются при выборе электрического отбойного молотка:

Вес.
Мощность.

Мнение эксперта
Левин Дмитрий Константинович

Эти параметры покажутся знакомыми тем мастерам, которые ранее покупали перфораторы. Принципы работы этих инструментов схожи друг с другом. Отличие состоит только в том, что отбойники не имеют опции сверления.

Вес

Отбойные молотки представлены в магазинах в трех весовых категориях:

Легкие (до 5 килограмм). Предназначаются для простых работ и материалов небольшой крепости. Благодаря своему весу, подходят для демонтажа горизонтальных плоскостей. Такие инструменты берутся для строительных работ, которые требуют длительной вовлеченности. Руки мастера не успевают устать.
Средние (от 5 до 10 килограмм). В эту категорию попадают и бытовые, и профессиональные инструменты. Используются для обработки крепких поверхностей – бетона, кирпича, асфальта и т.д.
Тяжелые (от 10 килограмм). Аппараты этой группы часто называются бетоноломами. Но на практике эти молотки универсальны – их широкий функционал позволяет выполнять задачи всех уровней сложности.

Ориентироваться на представление о том, что чем больше вес аппарата, тем он надежней нецелесообразно. Подбирать молоток по весу нужно таким образом, чтобы устройство подходило к условиям работы. К примеру, тяжелый и габаритный отбойник не подойдет для работы в узком междверном пространстве. Не подойдет он также и для работы в горизонтальном положении.

Мощность

Производительность электрического отбойного молотка определяется тремя взаимосвязанными параметрами:

Мощность.
Сила удара.

Мощность инструмента влияет на продолжительность его непрерывной работы и на размер оснастки, которую прибор поддерживает. Повышение мощности приводит к повышению производительности и наоборот. Рынок отбойных молотков предлагает разные модели с диапазоном мощностей от 500 до 2 000 Вт.

Каждый материал подразумевает свой режим работы и свою мощность. Бытовые электрические молотки не нуждаются в мощности более 1000 Вт.

Сила удара

Сила удара указывается к каждой модели в Джоулях. С увеличением силы расширяется круг материалов, с которыми может справиться молоток. Высокие значения этого критерия характерны для инструментов из тяжелой категории. Легкие молотки не справятся с большой мощностью, которая будет непропорциональна их комплектации.

Для отбойных молотков «тяжеловесов» сила единичного удара достигает 60 Дж (у самых продвинутых моделей). Для легких моделей эти показатели уменьшаются в разы и урезаются до уровня 3 – 8 Дж.

Дополнительные функции

Какой весовой категории электрическим отбойным молотком работаете Вы?

ЛегкойСредней

Электрические отбойные молотки выбираются не только на основании мощностных показателей. Значение имеют и второстепенные технологии, которые сопровождают работу устройства.

В число таких технологий входят:

Регулировщик частоты ударов. Cистема отвечает за переключение режимов молотка на основании сиюминутных задач. Обычно регуляция осуществляется с помощью кнопки или колеса.
Фиксатор кнопки включения. Механизм не дает прибору самовольно включаться в процессе дробления материалов. С этой функцией мастеру не нужно постоянно держать палец на кнопке. В некоторых моделях кнопка заменяется ползунком.
Ограничитель пусковых токов. Устанавливается на высокомощные приборы. Цель системы – предотвратить скачки электроэнергии при включении оборудования.
Противовибрационная система. Препятствует колебаниям инструмента в руках мастера с помощью динамических противовесов. Для этих же целей молотки снабжаются прорезиненными рукоятями, вставками и накладками.
Контроль износа угольных щеток. Индикатор устанавливается на выборочные модели и держит владельца молотка в курсе состояния щеток. Когда износ становится критическим, инструмент отключается автоматически, защищая двигатель.
Контрольная панель. Содержит индикаторы, которые информируют мастера о качестве работы аппарата. Панель оповещает владельца в тех случаях, когда инструмент работает на износ, нуждается в ремонте или техобслуживании.

Мнение эксперта
Левин Дмитрий Константинович

Корпусы электрических отбойных молотков изготавливаются из металла или пластика. Последний вариант используется чаще за счет своей легкости и небольшой себестоимости

При выборе модели из пластика важно убедится в том, что она была выполнена из высокопрочной разновидности материала.

Часто задаваемые вопросы

По традиции собираю частые вопросы с форумов, от друзей-знакомых и клиентов. Не нашли ответ на интересующий вопрос? Пишите в комментарии, обязательно отвечу. самые интересные вопросы добавлю в этот раздел!

1. Подскажите, как выбрать отбойный молоток?

Учитывайте вес – чем тяжелее инструмент, тем лучше он «вкладывается» в каждый удар.

Обратите внимание на частоту удара – чем меньше заявленное значение, тем разрушительнее каждый толчок. С увеличением частоты возрастает точность работы. Эти правила общие для всех

Что касается типа привода, то здесь невозможно дать чёткие рекомендации без учёта всех нюансов

Эти правила общие для всех. Что касается типа привода, то здесь невозможно дать чёткие рекомендации без учёта всех нюансов.

Не зацикливайтесь на цифрах, которые «характеризуют» силу удара – эти джоули хоть и существуют, но зависят от совокупности самых разных факторов. Теоретическое значение просчитывается исходя из имеющихся данных. И далеко не каждая модель была протестирована на мощность удара в лабораторных условиях. Единой методики для таких тестов тоже нет. Кстати, в Европе намечается тенденция к уходу от чистого маркетинга у производителей профессионального инструмента. С 2016 года Atlas Copco нигде, ни в рекламной, ни в технической документации на новое (тот же RTEX) оборудование не указывает никаких джоулей.

2. Можно ли обойтись тяжёлым перфом там, где показана эксплуатация лёгкого отбойника?

Для разовой работы, с долблением в течение 10-15 минут – да. Для постоянной – нет. Дело в том, что у любого перфоратора сравнительно хуже реализован теплоотвод от поршневой группы – специфика работы не предполагает длительных включений, поэтому перегревы особо не учитываются. В любом отбойном молотке рабочий цилиндр делают намного крупнее – нужен мощный удар. А за отведение тепловой энергии от сжатия воздуха отвечает весь ствол. Поэтому даже самый дешёвый отбойник может без последствий долбить по 40-60 минут.

3. Как подобрать подходящий компрессор для пневматического отбойного молотка?

В случае с вариантами пневмозубил, можно обойтись бытовым компрессором. Сопоставляйте, сколько потребляет воздуха инструмент при работе и сколько отдаёт ресивер до срабатывания автоматики; учитывайте производительность компрессора.

Например, чтобы обеспечить стабильное снабжение молотка с потреблением 110 л/мин, ресивер должен в рабочем режиме отдавать не менее 110 л/мин. 100-литровый накопитель при давлении 8 атм (верхняя планка для бытового компрессора) вмещает 800 л. Когда в нём останется 630 л (нижний рабочий порог инструмента), компрессор начнёт снова нагнетать до 800 л. Видим, что на минуту беспрерывной работы пневмозубила возможностей ресивера 100 л хватит.

Далее смотрим параметры насоса – накачивая 250 л/мин, он обеспечит воздухом инструмент и сможет повысить давление в ресивере. На что у него уйдёт не более двух минут. После чего он замолчит до тех пор, пока не упадёт давление.

При нормальном, для компрессора, рабочем цикле (60% времени на нагнетание, 40% на отдых) и беспрерывной работе инструмента – налицо соответствие правилам эксплуатации. С учётом того, что рубить кузовщину легковушки без перерыва получается только 10-15 секунд (если крышу и по диагонали), то у компрессора остаётся примерно на 30% больше времени для отдыха, чем ему необходимо. Вполне приемлемый вариант.

В случае с пневмомолотом, который за минуту потребляет от куба и больше, нужен промышленный компрессор на мобильной платформе.

Что такое отбойный молоток?

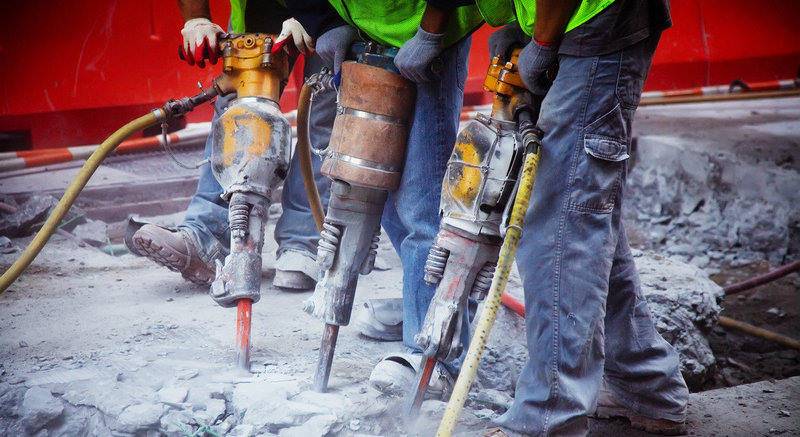

Для разрыхления или раскалывания твердых поверхностей, таких как асфальт, бетон, камень или кирпич, применяется отбойный или ударный молоток. Это тяжелый ручной инструмент, ударная часть которого под действием полученного от мотора импульса колеблется с разной скоростью, разрушая поверхность, на которую направлено воздействие. Он широко применяется в строительстве для проведения целого ряда сложных работ:

разрушения уложенного асфальта;
вскрытия прочных материалов;
удаления тяжелых перекрытий;
разламывания проемов;
рубки металла разного профиля;

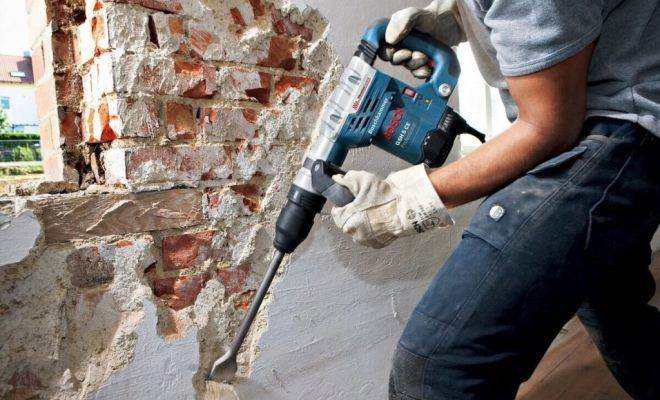

штробления стен;
пробивки отверстий в капитальных и второстепенных стенах;
проведения аварийно-спасательных работ.

Устройство отбойного молотка

Для демонтажа самых разных покрытий использовались тяжелые ручные кувалды, подвесные гири и даже взрывчатка. Однако со временем отбойный молоток вытеснил подобные приспособления благодаря простоте конструкции и эксплуатации, качеству проводимых работ. С его помощью можно оказывать контролируемое по направлению и силе воздействие на нужные участки материала.

Вне зависимости от разновидности, которых на сегодняшний день немало, механизм отбойного молотка состоит из следующих элементов:

Корпуса, который чаще изготавливается из прочного пластика для облегчения веса и без того тяжелой конструкции.
Привода, работающего по самому разному принципу. Это может быть пневматика, гидравлика, бензиновый или электрический механизм.
Бойка – главного механизма, приводящего в движение ударную часть.
Ударного рабочего элемента, который называется пикой. Она выпускается в форме ломика, зубила, лопатки или молотка и выбирается в зависимости от конкретных задач.
Специального патрона для крепления пики к инструменту.
Одной или нескольких рукоятей для удобства проведения демонтажных работ.

Принцип работы отбойного молотка

Основной принцип действия у всех типов ударных молотков построен на преобразовании энергии двигателя в возвратно-поступательные движения бойка, передающего импульс пике. Отбойный молоток для асфальта функционирует следующим образом:

Двигатель вращает шатун.
Шатун соединяется с поршнем, плотно прилегающим ко внутренней стенке металлической трубки. С другой стороны трубка заглушена подвижным цилиндром.
При движении поршня в трубке происходит сжатие воздуха, который выталкивает цилиндр.
Он в конечной точке движения ударяется в отбойник. В результате этого создается импульс, передающийся на пику.
Сама пика остается неподвижной, а импульс, проходя сквозь нее, передается поверхности, которую нужно разрушить.

Отбойный молоток: назначение, характеристики, использование
