Хромель и его физические свойства, состав и характеристики

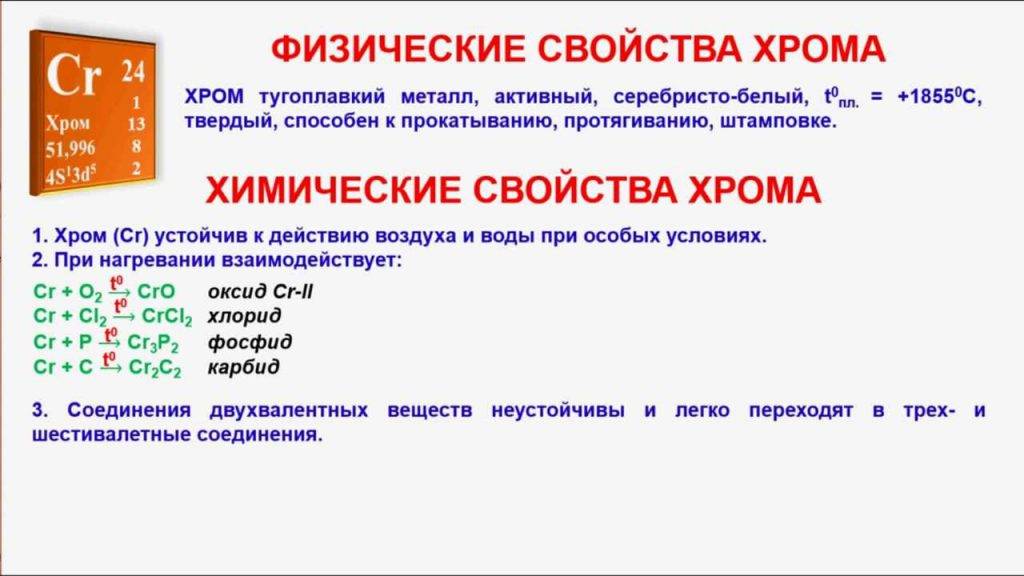

Химические и физические свойства хрома

Температура плавления и кипения

Физические характеристики металла зависят от примесей до такой степени, что сложным оказалось установить даже температуру плавления.

  • Согласно современным измерениям температура плавления считается величина в 1907 С. Металл относится к тугоплавким веществам.
  • Температура кипения равна 2671 С.

Ниже будет дана общая характеристика физических и магнитных свойств металла хром.

Общие свойства и характеристики хрома

Физические особенности

Хром относится к наиболее устойчивым из всех тугоплавких металлов.

  • Плотность в нормальных условиях составляет 7200 кг/куб. м, это меньше чем у железа.
  • Твердость по шкале Мооса составляет 5, по шкале Бринелля 7–9 Мн/м2. Хром является самым твердым металлом из известных, уступает только урану, иридию, вольфраму и бериллию.
  • Модуль упругости при 20 С составляет 294 ГПа. Это довольно умеренный показатель.

Благодаря строению – объемно-центрированная решетка, хром обладает такой характеристикой, как температура хрупко-вязкого периода. Вот только когда речь идет об этом металле, эта величина оказывается сильно зависящей от степени чистоты и колеблется от -50 до +350 С. На практике раскристаллизированный хром никакой пластичностью не обладает, но после мягкого отжига и формовки становится ковким.

Прочность металла также растет при холодной обработке. Легирующие добавки тоже заметно усиливают это качество.

Далее представлена краткая характеристика теплофизических свойств хрома.

Теплофизические характеристики

Как правило, тугоплавкие металлы имеют высокий уровень теплопроводности и, соответственно, низкий коэффициент теплового расширения. Однако хром заметно отличается по своим качествам.

В точке Нееля коэффициент теплового расширения совершает резкий скачок, а затем с увеличением температуры продолжает заметно расти. При 29 С (до скачка) величина коэффициента составляет 6.2 · 10-6 м/(м•K).

Теплопроводность подчиняется этой же закономерности: в точке Нееля она падает, хотя и не столь резко и уменьшается с возрастанием температуры.

  • В нормальных условиях теплопроводность вещества равна 93.7 Вт/(м•K).
  • Удельная теплоемкость в тех же условиях – 0.45 Дж/(г•K).

Электрические свойства

Несмотря на нетипичное «поведение» теплопроводности хром является одним из лучших проводников тока, уступая по этому параметру только серебру, меди и золоту.

  • При нормальной температуре электропроводность металла составит 7.9 · 106 1/(Ом•м).
  • Удельное электрическое сопротивление – 0.127 (Ом•мм2)/м.

До точки Нееля – 38 С, вещество является антиферромагнетиком, то есть, под действием магнитного поля и при его отсутствии никаких магнитных свойств не проявляется. Выше 38 С хром становится парамагнетиком: проявляет магнитные свойства под действием внешнего магнитного поля.

Токсичность

В природе хром встречается только в связанном виде, поэтому попадание чистого хрома в организм человека исключено. Однако известно, что металлическая пыль раздражает ткани легких, через кожу не усваивается. Сам металл не токсичен, но о его соединениях этого сказать нельзя.

  • Трехвалентный хром оказывается в окружающей среде при добыче хромовой руды и ее переработке. Однако в организм человека может попасть и в составе пищевой добавки – пиколината хрома, используемой в программах по уменьшению веса. Как микроэлемент трехвалентный металл участвует в синтезе глюкозы и необходим. Избыток его, судя по исследованиям, определенной опасности не представляет, поскольку не всасывается стенками кишечника. Однако в организме он может накапливаться.
  • Соединения шестивалентного хрома токсичны более чем в 100–1000 раз. Попасть в организм он может при производстве хроматов, при хромировании предметов, при некоторых сварочных работах. Соединения шестивалентного элемента являются сильными окислителями. Попадая в ЖКТ, они вызывают кровотечение желудка и кишечника, возможно с прободением кишечника. Через кожу вещества почти не всасываются, но оказывают сильное разъедающее действие – возможны ожоги, воспаления, появление язв.

Такое же действие соединение производит и на дыхательную систему, но учитывая большую чувствительность слизистой, здесь картина более разрушительна.

Хром – обязательный легирующий элемент при получении нержавеющих и жаропрочных сталей. Его способность противостоять коррозии и передавать это качество сплавам остается самым востребованным качеством металла.

Химические свойства соединений хрома и его окислительно-восстановительные свойства рассмотрены в этом видео:

Какая связь между электричеством и теплом?

Вы заметили, что, когда мы говорим о проводимости в физике, мы можем иметь в виду две вещи? Иногда мы имеем в виду тепло, а иногда — электричество. Металл, такой как железо или золото, действительно хорошо проводит тепло и электричество; такой материал, как пластик, не очень хорошо проводит ни одно из них.

Между тем, как металл проводит тепло, и тем, как он проводит электричество, существует прямая связь.

Электрический ток проходит через металлы крошечными заряженными частицами внутри атомов, называемыми электронами. Когда электроны «маршируют» через материал, они уносят с собой электричество, как муравьи, несущие листья. Если электроны могут переносить электрическую энергию через металл, они также могут переносить тепловую энергию — и поэтому металлы, которые хорошо проводят электричество, также являются хорошими проводниками тепла. (Однако с неметаллами все не так просто, потому что тепло проходит через них другими, более сложными способами. Но для понимания термопар нам нужно учитывать только металлы.)

Свойства особенности

Главными достоинствами хромеля является жаростойкость и способность образовывать термоэлектродвигающую силу, так называемую термоЭДС, при повышении температуры. Именно эти характеристики обуславливают применение его в производстве.

Технические характеристики сплава остаются неизменными при температуре окружающей среды до 1100 ºC. При нагревании место контакта хромеля с другими металлами выделяется значительное количество электрической энергии. Причем стоит отметить, что ее величина растет прямо пропорционально увеличению температуры.

Хромель практически не изменяет своих размеров при нагревании. Его коэффициент линейного расширения составляет 12,8•10-6 °C. Хромоникелевые сплавы не эффективны как проводник электрического тока. Причина этого — высокое значение удельного электросопротивления, которое колеблется в пределах 0,66-0,70 мкОм•м.

Хромель обладает плотностью в 8 710 кг/м3. Предел прочности его на разрыв равен 500-550 МПа и зависит от диаметра проволоки и чистоты ее поверхности. Хромель относится к группе пластичных сплавов. Его относительное удлинение на растяжение сопоставимо с аналогичными параметрами алюминиевых сплавов и составляет 20%.

Наличие никеля в составе делает хромель устойчивым к воздействию большинства видов химических соединений. Окисляться он начинает только при температуре 1200ºC. Единственная слабость сплава — это соединения на основе серы, в частности серная кислота. Под ее воздействием хромель быстро теряет форму и разрушается.

Область использования

Очень большое использование состав получил в виде проволки. Её используют в качестве ТЕНОВ, резисторов, компенсационных проводов, реостатов.

Термопара хромель алюмель

Алюмель в такой паре считается негативным, а хромель позитивным элементом. Подобное комбинирование имеет термоэлектрические характеристики близкие к линейной. Это дает возможность демонстрировать высокую чувствительность и очень большую точность измерений.

Пара хромель алюмель относится к датчикам общего использования. Изделия в большинстве случаев имеют вид щупов. Применяются чтобы провести измерения критериев в инертных и окислительных средах. Выгодно отличаются от других пар во время работы в обстановке высокой радиоактивности.

Изделия из сплавов хромель-алюмель используют фактически в любой области от промышленности до лабораторий. Алюмель также используется как термоэлектродный кабель в конструкции приборов для измерений.

Термопара хромель-копель

Такой элемент применяется для бесконтактного метода измерения достаточно больших температур, т. е. без непосредственного контакта термоэлектрода с тепловым источником. Используются для постоянного мониторинга теплового режима на промышленности и в лабораторных исследованиях. Температура работы такой пары колеблется в зоне от 200 °С до 600 °С.

Это сравнительно обычная и надежная в применении термопара, которая показывает очень большую степень точности измерений. Выделяется высокой жаропрочностью, отличными термоэлектрическими качествами. Может быть применена в самых разнообразных средах и областях деятельности. Даже чувствительность к деформациям нельзя полностью назвать минусом, она ведь совсем не проявляется на точности и качестве измерений.

https://youtube.com/watch?v=dYN_jx24yGs

Аналогичным образом, хромель повсеместно используется в самых разных областях науки и производства, благодаря собственным свойствам и доступной цене.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Сфера применения

В зависимости от применения мировой рынок сплавов нихрома можно разделить на архитектурные, автомобильные, электронные, аэрокосмические и другие. Нихромовые сплавы используются для изготовления монеля из железа и стали, для производства нержавеющей стали. Сплавы нихрома используются в архитектурных целях, таких как свинец для водопроводных труб, кровли и окон.

Нихром используется в передачах, карданных валах, специальных транспортных средствах для работы в зоне с низкими температурами или интенсивного износа. Он также используется в специальных инженерных целях. Сплавы нихкрома в основном используются для нагрева электрическим сопротивлением. Они обладают высокой электрической стойкостью, хорошей прочностью и пластичностью при рабочих температурах.

Нихром широко используется в индустрии фейерверков и взрывчатых веществ и для подготовки проводов для систем электрического зажигания, таких как зажигалки, электрические спички и электронные сигареты.

Это вещество используется в керамических работах. Он служит для обеспечения внутренней структуры поддержки и помогает удерживать формы глиняных скульптур мягкими. Из-за его устойчивости к высоким температурам он используется, когда куски глины обжигают в печах.
Нихромные проволоки используются для проверки цвета пламени в неосвещенных частях катионного огня от катионов натрия, меди, калия и кальция.

Нихром также используется в микробиологических лабораториях и для создания термопар.

Устройство и принцип действия

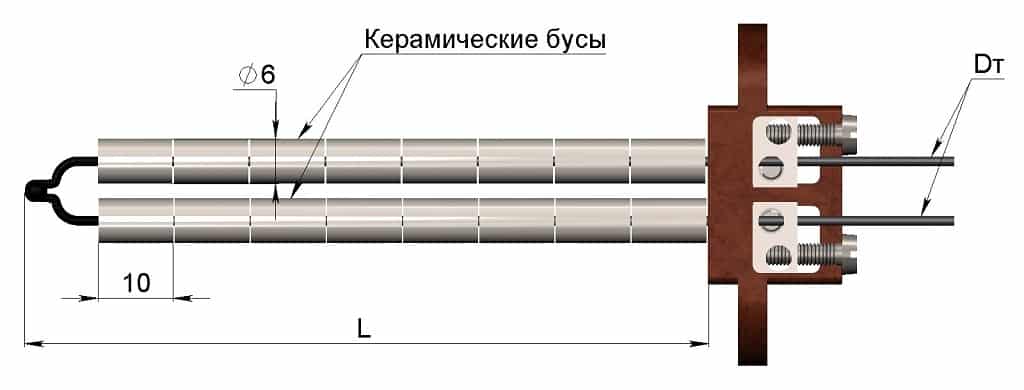

Термопара конструктивно состоит из двух проволок, каждая из которых изготовлена из разных сплавов. Концы этих проводников образуют контакт (горячий спай) выполненный путём скручивания, с помощью узкого сварочного шва либо сваркой встык. Свободные концы термопары замыкаются с помощью компенсационных проводов на контакты измерительного прибора или соединяются с автоматическим устройством управления. В точках соединения образуется другой, так называемый, холодный спай. Схематически устройство изображено на рисунке 1.

Красным цветом выделено зону горячего спая, синим – холодный спай.

Электроды состоят из разных металлов (металл А и металл В), которые на схеме окрашены в разные цвета. С целью защиты термоэлектродов от агрессивной горячей среды их помещают в герметичную капсулу, заполненную инертным газом или жидкостью. Иногда на электроды надевают керамические бусы, как показано на рис. 2).

Принцип действия основан на термоэлектрическом эффекте. При замыкании цепи, например милливольтметром (см. рис. 3) в точках спаек возникает термо-ЭДС. Но если контакты электродов находятся при одинаковой температуре, то эти ЭДС компенсируют друг друга и ток не возникает. Однако, стоит нагреть место горячей спайки горелкой, то согласно эффекту Зеебека возникнет разница потенциалов, поддерживающая существование электрического тока в цепи.

Примечательно, что напряжение на холодных концах электродов пропорционально зависит от температуры в области горячей спайки. Другими словами, в определённом диапазоне температур мы наблюдаем линейную термоэлектрическую характеристику, отображающую зависимость напряжения от величины разности температур между точками горячей и холодной спайки. Строго говоря, о линейности показателей можно говорить лишь в том случае, когда температура в области холодной спайки постоянна. Это следует учитывать при выполнении градуировок термопар. Если на холодных концах электродов температура будет изменяться, то погрешность измерения может оказаться довольно значительной.

В тех случаях, когда необходимо добиться высокой точности показателей, холодные спайки измерительных преобразователей помещают даже в специальные камеры, в которых температурная среда поддерживается на одном уровне специальными электронными устройствами, использующими данные термометра сопротивления (схема показана на рис. 4). При таком подходе можно добиться точности измерений с погрешностью до ± 0,01 °С. Правда, такая высокая точность нужна лишь в немногих технологических процессах. В ряде случаев требования не такие жёсткие и погрешность может быть на порядок ниже.

На погрешность влияют не только перепады температуры в среде, окружающей холодную спайку. Точность показаний зависит от типа конструкции, схемы подключения проводников, и некоторых других параметров.

Рекомендации по эксплуатации

Точность и целостность системы измерений на основе термопарного датчика может быть увеличена, если соблюдать определенные условия. Не допускать вибраций и механических натяжений термопарных проводников. При применении миниатюрной термопары из тонкой проволоки. Необходимо применять ее только в контролируемом месте, а за этим местом следует применять удлинительные проводники. Рекомендуется применять проволоку большого диаметра, не изменяющую температуру измеряемого объекта. Использовать термодатчик только в интервале рабочих температур.

Избегать резких перепадов температуры по длине термодатчика. При работе с длинными термодатчиками и удлинительными проводниками, необходимо соединить экран вольтметра с экраном провода. Для вспомогательного контроля и температурной диагностики используют специальные температурные датчики с 4-мя термоэлектродами, позволяющими выполнять вспомогательные температурные измерения, сопротивления, напряжения, помех для проверки надежности и целостности термопар.

Проводить электронную запись событий и постоянно контролировать величину сопротивления термоэлектродов. Применять удлиняющие проводники в рабочем интервале и при наименьших перепадах температур. Применять качественный защитный чехол для защиты термопарных проводников от вредных условий.

Особенности применения наиболее распространённых термопар

Технические характеристики зависят напрямую от материалов, из которых они произведены.

Тип J (железо-константановая термопара)

  • Не рекомендуется использовать ниже 0°С, т.к. конденсация влаги на железном выводе приводит к образованию ржавчины.
  • Наиболее подходящий тип для разряженной атмосферы.
  • Максимальная температура применения – 500°С, т.к. выше этой температуры происходит быстрое окисление выводов. Оба вывода быстро разрушаются в атмосфере серы.
  • Показания повышаются после термического старения.
  • Преимуществом является также невысокая стоимость.

Тип Е (хромель-константановая термопара)

  • Преимуществом является высокая чувствительность.
  • Термоэлектрическая однородность материалов электродов.
  • Подходит для использования при низких температурах.

Тип Т (медь-константановая термопара)

  • Может использоваться ниже 0°С.
  • Может использоваться в атмосфере с небольшим избытком или недостатком кислорода.
  • Не рекомендуется использование при температурах выше 400°С.
  • Не чувствительна к повышенной влажности.
  • Оба вывода могут быть отожжены для удаления материалов, вызывающих термоэлекрическую неоднородность.

Тип К (хромель-алюмелевая термопара)

  • Широко используются в различных областях от -100°С до +1000°С (рекомендуемый предел, зависящий от диаметра термоэлектрода).
  • В диапазоне от 200 до 500°С возникает эффект гистерезиса, т.е показания при нагреве и охлаждении могут различаться. Иногда разница достигает 5°С.
  • Используется в нейтральной атмосфере или атмосфере с избытком кислорода.
  • После термического старения показания снижаются.
  • Не рекомендуется использовать в разряженной атмосфере, т.к. хром может выделяться из Ni-Cr вывода (так называемая миграция), термопара при этом изменяет ТЭДС и показывает заниженную температуру.
  • Атмосфера серы вредна для термопары, т.к. воздействует на оба электрода.

Термопара типа К.

Тип N (нихросил-нисиловая термопара)

  • Это относительно новый тип термопары, разработанный на основе термопары типа К. Термопара типа К может легко загрязняться примесями при высоких температурах. Сплавляя оба электрода с кремнием, можно тем самым загрязнить термопару заранее, и таким образом снизить риск дальнейшего загрязнения во время работы.
  • Рекомендуемая рабочая температура до 1200°С (зависит от диаметра проволоки).
  • Кратковременная работа возможна при 1250°С.
  • Высокая стабильность при температурах от 200 до 500°С (значительно меньший гистерезис, чем для термопары типа К).
  • Считается самой точной термопарой из неблагородных металлов.

Общие советы по выбору термопар из неблагородных металлов

  • Температура применения ниже нуля – тип Е, Т
  • Комнатные температуры применения – тип К, Е, Т
  • Температура применения до 300°С – тип К
  • Температура применения от 300 до 600°С – тип N
  • Температура применения выше 600°С – тип К или N

Термопары из благородных металлов

Рекомендуемая максимальная рабочая температура 1350°С.
Кратковременное применение возможно при 1600°С.
Загрязняется при температурах выше 900°С водородом, углеродом, металлическими примесями из меди и железа. При содержании железа в платиновом электроде на уровне 0,1%, ТЭДС изменяется более, чем на 1 мВ (100°С) при 1200°С и 1,5 мВ (160°С) при 1600°С. Такая же картина наблюдается при загрязнении медью. Таким образом, термопары нельзя армировать стальной трубкой, или следует изолировать электроды от трубки газонепроницаемой керамикой.
Может применяться в окислительной атмосфере.
При температуре выше 1000°С термопара может загрязняться кремнием, который присутствует в некоторых видах защитных керамических материалов

Важно использовать керамические трубки, состоящие из высокочистого оксида алюминия.
Не рекомендуется применять ниже 400°С, т.к ТЭДС в этой области мала и крайне нелинейна.

Термопары из благородных металлов

Свойства те же, что и у термопар типа S.

Будет интересно Что такое статическое электричество и как от него избавиться

Тип В (платнородий-платинородиевая)

Рекомендуемая максимальная температура рабочего диапазона 1500°С (зависит от диаметра проволоки).
Кратковременное применение возможно до 1750°С.
Может загрязняться при температурах выше 900°С водородом, кремнием, парами меди и железа, но эффект меньше, чем для термопар типа S и R.
При температуре выше 1000°С термопара может загрязняться кремнием, который присутствует в некоторых видах защитных керамических материалов

Важно использовать керамические трубки, состоящие из высокочистого оксида алюминия.
Может использоваться в окислительной среде.
Не рекомендуется применение при температуре ниже 600°С, где ТЭДС очень мала и нелинейна.. Сводная таблица типов термопар

Сводная таблица типов термопар.

Применение[править | править код]

Деформируемые латуни

Томпак

(фр. tombac, от малайск.tambaga — медь) — Двойные латуни, содержащие до 20 % Zn, называются томпаком (латуни, содержащие 14—20 % Zn — полутомпаком) (https://metallicheckiy-portal.ru/marki_metallov/lat). Обладает высокой пластичностью, антикоррозионными и антифрикционными свойствами, хорошо сваривается со сталью. Его применяют для изготовления биметалла » сталь-латунь «. Благодаря золотистому цвету, томпак используют для изготовления художественных изделий, знаков отличия и фурнитуры.

Двойные деформируемые латуни
МаркаОбласть применения
Л96, Л90Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л85Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л80Детали машин, приборов теплотехнической и химической аппаратуры, змеевики, сильфоны и др.
Л70Гильзы химической аппаратуры, отдельные штампованные изделия
Л68Большинство штампованных изделий
Л63Гайки, болты, детали автомобилей, конденсаторные трубы
Л60Толстостенные патрубки, гайки, детали машин.
Многокомпонентные деформируемые латуни
МаркаОбласть применения
ЛА77-2Конденсаторные трубы морских судов
ЛАЖ60-1-1Детали морских судов.
ЛАН59-3-2Детали химической аппаратуры, электромашин, морских судов
ЛЖМа59-1-1Вкладыши подшипников, детали самолетов, морских судов
ЛН65-5Манометрические и конденсаторные трубки
ЛМц58- 2Гайки, болты, арматура, детали машин, советская разменная монета образца 1958 г., номиналом 1-5 копеек.
ЛМцА57-3-1Детали морских и речных судов
ЛO90-1 Конденсаторные трубы теплотехнической аппаратуры
ЛO70-1Конденсаторные трубы теплотехнической аппаратуры
ЛO62-1Конденсаторные трубы теплотехнической аппаратуры
ЛO60-1Конденсаторные трубы теплотехнической аппаратуры
ЛС63-3Детали часов, втулки
ЛС74-3Детали часов, втулки
ЛС64-2Полиграфические матрицы
ЛС60-1Гайки, болты, зубчатые колеса, втулки
ЛС59-1Гайки, болты, зубчатые колеса, втулки
ЛЖС58-1-1Детали, изготовляемые резанием
ЛК80-3Коррозионностойкие детали машин
ЛМш68-0,05Конденсаторные трубы
ЛАНКМц75- 2- 2,5- 0,5- 0,5Пружины, манометрические трубы

Литейные латуни

  • Коррозионно стойкие,
  • обычно с хорошими антифрикционными свойствами
  • хорошие механические, технологические свойства
  • хорошая жидкотекучесть
  • малая склонность к ликвации
Литейные латуни
МаркаОбласть применения
ЛЦ16К4Детали арматуры
ЛЦ23А6ЖЗМц2Массивные червячные винты, гайки нажимных винтов
ЛЦЗОАЗКоррозионно-стойкие детали
ЛЦ40СЛитые детали арматуры, втулки, сепараторы, подшипники
ЛЦ40МцЗЖДетали ответственного назначения, работающие при температуре до 300 °C
ЛЦ25С2Штуцера гидросистемы автомобилей

Ювелирные сплавы

Ювелирные сплавы
Вид обработкиЦветНаименование сплава
литьёжёлтыйЛатунь в гранулах M67/33
литьёзелёныйЛатунь в гранулах M60/40
литьёзолотойЛатунь в гранулах M75/25
литьёжёлтыйЛатунь в гранулах M90

Никелевые сплавы

В сплавах никель (вместе с кобальтом) соединяется с алюминием, кремнием, марганцем, железом и хромом. Согласно ГОСТ 492-73, в них допускается не более 1,4 % примесей. В составе примесей содержится незначительная доля магния, свинца, серы, углерода, висмута, мышьяка, сурьмы, кадмия, олова. Отдельной группой выступают медно-никелевые сплавы.

Все сплавы никеля разделяются на четыре большие группы:

  • Конструкционные. Особенность этих сплавов — высокие механические свойства и повышенная устойчивость к коррозии. К этой группе относятся прежде всего сплавы на медно-никелевой основе, такие как мельхиор, монель, ней­зильбер. Они хорошо свариваются и поддаются обработке в холодном и горячем виде.
  • Жаростойкие. Основными элементами этих сплавов являются никель и железо. Они отличаются высокой жаростойкостью и жаропрочностью, применяются преимущественно для производства электронагревательных приборов. Их также используют для изготовления малогабаритных тензорезисторов и потенциометрических обмоток.
  • Термоэлектродные. Это сплавы с высоким удельным сопротивлением и большой электродвижущей силой. Их используют для производства компенсационных проводов, термопар, пре­цизионных приборов. К данной группе относятся некоторые никелевые (хромель, алюмель) и медно-никелевые (константан, копель, манганин) сплавы.
  • Сплавы с особыми свойствами. В эту группу входят сплавы, которые находят особое применение благодаря своим уникальным свойствам. Инвар — сплав никеля и железа, который отличается повышенной упругостью. Он применяется для изготовления эталонов длины, мерных геодезических проволок, несущих конструкций лазеров, деталей часовых механизмов и др. Пермаллой — также сплав никеля и железа, обладающий высокой проницаемостью в магнитных полях. Его используют для производства магнитопроводов, деталей реле, сердечников трансформаторов и др.

Сплав с кремнием

Кремнистый никель НК 0,2 содержит 99,4 % никеля (с кобальтом), 0,15 – 0,25 % кремния и до 0,45 % примесей. Из этого сплава изготавливаются ленты и полосы, которые находят применения в электротехнике: из них делают детали приборов и устройств.

Сплавы никеля и марганца

Марганцевый никель выпускается четырех марок — НМц1, НМц2, НМц2,5 и НМц5. Из сплава НМц1 производят сетки управления ртутных выпрямителей. НМц2 находит применение в электронных лампах повышенной прочности, используется для держателей сеток и др. Проволока из сплавов НМц2,5 и НМц5 используется в свечах двигателей — автомобильных, авиационных и тракторных. НМц5 также применяется для радиоламп.

Алюмель

Алюмель (НМцАК 2-2-1) — сплав никеля, алюминия, марганца и кремния. Он содержит 1,60−2,40 % алюминия, 1,80−2,70 % марганца, 0,85−1,50 кремния, до 0,7 % примесей, остальная часть — никель с кобальтом (кобальта — до 1,2 %). Алюмель применяется для изготовления термопар, которые используются для измерения температуры в различных областях промышленности, системах автоматики, а также в медицине и научных исследованиях.

Хромели

Хромель Т (НХ 9,5) — сплав никеля и 9-10 % хрома с содержанием примесей в количестве не более 1,4 %. Из этого сплава изготавливают проволоку для термопар.

Хромель К (НХ 9) содержит 8,5−10 % хрома и до 1,4 % примесей. Проволока из данного сплава используется для компенсационных проводов.

В состав хромеля ТМ (НХМ 9,5) входит 9−10 % хрома, 0,1−0,6 % кремния и до 0,15 % примесей. Сплав используется для изготовления термопар.

Хромель КМ (НХМ 9) — это сплав никеля, 8,5−10 % хрома, 0,1−0,6 % кремния с содержанием не более 0,15 % примесей. Применяется для изготовления проволоки компенсационных проводов.

Быстродействие измерения

Быстродействие обуславливается способностью первичного преобразователя быстро реагировать на скачки температуры и следующим за ними потоком входных сигналов измерительного прибора.

Факторы, увеличивающие быстродействие:

  1. Правильная установка и расчет длины первичного преобразователя;
  2. При использовании преобразователя с защитной гильзой необходимо уменьшить массу узла, подобрав меньший диаметр гильз;
  3. Сведение к минимуму воздушного зазора между первичным преобразователем и защитной гильзой;
  4. Использование подпружиненного первичного преобразователя и заполнения пустот в гильзе теплопроводящим наполнителем;
  5. Быстро движущаяся среда или среда с большей плотностью (жидкость).

Устройство термопары

Принцип работы термопары. Эффект Зеебека

Работа термопары обусловлена возникновением термоэлектрического эффекта, открытым немецким физиком Томасом Зеебеком (Tomas Seebeck) в 1821 г.

Явление основано на возникновении электричества в замкнутом электрическом контуре при воздействии определенной температуры окружающей среды. Электрический ток возникает при наличии разницы температур между двумя проводниками (термоэлектродами) различного состава (разнородных металлов или сплавов) и поддерживается сохранением места их контактов (спаев). Устройство выводит на экран подсоединенного вторичного прибора значение измеряемой температуры.

Выдаваемое напряжение и температура находятся в линейной зависимости. Это означает, что увеличение измеряемой температуры приводит к большему значению милливольт на свободных концах термопары.

Находящийся в точке измерения температуры спай называется «горячим», а место подключения проводов к преобразователю — «холодным».

Компенсация температуры холодного спая (КХС)

Компенсация холодного спая (КХС) – это компенсация, вносимая в виде поправки в итоговые показания при измерении температуры в точке подсоединения свободных концов термопары. Это связано с расхождениями между реальной температурой холодных концов с вычисленными показаниями градуировочной таблицы для температуры холодного спая при 0°С.

КХС является дифференциальным способом, при котором показания абсолютной температуры находятся из известного значения температуры холодного спая (другое название эталонный спай).

Конструкция термопары

При конструировании термопары учитывают влияние таких факторов, как «агрессивность» внешний среды, агрегатное состояние вещества, диапазон измеряемых температур и другие.

Особенности конструкции термопар:

1) Спаи проводников соединяются между собой скруткой или скруткой с дальнейшей электродуговой сваркой (редко пайкой).

2) Термоэлектроды должны быть электрически изолированы по всей длине, кроме точки соприкосновения.

3) Способ изоляции подбирается с учетом верхнего температурного предела.

  • До 100-120°С – любая изоляция;
  • До 1300°С – фарфоровые трубки или бусы;
  • До 1950°С – трубки из Al2O3;
  • Свыше 2000°С – трубки из MgO, BeO, ThO2, ZrO2.

4) Защитный чехол.

Материал должен быть термически и химически стойким, с хорошей теплопроводностью (металл, керамика). Использование чехла предотвращает коррозию в определенных средах.

Удлиняющие (компенсационные) провода

Данный вид проводов необходим для удлинения концов термопары до вторичного прибора или барьера. Провода не используются в случае наличия у термопары встроенного преобразователя с унифицированным выходным сигналом. Наиболее широкое применение получил нормирующий преобразователь, размещенный в стандартной клеммной головке датчика с унифицированным сигналом 4-20мА, так называемая «таблетка».

Материал проводов может совпадать с материалом термоэлектродов, но чаще всего заменяется на более дешевый с учетом условий, предотвращающих образования паразитных (наведенных) термо-ЭДС. Применение удлиняющих проводов также позволяет оптимизировать производство.
