Гидравлические трубогибы

Разновидности трубогибов

Эти механизмы предназначены для сгибания различного проката, труб и прутков без разрушения их структуры в поперечном сечении.

Принцип работы:

Механические ручные. Предназначены для деформации различных профилей небольших размеров, преимущественно из мягких металлов.

Гидравлические. В основном арбалетного типа, используются для придания рызличным профилям криволинейной формы в конкретном месте.

С храповым механизмом. Используется физическая энергия человека и при этом. достигается фиксация величины изгиба после каждого движения рычага.

С электрическим приводом. Облегчает работу, но финансовые затраты значительно выше.

Масло для гидравлических трубогибов

Любое устройство с подвижными частями требует особой смазки. Для нормального функционирования гидравлического оборудования требуется особый вид масла. Используемое для трубогибов масло должно отвечать нескольким требованиям:

1. Устойчивость к окислению позволяет дольше использовать масло в системе без замены и увеличит срок эксплуатации трубогибного оборудования.
2. Термическая стабильность. Этот показатель отвечает за чистоту масла при повышенных или пониженных температурах эксплуатации устройства. Отсутствие осадка и расслоения так же позволят уберечь инструмент от механических повреждений благодаря однородности и качественности смазки.
3. Гидролитическая стабильность. Когда в масло попадёт вода, это не должно отразиться на работе гидравлической системы. Масло должно уберечь трубогибный инструмент от коррозии и окисления.
4. Фильтруемость. Масло не должно быть слишком густым. Оно должно проходить через фильтры тонкой очистки.

Все эти повышенные стандарты к современным смазочным материалам предъявляются с целью уберечь узлы гидравлических устройств от преждевременного изнашивания деталей системы и увеличения службы оборудования.

Гидравлическое масло – это одна если не основная, то очень важная часть системы. Ни одно гидравлическое устройство не будет работать без этого элемента. Масло в гидравлической системе используется для уменьшения прилагаемой физической силы оператором и приложении её в месте воздействия на поверхность поршня.

Классификация устройств

В бытовых условиях, как правило, применяют следующие аппараты по изгибу отводов из металлопластика:

• Пружинные.
• Арбалетные.
• Гидравлические.

Пружинный

Элемент помещают внутри заготовки с таким расчетом, чтобы её середина оказалась в центре изгиба. Существуют приспособления, которые надевают на трубу. Затем производят изгибание либо вручную, либо с помощью механизмов.

После завершения операции, пружину вытаскивают из отвода за проволоку, конец которой прикреплен к пружине.

Гидравлический

Действие прибора основано на принципах гидравлики. В прочный металлический корпус агрегата встроен гидравлический насос. Этот элемент существенно снижает физические усилия, прилагаемые для гнутья отводов. Посредством управляющего рычага можно изменять угол изгиба, останавливать процесс гибки. Устройством можно гнуть трубы сечением до 125 мм.

Аппарат оснащается как открытой рамой, так и закрытой. В первом случае установка заготовки происходит быстрее, во втором варианте обеспечивается более надежное крепление отвода и безопасное проведение рабочего процесса. Инструмент работает быстро, без заломов и сплющивания на местах изгибов. Им обычно выполняют большие объемы работ. Минимальный радиус изгиба составит 45 мм.

Арбалетные

Механический аппарат рассчитан на сгибание труб сечением от 5 до 32 мм. Приводится в действие физической силой работника.

Чтобы выполнить изгиб с нужным углом, устанавливают подходящий шаблон из комплекта.

Аппарат обеспечивает высокое качество изгиба. Может применяться вместе с пружиной или гидравлическим толкателем, что облегчает работу монтажника.

Наматывающий метод во многом схож с вышеописанным способом. Заготовка прижимается фиксаторами к ролику. Под его вращением отвод наматывается на него до получения нужного результата.

Под определенную работу трубогиб гидравлический подбирается с учетом следующих характеристик:

• диаметр стенок трубы и их толщина;
• требуемый угол изгиба (степень деформации);
• максимальное усилие, оказываемое устройством.

Также оборудование различается по специфике работы. Бывают ручные (механические) и электрические трубогибы. Первые имеют рукоятку, посредством которой накачивается жидкость, и один клапан, возвращающий цилиндр на исходное место. Ручной гидравлический трубогиб предназначен для труб небольшого диаметра.

Для габаритных заготовок лучше подойдет электрический аналог. У него имеется электронасос и двухступенчатая рукоятка, позволяющая цилиндру совершать возвратно-поступательное движение. Трубогиб гидравлический с электроприводом имеет большие габариты и потребляет много энергии, зато оператору работать на нем намного проще.

Классификация приспособлений для сгибания труб

Устройства для гибки стальных труб классифицируются:

• по степени мобильности (стационарные и переносные);
• по типу привода (ручной, электрический, гидравлический, электрогидравлический);
• по способу воздействия (обкатка (роликовый), намотка, воздействие штоком (арбалетный), прокатка).

Суть способов воздействия трубогиба на трубу заключается в следующем.

Обкатка

При таком способе один конец трубы зажимается, а для придания ей требуемого изгиба используется неподвижный шаблон. Для обкатки изделия вокруг шаблона используются прижимные ролики.

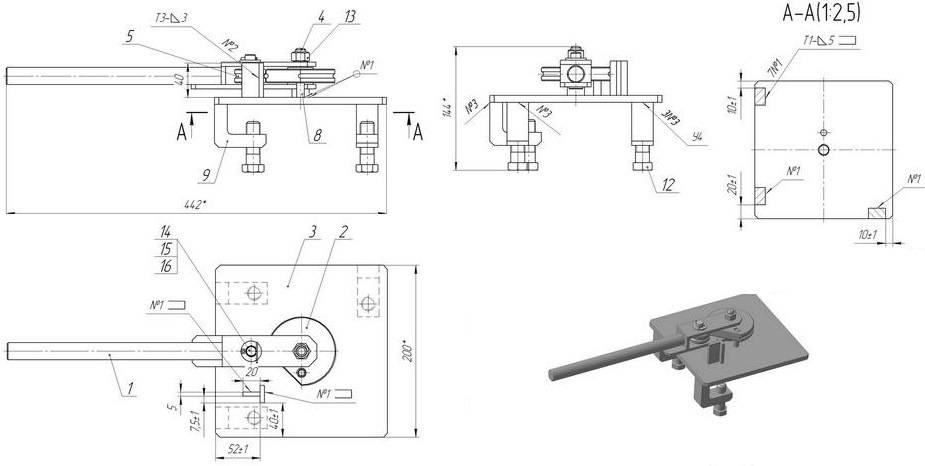

Чертежи обкаточного трубогиба

Намотка

В таком устройстве труба прижимается к подвижному шаблону (ролику), на который она и наматывается, протягиваясь между вращающимся роликом и специальным упором, установленным в начале точки гиба.

Схема трубогиба, работающего по принципу намотки

Арбалетные трубогибы

В таком трубогибе труба опирается на два неподвижных ролика, а сгибание выполняет шаблон, который закреплен на подвижном штоке. Шаблон давит на середину закрепленного участка трубы, тем самым придавая ей требуемый угол изгиба.

Схема арбалетного трубогиба: 2 — домкрат, 3 — башмак (пуансон)

Прокатка, или вальцовка

Требуемый радиус изгиба получают при помощи трехвалкового устройства, основу конструкции которого составляют два опорных и один центральный ролик. На трубу осуществляет давление центральный ролик, положение которого и определяет радиус ее изгиба. Прокаточный трубогиб является более универсальным, во всех остальных станках радиус изгиба зависит от используемого шаблона.

Ручной прокаточный трубогиб компактных размеров

Изготовление трубогиба, работающего по принципу намотки, не отличается простотой, поэтому такое устройство делают преимущественно промышленным способом. Арбалетный метод обладает еще одним значительным недостатком: давление от штока с закрепленным на нем шаблоном, который называется башмак, сосредоточено в его верхней части. Такой способ воздействия на трубу приводит к ее значительному растяжению по наружному радиусу изгиба, что может сопровождаться уменьшением толщины стенки и даже ее разрывом. Особенно не рекомендуется использовать арбалетный способ для гибки тонкостенных изделий.

Пример самодельного трубогиба прокаточного (вальцовочного) типа

Станок, работающий по принципу прокатки (вальцовки), практически не имеет всех вышеперечисленных недостатков, такую технологию используют при производстве отводов в заводских условиях.

Станок для сгибания труб, изготовленный своими руками, может иметь различную конструкцию. Выбирать ее тип следует исходя из того, какой радиус изгиба стальной трубы вам необходим. Существует перечень рекомендаций, в соответствии с которыми и осуществляется выбор конкретной модели устройства для сгибания стальных труб. Важные параметры, которые необходимо учесть, это толщина стенок трубы и ее общий диаметр. Перед началом работы с трубогибом не помешает ознакомиться данными таблицы, отображающей максимально возможные радиусы для изгибания стальных труб.

Зависимость радиуса изгиба от диаметра и толщины стенок трубы

Чтобы получить радиус загиба меньший, чем оговорено в таких рекомендациях, необходимо использовать дорновый трубогиб или горячее вальцевание, которое применяется преимущественно в производственных условиях. Устройство с дорном сложнее создать в домашних условиях, поэтому их намного реже делают самостоятельно, отдавая предпочтение вальцовочным.

Для того чтобы самостоятельно выполнить горячую прокатку трубы, можно прибегнуть к использованию трубогиба, сделанного своими руками, но при условии, что он полностью изготовлен из металла, а его станина отличается высокой надежностью. Для выполнения такой технологической операции дополнительно потребуется паяльная лампа или газовая горелка.

Изготовление трубогиба, предназначенного для работы с профильными трубами своими руками

Для подобного рода труб описанная выше конструкция уже не подойдет. По этой причине потребуется особый роликовый трубогиб своими руками. Если ознакомитесь с чертежами и пошаговой инструкцией, то вполне сможете сделать такой вот станок собственноручно.

Из материалов вам понадобится:

• заранее сделанный каркас из стального профиля;
• ролики;
• домкрат;
• три валика.

После подготовки всего необходимого можете приступать непосредственно к процессу изготовления.

Шаг первый. Изготовьте металлический каркас. Внизу можете дополнительно приварить крепежи для фиксации на столешнице. После этого разместите пару вертикальных опор: сбоку и по центру. С противоположной стороны (там, где опора отсутствует) профиль будет приподниматься, а потому ее требуется прикрепить болтами. Данная часть будет приподниматься с помощью домкрата.

Шаг второй. Приварите валы к готовому каркасу. Два по бокам, в то время как под третий требуется заранее подготовить опоры. Вал будет крепиться к последним.

Шаг третий. Приварите ручку, выполненную из трубы из стали, к центральному валу. С помощью этой ручки и будет производиться изгиб изделия.

Шаг четвертый. Зафиксируйте между валами по бокам и центральным по два вала, а также ролика, дабы сгибаемое изделие не смещалось. Дело в том, что так труба не будет сильно смещаться, а потому работа будет производиться с максимальной аккуратностью.

Шаг пятый. В конце установите домкрат под подвижную часть профиля (ту, что с валиком). Домкрат, к слову, может быть как простым реечным, так и бутылочным. Если нужно, зафиксируйте его на конструкции.

Простой трубогиб

В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.

Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.

Для круглой трубы

Простейший трубогиб с минимумом деталей – это ручное устройство, состоящее из основы, двух шкивов, упора и рычага.

Он предназначен для сгибания труб круглого сечения под прямым углом или меньше.

Основа может быть простой металлической плитой. В ее центре неподвижно крепится шкив. На оси первого шкива закреплён П-образный кронштейн. Конец кронштейна продолжается рычагом, а в середине на очи закреплён второй шкив, который свободно вращается. Внизу от первого шкива располагают упор, который предотвращает проворачивание трубы.

Механизм такого трубогиба предельно прост. Круглая труба вставляется между упором и первым шкивом. Кронштейн одним из краёв касается упора, и труба получается зажатой между двух шкивов. Поворачивая кронштейн рычагом, мастер оказывает давление на конец трубы и постепенно второй шкив описывает окружность вокруг первого, неподвижного. Зажатая между ними труба искривляется по радиусу неподвижного шкива.

Из тисков

Задача сборки облегчается тем, что тисковый трубогиб не требует рамы, соединяющей верхний прижимной и нижние упорные ролики. Для него хватит двух швеллеров достаточной глубины, чтобы в стенках можно было просверлить отверстия под валы роликов.

На широком основании монтируются упорные ролики на расстоянии минимум 400-600 мм друг от друга. На узком основании собирается один ролик, вращаемый рычагом достаточной длины. Затем конструкция вставляется в тиски, между роликами помещается труба и затягивается. Вращая рукоять рычага, трубу или профиль протягивают через роликовые вальцы.

Эта модель удобна тем, что является максимально портативной и может извлекаться из ящика с инструментами лишь по необходимости.

Самодельный роликовый

Роликовый трубогиб может иметь различную конфигурацию. Это может быть как простейший ручной механизм, состоящий из двух рычагов, шкива и прижимного ролика, так и достаточно сложное прокатное устройство с электрическим или даже бензиновым приводом.

Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

Чертежи:

Из домкрата

Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

Чертеж и размеры:

При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.

Арбалетного типа

Он используется, когда изделие гнётся на небольшую длину.

Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.

В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.

Чертеж самодельного трубогибочного станка арбалетного типа:

Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.

Как изготовить трубогиб для круглых труб с гидравлическим приводом

Если речь идет о выполнении не просто каких-то домашних ремонтных работ, а о профессиональной деятельности, то стоит задуматься об изготовлении более сложного гидравлического трубогиба. С его помощью при гибке труб можно будет снизить затраты физических сил, ведь нагрузка придется на гидравлический домкрат.

На этапе составления чертежа устройства нужно предусмотреть, из какого материала будут изготовлены боковины. Оптимально для этого подойдет прут арматуры сечением 18-20 мм, а также уголки со стороной в 25 мм. Кроме того, для боковин понадобится листовое железо толщиной 10 мм с высверленными отверстиями для фиксации опор.

В качестве опоры используют трубку соответствующего диаметра, в которую нужно будет приварить болт сечением 18 мм. По центру опоры будет расположено полукруглое отверстие, что также нужно отразить на чертеже. В эту выемку должна будет упираться заготовка, которую будут сгибать на гидравлическом ручном трубогибе.

Для создания пуансона потребуется листовой металл 4 мм толщины, из которого нужно будет вырезать полукруглые заготовки. Радиус этих деталей должен соответствовать планируемому радиусу сгиба трубы. На следующем этапе берут трубу сечением 32 мм и разрезают ее на две части. Одну из частей загибают по форме пластин-заготовок, а после – все детали сваривают. Для дополнительной прочности пуансона в гидравлическом трубогибе, внутри него приваривают перемычки, обеспечивающие ребра жесткости.

В центральной части платформы приваривают трубку. Ее назначение – упор для гидравлического привода, которым служит домкрат. Все это нужно обязательно проработать и предусмотреть в чертеже, согласно которому будет производиться сборка гидравлического трубогиба. Кроме того, такая схема позволит подготовить перечень материалов и комплектующих, имеющих нужные параметры. При этом ряд элементов для инструмента нужно будет предварительно заказать у токаря.

Таким образом, собрать тот или иной тип ручного трубогиба не так уж сложно. Тем более что существует масса вариантов и чертежей готовых изделий, которые можно взять на вооружение, чтобы изготовить самостоятельно необходимый в хозяйстве инструмент.

Устройство самодельного трубогиба Самодельный трубогиб для профильных труб Гидравлический трубогиб с электроприводом Сгибание труб без применения трубогиба

При работе с трубами часто возникает необходимость изменить форму трубы, проще говоря, согнуть её.

Сделать это можно на специальном оборудовании, или даже купить изделие готовой формы. Но намного проще и дешевле изготовить простой трубогиб своими руками. Использование такого несложного инструмента значительно облегчит и ускорит работу.

Принцип работы трубогиба

Трубогибочный станок предназначен для сгибания трубы под углом до 90°. Такая обработка жесткого цельнометаллического элемента позволяет избежать приваривания патрубков и создания резьбовых соединений.

При сгибании используется принцип механического холодного деформирования. Материал не подвергается неблагоприятному воздействию высокой температуры. Металлопрокат помещают между статичными вальцами устройства, а подвижный прижимной вал создает усилие, сгибающее профиль под нужным углом.

Принцип работы роликового трубогиба

Чтобы избежать ухудшения технических характеристик и разрушения металла, ограничивается радиус изгиба трубы.

Его минимальное значение зависит от вида материала — сталь, медь, алюминий — и толщины стенки. При этом утоньшение сечения не превышает 20-25%. В результате пластической деформации профиль приобретает изогнутую форму без потери прочности.

Таблица минимальных радиусов для гибки стального профиля

Чтобы получить участок угловой конфигурации, используют инструмент локального воздействия. Усилие прикладывается точечно. Изгиб формируется выдавливанием.

Профилегиб отличается от обычного трубогиба для круглой трубы, поскольку предназначен для деформирования профиля, более устойчивого к изгибающим нагрузкам. Для изготовления дуг или арок заготовку протягивают на прокатном станке с одним или несколькими роликами и большим радиусом изгиба.

Технические характеристики и оснащение

Выбор приспособления для сгибания труб, конечно же, разумно делать ещё и с упором на технические возможности инструмента

Немаловажное значение для выбора имеет оснащение дополнительными аксессуарами. Для всех гидравлических и прочих трубогибов главный аксессуар – это рабочие насадки, благодаря которым гнут трубы разного диаметра и профиля. Неотъемлемые рабочие элементы практически каждого трубогиба – башмаки

Их также часто называют шаблонами, определяющими радиус сгиба трубы

Неотъемлемые рабочие элементы практически каждого трубогиба – башмаки. Их также часто называют шаблонами, определяющими радиус сгиба трубы

В целом, выбирая трубогиб, рекомендуется обратить внимание на следующие характеристики:

1. Усилие, прилагаемое к силовому штоку.
2. Расстояние для хода силового штока.
3. Допустимый угол изгиба.
4. Число рабочих насадок.
5. Радиус рабочих насадок.

Дополнительного внимания при выборе гидравлического трубогиба заслуживает также вес конструкции и габаритные размеры.

Усилие, прилагаемое к силовому штоку – это параметр, фактически определяющий несколько моментов, допускающих совершение качественной операции сгиба:

• жёсткость материала трубы;
• диаметр трубы;
• угол загиба.

Усилие (мощность), прилагаемая к силовому штоку трубогиба на гидравлике, измеряется в килоньютонах (в килограммах или в тоннах). В зависимости от конструктивного исполнения, гидравлические цилиндры трубогибов способны создавать давление  от 5000 до 20000 кг. Это тоже следует иметь в виду, выбирая инструмент для работы трубами.

Двенадцатитонный трубогиб с гидравлическим приводом. Имеется в виду не масса конструкции, а усилие мощностью в 12 тонн, которое создаёт гидроцилиндр инструмента

Жёсткость трубы напрямую зависит от структуры материала и технологии производства. По сути, не обязательно вычислять степень жёсткости. Достаточно определить толщину стенки трубы, чтобы сопоставить степень жёсткости с рабочим давлением трубогиба. К примеру, инструмент, дающий усилие на силовом штоке в 10 тонн, рассчитан на сгиб стальных труб с толщиной стенки до 5 мм.

Большинство гидравлических приспособлений поддерживают обработку труб, имеющих условный диаметр прохода 1/2 – 2 дюйма (15 – 50 мм). Но есть также конструкции, сгибающие стальные круглые и профильные трубы больших диаметров. Возможности трубогиба сгибать изделия с большим проходным диаметром обычно определяются габаритными размерами инструмента и параметрами усилия на силовом штоке.

Уникальный инструмент от фирмы Stalex, при помощи которого возможен сгиб трубы на угол до 180º. Редкие конструкции обладают такими возможностями

Промышленные ручные и автоматизированные механизмы с гидравликой большинством моделей обеспечивают сгиб под углом от 0 до 90º. Этой величины вполне достаточно для многих вариаций монтажа при обустройстве водопроводов и прочих коммуникаций. Однако при необходимости есть возможность выбрать инструмент с углом сгиба до 180º. Наглядный пример (будет рассмотрен ниже) – разработка компании Stalex в образе модели HB-12.

Сборка гидравлического трубогиба своими руками

При выборе материала для трубогиба необходимо руководствоваться двумя важными характеристиками: надёжность, практичность. Стоит также учесть, что трубогибы, которые используются на предприятиях, выполняются, как правило, из тонкостенного металла и имеют небольшую сопротивляемость к механическим воздействиям. Собрать гидравлический трубогиб своими руками можно и с более надёжной опорной рамой.

Для того, чтобы сделать опорную раму для трубогибочного устройства, специалисты рекомендуют использовать стальные листы толщиной от 3 мм. К такому листу нужно приварить уголки, размеры которых зависят от характеристик сгибаемых труб. Для опорных элементов валиков отлично подойдут швеллера.

Особенности сборки трубогиба своими руками:

масса конструкции напрямую зависит от показателей прочности. Каждое устройство имеет свой такой параметр

Его стоит учитывать, если вы решили собрать мобильное устройство, а для стационарных станков это не так важно. Материал для ручного гидравлического трубогиба должен быть достаточно прочным и не очень тяжёлым;
Для того, чтобы повысить надёжность конструкции, лучше всего соединить отдельные её элементы с помощью сварки

Такая неразборная система гораздо надёжнее, чем механически скреплённое устройство.

В каком порядке нужно собирать трубогибочный аппарат:

1. На первом этапе нужно, в соответствии с заранее выполненным чертежом, сделать опорную раму трубогиба и приварить опорные стойки.
2. Далее с помощью дрели нужно выполнить отверстия в швеллерах.
3. На третьем этапе швеллера крепятся к опорным стойкам.
4. В конце нужно установить домкрат.

Опорные элементы рекомендуется заказывать отдельно, так как сделать их собственноручно достаточно проблематично. В остальном сборка такого устройства не отличается сложностью.

Типы и модели трубогибов

Существует несколько основных классификаций трубогибов. В зависимости от материала, с которым придется работать инструменту, они делятся на трубогибы для труб:

• алюминиевых;
• медных;
• пластиковых;
• стальных т. д.

Также трубогибы делятся в зависимости от типа привода на механические и гидравлические.

титана или нержавеющей сталидостичь угла в 180 градусов.

Что касается гидравлических трубогибов, то они имеют большую мощность и, как ни странно, низкую стоимость, а, следовательно, и большую популярность среди строителей. Его основное преимущество заключается в том, что инструмент сгибает трубы из стали без каких-либо усилий для работника.

Гидравлический трубогиб небольшой по размеру и достаточно легкий. Это позволяет переносить его в любое место. Кроме того, инструмент имеет крепкий корпус, который защищает его от ударов и поломок. Работает этот агрегат со специальным насосом, который делает работу трубогиба быстрой и удобной.

Гидравлические трубогибы подразделяются на два вида:

• ручные;
• стационарные.

Основное отличие этих моделей — их вес и диаметр сгибаемой трубы. К примеру, вес ручного инструмента может достигать 60 кг, но есть и такие модели, которые весят 400−500 кг, все зависит от размера трубы, с которой предстоит работать.

Преимущества

Среди множества ручных трубогибов, наиболее популярными и востребованными считаются станки гидравлического типа. На это есть свои весомые причины.

Гидравлические устройства способны качественно согнуть даже 3-ех дюймовую круглую трубу. Они успешно используются, как профессионалами – для выполнения больших объемов работ, так и начинающими любителями, которые хотят согнуть одну-две профильные или круглые трубы.

Кроме таких преимуществ как:

• простота в изготовлении;
• надежность;
• прочность;
• низкая стоимость,

еще их ценят за силу воздействия, благодаря которой можно обрабатывать не только толстостенные стальные трубы, но и работать с достаточно крупными изделиями из других металлов: алюминия, меди, латуни, бронзы.

Кроме того, специальная установка (домкрат) значительно облегчает труд оператора, который прилагает минимум усилий для получения большой силы давления на стальные, или с иных материалов, трубы.

Важно! Нельзя сгибать трубу больше, чем предвидено конструкцией такого устройства, хотя возможности для этого могут быть. Связано это с возможными невидимыми повреждениями готовой детали, которые обязательно проявятся чуть позже, во время эксплуатации

Конструктивное исполнение трубогибов

Инструменты с гидравлической силовой тягой по их конструктивному исполнению бывают горизонтальные и вертикальные. Первые конструкции отличаются размещением гидроцилиндра в горизонтальной плоскости. Соответственно, направление силового действия также осуществляется в горизонтальной плоскости. Для вторых конструкций отличительная черта – вертикальное расположение гидроцилиндра и вертикальное силовое направление.

Модели горизонтального и вертикального трубогибов с гидравлическим приводом, управляемым вручную. Также есть универсальные конструкции, действующие в обоих положениях

Если в данном случае судить о преимуществах и недостатках с учётом выбора инструмента, за основу следует брать:

• условия обработки труб;
• габаритные размеры труб;
• площадь рабочего помещения;
• удобства работы с точки зрения пользователя.

А сейчас более подробно о характеристиках.

Процесс изготовления

Прежде, чем начать изготовление станка для гибки круглой трубы, нужно запастись всем необходимым:

• гидравлическим домкратом от машины или трактора (можно использовать и более мощные, если есть такая возможность);
• башмаком (пуансоном);
• швеллером (около 3-ех метров);
• 3-мя роликами с осями;
• металлическими пластинами.

При изготовлении ручного трубогиба следует придерживаться простого алгоритма:

1. Рулеткой замерять необходимую длину швеллера для основания и болгаркой отпилить 2 равных куска, благодаря которым основание будущего гидравлического трубогиба, а вместе с ним и каркас (1), будет более устойчивым.
2. Разместить отрезанные куски швеллера плотно друг к другу, сварить снизу и сверху вдоль линии стыка. Такая платформа будет основой станка для гибки труб.
3. Приварить с обеих сторон основания боковые швеллеры под углом 110⁰.
4. К верхней части боковых швеллеров приварить более длинные куски, в которых предварительно необходимо высверлить несколько (от 2 до отверстий, размещенных симметрически с обеих сторон будущего станка для гибки труб. Они предназначены для установки в них осей с прижимными роликами, переставляя которые можно будет регулировать радиус изгиба стояков.
5. Закрепить пластинами с отверстиями под болты (2) диаметром 10-12 мм, домкрат (3) на основании таким образом, чтобы он не двигался при выполнении работы со стальными или другими трубами. Для этого нужно просверлить основание в определенных местах и закрепить гидроустройство планками с болтами.
6. Надежно закрепить на штоке домкрата башмак (4), чтобы в случае необходимости его можно было легко снять и поменять на другой.

Схема для изготовления ручного трубогиба Все, конструкция готова к работе, а необходимые размеры, указаны на чертеже трубогиба сделанного своими руками хотя на фото, в верхних швеллерах (их 2, по одному с каждой стороны боковых швеллеров) не высверлены отверстия. Поэтому, изображенный ручной гидравлический трубогиб рассчитан на сгибание деталей только с одним радиусом сгиба.

Высота станка для гибки определяется параметрами домкрата и расстоянием «а». Это значит, что для сгиба пол-дюймовой стальной трубы этот отрезок должен равняться примерно 2 см (если домкрат находится в нерабочем состоянии).

Как видим, ничего сложного, а конструкция для сгибания круглой трубы – надежная, прочная и прослужит не один десяток лет. А главное, что для ее изготовления использовались только подручные материалы, что очень удешевило такое устройство.

Для чего используют трубогибы?

Профильные трубы, имеющие различные разрезы, считаются сегодня наиболее востребованными металлическими изделиями и используются при сооружении теплиц, навесов, гаражей, для создания ограждений, во время прокладки трубопровода и так далее. И при изготовлении большинства этих изделий трубы необходимо сгибать под тем или иным углом, а без специального оборудования с этим никак не справиться.

Итак, трубогиб – это специальное устройство, посредством которого в большинстве случаев и сгибаются трубы, причем угол изгиба может быть разным (в пределах 0-180 градусов). Привод современного трубогиба зачастую электромеханический или же гидравлический.

Сфера применения трубогиба достаточно широка – его можно встретить на строительных площадках, при создании отопительных/водопроводных сетей, на промышленных объектах, проч. Трубогиб, изготовленный собственноручно – это незаменимая вещь в хозяйстве, которая может быть использована для самых разных работ. Если вы, к примеру, намерены своими руками установить кондиционер, оборудовать вентиляционную или отопительную систему, то обойтись без данного агрегата будет непросто.

Общие сведения

Этот инструмент по своему устройству отличается рядом особенностей. Именно благодаря ним есть возможность гнуть трубы, в том числе металлические, без особых проблем, придавая тем заданный угловой радиус с затратой минимальных физических усилий. Подобное оборудование подразделяется на несколько видов:

• ручные трубогибы;
• трубогибы гидравлические. Модели данного типа тоже можно отнести к категории ручного инструментария;
• дорновые;
• пружинные.

Но существуют устройства и другого исполнения:

• электромеханические;
• сегментные;
• арбалетные.

Всем вышеуказанным инструментам присущи положительные и отрицательные качества, но каждый из них позволяет без значительных физических усилий и за короткое время выполнить гибку металлического трубного изделия с круглым сечением.

Самый простой вариант – зайти в ближайший специализированный магазин, в ассортименте которого присутствуют приспособления такого типа. Но человеку, имеющему опыт в изготовлении своими руками самых разнообразных устройств, под силу будет создать ручной трубогиб в домашних условиях.

Можно приобрести инструмент заводского исполнения, но вполне реально собрать его самостоятельно из подручных материалов

Мой выбор

Самый верный выбор модели можно сделать исходя только из конкретных потребностей. Но в конкретном обзоре лучше всего сделать ставку на выгодное сочетание приемлемой эксплуатационной стоимости, конструктивной простоте и функциональности. Поэтому:

• в категории вертикальных моделей заслуживает внимания ремонтопригодный и достаточно мощный Matrix 181335;
• из числа горизонтальных – оптимален Rothenberger Robull e: могучий, удобный и не затратный в эксплуатации;
• по приемлемой эксплуатационной стоимости выделяю Stalex HB 40 – если что у него и ломается, то отремонтировать можно быстро и недорого.

Если полагаете, что я в чем то не прав, пишите еще скорее. Вместе мы найдем истину:)
