Долбежные станки по дереву

Типы станков

Оборудование с данным функциональным назначением можно разделить на две категории:

  • центробежные долбежные станки с цепью, на звеньях которой расположены резцы долбежные. Применяются на крупных деревообрабатывающих комбинатах и мебельных фабриках;
  • устройство с долбежной головкой для фрезерного станка или подобные ему аналоги со специальным сверлом, которые принято предназначать для выполнения работ в домашних условиях.

Основной деталью центробежных устройств с функцией фрезы является режущая цепь, на звеньях которой находятся острые долбежные резцы для шпоночных пазов . Конструкция состоит из станины, на которой зафиксирован передвижной суппорт с электроприводом, а также рабочего стола со специальными тисками, которыми зажимается заготовка. При включении станка вращение от передачи передается к цепи через звездочку, приводящую в движение режущую деталь, и обеспечивая тем самым долбление паза. Чертеж устройства представлен ниже.

Существуют долбежные станки, рабочий стол которых находится в статичном положении, а рез выполняется за счет подвижного суппорта, и их аналоги с перемещающимся столом на роликовом механизме, где в неподвижном состоянии находится режущая цепь. В данном случае это может быть станок долбежный с механическим приводом или гидравлической системой (гд)

Обращаем ваше внимание на то, что при продольном движении заготовки работа выполняется исключительно на долбежном станке с перемещающимся столом. Агрегат, выполняющий долбление пазов при помощи сверла, по своему устройству полностью повторяет традиционный фрезерный станок, без которого не обходится ни одно мебельное производство или столярный цех

Правила выбора

Если вы хотите работать на эффективном и безопасном оборудовании, при покупке обязательно изучите его описание. Промышленные образцы должны иметь богатое функциональное наполнение, благодаря которому можно будет фрезеровать и просверливать обрабатываемую поверхность. Портативные долбежные станки компактных размеров удобно перемещать с места на место, но они не годятся для резки пазов глубже 100 мм и не могут долго функционировать в непрерывном режиме из-за малой мощности.

Опытные мастера обязательно рекомендуют выяснять, насколько способна разворачиваться долбежная головка станка и каков градус наклона роликового механизма, регулирующего положение стола. Очень желательно, чтобы пазовальный станок позволял осуществлять долбежку в упор, так как данная функция обеспечивает глубокую резку крупногабаритного пиломатериала, если это необходимо. Разумеется, чем богаче комплектация оборудования, тем выше его цена. На современных моделях долбежная головка или станина приводится в движение при помощи электромотора гидравлики, а механические образцы относятся к изделиям прошлого поколения.

Существует несколько критериев, на которые следует ориентироваться при покупке пазовальной фрезы

. В первую очередь нужно определиться с габаритами заготовок, которые будут обрабатываться на данном агрегате. Конечно же, важными показателями является мощность, система безопасности и комплектация, которыми обладает долбежное приспособление.

Функции долбёжных станков по металлу

Часто при помощи этого оборудования выполняют долбление внутренних частей плоского и фасонного вида, а также пазов и канавок разных заготовок. Эти станки подходят и для работы с разными видами штампов, которые размещены на столе или зафиксированы в специализированных устройствах. При помощи этого оборудования можно выполнять обработку поверхностей заготовок под необходимым углом, сохраняя начальное положение детали. Подобный результат обеспечивает возможность поворачивания рамы, которая служит местом размещения долбяка.

Положение стола можно изменять вручную, а также механическим путём. Возможность круговой подачи стола, позволяет выполнять операции по обработке зубчатых колёс или заготовок округлой формы.

При подаче заготовка поступает в стол через подвижный цилиндр, который закреплён к гидропередаче. Станина предусматривает три варианта передвижения подачи:

  • Круговое.
  • Продольное.
  • Поперечное.

Есть возможность изменять положение стола одновременно в трёх направлениях:

  1. Вертикальное.
  2. Горизонтальное.
  3. По кругу.

Долбёжный станок любого варианта исполнения характеризуется наличием лишь двух плоскостей, которые используются для движения подачи. Это раскрывает все достоинства гидравлического устройства: у пользователя возникает меньше проблем в процессе работы, а вдобавок к этому обеспечивается более высокое качество обработки деталей.

Принцип работы

В процессе эксплуатации долбёжного станка совершаются два типа движений: возвратное и поступательное. Несмотря на то что оборудование предназначено для работы в вертикальных плоскостях, совершаемые им движения являются прямолинейными, что делает его схожим со строгальными станками. Ключевая роль при использовании подобного станка отводится долбёжному резцу, который зафиксирован в ползунке. Подачу обеспечивает стол, на поверхности которого жёстко зафиксирована обрабатываемая деталь.

В процессе использования долбёжного оборудования, механизм совершает возвратно-поступательные действия с некоторым перерывом. В такие моменты движения долбёжного резца могут иметь криволинейную или круговую траекторию.

Долбёжные станки любого варианта исполнения рассчитаны на работу в двух режимах долбления: простом и сложном. В первом случае долбление осуществляется в упор, при этом резец как бы перескакивает на определённый участок и в результате удаётся получать отверстия идентичного размера и формы.

Сутью второго режима работы станка является создание воздействия, совершаемого под углом с наклонными поверхностями. Обычно для выполнения таких операций самодельный станок не приспособлен, поэтому для решения этих задач желательно использовать гидравлический.

Подобное оборудование востребовано в ситуациях, когда возникает необходимость по обработке труднодоступных поверхностей деталей. Здесь речь идёт о поверхностях, расположенных внутри детали, которые применяются в разных видах конструкциях.

Наибольшее распространение оборудование подобного типа получило при выполнении работ с несквозными пазами и канавками различных форм. Самодельные долбёжные станки являются востребованными для частных мастерских или мелкого производства.

В крупной промышленности приходится применять усложнённые методы обработки. По этой причине в таких ситуациях необходимо использовать специальное устройство, предназначенное для обработки металлов с ЧПУ.

Если говорить о частном производстве, мастерских или сервисных центрах, то здесь долбёжное оборудование востребовано для обработки металлов, чугуна и иных металлических сплавов.

Среди доступных в продаже модификаций подобного оборудования самым востребованным является модель «ГД». Она может быть представлена в нескольких сериях — 200, 500. Однако, каждая из них представляет класс рассматриваемых устройств и обладает соответствующими характеристиками.

Эксплуатация

Прежде чем начинать работать с долбёжным станком, необходимо ознакомиться с советами по его эксплуатации:

Использовать защитные очки во время работы. Они уберегут глаза от разлетающихся частиц металла при ударе материалов друг о друга.
Чистить рабочую поверхность после проведения работ.
Смазывать подвижные элементы моторным маслом, чтобы они прослужили дольше.
Проверять надёжность закрепления деталей в зажимах перед началом работ.
Перед запуском проверять целостность оснастки. Зубья должны быть заточены. Наличие сколов, трещин должно насторожить

Такую оснастку нельзя использовать для долбления.
Важно учитывать твердость зубьев и обрабатываемой детали. Если заготовка прочнее, оснастка разобьётся при ударах.

Нельзя пытаться обработать высокопрочные сплавы с помощью самодельной установки, сделать пазы сложной формы. Для этого нужно профессиональное оборудование.

Долбежный станок представляет собой машину, с помощью которой в металлических деталях можно делать отверстия разной формы. Оснастка под воздействием двигателя ударами проделывает пазы. Чем тверже рабочие зубья, тем больше материалов можно обрабатывать.

Смотрите видео про вертикальный долбёжный станок:

Пошаговое описание работ

1. Берем швеллер и свариваем прочную раму нашего станка. По ней будет передвигаться платформа. С левой стороны на конце швеллера привариваем маленькую площадку – на нее мы установим мотор станка. Просверливаем два отверстия для болтов.

2. С правой стороны на швеллере привариваем металлическую пластину. По длине она должна соответствовать каретке. С каждой стороны швеллера оставляем выступы по 50–70 мм. На выступающие элементы привариваем уголки размером 30х30 мм. При этом угол направляем вверх – он выступит в качестве рельс каретки нашего станка.

3. На рельсы накладываем аналогичные отрезки уголков, перпендикулярно привариваем рельсы, которые нужны, чтобы обеспечивать поперечное движение. На них накладываем вторые элементы, которые уже приварены к платформе. Платформу собираем из уголка. Для изготовления площадки подойдет фанерный лист.

4. Фиксируем на платформе струбцины. Для их изготовления подойдут трубы, гайки и штыри.

5. Подключаем к мотору электропроводку.

6. Перед тем, как начать пользоваться станком, обрабатываем рельсы солидолом.

Долбежные станки

Долбежные станки служат для обработки труднодоступных частей металлических заготовок,которые невозможно обработать на другом оборудовании. Предназначение данных станков состоит в получении шлицевых щелей, фасонных профилей, шпоночных пазов, плоских поверхностей, пазов в отверстиях и различных канавок путем изъятия излишка металла с обрабатываемой поверхности при долблении в серийном и индивидуальном производстве.

Описание и принцип работы долбежных станков

Долбежные станки относятся к узкопрофильному оборудованию, которое спроектировано для изготовления разнообразных профилей посредством выемки излишнего материала.

Основной узел – долбежный резец – совершает возвратно — поступательные движения в вертикальной плоскости перпендикулярно рабочей поверхности. Все прочие перемещения совершаются закрепленной на рабочей поверхности деталью,обрабатываемой в данный момент на долбежном станке. Размеры обрабатываемой заготовки ограничиваются параметрами рабочей поверхности станка. Габаритные размеры станка ограничиваются наибольшим ходом долбяка, где закреплен резец, и диаметром рабочей поверхности, роль которой выполняет специальный стол.

Движение резца осуществляется благодаря электрическому, механическому либо гидравлическому приводу. Как правило, механическим приводом оснащают небольшие станки, а гидравлическим – крупногабаритные промышленные агрегаты. Механический привод приходит в движение благодаря вращательной кулисе, подключенной к многоскоростным электродвигателям.

Основные узлы и прочие элементы станка надежно закреплены в чугунной станине. В некоторых моделях долбежных станков

регулировка рабочего стола может производиться не только в стандартном режиме, но и под углом в 60 градусов.

Основными техническими характеристиками долбежных станков являются максимальный ход рабочего узла и диаметр рабочего стола. Современными машиностроительными предприятиями выпускаются долбежные станки с диаметром стола от 250 до 1700 миллиметров и ходом рабочего узла в пределах 100 -1700 миллиметров.

Для работы на долбежном станке не требуется наличие специальной подготовки. От оператора лишь требуется владеть знаниями по металлообработке.

Типы станков

Долбежные станки бывают универсальными, выполняющими основной спектр операций, и специальными для изготовления определенных деталей (зубчатых колес, пуансонов).

Долбежные станки условно можно разделить на оборудование промышленного назначения (для серийного производства) и станки для индивидуального и мелкосерийного производства.

Сфера применения

Долбежные станки не являются оборудованием массового применения, однако на предприятиях,специализирующихся на обработке металла, без них не обойтись. Долбежные станки используют для обработки металлических заготовок деталей при индивидуальном, мелкосерийном и промышленном производстве. Их используют на крупных и средних предприятиях машиностроения и станкостроения, в ремонтных мастерских и цехах,специализирующихся на механической обработке металлов, а также при изготовлении различных деталей.

Преимущества долбежных станков

Представленные на нашем сайте модели долбежных станков

по приемлемойцене отличаются высокой мощностью,которая так необходима при работе с металлом. Двигатели станков рассчитаны на высокую нагрузку, поэтому они прекрасно справятся с выполнением поставленных перед ними задач. Использование высококачественного долбежного станка позволяет помимо долбления или сверления удалять с обрабатываемой поверхности стружку и мелкую пыль, что значительно упрощает процесс обработки и дальнейшей зачистки.

Самодельные станки

Самодельный долбежник по дереву, при большом желании изготовить не так сложно. Конечно, он будет сильно уступать заводским аналогам, но со стандартными деревянными изделиями для дачи или дома он вполне справиться, плюс цена такого помощника в разы ниже серийных аналогов.


Ручная фреза для станка.

Долбежник по дереву удобнее всего делать из ручной фрезы. Конечно, за неимением таковой можно использовать электродвигатель соответствующей мощности или мощную электродрель, но в этих случаях не следует рассчитывать на продолжительную и качественную работу, ведь они не приспособлены к постоянной боковой нагрузке на вал.


Малая площадка под фрезу.

Изначально фрезер жестко крепится в горизонтальном положении. Так в процессе работы нам будет хорошо видно фрезу и сам выбираемый паз. Плюс при горизонтальном уровне хода намного проще сделать серию одинаковых отверстий.


Компоновка узлов, вид сбоку.

За основу берется толстая фанера от 10 мм. Размеры платформы варьируются в зависимости от габаритов вашего фрезера. Инструмент устанавливается строго горизонтально, по уровню, от этого зависит точность производимых работ. Для жесткой фиксации, под ручки фрезера подкладываются два одинаковых бруска, вся конструкция прижимается металлическим штырем, как на фото.

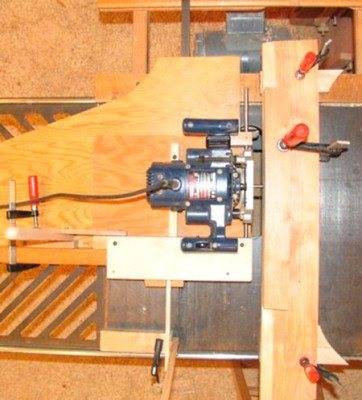

Компоновка узлов, вид сверху.

В принципе таким приспособлением уже можно работать, но регулировать глубину и размеры отверстия придется своими руками. Для обеспечения относительной точности и возможности делать одинаковые детали, понадобится небольшое усовершенствование.


Устройство рычага.

Чтобы обеспечить контролируемое поперечное и продольное движение инструмента нужно установить 2 рычага с перпендикулярным направляющим вектором. При условии, что у нас уже есть стационарная станина, нам для обустройства понадобится еще 1 лист фанеры большего размера.


Установка площадок на станину.

На большем листе, позади площадки с фрезером жестко закрепляется брусок с рычагом. На площадке крепится еще один брусок для подвижной фиксации штока. Движение осуществляется через шток между рычагом и площадкой. Таким образом, мы получаем возможность контроля заглубления.


Фиксация бруска струбцинами.

Для обеспечения поперечного движения на станине закрепляется аналогичный рычаг, только теперь он соединяется штоком с большим листом и двигаться будет перпендикулярно. Так как фанера материал тонкий, на большем листе также придется закрепить брусок для штока.

Совершенствовать это приспособление можно путем установления направляющих салазок из тонких деревянных брусков. Вышеуказанный принцип действия можно зеркально перенести на обустройства стола. В этом случае фреза будет базироваться неподвижно, а выборка будет осуществляться за счет движения стола.


Самодельный станок из электродвигателя.

На видео в этой статье показана работа долбежного станка.

Разновидности

Если говорить о разновидностях долбёжных станков, можно выделить две группы:

  1. Модели для частных мастерских, гаражей. Представляют собой машины малых габаритов, которые могут устанавливаться на верстак или иметь стальное основание. Управляются вручную. Для этого мастер устанавливает заготовку, зажимает её прижимами. Далее он запускает станок, вручную опускает рабочую часть с оснасткой к обрабатываемой детали.
  2. Промышленное оборудование. Представляет собой крупногабаритные машины, которые используются для серийного производства деталей. Пазовальный станок оснащается подвижными рабочими столами, мощным двигателем, системой охлаждения.

Станок для выборки пазов своими руками

Пазователь являет из себя стол с горизонтально прикреплённым фрезером. Паз выпиливается подачей обрабатываемой детали на фрезу, в тот момент как деталь передвигается из стороны в сторону на размер паза. Пазователи функционируют скоро, точно и прекрасно подойдут для выборки пазов под целиковые либо свободные шипы. Но цена заводского пазователя большая. Однако если есть фрезер вы сможете сделать пазователь своими руками.

Самодельный инструмент должен объединять горизонтально закреплённый фрезер, стол, который может передвигаться по осям X и У, ограничители, контролирующие ширину и глубину паза, а также систему контроля положения и крепления детали.

Скользящий стол, выполненный из МДФ, состоит из двух платформ, каждая из которых двигается вдоль своей оси в перпендикулярных направлениях по Т-образным алюминиевым профилям. Три слоя МДФ толщиной 19 мм обеспечили вес и устойчивость стола.

Т-образные профили послужили направляющими для приспособления. Они входят в пазы шириной 20 мм. К профилям прикреплены блоки из МДФ, ограничивающие ход платформы в каждом направлении.

Детали

У долбежных станков по дереву относительно простое строение, что позволяет делать их своими руками. Большинство элементов для самостоятельного создания такого устройства можно найти в домашней мастерской. Чтобы сделать долбежный станок в домашних условиях вам понадобится:

  1. Электрический мотор (например, от старой стиральной машинки).
  2. Швеллер.
  3. Два уголка с размерами 30Х30 и 50Х50.
  4. Кусок толстой фанеры.
  5. 4 гайки.
  6. Болты.
  7. Штативы.
  8. Отрезки труб.

Для корректного конструирования станка надо обладать базовыми навыками сварщика и токаря. При этом не стоит слишком злоупотреблять сварными швами, ведь они имеют свойства деформироваться при постоянных нагрузках или вибрациях. Если вы знаете, что не сможете самостоятельно сварить элементы конструкции, то обратитесь за помощью к знакомому, который обладает большими навыками в этой области.

Особенности долбежного устройства

Профессиональные и самодельные станки имеют схожую, относительно простую конструкцию, в которой реализуется один из двух принципов выполнения реза:

  • с помощью подвижного рабочего инструмента на неподвижной столешнице;
  • путём подачи детали на подвижных салазках к режущему органу.

По расположению инструмента по отношению к обрабатываемой детали:

  • параллельно столешнице, рез происходит в горизонтальной плоскости;
  • перпендикулярно к столешнице, с движением сверла в вертикальной плоскости.

Как правило, при самостоятельном изготовлении долбежного станка режущий инструмент крепится к двигателю напрямую или через ременную передачу, располагается в горизонтальной плоскости, параллельно основанию. В более профессиональных исполнениях или самодельных станках на основе пресса, фрезерного или сверлильного станка рабочее устройство имеет вертикальный ход по отношению к основанию.


Основные элементы режущей части инструмента для долбежного станка

Долбежный станок по дереву своими руками

При выполнении столярных работ, долбежный станок по дереву своими руками дает возможность сделать паз, гнездо, выбрать канавку. Вращающийся рабочий орган (сверло, фреза) совершает поступательное движение и возвращается в исходное положение. Для получения вытянутого паза заготовку перемещают перпендикулярно сверлу, совмещая просверленные отверстия в единую выборку.

Самодельный долбежный станок по дереву

Типы оборудования

Выбирать свой тип станка начинают с планирования объемов необходимой продукции в среднесрочной перспективе. Исходя из этого, определяют нужную оснастку для работы:

  1. Производство строительных деталей, соединений деревянных элементов на мебельных предприятиях предполагает использование промышленных станков большой производительности.
  2. Для разовых потребностей можно получить результат при помощи дрели и стамески. В этом случае придется затратить больше времени на выборку древесины и подгонку входящего шипа, но не будет простаивать самодельный долбежник без работы.
  3. В частной мастерской, где потребность в этом виде обработки периодически возникает, лучше поставить самодельный долбежный станок, дающий возможность быстро сделать несколько деталей из дерева.

Оборудование промышленного производства для небольших столярок часто имеет вертикальный ход рабочего органа по отношению к столу. У долбежного станка по дереву своими руками применяют более удобное для ручных операций горизонтальное расположение сверла. Исключения составляют установки, переделанные на базе пресса, сверлильного или фрезерного станка.

Особенности устройства

Сначала необходимо не только представить, какая будет конструкция у долбежника по дереву, но и разработать чертежи с выверенными размерами. Скомпоновать требуется такие основные части:

  • сварная устойчивая рама из швеллера и уголка (50×50 мм, 30×30 мм) высотой 0,9 – 1 м;
  • электродвигатель мощностью 0,75 – 2 кВт, 220/380 В;
  • вал со шкивом ременной передачи вращающего момента от двигателя на одном конце, патроном под максимально требуемый размер долбежного инструмента (до Ø 16 мм) – с другого конца;
  • столешница из металла или ДСП с ограничителем подачи на сверло, плавно настраиваемая по высоте (может иметь рычажную подачу, как по горизонтали, так и по вертикали для сложных проточек);
  • прижимы (струбцины);
  • пульт вкл/откл.

Габариты рабочей зоны определяют из планируемых размеров обрабатываемых деталей. Не стоит делать слишком большой стол «на будущее».

Оснащать дополнительными опциями самодельный долбежник можно, исходя из собственного опыта и потребностей – совмещать на одном столе функции ручного фрезера, строгального и пильного станков. В таком комбинированном случае незадействованные режущие головки и не участвующие в процессе обработки дерева приспособления снимаются, остаются только технологические проемы в плите стола.

При установке рабочим органом ручного фрезера нужно уделять особое внимание центровке оси двигатель-фреза по горизонтали. Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень

Если в качестве плиты стола станка используется фанера (толщина не меньше 10 мм), то упор корпуса фрезера должен быть выполнен на деревянные бруски, а прижимать сверху металлический стержень.

Подвижные платформы

Плита с обрабатываемой деталью может быть в подвижном варианте исполнения. В самодельных долбежных станках по дереву используют 2 вида такого решения:

  • каретка на направляющих из уголка 30×30 мм;
  • рычажная подача исполнительного режущей головки или листа с заготовкой (продольный и поперечный движущие рычаги).

Подвижность резца позволит зрительно контролировать заглубление сверла. Движение плиты рычагом дает возможность точнее рассчитывать усилие, соблюдать размер и чистоту долбежной обработки.

Инструмент

На долбежник по дереву, сделанный по чертежам своими руками, многие предпочитают ставить обыкновенное сверло. Им привычней работать. Начать работать специальным инструментом без навыков сразу получается не у всех (из переписки на форумах). Однако, освоившие профессиональные долбежные сверла и фрезы, предпочитают только их из-за качества полученных пазов, проточек.

Долбежные сверла

Такой инструмент пригоден для обработки мягких и твердых пород древесины, может точно вырезать стандартное гнездо в готовом изделии (двери, мебель заводского производства).

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Профессиональное оборудование

Станок долбежный цепной по дереву наиболее распространен в производстве. Именно на его примере рассмотрим устройство долбежного станка по дереву.

К основным моментам можно отнести:

  1. Специальная цепь является главным элементом конструкции. Она имеет огромное количество отдельных звеньев, которые соединены между собой шарнирным способом. При этом каждое звено представлено фрезерным зубом, который затачивается специальным образом.
  2. Основные узлы предназначены для передачи движения и корректировки процесса обработки. Рассматриваемая цепь натягивается на специальную направляющую планку, по которой и движется цепь. Зубья проводят удаление дерева, после чего образуется стружка и паз.

Как ранее было отмечено, при производстве различных моделей используется практически одинаковая схема долбежного станка по дереву. Она достаточно проста, несколько напоминает сверлильный станок. К основным моментам можно отнести:

  1. Основной элемент конструкции — станина, которой крепятся и другие узлы.
  2. На станине крепится подвижный суппорт, который имеет электродвигатель и стол. Следует учитывать, что узел, на котором проводится крепление заготовки, представлен столом с зажимным элементом.
  3. От электродвигателя вращение передается при помощи ремня. Ременная передача используется при производстве различных конструкций.

Есть модель, которая работает по несколько иному принципу. Суппорт с режущим элементом находится в неподвижном состоянии, а стол может двигаться благодаря механическому или гидравлическому приводу. Бытовой вариант исполнения, как правило, не имеет привод.

Деревообрабатывающий долбежный станок

Долбежный станок основные узлы имеет различного типа в зависимости от эксплуатационных качеств. Примером можно назвать модели с ЧПУ, которые в последнее время пользуются большой популярностью. Популярность связана с возможностью создания пазов, которые имеют высокую точность.

При рассмотрении того, как работает долбежный станок по дереву отметим, что принцип работы зависит от компоновки оборудования: различные типы долбежных станков могут иметь вертикальное или горизонтальное расположение режущего инструмента.

Однако наибольшей популярностью пользуется горизонтальный долбежный станок по дереву, так как подобная компоновка определяет компактность конструкции и возможность ее быстрой наладки.

Строение и принцип действия долбежного станка

Самодельный долбежный станок состоит из следующих основных частей:

  • основание, на котором устанавливается подвижная платформа для крепления столярных заготовок;
  • электродвигатель мощностью до 2 кВт;
  • вал – на одном конце устанавливается ременная передача к двигателю, на другом — патрон под исполнительный вращающийся инструмент (долбяк, сверло, фреза);
  • держатели деталей, тиски;
  • рычаги для подъёма/опускания и регулировки движения стойки;
  • кнопка включения/выключения;
  • дополнительные опции, в зависимости от рабочих задач.


Общая схема устройства долбежного станка

В основе принципа работы самодельного долбежного агрегата – возвратно-поступательное движение вращающего сверлильно-долбежного инструмента. Процесс изготовления отверстий в деревянных деталях происходит по следующей схеме:

  • заготовка устанавливается на стойке и надёжно закрепляется тисками;
  • сверло (резак) закрепляется в патроне вала, мотор запускается;
  • при подвижной конструкции рамы, заготовка подаётся на сверлильный (долбежный) инструмент, который проделывает отверстие нужных параметров и конфигурации.

Чтобы получить паз вытянутой формы, заготовку перемещают перпендикулярно сверлу, просверленные отверстия совмещаются в единую выборку. Ход долбяка, который можно регулировать, определяет размер выборки.


Делаем паз вытянутой формы

Последовательность создания

Если вы уже нашли все необходимые материалы, то можете приступать к формированию станка. В ходе изготовления рекомендуем придерживаться этой инструкции:

  • Используя швеллер, создайте раму для станка. Именно по этому узлу будет передвигаться платформа устройства. На левой стороне швеллера привариваем базис для крепления электрического мотора. В нем следует просверлить отверстия для болтов.
  • На правую сторону швеллера необходимо приварить металлическую планку с длиной соответствующей ходу каретки. Пластина должна выступать на 5 мм с каждой стороны швеллера.
  • На выступающие элементы пластины необходимо наварить уголки с размерами 30Х30. Элементы должны быть прикреплены углов вверх. Этот угол будет выполнять функцию рельс для каретки нашего станка.
  • На уровне с продольными рельсами привариваем такие же уголки в поперечном направлении. Они необходимы для перемещения каретки в поперечной плоскости. На все рельсы накладываем такие же уголки, приваренные к платформе.
  • Вырезаем из толстой фанеры площадку для платформы.
  • Из гаек, отрезков трубы и штырей формируем самодельные струбцины и крепим их к платформе.
  • Электрический кабель с вилкой присоединяем к мотору.

Перед использованием станка рельсы следует смазать солидолом.

Видео: самодельный долбежный станок.

Вывод

Я считаю, что для выборки точных пазов в деревянных заготовках, для бизнеса и хобби, хорош Энкор Корвет 91 – недорогой, с подвижным столом и широким диапазоном настроек, ремонтопригоден и укомплектован разными насадками. А то, что он может потребовать незначительной доработки, без вмешательства в конструкцию, позволяет настроить его с учётом ваших индивидуальных потребностей.

Станок 7А420, хоть и не самый востребованный станок в металлообработке, но его возможности: набивка пазов, шлицов и штампов, долбление фасонных и плоских поверхностей, обработка круглых деталей и зубчатых колёс – избавляют ваших слесарей от необходимости использовать не по назначению токарные и фрезерные станки. К тому же он дешевле в обслуживании.
