Электрические резьбонарезные клуппы

Ручные инструменты

Ручные приспособления являются основным видом для нарезания резьбы в быту, их применение имеет следующие особенности:

  • Доступность. Ручные приспособления имеют самую низкую цену среди устройств подобного типа поэтому доступны любому хозяину.
  • Функциональность. При нанесении нарезки используется основное устройство (плашкодержатель, вороток), в которое вставляется режущий инструмент с нужными параметрами.

Рис. 5 Плашка Зубр и метчики в наборах резьбонарезного инструмента

Компактность. Ручные приспособления занимают мало места и не требуют для проведения операций большого пространства.

Промышленность выпускает готовые наборы из метчиков и плашек разных размеров для нарезки резьбового профиля – это существенно упрощает задачу поиска необходимых приспособлений.

Инструменты для ручной обработки – метчик

Метчик является основным устройством для прорезания внутренней резьбы, которая редко используется в трубопроводных линиях. Порядок работы с метчиком состоит из нескольких простых этапов:

  1. Смазывают внутренние стенки заготовки машинным маслом, помещают метчик в вороток и вставляют в отверстие, следя за тем, чтобы не было перекосов. Рабочий конец метчика имеет конусную форму, поэтому снимать внутреннюю фаску нет необходимости.
  2. Совершают несколько вращательных движений по часовой стрелке в направлении витков, затем вращают метчик обратно. Процедуру повторяют несколько раз, делая 3 – 4 прохода вперед и назад.
  3. Извлекают метчик наружу и очищают его кромки от стружки, такую же операцию проводят и с внутренними стенками заготовки. Если элементы не очищать от стружки, профильные зубцы могут быть повреждены из-за ее попадания в канал.

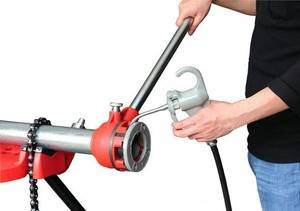

Рис. 6 Ручной резьбонарезной инструмент для труб в работе

Использование плашки

С помощью плашки удобно делать внешнюю нарезку на заготовках малого диаметра, перед проведением процедуры элемент с нужными параметрами вставляется в плашкодержатель, дальнейшие операции выполняются в следующем порядке:

  1. Напильником, наждачной бумагой или болгаркой снимают фаску с торца внешних стенок заготовки, машинным маслом смазывают резцы и обрабатываемую поверхность.
  2. Помещают плашку поверх детали и делают несколько оборотов, стараясь держать инструмент строго по центральной оси заготовки. Затем отворачивают ее обратно и снова вращают вперед, проходя большее расстояние.
  3. После 3 – 4-х проходов в разных направлениях плашку снимают и очищают поверхность детали и резцов от стружки.

При резке плашкой или метчиком рационально использовать отдельные элементы для черновой и чистовой обработки – это упрощает процесс и повышает качество профильной поверхности резьбовых витков.

Рис. 7 Клуппы трубные

Применение клуппа

Клупп является ручным резьбонарезным инструментом, современной модификацией плашки и работает по одинаковому с ней принципу. Его основные отличия от плашки:

  • направляющая цилиндрическая часть с ребрами;
  • возможность установки в специальную трещотку с прочной удобной ручкой;
  • длинные резцы, с неполным сечением с краю и постепенно переходящие в основной профиль, поэтому резьба режется постепенно, что упрощает и облегчает проведение работ;
  • возможность замены изношенных резцов в головке на новые;
  • проблемы при нарезании короткой резьбы из-за неполной прорезки поверхности в конечной части. В этом случае дополнительно используют плашку или обрезают клупп до зубцов с полным профилем.

Проведение работ клуппом при нарезании аналогично действиям с плашкой, его можно проворачивать электроинструментом, трещоткой с ручкой или разводным газовым ключом, зажимая ребра цилиндрической направляющей части.

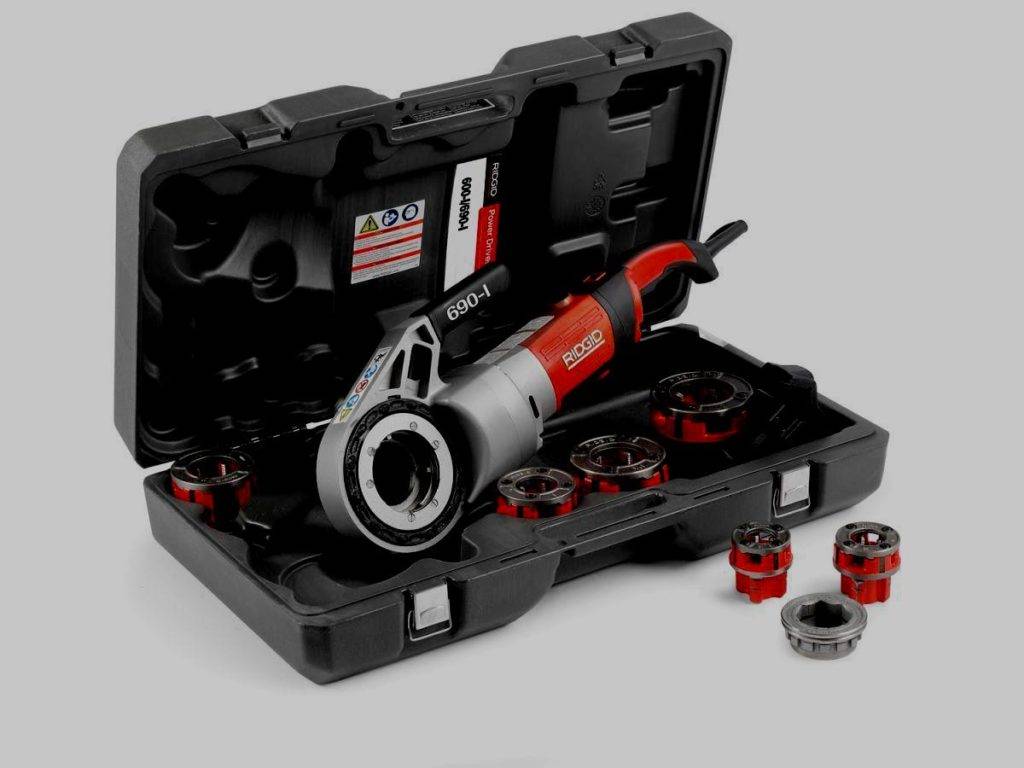

Рис. 8 Трубные электрические резьбонарезные клуппы

Клупп трубный — виды

Несмотря на простое конструктивное устройство, в торговой сети представлено большое разнообразие как простых механических, так и электрических различных видов моделей. Обычно клуппы реализуются в наборах, отличающихся между собой количеством головок.

Рис. 7 Механические клуппы с ребрами под газовый ключ

Ручные механические

Как отмечалось выше, клуппные резаки продают в наборах, для одноразовых работ есть возможность приобрести головку нужного диаметра в единичном экземпляре. В этом случае ее накручивают на трубы газовым ключом с ребристыми губками, которые цепляются за четыре выступа на цилиндрической головке.

В торговой сети реализуют плашкодержатели стандартной конструкции, имеющие по периметру винты для крепления головки и два патрубка с внутренней резьбой, в которые вкручиваются ручки. При отсутствии трещотки их можно использовать для проворачивания головки клуппа при соответствии диаметров, зафиксировав ее крепежными болтами. Понятно, что таким приспособлением довольно сложно сделать нарезку в труднодоступных местах.

Ручные с трещоткой

Это основная разновидность реализуемых в торговой сети клуппных резаков, трещотка позволяет вращать головку при небольшом угле поворота рукоятки. Основное отличие в трещотках — различное число зубцов, чем больше их количество, тем на более малый угол можно поворачивать ручку. Каждая трещотка обладает функцией реверса для выкручивания головки в обратном направлении.

Электрические

Электроинструмент относят к профессиональным, с его помощью можно нарезать большие объемы трубной резьбы. Обычно в стандартный комплект входит электропривод, не менее 4-х головок и струбцина, которую прикручивают к трубе и фиксируют в ней агрегат.

Головка электроклуппа имеет таблеткообразную форму с выступающей цилиндрической муфтой шестигранной (восьмигранной) или другой формы. Электропривод позволяет легко наносить резьбу на короткие трубные участки (для этого не используют струбцину) перевернутыми гребенками без предварительного нанесения фаски на наружную кромку.

Рис. 8 Клуппы с электроприводом в работе

Виды резьбовых соединений и их преимущества

Основными разновидностями соединений элементов трубопроводов является резьба и сварка, последний способ практически всегда применяется на промышленных магистралях большого диаметра и при монтаже газопроводных линий.

В быту не слишком много людей владеет сварочными аппаратами и необходимыми навыками сварщика, для них стыковка трубных элементов возможна только с использованием резьбы, которую не сложно нарезать своими руками.

При эксплуатации различают правую и левую резьбу на цилиндрических и конических деталях, последняя используется в промышленных системах высокого давления и не находит применения в быту.

Рис. 2 Трубная цилиндрическая резьба – ГОСТ 6357-81

В ГОСТ 15763-2005 на резьбовые и фланцевые соединения трубопроводов, рассчитанных на рабочее давление до 63 бар, перечислено около десятка типов соединений трубопроводов и схем их сборки. Все их можно разбить на несколько групп:

  • с ввертным концом корпусных деталей;
  • с развальцовкой трубной кромки;
  • с шаровым или приварным ниппелем;
  • с врезающимися, зажимными и упорными кольцами.

Рис. 3 Схема и порядок соединения стальных труб

Резьба имеет следующие преимущества перед другими способами:

  • Герметичность и прочность. Показатель достигается за счет использования специальной нарезки, параметры которой зависят от трубных размеров. При соблюдении стандартов правильно выполненная прорезка обеспечивает надежный, долговечный и герметичный стык.
  • Удобство монтажа и демонтажа. Монтаж трубопроводной линии посредством резьбы, в отличие от сварки, не требует наличия электроэнергии, специальных приспособлений из дорогих массивных сварочных аппаратов, может проводиться в любых погодных условиях разводным гаечным ключом. Трубопроводную магистраль всегда можно разобрать без повреждений при ремонте или изменении конфигурации.
  • Скорость работ. Стыковка двух труб по сравнению со сваркой отнимает минимум времени – достаточно с помощью разводного ключа несколько раз повернуть накидную гайку или муфту.
  • Не требуется квалификация. При монтаже резьбовых узлов не требуется специальная подготовка и навыки. При наличии резьбообразующего инструмента и правильном подборе размеров режущих плашек, получить качественную нарезку при соблюдении технологии может каждый.
  • Соединение разноразмерных фрагментов. В отличие от сварки, при помощи резьбовых переходных муфт достаточно просто перейти от трубопровода с большим диаметром к малому и наоборот.

Рис. 4 Некоторые типы резьбовых соединений

Устройство и назначение

Максимальный диаметр труб, с которыми может быть совместим электрический клупп, равен двум дюймам. Такой инструмент обеспечивает легкое, точное и надежное создание резьбовых соединений.

Электрический клупп для нарезания резьбы отличается высокой производительностью работы, такие инструменты могут быть мобильными и компактными.

Резьбонарезной инструмент электрического типа как нельзя лучше подходит для нарезки резьбы в местах, отличающихся труднодоступностью, что особенно актуально при монтаже водопровода. Используя электрический клупп нет необходимости в применении физических усилий.

Еще одна положительная особенность такого инструмента для нарезания резьбы на трубах, заключается в легкости транспортировки и простоте подготовки к дальнейшей эксплуатации.

Клупп для резьбы разного диаметра

Клупп для нарезки резьбы состоит из основной функциональной части – резцов, которые имеются и на обычной ручной плашке (лерке). Резцы располагаются в держателе, который одновременно выполняет функцию направляющей.

Обычная плашка для нарезания изготавливается с применением дорогостоящих видов стали, при этом предельная прочность нежно только резцам, которые и выполняют основную функцию – нарезку резьбы на трубах.

Электрический клупп – это, по сути, плашка, лишенная дорогих и мало функциональных деталей, он состоит из прочного держателя и резцов.

С помощью такого инструмента можно будет с высокой степенью точности и достаточно быстро нарезать резьбу на трубе.

Эффективность работы можно в разы увеличить, если электрический клупп оснастить специальной насадкой, обеспечивающей работу инструмента в особо труднодоступных местах.

Основные преимущества

Электрический клупп, выполняя функции обычной плашки, легко подготавливается к работе – ручка вставляется в держатель и с ее помощью выполняются вращательные движения.

Трубный клупп разного диаметра

Резцы подвергаются замене и легко снимаются с держателя, они могут быть приобретены отдельно. Рекомендуется приобретать резцы того же производителя, который изготовил инструмен. Среди прочих преимуществ следует отметить:

  • обеспечение высококачественной нарезки резьбы в трубах из стали с размерами от 1/2″ до 1.1/4″;
  • возможность выполнения работ в ограниченном пространстве;
  • возможность нарезки как стандартной правой, так и конической левой резьбы;
  • электродвигатель может выбирать направление хода, а скорость вращения меняется кнопкой;
  • резцы отличаются высокой износоустойчивостью и способны выдерживать продолжительные нагрузки.

Правила пользования инструментом

После многократного применения следует соблюдать несложные правила:

  1. Своевременно менять изношенные части.
  2. При нарезании резьбы обязательно использовать смазку. Она облегчит процесс нарезки, обеспечит охлаждение рабочей поверхности, увеличив срок эксплуатации.
  3. Регулярно освобождать поверхность от стружки. Для этого периодически производить вращение в сторону, обратную нарезанию.

В случае выхода резцов из строя всегда есть возможность приобрести запасные. Правда, при покупке надо иметь их образцы, чтобы они подошли по посадочным местам.

Приобретение клуппа — удачное решение для ремонтных работ в домашних условиях, а также для профессионалов в сфере предоставления услуг населению и организациям. Недорогое, простое в применении устройство позволит качественно выполнить восстановление старых и монтаж новых трубопроводов.

Способ восстановления резьбы

Повреждённую резьбу можно полностью восстановить по следующей технологии:

1. Рассверлить резьбовое отверстие до диаметра, указанного в приведённой ниже таблице 2. Нарезать в нём резьбу особого профиля специальным метчиком 3. Ввернуть в полученную резьбу спиральную ремонтную вставку (футорку из прочной нержавеющей стали, с помощью специального инструмента.

Резьбовая вставка

После такой операции резьба становится более прочной, чем первоначальная в исправном состоянии. Этот эффект особенно заметен, когда резьба выполнена в мягком материале, например, алюминии. При срыве болта (шпильки) в резьбовой вставке эффект “закусывания” отсутствует. Сорванный болт (шпильку) можно легко вывернуть.

Посмотрите видео, как используется резьбовая вставка

Какие возможности есть у резьбовых вставок

Особенно актуален этот способ для восстановления резьбовых отверстий в корпусных деталях автомобильных двигателей, например, свечного отверстия. Резьба под свечу становится очень прочной и надёжной.

Резьбовая вставка вкручена Резьбовая вставка вкручена

Если сорвана резьба под шпильку, иногда рассверливают её, и нарезают резьбу следующего размера. В таком случае приходится применять ступенчатую шпильку неизвестного происхождения, сомнительного качества. Да и не всякую ступенчатую шпильку найдёшь в нужный момент. Если же отремонтировать отверстие с применением резьбовой вставки, остаётся возможность применить штатную, фирменную шпильку.

Ещё одно применение ремонтных резьбовых вставок – в латунных гайках выхлопного коллектора. Получается гайка, совмещающая очень прочную резьбу и свойство не «пригорать» к шпилькам.

Владельцам некоторых иномарок стоит обратить внимание и на возможность замены резьбы М12 х 1,5 на резьбу М12 х 1,25. Нередко случается, что болт с такой резьбой повреждён, а найти его в розничной сети в вашем городе практически невозможно (в нашем магазине есть такие болты)

Токарь приличный болт не выточит, т.к. резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки.

Если заменить резьбу в корпусной детали на более распространённую в России М12 х 1,25, появляется возможность подобрать болт необходимых размеров и прочности в ассортименте Российских и Европейских производителей автомобильного крепежа, представленных в нашем каталоге.

Видео – как работает резьбовая вставка, демонстрация

Какие инструменты применяются при восстановлении резьбы

1. Сверло

Диаметр сверла выбирается из таблицы.

Таблица подбора диаметров свёрл для наиболее распространённых резьбовых отверстий

№ п/пРазмеры восстанавливаемой резьбыДиаметр сверла
1М5 х 0,85,2
2М6 х 16,3
3М8 х 18,3
4М8 х 1,258,4
5М10 х 110,25
6М10 х 1,2510,4
7М10 х 1,510,5
8М12 х 1,2512,25
9М12 х 1,512,5
10М12 х 1,7512,5
11М14 х 214,5
12М14 х 1,514,5
13М14 х 1,25 (под свечу)14,25

2.Метчик

Для ремонта свечного отверстия рекомендуется метчик ступенчатый. Он центрируется в старом отверстии своей заходной частью, и сразу нарезает новую резьбу, минуя операцию рассверливания.

Ступенчатый метчик существенно уменьшает риск порчи свечного отверстия, но он заметно дороже обычного.

Для удлинения метчика при ремонте глубоко утопленного свечного отверстия можно использовать обычную торцовую двенадцатигранную головку на 10 с соответствующим инструментом.

3.Шпиндель (инструмент для вворачивания вставки)

Рабочая часть шпинделя похожа на резьбовую часть болта, с зацепом на торце.

4.Вставка ремонтная

Вставка представляет собой спираль ромбовидного профиля.

На одном конце её имеется поводок, за который вставка вращается шпинделем. Вставки имеют разные длины.

Цены на клуппы

Стоимость на данный вид приспособлений зависит от множества факторов. Держатели выпускаются в зависимости от размера трубы и способа закрепления резцов. Цена набора резцов зависит от типа металла, из которого они изготовляются. Высокопрочный чугун дешевле легированной стали высокого качества.

Цены на ручные модели

Ручные трубные приспособления могут использоваться при любых погодных условиях, в помещениях с увеличенной влажностью, при отсутствии электричества и в местах, к которым трудно подобраться. Они подойдут для работ небольшого объема в квартире, даче и гараже. Стоимость одного приспособления, рассчитанного на один размер купить его можно до тысячи рублей.

Обзор некоторых производителей:

  • Stayer
    1. со сменными резцами на трубы не больше 1” – 350–400 рублей;
    2. со сменными резцами на трубы более 1“ – 450–700 рублей;
  • Sturm – до 500 рублей;
  • Fit
    1. для труб не более 1” – до 700 рублей;
    2. для труб более 1“ – до 1 000 рублей;
  • Зубр
    1. со сменными резцами обыкновенного качества – до 600 рублей;
    2. со сменными износостойкими резцами – до 800 рублей;
  • СибрТех с трещоткой – до 700 рублей.

Обзор некоторых производителей, оснащающих свою продукцию трещотками:

  • Dexx – до 2 500 рублей;
  • Зубр – до 4 500 рублей;
  • Мамонт – до 5 000 рублей;
  • Voll – до 12 000 рублей.

Обратившись к каталогам производителей можно найти комплекты с ценой до 85 000 рублей, которые предназначены для профессиональной деятельности и имеют полный спектр комплектующих.

Цены на электрические модели

Приспособления с электрическим приводом не отличаются большой маневренностью, но этот недостаток с лихвой компенсируется скоростью и промышленным масштабом выполнения работ. С их помощью проводят монтаж коммуникаций трубопроводов. Так же как у ручных трубных клуппов в электрических моделях идет разделение на профессиональные и бытовые модели.

Цена на них зависит от:

  • производителя;
  • класса прибора;
  • используемых материалов;
  • мощности привода;
  • функционала.

Обзор некоторых производителей:

  • SQ : в комплекте набор головок, струбцина, масленка и сам прибор – до 50 000 рублей;
  • Rems: в комплекте кроме стандартного набора головки с левой резьбой – до 115 000 рублей;
  • Great – до 60 000 рублей.

Как видно, чем больше разнообразна комплектация, тем выше цена.

Пошаговая инструкция к нарезанию резьбы при помощи плашки

Плашка для нарезания резьбы на трубах выглядит как гайка из закаленной стали, внутри которой расположено отверстие в виде цветка, грани ближайшие к центру покрыты острыми режущими поверхностями, а «лепестки» позволяют стружке спокойно отводится, не мешая работе.


Работа с инструментом не вызывает сложностей:

  • Крепко установите трубу вертикально. Она тоже должна быть подготовлена — отчищена от краски, фаски и др. Ручка-трещетка для нарезки трубной резьбы держит лерку подходящего размера, а на трубу намазываете смазку.
  • Плашку размещаете строго перпендикулярно по отношению к трубе. Если будет отклонение хотя-бы на 5-10 градусов, то труба уже будет испорчена.
  • Начните двигать ручку держателя по часовой стрелке.
  • Когда необходимое пространство покроется резьбой, поднимите резак вверх и вновь пройдитесь вниз по уже нарезанному, чтобы выемки были более четкие.


Данное видео — демонстрация правильного использования плашки. Наглядные действия следуют после подготовительных этапов, перечисленных выше:

Не забывайте периодически смазывать резак и трубу. Действуйте плавно, спокойно. Не дергайте плашку во время работы и не оставляйте незавершенный процесс.

Прочие характеристики

Качественный клупп должен отвечать следующим требованиям:

  1. Комплектация – желательно, чтоб клуппы продавались сразу с несколькими запасными плашками. Кроме того, производитель должен добавлять в комплект различные насадки для разных видов резьбы. При этом все дополнительные элементы обязательно должны быть высокого качества и из прочных материалов.
  2. Мощность – данный параметр имеет значение в случае покупки электрической модели. Чем выше мощность, тем больше скорость работы.
  3. Размер – этот пункт имеет значение в случае необходимости транспортировки инвентаря. Особенно это касается электроверсий, т. к. их вес может доходить до 20 кг. Пользователю следует ориентироваться на свое удобство и выносливость при перевозке товаров больших габаритов.
  4. Удобство эксплуатации – рукоятка аппарат должна быть эргономичной, т. к. ее приходится держать в руках длительное время. Также стоит учитывать возможность удаления отработанной стружки в процессе создания резьбы.
  5. Сборка – естественно, этот пункт должен быть выполнен безукоризненно. Особенно это касается профессиональных электрических моделей.

Клуппы с трещоткой и одной ручкой

Трещотку хорошо использовать для нарезания резьбы при реконструкции и ремонте трубопроводов с малым диаметром труб, когда доступ к трубе ограничен стеной (или даже двумя). Использование ручного инструмента с двумя ручками в таких условиях невозможно. Устройство клуппа простое — это круглый держатель для сменных головок, оборудованный ручкой с трещоткой.

Большинство моделей комплектуются дополнительным удлинителем ручки для увеличения рычага. Каждый держатель имеет ограничения по количеству сменных головок и имеет определенный диапазон использования (по диаметру нарезаемой резьбы). Универсальных клуппов под все типы головок нет.

Каждая головка оснащается четырьмя сменными плашками (резцами). Расположение плашек имеет строго определенное значение — на каждой из них есть номер, которому соответствует такой же на головке. Устойчивость положения относительно трубы обеспечивается за счет направляющих в самой головке.

Приходится иногда встречать и такую классификацию как «клуппы без ручки». А в качестве иллюстрации приводят изображения сменных головок (как на предыдущей фотографии). В качестве держателя предлагают использовать газовый ключ.

Но это чисто отечественное изобретение находчивых слесарей. Газовый ключ можно попробовать даже запатентовать как универсальный плашкодержатель трубный для нарезки резьбы под все типов головок.

Выгода конечно в этом есть — можно купить не дорогой комплект, а всего лишь 2-3 сменных головки (например, ½, ¾ и 1 дюйм). Тем более, что это реально — они продаются как аксессуары к клуппам, а газовые ключи есть наверняка у каждого рачительного хозяина.

Для чего нужны такие строительные инструменты

Области применения механизма разнообразные: теплоснабжение, подвод воды, прокладка канализационных труб, газоснабжение. Помимо этого, изделие используется в таких случаях:

  1. При возникновении необходимости соорудить сборные конструкции: легкие лестницы, теплицы, беседки и так далее.
  2. При монтаже системы отопления, когда нужно соединить металлические и полипропиленовые элементы.
  3. При прокладке водопроводной сети. Инструмент поможет сделать нарезки на чугунных, медных и металлических изделиях, в том числе и выполненных из нержавейки.
  4. Неотъемлемое устройство при бурении скважин и колодцев.
  5. Без приспособления невозможно проложить канализационную систему.

Прежде, чем наносить нарезку, необходимо очистить место от ржавчины и краски. Клупп должен свободно помещаться в пространстве между стеной и трубами. Отрезаются элементы болгаркой после тщательной разметки.

Использование электрического резьбонарезного электроинструмента

Используя резьборез для труб электрический, можно существенно ускорить проведение работ и повысить их качество, стандартные резьбонарезные головки имеют размеры 1/2, 3/4, 1 и 1.1/4 дюйма. Помимо головок, в набор входит электроинструмент и струбцина, нарезание производят в следующей последовательности:

  1. Закрепляют на поверхности заготовки струбцину при помощи винта, надевают головку от электрического клуппа вместе с электроинструментом на заготовку и фиксируют его ручку в боковой трубке струбцины.
  2. Прижимают электроприбор к торцу, включают обратный ход (против часовой стрелки) вращения головки до надежного схватывания с трубной кромкой, затем переключают направление движения устройства на прямое для нанесения профиля. При выполнении резьбонарезных операций резцы покрывают специальным маслом, облегчающим резку и предотвращающим попадание стружки под ножи.
  3. После прямого прохода на всю длину попеременно включают обратный и прямой ход, для того, чтобы освободить канал от стружечных вкраплений. Реверс переключают несколько раз, после чего извлекают головку резьбореза с заготовки.

При этом необходимо следить, чтобы стружка не попадала под ножи – для этого ее убирают кисточкой и периодически смазывают ножи специальным маслом, препятствующим ее налипанию.

Устройство. Как работать с электрическим клуппом

Питается данный прибор от электросети и имеет внушительный коэффициент передачи усилия на резцы. Реализуется это за счёт того, что в конструкцию электрического клуппа входит многоосный редуктор. Например, в этом компоненте модели Gerat имеются семь валов с шестернями, которые были подвергнуты процедуре СВЧ-закаливания. Корпус передаточного механизма изготавливается из алюминиевого сплава. Исполнение закрытого типа, дополнительного внесения смазки не требуется.

На посадочное место резьбонарезная часть вставляется внешним восьмигранником. Установка/снятие головок выполняется с предварительным отключением от электросети.

Последовательность этапов и особенности нарезания резьбы электрическим клуппом выглядят так:

закрепите это устройство фиксирующей струбциной параллельно предполагаемому обработке участку трубы. При этом ось головки должна совпадать с осью заготовки. Контролируйте также расстояние между корпусом инструмента и фиксатором. Оно должно быть достаточным, чтобы нарезать резьбу требуемой длины;
проверьте направление вращения плашки;
нанесите на участок резьбонарезное масло. Поддерживайте всё время его достаточное количество для уменьшения нагрева резцов и нагрузки трения;
чтобы обеспечить равномерный заход резца, подготовьте торец трубы – развальцуйте его и снимите фаску

Если срез будет не под прямым углом, резьба нарежется неправильно;
особое внимание обратите на то, как зайдут первые два витка, потом нарезка резьбы будет выполняться автоматически. Электрический клупп Rothenberger даёт скорость прямого хода 15-20 оборотов в минуту

При реверсе головка вращается более интенсивно – 60 об/мин;
работая со старыми трубами, удерживайте их газовым ключом, поскольку на режущие кромки прикладывается большое усилие;
резьба стандартного размера получается при совмещении выходной кромки режущей гребёнки головки с краем трубы;
перед очередной операцией очищайте гребёнки от старого масла и стружки;
с клуппом Rothenberger работайте из устойчивого удобного положения. Пространство должно быть достаточным для неподвижного уверенного удержания электроинструмента.

Работа с электрическим клуппом имеет свои особенности и требует строгого соблюдения правил

Правила пользования инструментом

Как ручная, так и электрическая модели клуппа наиболее просты в применении. При этом есть маленький, но обязательный для изготовителя работ набор правил, обеспечивающий качество резьбы, удобство работника и сохранность инструмента.

При нарезании клуппом резьбы на трубу работают существенный крутящий и изгибающий моменты, по этому инструмент должен быть надежно закреплен на трубе через направляющую, дополнительное крепление может потребоваться и для самой трубы.

Качество резьбы в большинстве случаев зависит от правильного захода резцов, для чего на срезе трубы обязана быть сделана заходная фаска – в зависимости от диаметра и толщины стенки трубы при помощи напильника, угловые шлифовальные машины, фаскореза или подвальцовки молотком. Пользоваться клуппом, как и иным металлорежущим инструментом, необходимо с применением смазывающе-охлаждающей жидкости. Порезать резьбу клуппом будет намного легче с применением отработанного масла, консистентной смазки или моющей жидкости.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Метчик

Метчик- инструмент для нарезания внутренней резьбы, является болтом из инструментального металла, со сформированными режущими кромками и стружечными канавками.Для изготовления внутренней резьбы в вязких материалах, может использоваться несколько метчиков (2-5), которые отличаются высотой профиля (для снижения усилия резания).Метчики для нарезания резьбы в сквозных и глухих отверстиях, обладают конструктивными отличиями (у метчиков для глухих отверстий заходная часть короче).Современные метчики изготавливают из быстрорежущей стали или твердого сплава.В пластичных металлах возможно формирование резьбы методом пластической деформации, без резания, соответственно такие метчики называются- раскатниками.Метчик является основным инструментом для нарезания внутренних отверстий вручную.Для уменьшения трения и предотвращения заклинивания метчика, его резьбу выполняют с обратной конусностью (затылованием).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
