Алюминиевые сплавы

Олово

Чистое белое оловоЧистое олово

(Sn) — серебристый металл белого цвета, очень мягкий и пластичный, ковкий. Температура плавления чистого олова (232 °С), поэтому олово относится к легкоплавким металлам. Отлитая из олова палочка сгибается с характерным хрустом, вызванным трением друг о друга отдельных кристаллов (попробуйте сами, можно использовать олово, которое применяется для пайки). Интересно, что ниже 13,2 °С устойчива другая модификация —серое олово , которое имеет структуру алмаза.

Переход белого олова в серое олово начинается уже при температуре 13,2 0 C и при низкой температуре происходит спонтанно, хотя для проведения его в лабораторных условиях требуется ввести небольшую затравку серого олова. Этот переход называют «оловянной чумой»: олово рассыпается в серый порошок, утрачивая металлические свойства. Правда, при сплавлении олова с другими металлами процессы превращения происходят медленнее. Охрупчивание олова — «Оловянная чума» послужила причиной гибели в 1912 г. английской экспедиции под руководством Роберта Скотта, направленной к Южному полюсу: керосин путешественники хранили в сосудах, паянных оловом.

Серое олово

Обратный переход из серого олова

вбелое олово происходит намного быстрее, — достаточно поместить серое олово в горячую воду на минуту.

Олово реагирует с растворами кислот с образованием солей олова. Сплав Вуда

, состоящий из свинца (25%), олова (12,5%), кадмия (12,5%) и висмута (50%), плавится уже в горячей воде, при температуре 69 °С.

Основные характеристики алюминиевых сплавов

Алюминий — известнейший элемент, обладающий малой плотностью (2,7 г/см³) и низкой температурой плавления (около 660 °С). Такое свойство, как высокая пластичность, существенно облегчает прокатку, ковку, волочение и другую обработку этого металла. Кроме того, он характеризуется хорошей электро- и теплопроводностью.

Литейные алюминиевые сплавы отливаются в индукционных печах по специальным технологиям. В качестве исходного материала может выступать не только первичное, но и вторичное сырьё, например, стружка. В последнем случае лом проходит тщательную предварительную подготовку с целью очищения его от грязи, масла и других инородных включений.

Литейные и деформируемые алюминиевые сплавы имеют следующие свойства:

• коррозионную стойкость;
• малую линейную усадку;
• способность к максимальному заполнению ёмкости формы;
• высокую устойчивость к появлению трещин, раковин, газовых пористых пустот и прочих дефектов;
• хорошую жидкотекучесть, позволяющую создавать сложные по конфигурации заготовки.

Для промышленных нужд алюминиевые сплавы поставляются в чушках и отливках. Конкретные свойства материала зависят от вида используемых добавок и их процентного содержания в основной массе.

Принципы маркировки

Довольно большое количество сложностей возникает с определением марки материала. Маркировка алюминиевых сплавов проводится так, чтобы их можно было просто определить. Как правило, каждому составу присваивается свой номер, который может состоять из цифр и букв.

Среди особенностей маркировки можно отметить нижеприведенные моменты:

1. Начинается маркировка с одной или нескольких букв, которые указывают на состав.
2. Кроме этого марки имеют цифровой порядковый номер.
3. В конце обозначения также может указываться цифра, которая указывает на особенности проведенной термической или иной обработки.

Разберем применяемые правила обозначений на конкретном примере сплава Д17П. Первая буква указывает на то, какой именно состав. В данном случае это дюралюминий. Все дюралюминии имеют определенный химический состав, однако концентрация основных элементов может существенно отличаться. Поэтому число 17 – порядковый номер, указывающий на конкретный материал (то есть с определенными качествами). В конце есть буква, которая применяется для обозначения полунагартованного сплава. Данный метод обработки предусматривает воздействие давления без предварительного нагрева сплава, а значит прочность будет вполовину меньше максимального значения.

В заключение отметим, что каждый состав обладает своими особыми физико-механическими качествами. Данные свойства определяют то, куда именно будет направлен материал для изготовления деталей или дальнейшей обработки. Наиболее важными свойствами принято считать пластичность, теплопроводность, электрическую проводимость и другие. Немаловажным фактором также является то, насколько качественно было проведено изготовление материала. Применение современных технологий позволяет с высокой точностью контролировать концентрацию тех или иных элементов, исключает вероятность появления различных дефектов. В большинстве случаев производство проводится в соответствии с ГОСТ и другими мировыми стандартами.

Коррозионные свойства в водных средах

Алюминий — очень реакционноспособный металл с высоким воздействием на кислород. Тем не менее, этот металл обладает высокой устойчивостью к большинству атмосферных воздействий и к большому разнообразию химических веществ. Это сопротивление обусловлено инертным и защитным свойством пленки оксида алюминия, которая образуется на металлической поверхности. Поэтому в большинстве сред скорость коррозии алюминия со временем быстро снижается. Лишь в нескольких случаях, например, в едком натре, скорость коррозии приближена к линейной.

Коррозионная стойкость алюминиевых сплавов в значительной степени обусловлена защитной оксидной пленкой, которая в течение нескольких секунд достигает толщины до 10 нанометра на только что открытом металле. На продолжение роста заметно влияет окружающая среда, ускоряясь при повышении температуры и влажности.

Погружение в воду приводит к быстрому загустению оксида. Поведение оксида может быть модифицировано примесями или легирующими добавками. В алюминиево-магниевых сплавах присутствие магнезии в оксиде придает характерный цвет металлу, хранящемуся во влажных условиях.

Возможное влияние незначительных примесей или добавок хорошо проиллюстрировано в случае олова, модифицирующее воздействие которого на оксид используется для получения высокоэлектроотрицательного потенциала в алюминиевых анодах с расходуемым покрытием.

Разновидности изделий и ГОСТ

Сегодня производство алюминиевых листов регламентируется ГОСТом 21631−76. Изделия могут иметь разное предназначение, потому они делятся на несколько типов:

1. Кислостойкие. Часто используются для изготовления сварочных емкостей и топливных баков, что обуславливается высокой антикоррозийной стойкостью и отличной обработкой. Производится продукция из сплавов с марками АМг, которые подвергаются легированию магнием и марганцем. Такие изделия также нередко используются при производстве радиаторов, рамных конструкций и заклепок.
2. Технические: отличный материал для изоляции и отделки. Применение технического алюминия позволяет сэкономить благодаря небольшому весу листов из него и хорошей гибкости.
3. Перфорированные с гладкой поверхностью: используются для усиления углов гипсокартонных конструкции, решеток воздухоотводов и декоративных элементов. Изделия перфорированного типа могут обладать отверстиями разной формы, которые создаются с помощью специального прессовального оборудования.
4. Пищевые: для таких листов применяются нагартованные и отожженные сплавы. Эти изделия имеют высокую степень гигиеничности, так как в их составе нет никаких легирующих компонентов и примесей.

Уточняющие моменты маркировки

В маркировке невозможно указать все нюансы: возможные допустимые отклонения от химического состава, особенности изготовления отливок из различных сплавов. Некоторые уточняющие пояснения в ГОСТ:

при разработке проектной документации указывается одна из общепринятых маркировок;

металлы, используемые для заполнения выплавляемых моделей, подходят для работы с оболочковыми формами;

на чушках из первичного алюминия, выплавленных из давальческой шихты известного химического состава, из примесей указывается только железо;

допустимая доля меди для отливок, применяемых в судостроении: в марке АЛ2 Cu не должна превышать 0,3%, в АЛ28 – 0,1%;

в новых конструкциях не рекомендуется использовать литье из сплавов с маркировкой «АЛ» марок 13, 5М7, 27-1, 27;

для литья под давлением допускается отсутствие магния в АЛ11, отсутствие титана в АЛ 22, снижение концентрации бериллия до 0,006% в АЛ 34;

элементы с низкой концентрацией указаны в сумме общих примесей.

Литейные алюминиевые сплавы

Технологии получения деталей и заготовок путем литья применяются на протяжении многих лет. Они хороши тем, что позволяют получать самые различные формы, которые могут иметь сложные поверхности. Сплавы на основе алюминия могут переходить в текучее состояние при более низких температурах, чем другие металлы. Именно поэтому процесс изготовления различных деталей существенно упрощается.

Среди других особенностей материала данной группы отметим:

1. После формирования устойчивой кристаллической решетки полученную поверхность достаточно легко подвергать механической обработке.
2. Получаемые заготовки рассматриваемым методом также хорошо поддаются обработке методом давления.

Литейные алюминиевые сплавы получили весьма широкое применение в различных отраслях промышленности, особенно тех, в которых нужно получать сложные корпусные детали. За счет литья по форме существенно упрощается дальнейшая механическая обработка.

Литейные алюминиевые сплавы

Основные требования, предъявляемые к литейным алюминиевым сплавом – сочетание хороших литейных свойств и оптимальных физико-механических качеств. Данную группу можно разделить на:

1. Конструкционные герметичные. Этот тип материала характеризуется высокими литейными качествами, а также удовлетворительной коррозионной стойкостью и механической обрабатываемостью. Как правило, получаемые заготовки и изделия в дальнейшем не подвергаются термической обработке для повышения эксплуатационных качеств. Для изготовления средних и крупных деталей, которые зачастую представлены корпусами, достаточно часто проводится легирование состава.
2. Высокопрочные и жаропрочные. Довольно часто подобный состав дополнительно легируется титаном, за счет чего обеспечиваются высокие эксплуатационные качества. Жаропрочность выдерживается в пределах 350 градусов Цельсия. Для упрочнения состава проводится закалка на протяжении достаточно длительного периода. Довольно часто подобный сплав применяется при получении крупногабаритных заготовок самого различного предназначения.
3. Коррозионностойкие составы характеризуются тем, что обладают высокой коррозионной стойкостью при эксплуатации в самых различных агрессивных средах. Структура хорошо подается обработке методом резания и сваривания. Однако стоит учитывать относительно невысокие литейные свойства.

Последняя разновидность алюминиевых сплавов достаточно часто применяется при изготовлении деталей, которые будут эксплуатироваться при воздействии морской воды.

Виды сплавов

Сплавы алюминия делятся на литейные и деформируемые. Химический состав деформируемого вида (а горячекатаные листы относятся именно к нему) определяется ГОСТами 4784−97 и 1131. По виду упрочнения данные сплавы подразделяются на упрочняемые высоким давлением и термоупрочняемые. Но зачастую специалисты классифицируют материал иначе, основываясь на его характеристиках. Сплавы термоупрочняемые бывают:

• высокого уровня прочности: В95 и В93;
• жаростойкими: 1201, Д20, АК-4 и АК-4−1;
• среднепрочными и высокопластичными: АД-35 (авиали), АД-31 и АД-33;
• стандартной прочности: 1915 и 1925;
• дюрали: Д-18, Д-1 и Д-16;
• ковочными: АК-6 и АК-8.

К нетермоупрочняемым алюминиевым сплавам относятся следующие:

• магналии (среднепрочные высокопластичные): АМг-6, АМг-1, АМг-2 и др.;
• низкопрочные высокопластичные: АМц и Д-12, АДО и АД-1.

Микроструктура нелегированного алюминия

Железо и кремний

Поскольку железо и кремний являются основными и обязательными примесными элементами, а также поскольку растворимость железа в твердом алюминии очень мала, то в микроструктуре всех марок алюминия — кроме рафинированного, особо чистого алюминия — видны фазы алюминий-железо и алюминий-железо-кремний. В литом равновесном состоянии в нелегированном алюминии могут присутствовать следующие фазы: FeAl _3, Fe ₃ SiAl _12, Fe ₂ Si ₂ Al _9.

Второстепенные примеси

Второстепенные примеси, например, медь и марганец, находятся в слишком малом количестве, чтобы образовывать собственные фазы, но могут участвовать в образовании других фаз. Чтобы их обнаружить требуется высокое разрешение микроскопа и сложные методики идентификации фаз .

Литейный алюминий

Литейные марки алюминия относятся к серии 1хх литейных сплавов по международной классификации алюминия и его сплавов. Хотя часто их называют сплавами (alloys), нет оснований относить их полноправным сплавам: они содержат не менее 99,00 % алюминия и формально не имеют легирующих элементов, однако, в отличие от марок первичного алюминия в них контролируют отношение содержания железа и кремния.

Эти марки-сплавы литейной серии 1хх применяются для отливки роторов электрических двигателей (таблица 6). Роторы обычно отливаются на машинах литья под высоким давлением, которые специально разработаны для этой цели. Типичный алюминиевый ротор показан на рисунке 1. Эти марки литейного алюминия серии 1хх применяются также в некоторых других случаях, которые не требуют сложных форм отливок.

Таблица 6 – “Роторные” марки литейного алюминия

Рисунок 1 – Типичный алюминиевый ротор электрического двигателя

В этих роторные “сплавах” установлены не только пределы чистоты алюминия, но и также отношение содержания железа и кремния. Это обеспечивает образование интерметаллических частиц, которые в меньшей степени, чем другие отрицательно влияют на литейные свойства этих “сплавов”, а также на их электрическую проводимость.

Поскольку нелегированный алюминий стоит дешевле, чем роторные сплавы, были попытки заменить их на марки первичного алюминия при изготовлении роторов. Например, слитки первичного алюминия Р1020 имеют ту же чистоту, как и “сплав” 170.2, но без контроля соотношения содержания железа и кремния, а также неконтролируемое содержание титана и ванадия. Опыт показал, что игнорирование этих различий ведет к разбросу характеристик электрической проводимости и низким литейным свойствам алюминия при отливке роторов .

• Самый чистый «роторный» алюминий (170.1) является самым трудным для литья: он в самой большой степени подвергается усадочному растрескиванию.
• Наоборот, наименее чистый алюминий 100.1 льется намного легче при минимальном растрескивании .
• Более чистые марки алюминия, например, 99,80% и 99,85 %, еще более склонны к растрескиванию при их литье, чем марка алюминия 170.1 .

Классификация алюминиевых сплавов

Классификацию алюминиевых сплавов – сплавов алюминия – производят по различным критериям, в том числе:

• по методу обработки – литейные и деформируемые
• по механизму упрочнения – термически упрочняемые и деформационно упрочняемые
• по основным легирующим элементам

Две категории: литейные и деформируемые

Две категории алюминиевых сплавов

• литейные
• деформируемые

Литейный алюминиевый сплав – сплав алюминия, который предназначен в первую очередь для производства отливок.

Деформируемый алюминиевый сплав – сплав алюминия, который предназначен в первую очередь для производства алюминиевых изделий горячей и/или холодной обработкой давлением.

Деформируемые сплавы

Деформируемые алюминиевые сплавы сначала разливают в слитки (круглые или прямоугольные), а потом обрабатывают по различным технологиям обработки давлением – горячей и холодной – до придания им нужной формы:

• прокаткой – для получения листов и фольги;
• прессованием – для получения профилей, труб и прутков;
• формовкой – для получения более сложных форм из катанных или прессованных полуфабрикатов;
• ковкой для получения сложных форм с повышенными механическими свойствами, а также:
• волочением, штамповкой, высадкой, вытяжкой, раскаткой, раздачей, гибкой и т. п.

Популярные деформируемые алюминиевые сплавы серии 6ххх, которые применяют для производства прессованных алюминиевых профилей, представлены ниже на рисунке 7.

Рисунок 7 – Основные алюминиевые сплавы серии 6ххх

Литейные сплавы

Литейные алюминиевые сплавы в расплавленном состоянии разливают непосредственно в их конечную форму одним из различных методов, таких как, литье в песчаные формы, литье в кокили или литье под давлением. При литье применяют сложные литейные формы. Эти сплавы часто имеют высокое содержание кремния для улучшения их литейных свойств.

У этих двух категорий алюминиевых сплавов классификация по легирующим сплавам различная: в целом в них добавляются одни и те же легирующие элементы, но в разных количествах.

Прочность и другие механические свойства алюминиевых сплавов, как деформированных, так и литейных, определяются в основном их химическим составом, т. е. содержанием в алюминии легирующих элементов, а также вредных примесей. Однако возможно изменение этих свойств для достижения их оптимального сочетания путем дополнительной обработки сплавов – термической или деформационной, или и той, и другой. В результате этого сплав изменяет свои первоначальные механические свойства и получает свое окончательное состояние, в котором и поставляется заказчику. Упрочняющую термическую обработку применяют как к литейным, так и к деформированным сплавам, Они в этом случае называются сплавами, упрочняемыми термической обработкой.

Два механизма упрочнения

Два класса алюминиевых сплавов:

• термически упрочняемые
• деформационно упрочняемые (нагартовываемые)

Термически упрочняемые сплавы

Термически упрочняемый сплав – сплав, который может быть упрочнен соответствующей термической обработкой (рисунки 2, 3 и 4).

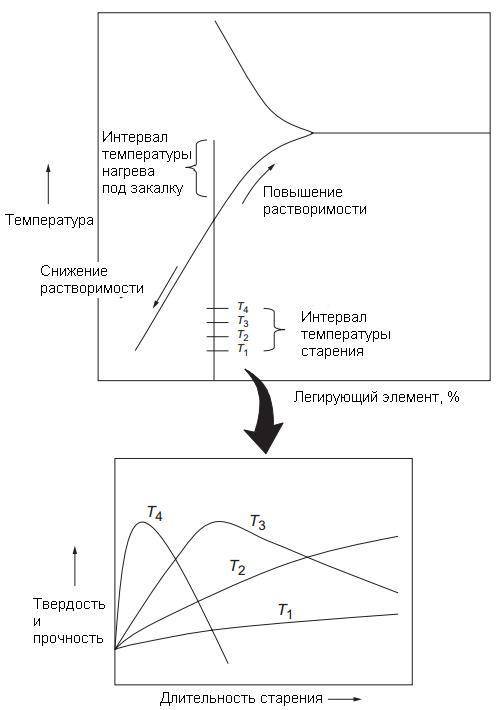

Рисунок 2 – Закалка и упрочнение старением алюминиевых сплавов

Рисунок 3 – Типичное термическое упрочнение старением

Рисунок 4 – Эффект термического упрочнения на механические свойства сплава 7075

Нагартовываемые сплавы

Деформационно упрочняемый сплав (“термически неупрочняемый”, нагартовываемый) – сплав, который упрочняется только путем деформационной обработки (рисунки 5 и 6), а не термической обработкой.

Рисунок 5 – Влияние холодной пластической обработки – нагартовки – на прочность, твердость и пластичность алюминиевых сплавов

Рисунок 6 – Кривые нагартовки (деформационного упрочнения) термически неупрочняемых алюминиевых сплавов

Серии и системы легирования

• Все алюминиевые сплавы – и деформируемые , и литейные – подразделяются на серии по главным легирующим элементам.
• Каждая серия алюминиевых сплавов, деформируемых и литейных, включают одну, две или три различных системы легирования.
• Система легирования может включать только главный легирующий элемент (выделены ниже жирным шрифтом) или еще дополнительно один или более легирующих элементов.

Серии деформируемых сплавов

• 2ххх – Al-Cu, Al-Cu-Mg, Al-Cu-Mg-Si, Al-Cu-Li
• 3xxx – Al-Mn
• 4xxx – Al-Si
• 5xxx – Al-Mg
• 6xxx – Al-Mg-Si
• 7xxx – Al-Zn, Al-Zn-Mg, Al-Zn-Mg-Cu
• 8xxx – Al-Fe, Al-Fe-Ni, Al-Li-Cu-Mg

Серии литейных сплавов

• 2xx – Al-Cu, Al-Cu-Ni-Mg, Al-Cu-Si,
• 3xx – Al-Si-Cu, Al-Si-Cu-Mg, Al-Si-Mg
• 4xx – Al-Si
• 5xx – Al-Mg
• 7xx – Al-Zn
• 8xx – Al-Sn

Марки алюминия

Технический вид материала делится на определенные марки, которые закреплены за соответствующими стандартами, например АД0 по ГОСТ 4784-97. При этом в классификацию входит и металл высокой частоты, чтобы не создавать путаницу. Данная спецификация содержит следующие марки:

1. Первичный (А5, А95, А7Е).
2. Технический (АД1, АД000, АДС).
3. Деформируемый (АМг2, Д1).
4. Литейный (ВАЛ10М, АК12пч).
5. Для раскисления стали (АВ86, АВ97Ф).

Кроме того, выделяют и категории лигатуры – соединения алюминия, которые используются для создания сплавов из золота, серебра, платины и других драгоценных металлов.

Маркировка алюминия и алюминиевых сплавов

Чистый алюминий маркируется в зависимости от содержания в нем примесей, различается;

• А999 — алюминий особой чистоты;
• А995, А99, А97, А95 — алюминий высокой чистоты;
• А85, А8, … — алюминий технической чистоты.

        Алюминий особой чистоты применяется в производстве полупроводниковых приборов и для исследовательской работы.

        Алюминий высокой чистоты применяется для плакирования деталей электро- и радиооборудования.

        Алюминий технической чистоты используется для приготовления алюминиевых сплавов, изготовления проводов, прокладок

      Технический  алюминий  обозначается    буквами  АД   (алюминий деформируемый), в случае использования более чистого алюминия ставится цифра  1. Сочетание букв АМ_г и АМ_ц означает сплав алюминия (А) с магнием (M_г) и марганцем (М_ц). У сплавов алюминия с магнием цифра показывает процентное содержание магния. Так, например, сплавы марок АМ_гЗ, АМ_г5, АМ_г6 содержат соответственно 3, 5 и 6% магния.

Сплавы в виде полуфабриката обозначаются буквами, которые ставятся после маркировки сплава: А — означает, что сплав повышенного качества, из лучшего алюминия; М — мягкий, отожженный; П — полунагартованный (степень обжатия 40%): Н — нагартованный (степень обжатия 80%). Так, отожженные сплавы обозначаются АДМ, АМцАМ, полунагартованные — АМгАП и нагартованиые — АД1Н. АМгЗН.

       Дюралюминий обозначают буквой Д и цифрой, показывающей условный номер сплава, например сплав Д1, Д16, Д18, Д20. Некоторые сплавы, разработанные и последнее время, с маркировкой В65 ВД17 (дюралюминий, покрытый тонким слоем чистого алюминия для придания сплаву коррозионной стойкости) называют алькледом (Альклед это термин, торговая марка)

       Высокопрочный сплав алюминия с цинком и магнием обозначается В94, В95, В96 (вторая цифра указывает номер сплава).

       Состояние полуфабрикатов высокопрочных сплавов и характер плакировки также имеют буквенно-цифровую маркировку: М— мягкий, отожженный; Т— термически обработанный, закаленный и естественно состаренный. T1- термически обработанный, закаленный и искусственно состаренный; Н — нагартованный (нагартовка листов дюралюминия около 5—7%, а сплавов В95—3%); H1—усиленно нагартованный (нагартовка листов около 20%); В — повышенное качество выкатки закаленных и состаренных листов; О — повышенное качество выкатки отожженных листов; Б — листы без плакировки или с технологической плакировкой; УП — утолщенная плакировка (8% на сторону); ГК — горячекатаные листы, плиты; ТПП — закаленные и состаренные профили повышенной прочности (для Д16).

        Геометрическая маркировка. В конце маркировки для листового материала указывается его толщина в миллиметрах, а для профилей — условное цифровое обозначение формы сечения и размеров. Например, маркировка Д16АТНВЛ2,5 означает, что плакированный листовой дюралюминий Д16 — повышенного качества, термически обработан, нагартован и имеет повышенное качество выкатки. Толщина листа 2,5 мм.

       Заклепочные сплавы. Сплавы, идущие на изготовление заклепок, имеют в маркировке букву П (сплав для проволоки), например ДЗП, Д16П.

       Алюминиевые сплавы для ковки и горячей штамповки обозначаются буквами АК (алюминиевые ковочные) и цифрой — условным номером сплава, например сплавы АК4, АК4-1, АК6, АК6-1, АК8. Дополнительная цифра -1  показывает, что сплав является близкой модификацией сплава без цифры.

        Разработанные в последнее время ковочные сплавы имеют нестандартную маркировку, например сплав Д20.

       Литейные алюминиевые сплавы обозначаются буквами АЛ (алюминиевые литейные) и цифрой, показывающей условный номер сплава, например сплав АЛ2, АЛ4. АЛ9 и т. д. Исключение составляют новые марки литейных сплавов ВИ-11-3, В300, В14-А.

        Силумины. В зависимости от состава все алюминиевые литейные сплавы делятся на силумины, представляющие собой сплавы алюминия и кремния (АЛ2. АЛ4, АЛ9), и легированные силумины — сплавы алюминия и кремния с добавкой меди (АЛЗ, АЛ5. АЛ9) или магния (АЛ 13, ВИ-11-3). Применяются также альтмаг — сплав алюминия и магния (АЛ8)—и сплавы алюминия с медью (АЛ7, АЛ 19).

       Режимы термообработки. Для литейных алюминиевых и магниевых сплавов применяют следующие обозначения режимов термической обработки: T1— старение; Т2 — отжиг; Т4 — закалка; Т5 — закалка и частичное старение; Т6 —закалка и полное старение до наибольшей твердости; Т7 — закалка и стабилизирующий отпуск; Т8 — закалка и смягчающий отпуск. Например, обозначение АЛ4Т6 показывает, Что сплав АЛ4 подвергается термической обработке по режиму Т6, состоящему из закалки и полного старения.

Виды и свойства алюминиевых сплавов

Работая с этим металлом и смесями на его основе, важно знать свойства алюминиевых сплавов. От этого будет зависеть область применения материала и его характеристики. Классификация алюминиевых сплавов приведена выше

Ниже будут описаны самые популярные виды сплавов и их свойства

Классификация алюминиевых сплавов приведена выше. Ниже будут описаны самые популярные виды сплавов и их свойства.

Алюминиево-магниевые сплавы

Сплавы алюминия с магнием обладают высоким показателем прочности и хорошо поддаются сварке. Дополнительного компонента в состав не добавляют более 6%. В противном случае ухудшается устойчивость материала к коррозийным процессам. Чтобы дополнительно увеличить показатель прочности без ущерба защите от коррозии, алюминиевые сплавы разбавляются марганцем, ванадием, хромом или кремнием. От каждого процента магния, добавленного в состав, показатель прочности изменяется на 30 Мпа.

Алюминиево-марганцевые сплавы

Чтобы увеличить показатель коррозийной устойчивости, алюминиевый сплав разбавляется марганцем. Этот компонент дополнительно увеличивает прочность изделия и показатель свариваемости. Компоненты, которые могут добавляться в такие составы — железо и кремний.

Сплавы с алюминием, медью и кремнием

Второе название этого материала — алькусин. Марки алюминия с добавлением меди и кремния идут на производство деталей для промышленного оборудования. Благодаря высоким техническим характеристикам они выдерживают постоянные нагрузки.

Алюминиево-медные сплавы

Смеси меди с алюминием по техническим характеристикам можно сравнить с низкоуглеродистыми сталями. Главный минус этого материала — подверженность к развитию коррозийных процессов. На детали наносится защитное покрытие, которое сохраняет их от воздействия факторов окружающей среды. Состав алюминия и меди улучшают с помощью легирующий добавок. Ими является марганец, железо, магний и кремний.

Алюминиево-медные сплавы

Алюминиево-кремниевые сплавы

Называются такие смеси силумином. Дополнительно эти сплавы улучшаются с помощью натрия и лития. Чаще всего, силумин используется для изготовления декоративных изделий.

Сплавы с алюминием, цинком и магнием

Сплавы на основе алюминия, в которые добавляется магний и цинк, легко обрабатываются и имеют высокий показатель прочности. Увеличить характеристики материала можно проведя термическую обработку. Недостаток смеси трёх металлов — низкая коррозийная устойчивость. Исправить этот недостаток можно с помощью легирующей медной примеси.

Авиаль

В состав этих сплавов входит алюминий, магний и кремний. Отличительные особенности — высокий показатель пластичности, хорошая устойчивость к коррозийным процессам.
