Сталь 10 качественная углеродистая: ГОСТ, характеристики, состав

Основные свойства

Сталь 10 (ГОСТ определяет концентрацию всех химических элементов и наличие определенных характеристик) относится к группе конструкционных углеродистых металлов.

Широкая область применения материала связана с особыми эксплуатационными характеристиками:

Хорошая пластичность, что позволяет применять их для производства штампованных деталей. Для выпуска большого количества продукции часто применяется технология холодной штамповки.
Хорошая степень свариваемости материала. Применение сварочного аппарата не требует предварительного нагрева заготовки. Процесс сварки может проводится при применении различных технологий. Получаемый шов характеризуется отличной прочностью и надежностью, дополнительная термическая обработка не требуется.
Структура характеризуется хорошей коррозионной стойкостью. Стоит учитывать, что эта сталь не относится к группе нержавеек, так как в состав не включается большое количество хрома или других легирующих элементов. Стойкость к влаге существенно расширяет область применения материала, однако поверхность может реагировать на воздействие некоторых кислот и других химических элементов.
Стоит учитывать и низкую теплостойкость. Именно поэтому ст10, характеристики которой определяют широкое распространение в машиностроительной области, нельзя применять при изготовлении деталей, которые подвержены активному износу. Слишком сильный нагрев может привести к существенному ухудшению эксплуатационных характеристик. К примеру, нагрев на момент трения становится причиной снижения износоустойчивости, а также твердости поверхности.
Есть возможность провести обработку резанием. Это свойство также указывается в ГОСТ 1050-88. Заготовки из рассматриваемой стали легко обрабатывать на станках и ручных инструментом.
Высокий предел выносливости определяет применение материала при изготовлении ответственных деталей, которые предназначены для длительной работы.
Прокаливаемость позволяет также существенно расширить область применения изготавливаемых деталей.

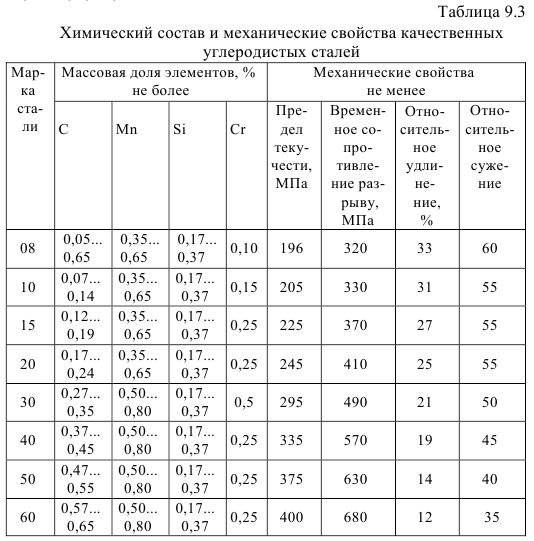

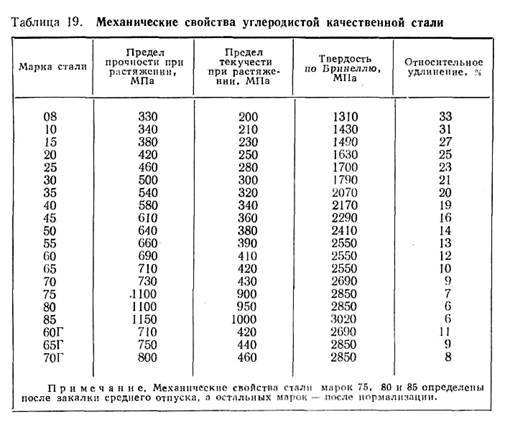

Механические свойства стали 10

Для улучшения основных качеств проводится термообработка стали 10. Она позволяет существенно повысить твердость поверхности. Процесс термической обработки может привести к тому, что структура становится хрупкой. Именно поэтому следующий шаг заключается в отпуске для снижения внутренних напряжений. Охлаждение заготовки проводится на открытом воздухе или в воде, а также масле. В последнее время чаще всего используется масло, так как равномерное охлаждение позволяет снизить вероятность появления серьезных дефектов в виде окалины и структурных трещин.

Химический состав

Стандарт	C	S	P	Mn	Cr	Si	Ni	Fe	Cu	Al
TУ 14-1-1365-75	0.11-0.15	≤0.03	≤0.025	0.6-0.9	≤0.2	0.3-0.5	0.6-0.9	Остаток	≤0.2	0.02-0.07
TУ 14-1-2376-78	0.11-0.15	≤0.025	≤0.025	0.6-0.9	≤0.2	0.3-0.5	0.6-0.9	Остаток	≤0.2	0.02-0.07

Fe — основа. По ТУ 14-1-1251-75 и ТУ 14-1-1365-75 химический состав представлен для стали марки 10ГН. В трубной заготовке допускаются отклонения по химическому составу от регламентируемого: по углероду ±0,010 %, по марганцу ±0,10 %, по кремнию ±0,10 %, по никелю ±0,050 %, по сере +0,005 %, по фосфору +0,005 %, по меди +0,10 %, по хрому +0,050 %. По ТУ 14-1-2376-78 химический состав представлен для высококачественной стали марки 10ГНА. Допускаются отклонения по химическому составу: по углероду ±0,010 %, по марганцу ±0,10 %, по кремнию ±0,10 %, по никелю ±0,050 %, по сере +0,005 %, по фосфору +0,005 %, по меди +0,10 %, по хрому +0,050 %.

Лист 15ХСНД ГОСТ 6713-91

Компания БМК СТАЛЬ отгружает от 1 листа металлопрокат марки стали 15ХСНД для мостостроения и спецназначения по ГОСТ 6713-91 и ТУ 14-1-5120-2008.

Сталь 15ХСНД используют для изготовления элементов сварных металлоконструкций и различных деталей. К изделиям из 15ХСНД предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от -70 до +450°С.

Задать вопрос по наличию продукции, уточнить цену и стоимость доставки предлагаем, обратившись по телефону +7 (351) 223-14-76.

Аналог (заменитель) марки стали 15ХСНД ГОСТ 6713-91:

Дополнительные условия к металлопрокату по требованию Покупателя в соответствии с ГОСТ, ТУ и др. НТД:

1. 100%-УЗК 0, 1, 2, 3 класса сплошности по ГОСТ 22727-88.2. Обрезная кромка.3. Плоскостность: высокая, особо высокая.4. Термообработанный: контролируемая прокатка, нормализцаия, закалка с высоким отпуском, высокий отпуск.5. Z-свойства по ГОСТ 28870-90, относительное сужение в направлении толщины проката, не менее 15%, 25%, 35%.

Товары группы:

НАИМЕНОВАНИЕ	ЦЕНА

Лист г/к 15ХСНД 8х2130х11700 ГОСТ 6713-91	52 000,00
Лист г/к 15ХСНД 10х2250х12100 ГОСТ 6713-91	52 000,00
Лист г/к 15ХСНД 12х2300х12200 ГОСТ 6713-91	52 000,00
Лист г/к 15ХСНД 14х2450х12050 ГОСТ 6713-91	52 000,00
Лист г/к 15ХСНД 16х2505х12000 ГОСТ 6713-91	52 000,00
Лист г/к 15ХСНД 18х2400х12000 ГОСТ 6713-91	53 000,00
Лист г/к 15ХСНД 20х2650х12300 ГОСТ 6713-91	53 000,00
Лист г/к 15ХСНД 24х2300х11500 ГОСТ 6713-91	53 000,00
Лист г/к 15ХСНД 25х2350х11400 ГОСТ 6713-91	53 000,00
Лист г/к 15ХСНД 30х2100х10500 ГОСТ 6713-91	53 000,00
Лист г/к 15ХСНД 32х2506х12100 ГОСТ 6713-91	53 000,00
Лист г/к 15ХСНД 36х2000х9800 ГОСТ 6713-91	53 000,00
Лист г/к 15ХСНД 40х2500х10000 ГОСТ 6713-91	53 000,00
Лист г/к 15ХСНД 45х2500х6500 ГОСТ 6713-91	53 000,00
Лист г/к 15ХСНД 50х2500х9800 ГОСТ 6713-91	53 000,00

Наличие, размеры листа, цену уточняйте в отделе продаж.

В наличии листы: толщина 8мм-50мм ширина 1500-2500 мм длина 2500-12500 мм

Характеристики стали 15ХСНД:

Химический состав в % материала 15ХСНД ГОСТ 6713-91:

C	Si	Mn	Cr	Ni	Cu	P	S
не более
0,12-0,18	0,4-0,7	0,4-0,7	0,6-0,9	0,3-0,6	0,2-0,4	0,035	0,035

Механические свойства листов при испытании на растяжение и изгиб:

шириина проката, мм	механические свойства при растяжении для проката всех категорий поставки	Ударная вязкость KCU (α1) Дж/см², для проката категорий, при температуре, °С	Испытание на изгиб в холодном состоянии до параллельности сторон для проката категорий
Временное сопротивление σB, Н/мм²	Предел текучести σ_{T, Н/мм²}	Относительное удлинение δ_5, %	1	2	3	1 и 2	3	1	2, 3
-40	-60	-70	+20	-20
после механического старения
не более
8-32	490-685(50-70)	345(35)	21	29(3,0)	29(3,0)	29(3,0)	29(3,0)	29(3,0)	d= 2a	d=1,5a
33-50	470-670(48-68)	335(34)	19	—	29(3,0)	29(3,0)	29(3,0)	29(3,0)	d= 2a	d=1,5a

Механические свойства: sв — Предел кратковременной прочности , sT — Предел пропорциональности (предел текучести для остаточной деформации), d5 — Относительное удлинение при разрыве , y — Относительное сужение , KCU — Ударная вязкость , [ кДж / м2]HB — Твердость по Бринеллю ,

Физические свойства: T — Температура, при которой получены данные свойства , E — Модуль упругости первого рода , a — Коэффициент температурного (линейного) расширения (диапазон 20o — T ) , [1/Град]l — Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]r — Плотность материала , [кг/м3]C — Удельная теплоемкость материала (диапазон 20o — T ), [Дж/(кг·град)]R — Удельное электросопротивление,

Свариваемость: Без ограничений. Способы сварки РДС и АДС под флюсом и газовой защитой, ЭШС.

Сталь марки 15ХСНД расшифровка:

15 указывает на среднее содержание углерода в стали 0,15%Х— хромС— кремнийН— никельД— медь

Доставка спецтранспортом листа 10ХСНД, 15ХСНД ГОСТ 6713-91:

Лист 15ХСНД-3 ГОСТ 6713-91 для северного исполнения:

Лист 15ХСНД-3 ГОСТ 6713-91 10мм, 12мм, 16мм, 20мм, 25мм, 32мм, 40мм, 45мм, 50мм:

Лист 15ХСНД ГОСТ 19281-14 4мм, 5мм, 6мм:

Виды и марки стали

Марка:	У10А
Класс:	Сталь инструментальная углеродистая
Используется для проката:	Сортовой и фасонный металлопрокат: ГОСТ 1435-99 , ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006 Калиброванный пруток: ГОСТ 1435-99 , ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78 Шлифованный пруток и серебрянка: ГОСТ 1435-99, ГОСТ 14955-77 Полоса: ГОСТ 103-2006, ГОСТ 4405-75 Поковки и кованные заготовки: ГОСТ 1435-99, ГОСТ 4405-75 , ГОСТ 1133-71. Лента: ГОСТ 2283-79 , ГОСТ 21997-76
Использование в промышленности:	Инструмент, работающий в условиях, не вызывающих разогрева режущей кромки: метчики ручные, рашпили, надфили, пилы для обработки древесины, матрицы для холодной штамповки, гладкие калибры, топоры
Термообработка:	Состояние поставки
Твердость материала:	HB 10-1 = 197 МПа
Температура критических точек:	Ac1 = 730 , Ac3(Acm) = 800 , Ar1 = 700 , Mn = 210
Температура ковки, °С:	Начала 1180, конца 800. Сечения до 100 мм охлаждаются на воздухе, 101-300 мм в яме
Обрабатываемость резанием:	При HB = 197, Кυ тв. спл.=1,1 и Кυ б.ст.=1,0
Свариваемость материала:	Не применяется для сварных конструкций. Способ сварки КТС
Флокеночувствительность:	Не чувствительна
Склонность к отпускной хрупкости:	Не склонна
Аналоги:	У11, У12, У8А, У12А

Химический состав

ГОСТ 1435 – 99 нормирует процентное соотношение веществ входящих в состав стали марки У10А. Он приведен ниже.

C 0.95 – 1.09
Si 0.17 – 0.33
Mn 0.17 – 0.28
Ni до 0.25
S до 0.018
P до 0.025
Cr до 0.2
Cu до 0.25

Подобные пропорции позволяют использовать эту марку стали для изготовления инструмента, который работает без повышения температуры на режущей кромке. К такому инструменту относят:

метчики;
инструмент для деревообработки;
штампы, матрицы и пр;
мерительный инструмент, например, калибры.

Аналоги

Эту марку стали можно заменить на У11, У12А и некоторыми другими. Сплав этого класса выпускают по всему миру, так в США производят – G51320, в Германии – C105W2, в КНР – T10A.

ГОСТ

Производители выпускают несколько вариантов поставки, в том числе:

фасонный прокат по гост 2590-2006, гост 2591-2006;
пруток и серебрянку по гост 1435-99, гост 14955-77;
поковки, ленту и многие другие.

Расшифровка

Маркировка У10А расшифровывается следующим образом:

У – углеродистая;
10 содержание углерода в сплаве;
индекс А обозначает, что в этой стали пониженное содержание серы и фосфора и она относится к высококачественным сплавам.

Сталь У10А, которую применяют для производства режущего инструмента, относят к сталям с небольшой прокаливаемостью и не отличающимися высокой теплостойкостью. Это позволяет их использовать для производства инструмента с небольшими габаритными размерами. В качестве примера можно рассмотреть технологию термической обработки метчиков.

Применение стали Ст. 10

Марка стали 10 весьма распространена по причине низкой стоимости и высоких эксплуатационных качеств. На производственные линии она поставляется в виде проката, листов, паковок и других разновидностей заготовок.

Сталь 10 в листах

К особенностям области применения отнесем следующие моменты:

Изготавливаемые детали могут эксплуатироваться при температуре от -40 до 450 градусов Цельсия. К создаваемым заготовкам предъявляются высокие требования пластичности.
Термическая обработка позволяет получить заготовки с высокой твердостью поверхностного слоя и низкой прочности сердцевины, которая характеризуется пластичностью. Подобные качества больше всего подходят для валов и других изделий, образованных телами вращения.
Материал часто применяется при создании котлов высокого давления или трубопроводов, винтов или электрических нагревателей, листов с высокой коррозионной стойкостью.

Высокая степень обрабатываемости резанием определяет распространение материала в машиностроительной области, где часто применяются токарные и фрезеровальные станки. Термическая обработка зачастую проводится после проведения чистового точения. Это связано с тем, что используемые режущие инструменты изнашиваются медленнее, существенно упрощается процесс снятия требуемого слоя металла, повышается качество полученной поверхности.

Особенности других типов конструкционных сталей

Конструкционные сплавы, относящиеся к категории износостойких, содержащие в своем составе значительное количество легирующих добавок, могут быть низко- и высокоуглеродистыми. Из таких сталей, отлично противостоящих не только механическому изнашиванию, но и кавитационной коррозии, производят элементы дробильного оборудования, траки, лопасти насосного оборудования и др. Наиболее популярными марками этих сплавов являются ОХ14АГ12, ОХ14АГ12М, 12Х18Н9Т, Г13.

Углеродистые стали, которые относятся к категории автоматных (А40Г, АЦ40Г2, АЦ45Х и др.), включают различные элементы: 0,6–1,5% марганца, 0,05–0,16% фосфора, 0,05–0,3% серы. Углерода в таких сплавах содержится до 0,45%. Значительно улучшить их качественные характеристики позволяет добавление таких элементов, как селен, свинец и кальций. Из этих конструкционных углеродистых сталей, не отличающихся высокой прочностью, изготавливают детали для автопрома: болты, шпильки, шайбы и др.

Сферы применения некоторых пружинистых сталей

Пружинистые стали (50ХФА, 55С2, 60С2ХФА, 65ГЮ, 70С2ХА и др.) в полном соответствии со своим названием отличаются хорошей вязкостью и пластичностью, также их характеризуют высокая прочность и упругость. Сюда относятся как низколегированные, так и среднеуглеродистые сплавы, в которых содержится 0,6–0,8% углерода. При их сваривании могут образовываться трещины. Такие стали используются для производства пружин и рессор различного назначения.

К категории улучшаемых относят конструкционные стали, внутреннюю структуру которых составляет мартенсит в форме мелких игл. В плотной структуре таких углеродистых сплавов отсутствуют неметаллические включения, а также карбидная ликвация и сетка. Главными достоинствами этих низколегированных и высокоуглеродистых сталей (содержание углерода – до 1,05%) являются повышенная твердость и износостойкость. Отличительной особенностью маркировки таких сплавов является то, что она всегда начинается с литеры «Ш» (ШХ4, ШХ15Ш, ШХ15СГ и др.).

Сталь марки ШХ15 применяется для производства изделий. от которых требуется износостойкость, высокая твердость и контактная прочность

Производство стали У10 по ГОСТ 1435–90

Согласно ГОСТ 1435–90 инструментальную сталь маркируют буквой «У», цифра 10 указывает на содержание углерода в десятых долях процента (1%). Инструмент, поставляемый на рынок РФ, зарубежья, производится из высококачественного легированного сплава, содержащего небольшую долю добавок:

Кремния — 017…0,33.
Марганца — 017…0,33.
Серы — 0,028.
Фосфора — 0,03.

Кремний дегазирует металл, повышая плотность слитка. Марганец улучшает прочностные характеристики стали, не снижая пластичности, и резко повышает устойчивость металла к образованию трещин, возникающим под влиянием серы. Сера — вредная примесь, попадающая в состав металлических сплавов из чугуна. Фосфор обеспечивает удобство заточки и способствует резательным свойствам готовой продукции.

Для создания инструмента из металла марки У10 (отрезовок, гладилок, кельм) используются сварные методы. Полотна подвергают термообработке до присоединения рукоятки. Учитывая объемную площадь и небольшую толщину полотен, заготовки закаляют между полыми охлажденными панелями или сплошными плитами, обработанными маслом. Отпуск выполняют при температурном режиме 300- 400° на протяжении 15-20 минут. Строгое соблюдение технологии изготовления стали У10 позволяет достигнуть твердости Rc = 42-52.

Совет: для увеличения периода эксплуатации не стоит пользоваться ножом как метательным средством.

Общие сведения стали 10 (ст 10)

Заменитель марки

стали: 08, 15, 08кп

Вид поставки

Круг 10, лист 10, сортовой прокат, в том числе фасонный: ГОСТ 1050–74, ГОСТ 2590–71, ГОСТ 2591–71, ГОСТ 2879–69, ГОСТ 8509–86, ГОСТ 8510–86, ГОСТ 8240–72, ГОСТ 8239–72. Калиброванный пруток ГОСТ 10702–78, ГОСТ 7417–75, ГОСТ 8559–75, ГОСТ 8560–78. Шлифованный пруток и серебрянка ГОСТ 10702–78, ГОСТ 14955–77. Лист толстый ГОСТ 1577–81, ГОСТ 19903–74. Лист тонкий ГОСТ 16523–70. Лента ГОСТ 6009–74, ГОСТ 10234–77. Полоса ГОСТ 1577–81, ГОСТ 103–76, ГОСТ 82–70. Проволока ГОСТ 17305–71, ГОСТ 5663–79. Трубы ГОСТ 8731–87, ГОСТ 8732–78, ГОСТ 8733–87, ГОСТ 8734–74, ГОСТ 10705–80, ГОСТ 10704–91, ГОСТ 1060–83, ГОСТ 5654–86, ГОСТ 550–75.

Применение

Детали, работающие при температуре от -40 до 450 °C, к которым предъявляются требования высокой пластичности, после химико-термической обработки — детали с высокой поверхностной твёрдостью при невысокой прочности сердцевины.

Описание

Сталь 10Г2С1 применяется: для изготовления различных деталей и элементов сварных металлоконструкций, работающих при температуре от -70 °С; аппратов, сосудов и частей паровых котлов, работающих при температурах от -70 °С до +475 °С под давлением; изготовления сварных переходов, фланцев, сварных тройников и других фасонных деталей трубопроводов АС с температурой эксплуатации от -60 °С до +350 °С; деталей гидрогенераторов.

Примечание

Сталь низколегированная кремнемарганцовистая. Степень раскисления — Сп. Сталь 10Г2С1 обеспечивает классы прочности сортового, полосового и фасонного проката КП 295 при толщине от 32 до 100 мм., КП 325 при толщине от 10 до 60 мм., КП 345 при толщине до 10 мм. Сталь 10Г2С1 обеспечивает класс прочности листового, широкополосного универсального проката и гнутых профилей КП 295 при толщине проката от 32 до 100 мм., КП 315 при толщине от 20 до 60 мм., КП 325 при толщине от 10 до 20 мм., КП 345 при толщине до 10 мм., КП 355 при толщине до 5 мм. без применения дополнительной упрочняющей обработки. При применении закалки с отпуском поставляется прокат сечением до 32 мм. класса прочности КП 390.

Характеристика стали марки 10

Сталь 10 – конструкционная углеродистая качественная сталь, сваривается без ограничений. Сварка осуществляется без подогрева и без последующей термообработки, способы: ручная дуговая сварка, автоматическая дуговая сварка под флюсом и газовой защитой, КТС, ЭШС.

Пластичность металла позволяет использовать их для изготовления штампованных частей и деталей. Для выпуска промышленного количества товара осуществляется технология холодной штамповки. Не склонна к флокеночувствительности, склонность к отпускной хрупкости отсутствует. Твердость стали 10: HB 10 -1 = 143 МПа. Обрабатываемость резанием В горячекатанном состоянии при НВ 99-107 и σB = 450 МПа, Kυ тв.спл. = 2,1, Kυ б.ст. = 1,6. Нашла свое применение в производстве труб и крепежных деталей котлов и трубопроводов ТЭЦ, из стали 10 изготавливают трубные крепежные детали АЭС, крепежные детали паровых и газовых турбин. При применении химико-термической обработки спектр применения резко расширяется, из нее изготавливают втулки, ушки рессор, диафрагмы, шайбы, винты, детали работающие до 350 °С к которымпредъявляются требования высокой поверхностной твердости и износоустойчивости при невысокой прочности сердцевины. Высокий предел выносливости определяет применение материала при изготовлении ответственных деталей, которые предназначены для длительной работы. Ковку производят при температурном режиме от 1300 до 700 С, охлаждение на воздухе.

Условные обозначения

Относительное удлинение при разрыве

Предел кратковременной прочности

Физические свойства

Коэффициент линейного расширения

Купить металлопрокат из конструкционной качественной углеродистой стали 10 в Санкт-Петербурге Вы можете по телефону +7 (812) 703-43-43. Специалисты компании «ЛенСпецСталь» оформят заказ, сориентируют по сортаменту, ценам, условиям доставки.

Внимание! Все электронные письма и счета от ООО «Ленспецсталь» отправляются только с почтового домена @lsst.ru Документы, отправленные с других адресов недействительны!

Электронный документооборот — ЭДО. Безопасный способ передачи документов, быстро, удобно, архив всех файлов, современное решение для бухгалтерии и снабжения. Мы работаем с Контур.Диадок и СБИС, присоединяетесь!

Источник

Виды отжига

Принято делить эту операцию на два основных вида. Отжиг стали может быть 1-го и 2-го рода. В первом случае не происходит фазовой рекристаллизации, но металл приобретает нужные качества. Устраняются последствия механической обработки металла на прокатных станах, штампах.

Главное назначение отжига стали 1-го рода — снижение прочности и повышение пластичности, необходимой для дальнейшей обработки. Частичная рекристаллизация снижает внутренние напряжения, что делает изделия более надежными и долговечными.

Отжиг стали 2-го рода характеризуется кардинальными изменениями структуры. Фазовая рекристаллизация достигается нагреванием металла выше критических точек и точным выполнением режима охлаждения по температуре и времени. Такие виды отжига и их назначение определяются производственными задачами для получения необходимых качеств металла. Критические температуры являются серьезным фактором риска. В ряде случаев, например, при пережоге, возникают необратимые изменения в структуре. Такой металл отправляется на переплавку. Термообработка, отжиг и нормализация сталей сложный процесс дающий возможность получить из исходного сырья продукцию, отвечающую по заданным характеристикам запросы производителей конечных изделий.

Применение стали Ст. 10

Сталь 10 в листах

К особенностям области применения отнесем следующие моменты:

Изготавливаемые детали могут эксплуатироваться при температуре от -40 до 450 градусов Цельсия. К создаваемым заготовкам предъявляются высокие требования пластичности.
Термическая обработка позволяет получить заготовки с высокой твердостью поверхностного слоя и низкой прочности сердцевины, которая характеризуется пластичностью. Подобные качества больше всего подходят для валов и других изделий, образованных телами вращения.
Материал часто применяется при создании котлов высокого давления или трубопроводов, винтов или электрических нагревателей, листов с высокой коррозионной стойкостью.

МЕТОДЫ ИСПЫТАНИЙ

3.1. Поставка стали должна производиться в соответствии с требованиями ГОСТ 7566-69.

3.2. Сталь поставляется партиями. Партия должна состоять из стали одной марки, одного профиля и одного размера по толщине или диаметру, а для термически обработанной стали — одной садки в печь или одного режима термической обработки в печах непрерывного действия — для стали с установок непрерывной разливки; для стали из слитков, кроме того, и из одной плавки-ковша.

Вес партии разливаемой на установках непрерывной разливки, должен быть не более 250 т.

В партиях, поставляемых непоплавочно с установок непрерывной разливки, разница по содержанию углерода не должна превышать 0,04 %, а по содержанию марганца — 0,15 % (по ковшовому анализу).

(Измененная редакция —

«Информ. указатель стандартов № 5 1972 г.).

3.3. При контрольной проверке потребителем качества стали должны применяться правила отбора проб и методы испытаний, указанные ниже.

3.4. Для проверки качества стали от партии отбирают:

а) для химического анализа от плавки ковша — одну пробу;

б) для испытания на растяжение — два образца от разных прутков партии;

в) для определения ударной вязкости — три образца от разных прутков партии;

г) для испытания на холодный загиб — два образца от разных прутков партии.

Примечание. По требованию заказчика листовая сталь толщиной 10 мм и более подвергается испытаниям полистно. Универсальная полоса испытывается поштучно по соглашению сторон.

3.5. Отбор проб для химического анализа производится по ГОСТ 7565-66; химический анализ стали — по ГОСТ 12344-66 — ГОСТ 12365-66.

Примечание. Анализ остаточных элементов в стали (хрома, никеля, меди и мышьяка) можно не производить, если поставщик гарантирует их содержание не более установленного нормами.

3.6. Отбор проб для механических испытаний (на растяжение, ударную вязкость и холодный загиб) производится по ГОСТ 7564-64.

3.7. Испытание на растяжение при нормальной температуре производят по ГОСТ 1497-61.

3.8. Определение ударной вязкости при пониженных температурах производится по ГОСТ 9455-60 на образцах типа I.

Примечания:

1. Ударная вязкость определяется в прокате толщиной 5 мм и более.

2. В прокате толщиной 10 мм и менее ударная вязкость определяется на образцах типа V ГОСТ 9455-60 (размером 5´10´55 мм). В прокате толщиной 10 мм допускается определение ударной вязкости на образцах типа I; в этом случае величина ударной вязкости должна быть не менее норм, установленных для проката последующей группы толщин (11 мм и более).

3. По соглашению сторон для одного из образцов допускается снижение ударной вязкости на 0,5 кгс · м/см2 по сравнению с нормами, указанными в табл. и в п. 2.7

3.9. Определение ударной вязкости при нормальной температуре (+20°) производится по ГОСТ 9454-60, после механического старения — по ГОСТ 7268-67.

3.10. Испытание на холодный загиб производится по ГОСТ 14019-68.

3.1.1. Величина зерна определяется по ГОСТ 5639-65.

Минусы сплава У10А

Нож, вылитый из стали У10А и закаленный до 52 hrc снискал славу самого острого, клинок долго сохраняет остроту, но боится ударов. Высокая твердость материала усложняет заточку клинкам в полевых условиях. Отличным решением проблемы станет сочетание сплава марки У10А в пакете с инструментальной сталью 7ХНМ. Данная технология изготовления композита освоена «ЗЗОСС». Конечный продукт обладает качествами, свойственными дамасским ножам. Единственным недостатком сплава У10А-7ХНМ выступает подверженность коррозии. Своевременный уход позволит продлить полезные свойства ножа.

Сталь 10 (углеродистая качественная)

Основные свойства

Химический состав

Лист 15ХСНД ГОСТ 6713-91
