Ножовочное полотно по металлу

Классификация изделий

Полотна для ножовок являют собой узкую полоску, на концах которой имеются два отверстия для крепления к инструменту. Есть три основных критерия их классификации:

• назначение (для ручных/электрических ножовок);
• материал изготовления;
• параметры зубьев.

Деление на группы по первому признаку происходит как у ножовок — выделяют полотна для ручных (механических) и электрических (иногда их называют машинными) инструментов. Размеры рабочих элементов варьируются. Так, для ручных используются полотна длиной 250-300 мм, шириной 12-25 мм, толщиной 0,63-1,25 мм. Пример — полотно отечественного производства из стали Х6ВФ с параметрами 1,25х12х300, которое обойдется покупателю в 30 рублей за штуку.

Параметры пилок для электроинструмента варьируются от 150 мм по длине, до 55 мм по ширине, от 1,25 до 2,5 мм по толщине. Пример — полотно для сабельной пилы HAMMER RS BL 001, параметры которого — 150х19х1,25 мм, а стоимость — 100 рублей за штуку.

Еще одно отличие пилок для ручных и сабельных пил — количество отверстий для крепежа. У первых их два, у вторых — одно.

• углеродистой (наименее прочные, пригодны для цветного либо мягкого металла; маркируются как HCS); например, Bosch HCS TF 350 M 408 мм GFZ за 1400 рублей;
• быстрорежущей (имеют наиболее устойчивые к износу зубья, но отличаются хрупкостью и высокой ценой; маркировка HSS); Gross HSS 18TPI 300 мм — 160 рублей за пару;
• биметаллические полотна (инновация на рынке, вытесняющая аналоги; основа — углеродистая сталь, поверх которой наваривается полоса быстрорежущей, служащей основой для зубьев; обозначается BIM); Gross Variozahn 300 мм BIM от 300 рублей за пару.

Еще есть полотна из легированной стали (обозначение HM), но чаще они используются для резки кирпича, бетона или камня.

Размер зубьев для ножовок по металлу составляет 2-2,5 мм. Данный параметр считается «мелким», поскольку есть изделия с более крупным зубом (например, у пилок для дерева он составляет 4-6 мм).

Международная стандартизация предусматривает иной принцип деления полотен. Так, в расчет берется количество зубьев, приходящихся на 1 дюйм пилки. Данная цифра приводится в маркировке перед буквами PPI (points per inch — «остриё на дюйм») или TPI (формула «PPI – 1»). Чем число больше, тем более мелкий зуб представлен на данном полотне.

При выборе изделий для ножовки пользователю не придется долго гадать — большинство известных пилок имеют шаг зубьев 18 или 24. Так обозначается брендовая продукция для строительства (например, Standart 24 TPI 300 мм, полотно Kraft-Flex 18 TPI от производителя Kraftool).

Основная классификация полотен к ножовке по металлу составляется на основе приведенных критериев

Важно знать — наличие разведенных зубьев приветствуется, если пользователь ожидает комфортную работу без пауз и поломок инструмента. Теперь о том, как полотно ножовочное правильно установить в ручном или электрическом инструменте

Как выбрать ножовку по металлу

При выборе оптимального инструмента для домашнего использования следует учитывать ряд параметров. Это обеспечит длительную и удобную эксплуатацию. В их числе:

• форма зубьев и их шаг. Последний показатель определяет толщину и твёрдость распиливаемого материала. При распиле одновременно должно быть задействовано не менее 3 зубьев;
• длина полотна, которая также зависит от особенностей обрабатываемого материала;
• ручка. Она должна быть удобной и не полой, иначе велика вероятность поломки инструмента;
• стоимость. Этот показатель зависит от качества полотна, зубьев, материалов изготовления и бренда.

При выборе оптимального инструмента самой важной деталью станет полотно и его зубья

Покупая ножовку по металлу, для обеспечения её длительной и безупречной службы, следует не забывать своевременно менять полотна и соблюдать простые правила работы. Ещё раз узнать подробности об этом известном каждому инструменте можно из представленного видео.

Watch this video on YouTube

Предыдущая Бытовая техникаГотовим вкусную и полезную газировку дома: зачем нужен сифон для газирования воды
Следующая Бытовая техникаВся правда о пользе и вреде сковородок с каменным покрытием

Виды ножовок

Ножовки подразделяются на три вида, это зависит от их предназначения. На рынке можно выбрать любой подходящий инструмент.

1. Ножовка столярного вида называется инструментом по дереву, ею распиливают бревна, листы ДВП или другие деревянные элементы. Такой инструмент имеет скошенное полотно, по его краю располагаются зубья, направляющиеся влево, и вправо. Ровные зубья не дают стружки забивать полотно.
2. Ножовка для металла имеет узкую форму, и тонкие зубья. Полотно закреплено к раме в виде полумесяца с обеих сторон. Показатель натяжения полотна регулируется специальным винтом. На раме имеется прорезиненная ручка, чтобы было удобно держать инструмент.
3. Также есть пила по бетону, в данном случае она напоминает ножовку для дерева, но имеет большие зубья. На зубьях присутствуют напайки из метала, таким образом, инструмент может распиливать песчанобетонные или пенистые блоки.

Разные виды ножовок имеют разную длину от 300 до 700 миллиметров. Полотно выбирают, учитывая какой толщины, предмет планируется пилить. Также необходимо знать шаг зубьев, по этому показателю определяют, с какими предметами может справиться инструмент. Мягкое дерево пилят полотном з шагом 3,5 миллиметров, а твердую древесину – 5 миллиметров.

Конструктивные особенности ножовки по металлу

Конструкция устройства достаточно простая. Ручная ножовка по металлу имеет вид дуги С-образной формы, между двумя краями которой закрепляется (натягивается) полотно. Состоит инструмент из сменного полотна и специальной удерживающей рамки. Ключевая часть ножовки и её основной рабочий элемент – это полотно с зубьями.

Каждый элемент ножовки имеет свои характеристики и особенности:

• Рукоятка – выполняет основную роль при работе, особенно, что касается комфорта при удерживании на протяжении длительного времени. Лучшими среди всех типов рукояток считаются двухкомпонентные, которые оснащаются специальными резиновыми вставками. Ручка может размещаться сбоку или в верхней части ножовки. Верхнее расположение ручки (модели без громоздкой рамы) понадобятся при работе в тяжело доступных местах или для выполнения кропотливых типов работ.
• Рама – при помощи неё крепится полотно. Рама может изготавливаться из различного рода материалов. При необходимости распила твёрдых заготовок рама может быть сделана из композитов высокой прочности. Конструкция рамы зависит от условий работы. Так при распиле металла в плохо доступных местах используется ножовка с регулировкой угла наклона полотен либо короткой рамой. Рамка может быть цельной или раздвижной. Предпочтение обычно отдаётся раздвижным рамкам, так как в их устройстве существует возможность крепления ножовочных полотен.

Полотно – это тонкая лента из твёрдых видов стали. Является наиболее хрупкой и тонкой частью ножовки

Поэтому при работе необходимо быть предельно аккуратными и внимательными, уделяя особое внимание деталям для крепежа. Невнимательность может привести к поломке и так хрупкого полотна

На кромке полотен наносятся зубья (резцы) клиновидной формы. Осуществляя выбор ножовки, следует учесть немаловажный показатель – наличие закалки зубьев полотна. Это способно значительно продлить срок работы пилы и увеличить её производительность при обработке твёрдых материалов с высокой степенью жёсткости. При обработке жёстких металлических изделий применяют полотна с маленькими зубьями, а для мягких – с крупными зубьями. Полотна для ножовок выпускаются из разных материалов. Выбирать лучше биметаллические (окрашиваются в любой цвет) или калёные полотна (из никелированной нержавейки с зубьями – тёмный окрас говорит о степени их закалки). Полотна закрепляются в рамке таким образом, чтобы его зубья были расположены в направлении противоположной стороны от ручки.

Конструктивные особенности инструмента влияют главным образом лишь на удобство в использовании ножовки. Скорость пропила, и качество выполненных резов зависит в основном от ножовочных полотен.

Как ставить полотно по металлу

Как выбрать хорошие полотна для ручной пилы, подробно выяснили, поэтому остается разобраться, как же поставить гарнитуру в корпус инструмента. Зажимы или фиксаторы на ножовках бывают двух типов:

• Резьбовое
• Рычажное

При резьбовом механизме необходимо оснастку отверстиями «посадить» на выступы фиксаторов, а затем зафиксировать гайкой в виде барашка.

Как установить гарнитуру для механической пилы, имеющей рычажное исполнение? В этом случае все гораздо проще. Для начала, нужно поместить гарнитуру в выступах фиксатора, а затем перевести рычаг в сторону закрытия, тем самым фиксируя элемент в конструкции инструмента.

При установке важно учитывать один главный нюанс — это направление вершин зубьев. Они должны «смотреть» в противоположную сторону от рукоятки

Если установить их наоборот, то процесс пиления будет выполняться неправильно, и зубья быстро сотрутся на полотне. Причем работать ножовкой по металлу также необходимо правильно, чтобы достичь результата. Пиление выполняется при направлении инструмента от себя, прижимая корпус к заготовке. При возвратном движении прижимать инструмент не нужно, так как возвращается ножовка в исходное положение на холостом ходу.

Итак, зная, как установить полотно по металлу в ножовку, а также ею работать, остается разобраться с полезными советами от специалистов.

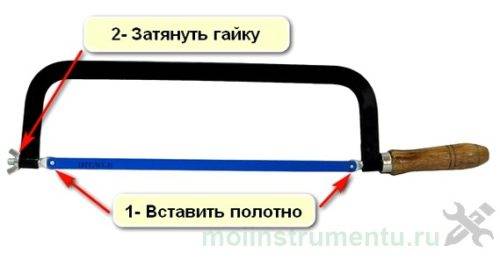

Как установить полотно на ножовку по металлу?

Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен важно правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки. Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла

Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен

Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

В последнее время популярны так называемые биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

Быстрорез для стекла. Необычная «швабра» стекольщика

Ленточная пила по металлу. «Болгарка» для серьёзных работ!

Выбор полотна для ленточной пилы

Чтобы приобрести правильный инструмент, необходимо проверить его на соответствие ряду параметров. Такая предусмотрительность позволит добиться ровной линии среза, отсутствия трещин и сколов на заготовке. Для режущего инструмента выпускаются полотна нескольких типов, которые предназначены для работы:

1. с камнем;
2. металлом;
3. деревом;
4. синтетическими материалами.

Как выбрать ленточную пилу по металлу?

Для работы с различными металлическими заготовками требуются полотна определенных типов:

1. для резки высокоуглеродистых сталей подходят инструменты из композитных сплавов марки М-51;
2. низко- и среднеуглеродистых сталей — биметаллическое полотно для ленточной пилы марки М-42;
3. продолжительной резки жаростойких сталей — модели SP;
4. резки титановых заготовок и никелевых сплавов — инструменты типа ТСТ.

Как подобрать ширину полотна

Размеры полотен ленточных пил по дереву и металлу следует выбирать с учетом характера работ. Ширина инструмента варьируется в пределах 14–80 мм. Стандартными считаются режущие части на 31–41 мм.

Чем шире пила, тем ровнее получится пропил. Так что при отсутствии инструкции для обычной резки выбирайте максимально широкое полотно, которое подходит для ленточнопильного станка. В этом случае материал будет подаваться максимально быстро.

Для контурного распила выберите пилу настолько узкую, чтобы она могла использоваться для вырезания углов и фигур в материале.

Зубцы ленточной пилы: основные параметры

Количество зубцов

Первый момент, на который следует обратить внимание, — количество зубцов. При определении этого параметра учитывайте:

1. чем больше зубцов, тем ровнее распил толстостенных заготовок;
2. при небольшой плотности зубцов уменьшается нагрузка на площадь заготовки;
3. при большом количестве режущих кромок напряжение при выполнении операций распределяется на всю поверхность пилы.

Размер зубцов. При определении размеров зубцов учитывайте следующие рекомендации.

1. Зубцы стандартных размеров подходят для разделки тонкого материала и фигурной резки.
2. Крупные зубцы приспособлены для глубоких пропилов.
3. Режущие кромки малой высоты — оптимальный выбор для разделки тонкостенных листов.

Шаг зубцов полотна ленточной пилы должен совпадать с параметрами ответной части на станке. Наиболее рационально при выборе инструмента пользоваться такими рекомендациями:

1. крупный постоянный шаг подходит для разделки тонкостенных листов небольших размеров;
2. частые равномерно расположенные зубцы удачны при раскрое больших полотен обрабатываемого материала;
3. ленты с переменными зубцами подходят для обработки мягкого материала (пластика, цветного металла, древесины).

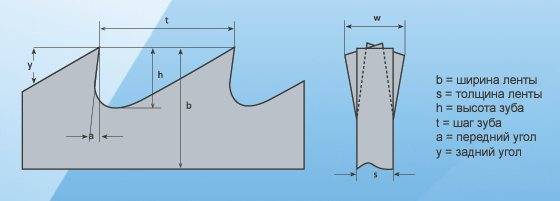

Изображение № 1: Определение шага зубцов ленточной пилы

Производители разрабатывают к номенклатуре изделий специальные руководства по подбору шага зубцов для различных типов проката (цельных заготовок, профилей, листов, труб).Разводка зубцов определяет качество разделки материала, уровень вибраций во время операции и скорость стачивания инструмента.

Изображение №2: схемы разводок зубцов ленточной пилы

По этому параметру все полотна делят на 3 группы.

1. Волнистый профиль. Зубцы расположены в виде волны по всей длине полотна ленточной пилы, имеют разный угол наклона. Волнистый профиль используют для резки тонких материалов и заготовок небольших размеров.
2. Стандартная разводка. Элементы кромки размещены попеременно в обе стороны, один зуб — в центре. Стандартная разводка подходит для пиления крупных металлических секций на горизонтальных станках, контурного пропила и обработки материалов на оборудовании с вертикальной подачей.
3. Групповая разводка. Зубцы на кромке расположены попарно с левой и правой сторон. Такие инструменты обеспечивают максимальную скорость и чистоту срезов при небольшой нагрузке на режущую деталь.

Качество заточки определяют на глаз, ориентируясь на такие критерии:

1. острота зубцов;
2. однородность материала режущей кромки;
3. ровность линии кромки.

Важно! Уточните при покупке, можно ли полотно затачивать и сколько допускается циклов обновления режущей кромки

Принципы выбора полотна

Критериями выбора служат:

1. Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
2. Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
3. Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI>24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI<24. С увеличением числа зубьев полотна для ножовки по металлу параметр PPI увеличивается.
4. Качество разведения зубьев. ГОСТ Р 53411-2009 предусматривает три варианта – разведение по каждому зубу, через зуб, либо по двум смежным через один неразведённый зуб. В последнем случае крайняя плоскость полотна должна выступать за основную на расстояние (0,15…0,25)s, а в остальных – на (0,65…0,90)s. Поскольку разводка производится в обе стороны, то фактическое расстояние, измеряемое штангенциркулем, должно быть в два раза больше, чем указанное выше.

На долговечность ножовочного полотна влияет также качество покрытия. Для отечественного инструмента более распространённым является покрытие Хим.Окс.Прм., реже встречаются инструменты с нитроэмалевыми покрытиями типа НЦ-25 или НЦ-132. Следует помнить, что при длительных нагрузках, когда пилка разогревается, эмаль может давать трещины.

При выборе качественного ножовочного полотна стоит обратить внимание и на равномерность разводки зубьев: в высококачественной продукции этот параметр не должен превышать 45% от шага зубьев на длине 10 мм. Качество продукции можно оценить и по параметру равновысокости зубьев: разница в смежных вершинах не должна превышать 0,10…0,15 мм, что проверяется при помощи микрометра или глубиномера

Конструкция ножовки по металлу

Самым распространенным и наиболее простым приспособлением для работы с металлом, конечно, является специальная ножовка по металлу, что внешне отличается от ножовки по дереву. Ножовка по металлу довольно часто применяется при строительно-ремонтных работах, когда нужно точно и аккуратно распилить не очень большие деревянные и металлические заготовки.

Конструкция ножовок по металлу является довольно простой: ножовочное узкое полотно растянуто между двумя концами металлической П-образной скобы. Рабочей частью подобной пилы выступает тончайшее полотно с зубьями, а работать с таким инструментом необходимо только двумя руками. Система крепления полотна бывает двух видов: зажим резьбовой — в таком случае натягивается полотно и далее фиксируется гайкой с барашком, механизм рычажный — когда полотно устанавливается и снимается при помощи специального рычажка.

Ножовки, в которых применяется второй способ установки и натяжки полотна, конечно, дороже первого варианта из-за своей универсальности, а также быстроты установки и снятия полотна. Главным преимуществом ножовок по металлу является то, что в отличие от электроинструмента, с помощью ножовки по металлу можно работать в полевых условиях, из-за того что не нужна электросеть. Среди прочих преимуществ ножовок по металлу — простота в роботе, обслуживании и небольшой вес.

Полотен для ножовок в продаже довольно большое количество. И, конечно, стоимость полотен тоже отличается. Цена ножовки по металлу зависит от типа полотна и количества зубьев на дюйм (биметаллические или с калеными зубьями). Биметаллические полотна редко ломаются, более гибкие и дороже стоят каленых полотен.

Это интересно: Нутромер индикаторный НИ 50 100 — поверка, измерение, настройка

Разновидности

Ножовки по металлу имеют сегодня множество конструктивных воплощений. В первую очередь пилы классифицируются по длине полотна. Различают следующие виды ножовок по металлу:

1. Стандартные (300 мм)
2. Короткие (150 мм)

Разумеется, с целью расширения ассортимента многие производители ножовок предлагают решения с нестандартной длиной. Можно найти пилы под полотна на 200 и даже 400 (мм). Но широкого распространения пилы под нестандартные полотна не получили. Такой инструмент в основном покупают ценители фирменной продукции определенного бренда.

Золотым стандартом являются пилы под полотна 300 (мм). Большая длина полотна позитивно отражается на производительности. Чем длиннее пропил, там быстрее будет завершен рез.

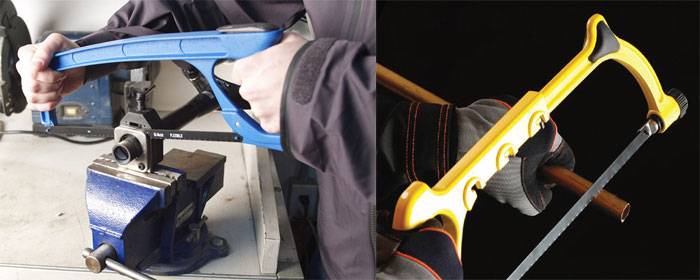

Полноразмерными ножовками обычно работают за слесарным верстаком, зажав заготовку в тисках.
Да, ножовки по металлу длиной 300 (мм) не лишены и недостатков. С ростом длины режущей кромки возрастает вероятность того, что полотно лопнет. Дополнительно длинная зубчатка склонна к неравномерному износу зубьев. В данном случае первой лысеет лишь центральная часть, в то время, как по краям зубья остаются острыми и высокими.

Короткой ножовкой по металлу обычно работают по месту, то есть не у слесарного верстака, как в случае с пилами на 300 (мм), а в месте размещения обрабатываемой заготовки. Короткой пилой удобно резать трубы, перерезать различные засовы и решетки.

Из недостатков ножовок с коротким полотном можно отметить разве что минимальную производительность. Такие пилы режут очень медленно.

Многие мастера отмечают, что сломать короткое полотно на порядок сложнее, чем 300-миллиметровую зубчатку. Для пил с односторонней фиксацией полотна разработаны усиленные варианты зубчатки, с повышенной шириной и толщиной.

Дополнительно можно встретить универсальные пилы. Рамка в таких ножовках имеет телескопическую конструкцию. То есть в рамке можно закрепить как 150-миллоиметровую зубчатку, так и полотно на 300 (мм).

Разумеется, телескопический механизм предполагает, что рамка имеет полую конструкцию. Это значит, что пилу можно использовать лишь для порезки мягких металлов (медь, алюминий, бронза, свинец, цинк и пр.), а также сталей с минимальным уровнем прочности. Дело в том, что полая рамка будет непременно пружинить. При порезке высокопрочной стали или сплавов пружинящее полотно быстро сломается!

Какие еще бывают виды ножовок по металлу.

Разновидности ножовок с натяжным полотном

Ножовки с механизмом натяжки полотна отличаются в первую очередь типом самого держателя:

1. Литой держатель
2. Полый держатель

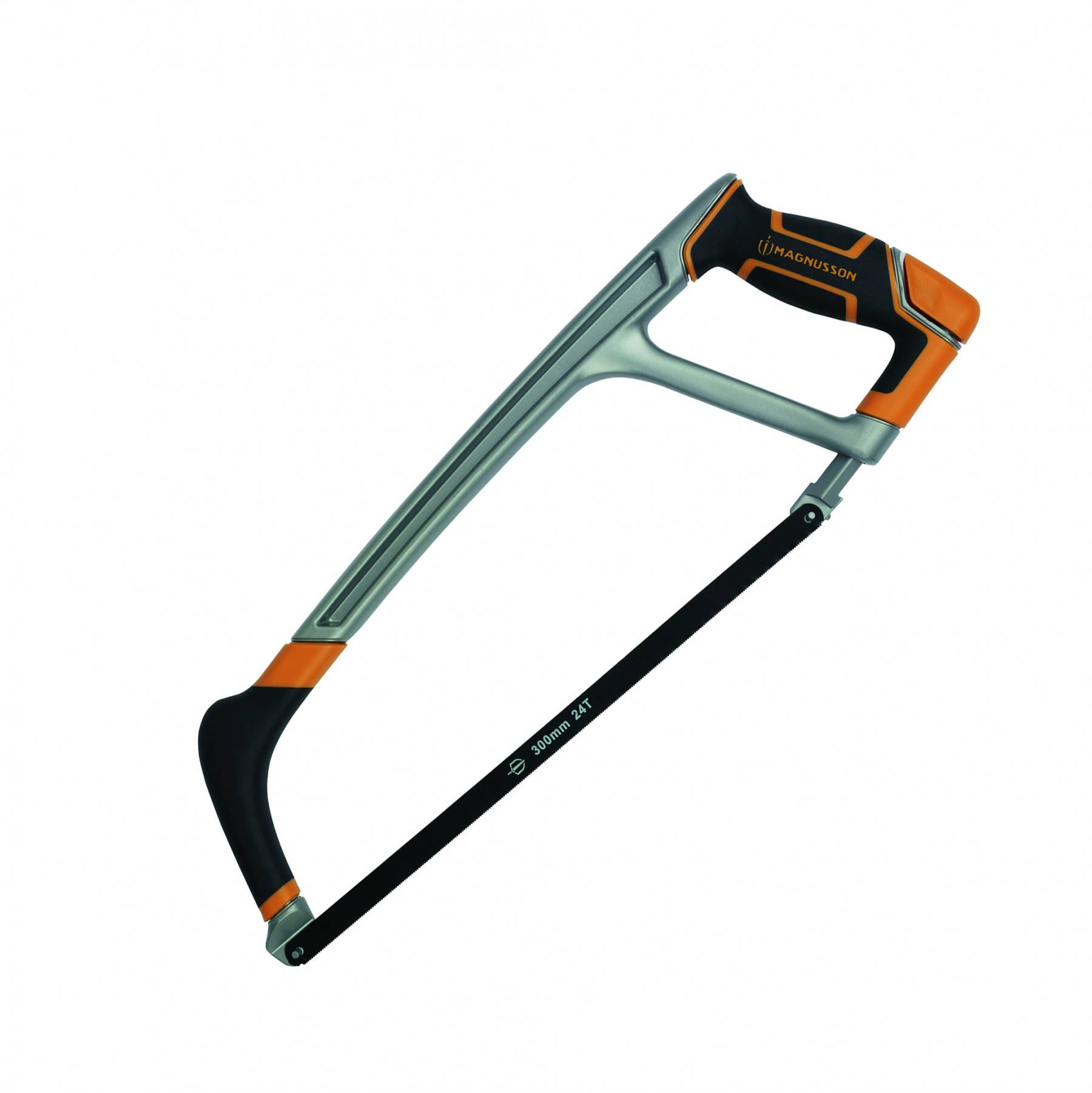

• Цельнометаллический литой держатель – признак профессионального инструмента. Главным преимуществом этого типа держателей является высочайшая прочность. Литой корпус пилы не будет пружинить и деформироваться во время работы, что позитивно отражается как на качестве распила, так и долговечности пильного полотна.
• Полый держатель – характерная особенность бюджетных пил. Такие ножовки изготавливаются из сортового металлопроката прямоугольного или округлого сечения. Разумеется, и среди пил с полым держателем можно найти весьма прочные решения. Но при высоких усилиях резания полый профиль держателя непременно будет пружинить, из-за чего уменьшается натяжение полотна со всеми вытекающими отсюда последствиями.

Ножовки по металлу с цельным литым держателем обходятся весьма недешево. Многие покупатели недоумевают, когда две практически одинаковых с виду ножовки имеют разницу в цене в 2-3 раза, а может даже и больше. А неграмотные продавцы объясняют ценовую политику «известностью бренда».

В подобных случаях нужно обратить внимание на сам держатель. Если он литой, то пилу можно смело использовать для порезки высокопрочных марок стали и сплавов. Пилы с литым держателем не пружинят, обеспечивая полотну стабильный натяг на всех стадиях резки

В таких пилах полотна редко лопаются и меньше тупятся

Пилы с литым держателем не пружинят, обеспечивая полотну стабильный натяг на всех стадиях резки. В таких пилах полотна редко лопаются и меньше тупятся.

Если держатель полый, то ножовка годится лишь для порезки заготовок из цветных металлов или сплавов (медь, алюминий, бронза, латунь и пр.). В некоторых случаях пилу с пустотелым держателем можно использовать для порезки заготовок из простенькой углеродистой стали.
