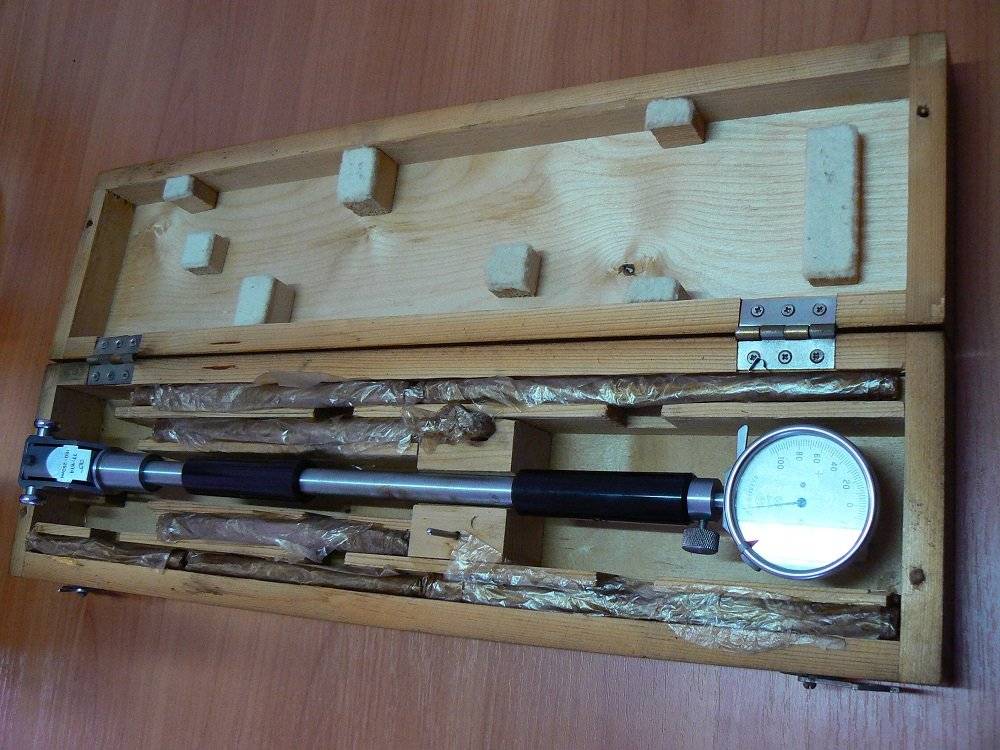

Нутромер индикаторный НИ 50 100

Как пользоваться нутромером индикаторным и важные моменты при работе с инструментом

Индикаторный нутромер отличается от микрометрического не только конструкцией, но еще и назначением. Прибор служит не для получения точных значений расстояния или диаметра, а для определения отклонений от эталонных показаний. Как и в случае с микрометрическим прибором, индикаторный перед началом эксплуатации следует подготовить к работе. Для этого понадобится калибровочное кольцо (шаблон), которое обязательно поставляется вместе с инструментом. Специальная струбцина или микрометр используется для настройки нутромера при подготовке его к измерению больших отверстий.

  1. Проводить работы необходимо в температурном диапазоне от +15 до +25 градусов.
  2. Принцип настройки заключается в том, что первоначально следует подобрать сменный стержень, которые поставляются в комплекте или приобретаются отдельно.
  3. Закрепляется стержень в рабочей части инструмента.
  4. Если используется микрометр или струбцина, тогда необходимо выставить размер, который соответствует примененному в приборе стержню.
  5. Через втулку стебля нутромер необходимо зафиксировать в тисках. Однако вместо этого можно в тисках зажать микрометр с предварительно выставленным значением.
  6. Стержень прибора размещается между измерительными губками микрометра или шаблонной струбциной.
  7. Далее путем вращения индикаторной головки необходимо совместить стрелку с нулевой отметкой. Чтобы обеспечить вращение индикаторной головки, необходимо ослабить стопорный винт.

На этом процесс настройки считается завершенным, и можно переходить к процедуре измерений. Как правильно пользоваться индикаторным нутромером, рассмотрим далее.

Подготовленный к работе инструмент необходимо расположить внутри отверстия рабочей частью

Причем стержень прибора должен располагаться строго перпендикулярно.
Корректировка положения инструмента осуществляется легкими покачиваниями в стороны.
Теперь самое важное — точное значение определяется по стрелке. Причем она должна указывать на нулевое значение, а при малейшем смещении стержня в стороны, она должна отклониться в правую или левую сторону

Если стрелка указывает на конкретное значение, тогда высчитывается уровень отклонения от нормы.

Прибор достаточно прост в использовании, поэтому трудностей с его применением у людей, освоивших технологию работы, не возникает. Ниже представлен видео материал, в котором показано, как настроить прибор к работе путем выставления его на ноль, а также произвести измерения детали.

Индикаторный нутромер применяется для измерения уровня износа блока цилиндров, шатунов и других деталей. С его помощью можно определить возможность дальнейшей эксплуатации ЦПГ, что зависит от уровня износа стенок цилиндров. Именно при помощи индикаторного устройства можно определить уровень износа, и делать последующие выводы. О том, как правильно пользоваться нутромером для измерения уровня износа цилиндров двигателя внутреннего сгорания, можно посмотреть в коротком видео ролике.

Технические условия эксплуатации

Технические требования и условия регламентирует ГОСТ 10-88. Данный технический норматив определяет следующие принципиально важные параметры, которые должны соответствовать табличным данным для обеспечения правильной эксплуатации:

  • диапазон измерения;
  • предел допустимой погрешности;
  • номинальный размер установочной меры и другие параметры, такие как комплектность и маркировка.

Установленные ГОСТом диапазоны измерений – это 50–75 мм, 75–175 мм, 75–600 мм (приборы с этими диапазонами работают с точностью до 3 мкм), 150–1250 мм, 600–2500 мм (погрешность не более 4 мкм), 1250–4000 мм и 2500–6000 мм (погрешность 0,01 мм). ГОСТ указывает на то, что микрометрические головки моделей с диапазоном измерения более 2500 мм должны оснащаться часовым индикатором.

Для приборов с диапазоном измерения до 50 мм установочная мера должна иметь номинальный размер 63 мм, до 75 мм – 75 мм, до 150 мм – 150 мм, до 600 мм – 150 мм и до 1250 мм (так же, как и до 2500 мм) – 350 мм. При этом для всех номинальных размеров определено максимальное допустимое отклонение – от 1,5 до 6 мкм.

Измерительный наконечник нутромера должен иметь сферическую форму. ГОСТ предоставляет таблицу его радиусов: от 12 до 60 мм в зависимости от диапазона измерений. Точность замера напрямую зависит от стопорного устройства. При работе нутромером микрометрический винт неподвижно фиксируется специальным стопорным устройством, при этом, согласно технической спецификации, размер не должен меняться более чем на 0,002 мм.

В разделе о комплектности указано, что к каждому экземпляру прибора должен прилагаться набор удлинителей (маркированных порядковыми номерами и указанием номинального размера) и установочная мера. Также в комплект входит державка для проведения измерений в глубоких отверстиях (где до нужного места нельзя достать просто рукой).

Настройка микрометрического нутромера — пошаговое описание

Для получения точных значений, измеряемых нутромером, понадобится предварительно настроить или отрегулировать прибор. Настройка проводится в следующих случаях:

  • когда прибор вводится в эксплуатацию;
  • при его применении;
  • после продолжительного хранения.

Предварительно нужно оценить состояние прибора. Отсутствие внешних дефектов — это еще не повод говорить об исправности инструмента

Особое внимание уделяется микрометрической шкале и наконечникам. Убедившись в исправности изделия, следует переходить к непосредственному процессу его настройки

Первоначально следует подготовить необходимые материалы — винтовая пара (микрометрическая головка), удлинители, установочная мера и ключ

Удлинители подбираются в зависимости от номинальной длины, указанной в маркировке. Проверяется первоначально установка прибора на ноль (другими словами выясняем, откалиброван он или нет). Для установки микрометрического нутромера на ноль выполняются следующие действия:

Первоначально следует подготовить необходимые материалы — винтовая пара (микрометрическая головка), удлинители, установочная мера и ключ. Удлинители подбираются в зависимости от номинальной длины, указанной в маркировке. Проверяется первоначально установка прибора на ноль (другими словами выясняем, откалиброван он или нет). Для установки микрометрического нутромера на ноль выполняются следующие действия:

Убеждаемся в том, что температура окружающей среды составляет в среднем 20 градусов. Отклонения в большую или меньшую сторону на 5 градусов и более недопустимы, так как это повлияет на величину погрешности

Важно также учесть влажность, которая не должна быть выше 80%. Соединяем винтовую пару с наконечником. Далее берем установочную меру, и прикладываем к ней прибор

Вращаем барабан до момента, пока прибор не будет слегка фиксироваться в установочной мере. Плотность соприкосновения фиксируется на ощупь

Далее берем установочную меру, и прикладываем к ней прибор. Вращаем барабан до момента, пока прибор не будет слегка фиксироваться в установочной мере. Плотность соприкосновения фиксируется на ощупь

Измерительные стержни должны касаться рабочей поверхности с небольшим трением. Фиксируется зажимной винт, и проверяем соотношение основной шкалы с нониусной. Прибор считается выставленным на ноль, когда видна следующая картина, как показано на фото ниже (риска с нулевым значением совпадает с отметкой основной шкалы). Если значение 0 не совпадают с основной риской, тогда прибор нуждается в регулировке. Для этого извлекаем его из установочной меры, и ослабляем верхнюю гайку, которая показана на фото ниже стрелкой. Вместо гайки может быть винт под шестигранник, что зависит от производителя инструмента. Барабан с нониусной шкалой вращается до момента совпадения с продольным штрихом стебля. После того, как нулевое значения нониусной шкалы будет совпадать с продольной риской, нужно затянуть винт, который был предварительно ослаблен.      Повторно выполняются действия, описанные в пункте 3 и 4 с установочной мерой.

Приступать к измерению микрометрическим нутромером можно исключительно после того, как прибор будет отрегулирован, то есть, выставлен на ноль. Эта процедура еще называется калиброванием, которая выполняется обязательно перед каждым измерением.

Это интересно! Правильно настроен инструмент тогда, когда нулевой штрих продольной шкалы слегка виден, и совпадает с нулевой отметкой барабана. На фото показано правильно отрегулированный штихмас.

После настройки можно переходить к измерительным манипуляциям. Как правильно измерять диаметры внутренних отверстий заготовок при помощи микрометрического нутромера, рассмотрим подробно.

Разновидности изделий

Нутромеры бывают двух типов:

  • приспособления микрометрической конструкции;
  • изделия индикаторного вида.

Оба типа устройств необходимо внимательно изучить. Это даст возможность выбрать пользователю изделие с нужными параметрами и характеристиками.

Микрометрические приспособления

Устройство имеет отличительную особенность. Оно представляет собой микрометрический винт. На нем прочно закреплен специальный барабан. Также имеется измерительный наконечник со стеблем. Конструкция нутромера напоминает микрометр. Измерения можно проводить в интервале от 50 до 4000 мм.

Во время снятия показаний устройство устанавливается в перпендикулярном положении относительно заготовки. Одна сторона устройства надежно фиксируется на краю измеряемого отверстия. Вторая часть двигается в диаметральном положении. Во время процедуры микрометрический винт в обязательном порядке нужно настраивать. Это необходимо для получения более точных замеров.

Погрешность у микрометрических нутромеров очень маленькая. Их точность — 0,01 мм. Это очень хороший показатель. Размер окружности получается за счет складывания двух величин. Первая берется с отсчета делений по шкале. Второй показатель снимается с длины стебля и концевых величин. Данные устройства оснащены дополнительной установочной мерой. Она предназначена для проверки правильности. Также механизмом можно настраивать точность регулировки на рабочем месте. Хранится микрометрическое устройство исключительно в футляре. Он защищает изделие от попадания грязи и забоин. Футляр также продлит срок его эксплуатации.

Во время покупки инструмент необходимо проверить. Работоспособность должна быть на высоком уровне. Проверка делается в несколько приемов. Инструмент осматривается сначала визуально. Покупатель оценивает его комплектацию, маркировку и производителя. После этого можно приступить к правильности взаимодействия деталей приспособления.

Нутромер пробуется в работе. Желательно при себе иметь инструментальный микроскоп. Он поможет выявить размер штрихов стебля и барабана. Полученный результат нужно сравнить с заводским показателем. Затем сверяется расстояние от стержня до края торца барабана.

Следующим этапом обследуется радиус кривизны измерительной поверхности микрометрической головки и наконечника. Погрешность замеров определяется посредством горизонтального оптиметра. Вычисляется разница суммарной величины головки и удлинителей, которые прилажены к ней.

Завершает процедуру выявление биения момента касания измерительной плоскости прибора и размеров установочной меры в точках ее рабочей поверхности.

Индикаторные устройства

Нутромеры такого типа имеют свою конструкцию. Производители установили на них 2 рабочих элемента. Сюда входит измерительная система и индикаторная головка. Последняя, имеет циферблат, изготовленный в виде часов. Такая конструкция считается самой распространенной. Инструмент предназначен для измерения диаметра заготовок от 6 мм и больше. Погрешность маленькая и может быть в диапазоне от 0,15 до 0,025 мм.

Индикатор имеет 2 шкалы (одна маленькая, другая большая). Первая обозначает число целых оборотов второго циферблата. При снятии данных нужно быть очень внимательным. Вторая шкала показывает размер в пределах 1 мм при делении 0,01 мм. Поэтому по числу насечек малого циферблата вычисляют замер. По большой шкале считают доли миллиметра с интервалом 0,01. Передвижение штока около 10 мм. Значение можно увеличивать, если того требует производственный процесс. Для таких целей в комплекте с изделием идет набор стержней отличающихся размеров.

При покупке индикаторный вариант, как и микрометрический, можно проверить на исправность. Здесь эта процедура делается намного проще. Первым делом покупателю нужно сделать внешний осмотр изделия на целостность и отсутствие следов механических воздействий. Затем проверяется комплектация, маркировка и завод изготовитель. Некоторые пользователи предпочитают индикаторные виды нутромеров. Другим нравится микрометрический вариант. Мнения людей разделились. Каждый выбирает приспособление под свои нужды и потребности.

Назначение

В современных условиях использование нутромера только приветствуется, а зачастую и необходимо – потому что позволяет задать и реализовать универсальную методику проведения измерений. Это актуально для машиностроения, механизированных цехов, ремонта промышленного оборудования, автомобильных станций – для любой сферы, в которой требуется узнать точные показатели внутренних размеров.

При проведении работ наконечники обычно размещают под углом в 180 градусов друг к другу, центрируя линию, по которой будут считываться результаты. Данное решение также упрощает передачу движения от наконечников.

Техническое обслуживание

Методика поверка нутромера индикаторного регламентирована требованиями ГСИ в документе МИ 2194-92.

Она включает в себя следующие операции:

  1. Осмотр внешнего вида.
  2. Апробирование.
  3. Определение метрологических параметров.
  4. Определение размера выхода губок.

Всего предусмотрено 14 типов осмотра и диагностики состояния штангенциркуля. Для проведения поверки, в лаборатории должны быть использованы определенные приборы и технологические приспособления.

Инструмент, прошедший поверку соответствующим образом, маркируется и может быть использован в производстве. Те приборы, которые не отвечают требованиям метрологии, отправляют на ремонт или должны быть немедленно списаны. В соответствии с требованиями СМК (система менеджмента качества) на рабочих местах не должно быть неповеренного инструмента.

Кстати, при запуске в производство новых изделий и его оснащения необходимо учитывать то, что не каждый инструмент, неважно, рулетка, линейка или другие, лаборатории принимают на поверку. Существует предприятия, чью продукцию, метрологические лаборатории не принимают к поверке. Это не относится к серийным инструментальным заводам, например, Кировскому или Челябинскому

Поэтому перед закупкой мерительного инструмента имеет смысл уточнить инструмент, какой фирмы можно закупать без опасений

Это не относится к серийным инструментальным заводам, например, Кировскому или Челябинскому. Поэтому перед закупкой мерительного инструмента имеет смысл уточнить инструмент, какой фирмы можно закупать без опасений.

Для обеспечения эффективной работы нутромеров и другого аналогичного инструмента необходимо обеспечить определенные требования по его хранению. В ГОСТ 13762-86, который определяют технические условия на хранение нутромеров определено то, что хранить их можно в условиях соответствующих условиям 1Л. При этом, устройство должно находиться в упакованном виде.

Хранение нутромера индикаторного

Для длительного хранения инструмент должен быть надлежащим образом упакован в штатную готовальню, выполненную в заводских условиях. Для ее производства применяют древесину хвойных пород. В целях сохранности инструмента внутри готовальни обустраивают ложементы, обклеенные мягким материалом. Сам инструмент должен находиться в полиэтиленовом пакете, в одном пакете с ним может находиться паспорт, который может быть совмещен с руководством по эксплуатации.

При транспортировке изделия необходимо соблюдать правила перевозки грузов на соответствующем виде транспорта. В частности, для перевозки, должен быть использован поддон, размером 0,8 на 1,2 м, выполненный в соответствии с ГОСТ 9557-87. При перевозке небольшой партии допустимо применение в качестве упаковки полиэтиленовой пленки толщиной 0,08 – 0,2 мм.

Помещение для длительного хранения (бюро инструментального хозяйства) мерительного инструмента должно быть сухим, оптимальным можно считать то, в котором температура находиться в диапазоне от 20 – 25 градусов, при средней влажности 80%.

При передаче инструмента на рабочие места необходимо проинструктировать персонал о правилах применения инструмента и режиме хранения. В частности, его надлежит хранить в штатной заводской готовальне.

На все изделия должна быть нанесена маркировка, содержащую в себе информацию о производителе, серийный номер изделия и ряд другой информацией. Такая же информация должна бы и на заводской готовальне.

Оглавление

Нутромер электронный на сегодняшний день можно считать одним из самых разнообразных и перспективных видов этих устройств. Он служит для определения линейных внутренних размеров. Зачастую их используют в труднодоступных местах устройств, где нельзя применить другие измерительные приборы. Форма измеряемого паза или отверстия совершенно неважна, поэтому, они очень востребованы для определения диаметров цилиндров, что очень сложны в измерении. В итоге, можно получить высокоточные измерения, которые будут достигать вплоть до сотых долей миллиметра.

фото:нутромер электронный (цифровой)

Сфера применения такого прибора как нутромер электронный очень широка. Ведь по принципу действия он мало чем отличается от обыкновенных, так что если у специалиста есть возможность, то он заменяет механический тип на электронный, вне зависимости от того, это частная работа или нет. Их применяют при контроле в изготовлении и ремонте комплектующих, во время проверки оборудования и так далее. Ведь класс точности нутромера позволяет получить данные намного большей точности, чем этого требуется для допустимой погрешности. При проверке работающих деталей износ в миллиметр или несколько может оказаться критичным.

Если точность шкалы составляет 0,01 мм, то устройство попадает под ГОСТ 868-82, но некоторые современные электронные модели могут иметь шаг в 0,001, тогда это соответствует ГОСТу 9244-75.

Преимущества и недостатки

Преимущество электронных версий состоит в том, что нутромер цифровой очень легок в использовании. Дело в том, что тут не требуется знать сложную систему расчетов шкалы получения данных, а все показывается на дисплее. Поэтому, достаточно только придерживать правил пользования устройством. Также намного легче происходит операция поверки, которая идет перед каждым применением. Благодаря дисплею ускоряется получение данных, и как следствие, сам рабочий процесс. Прибор можно применять в труднодоступных местах, и при этом получать высокие результаты точности.

Недостатки устройства состоят в том, что электронная система является достаточно чувствительной к вибрациям и ударам. Падение, неправильное ношение или хранение без соответствующего футляра может привести к повреждению, так что в итоге нутромер электронный для внутренних измерений окажется совсем нерабочим. Это же может произойти и из-за сбоя в системе, который относится к тому минимальному программному обеспечению, которое установлено на нутромере. Не стоит забывать об элементах питания. Несмотря на то, что они здесь работают достаточно долго, все равно наступает момент, когда батарейки могут исчерпать весь заряд и тогда, пока не произойдет замена, прибор также окажется бесполезным.

Устройство и принцип работы

Существует несколько моделей электронных нутромеров, которые имеют некий ряд отличий. В основном конструкция представляет собой наконечники сферической формы, которые прикреплены к головке прибора. На плоскости он располагаются относительно друг руга под углом в 180 градусов. Каждое устройство имеет свой предел измерения, который зависит от выбранных наконечников. Они являются съемными и идут в наборе к нутромеру по несколько штук. Некоторые модели могу иметь дополнительные механизмы, которые служат для передачи данных на устройство, которое вычисляет передвижение наконечников в пространстве и устройства для центрирования линий измерения.

Принцип работы здесь также достаточно прост, потому как электронное устройство самостоятельно считывает передвижение наконечников. В данном случае нулем измерения является их минимальный предел, с которого начинается отсчет, после чего прибор прибавляет расстояние, на которое они раздвинулись. Тут нужно быть предельно аккуратным, ведь точность измерения очень высока и для получения точных данных наконечники должны плотно прилегать к поверхности.

Технические характеристики

ТипРазмеры, мм
Диапазон, ммЦена деления,ммПогрешность, ммLSH
НЭ-25/305-250,01±0,053011,5
НЭ-30/6010-300,01±0,056023,5
НЭ-40/8020-400,01±0,058036,5
НЭ-50/8030-500,01±0,058038,5
НЭ-60/8040-600,01±0,058038,5

Разновидности

Стандартный нутромер двухточечный может отличаться по таким параметрам как:

  • Размеры;
  • Диапазон линейных измерений;
  • Класс точности и погрешность;
  • Комплектация;
  • Дополнительные приспособления

Сведения об устройстве

Нутромер предназначен для замера диаметров круглых деталей. В его комплект входят сменные стержни разного калибра. Они выполняют функцию удлинителя и головки. Последний элемент имеет следующие составляющие:

  • меняющийся наконечник;
  • стопорный механизм;
  • стержень;
  • болт микрометрического типа;
  • колпак;
  • барабан.

Область использования

Конструкция устройства проста и надежна. Поэтому он используется в самых разных сферах промышленных предприятий. Методика проведения замеров универсальна. Во многих отраслях экономики требуется система снятия точных показаний. Нутромеры используются в следующих сферах:

  1. Машиностроение. Эта отрасль производит огромное количество вращающихся механизмов. Все детали и узлы должны иметь определенные размеры и точное соприкосновение друг с другом, минимальные зазоры. Поэтому требуются устройства с минимальной погрешностью.
  2. Ремонт транспортных средств. Здесь замеры проводят для определения степени износа деталей. По их показаниям принимают решение, проводить ремонт техники или нет.
  3. Металлообрабатывающая отрасль. Здесь работники проводят сверление отверстий и фрезеровку деталей. Поэтому требуется помощь нутромеров.

В большинстве случаев нутромером замеряют диаметры внутренних полостей металлических деталей после токарной и фрезерной обработки. Требуется устройство при ручной работе, когда необходимо снять тонкий слой с заготовки, чтобы достичь высокой точности. Все это характерно для металлообрабатывающей сферы.

С помощью нутромера можно делать поверку других устройств. Весь измерительный инструмент должен получить доступ к работе. Для этого его необходимо аттестовать.

Измерения делаются двумя наконечниками округлой формы, расположенными под углом 180. Почти у всех приспособлений имеется механизм для центрирования измерений. Все движения наконечника фиксируются на инструменте. Нутромеры позволяют проводить самые точные замеры. В этом их большой плюс. Невысокая стоимость и долгий срок эксплуатации делают инструмент незаменимым у профессионалов. Однако, нужно помнить, что нутромер требует бережного отношения и особого ухода. После поломки изделие утилизируется. Восстановление инструмента не представляется возможным. Приобрести новое приспособление будет лучшим выходом из положения.

Проводить замеры мягких частей заготовок нужно с осторожностью. Во время процедуры происходит сильное нажатие, что может деформировать поверхность детали
