Как установить роторную косилку на мотоблок салют

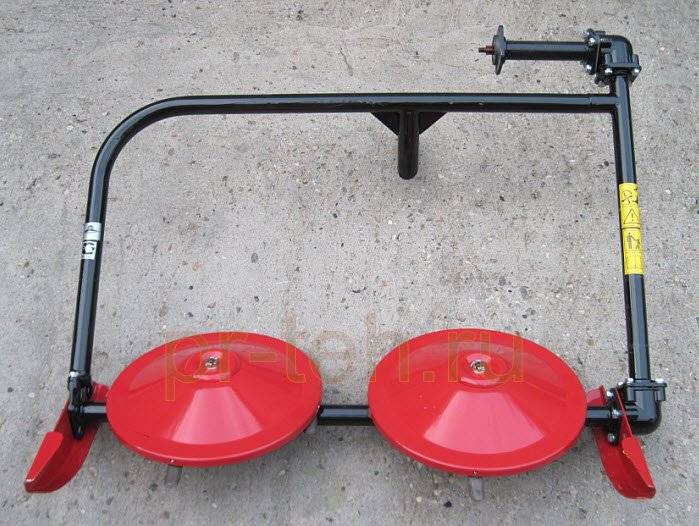

Роторная косилка «Заря»

Роторная косилка «Заря» «Заря» выступает в качестве прицепного оборудования для мотоблоков «Салют 100» и аналогов, схожих с ними по конструкции. Устройство предназначено для скашивания травы с параллельным укладыванием ее в валки. Косилка проста в управлении и легко крепится на мотоблок. Дает производительность до 0,2 Га в час. Такая эффективность дает возможность за день заготовить достаточное количество сена на зиму для одной особи крупного рогатого скота. Устройство способно скашивать густую высокую траву и молодой кустарник. Нередко используется коммунальными службами, которые занимаются уборкой травы на обочинах дорог.

Технические характеристики

Скорость работы	От 2 до 4 км/ч
Производительность	0,2 гектара в час
Тип привода	Ременный привод, модель ремня – A850
Ширина прокоса	80 сантиметров
Скорость вращения режущих частей	От 1800 до 2400 оборотов в минуту
Максимальная высота травы	До 1 метра
Масса	32 килограмма
Объем упаковки	0.214 кубических метра

Преимущества:

• Эксплуатация «Зари» не требует выполнения дополнительных операций по обслуживанию техники. Никаких смазок и шприцеваний.
• Сразу укладывает траву в валки.
• Достаточная мощная, способна убирать кустарники.
• «Салют 100», оснащенный «Зарей», может работать в ограниченном пространстве, на склонах и прочих неудобных местах.
• В комплект входят запасные расходные материалы: ремень А850, ножи и пальцы.
• Невысокая цена.

Недостатки:

• тяжелый вес;
• ременный привод требует регулярного обслуживания и смены ремня.

Чтобы прикрепить этот навес на «Салют 100» нужно надеть его на встроенный штырь, расположенный в передней части мотоблока. Регулировать скорость вращения режущих дисков можно при помощи изменения оборотов двигателя. На дисках расположены ножи, которые отвечают за срезание травы. Валки формируются за счет того, что ножи вращаются вовнутрь. Крутящий момент на диски передается при помощи ремня, который вращается двигателем. Модель имеет ряд аналогов, которые сделаны по ее подобию, однако, наилучшее соотношение показателей цена – качество именно у «Зари».

Косилка-повозка для мотоблока

Это приспособление можно использовать летом как косилку, а зимой как снегоуборщик. Для этого в зимнем варианте на косилку ставят звездочки, а летом, когда пришло время косить траву, ножи от косилки. Такую модель тоже можно отнести к роторным, но она более сложная.

Трава, которой можно косить этой моделью может иметь жесткую структуру, а снег зимой с ледяным настом.

Конструкция этой модели сделана из двух барабанов, которые соединены рамой и транспортерной лентой с зацепами.

Тележку изготавливают путем сваривания труб, металлических уголков, в общем, любого металла который можно найти. На каркас крепиться фанера и колеса. Колеса можно взять с детского велосипеда или коляски. Так же подойдет и весь каркас от коляски. Фанеру берут толстую, лучше вообще использовать металлический лист. Размеры рамы косилки могут быть разные, но предложенные 80х40 см.

Главный рабочий орган этой косилки собирается из барабанов (5), транспортерной ленты (3), рамы (10, 16, 17, 18,20), кронштейнов (19), уголков зацепов (4).

Для барабанов можно использовать консервные банки большого диаметра. В них вырезаются крышки и дно. На их место монтируют два деревянных круга. Если у вас нет возможности взять банки, то можно использовать тонкий лист металла и вырезать из него 8 дисков. 4 из них будут внешними диаметром 20см, четыре внутренними диаметром 17 см. Соединяем их парно, маленький и большой при помощи болтов. К этим дискам крепим ножи, по 4 на каждый. Ножи должны свободно вращаться поэтому при крепление оставляем зазор в 1 мм. Но в тоже время крепление должно быть крепким, чтобы ножи не сорвало при столкновении с камнями. Барабаны закрепляют на раму, предварительно вставив в них втулку.

Барабаны крепят на раму, которая собрана из верхней поперечной балки (10), и планки с потпяточными втулками и уголками (16). Для изготовления балки используют стальной уголок 35х35 мм. Боковую часть уголка нужно срезать на 35 мм, так чтобы остались торцевые места для болтов М5. Между собой барабаны будет соединять транспортная лента. Для ее монтирования в уголках делают пазы диаметром 13 мм. Для этой же задачи нижнюю втулку ведомого барабана устанавливают на планке (15) подвижно, а на верхние концы осей барабанов крепят натяжные уголки (20). К торцовым площадкам поперечной балки уголки 20 натягивают винтами М5х65 мм.

Транспортную ленту проще всего сделать из резиновой полоски, которую соединяют в кольцо при помощи дрюлевой пластины толщиной 2 мм.

Как работает такая модель можно посмотреть на предложенном видео.

Далее делаем завязку с ВОМ мотоблока.

Классификация

Отметим, что известны различные типы конструкций, и их перечень не ограничивается перечисленными тремя. Однако именно косилки роторного и сегментного типа, а также типа «повозка» являются не только самыми востребованными, но и без особых усилий доступны к сборке в домашних условиях. Каждый тип конструкции имеет свои особенности и свои достоинства и недостатки, существенные в одних условиях работы и незначительные – в других.

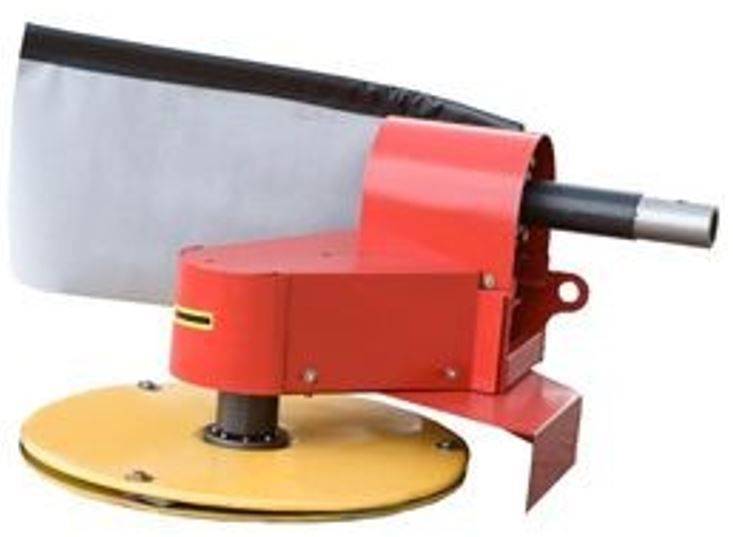

Роторные

Оборудование этого типа предназначено, прежде всего, для срезания зарослей сорной травы и тонких кустарников. Имея в хозяйстве приспособление роторного типа, можно без особых усилий удалять траву на больших площадях. Второе название этой косилки — дисковая, поскольку конструкция устройства предполагает диски, внутри которых располагаются движущиеся ножи. Количество дисков различается в зависимости от конструкции, но, как правило, их два или три. Установка роторной косилки на мотоблок обычно предполагает фронтальное крепление, но существуют разновидности дисковых устройств, которые крепятся сбоку или сзади, являясь полуприцепными или прицепными.

Принцип работы этого оборудования предполагает передачу крутящего момента от опорного колеса к дискам. Сами диски закреплены на раме, опорой которой служат салазки. Благодаря тем же салазкам, может регулироваться и высота срезания растений. Диски располагаются в ряд, и чем их больше, тем шире полоса захвата. Используются такие косилки и на пастбищах, и на больших огородных хозяйствах.

Сегментные

Конструкция сегментной косилки предельно проста. В нее входит рама и зафиксированные на ней бруски (как правило, их два). Между брусками размещаются ножи, совершающие обратно-поступательные движения по принципу ножниц. Причем работа сегментов чередуется — пока один находится в движении, другой – неподвижен. Скос травы производится быстро и равномерно, а особенности конструкции устройства позволяют успешно использовать его для покоса на поверхностях со сложным рельефом.

Рама размещается на опорных колесах, благодаря чему возможно как фронтальное размещение, так и крепление позади мотоблока. Как и в варианте роторного типа, конструкция предусматривает салазки, позволяющие регулировать высоту срезания травы. Благодаря особенностям принципа работы, устройства этого типа хорошо справляются с сорняками с толстыми стеблями, успешно скашивают сухие растения и очень эффективны при заготовке зеленых кормов.

Одним из главных достоинств, которые отмечают пользователи, является доступность, простота в использовании устройств этого типа и довольно редкие поломки. Однако есть у сегментных косилок и недостатки. К ним относят небольшую производительность, кроме того, оборудование этого типа не очень подходит для скоса невысоких растений.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Список источников

• oselhoztehnike.ru
• vsemotobloki.com
• SpecMahina.ru
• tytdacha.ru
• stroy-podskazka.ru
• mastertraktor.ru
• NashSad.su

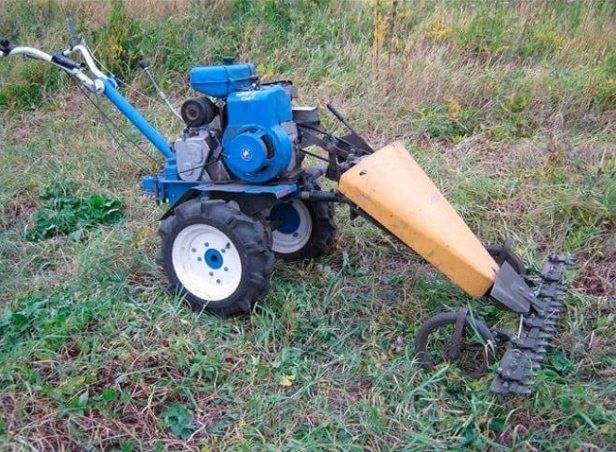

Сегментная косилка для мотоблока – области применения

Сегментная косилка на мотоблок – это один из простейших вариантов оборудования. Ее конструкция состоит из рамы на которой установлены 2 бруска. Между ними помещены режущие элементы. В процессе совершения поступательных движений непосредственно от привода используемого мотоблока, режущие элементы косилки начинают двигаться подобно ножницам, срезая, таким образом, траву. При этом один из сегментов постоянно передвигается вправо-влево, а второй – находится в неподвижном состоянии. При попадании травы между пальцами косилки ее стебли быстро и равномерно срезаются. Такого рода конструкция позволяет сегментной косилке успешно работать на площадях со сложным рельефом.

Все приспособление удерживается на опорных колесах, и может крепиться к передней или задней части мотоблока. По краям конструкции расположены салазки, предназначенные для регулировки высоты скашивания растительности.

Сегментная косилка не отличается скромными габаритами, что не позволяет эффективно применять ее на участках с большой территорией. Тем не менее, приспособление этого типа успешно справляется со скашиванием сорняков, имеющих высокие и толстые стебли, что позволяет применять ее для скашивания сухой травы. Благодаря этому сегментная сенокосилка для мотоблока пользуется довольно высоким спросом среди фермеров, владеющих крупным рогатым скотом.

В число основных преимуществ сегментной косилки входит простота в эксплуатации, отсутствие необходимости частого ремонта, а также невысокая стоимость. Среди минусов оборудования выделяется низкая производительность и невысокая эффективность на участках с низкой травой.

На что обратить внимание при выборе любой косилки

Чтобы понимать какую косилку купить для мотоблока следует грамотно подойти к вопросу выбора. Поскольку это навесное оборудование применяется на покосах для заготовки травы, то оно должно отвечать поставленной задаче в полной мере

Поэтому при выборе сенокосилки следует обратить внимание на следующие параметры:

геометрия среза травы. За данный показатель отвечает ширина захвата и высота покоса. В большинстве случаев ширина захвата не отличается особым разнообразием на мотоблочных косилках. Мотоблок – устройство небольшое, применяется для обработки земельных участков малой площади

Поэтому выбирая ширину захвата важно понимать, что скашивание происходит преимущественно на прямолинейных участках. Исключения составляют ситуации, когда приходится объезжать препятствия

В свою очередь, высота среза – более важный показатель. Ведь чем ниже происходит подрезание травы на участке, чем большее количество ценного продукта добывается при равных затраченных усилиях. Именно показатель определяет насколько подходит ли сенокосилка для мотоблока и какая лучше для выполнения поставленных задач.
допустимые параметры срезаемой травы – её высота и толщина стеблей. Чем толще стебли, чем ниже они прилегают к земле, тем сложнее они поддаются обработке. Тем чаще придется останавливать работу, возвращаться назад.
скорость перемещения – показатель довольно спорный. С одной стороны он, в первую очередь, определяется возможностями мотоблока, и навесное оборудование уже подстраивается под них. С другой стороны – чем выше скорость, тем выше производительность.
масса конструкции напрямую определяет удобство её транспортировки и монтажа.
взаимозаменяемость деталей и ремонтопригодность позволят определить насколько ваше приобретение будет удобно в вопросах технического обслуживания.
удобство в работе отвечает доступность органов управления и регулировки режимов.
надежность техники определяется производителем, применяемыми при производстве изделия материалами, контролем качества.
безопасность обеспечивается наличием защитных щитков и кожухов, препятствующих проникновению посторонних предметов в зону резания.

Какие модели подходят?

Многообразие моделей дополнительного оборудования для моторизованной техники создает условия для подбора подходящего решения к каждому виду мотоблоков. Но как не ошибиться при покупке? Наиболее популярными на отечественном рынке считаются косилки «Заря». Производит их калужское предприятие, есть несколько модификаций. Чтобы узнать, подходит ли косилка «Заря» к мотоблокам «Салют-5» и «Салют-100», нужно изучить паспорт изделия. Нужная модель будет иметь обозначение КР. 05.000-04 или ЗиД КР-1 (производится заводом в Коврове).

Кроме того, обратить внимание стоит на модель КМ-0,5 «терминатор» с регулируемой высотой среза от 5 до 100 мм, измельчителем. Ширина среза при работе изделия достигает полуметра

Ножи не требуют заточки, имеют самозатачивающуюся структуру. КНС-0,8 «Стриж» относится к категории сегментных моделей, подходит для окашивания дорожных обочин, ухода за участками, формирования газонов. К ее особенностям относится боковое расположение режущего элемента относительно самого мотоблока. Полотно ножей имеет защиту в виде пальцев, предотвращающих получение повреждений.

2 Какие косилки можно сделать своими руками?

Заводской мотокультиватор будет стоить гораздо дороже. Например, даже сравнительно недорогая чешская сенокосилка бензиновая мф 70 стоит не менее 20 000 рублей, и это мы говорим о б/у. Если вы захотите приобрести новую, смело увеличивайте цену минимум на 60%.

Самодельная роторная косилка

2.1 Как сделать роторную сенокосилку?

Роторная (дисковая) сенокосилка бензиновая (ручная)представляет собой, пожалуй, сенокосилку с самой простой конструкцией. Вы можете повторить ее сами даже в домашних условиях, причем затратив на это не так много времени. Такие бензиновые самодельные сенокосилки используют для мотоблока Нева, поскольку они недостаточно велики для трактора или другой сельскохозяйственной самоходной техники.

Чтобы сделать такие бензиновые сенокосилки самостоятельно, потребуется:

1. Сварить или найти подходящую раму из надежного металлического угла (4×4).
2. Взять диски от сеялки, которая давно уже не используется.
3. Закрепить на них по 4 лезвия, для чего просверлить в них такое же количество отверстий (в диаметре 0,6 см).
4. Прикрепить их на диски, причем сделать так, чтобы расстояние между креплением и лезвием было на 1 мм шире толщины самого лезвия.

Вторая роторная сенокосилка бензиновая для мотоблока Нева будет немного сложнее и делаться несколько дольше. Такие бензиновые сенокосилки отличается диском, который расправляет ножи, вращающиеся вокруг своей оси, центробежной силой. Чтобы сделать такую косилку, необходимы:

1. Надежная металлическая ось в диаметре около (8 мм);
2. Цепи для пилы (можно снять с ненужной бензопилы, еще один способ – найти редукторную цепь на авторынке).

Оснастите мотоблок представленным устройством, и можете наслаждаться полученным результатом: роторная сенокосилка не только будет косить, но еще и измельчать накошенное.

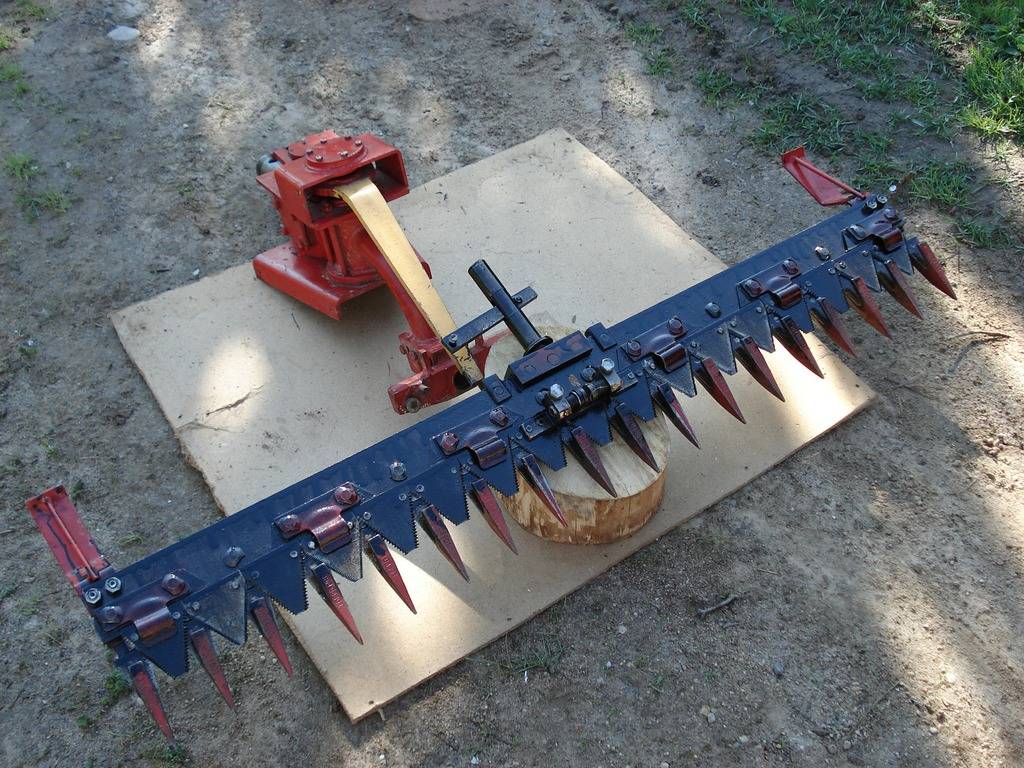

2.3 Как сделать сегментную косилку?

Сегментная косилка для мотоблоковявляется еще более сложной конструкцией, но также может быть сделана своими руками. Что вам потребуется, чтобы собрать бензиновые сегментные сенокосилки такого типа:

1. Брус металла 15×50х120 мм.
2. Просверлить в нем 12 диаметра, равному диаметру болта М8 (к нему будут крепиться лезвия).
3. Убедитесь, что каждое лезвие обладает сегментом на спинке и обойму для приводного рычага.
4. Закрепите ножи с двух сторон бруса.
5. Напоследних с двух сторон закрепите прижимы и полозья.
6. Снабдите основную раму конструкции колесом (например, от старой детской коляски).

Вал мотоблока будет приводить в движение сделанный механизм, который будет вращать ножи особым образом – не только вращательным движением, но и обратно-поступательным. Благодаря этому стебли травы легко срезаются, правда, не измельчаются, как в случае использования роторной сенокосилки.

2.4 Как сделать косилку-повозку?

Конструкция косилки-повозки (самоходная косилка) для мотоблока Нева обладает гораздо большей силой скашивания, благодаря которой можно удалять траву с широким стеблем.

Косилка — повозка

Чтобы была изготовлена надежная конная сенокосилка, используйте следующие рекомендации:

1. Подберите прочную раму из металлических углов.
2. Найдите 4 колеса (можно с ненужной тачки или детской коляски).
3. Положите на раму металлический лист, размерами 80×40 (можно использовать и фанеру, но получите не такую прочную конструкцию).
4. Установите на раму 2 большие консервные банки, предварительно вырезав у них крышку и днище и заменив их двумя деревянными кругами соответствующего размера (если есть металлические диски – идеально, их можно использовать вместо банок, тогда получится почти заводская сенокосилка).
5. Учтите, что дисков должно быть 8 – поровну внешних, диаметром около 20 см и поровну внутренних, диаметром около 17 см.
6. Соедините все диски попарно (большой+маленький), закрепите болтами.
7. Закрепите 4 лезвия на каждом диске так, чтобы они находились на одинаковом расстоянии друг от друга и свободно вращались (это возможно, если между дисками останется зазор 1 мм).
8. Далее потребуется вставить втулку в барабан и надежно закрепить его на раме.
9. На раме установите поперечный лист из стального уголка 35×35 мм, со срезанными боковыми частями на 35 мм.
10. Соедините барабаны транспортной лентой (она может быть из толстой резины), предварительно снабдив уголки пазами шириной 13 мм.
11. Закрепите нижнюю втулку барабана, а к барабанам сверху прикрепите натяжные уголки.

Косилка-повозка к мотоблоку

Чтобы полученную конструкцию установить на мотоблок, проверьте, чтобы на лезвиях был установлен защитный кожух, снимите с колес грузы, если таковые имеются. Скашивайте траву, используя бензиновые сенокосилки, на небольших оборотах, включив муфту сцепления, не делая резких движений, и конная сенокосилка порадует вас своей функциональностью.

Обзор

Косилки для мотоблока МТЗ являются универсальными приспособлениями, увеличивающими функциональные возможности агрегата. Предназначены для облегчения сбора и заготовки сена, используются в качестве навесного оборудования. Ниже перечислены все устройства, которые используют для уборки сена:

• Косилки;
• Триммеры;
• Грабли;
• Пресс- подборщики;
• Сеноворошилки.

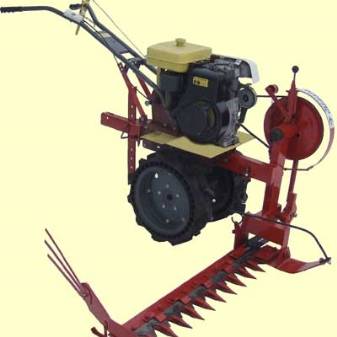

Косилка сегментного типа к мотоблоку

На сельскохозяйственном рынке вниманию фермеров предлагают роторные и фронтальные косилки. Вторые, в свою очередь, разделяются на сегментные и цеповые. Прежде, чем купить косилку, определите, для каких целей она вам нужна. Исходя из требований, выбирают косилки по способу укладки:

• В валики. С помощью такого устройства можно сэкономить на покупке грабель, так как навесное оборудование само формирует стог.
• В покос. После такого способа кошения травы требуется дополнительное время и силы, чтобы собрать скошенную растительность.
• Мульчирование. Оборудование способно выполнять функцию мульчирования, позволяя изготавливать удобрение для кустарников и деревьев.

При выборе косилки также необходимо обратить внимание на высоту покоса, которая варьируется от 5 до 20 см. Для того, чтобы быстро и эффективно скосить траву на участке выбирайте широкие устройства. Важным нюансом является способ крепления навески к мотоблоку МТЗ:

Важным нюансом является способ крепления навески к мотоблоку МТЗ:

• Спереди – это самый распространенный тип крепления.
• Сзади – применяются для покоса травы на газонах.
• Сбоку в качестве полунавеса – использование таких моделей наиболее распространено с минитракторами, когда основной вес приходится на опорное колесо.
• Мощность мотоблока играет не последнюю роль, так как от нее зависит скорость передвижения и эффективность в работе.
• Частота оборотов должна быть высокой, в противном случае трава будет сминаться, а не коситься.

Установка косилки на мотоблок

Для увеличения продолжительности рабочего времени, специалисты рекомендуют один раз в 10-13 часов обильно смазывать шестерни угловых креплений. Дабы отрегулировать базовые рабочие органы, необходимо использовать особые салазки и определить высоту скашивания растительности.

В обязательном порядке проверьте прочность ножей или дисков. Они не должны ходить ходором. Желательно перед каждой эксплуатацией лишний раз подкручивать болты и указанные режущие элементы, тогда можно будет со спокойной душой осуществлять скос растительности.

Грамотная установка позволит проявить все особенности навесного оборудования и максимально раскрыть его потенциал. Сразу после завершения процесса необходимо опробовать деталь на небольшом участке и только тогда, убедившись в правильности проведенных процедур, можно приступать к серьезным работам.

Чтобы увидеть установку воочию, можно проглянуть следующие видеоматериалы:

Правила эксплуатации

При работе с косилками необходимо соблюдать несколько правил эксплуатации:

• Перед работой проверить крепление ножей;
• Смазать вращающиеся элементы, чтобы они свободно крутились;
• Остерегаться летящих камней и других твердых частиц;
• Запрещается направлять косилку вперед, если перед мотоблоком расположен человек или стеклянные конструкции;
• При длительной эксплуатации косилки рекомендуется использовать адаптер. Это поможет уменьшить физическую нагрузку на оператора, и скос растений станет намного проще. Однако использовать адаптер и косилку следует только на ровных участках земли.

«Заря-1»

К недостаткам этой модели относятся высокие затраты труда при монтаже на мотоблок. Конструктивно предусмотрено подсоединение косилки к ВОМ задней части моторной техники. Для этого потребуется развернуть рукоять на 180 градусов, установить редуктор и подсоединить к нему роторную косилку. Перемещение мотоблока производится на задней скорости.

Дополнительно понадобится обеспечить возможность активации повышенных передач при движении вперед. Это необходимо для того, чтобы на высокой скорости исключить возможность наезда на оператора. Сложность таких операций непосредственно зависит от конструктивных особенностей мотоблока и может потребовать некоторых манипуляций по переключению приводов управления, редукторов и других элементов, отвечающих за управление техникой.

Преимущества роторной косилки

Главное преимущество роторной косилки – установленное на данном агрегате демпфирующее устройство. Оно надежно защищает режущие устройства от любого попадающегося по ходу работы препятствия.

Еще одно преимущество данного типа косилки – скос травы с перспективной укладкой ее либо в прокос, либо в валки на тех участках сельхозугодий, где угол крутизны составляет до 20 градусов. К тому же, в сравнении с тем же сегментным аналогом, роторная косилка более простая в эксплуатации и безопасная.

Правильный подбор техники для осуществления того или иного агротехнического мероприятия – это значительная экономия, причем не только времени, но и энергозатрат. В любом случае, ширину косилки следует подбирать с учетом предстоящего объема работ, обрабатываемой площади, а также конкретного типа скашивания.

Поэтому главная задача покупателя – выбрать модель, оптимально подходящую по мощности того агрегата, на который ее предстоит устанавливать.

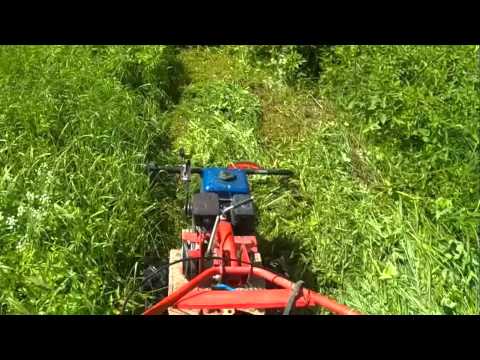

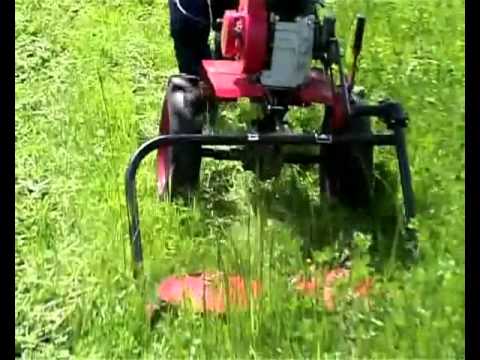

Видео роторная косилка к мотоблоку в работе.

Обзор

Косилки для мотоблока МТЗ являются универсальными приспособлениями, увеличивающими функциональные возможности агрегата. Предназначены для облегчения сбора и заготовки сена, используются в качестве навесного оборудования. Ниже перечислены все устройства, которые используют для уборки сена:

• Косилки;
• Триммеры;
• Грабли;
• Пресс- подборщики;
• Сеноворошилки.

Косилка сегментного типа к мотоблоку На сельскохозяйственном рынке вниманию фермеров предлагают роторные и фронтальные косилки. Вторые, в свою очередь, разделяются на сегментные и цеповые. Прежде, чем купить косилку, определите, для каких целей она вам нужна. Исходя из требований, выбирают косилки по способу укладки:

• В валики. С помощью такого устройства можно сэкономить на покупке грабель, так как навесное оборудование само формирует стог.
• В покос. После такого способа кошения травы требуется дополнительное время и силы, чтобы собрать скошенную растительность.
• Мульчирование. Оборудование способно выполнять функцию мульчирования, позволяя изготавливать удобрение для кустарников и деревьев.

При выборе косилки также необходимо обратить внимание на высоту покоса, которая варьируется от 5 до 20 см. Для того, чтобы быстро и эффективно скосить траву на участке выбирайте широкие устройства

Важным нюансом является способ крепления навески к мотоблоку МТЗ:

• Спереди – это самый распространенный тип крепления.
• Сзади – применяются для покоса травы на газонах.
• Сбоку в качестве полунавеса – использование таких моделей наиболее распространено с минитракторами, когда основной вес приходится на опорное колесо.
• Мощность мотоблока играет не последнюю роль, так как от нее зависит скорость передвижения и эффективность в работе.
• Частота оборотов должна быть высокой, в противном случае трава будет сминаться, а не коситься.

Косилка роторная КРМ-2

Роторная косилка КРМ-1

Заключение

Навесное оборудование представляется дополнительным вспомогательным средством, позволяющим существенно увеличить область применения мотоблока (например гусеница для мотоблока нева) .

Благодаря ему, можно выполнять абсолютно всю работу, характерную для сельских местностей, где основные заботы заключены в посадке и последующем сборе урожая.

Конечно, приобретать дополнительное оборудование придется отдельно от мотоблока, что может показаться довольно большой платой за возможность полноценной работы на земле.

Однако, владельцы больших фермерских хозяйств по достоинству оценят все преимущества, которые дают подобные устройства, ведь они позволяют обрабатывать в ускоренном темпе не один десяток соток земли. В условиях высокой конкуренции в сфере выращивания и последующей реализации урожая, это может сыграть решающую роль.
