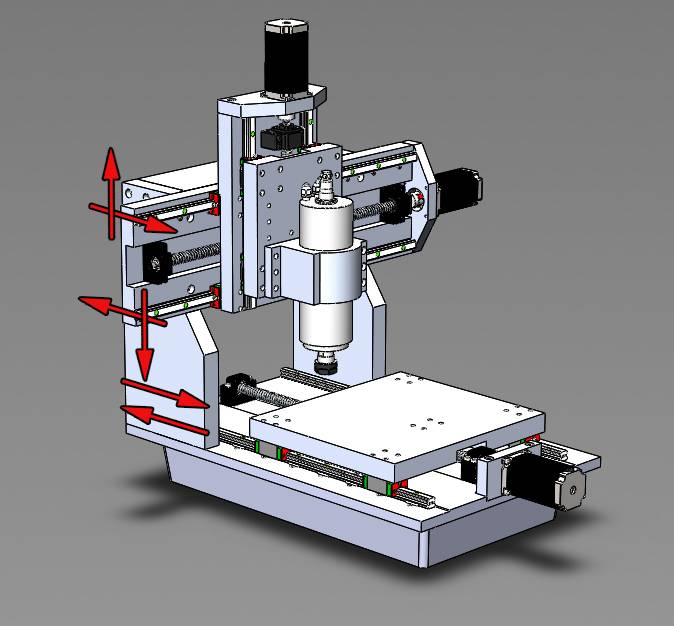

Фрезерный станок по металлу с ЧПУ

Можно ли изготовить своими руками?

ЧПУ станки весьма популярны в небольших мастерских. С их помощью обрабатывают дерево, металл и пластик. При недостатке средств и малой площади помещения мастера задумываются об изготовление оборудования своими руками. Это осуществимая задумка, которая потребует небольших вложений.

У самодельных машин рабочей частью выступает гравер или бормашинка. Каркас собирается из фанеры или МДФ

Важно сделать устойчивую станину, чтобы станок не вибрировал при эксплуатации. Направляющие изготавливаются из металла

Для этого можно использовать мебельные профиля. Также перед запуском нужно проверять надёжность соединительных элементов.

Фрезерный станок с ЧПУ — незаменимое оборудование на крупных предприятиях. С его помощью выполняются различные работы по обработке металла, древесины, пластика. При правильной настройке программы можно значительно ускорить производственный процесс и качество готовых деталей.

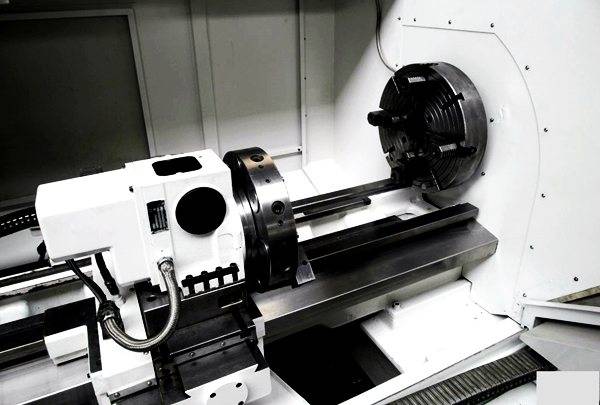

Станки токарные с ЧПУ

На токарном станке обработка производится резцом со сменными пластинами. Он закрепляется в резцедержателе, который вместе с салазками и поворотной плитой входит в узел суппорта. Токарный станок с ЧПУ может быть оборудован кассетным резцедержателем (вмещает до 12 инструментов). Заготовка зажимается в токарном патроне, закрепленном на вращающемся шпинделе. Рабочие органы токарного станка приводятся в движение приводными механизмами, причем скорость вспомогательного хода практически всегда делается выше скорости рабочего.

Классификация токарных станков с ЧПУ по виду выполняемых работ

На сегодняшний день широко используется несколько типов этого оборудования:

• Центровые. Обработка заготовки производится по контуру деталей цилиндрической и конической формы, фасонных поверхностей. Основной способ обработки — точение.
• Патронные. Нарезают резьбу, зенкеруют, сверлят, обтачивают заготовки под фланцы, шестерни, диски, втулки. Токарные станки этого вида могут применяться для обработки как внутренней, так и внешней поверхности деталей.
• Патронно-центровые. Универсальные токарные станки, успешно совмещают технологические возможности по обработке патронных и центровых механизмов.
• Карусельные. Используются для металлообработки крупногабаритных заготовок, деталей неправильной формы. Одностоечные карусельные ЧПУ станки применяют, если диаметр заготовки не превышает 2 м. Для заготовок с диаметром до 12…15 метров потребуются двухстоечные токарные станки ЧПУ.

К прочтению: Описание возможностей вертикально-фрезерного станка ВМ127

Конструктивные характеристики

• Для токарных станков с ЧПУ характерна вертикальная или круто наклоненная компоновка. При такой конструкции стружка легче удаляется из рабочей зоны, оборудование с ЧПУ занимает меньшую площадь, можно подключить к станку автоматическое загрузочное устройство любого типа.
• Все несущие конструкции станка выполняются более жесткими, за счет увеличения толщины металла и дополнительных ребер жесткости.
• Токарные станки с ЧПУ оборудуются инструментальными сменными магазинами или автоматическими револьверными головками, которые ставятся на место резцедержателя.

Конструкция ручного фрезерного станка

Стоимость ручного фрезерного станка не представляет серьезных затрат. Минимальная цена объясняется тем, что его составляющие – это простые детали, предназначенные для упрощенных производственных моделей.

Внешне устройство напоминает дрель большого размера, которая снабжена специальными насадками и имеет стабилизирующую планку. Двигатель станка надежно защищен от внешнего воздействия. Защита достигается путем металлического (или пластикового) корпуса.

Если есть возможность выбирать, то предпочтение большинства покупателей отдается пластику. Дело в том, что металл имеет высокую стоимость. Полимерный материал же стоит дешевле. Следовательно, модель, имеющая пластиковый корпус, представляет меньшие затраты.

Фреза насаживается на патрон (имеет и другое название – шпиндель), который отходит от двигателя. Такая конструкция еще раз подчеркивает простоту конструкции. Фрезы представлены в большом ассортименте. Каждый тип насадки предназначен для определенного типа работы. Большой выбор представляет только трудности для начинающего мастера – становится сложно выбрать подходящую фрезу.

Схема фрезера по дереву своими руками

Вращение двигателя запускает в действие насаженную фрезу. Сам же движок начинает работу при помощи поступающего в него электричества. Удобство эксплуатации достигается при помощи специальных ручек, вмонтированных в соответствующие части конструкции.

Основной упор при работе осуществляется на пластину, находящуюся в нижней части станка. Благодаря этому элементу исключается попадание стружки в механизм устройства и в человека. Пластина позволяет стабилизировать работу станка, а также осуществлять регулировку при его погружении.

Агрегат является простейшим инструментом как для мастерской, так и для дома:

• станок состоит из простейших деталей;
• прост в эксплуатации;
• позволяет выполнять ответственные операции просто и быстро.

Станок вертикально-фрезерный, самодельный

Предложение компании GCC Jaguar

В последнее время большой популярностью пользуется оборудование, выпускаемое под брендом GCC Jaguar. Известная компания занимается выпуском самых различных станков:

1. Для работы с древесиной и металлом различного типа.
2. Универсальные варианты исполнения, предназначенные для фрезерования и выполнения других операций, а также гравирования.
3. Станки электроэрозионного типа.
4. Оборудование фрезерно-токарной группы.

Продукция GCC Jaguar характеризуется следующими качествами:

1. Высокая надежность.
2. Качество сборки на самом высоком уровне.
3. Применение самых передовых технологий.
4. Высокая точность обработки.
5. Есть возможность синхронизации станков с компьютерами.

В заключение отметим, что с появлением программ трехмерного моделирования станки с ЧПУ получили самое широкое распространение. Это связано с тем, что блок числового программного управления может перемещать рабочие узлы с учетом трехмерного пространства.

Преимущества в ТГ «Оптима»

1. Использование станков с программно-числовым управлением помогает минимизировать человеческий фактор, детали обрабатываются автоматически на основе вбитых в систему параметров. Это позволяет гарантировать максимальную точность в соблюдении заданных размеров и высокое качество поверхности после обработки.
2. Идеальный срез удаётся получить благодаря специальному износостойкому покрытию кромок резцов.
3. Станки с энергосберегающей системой снижают стоимость готовой продукции, позволяя предлагать услуги по более выгодным для заказчиков ценам.
4. Высокая производительность, которая позволяет обрабатывать заказы любых объёмов и сложности в сжатые сроки.
5. На начальном этапе проектируется трёхмерная модель будущей детали, что гарантирует высокую точность и соблюдение нужной формы при изготовлении.

Прежде чем приступить к фрезерной обработке металла на ЧПУ, мы помогаем заказчику подобрать оптимальный вид металла или сплава для полного соответствия ТЗ и назначению детали.

Затем приступаем к созданию компьютерной модели, макет создаётся в современных программах для 3D моделирования.

На следующем этапе, после одобрения модели заказчиком, наступает момент подбора металлопроката. Мы используем для обработки только качественные материалы, отсеивая сомнительные заготовки.

Такой ответственный и тщательный подход к подготовительным этапам производства обеспечивает нулевой процент брака, что в конечном счёте снижает стоимость работ, так как мы не закладываем в неё возможные издержки. Наши консультанты всегда готовы прийти на помощь в разъяснении неясных моментов, подсказать, какой материал лучше выбрать и рассчитать стоимость вашего проекта.

Управление

В программное обеспечение загружается управляющая программа (УП), содержащая следующие виды информации:

• геометрическая — размеры детали и обрабатывающего инструмента, их расположение относительно друг друга на столе (координатные перемещения стола определяются обрабатываемой деталью);
• технологическая — материал, твёрдость, чистота поверхности детали, выбранные режимы, последовательность замены инструментов.

Варианты ввода информации:

• набор рукой оператор на пульте;
• через пульт без использования числовых данных.

Популярны системы «SIMENS «Германия, «GE FANUK Automation «США-Япония, из отечественных «Балт-Систем» Санкт-Петербург. Производятся У. П. различного класса для простых и сложных станков

Следует обращать внимание на совместимость аппаратного и программного обеспечения

Конструктивные особенности фрезерных станков с ЧПУ

Фрезерные станки с ЧПУ

имеют компоновки вертикально-фрезерных, горизонтально-фрезерных и продольно-фрезерных станков (рис. 101). Вертикальные станки делят на две группы консольно-фрезерные и бесконсольно-фрезерные.

Станки консольного исполнения имеют меньшую массу и занимают меньшую площадь по сравнению со станками других типов, однако в варианте с ЧПУ мало перспективны. Изготавливают эти станки в одноинструментном (рис. 101, а) и многоинструментном (рис. 101, б) исполнениях. Многоинструментность достигается за счет оснащения станка револьверной головкой.

В бесконсольных станках вертикальное перемещение имеет фрезерная головка. Стол обладает перемещениями по осям X’ и Y’, он покоится на массивном основании, благодаря чему станки такого типа обладают повышенной, по сравнению с консольными, жесткостью. Бесконсольные станки также можно изготовлять одноинструментными (рис. 101, в) или снабжать револьверными головками (рис. 101, е). Консольно-фрезерные станки имеют ширину стола 200, 250, 320 и 400 мм, бесконсольные — несколько большую: 320, 400, 500 и 630 мм.

Продольно-фрезерные станки (рис. 101, г) имеют большую ширину стола (630, 800 и 1000 мм) и длину до нескольких метров. В отличие от станков с ручным управлением продольно-фрезерные станки с ЧПУ чаще всего снабжают неподвижной траверсой, на которой расположена одна вертикальная головка по оси Z не только компенсирует отсутствие смещения траверсы, но и придает станку горазда более широкие возможности, так как вертикальное перемещение головки является как установочным, так и рабочим. На продольно-фрезерном станке такой компоновки при использовании навесных угловых головок можно выполнять полную обработку деталей с пяти сторон. На одностоечном продольно-фрезерном станке (рис. 101, д) обычно встраивают поворотный стол.

Свойство работать разнообразными инструментами (фрезами, резцами, зенкерами, развертками, метчиками) присуще всем фрезерным станкам с ЧПУ, благодаря чему эти станки отвечают требованиям интегральной обработки.

Фрезерные станки имеют, как минимум, три программируемых координатных перемещения по осям X’, Y’ и Z’. В сложных станках число управляемых координат доходит до пяти. Большинство вертикально-фрезерных станков снабжены контурной системой программного управления, а продольно-фрезерные — как контурной, так и позиционной, обеспечивающей прямоугольную обработку. Последние изготавливают также в исполнении с преднабором и цифровой индикацией (Ф1).

Достаточно широкое распространение получили станки с заданием цикла обработки непосредственно на рабочем месте, так называемые с ЦПУ (цикловое программное управление). Обычно система управления имеет ряд стандартных элементов циклов (например, нарезание резьбы), которые можно вызывать программой. Программирование величин перемещений исполнительных устройств в станках с ЧПУ осуществляется переставными упорами.

В конструкции направляющих тяжелых станков применяют направляющие качения. Выбор зазоров в приводах подач обеспечивает обработку при встречном и попутном фрезеровании. Технические характеристики фрезерных станков с ЧПУ приведены в табл. 47.

Передний конец шпинделя фрезерного станка имеет наружный фланец с посадочной цилиндрической поверхностью и крепежными резьбовыми отверстиями и двумя шпонками по торцу, а также внутреннее коническое отверстие с конусом 7/24.

Рабочие поверхности столов имеют продольные Т-образные пазы, средний из пазов выполняют с точностью H9, который используют для базирования зажимных приспособлений.47. Технические характеристики некоторых фрезерных станков с ЧПУ

Характеристика	6Р11Ф3	6520Ф3	6Р13Ф3	6М610Ф3
Исполнение	Вертикальный консольный	Вертикальный бесконсольный	Вертикальный консольный	Продольный
Размеры рабочих поверхностей стола, мм: длина ширина	250 1000	320 630	400 1600	1000 3150
Наибольший перемещение стола или бабки, мм: продольное поперечное вертикальное	630 300 350	500 320 350	1000 400 380	3650 1900 900
Мощность главного привода, кВт	5,5	4,0	7,5	30,0
Частота вращения шпинделя, об/мин	80-2200	31,5-1600	40-2000	10-1600
Рабочая подача, мм/мин	5-1200	5-1200	5-1200	3-3000
Скорость холостых перемещений, мм/мин	2400	2400	2400	2400
Цена импульса, мм	0,01	0,01	0,01	0,01
Габаритные размеры станка, мм: длина ширина высота	2320 1865 2240	1480 1890 2185	3015 4150 2580	10300 7000 5300
Масса станка, кг	2200	4050	5700	43000
Точность обработки, мм	0,05	0,06	0,08	0,08
Нестабильность при позиционировании, мм	0,025	0,035	0,04	0,04

Обзор лучших моделей для домашней мастерской

Среди большого количества моделей фрезерно-гравировальных станков, предназначенных для домашних мастерских, особой популярностью пользуются несколько моделей.

WOODTEC MN 6090

Фрезерно-гравировальный станок выполняет работы в 2D и 3D пространстве. Гравирует: дерево, модельный пластик, фанеру, МДФ, ДСП, искусственный камень, оргстекло. Предназначен для работы в отраслях хобби и бизнес. Используется для выполнения операций по изготовлению:

• мебели;
• дверей;
• элементов фасадов;
• сувенирной продукции.

Технические характеристики:

• мощность шпинделя 1,5 кВт;
• частота вращения до 18 000 об/мин;
• напряжение 220 В;
• мощность станка 1,95 кВт;
• размер стола 890×1200 мм.

Перемещение по осям X, Y, Z шаговыми двигателями. В комплекте поставки программное обеспечение и руководство по эксплуатации на русском языке.

ПОТОК-НМ

Модель отличается высокой точностью обработки. Предназначен станок для гравировки по программе и произвольных надписей, создания плат под электронные схемы, нанесения алмазной грани. Стол неподвижный из алюминиевого сплава, размером 334×364 мм. Направляющие портала рельсовые марки HIWIN. Обрабатывает алюминий и цветные сплавы, пластик, дерево.

Устройство станков с ЧПУ: основные узлы и механизмы

Станки с ЧПУ включают в себя узлы, в задачу которых входит выполнение возложенных на них определенных функций.

Среди главных узлов металлообрабатывающего оборудования с ЧПУ выделяют:

• Основание. Представляет собой прямоугольник, который вместе со станиной обеспечивает устойчивость изделия.
• Станина. Главная деталь устройства. Она соединяет между собой все узлы и механизмы.
• Бабка шпиндельная. В ней расположен шпиндельный подшипниковый узел, закрепляющий и вращающий поставленную заготовку.
• Головка автомат. С ее помощью можно установить режущие элементы в рабочее положение.
• Приводы подач. Превращают движения ротора в линейное положение узлов при помощи шарико-винтовых пар.
• Датчик нарезания металла. Он устанавливается на шпиндельной бабке.
• Система управления. В станок встроено несколько панелей для контроля работы и контроля процесса производства деталей.

Принцип работы

Работа на токарных станках с ЧПУ зависит от характеристик используемого прибора. Выбор станка зависит от:

• допустимого показателя толщины обрабатываемой заготовки;
• максимального расстояние, которое можно установить между центральными частями бабок;
• допустимого диаметра детали, устанавливаемой над суппортом.

Задняя бабка используется для установки фрезы, или другого рабочего инструмента. Движение бабки выполняется по траектории рельс, расположенных на станине. Длина перемещения равна размерам заготовки. Вдоль обрабатываемой детали перемещается рабочий инструмент, движение которого зависит от каретки. Суппорт отвечает за то, чтобы его положение не сбилось в ходе точения.

Одиночный держатель применяется для простой обработки станками. Более сложные задачи выполняются при помощи головок, способных разместить несколько резцов. Наибольшее количество резцов составляет четыре.

Электромотор использует ременную передачу. Она способна обеспечить высокую производительность. Недостаток такой передачи заключается в растягивании ремня. Чтобы производительность сохранялась на высоком уровне, ремень периодически подтягивается.

Оборудование бесконсольной конструкции

Принципиальное различие в том, что в данном случае могут перемещаться и стол, и шпиндельная головка, причем независимо друг от друга. Это позволяет быстрее и проще подготавливать заготовки нестандартных размеров, крупных габаритов, большой массы. Подразделяется на два подвида.

Вертикально-фрезерный станок с ЧПУ

На нем проводится резка и точение зубчатых колес, рамок, углов, пазов и подобных им деталей, выполненных из стали, чугуна, цветмета, сплавов. Так как консоль у такой модели отсутствует, стол со всеми функциональными узлами движется прямо по направляющим станины, и это при шпинделе с установочным перемещением по вертикали (который, вместе с гильзой, допустимо немного сдвигать по оси).

Преимущество такой конструкции заключается в предельной жесткости, улучшающей точность проведения технологических операций.

Классически популярными продолжают считаться следующие модели:

• 6Р12П;
• Кратон WMM-2,55;
• 6Р13.

Горизонтально-фрезерный станок с ЧПУ

По своей конфигурации похож на предыдущий тип, с той разницей, что шпиндельная головка у него расположена по горизонтали. Такое решение дает столу возможность передвигаться в трех направлениях, перпендикулярных по отношению друг к другу (по направляющим станины и стойки), но без изменения угла наклона.

На практике имеет смысл предназначать их для подготовки крупногабаритных деталей, так как, за счет жесткости, точность технологических операций сохраняется даже на высоких скоростях вращения вала. Удобны тем, что можно дополнительно оснастить их тисками, делительной головкой и другими приспособлениями для расширения спектра решаемых задач. Выпускаются многими брендами, в том числе швейцарским JET и немецкими Optimum Maschinen GmbH и Heinbohr.

Related Posts via Categories

• Торцевая насадная фреза – качественная резка стали и чугуна
• Копировально-фрезерный станок своими руками – создаем надежное оборудование!
• Мини-станок для фрезерования – как собрать своими руками?
• Самодельный фрезерный станок по металлу – собирается без проблем!
• Делительная головка для фрезерного агрегата и другие приспособления
• Фрезерно-гравировальный станок – высокоточный агрегат с программным управлением
• Токарно-фрезерный станок – что дает нам его универсальность?
• Фрезерный настольный станок с ЧПУ – высокоточная обработка небольших изделий
• Корвет 83 – надежное оборудование для фрезерования заготовок из дерева
• НГФ-110 (Ш4) – надежный и эффективный учебный фрезерный агрегат

Настольные токарные станки

Настольные станки применяются для обточки деталей малого размера.

Настольный токарный станок

Несмотря на небольшой размер, малый вес, а также гораздо меньшую скорость работы по сравнению с промышленными машинами, малогабаритные агрегаты способны выполнять множество различных операций.

В надежности и качестве выполненной работы они ничем не уступают полноразмерным моделям – ведь современные настольные станки также имеют числовое программное управление. Такие станки чаще всего применяются в автосервисах, мастерских, учебных заведениях и, конечно, в быту.

У домашних агрегатов немало достоинств:

• невысокая цена;
• подключение к питанию в 220 B (также рекомендовано использовать сеть в 380 B);
• минимальное энергопотребление по сравнению с большими станками – компактные агрегаты экономят электроэнергию;
• довольно тихая работа;
• из-за малых габаритов идеально подходит для небольших помещений: мастерских или сервисов;
• удобство и простота использования – работа не требует серьезной подготовки и множества специальных знаний;
• надежность и долговечность – при правильной и бережной эксплуатации настольный агрегат прослужит много лет, не требуя ремонта или замены;
• при установке дополнительных элементов легко расширить функциональность станка, например, за счет выполнения сверлильных и фрезеровочных работ.

Настольный токарно фрезерный станок

Токарные станки являются неотъемлемым атрибутом крупных промышленных предприятий, они позволяют решать широкий спектр задач по обработке не только металла, как это было на первых моделях станков, но и пластика, дерева, а также других материалов.

Деревообработка

Массив древесины — один из востребованных материалов для производства объемных резных изделий высокой сложности: ножек кабриоль, балясин, колонн, заходных столбов.

Часто детали имеют асимметричную форму, и для их обработки нужны 4 и 5-координатные установки. На практике это выглядит следующим образом: на портальный фрезерно-гравировальный станок устанавливается механизм поворота заготовки и / или привод наклона оси шпинделя.

Стоит отметить, что изготовить сложные изделия из дерева на ЧПУ станке с тремя осями тоже возможно. Для этого потребуются опыт в создании управляющих программ и смекалка. Заготовку квадратного сечения можно переворачивать вручную. Для точного позиционирования на стол устанавливают упоры. В 3D редакторе создают 4 проекции объемной модели будущей детали и экспортируют их в CAM систему для написания управляющей программы. Если четырех переворотов недостаточно, берут шестигранную заготовку и создают 6 проекций.

Технические характеристики фрезерных станков

К важным характеристикам фрезерных станков относятся их мощность, размер, частота вращения рабочей оснастки, наличие/отсутствие редуктора. Если простой фрезерный станок для любительского использования может потреблять всего 1 кВт электроэнергии, то мощное производственное оборудование способно расходовать до 7 кВт энергии. Размерами рабочего стола определяется и возможность обработки более длиной заготовки. А частоту вращения шпинделя можно регулировать в зависимости от твердости материала и величины самого изделия.

Разумеется, всё наше оборудование различается по сфере его применения, размерам, мощностям и ценам. Наши специалисты помогут вам сделать правильный выбор, исходя из ваших возможностей и предпочтений. А в силу того, что наша компания является одним из самых крупнейших поставщиков станков для проведения фрезерных работ, сделать выбор будет легко и просто! Удачных вам приобретений!

Принцип работы

Способ обработки на таких станках прост – фреза снимает с заготовки «все ненужное», создавая деталь с размерами, точно соответствующими чертежу. Для этого требуется выполнить несколько условий:

1. Сплав фрезы должен быть значительно прочнее металла или сплава заготовки.
2. Должен быть правильно подобран профиль (форма) фрезы, количество зубьев.
3. Переключением скоростей вращения шпинделя подбирается оптимальная скорость обработки.
4. Заготовка должна абсолютно точно располагаться и перемещаться относительно фрезы. При этом крепление заготовки должно быть достаточно прочным.

Процесс фрезерной обработки:

Любое отклонение приведет к выборке в ненужном месте, и заготовка попадает в брак.

Поэтому большое значение имеют параметры рабочего стола. Шпиндель и механизмы подачи заготовки к фрезе не должны иметь люфтов. Салазки должны перемещаться без малейших отклонений. От того, насколько точно работают эти узлы, зависит класс точности станка. В металлообработке есть 5 классов точности для станков:

1. Н – нормальная точность.
2. П – повышенная.
3. В – высокоточные станки.
4. А – повышенная высокая точность.
5. С – мастер-станки, самые высокоточные.

Фрезерные станки классов В, А, С используют в цехах с постоянной температурой и влажностью, так как большой температурный ход приводит к сужению и расширению металлических частей станка на минимальные величины, но это уже недопустимо для сверх высокоточных станков, допуски на которых составляют сотые доли мм.

Точность обработки на станках старого типа зависела не только от станка, но и от квалификации фрезеровщика. Далее стали появляться вспомогательные механизмы и приспособления, станки с полуавтоматической и автоматической подачей, с ЧПУ (числовое программное управление).

Современные станки, работающие по компьютерным программам, имеют другой принцип работы. Заготовка может крепиться неподвижно, а её обработку проводит подвижная в трех координатах фреза. Такие станки работают с минимальным участием человека (загрузка ПО, расположение заготовки, включение и контроль) и могут сделать деталь любой сложности с высокой точностью. Это вывело технологии фрезерной металлообработки на новый уровень.

Разновидности

Разновидностей токарных станков хватает для выполнения самых разнообразных работ. Всего их бывает пять штук:

• горизонтально токарно-револьверные;
• токорно-лобовые;
• токарно-карусельные;
• многошпиндельные;
• токарно-фрезерные.

Сейчас будет рассказано о всех по отдельности.

Горизонтально токарно-револьверные

Предназначены в основном для серийного производства деталей. При помощи патрона устанавливаются детали, которые и будут обрабатывать заготовку до того, как она станет деталью.

Токорно-лобовые

Этот станок используется для обработки деталей, диаметр которых превышает размер заготовки. В основном это железнодорожные колёса, маховики и прочие. Также он может удалять торцы, делать детали цилиндрической формы, протачивать канавки и так далее.

Токарно-карусельные

Такие станки предназначены для заготовок, которые весят по несколько тонн. Также заготовки для такого станка имеют диаметр больше их высоты. Благодаря патрону и установленным на него режущим частям есть возможность нанести резьбу на заготовку или сверлить отверстия.

Многошпиндельные

Как ясно из названия — в конструкции этого станка находятся несколько шпинделей, которые обеспечивают обработку заготовки до состояния детали в нескольких местах либо одновременно, либо посменно через каждый определённый промежуток времени.

Токарно-фрезерные

Токарно-фрезерные станки с установленным ЧПУ — универсальны. Они могут выполнять самые разнообразные работы с изделиями. Всё будет зависеть от того, какая программа была установлена в компьютер числового программного управления и от того, какие инструменты были установлены на патроны.

Данный станок может выполнять любые функции узконаправленной аппаратуры, будь то токарное, сверлильное, фрезерное. Он справится с любым типом работ.

Консольно-фрезерные станки, выпускаемые в СССР и СНГ

Серия	Размер	Изготовитель	Год	Модель
6	2	ГЗФС	1932	682
6Б
1
2	ГЗФС	1937	6Б12, 6Б82, 6Б82Г
3
6К
1	ДЗФС	6К11, 6К81, 6К81Г, 6К81Ш
2	ГЗФС	6К12, 6К82, 6К82Г, 6К82Ш
3	ГЗФС	6К13П, 6К83, 6К83Г, 6К83Ш
6Н	Жальгирис	1969	6Н10, 6Н80, 6Н80Г, 6Н80Ш
1	ДЗФС	1970	6Н11, 6Н81, 6Н81Г, 6Н81А, 6Н81Д
2	ГЗФС	1951	6Н12, 6Н82, 6Н82Г
3	ГЗФС, ВМЗ	1951	6Н13, 6Н13Ф3, 6Н83, 6Н83Г, 6Н13ГА
6М	Жальгирис	6М10, 6М80, 6М80Г, 6М80Ш
1	ДЗФС	1971	6М11, 6М11К, 6М81, 6М81Г, 6М81Ш, 6М81Ш-1, 6М81Ш-1Ф1, 6М81ШФ2
2	ГЗФС	1961	6М12П, 6М12ПБ, 6М82, 6М82Г, 6М82ГБ, 6М82Ш
3	ГЗФС	1961	6М13П, 6М13ПБ, 6М83, 6М83Г, 6М83Ш
6Р	Жальгирис	1973	6Р10, 6Р80, 6Р80Г, 6Р80Ш
1	ДЗФС	6Р11, 6Р11К, 6Р11Ф3, 6Р81, 6Р81Г, 6Р81Ш
2	ГЗФС	1972	6Р12, 6Р12К, 6Р82, 6Р82Г, 6Р82Ш
3	ГЗФС, ВМЗ	1972	6Р13, 6Р13Б, 6Р13Ф3, 6Р13Ф3-3, 6Р83, 6Р83Г, 6Р83Ш
6Т	Жальгирис	1986	6Т10, 6Т80, 6Т80Ш
1
2	ГЗФС	1985	6Т12, 6Т82, 6Т82Г, 6Т82Ш
3	ГЗФС	1985	6Т13, 6Т83, 6Т83Г, 6Т83Ш
6Д	ДЗФС	1987	6Д10, 6ДМ80Ш
1	ДЗФС	1990	6Д81, 6Д81, 6Д81Г, 6Д81Ш
2	ДЗФС	6Д12, 6Д12Ф20, 6Д12Ф3, 6Д82, 6Д82Г, 6Д82Ш
3	ДЗФС	6ДМ83Ш

Основные производители фрезерных станков в СССР и России:

ВМЗ — Воткинский машиностроительный завод. В настоящее время — Воткинский Завод, ОАО

ГЗФС — Горьковский завод фрезерных станков. В настоящее время — Завод Фрезерных Станков ЗФС, ООО

ДЗФС — Дмитровский завод фрезерных станков. В настоящее время — Дмитровский завод фрезерных станков ДЗФС, ООО

УЗТС — Ульяновский завод тяжелых и уникальных станков УЗТС. В настоящее время — Ульяновский завод тяжелых и уникальных станков УЗТС, ООО

ВСЗ — Воронежский станкостроительный завод.

Жальгирис — Вильнюсский станкостроительный завод «Жальгирис»

Универсальные и широкоуниверсальные станки

Снабжены: в первом случае поворотным столом, во втором — поворотной шпиндельной головкой. Такой тип оборудования значительно расширяет перечень проводимых фрезерных операций.

Это интересно: Точилка для ножей своими руками — эффективное приспособление

Консольно-фрезерные станки

Консольно-фрезерные станки наиболее распространены. Стол консольно-фрезерных станков с салазками расположен на консоли и перемещается в трех направлениях: продольном, поперечном и вертикальном.

Консольно-фрезерные станки делятся на горизонтально-фрезерные (с неповоротным столом), универсально-фрезерные (с поворотным столом) и вертикально-фрезерные. На базе вертикально-фрезерных станков выпускают копировально-фрезерные станки, станки с программным управлением и др.

Обрабатывать заготовки на консольно-фрезерных станках можно цилиндрическими, торцовыми, концевыми, дисковыми, угловыми, фасонными и другими фрезами. В табл.1 приведены значения основного параметра-ширины стола в зависимости от размера (номера) станка.

Ширина стола в зависимости от номера станка

№ станка	—	—	1	2	3	4
Ширина стола	125	160	200	250	320	400	500

Характеристика вертикальных фрезерных станков

Вертикальные конструкции – очень распространенная категория инструмента. Оснастка для фрезерного станка по металлу этой разновидности представлена режущими элементами цилиндрического, фасонного и концевого типа. Кроме этого оборудование позволяет выполнять операции сверления.

Назначение вертикально-фрезерных станков с ЧПУ:

• формирование пазов;
• обработки рамочных деталей;
• изготовление зубчатых колес;
• обработка углов, а также горизонтальных и вертикальных металлических поверхностей.

Оборудование вертикального типа благодаря своему строению обладает очень жесткой конструкцией. За счет этого появляется возможность выполнять обработку металлических деталей на высоком уровне качества. Коробка скоростей установлена на головке шпинделя.

Существует две категории вертикальных фрезерных станков по металлу:

1. Консольно-фрезерные.
2. Бесконсольные.

Бесконсольные станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных и наклонных поверхностей

Станок, в конструкции которого присутствует консоль, отличается лишь тем, что его гильза и шпиндель могут перемещаться по отношению к оси оборудования. Для изготовления деталей сложной формы используются 5-осевые фрезерные станки с ЧПУ. Такие конструкции обеспечивают очень высокое качество обработки и экономию. Они могут иметь встроенную память и возможность подключения к сети Интернет, а также множество других дополнительных опций. Некоторые варианты имеют съемные столы.

Консольно-фрезерные станки малых размеров с шириной стола 125*160 мм

Эти станки предназначены для обработки заготовок небольших размеров, главным образом из цветных металлов и сплавов, пластмасс и для чистого фрезерования заготовок из стали и чугуна. Автоматизированные станки позволяют вести обработку по заданному циклу.

Особенности горизонтальных фрезерных станков

Горизонтальные конструкции отличаются тем, что в них шпиндель имеет горизонтальный характер размещения. Инструмент этой категории используется для обработки металлических деталей небольшого размера.

В качестве оснастки для горизонтальных конструкций используются следующие виды фрез по металлу:

• фасонные;
• угловые;
• концевые;

Горизонтальный фрезерный станок представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробка передач и стол

• торцевые;
• цилиндрические.

Стандартная комплектация горизонтально-фрезерного станка с ЧПУ не позволяет выполнять обработку заготовок по винтовой поверхности. Для выполнения подобной операции потребуется дополнительное оснащение.

Благодаря своему строению горизонтальный инструмент позволяет устанавливать столешницу в разных положениях. Стол может располагаться перпендикулярно или параллельно по отношению к оси шпинделя. Все узловые и рабочие элементы конструкции монтируются на станине. Коробка скоростей, предназначенная для настройки вращательной скорости шпинделя, располагается внутри этого участка.
