Регулировка сегментов травяной косилки

Роторная косилка для трактора – конструкция и принцип действия

Независимо от габаритов и компании-производителя, каждая дисковая косилка для трактора состоит из следующих элементов:

  • карданного вала;
  • пары острых режущих дисков;
  • колесной системы;
  • рамы, изготовленной из металлических труб.

Конструкция и принцип работы роторной косилки максимально просты. Орудие этого типа приводиться в действие посредством передачи трактора и начинает передвигаться по участку одновременно с колесами сельскохозяйственной машины. На силовой раме косилки крепится опорное колесо и пара острых дисков. Одновременно с опорным колесом начинают вращаться диски, осуществляя, тем самым, скашивание травы.

В зависимости от модификации, на опорной раме косилки может крепиться от 1 до 3 режущих дисков. Орудие с одним диском подходят для газона. Косилка с большим количеством дисков станет оптимальным вариантом на более крупных участках

Производительность роторной косилки зависит от высоты среза растений и скорости вращения режущих лезвий. Чем выше эти показатели, тем крупнее участок можно обрабатывать косилкой роторного типа.

Основной минус каждой роторной косилки заключается в большом риске травмироваться при ее использовании. Чтобы избежать неприятных последствий, во время эксплуатации этого оборудования нужно постоянно следить за тем, чтобы режущие диски конструкции не задели камни. В противном случае, вылетающий твердый предмет может нанести травму стоящим рядом людям. Из-за этого практически каждый газонный трактор, в конструкции которого предусмотрена роторная косилка, оснащен защитными металлическими кожухами.

Особенности обслуживания

Одно из главных достоинств роторных моделей в том, что они практически не требуют технических знаний для эксплуатации и обслуживания. Такое оборудование выбирают фермеры из-за простоты конструкции и отсутствия необходимости частого ремонта. За состоянием приспособления потребуется следить, потому что запчасти на прицепные косилки со временем изнашиваются и требуют замены или техобслуживания. Ремонт несложен, с действиями может справиться один человек.

Для эффективной работы проверяются смазка, детали на неисправность или повреждения, выполняется регулировка

узлов и цепи.

Необходимость в частом техобслуживании сегментной косилки зависит от её модели. Навесные устройства для крупной техники могут нуждаться в этом ежесменно и в конце сезона работ. Косилка для любого тягача очищается от грязи, травы и прочего, проверяется надёжность крепления ножей режущей пластины. Периодически потребуется заточка элементов или их замена, также необходима смазка. Сегментная косилка

труднее в обслуживании, поскольку имеет более сложное строение и трудоёмкий процесс навешивания.

Описание

Существуют два вида данных навесок для мотоблоков МТЗ:


Мотоблок МТЗ-09Н

Сегментные

Они срезают траву благодаря двум рядам острых ножей, которые передвигаются по направлению друг к другу.

Сегментные косилки в первую очередь предназначены для обработки густозаросших земель, с большим количеством толстой травы, камыша, сухостоя. Трава после покоса ложится в хаотическом порядке.

Роторные

Их принцип действия основан на вращающихся ножах. Они позволяют проводить работы быстрее, но не могут справляться с такой нагрузкой, как сегментные. Роторные косилки предназначены для работы с ухоженными участками. Трава после них ложится ровным слоем за мотоблоком.

Роторные

Официальный производитель МТЗ предлагает два варианта роторных косилок.

КРМ-1

Используется для обработки газонов в парках и садах. В сельском или промышленном хозяйстве применяется крайне редко, чаще всего для уборки мелких сорняков. Крепится она к редуктору мотоблока МТЗ-09Н.

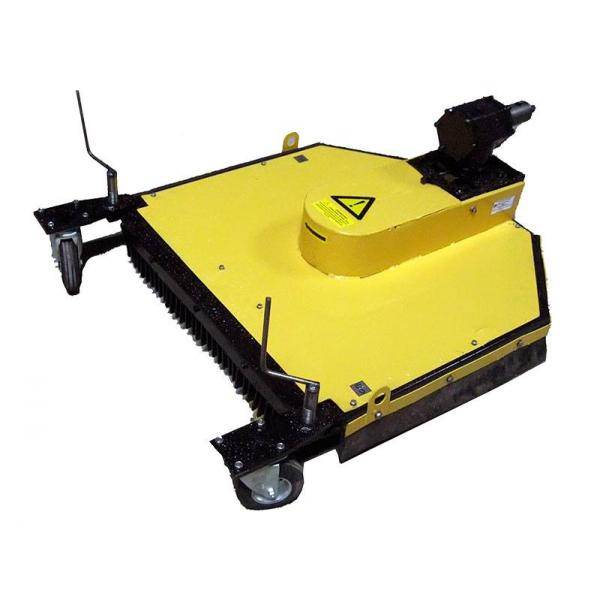

Косилка роторная КРМ-1

Особенность роторной косилки КРМ-1

  • Конструкция предусматривает три ножа, которые расположены по периметру диска на одинаковом расстоянии.
  • Плюсом является возможность смены ножей, после их затупления. Для этого необходимо снять нижний полу-диск, открутить болты и поменять ножи. Это все описано в инструкции по применению.
  • Имеется возможность установить косу на сторону.
  • Общий вес конструкции составляет 45 кг.
  • Скорость работы КРМ-1 вместе с Беларусом обычно составляет до 2,5 км/ч.
  • Ширина обрабатываемой поверхности — 60 см.

КРМ-2

Предназначена для работы именно с большими участками. Она скашивает траву ровно и аккуратно, а большая производительность позволяет работать с крупными территориями. Это модель больше, нежели КРМ-1.


Косилка роторная КРМ-2

Особенность роторной косилки КРМ-2

  • Ширина захвата составляет 74 см, что на 14 см длиннее, чем первая модель.
  • Благодаря широкому захвату, производительность увеличилась на 450 м2 за час.
  • Рабочая скорость Беларуса совместно с КРМ-2 составляет 2,5 км/ч.

Комплектующие для установки

Никаких дополнительных комплектующих для их работы не нужно. Поставляются они в разобранном состоянии. Производить сборку необходимо согласно инструкции по применению.

Обзор сцепки косилки КРМ-1 с мотоблоком МТЗ

Сегментные

К сожалению, этот вариант не представлен сморгонским заводом и не сильно пользуется популярностью у других производителей.

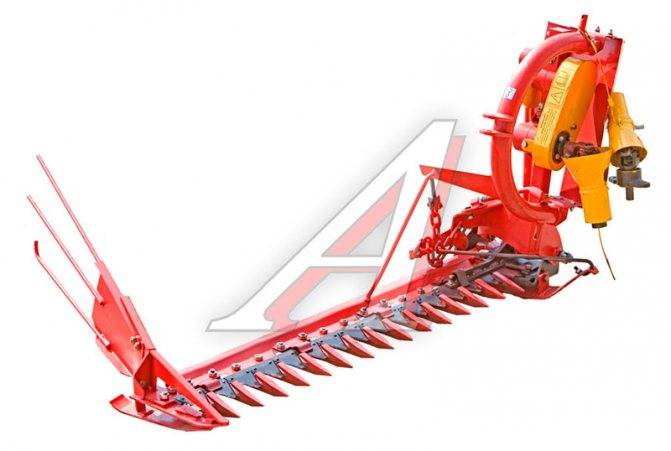

Сегментная косилка

Причина в том, что они менее безопасны при эксплуатации, и не защищают оператора ничем. К тому же разброс травы происходит большой и скашивать густые заросли травы приходится не часто. Они имеют большую ширину, поэтому значительно уменьшается маневренность.

Комплектующие для установки

Штырь

Косилки подсоединяются напрямую к валу отбора мощности, и фиксируются при помощи штыря. Важным этапом является проверка надежности крепления ножей на диске. Они должны быть крепко зафиксированы, в противном случае могут вылететь и нанести вред человеку, животному или предмету.

Сегментная модель для мотоблоков Салют и Каскад

К мотоблокам «Салют» и «Каскад» сегментная модель «Нева» тоже подходит, так как система агрегации у них схожая. Так же она подходит к минитракторам МТЗ, Дофган, Булат, Хинтай. Но существуют другие модели, которые относятся к универсальным, и к Салют и Каскад их купить стоит.

Сегментная модель КНС — 0,8


КНС — 0,8 Модель называется “Стриж”. Выпускается на Чувашском машиностроительном заводе, Казанском и Московском «Агромаш». Подходит к мотоблокам «Нева», «Салют», минитракторам МТЗ, Дофган. Как любая сегментная модель легко справляется с травяным покровом любой плотности.

Технические характеристики модели представлены в таблице:

Характеристика “Стриж” КНС — 0,8Показатели
Высота покоса травы20 мм
Ширина захвата800 мм
Работоспособность0,25 га/час
Скорость в рабочем положении3 км/час
Вес техники35 кг

Отзывы о технике

Владимир. Минск

Геннадий Викторович. Казань

Сегментная модель КМ — 0,5


КМ — 0,5 КМ- 0,5 это небольшая сегментная косилка, которая подходит к мотоблокам: «Фаворит», «Каскад», «Салют», «Нева», «Хитачи», МКМ и минитракторам МТЗ 80. Техника имеет небольшие габариты, но при этом весьма производительна.

Технические характеристики КМ — 0,5 можно увидеть в таблице:

Характеристика КМ — 0,5Показатели
Высота покоса травы50 мм
Ширина захвата500 мм
Работоспособность0,15 га/час
Скорость в рабочем положении3 км/час
Вес техники35 кг

Из плюсов выделяется небольшой размер косилки. Ее легко можно разместить в гараже или сарае. Выпускается в России и на Украине, поэтому запчасти доступны и цена на них радует.

Отзывы о технике

Виктор Викторович, Нальчик

Николай Анатольевич, Ростов-на-Дону

Косилка роторная КТМ-2 – особенности и преимущества

Эта навесная косилка нашла широкое применение при скашивании и измельчении крупностебельной растительности и травы, а также расчистке небольших кустарниковых зарослей. В наши дни эта популярная модель активно применяется в аграрной промышленности. Нередко данную косилку используют сотрудники коммунальных служб с целью отвода железных и автомобильных дорог, а также лесопарковых зон.

Технические характеристики оборудования включают:

  • ширина охватываемой полосы – 99 см;
  • высота среза растительности – 4,5 см;
  • эксплуатационная скорость передвижения – 8 км/ч;
  • производительность – в диапазонах 4–7 тыс. м2/ч;
  • масса – 100 кг.

Эта роторная косилка максимально проста в установке и эксплуатации. Ее металлические детали надежно защищены от коррозии и износа, благодаря чему орудие можно использовать в регионах с большим количеством осадков.

Особенности косилки КС-Ф-2.1

Она работает на ровных и чистых территориях. Недопустимо попадание в механизм камней и прочего твердого мусора, которые приводят к поломке режущих сегментов.

Такие косилки имеют много положительных качеств:

Устройство косилки сегментной КС-Ф-2.1

  • высокая производительность, большая ширина обрабатываемой полосы;
  • возможность работы на компактных тракторах ввиду малого веса установки;
  • небольшие энергозатраты, позволяющие сохранить себестоимость продукции на прежнем уровне при малых объемах заготовок;
  • простота управления. Для нее достаточно одного тракториста, без дополнительных помощников;
  • высокое качество производимых работ по укосу трав и длительный срок службы. По окончании сезона полевых работ на устройстве необходимо просто заменить режущее полотно.

Эта марка косилок успешно работает на огромных полях колхозов и у фермеров. Высокий спрос обусловлен многообразием модификаций, среди которых:

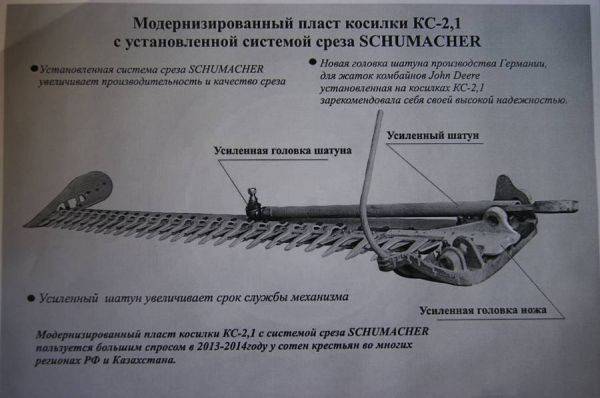

Режущий аппарат косилки кс-2.1 Шумахер

  • беспальцевая;
  • со срезом под названием «Шумахер», немецкого производства;
  • с наличием гидроцилиндра в подъемном механизме;
  • другие варианты исполнения.

Наиболее востребованной из них является разновидность модели Б4, отличающаяся более надежной рамой, брусом режущего инструмента, повышенной надежностью предохранительного устройства. На ней проще производить необходимый наклон режущего полотна.

Подобная ей модель класса В – более легкая, отличается наличием механизированного подъема с помощью гидроцилиндра, но трактор ей нужен более мощный.

РАБОТА НЕ ДЛЯ ВСЕХ

При заготовке кормов высота среза зависит от состояния травостоя и срока укоса. В среднем растения убираются на уровне 5 ± 0,5 см от поверхности почвы, поскольку уменьшение этого показателя на сантиметр ведет к недобору последующего урожая на 5%. Кроме того, снижается качество корма: в отаве повышается синтез сырцового волокна и сокращается накопление растворимых легкоусвояемых углеводов. В итоге на естественных лугах, где растет высокая трава, первый и второй покос следует проводить на высоте 6–7 см, в случае низких растений — 5 см, а последнюю уборку — на расстоянии около 7–8 см. По этой причине для заготовки корма не подходит техника для ухода за газоном, междурядьями в саду, откосами дорог, полями для гольфа, муниципальными территориями и травяными зонами в аэропортах, например цеповые косилки-мульчеры, агрегаты с травосборниками и прочие.

Согласно инженерно-техническим характеристикам модели косилок для заготовки сена и сенажа классифицируются по способу крепления к основной машине — самоходные, прицепные, полу- и навесные; типу рабочего органа — с дисковыми либо сегментными ножами; расположению относительно трактора — фронтальные, боковые или задние; способу приведения в действие. Однако пользователей больше интересует эффективность и рентабельность заготовки корма, поэтому данные агрегаты оцениваются по производительности, размеру и особенностям обрабатываемого ландшафта, характеристикам срезаемого травостоя, дальнейшей уборки и хранения скошенной массы.

Как Настроить Косилку Кс 2 1 Видео

Сегментная косилка

КСФ-2.1 предназначена для навешивания на мини-трактора и мотоблоки. Это устройство создано для механизации процессов заготовки сена, получив собственное мастерство заглавие по причине особенного вида режущих травку частей – в облике больших острых треугольников. Также именуется «сегментно-пальцевой».

Косилки сегментные типа КСФ-2.1 выпускаются Люберецким (Наша родина, Москва). Это предприятие является преемником завода Ухтомского и продолжателем его долголетнего дела – созданием сеноуборочного оборудования разных видов и конструкций.

КСФ-2.1 отлично управляются с покосными работами в большей степени на равнинных территориях – косят разнотипные травяные культуры с укладкой растительной массы в покос:

  • Чем возрастающих травок.
  • Сеянных зерновых и других культур.

Косилка применима для проведения плановых покосов на территориях фактически всех погодных зон – обеспечивает беспроблемную работу с исключением только полупустынных и пустынных участков. Фото косилки КСФ-2.1

Не считая способности использования в любой погоде, косилки сегментные КСФ-2.1 имеют множество других преимуществ, в течении которых они ценятся многими хозяйственниками:

  • Высочайшая производительность, достигаемая сравнимо высочайшей скоростью работы и большой шириной одновременного захвата – более 2-х метров.
  • Легкий вес этого подвесного косильного оборудования позволяет работать с ребенком даже на малых видах транспортных устройств.
  • Малая энергоемкость аппарата поможет сберечь средства не оказывает влияние на повышение себестоимости сена при уменьшении объемов заготовки.
  • Обычное управление не подключаясь гидравлики не просит дополнительного обслуживающего персонала, не считая оператора тяглового трактора.
  • Экономичность приобретения самого устройства и запчастей к нему, доступных везде.
  • Высококачественная работа на большой скорости и длинный срок службы – к истечению периода эксплуатации можно поменять режущее полотно, и косилка опять будет готова к покосному сезону.

READ Замена Лески В Триммере Патриот Видео

Косилка марки КСФ-2.1 состоит из последующих главных конструкционных узлов и деталей:

  • Рамы, на в которой требуется берут основание другие рабочие инструменты и которая имеет крепление для установки к навеске трактора.
  • Тяговой штанги, созданной для связи рабочего режущего инструмента с рамой устройства.
  • Режущего полотна с наточенными секторами (пальцами).

В работах косилки полотно с ножиками приводится в поступательно-возвратное движение параллельно поверхности земли. При всем этом встречающиеся на его пути стволы попадают на недвижные сегменты полотна и сразу плотно прижимаются в квартиру подвижными лезвиями. Срез травок происходит подобно работе обыденных ножниц, оставляя за собой полосу уже готового покоса. Схема косилки КСФ-2.1 1 — головка ножика; 2.4 — направляющие головки ножика; 3 — крышка головки ножика; 4 — внутренний ботинок; 5 — отводной прут; 6 — внешний ботинок; 7 — полевая доска; 8 — палец; 9 — вкладыш пальца; 10 — сектор ножика; 11 — прижим ножика; 12 — спинка ножика; 13 — пластинка трения.

Крепление косилки к трактору проводится с фиксацией продольных тяг тракторного устройства навески, установкой расстояния от земли до их задних концов около 40-ка см и подъемом менее 65-ти см. Это делается для невозможности бокового смещения рамы косилки относительно центральной оси тяглового агрегата.

READ Как Проверить Катушку Зажигания Мотокосы

При работе с устройством следует соблюдать правила, содействующие длительной и неопасной его эксплуатации:

  • Режущий аппарат косилки должен прикрываться защитным кожухом.
  • Остановка трактора должна происходить с одновременным приведением в действие вала отборов мощностей.
  • Что остается сделать нашему клиенту настроечные и очистные работы с самой косилкой и в особенности режущим инвентарем проводятся при рабочей остановке и заглушке трактора.
  • Транспортировка устройства проводится с насаженым на его зубья защитным щитком.

Технические свойства сегментной косилки КСФ-2.1:

Операционные особенности

Косилка крепится к трактору с помощью продольного соединения опоры трактора, устанавливая расстояние от земли до их задних концов прибл. 40 см и подъём не более 65 см. Это сделано для того, чтобы рама газонокосилки не была боковой.

При работе с устройством вы должны соблюдать правила, способствующие долгосрочной и безопасной эксплуатации:

  • Режущий блок косилки должен быть закрыт защитным чехлом.
  • Трактор должен быть остановлен во время движения вала отбора мощности.
  • Все операции по регулировке и очистке самой косилкой и особенно режущим инструментом выполняются при полностью остановленном и заглушенном тракторе.
  • Устройство транспортируется с защитным экраном, прикрепленным к зубам.

Основное назначение

Устройства хорошо себя зарекомендовали при кошении высокого травостоя. Их используют для заготовки сена. низкий срез растений позволяет увеличит объём заготавливаемого материала. Сложенную при покосе в валок траву легче сушить.

Достоинства:

  • устройства могут использоваться на ровном и рельефном грунте;
  • высокая производительность;
  • возможность кошения низкорослых трав;
  • ровный срез;
  • валкование скошенной травы.;
  • надёжность в работе;
  • длительный срок службы.

Недостатки:

  • высокая стоимость;
  • дорогостоящий ремонт;
  • требовательность к рельефу.

На Вашей сегментной косилке ножи из закаленной стали?

Конечно!Нет

Принцип работы и область применения

Роторные косилки измельчают растения, косят и укладывают в ровные валы или равномерно по полю, что существенно облегчает транспортировку сена. Во многих моделях есть предохранитель, который отводит ножи при столкновении с каким-либо препятствием. Также в некоторых вариантах косилок ножи могут отклоняться до 45°, что обеспечит лучшую чистоту среза.

Модификации этого устройства отличаются между собой количеством режущих деталей, способом крепления и площадью обработки. Многие модели могут применяться для заготовки кормов, так как оборудованы измельчителем сорняков. Работа приспособления происходит при помощи вала отбора тягача с использованием конической, карданной или иной передачи.

Устройства кошения роторного типа отлично подходят для:

  • очистки поля от сорняков;
  • покоса пастбища;
  • удаления травы.

Агрегат обладает достаточной маневренностью и простотой в эксплуатации. Его ширину нужно подбирать с учётом объёма работ и размера обрабатываемого участка.

Полотно для резки у сегментно-пальцевой косилки состоит из двух металлических частей: подвижной и неподвижной. По принципу работы механизм устройства напоминает ножницы. Режущие детали имеют вид треугольников с острыми краями, которые называются сегментами или пальцами. Трава срезается, попадая между кромок ножей, укладывается рядами и её легко собирать. Двухножевая беспальцевая косилка отличается двумя подвижными частями, которые двигаются взаимно противоположно. Такое приспособление чище срезает, не забивается мусором.

Основное применение:

  • скашивание толстых стеблей сухой травы;
  • удаление сорняков;
  • покосы естественно растущей травы и сеяных зерновых культур.

Какой материал следует использовать при установке самодельной косилки?

Основным материалом, предназначенным для изготовления косилок домашнего изготовления, является лом. Здесь вы можете применять абсолютно все. Это могут быть рамы от старых велосипедов или ненужные запчасти от автомобиля. Ржавые рамы, которые можно найти на заброшенной ферме, идеально подходят для фундамента будущего устройства.

Кроме того, вы можете осматривать предметы в своем дворе, где старая металлическая бочка или батарея также могут быть полезны для изготовления оборудования, такого как домашняя косилка для мини-трактора. Самым важным моментом в этой работе является наличие квалифицированных специалистов, некоторые знания технической части этого вопроса и хорошие знания сварочного аппарата.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Сельскохозяйственная механизация

Публикация:

   Косилка скоростная КС-2,1

Читать далее:

   Косилка-измельчитель роторная КИР-1,5

Косилка скоростная КС-2,1

Косилка КС-2,1 однобрусная навешивается на трактор сзади по трехточечной схеме. Основной рабочий орган косилки — режущий аппарат.

Он шарнирно присоединен к раме косилки тяговой штангой и удерживается в рабочем положении шпренгелем. Привод на режущий аппарат осуществляется от карданного вала трактора при помощи шкива-эксцентрика, клиноременной передачи, закрытой кожухом, и коробки ведущего шкива.

Подъем режущего аппарата производится гидравлическим механизмом трактора через систему тяг и рычагов.

Дополнительные материалы по теме:

Режущий аппарат состоит из пальцевого бруса и ножа, совершающего возвратно-поступательные движения. Пальцевый брус представляет собой стальную упругую полосу, к которой болтами крепятся литые пальцы . В верхней части палец имеет отросток, по бокам — усики, а сзади — буртик.

Усики и буртики предотвращают поворот пальца во время работы.

К пальцам прикреплены стальные пластины с острыми боковыми гранями, называемые противорежущими пластинами.

Нож состоит из спинки в виде стальной полосы сечением 20X5 мм, к которой прикреплены стальные пластины с острыми боковыми гранями — сегменты и головка с полым шаром. Ложечки шатуна охватывают шар и образуют шаровой шарнир.

Рис. 1. Косилка скоростная КС-2,1:
а —общий вид косилки КС-2,1; 1 — рычаг подъема внутреннего башмака; 2 — тяговая штанга- 3 — рычаг подъема режущего аппарата; 4 — пружина подъема; 5 — натяжной винт; 6 — транспортный прут; 7 — кожух; 8 — кожух шарнира карданной передачи; 9 — передний рычаг подъема; 10 — шпренгель; 11 —внутренний башмак; 12 — режущий аппарат; б — режущий аппарат; 1 — палец; 2 — сегмент; 3 — усики пальцев; 4 — отросток пальца; 5 — пальцевый брус; 6 — прижим; 7 — противорежущая пластина; 8 — спинка ножа; 9 — ложечка шатуна; 10 — букса шатуна; 11 — наружный башмак; 12 — пластинка трения; 13 — головка ножа; 14 — полый шар; 15 — внутренний башмак

Во время срезания стеблей спинка ножа плотно прижимается к пальцевому брусу и быстро изнашивается. Чтобы уменьшить износ, к пальцевому брусу через каждые 38 см прикреплены пластинки трения. По мере износа пластин их перемешают вперед за счет того, что диаметр отверстий в пластинах больше диаметра крепежных болтов.

Прижимы, закрепленные над ножом, прижимают сегменты к противорежущим пластинам пальцев.

Пальцевый брус установлен на двух башмаках: внутреннем и наружном, которые удерживают его на определенной высоте от поверхности поля. Под каждым башмаком находится полозок, задний конец которого можно поднимать и опускать, регулируя высоту среза массы.

Регулировки косилки преследуют цель наиболее полного срезания массы без загрязнения ее почвой. В первую очередь регулируется зазор между сегментами ножа и противо-режущими пластинами пальцев режущего аппарата. Для этого снимается нож, по носкам пальцев натягивается шнур и путем установки прокладок между пальцевым брусом и пальцами добиваются, чтобы носки последних располагались на линии натянутого шнура. Затем устанавливается нож, проверяется зазор и, в случае необходимости, легкими ударами молотка подгибаются прижимные лапки. При этом добиваются, чтобы сегменты носками касались противорежущих пластин, а основаниями— пластин трения. После регулировки нож должен перемещаться легко, без заедания. В крайних положениях ножа середины сегментов и пальцев должны совпадать. Эту регулировку проводят смещением ножа за счет изменения длины шатуна.

Наклон режущего аппарата регулируется поворотом тяговой штанги в зависимости от рельефа поля и состояния массы. Если рельеф поля неровный, пальцы поднимают. При полеглой массе их наклоняют вниз.

Чтобы предохранить от поломки приводной шатун, его располагают на одной линии с режущим аппаратом. Для этого заранее изменением длины шпренгеля наружный башмак выносят вперед относительно внутреннего башмака на 35—50 мм. Во время работы под действием нагрузки режущий аппарат отходит назад и располагается в одной плоскости с шатуном.

Давление башмаков на почву должно быть: внутреннего — 35 кгс, наружного — 8—15 кгс. Регулируют его изменением натяжения компенсационной пружины. Если давление на башмаки больше указанных величин, то они сгруживают почву, которая забивает режущий аппарат и ухудшает качество среза. При меньшем давлении башмаков на землю не обеспечивается требуемая высота среза.
