Как пилить ножовкой по металлу

Разновидности ножовок

Среднему потребителю трудно разобраться везде обилии ножовок и пил, представленных в рыночных условиях. Но, вопреки всему, они делятся на три типа, зависимо от назначения инструмента:

  • Ножовки по дереву. Данный инструмент представляет из себя столярную ножовку, которая служит для распиловки бревен, досок, деревянных заготовок, листов ДСП и ДВП. Ножовка по дереву, Вы, обладает широким скошенным ножовочным полотном, по краю которого размещается режущая часть. Рез происходит по прямой полосы, благодаря разведенным на право и на лево зубьям. А прямые зубья необходимы для удаления стружки, что упрощает прохождение полотна.
  • Ножовка по металлу. Это узенькая пилка, которая имеет тонкие зубчики. Полотно крепится к с-образной раме с 2-ух концов, а сила его натяжения регулируется при помощи специального винта. Положительный момент в том рамы находится прорезиненная либо пластмассовая ручка для комфортного хвата.
  • Ножовка по бетону. Данный инструмент имеет конструкцию, что такая же как устройство пилы по дереву, но имеет более большие зубья. На неких зубьях конечно находиться напайки из твердосплавного металла, что позволяет распиливать пенно- и пескобетонные блоки.

Важнейшими чертами ножовок являются последующие характеристики. У ножовок различных видов длина полотна состоит 300. 700 мм. Зависимо на сколько правильно Вы сможете подобрать студию, какая величина заготовки будет распиливаться, и выбирается ножовка с подходящим полотном в длину.

Шаг зубьев необходимо знать, потому что по этому показателю определяют, с какими по толщине и твердости материалами будет управляться полотно ножовки. К примеру, зубья с шагом в 3,5 мм подходят для распила мягенького дерева, в 5 мм – для жестких пород. Также ножовки бывают двух- и трехсторонними для регулировки остроты режущей части.

Среда применения

Пилки используются для резки мягких металлов (бронзы, меди, алюминия) и полимерных изделий. На основании вида обрабатываемого материала подбирается толщина ножовочного полотна.

Лучшие бытовые и профессиональные модели

Inforce 300 мм 06-08-12

Модель считается лучшей среди инструмента с длиною лезвия 30 см и шагом зубьев 24 мм. Полотно изготовлено из японской углеродистой стали 65 Mn. В процессе эксплуатации она не деформируется и не покрывается коррозией.

Характеристики:

  • Средняя стоимость – 770 руб.
  • Вес – 610 гр.
  • Угол установки полотна – 90 градусов.

Inforce 300 мм 06-08-12 имеет двухкомпонентную рукоятку и может использоваться для проведения бытовых и профессиональных работ.

Достоинства:

  • удобство в работе, не натирает на ладонях мозолей;
  • возможность распиловки любого вида металла;
  • простая система натяжения и смены полотна;
  • чистый пропил;
  • надёжный хват эргономичной рукоятки.

К недостаткам относят неудобную развесовку и недостаточно жёсткое крепление полотна.

Отзывы владельцев:

Виктор М.Никита С.
Купил ножовку для дачи. При затяжке полотна относительно ручки произошло смещение угла.Нравится, как ручка лежит в руке. Не проскальзывает при работе. Отличное полотно. Рама жёсткая.

Кобальт 246-517

Модель оснащена алюминиевыми рукояткой и полотном с шириной зубьев 24 мм и длиной лезвия 300 мм.

Характеристики:

  • Средняя стоимость – 700 руб.
  • Вес – 530 гр.
  • Угол установки полотна – 90/45 градусов.

Прорезиненная рукоятка модели предотвращает соскальзывание инструмента во время работы в руке.

Достоинства:

  • удобство в работе;
  • малый вес.

Недостаток – есть претензии к чистоте пропила.

Отзывы владельцев:

Алексей М.Сергей М.
Слезает краска с полотна. Ручка имеет резиновую накладку. У неё хорошая эргономика.Лёгкий, удобный инструмент. Конструкция достаточно надёжная.

Gross 77604

Полотно модели выполнена из биметалла. Ручка металлическая, обрезиненная. Лезвие 300 мм имеет шаг зубьев 24 мм.

Характеристика:

  • Средняя стоимость – 1570 руб.
  • Вес – 896 гр.
  • Угол установки полотна – 90/45 градусов.

Лезвие из быстрорежущей стали позволяет делать чистый срез. Есть дополнительная функция изменения натяжения полотна.

Достоинства:

  • жёсткая фиксация полотна;
  • удобная и простая система натяжения полотна;
  • два варианта выставления угла;
  • дополнительная насадка.

Недостаток – большой вес.

Отзывы владельцев:

Андрей Ч.Алексей С.
При распиле ножовка «не прыгает». Хороший угол ухвата. Удобная ручка, есть куда положить большой палец левой руки.Мощно, красиво, удобно.

TOPEX 2500-300 мм

Длина алюминиевого лезвия модели 250-300 мм. Оно имеет функцию поворота. Модель предназначена для профессиональной деятельности.

Характеристики:

  • Средняя стоимость – 320 руб.
  • Вес – 3,2 кг гр.
  • Угол установки полотна – 90/45 градусов

Рукоятка обладает хорошей эргономикой, удобна в ухвате. В изготовлении модели использованы высокопрочные материалы.

Достоинства:

  • длительный срок эксплуатации;
  • повышенная прочность конструкции;
  • эргономичность.

Главный недостаток – отсутствие на рукоятке резиновой накладки. Модель устойчива к деформации.

Отзывы владельцев:

Евгений Р.Михаил Ж.
У инструмента отличное лезвие. Пилит великолепно. Очень удобная рукоятка.Эргономичный инструмент. Работать с ним удобно и безопасно. Спил получается ровный.

КОБАЛЬТ 150 мм 246-548

Модель с алюминиевой рамой, что делает её очень лёгкой. Рукоятка имеет пластиковую накладку. Длина лезвия 150 мм

Характеристики:

  • Средняя стоимость – 185 мм.
  • Вес – 200 гр.
  • Угол установки полотна – 90 градусов.

Устанавливаемое на ножовку полотно с 24 зубьями имеет жёсткую фиксацию с алюминиевой рамой. Несмотря на небольшие размеры, модель обладает прочным корпусом.

Достоинства:

  • эргономичность;
  • хорошие эксплуатационные характеристики;
  • практичность и универсальность.

Недостаток – небольшой люфт. Модель предназначена для бытового использования.

Отзывы владельцев:

Юрий У.Михаил Ф.
Лёгкий, компактный инструмент. Удобен и надёжен в работе. Хорошо справляется с работами в быту.У ножовки удобная рукоятка. Хорошо справляется с распилом металла.

Углошлифовальная машинка

Болгарка — универсальный помощник, отлично работающий по алюминию

Важно лишь не перепутать отрезной круг с шлифовальным, выбрать оснастку малой толщины для минимизации потерь материала и защитить руки с лицом от искр.Достоинства:

  • быстрота работы;
  • достойное качество реза;
  • относительная дешевизна оборудования;
  • минимум движений пользователя;
  • долговечность оснастки, позволяющей многократно пилить металлические профили.

Углошлифовальная машинка Sparky

Недостатки:

  • возможность обгорания металла в области реза;
  • без навыков работы вряд ли получится резать ровно;
  • для повышения точности работы болгарку стоит зажать в стойку, которая не поставляется в комплекте с инструментом и в магазинах встречается редко (проблема решается, если есть тиски).

Теперь стоит изучить специальные устройства для работы по алюминию.

Разновидности ножовок с натяжным полотном

Ножовки с механизмом натяжки полотна отличаются в первую очередь типом самого держателя:

  1. Литой держатель
  2. Полый держатель
  • Цельнометаллический литой держатель – признак профессионального инструмента. Главным преимуществом этого типа держателей является высочайшая прочность. Литой корпус пилы не будет пружинить и деформироваться во время работы, что позитивно отражается как на качестве распила, так и долговечности пильного полотна.
  • Полый держатель – характерная особенность бюджетных пил. Такие ножовки изготавливаются из сортового металлопроката прямоугольного или округлого сечения. Разумеется, и среди пил с полым держателем можно найти весьма прочные решения. Но при высоких усилиях резания полый профиль держателя непременно будет пружинить, из-за чего уменьшается натяжение полотна со всеми вытекающими отсюда последствиями.

Ножовки по металлу с цельным литым держателем обходятся весьма недешево. Многие покупатели недоумевают, когда две практически одинаковых с виду ножовки имеют разницу в цене в 2-3 раза, а может даже и больше. А неграмотные продавцы объясняют ценовую политику «известностью бренда».

В подобных случаях нужно обратить внимание на сам держатель. Если он литой, то пилу можно смело использовать для порезки высокопрочных марок стали и сплавов

Пилы с литым держателем не пружинят, обеспечивая полотну стабильный натяг на всех стадиях резки. В таких пилах полотна редко лопаются и меньше тупятся.

Если держатель полый, то ножовка годится лишь для порезки заготовок из цветных металлов или сплавов (медь, алюминий, бронза, латунь и пр.). В некоторых случаях пилу с пустотелым держателем можно использовать для порезки заготовок из простенькой углеродистой стали.

Как выбрать ножовку по металлу, если иходить из типа рукоятки.

Виды ножовочных полотен и их конструкция

Не стоит забывать о том, что производство рабочего ножовочного полотна проводится в соответствии с установленным стандартам в ГОСТ 53411-2009. Указанная информация в этой нормативно-технической документации определяет выделение двух основных групп: для машинной и ручной резки. Стоит учитывать, что машинное ножовочное полотно по металлу приобретается крайне редко, так как подобное оборудование применяется крайне редко. Для ручной ножовки проводится выпуск следующих вариантов исполнения:

  1. Одинарное полотно ножовочное по металлу с расстоянием между крепежными элемента 250 мм. При этом общий показатель длины составляет 265 мм. Подобный вариант исполнения подходит для инструмента, который применяется в случае отсутствия необходимости в большой производительности.
  2. Одинарные варианты исполнения с расстоянием между двумя крепежными элемента 300 мм. Общий показатель длины составляет 315 мм.
  3. Для большей производительности проводится установка двойного ножовочного полотна. Длина этого варианта исполнения, как и предыдущего.

Регламентировано значение и шага расположения, так как подобный показатель определяет многие эксплуатационные характеристики.

При изготовлении подобного изделия могут применяться самые различные сплавы, от чего во многом зависят основные эксплуатационные характеристики. Наибольшее распространение получили следующие сплавы:

  1. Х6ВФ.
  2. В2Ф.
  3. Быстрорежущие сплавы, к примеру, Р5М5 и Р12.

Полотно ножовочное с карбид вольфрамовым напылением в последнее время довольно распространено, так как характеризуется повышенной износостойкостью. Стоит учитывать, что напыление может иметь самую различную расцветку, в продаже встречаются синие варианты исполнения, обычная сталь темно-серая.

Рассматриваемое вольфрамовое полотно ножовочное характеризуется тем, что при высокой твердости рабочей поверхности структура характеризуется высокой чувствительностью к изгибающей нагрузке. Именно поэтому при небрежной резке металла прослужить долго подобное изделие не сможет.

Достигнуть высокого показателя прочности производители могут за счет проведения термической обработки. При этом стоит учитывать следующее:

  1. Основная часть изделия характеризуется твердостью поверхностного слоя около HRC 44-46.
  2. В зависимости от типа применяемого материала при изготовлении твердость зуба варьирует в пределе HRC от 64 до 67. Этот показатель свойственен легированных сплавам. Быстрорежущая сталь характеризуется тем, что имеет твердость HRC в диапазоне 73-78 единиц.

Не стоит забывать о том, что значительные перепады твердости становятся причиной чувствительности изделия к изгибанию. Инструмент рассчитан на различную нагрузку, она не должна превышать 60 кг при шаге 1,4 мм, а также 10 кг при шаге зуба менее 1,4 мм.

Довольно большое количество разновидностей подобного изделия определяет то, что с подбором подходящего варианта исполнения не возникает серьезных проблем.

Изготовление

Самодельную ножовку из металла может сделать любой человек без практических навыков

Важно заранее изучить устройство ручного инструмента, способы соединения основных деталей

Рукоять с дугой можно сделать из проволоки большого диаметра, арматуры, металлических полос, профилированной или пластиковой трубы. Останется продумать крепление полотна.

Ножовка — ручной инструмент для распиливания заготовок из разных материалов. Для создания качественных резов нужно научиться выбирать полотна. Нельзя забывать про правила выбора рамки с рукоятью

Важно, чтобы с инструментом было удобно работать, лезвия надежно удерживались в зажимах

Разновидности пил по дереву

Существует несколько явно выделяющихся классификаций ручных пил:

Классическая. Самая обычная вариация пилы, которая хранится дома у каждого мужчины. Может иметь различную длину полотна и количество зубьев на нем.

Чаще всего имеет съемные и сменные полотна, которые, в свою очередь, идут в комплекте с пилой при ее продаже. Обычно ее называют ножовкой.

Электроножовка. Некая улучшенная версия обычной ножовки. Способна выполнять большой объем работы в достаточно короткие сроки, не утомляет владельца, часто используется при работе по раскрою материала.

Данная пила хороша тем, что может иметь разную длину полотна, разную ширину полотна, а также разный размер зубьев. За счет этого пила становится почти универсальной.

Если посмотреть, как сделать ручную дисковую пилу своими руками, то становится понятно, что это далеко не аналог обычной ручной ножовки. Данная вариация способна выполнять более глубокий и качественный пропил.

Эти четыре вида пил встречаются в жизни наиболее часты. Они самые популярные. Есть еще много разных видов ножовок, но загружать ими голову – просто нет смысла.

Критерии выбора

Итак, вам нужно выбрать инструмент, руководствуясь следующими характеристиками:

  • Форма зуба меняется в зависимости от наклона переднего фрезы.
  • Шаг зубов характеристика определяет толщину и прочность материалов, с которыми инструмент может работать. Выбор зависит от размера и материала заготовки. Во время работы следует задействовать два-три зуба.
  • Размер полотна зависит от размера и объема заготовок. Средняя длина пыльцевой пилы колеблется от 290 до 700 миллиметров. Полотно должно быть ровным, чистым и сохранять свою первоначальную форму. На поверхности не должно быть трещин или ржавчины.
  • Ручка попробуйте обойти полые вариации. Такой инструмент может сломаться даже при незначительном давлении. Выбирая, держите устройство в своих руках. Ладонь должна плотно прилегать к ручки.
  • Цена стоимость пилы на обработку металлических изделий зависит от материала и типа лезвия, а также от конфигурации зубов. Нежелательно выбирать слишком дешевые модели, а также быть равными известным брендам.

Выбрав хорошую ножовку, не забудьте своевременно заменить пили и правильно пользоваться инструментом.

Резка металла на фрикционной пиле (пиле трения).

Во время работы диск нужно постоянно поливать водой, направляя его в зону трения. Вода, подаваемая, значительно уменьшает нагрев лезвия и металлического резки. Разрез плавный, чистый, но с бусинами по его краям. Провисание легко удаляется стамеской. На рубеже разрезанного металла зона слабых структурных изменений шириной 12 мм, которые необходимо снять в случае изготовления особо критических конструкций. При изготовлении котельных конструкций в основном применяются ленточные и циркулярные пилы для резки профиля, материал: уголки, каналы, балки, трубы и.

Как установить ножовочное полотно по металлу?!

Лезвие ножевой пилы имеет отверстия на концах для крепления в ножовци. Лезвие должно быть достаточно напряженным в машине, чтобы избежать сгибания и поломки.

Виды ножовок по металлу ручных

Существуют такие виды ножовок по металлу:

  • Домашнее. Простейшие варианты, которые есть в комплекте для каждого мастера. Такие устройства считаются устаревшим вариантом, но их производство продолжается и по сей день. Преимуществом этих инструментов является их простота конструкции. Ручка изготовлена ​​из дерева и расположена в одной плоскости с полотном
  • Профессиональные предназначены для использования во время длительной работы. Такие изделия оснащены более удобной ручкой, которая, кроме того, прорезиненная. Некоторые дорогие модели оснащены механизмом регулировки угла режущей части при работе.
  • Мини-ножовки или металлические пилы имеют особую форму, которая отличается от первых двух типов. Такие изделия предназначены для использования только тогда, когда есть трудности с доступом к вырезанной части. Прибор имеет форму ножа с дополнительной точкой фиксации лезвия. Ручка изготовлена ​​из пластика и металла с резиной

Особенности

Для каждого вида материала существует свое режущее полотно.

Ножовочное полотно по металлу представляет собой узкую металлическую полосу с размещенными на ней тонкими зубьями. Рамы выполняются внешне похожими на буквы С, П. Устаревшие модели рам оснащались деревянными или металлическими ручками, размещавшимися параллельно лезвию. Современные модели изготавливаются с ручкой «пистолетного» типа.

Ножовочное полотно для работы с древесиной – самый распространенный столярный вариант изделия. Применяется для обработки и распила фанеры, разнообразных по плотности деревянных строительных материалов. Конструкция ручных пил специально оборудована скошенной рабочей поверхностью, сбоку на полотне располагаются зубчики.

Для работы с бетоном полотно отличается более крупными зубчиками на режущей кромке. Оснащено напайками из твердосплавных металлов. Благодаря этому становится возможно распиливать бетонные конструкции, пеноблоки, пескобетон.

Для обработки металлических изделий применяются полотна с шириной шага около 1,6 мм, на пилке длиной 25 мм расположено до 20 зубцов.

При обработке металлических изделий, обладающих различным показателем твердости, применяются пилки с определенным количеством зубцов:

  • угловая и другая сталь – 22 зубца;
  • чугун – 22 зубца;
  • закаленный материал – 19 зубцов;
  • мягкий металл – 16 зубцов.

Для того чтобы пилка не застревала в обрабатываемом изделии, стоит предварительно выполнить разводку зубцов. Рассмотрим, по какому принципу производится разводка.

  • Ширина разреза больше толщины рабочего полотна.
  • Ножовочные пилки с шириной шага зубьев около 1 мм должны быть выполнены в волнистой разводке. Каждую пару смежных зубцов необходимо отгибать в разные направления приблизительно на 0,25-0,5 мм.
  • Пластина с шагом более 0,8 мм разводится гофрированным методом. Первые несколько зубцов отводятся на левую сторону, следующие зубья – вправо.
  • При среднем шаге около 0,5 мм первый зуб отводят в левую сторону, второй оставляют на месте, третий – в правую сторону.
  • Пластина с крупным шагом до 1,6 мм – каждый зубец отводится в противоположные направления. Необходимо, чтобы разводка заканчивалась на расстоянии не больше 3 см от торца полотна.

d

Н14

250

265

12,5

0,63

0,80

32

4,0

1,00

24

1,25

20

300

315

0,80

32

1,00

24

1,25

20

1,40

18

1,60

16

Таблица 2 — Размерымашинныхполотен

Размерывмиллиметрах

Полотно для ножовки по металлу. Как выбрать и как поставить?

Полотно для ножовки по металлу — один из самых недолговечных элементов из всего ассортимента расходников к инструментам. Конечно многое зависит от технологии работы с металлом и навыков использования ножовки, но в первую очередь нужно уметь сделать правильный выбор полотна. Сегодня, мы поговорим о выборе и видах, а также узнаем как с лёгкостью поменять ножовочное полотно.

Виды ножовочных полотен

ГОСТ Р 53411-2009 «Полотна ножовочные по металлу» устанавливает два вида такого инструмента – для машинной и ручной резки. Первых касаться не будем, а вторые выпускаются трёх основных типоразмеров:

  • Одинарные, с расстоянием между крепёжными отверстиями 250±2 мм, при общей длине полотна не более 265 мм;
  • Одинарные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм;
  • Двойные, с расстоянием между крепёжными отверстиями 300±2 мм, при общей длине полотна не более 315 мм.

При этом толщина полотна s одинарного исполнения — 0,63 мм, двойного – 0,80 мм. Высота с одинарным рядом зубьев составляет 12,5 мм, а с двойным – 20 мм.

ГОСТ регламентирует также значения шага зубьев Р, мм и их количества z, которые для полотен первого типа составляют соответственно 0,80/32, 1,00/24 и 1,25/20. Обладатели более «длинных» ножовок, кроме вышеперечисленных, могут воспользоваться также ножовочными полотнами с параметрами 1,40/18 и 1,60/16.

По марке материала, применяемого для изготовления полотен для ножовок по металлу, производят из инструментальных сталей:

  • Марки Х6ВФ.
  • Марки В2Ф.
  • Быстрорежущей, марок Р6М5, Р12 или Р18.

Ассортимент ножовочных полотен отечественного производства этим и исчерпывается, однако в специализированных торговых сетях широко распространены так называемые алмазные полотна, с поверхностным напылением нитридами титана или иных тугоплавких металлов. Подобные полотна можно легко отличить по цвету: обычные стальные полотна – тёмно-серые, а напылённые могут иметь различную цветовую окраску – от ярко-оранжевой до синей (в зависимости от производителя).

Встречаются также полотна с так называемым карбидо-вольфрамовым напылением, однако они при весьма высокой твёрдости крайне чувствительны к изгибающим напряжениям. Поэтому при резке металла их долговечность незначительна.

Высокая прочность полотен для ножовок по металлу обеспечивается соответствующей термообработкой. На поверхности полотна различают две зоны с различными значениями твёрдости: непосредственно у зубьев она составляет от НRС 64…67 для легированных инструментальных сталей до НRС 73…78 – для быстрорежущих сталей (у алмазных полотен данный параметр достигает НRА 82…84), а в остальной зоне — НRС 44…46. Значительный перепад по твёрдости подтверждает высокую чувствительность изделия к напряжениям изгиба, поэтому стандартом ограничивается также и максимальное усилие, прикладываемое к ручной ножовке. Оно не должно превышать 60 кг при работе с полотнами, шаг зубьев у которых менее 1,4 мм, и 10 кг – для полотен с шагом зубьев более 1,4 мм.

Принципы выбора полотна

  • Тип ручной ножовки по металлу, точнее – расстояние между крепёжными отверстиями. Лучше, если оно – изменяемое, тогда для работы подойдёт ножовочное полотно любого типоразмера.
  • Предел прочности разрезаемого металла. Если инструмент предполагается задействовать для разделения мягких, пластичных металлов – меди, алюминия и пр., то целесообразно иметь ножовочное полотно с наименьшей твёрдостью. Материалом может быть принята сталь Х6ВФ; у полотен импортного производства на боковой плоскости имеется обозначение HCS. Для разрезания более прочных металлов подходят полотна из быстрорежущих сталей (соответствующая импортная маркировка – HSS).
  • Толщина разрезаемого металла и качество поверхности разделения. Зарубежная практика рекомендует использовать в качестве критерия выбора параметр PPI – числа вершин зуба, которое приходится на дюйм длины полотна. Так, для тонких металлов, где требуется получить весьма гладкую поверхность среза, правильным считается значение PPI24. Если для пользователя главное фактор производительности, чем качество, то должно быть PPI

Отрез по кривой косильной лески

Компактные и полноразмерные ножовки могут производить резку по косильной лески любого типа. При необходимости производства округлых разрезов пилу выравнивают так, чтобы она составляла с деталью прямой угол. Дугу медленно поворачивают, чтобы инструмент шел по выбранной косильной лески. Разметку можно сделать с помощью маркера или острого предмета. Выполнять резкие повороты нельзя, это способствует ухудшению качества среза и поломке инструмента.

Подготовка ножовочного станка

Выбор ножовочного полотна:

а) для разрезания мягкого металла применять ножовочные полотна с крупным шагом s (16-18 зубьев на 1 дюйм); для разрезания тонкого полосового металла — ножовочные полотна с мелкими зубьями (22-23 зуба на 1 дюйм), а для разрезания самого тонкого листового металла — 24-32 зуба на 1 дюйм;

б) для слесарных работ пользуются преимущественно ножовочным полотном с шагом s=1,5 мм, при котором на длине 25 мм насчитывается примерно 17 зубьев;

в) при длинном пропиливании брать ножовочные полотна с крупным шагом, а при коротком — с мелким шагом;

г) ножовочные полотна выпускаются с углом заострения 43—60°. Для разрезания более твердого металла применять полотна, у которых угол заострения больше, а для разрезания мягких металлов — меньше. Полотна с большим углом заострения более износоустойчивы.

Установка ножовочного полотна в прорези головки:

а) вставить ножовочное полотно 1 в прорези головки станка так, чтобы зубья были направлены от ручки (рис. в), а не к ручке;

б) отверстия в ножовочном полотне установить точно против отверстий в головке ножовочного станка;

в) передний хвостовик 4 должен выходить из головки 3 на 10—12 мм для возможности натяжки полотна;

г) штифт 2 должен входить в прорезь головки 3 (рис. б);

д) в отверстие головки и полотна вставить штифты 2, диаметр которых должен соответствовать диаметру отверстий.

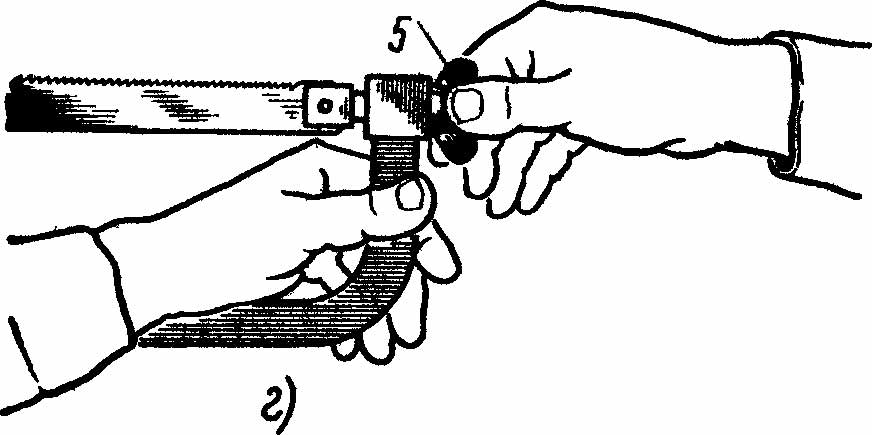

Натяжка ножовочного полотна:

а) натяжку ножовочного полотна производить вручную без больших усилий (запрещается применение плоскогубцев, ручных тисочков) легким вращением барашка 5;

б) степень натяжки проверить легким нажатием пальца на полотно сбоку: если полотно не прогибается, то натяжка достаточная (рис. г).

Примечание. Ни в коем случае не допускать очень сильной или очень слабой натяжки полотна, так как это приведет к его поломке, поэтому собранную ножовку обязательно нужно проверить.

При натяжке полотна из-за опасности разрыва полотна надо держать ножовку на некотором расстоянии от лица или использовать плексиглазовый щиток.

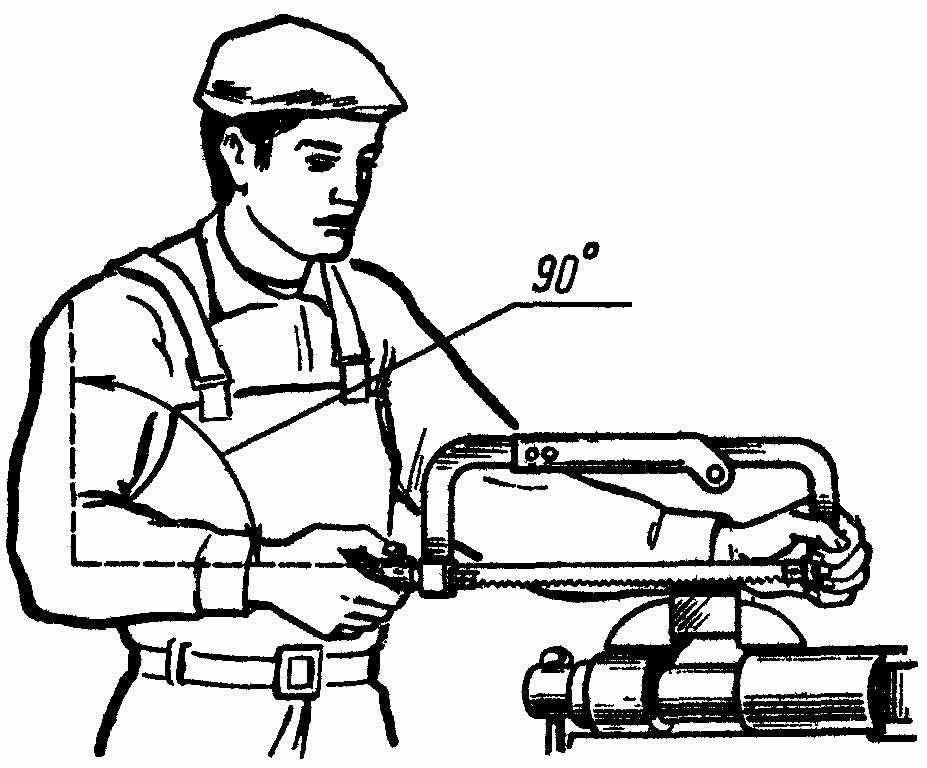

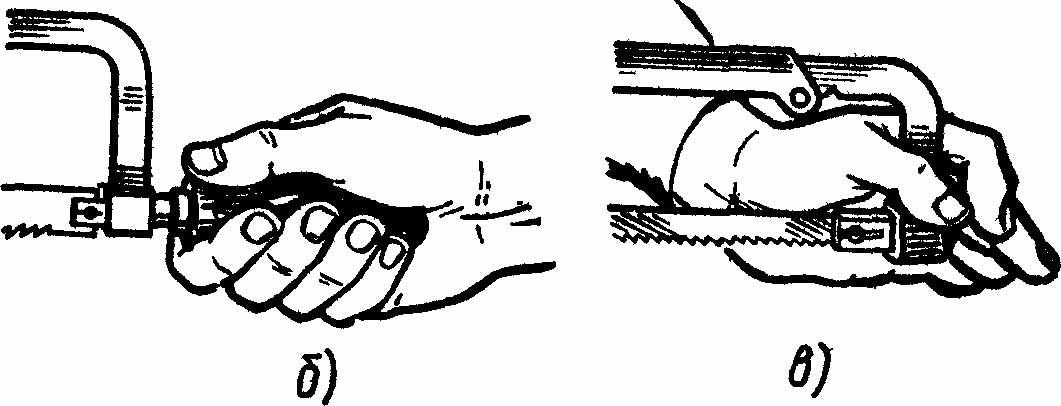

Рабочее положение при резке ножовкой

а) установить высоту тисков по росту — правая рука с ножовкой, должна иметь угол 90° в локтевом сгибе. Смотрите рисунок выше.

б) встать перед тисками свободно и устойчиво, вполоборота по отношению к губкам тисков или к оси разрезаемого предмета

в) корпус развернуть влево от тисков под углом 45°

г) левую ногу несколько выставить вперед, примерно по линии разрезаемого предмета и на нее опирать корпус

д) правая нога должна быть повернута по отношению к левой на угол 60—70°, при этом расстояние между пятками должно быть 200-300 мм

Процесс заточки

Для заточки пилу нужно жёстко зафиксировать, чтобы при воздействии на неё напильником она не вибрировала. Иначе качество работы будет низким.

Фиксируют полотно ножовки вертикально, часто в тисках, в самодельных струбцинах, но если нет ни того ни другого, то можно обойтись и без них.

Метод фиксации без специальных приспособлений — “на краю верстака”. Полотно ножовки укладывают так, чтобы с края стола свисали лишь зубья пилы. Однако ручки пилы всегда толще полотна, а потому место рядом с ней не получиться положить плотно к верстаку. Поэтому нужно использовать угол стола, и тогда рукоять пилы не будет мешать.

Фиксация пилы

Если есть струбцина, то зафиксировать можно так.

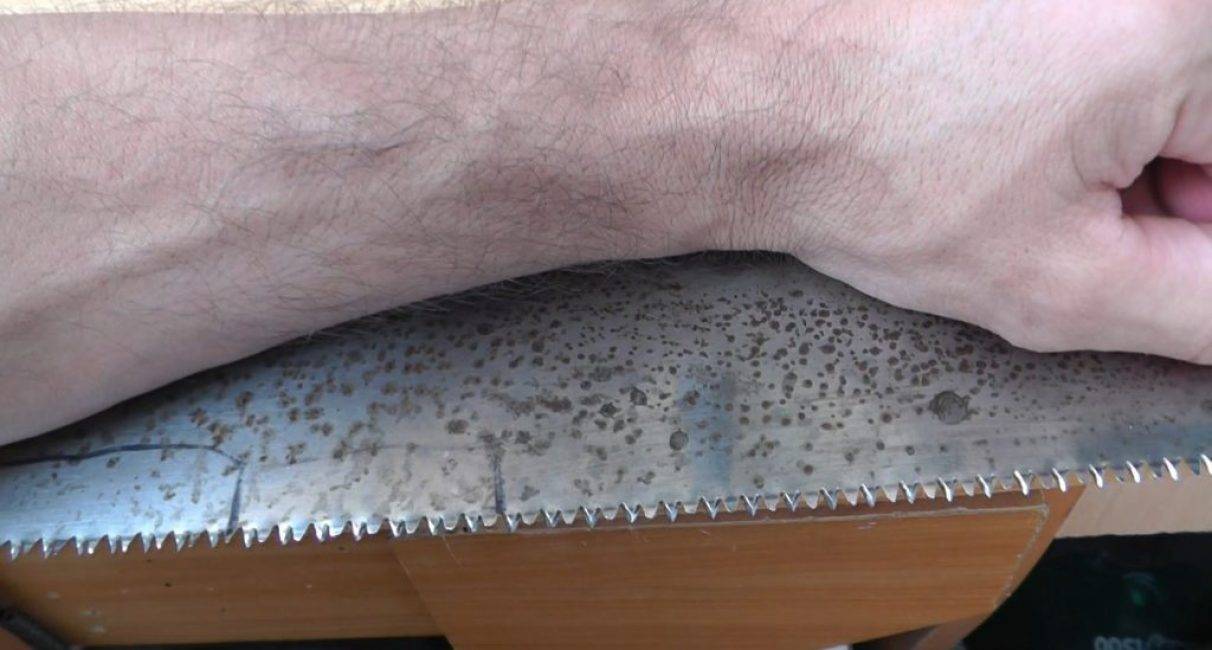

А это способ без струбцины, фиксация производиться только рукой заточника. Это вполне удобно и безопасно.

Фиксация пилы без струбцины

1

В правую руку берётся напильник или надфиль, и, прижимая левой рукой полотно ножовки, приступают к заточке.

2

Точиться зубья пилы через один. Движения напильника при таком способе производят сверзу вниз. Напильник прикладывается к затачиваемому зубу и поступательным движением вниз с усилием перемещают вниз.

3

Напильник нужно держать с наклоном в двух плоскостях. В горизонтальной – это около 30 градусов. В вертикальной – около 60 градусов. Углы наклона индивидуальны для каждой пилы, ведь они могут отличаться как по форме зуба, так и по его размеру.

4

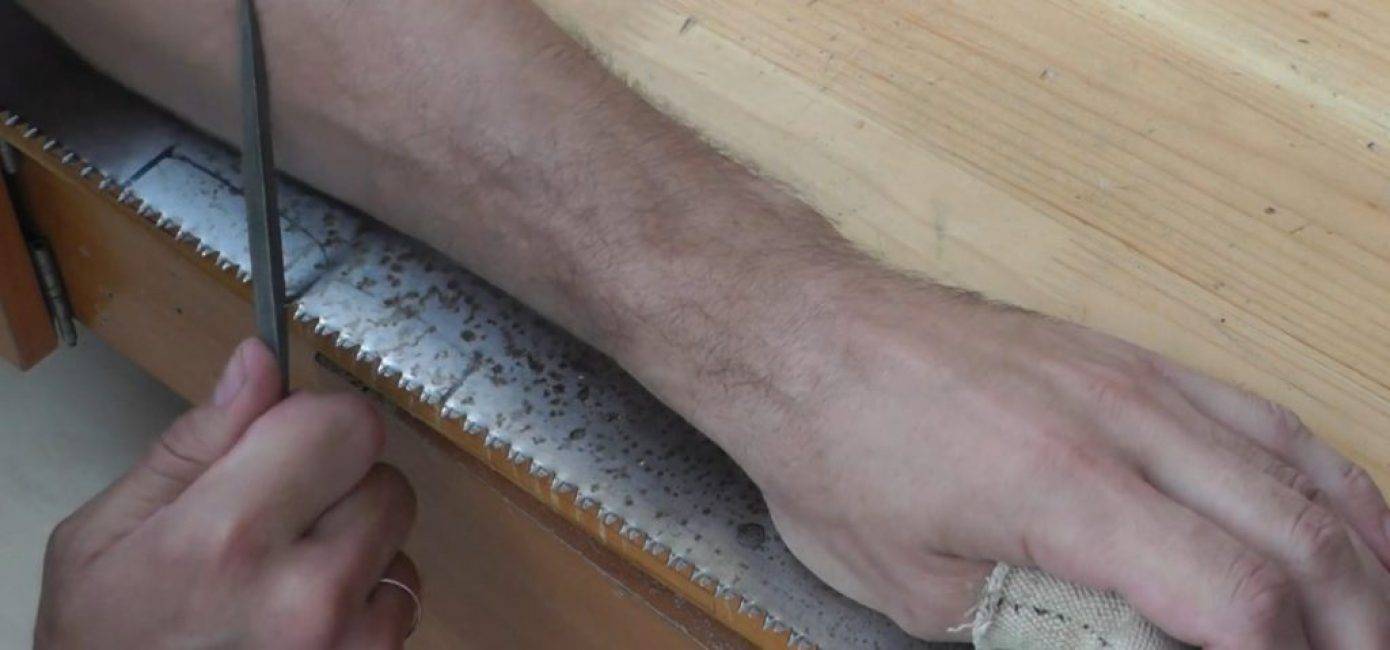

Заточка левой грани зуба

5

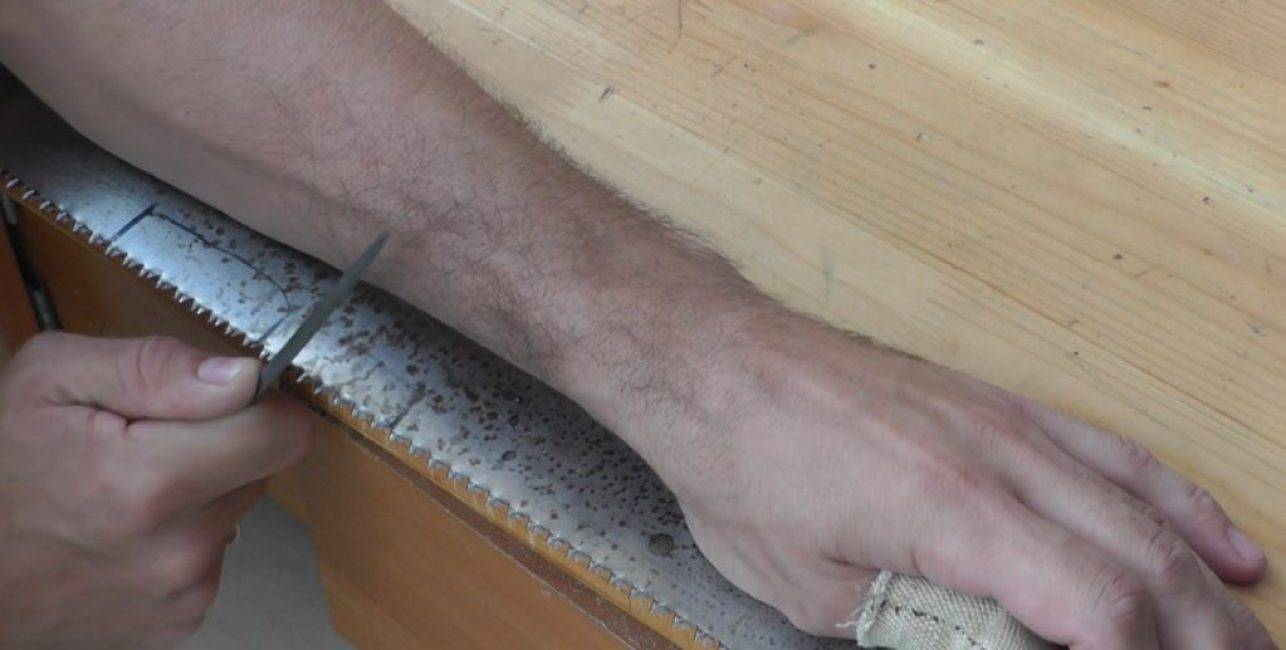

Заточка правой грани зуба.

Заточка правой грани зуба

6

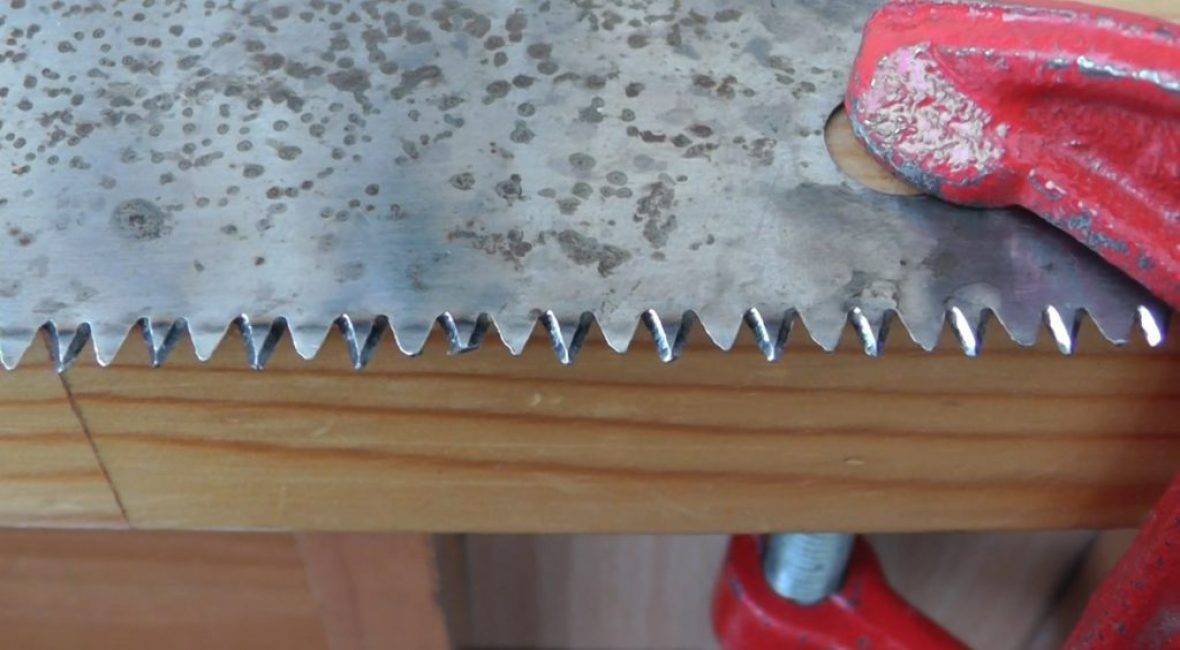

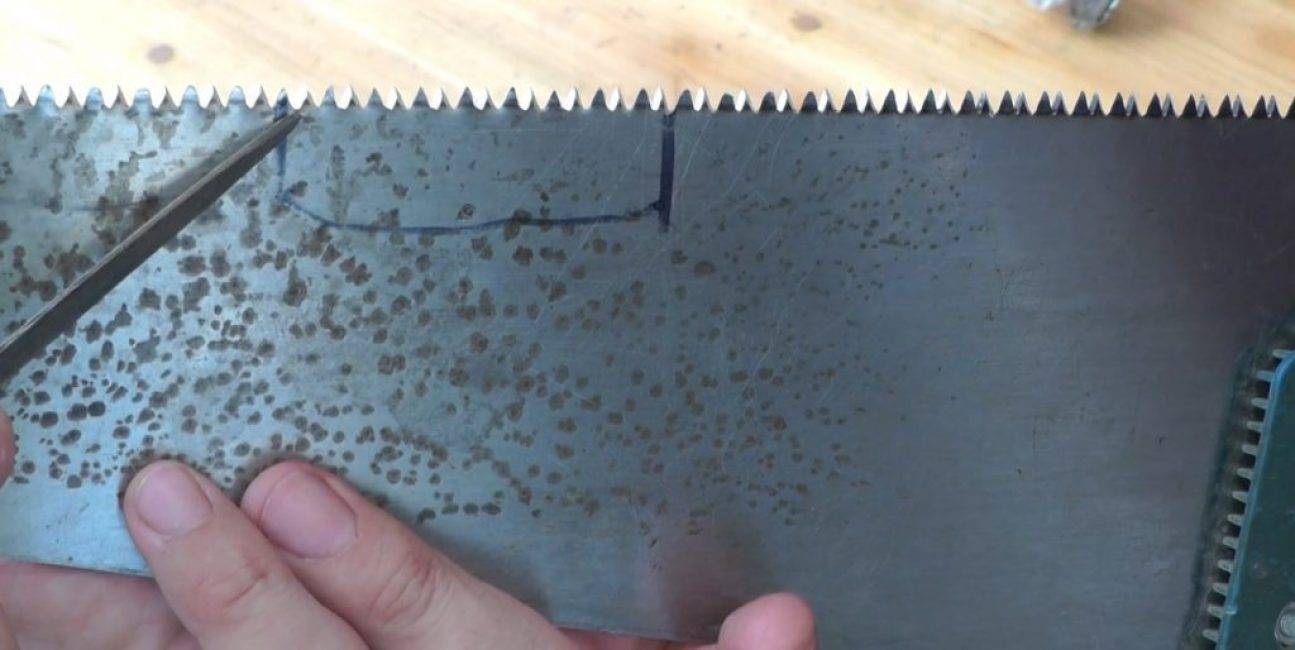

Вот, что должно получаться: справа от указки-напильника – обработанные зубья, слева – нет.

Справа от указки-напильника – обработанные зубья, слева – нет

Используемый инструмент

Треугольный надфиль

Поскольку пилы отличаются по форме и по назначению, то и зубья у них разные. И чтобы качественно заточить ножовку, нужен разный инструмент.

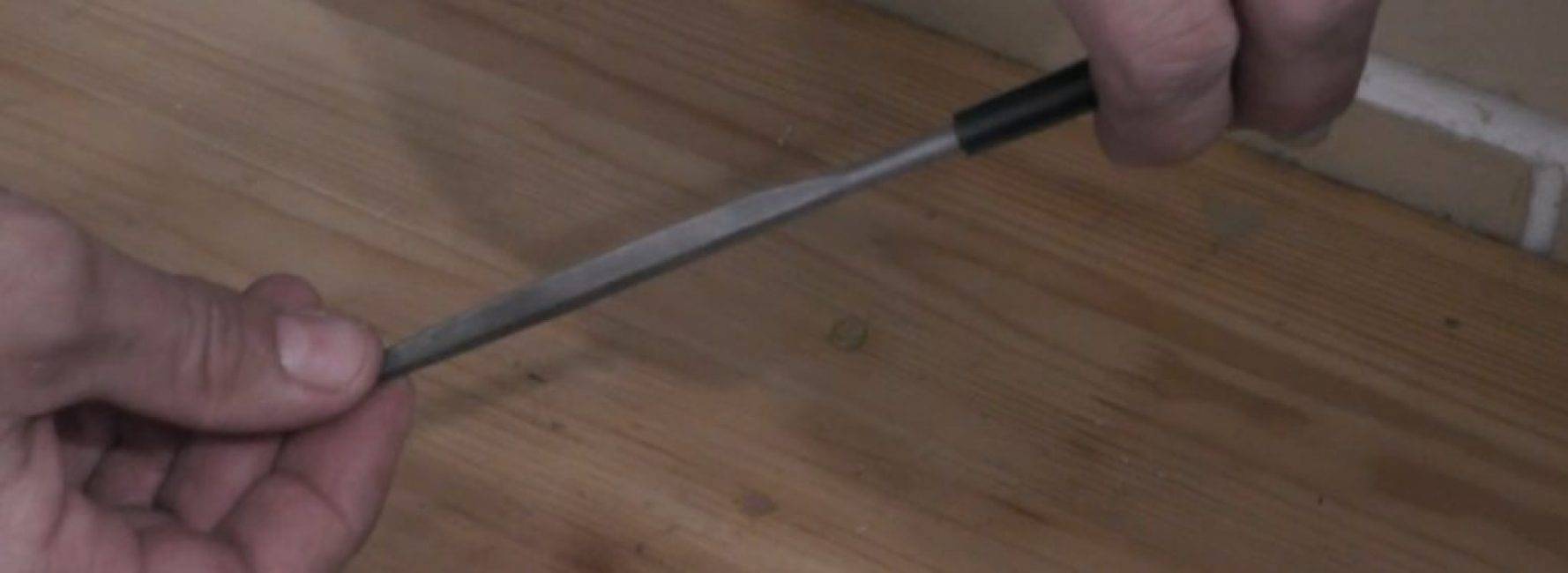

Треугольный надфиль с одной рабочей стороной. Профиль этого инструмента не стандартен, если у обычного треугольного напильника все стороны равны и являются рабочими, то у этого надфиля рабочая сторона одна, а по форме является равнобедренным треугольником с очень большим основанием.

Таким треугольным надфилем с одной рабочей стороной удобно обрабатывать мелкие или косые зубья. При работе он воздействует только на обрабатываемую поверхность, по другим он лишь скользит. Отсутствует риск стачивания соседнего зуба.

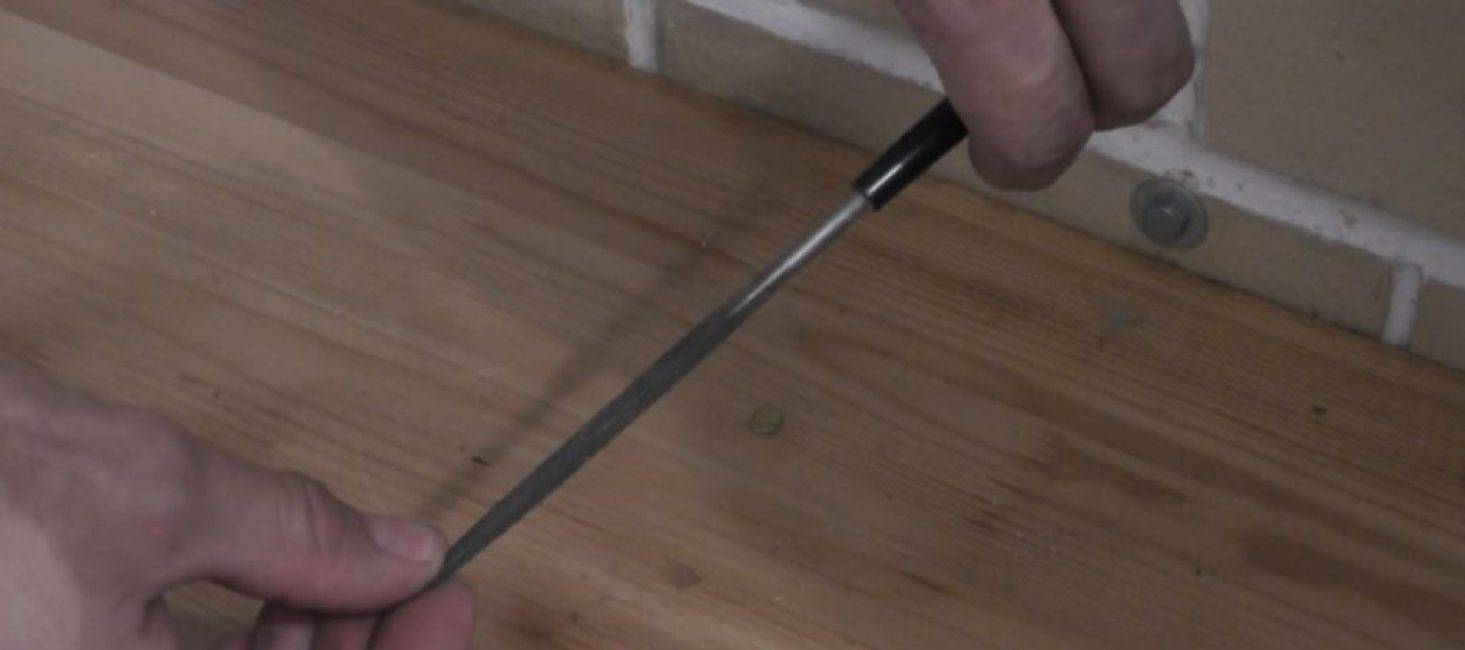

Обычный треугольный надфиль. Компактный инструмент, которым удобно затачивать большинство стандартных ножовок по дереву.

Обычный треугольный надфиль

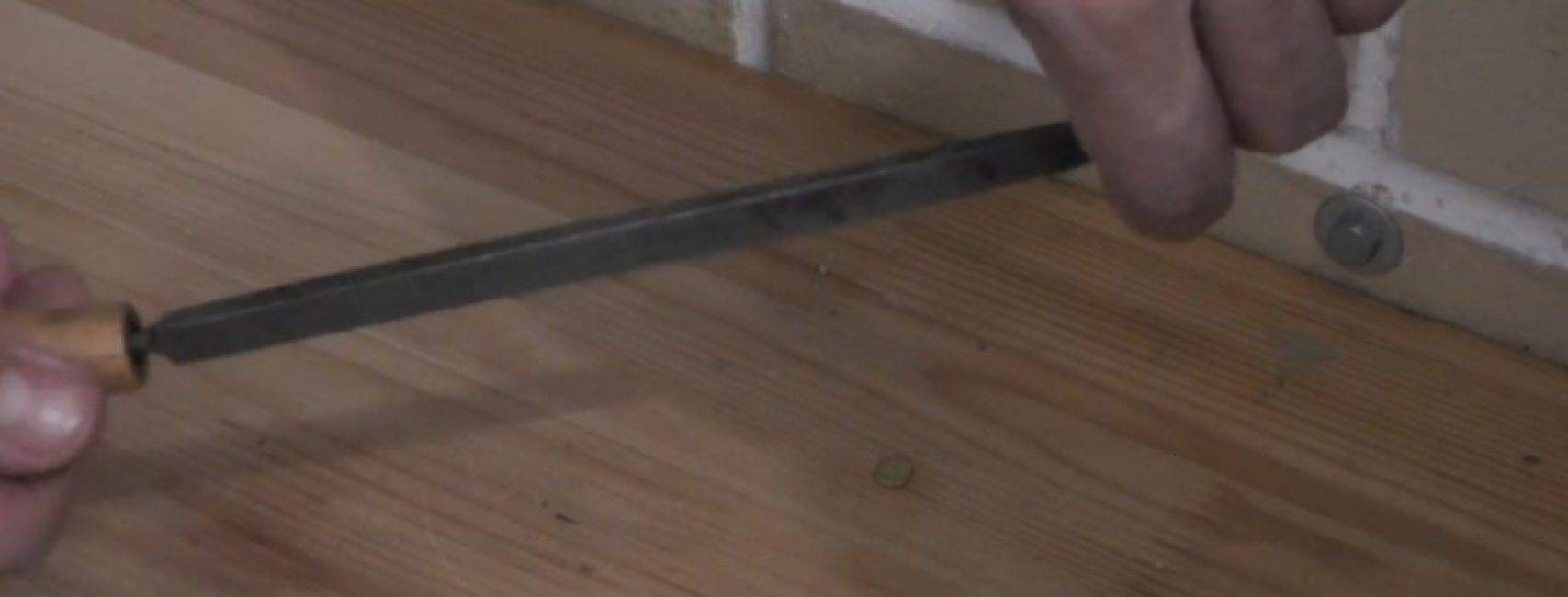

Треугольный напильник. Отлично подойдёт для заточки пил с большим зубом.

Треугольный напильник

Как сделать красивые и необычные полки на стену своими руками: для цветов, книг, телевизора, на кухню или в гараж (100+ Фото Идей & Видео) +Отзывы

Критерии выбора инструмента

Не стоит забывать о том, что следует провести выбор ножовки по металлу в соответствии с рекомендациями, так как допущенные ошибки могут стать причиной приобретения низкокачественного изделия. Даже незначительные дефекты уменьшают эксплуатационный срок. Основные критерии выбора инструмента по металлу заключаются в нижеприведенных моментах:

Форма зуба выбирается в зависимости от наклона режущей кромочной детали. В большинстве случаев при производстве создается классическая форма, так как она является универсальным вариантом.
Довольно важным параметром назовем шаг расположения зубьев. Слишком большое количество приводит к уменьшению производительности и повышению качества среза. Многие производители указывают этот параметр как один из основных, показатель может варьировать в весьма широком диапазоне.
Длина полотна выбирается в зависимости от размеров заготовки, а также самого инструмента по металлу. Этот показатель варьирует в пределе от 300 до 700 мм

На момент выбора следует уделять внимание тому, чтобы на поверхности не было существенных дефектов. Даже после незначительного изгибания изделие должно восстанавливать свою форму.
Рукоятка выполняется в самых различных вариантах исполнения

Специалисты не рекомендуют отдавать предпочтение изделиям с полой рукояткой, так как она может быстро сломаться. На момент выбора рекомендуют взять изделие в руки, оно должно быть удобным. Рукоятка в последнее время изготавливается из двух материалов, за счет комбинирования обеспечивается длительный эксплуатационный срок. Рифление на поверхности снижает вероятность соскальзывания на момент эксплуатации.
Тип применяемого материала при изготовлении основной части. Чаще всего используется сплав, характеризующийся повышенной устойчивостью к воздействию влаги. За счет этого существенно увеличивается эксплуатационный срок.
Натяжение полотна может проводится самым различным образом. От особенностей применяемого механизма во многом зависит удобство применения устройства, а также срок службы используемого полотна.
При выборе также уделяется внимание функциональности. Как ранее было отмечено, некоторые механизмы позволяют проводить наклон полотна или изменение длины режущей части.

В заключение отметим, что ножовка по металлу является базовым инструментом. Даже после появления болгарки она пользуется большой популярностью, так как может прослужить в течение длительного периода и позволяет проводить обработку труднодоступных мест. Рекомендуется отдавать предпочтение продукции известных брендов, так как она прослужит в течение длительного периода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
