Глубиномер микрометрический

Как изучить рельеф дна без эхолота

Всем известно, что лучшие места для ловли судака — это ямы и бровки. Так же на бровках хорошо ловится и другая рыба, например лещ. Так же не стоит забывать и о свалах и коряжнике, в которых прячется щука и окунь. Ну и, разумеется, ямы, в которых обитает сом, так же очень важны для нас — рыболовов.

Как найти ямы и бровки на дне реки?

Ямы и бровки можно найти несколькими способами:

  1. Визуальный поиск ям у берега
  2. Визуальный поиск бровок в реке
  3. Использование эхолота
  4. Использование глубиномера

Если с визуальным поиском ям у берега и визуальным поиском бровок у нас ни чего не вышло, а эхолота нет, то остается только глубиномер.

Электронный глубиномер для зимней рыбалки

Те, кто не желает делать глубиномер собственноручно, могут приобрести электронные приборы. Устройства помогают быстрее определять глубину и работают по принципу действия эхолотов. Такие глубиномеры излучают и принимают ультразвуковые сигналы, которые распространяются в воде со скоростью полтора километра в секунду. Наиболее простая модель прибора может определить глубину до 60 метров.

При помощи электронных глубиномеров можно определять глубину также и сквозь лед. Кроме того, они отображают температуру воздуха и воды. Однако поиск рыбы при использовании подобных приборов невозможен. Поэтому стоят такие устройства значительно дешевле, чем эхолоты. Чтобы определить глубину электронным прибором, нужно спустить его датчик в лунку, после чего нажмите кнопку. Далее, дисплей устройства отобразит показатели. Поскольку рыба имеет способность улавливать ультразвуковые сигналы, то измерять глубину необходимо прежде, чем начать рыбалку. Иначе, есть вероятность, что рыба будет распугана. Тогда ни о каком клеве не может идти и речи.

Сейчас на рынке существует улучшенные модели устройств по измерению глубины. Такие приборы более «подготовлены» для зимних условий, их корпус водонепроницаем, а дисплей морозостойкий. Также они могут действовать через лед и поворачиваться в разные стороны.

Однако, самым оптимальным прибором для измерения глубины остается эхолот. Это современное устройство помогает не только определить глубину и рельеф, но и позволяет найти места сосредоточения рыб. Как правило, устройство одного эхолота мало отличается от другого, поскольку в основу этих устройств каждого прибора заложены одни и те же физические признаки.

Составными частями прибора являются:

  • Источник питания – ими служат либо аккумулятор, либо сменные батареи.
  • Генератор электроимпульсов. Обычному источнику питания не хватает мощностей, чтобы посылать сигнал на большую глубину. Поэтому необходимо преобразование слабого тока источника питания в гораздо более мощные импульсы.
  • Излучатель с преобразователем. Он преобразует электроимпульсы в звуковую волну, которая отражается от дна, рыб и прочих препятствующих элементов. Высокочастотный сигнал пробивается на немалую глубину, а сигнал низкой частоты дает более широкий обзорный угол устройства.
  • Обрабатывающее информацию устройство.
  • Экран, на который выводятся сведения.
  • Иные датчики.

Эхолоты для зимней рыбалки в состоянии выдерживать низкую температуру, а также их отличает компактность, что удобно для их перемещения. Эти приборы получили признание у любителей зимней рыбалки, они могут стать незаменимым помощником как для новичка, так и для опытного рыбака.

Устройства со штриховой плоскостью

Главные части — винтовые, микрометрические детали. Перемещаемая поверхность для измерения (торец винта) соединена с барабаном для отсчета. Его оборот равняется шагу резьбы болта. Стандартным считается шаг в 0,5 мм, барабанный элемент имеет 50, 100 штрихов. Цена отсчетного штриха — 0,01 мм, 0,05 мм. Чем точнее резьбовой элемент (изготавливают с максимальной точностью), тем лучше работает прибор. Микрометрический элемент является отдельной измерительной деталью — головкой.

Она есть в МК разных устройств и типов: нутромерных, глубиномерных, стационарных конструкций. Это главный измерительный узел. В нем болт двигается с барабанным элементом относительно твердо фиксируемой планки с закруткой. Узел чаще оборудован двумя шкалами: круговая (под дробные) и линейная вида (для счета полных вращений болта).

Линейная плоскость со штрихами есть снаружи на стебле. Цена шкаловой черты равняется шагу болта, если он 0.5 мм, то наносят два шкаловых участка со штрихом в 1 мм, они подвинуты вместе на 0,5 мм.

Диапазон винта определяет длину шкалы (обычно это 25 мм). Круговая шкала имеется на скосе барабанного элемента, его торец — указатель для линейной плоскости. Для круговой плоскости указатель — продольная черта на линейной.

Барабан имеет диаметр под деление в 1 мм. Под дробные размерная сетка по кругу иногда использует нониус такой же, как и в штангенциркуле с отсчетом без параллакса.

Нониус имеет размер черты 0,001 мм, его применение целесообразно для считываемых долей сетки, когда она ниже погрешности хода.

Стабилизирует усилия при измерении специальная конструкция микрометра (барабанная трещотка, фрикцион). Конструкция имеет устройство, стопорящее болт. Плоскости для замеров — параллельные торцевые плоскости на микрометрическом болте с пяткой (она напротив головки), стандартная их ширина — 8 мм. Есть приборы с 100 мм размером, а диаметр рабочих плоскостей делают меньшим (6,5 мм). Приборы с границей снизу от 25 мм имеют установочную меру.

В большинстве цена штриха — 0,01, 0,05 мм, нониус — 0,001 мм. Под диаметры больше 500 мм есть тип микрометра со скобами из трубчатых деталей, изготовленных способом сваривания. Их снабжают теплоизоляцией. Скобы есть с границей замеров в 100 мм, они снабжены сменными концами. Длина может приращиваться на 25 мм, границы их замеров — до 1500 мм. Погрешность для них вычисляют формулой: U = ±(6 + L/75) мкм, где L-максимальная граница замеров в миллиметрах.

Микрометрические инструменты. Микрометр.

Раздел: БИБЛИОТЕКА ТЕХНИЧЕСКОЙ ЛИТЕРАТУРЫ Короткий путь https://bibt.ru Оглавление книги Предыдущая Следующая

Для точного измерения наружных и внутренних диаметров, толщин и глубин применяются микрометрические инструменты. К ним относятся: микрометры различных конструкций и назначения, микрометрические нутромеры и микрометрические глубиномеры. Все типы микрометрических инструментов работают по принципу использования взаимного перемещения винта и гайки. Наибольшее распространение имеют микрометры. Они выпускаются следующих типов: микрометры гладкие обыкновенные, микрометры с плоскими вставками, микрометры рычажные, микрометры резьбовые. Все микрометрические инструменты имеют точность отсчета 0,01 мм.

Микрометры гладкие предназначены для измерения наружных размеров и длин гладких деталей. Согласно стандарту микрометры выпускаются со следующими пределами измерений: 0—25, 25—50, 50—75, 75—100 и далее через 25 мм до 275—300 мм, а затем 300—400, 400—500 и 500—600 мм.

У всех микрометров максимальное перемещение микрометрического винта составляет 25 мм, что способствует сохранению необходимой точности. При более длинных винтах точность была бы ниже вследствие накопления ошибок при изготовлении винта. У трех последних типов микрометров с разницей в пределах измерения в 100 мм ход винта также равен 25 мм, а увеличение пределов измерений достигается за счет применения сменных пяток.

Рис. 18. Микрометр

Микрометр (рис. 18) состоит из скобы 1, в которую запрессованы с одной стороны неподвижная пятка 2, с другой — стебель 5. Стебель имеет внутри нарезку, в которую ввинчивается микрометрический винт 3. Винт неподвижно скреплен с барабаном 6, к торцу которого привернут корпус трещотки 7. При вращении трещотки вращается барабан и микрометрический винт. Трещотка служит для обеспечения постоянной величины зажатия измеряемых деталей и, следовательно, точности измерения. Закрепление винта в определенном положении производится стопором 4.

На стебле вдоль его оси нанесена черта, по обе стороны которой расположена шкала, где с одной стороны указаны целые миллиметры, с Другой стороны — полумиллиметры. На конической части барабана нанесена круговая шкала, имеющая 50 делений. Шаг микрометрического винта равен 0,5 мм, т. е. за один оборот винт перемещается на 0,5 мм, а при повороте на одно деление барабана продольное перемещен ние составит 0,5 : 50 = 0,01 мм. Отсчет размеров производится по шкале на стебле (целые миллиметры и полумиллиметры) и пошкале на барабане (сотые доли миллиметра). Считаются те деления на стебле, которые находятся слева от скошенного края барабана, и то деление на барабане, которое совпадает с продольной чертой на стебле.

Перед проведением замеров проверяют нулевые положения микрометра. Для этого при помощи трещотки перемещают микрометрический винт до соприкосновения его с неподвижной пяткой при пределах измерения 0—25 мм или с установочной мерой при других пределах измерения. Размер установочной меры должен быть равен нижнему пределу измерения микрометра. При этом у исправного микрометра должны совпадать нулевой штрих барабана с продольной чертой стебля, а кромка барабана — с нулевым штрихом шкалы стебля.

Микрометрический нутромер (штихмасс) применяется для измерений внутренних размеров отверстий, пазов, скоб. Он выпускается с пределами измерений 50—75, 75—175, 75—600, 150— 1250, 860—2500, 1520—4000 мм. Увеличение предела измерений производится за счет применения удлинителей. Микрометрический нутромер состоит из микрометрической головки с измерительными наконечниками и комплекта удлинителей. Нутромер отличается от микрометра отсутствием скобы и трещотки, а также некоторыми конструктивными особенностями. Микрометрический глубиномер используется для точного измерения глубины отверстий, пазов, канавок, выточек. Он выпускается с пределами измерений 0—25, 0—50, 0—100 мм. Точность отсчета 0,01 мм. Максимальный ход микрометрического винта 25 мм. Расширение пределов измерений достигается применением сменных стержней.

Перейти вверх к навигации

Проверка установки микрометра на нуль и

Порядок настройки микрометра на нуль

Перед началом работы микрометрическими приборами необходимо обязательно проверить их настройку на нуль

Это особенно важно для микрометрических приборов, так как у данных приборов очень легко (случайно или преднамеренно) нарушить установку на нуль

Нарушение установки на нуль может случиться после длительного хранения в сырых и запыленных помещениях, или же, оператор, который работал данным прибором, нарушил установку на нуль. Естественно, все результаты измерений, выполненные прибором с нарушенной установкой нуля, будут ошибочными со всеми вытекающими отсюда последствиями.

Проверка установки микрометра на нуль

Поворотом стопорного винта или рычажка (рис. 17) освободить (расстопорить) микровинт, то есть, подвижная пятка (микровинт) должна свободно проворачиваться при ее вращении за трещоточное устройство.

Если диапазон измерения микрометра в пределах 0-25 мм, то плавно вращая микровинт за трещеточное устройство ввести в соприкосновение рабочие поверхности пяток. В момент их соприкосновения будут слышны щелчки в трещеточном устройстве.

При правильной установке микрометра на нуль скошенный край барабана (указатель) должен установиться так, чтобы штрих (0; 25; 50 и др. в зависимости от диапазона измерения прибора) начального деления шкалы на стебле с ценой деления 0,5 мм должен быть полностью виден, а нулевое деление шкалы барабана установилось бы против продольного штриха на стебле.

Более конкретно, при правильной установке микрометра на нуль скошенный край (указатель) барабана не должен перекрывать нулевой начальный штрих шкалы на стебле более чем на 0,07 мм или удаляться от нулевого штриха более чем на 0,15 мм.

Если диапазон измерения микрометра от 25 мм и выше, при проверке правильности установки микрометра на нуль, между пятками микрометра устанавливайте специальный калибр (рис. 17б) или блок плоскопараллельных концевых мер длины, размером, равным начальному значению диапазона измерения, например, 50 мм и т.д.

Если установка нуля нарушена, то настройку микрометра на нуль выполняйте в последовательности, как указано ниже.

Установка микрометра на нуль

Поворотом стопорного винта или рычажка (рис. 17б) освободить (расстопорить) микровинт, то есть, подвижная пятка (микровинт) должна свободно проворачиваться при ее вращении за трещоточное устройство.

Если диапазон измерения микрометра в пределах 0-25 мм, то, плавно вращая микровинт за трещеточное устройство, введите в соприкосновение рабочие поверхности пяток. В момент их соприкосновения будут слышны щелчки в трещоточном устройстве.

С помощью стопорного устройства (стопорное устройство может быть в виде винта, рычажка или кольца) застопорить микровинт неподвижно.

Придерживая барабан левой рукой неподвижно, правой рукой ослабить соединительный колпачок, то есть, после этого барабан должен свободно вращаться вокруг стебля.

Осторожно вращая барабан установить его в положение нуль, то есть, в положение, когда его нулевой штрих станет против продольного штриха шкалы на стебле. Осторожно завертывать (наживлять) соединительный колпачок. При этом барабан должен оставаться неподвижным, то есть, в нулевом положении

При этом барабан должен оставаться неподвижным, то есть, в нулевом положении

Осторожно завертывать (наживлять) соединительный колпачок. При этом барабан должен оставаться неподвижным, то есть, в нулевом положении. Освободить стопорное устройство и, вращая за трещоточное устройство, отводить пятки микровинта друг от друга (или от установленного калибра)

Закрепить соединительный колпачок неподвижно окончательно

Освободить стопорное устройство и, вращая за трещоточное устройство, отводить пятки микровинта друг от друга (или от установленного калибра). Закрепить соединительный колпачок неподвижно окончательно.

Для убедительности еще раз проверить правильность установки микрометра на нуль, так как без практических навыков редко удается с первого раза правильно установить микрометр на нуль. В противном случае повторить установку на нуль.

Вопросы для самоподготовки

1. Назначение гладкого микрометра?

2. Назначение микрометрического глубиномера?

3. Назначение микрометрического нутромера?

4. На чем основан принцип действия микрометрических приборов?

5. Какой шаг имеет винт большинства микрометрических приборов?

Как пользоваться глубиномером

Наверное, каждый мечтает отправиться в путешествие туда, где царствуют кораллы и причудливые рыбки. Кто-то уже эту мечту осуществил, а кому-то ещё предстоит поход в царство рифов. Что ж, мечта вполне осуществима, но только для этого нужно два условия – море и необходимое оборудование.

Что для аквалангиста необходимо знать в первую очередь? Знать, на какую глубину можно погружаться, время погружения и давление в баллоне в момент погружения. Чтобы вся эта информация была всегда с вами, нужны приборы. Например, для определения глубины нужно обязательно с собой при погружении взять глубиномер. Он покажет, на какой сейчас вы находитесь глубине и укажет максимально допустимую

Это очень важно для вашей безопасности. Причём для каждой глубины и характера местности есть свой глубиномер

Показания прибора должны быть правильны и точны – ведь от этого зависит жизнь дайвера.Глубиномеры есть двух систем — метрической или империальной.

Если вы планируете нырять на глубину не более 30 метров, то вам подойдёт капиллярный прибор. Это вспомогательное устройство для измерения глубины, которое состоит из мягкой трубки и циркулярной шкалы.

Очень популярны у ныряльщиков масляные приборы. Они подходят ко всем измерительным устройствам, и поэтому весьма популярны у дайверов. Если вы хотите быть уверенными в показаниях прибора, то лучше приобрести диафрагменный глубиномер. Он, естественно, стоит подороже, но что может быть дороже человеческой жизни? Ведь этот прибор не подведёт вас в любой ситуации, а значит, путешествие в мир рифов будет для вас приятным и безопасным.

Есть ещё современные цифровые глубиномеры, которые обычно используют подводники. Они встроены в консоль и работают на батареях. Эти приборы очень точные. Такой прибор автоматически показывает текущую глубину и максимальную. То есть он постоянно напоминает вам, на какой глубине вы должны остановить погружение. Помните, что перед погружением нужно обязательно проверить точность показания глубиномеров. Тогда ваше погружение будет приятным и безопасным. Если прибор надевается на руку, то закрепите его на внутренней части правой руки. Тогда вы будете уверены в том, что прибор во время погружения будет целым и невредимым и ни за что не зацепится. После выхода на сушу рекомендуется промыть его пресной водой и не оставлять под прямыми солнечными лучами. Выполняя эти несложные правила, вы будете уверены, что ваш прибор не подведёт вас в трудную минуту. Приятных погружений!

Простой глубиномер своими руками

Приветствую всех рыбаков и любителей мастерить что то своими руками. Предлагаю вашему вниманию весьма необходимое на рыбалке приспособление — глубиномер. Всем известно что самый простой глубиномер, это веревка с грузом и узлами, завязанными через метр. Мы немного усложним конструкцию. и узлы считать не придется.

Понадобившиеся инструменты.

1. Сварочный инвертор. 2. Дрель на стойке. 3.Угловая шлифовальная машина. 4. Ножовка по металлу. 5. Киянка. 6. Тиски. 7. Гаечный ключ. 8. Бормашина. 9. Заточной станок. 10. Пинцет. 11. Наждачная бумага. 12. Рулетка.

Понадобившиеся материалы.

1. Рыболовная катушка. 2. Металлическая шпилька. 3. Алюминиевая трубка. 4. Гайки. 5. Подшипники.

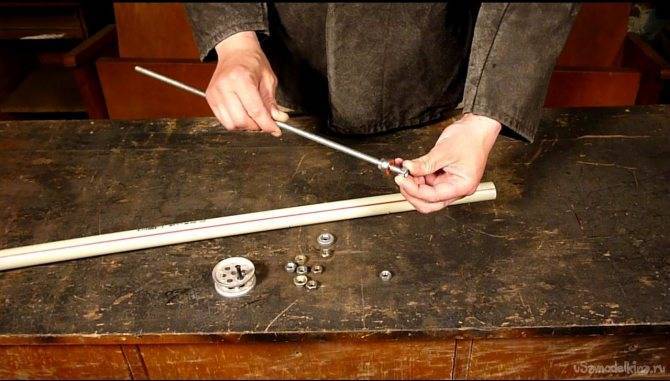

Для начала нужно закрепить подшипники на шпильке. Диаметр шпильки должен максимально соответствовать внутреннему диаметру подшипника. Накручиваем на шпильку первую гайку.

Одеваем подшипник.

Фиксируем подшипник второй гайкой и затягиваем до упора.

В центре рыболовной катушки сверлим отверстие под диаметр имеющейся шпильки.

Одеваем катушку на шпильку и фиксируем третьей гайкой.

Теперь нужно изготовить бегунок. Для этого к еще одной гайке привариваем обрезок гвоздя или проволоки. В принципе можно обойтись и без сварочных работ и выточить бегунок например из текстолита или оргстекла, кому как проще.

Зачищаем сварочный шов и придаем форму бегунку на заточном станке.

Так же желательно бегунок покрасить, хотя конечно лучше сделать его из нержавейки.

Отрезаем шпильку необходимой длины. Длина зависит от того, какой диаметр катушки и сколько метров шнура предполагается на него намотать. В нашем случае получилось 20 см.

Подравниваем срез и снимаем фаску.

Крепим второй подшипник к свободному краю шпильки зафиксировав его между двумя гайками.

Размечаем длину алюминиевой трубки, от края подшипника возле катушки, до среза шпильки. Внутренний диаметр трубки должен соответствовать наружному диаметру подшипника. Отрезаем.

По центру трубки необходимо прорезать паз для бегунка. Мы воспользовались бормашиной, можно использовать надфили. Длина паза равна расстоянию между внутренними гайками.

Обрабатываем все срезы наждачной бумагой и собираем все детали воедино.

Берем бегунок пинцетом и вставляем его в паз.

Придерживая бегунок пальцами вкручиваем в него шпильку.

Набиваем трубку на подшипник, слегка постукивая киянкой. Бегунок необходимо оставить примерно по центру шпильки чтобы не упирался в края паза.

Теперь закручиваем гайку на свободный край шпильки и устанавливаем второй подшипник с помощью отрезка трубки меньшего диаметра.

Закручиваем и затягиваем последнюю гайку, желательно чтобы она была самоконтрящаяся.

Глубиномер готов, осталось только разметить шкалу. Наматываем на катушку шнур с грузом, выставляем бегунок в крайнее положение возле катушки и приступаем к разметке. Разматываем на столе рулетку, устанавливаем глубиномер на ноль и тянем за груз. Дойдя до отметки в 1 м. ставим засечку на корпусе возле бегунка, и так далее пока не закончится паз или шнур.

Засечки и цифры на корпусе глубиномера лучше нанести бормашиной или нацарапать иглой, и нанести слой краски.

Вот такая не сложная, но весьма полезная конструкция. Эхолот она конечно не заменит, но промерять глубины водоема поможет.

Ну и на всякий случай. Полипропиленовая труба присутствует на фото потому что изначально корпус глубиномера предполагалось сделать из него, но в процессе работы предпочли алюминиевую трубку, так как полипропилен надежд не оправдал.

Всем ни хвоста ни чешуи и удачи в работе.

Видео о изготовлении глубиномера можно посмотреть здесь.

Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Глубиномер для зимней рыбалки своими руками

В силу различных причин, использование для замера глубины ультразвуковых приборов не всегда может быть удобным. Поэтому рассмотрим, как сделать глубиномер самостоятельно.

Существует еще один вариант самодельного глубиномера. Для это понадобится груша из свинца, у которой следует сточить нижнюю часть. На эту плоскую сторону необходимо приклеить пробковый или резиновый кружочек. Затем грузик привязывается к леске и измеритель глубины готов.

Виды рыбалки в России

Блесна на окуня для зимней рыбалки

Давление для зимней рыбалки

Если вы собираетесь измерять глубину вручную, то лучше использовать отдельную удочку. Чтобы было удобнее, можно разбить леску навязанными на ней узелками на равные отрезки. Узлы отметить цветными ленточками или нитками. По количеству отрезков, можно будет легко измерить глубину. К концу лески необходимо прикрепить грузило или кормушку. В таком случае, удочка будет выполнять двойную функцию: определять глубину в водоеме и, к тому же, прикармливать рыбу.

Пошаговая инструкция по использованию микрометра

Процесс измерения сводится к вращению барабана до соприкосновения пятки и плоской измерительной поверхности винта с габаритами предмета.

Чтобы не оставить без внимания ни один нюанс проведения измерений, приведем подробную инструкцию по использованию микрометра.

При пользовании цифровым микрометром трудности в снятии показаний обычно не возникают. Поэтому при описании процесса будем рассматривать прибор классической конструкции.

Этап первый. Проверка показаний

Желательно осуществлять не только при покупке нового прибора, но и каждый раз перед проведением измерений.

Для проверки показаний микрометра с диапазоном измерений от 0 до 25 мм нужно вращать барабан до смыкания измерительных плоскостей при отсутствии детали. Чтобы проверить показания микрометров с большим диапазоном, нужно использовать концевую меру, входящую в комплект прибора.

Барабан должен полностью закрыть шкалу, нанесенную на стебле. Говоря более точно, торец барабана должен остановиться четко на нулевой отметке стебля. А нулевая отметка шкалы барабана должна остановиться напротив продольного штриха.

Если неточность показаний обнаружена в магазине, от покупки стоит отказаться. Если показания сбились в процессе эксплуатации, можно пойти одним из двух путей решения проблемы:

  1. Если микрометр предназначен для домашнего использования, можно провести регулировку самостоятельно.
  2. Если микрометр производственный и его показания считаются официальными при изготовлении, контроле и сдаче деталей, регулировку следует поручить специально уполномоченным лицам или организациям.

Самостоятельная регулировка проводится по следующему алгоритму:

  1. Микрометрический винт фиксируется стопорным устройством при соединенных измерительных плоскостях или при зажатой между ними концевой мере.
  2. Барабан разъединяется с микрометрическим винтом. Для этого следует воспользоваться специальным ключом, входящим в комплект прибора. В некоторых моделях достаточно просто отвернуть трещотку вращением против часовой стрелки.
  3. Нулевой штрих на барабане совмещается с продольным штрихом на стебле.
  4. Проводится сборка прибора в обратном порядке.
  5. Осуществляется новая проверка показаний.
  6. В случае необходимости регулировка повторяется.

https://youtube.com/watch?v=refwC-OgWIo

Этап второй. Фиксация детали измерительными поверхностями

Для получения точного результата измерений и предотвращения поломки микрометра вследствие неправильного обращения следует придерживаться простых рекомендаций:

  1. Удерживая деталь вплотную к пятке, вращением барабана подвести измерительную плоскость микрометрического винта близко к габариту детали. Не следует прилагать усилий.
  2. Дальнейшее вращение можно осуществлять только через трещотку. Серия щелчков трещотки подскажет, что измерительные поверхности соприкоснулись с деталью, а показания прибора соответствуют измеряемому габариту.

Этап третий. Снятие показаний

Показания начинают снимать с крупного разряда, а заканчивают — мелким.

Цены делений у разных микрометров могут отличаться, поэтому перед снятием показаний нужно ознакомиться с прибором. Для полной уверенности в правильности проведения измерений желательно прочитать паспорт.

В качестве примера возьмем наиболее широко распространенный гладкий микрометр МК25 с ценой деления 0,01 мм:

Снимаем показания шкалы стебля. Цена деления — 0,5 мм

Важно помнить: если деление не видно, искомый размер определяется предыдущим открытым делением. Снимаем показания шкалы барабана

В рассматриваемом приборе цена деления барабана — 0,01 мм. Цифры на барабане показывают сотые доли миллиметра. Суммируем показания шкал стебля и барабана.

Цифры на барабане показывают сотые доли миллиметра. Суммируем показания шкал стебля и барабана.

Мы довольно подробно рассмотрели, как пользоваться микрометром. Видеоурок по его использованию поможет более наглядно раскрыть тонкости проведения измерений.

Что такое глубиномер

Глубиномер — это, обычно, просто свинцовый грузик, масса его может быть различной, но лучше использовать разные по массе глубиномеры в зависимости от силы течения и предполагаемой глубины водоема. Так же можно использовать несколько различных глубиномеров, для более детального изучения рельефа дна. Сначала более тяжелый, затем менее тяжелы. Так же, вместо грузика, можно использовать тонущие воблеры или блесны, но при этом рекомендуется ставить на них незацепляйки.

Есть 2 способа использования глубиномера для определения рельефа дна.

  • Постоянная проводка
  • Ступенчатая проводка

Определение рельефа дна с помощью глубиномера

Основной принцип работы с глубиномером заключается в изменении времени касания дна. Для того, что бы лучше понять принцип работы глубиномера давайте немного по воображаем. Представьте, что вы стоите на берегу озера и забросили глубиномер на 30 метров от берега. Что происходит, когда груз опустится на дно? — леска провиснет. Провисание лески и есть сигнал того, что глубиномер достиг дна.

Давайте забросим еще раз в то же место, только теперь будем считать про себя. Скорость счета произвольная, но лучше придерживаться 1 секунды, та как если считать очень быстро, то мы просто устанем, а если медленно, то будет не показательно Когда груз только коснулся воды, начинаем счет… Один, два, три… леска провисла — стоп!

Груз достиг дна за 3 секунды. Отлично! если вы знаете с какой скоростью тонет ваш глубиномер в данных условиях, то можете вычислить глубину, если нет — не страшно. Глубина нам не так важна. Куда важнее найти перепад глубин.

Использование глубиномера при постоянной проводке

Теперь давайте начнем сматывать леску с постоянной скоростью. Леска будет в постоянном натяжении и вы будете чувствовать рукой каждый бугорок на дне. Но для этого требуется определенная сноровка и хороший чувствительный спиннинг, так что второй способ лучше

Вот 2 рисунка, которые описывают принцип работы с глубинометром.

На рисунке 1 видно, что в точках 2-3 ест небольшая яма, а в точках 5-6 — резкий обрыв.

На рисунке 2 представлены несколько линий заброса глубинометра. Фиолетовым показаны границы ямы — бровки

Использование глубиномера при ступенчатой проводке

Итак в 30 метрах от берега, ваш груз достиг дна за 3 секунды. Если скорость его погружения будет 50 см в секунду, то глубина в этом месте (3 * 50 = 150) 1,5 метра Теперь немного подматаем леску,1-2 оборота — вполне достаточно, но сделать их надо достаточно интенсивно. Во время подмотки, наш глубиномер немного всплыл, и леска опять натянулась. После того, как вы перестали подматывать леску — начинаем считать… Один, два… — провисание лески — стоп! За подмотку глубиномер всплыл на (2 * 50 = 100) 1 метр, и после того, как вы остановились, он опять лег на дно.

Тут есть один нюанс: Если вы знаете, что глубиномер всплывает при определенной подмотке, скажем на 20 см в секунду, а тонет по 50 см в секунду и при подмотке прошло 2 секунды до касания дна, то реально, он всплыл всего на 40 см, а опустился потом на 1 метр, значит глубина увеличилась на (100 — 40 = 60) 60 см. Теперь хорошо бы замерять, сколько лески выбирается за 2 оборота катушки. Пусть это будет 50 см. Теперь мы знаем, что в 50 см от места заброса, глубина стала больше на 60 см.

Повторим подмотку. Считаем. Один, два… касание. Опять 2 секунды, значит еще в 50 см, глубина увеличилась на 60 см. Уклон достаточно резкий, но все же не бровка.

Повторим. Один… Стоп! Прошла всего секунда – значит, глубина уменьшилась. Повторим еде раз… опять секунда, а то и меньше — опять глубина уменьшается..

И вот на одной из очередных подмоток, вместо 1-2 секунд мы насчитали 4 или 5 — БИНГО! вот она бровка! резкий перепад глубины!

Самодельные устройства

Рыболовные глубиномеры изготавливаются из различных материалов.

Из резины и дробинки

Не мудрствуя долго, вы можете изготовить самый незатейливый глубиномер для рыбалки очень просто своими руками. Эта конструкция известна давно. На кусочек резины от камеры велосипеда крепим свинцовую дробинку и прицепляем это устройство на крючок. После того как вы забросили удочку с этим устройством, меряем длину лески. Таким образом, можно установить оптимальную высоту крючка над уровнем дна. Обычно она составляет 5 сантиметров.


Используем резинку и дробь

Из свинцовой груши

Следующий экземпляр самодельного устройства изготовлен из свинцовой груши. Сверху на таком грузике имеется петля. Вам придётся напильником спилить основание груши, сделать его плоским, чтобы эта груша не заваливалась, а вставала на дно ровно. По размеру основания вырезать из пробки или резинки кружок и приклеить к грузилу. Остаётся привязать его к леске и также промерить дно в облюбованном месте.

Леска для глубиномера

Для определения глубины ручным способом надо иметь отдельную удочку. Чтобы лучше измерить леску при определении глубины, можно через равный промежуток на леске навязать узелки, а для лучшей видимости вплести в эти узелки разноцветные нити. Причём разным цветом можно отметить различное расстояние. Красный – полметра, синий — метр, зелёный — пять метров. Посчитав узелки, вы быстро можете определить глубину. Чтобы леска свободно ушла под воду на её конце надо прикрепить грузило. А ещё лучше на конец такой лески прицепить кормушку. Такая удочка выполнит для вас две функции — померит глубину и прикормит рыбу.


Кормушка и глубиномер

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Глубиномеры следует изготовлять:

– с отсчетом по шкалам
стебля и барабана (ГМ) (черт. 1);

– с отсчетом по электронному
цифровому устройству (далее – цифровое устройство) и шкалам стебля и барабана
(ГМЦ) (черт. 2).

1.2. Диапазон измерений глубиномеров типов:

ГМ25 и ГМЦ25 – от 0 до 25
мм;

ГМ50 и ГМЦ50 – от 0 до 50
мм;

ГМ75 и ГМЦ75 – от 0 до 75
мм;

ГМ100 и ГМЦ100 – от 0 до 100
мм;

ГМ150 и ГМЦ150 – от 0 до 150
мм;

ГМ300 – от 0 до 300 мм.

1.3. Цена деления шкалы барабана глубиномера – 0,01 мм.

1.4. Шаг дискретности цифрового устройства – 0,001 мм.

1.5. Длина и ширина основания – не более 100×25 мм.

1.6. Шаг микрометрического винта – 0,5 мм. Измерительное перемещение
микрометрического винта – 25 мм.

1.7. Диаметр измерительного стержня – не более 5 мм.

1.8. Измерительное усилие глубиномера – от 3 до 7 Н.

Колебание измерительного
усилия в пределах указанного диапазона измерений глубиномера – не более 2 Н.

1.9. Глубиномеры типа ГМЦ должны обеспечивать выполнение функций,
характеризующих степень автоматизации, в соответствии с перечнем, приведенным в
приложении.

1.10. Глубиномеры типа ГМЦ следует изготовлять с встроенным цифровым
устройством или выводом результата измерения на внешние устройства.

1
основание; 2 – стебель; 3 – барабан; 4 – трещотка
(фрикцион); 5 – стопор; 6 – измерительный стержень

Черт. 1

1 – основание; 2 – стебель; 3 – барабан; 4 – трещотка
(фрикцион); 5 – табло цифрового устройства; 6 – стопор; 7 – измерительный стержень

Черт. 2

Примечание к черт. 1, 2. Чертежи не определяют конструкцию глубиномеров.

1.11. Электрическое питание глубиномеров типа ГМЦ с встроенным цифровым
устройством должно быть от автономного встроенного источника питания.

Электрическое питание
глубиномеров, имеющих вывод результата на внешние устройства, – от автономного
встроенного источника питания и (или) от сети общего назначения через блок
питания.

1.12. Глубиномеры с верхним пределом измерения до 150 мм следует
изготовлять классов точности 1 и 2, а свыше 150 мм – класса точности 2.

Пример
условного обозначения глубиномера с отсчетом по шкалам стебля и барабана при диапазоне
измерения от 0 до 100 мм, класса точности
2:

Глубиномер ГМ100 – 2 ГОСТ 7470-92

То же, глубиномера с
цифровым устройством при диапазоне измерения от 0 до 150 мм, класса точности 1:

Глубиномер ГМЦ150 – 1 ГОСТ 7470-92

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
