Принцип действия гидравлического пресса
Далее рассмотрим, как работает гидравлический пресс. В основе принципа работы лежит закон Паскаля, который определяет, что давление может без изменения передаваться в любую точку жидкости. При воздействии на поршень осуществляется передача усилия через рабочую жидкость сосуда с меньшим диаметром на цилиндр с большим сечением. Это способствует повышению прилагаемого усилия во столько раз, во сколько площадь поршня большего сосуда превышает площадь меньшего гидроцилиндра.
Давление в цилиндрах, имеющих разные сечения, зависит от площади поверхности поршня и прикладываемого усилия. Если приложить небольшую силу к малому цилиндру, удастся получить значительное сопротивление со стороны большего сосуда. Для достижения лучших результатов меньший поршень должен переместиться на большее расстояние.
В принципе работы ручного гидравлического пресса лежит закон Паскаля
Принцип работы гидравлического пресса можно сравнить с принципом действия механического рычага. Передающееся через его плечо усилие увеличивается пропорционально соотношению длин плеч (большого и малого). В гидравлических приспособлениях таким рычагом выступает жидкость. Прилагаемое усилие будет увеличено пропорционально площадям рабочих поверхностей гидроцилиндров.
Схема пресса
Чертеж пресса для сайлентблоков, сделанного своими руками
Прежде чем приобретать сам гидравлический домкрат, чтобы сделать пресс для запрессовки различных сайлентблоков или подшипников, выберите подходящую схему устройства.
Есть два отличных варианта для гидравлического пресса:
- Гидродомкрат монтируют на основание рабочей станины пресса и давит вверх;
- Домкрат устанавливается сверху станины. Устройство создает давление, но в этом случае вниз.
Большинство домашних мастеров отдают предпочтение первому варианту пресса. Второй тип схемы актуален для некоторых слесарных работ.
Помните, что иногда конструкция некоторых гидравлических домкратов не позволяет устанавливать вверх ногами. Потому перед выбором убедитесь в этом.
Особенности конструкции пресса
Гидравлический пресс имеет несколько важных особенностей конструкции, которые учитываются в процессе создания чертежа и непосредственно во время сборки устройства.
- Станина пресса. Представляет собой раму, внутри которой гидравлический домкрат будет осуществлять давление на детали. Потому к станине предъявляются повышенные требования по прочности. Рама должна иметь запас надежности, чтобы шток домкрата мог эффективно давить на деталь, но при этом не деформировать станину. Станина дополнительно служит для создания устойчивости вашей конструкции. Лучше, чтобы станина имела форму платформы.
- Высота гидравлического станка напрямую зависит от размера используемого гидродомкрата, необходимого параметра свободного хода штока и высоты сайлентблоков. Не забудьте учесть толщину стола. Согласно первой схеме, озвученной выше, усилие штока домкрата передается на деталь через рабочий стол с подвижной конструкцией. Он устанавливает поверх гидродомкрата на станину. По ней осуществляет движения вверх-вниз. Поддерживается рабочая поверхность направляющими, установленными по бокам.
- С двух сторон гидродомкрата пресса располагаются оттягивающие пружины достаточной мощности. Одна проушина цепляется за основание рамы, а другая за подвижный рабочий стол. Функция пружин — сжимать домкрат в его начальное положение при не выдвинутом штоке.
- Если рассматривать вторую схему пресса, то здесь упор обрабатываемых сайлентблоков — это основание рамы. Домкрат фиксируется на рабочем подвижном столе станка, который подвешивается на раме с помощью оттягивающих пружин.
- На двух предлагаемых схемах пресса под головку штока выполняется гнездо. Его требуется изготовить на узлах сопряжения. В случае с первой схемой — снизу стола, а во второй схеме — сверху рамы. Для этих целей можно использовать отрезок от металлической трубы. Главное, чтобы элемент имел нужный диаметр.
Важный момент при разработке своими руками гидравлического пресса — это возможность регулировки свободного хода у штока устройства. Также нужно регулировать по мере необходимости высоту деталей при их обработке. Для этого можно задействовать такие варианты:
- Вверху станины самодельного пресса можно разместить привод винтового типа, дополненный штурвалом. При вкручивании винта с плитой уменьшается просвет для обрабатываемых заготовок внутри рамы;
- Использовать съемный упор для гидравлического пресса, имеющий вид подвижной рабочей поверхности. Ее фиксируют на станине болтами и гайками. Чтобы сделать это, нужно высверлить отверстие с определенным шагом по высоте;
- Задействовать сменные вставки-подкладки, выполненные из прочного металлопрофиля;
- Скомбинировать указанные выше варианты.
Изготовление дополнительных элементов
Перед тем как начинать изготавливать гидравлический пресс своими руками, нужно учесть, что в роли направляющих стоек необходимо применить отрезки металлического уголка, размер которого равен 100х100 миллиметров, его высота должна быть равна 1,5 метра. Таких заготовок должно быть 4. Эти элементы необходимо приварить вертикально к стальному основанию, расположив по два с обеих сторон. Шаг между рядом расположенными уголками должен быть равен 100 миллиметрам, что необходимо для того, чтобы концы рабочего упора конструкции помещались. Их необходимо сделать такой же ширины. В верхней зоне все стойки должны быть сопряжены между собой посредством приваренного к ним стального профиля, изготовить его необходимо по соответствующему размеру. Этот же элемент станет выступать в качестве неподвижного упора, когда вы изготавливаете пресс гидравлический ручной.
Пресс своими руками: чертежи
Гидравлический вакуумный пресс обладает некоторыми особенностями, которые лучше построить на чертеже, чтобы точнее разобраться с размерами элементов конструкции и принципиальной схемой их построения.
Прессовочный агрегат обычно состоит из трех основных частей. Его основой является рама, на которую крепятся остальные элементы устройства. Она должна быть достаточно прочной, чтобы выдерживать нагрузку прессовочного давления и удерживать изделия, подвергающиеся обработке. Поэтому ее выполняют из отрезков металлической рельсы или профилированной трубы.
Поверхность рабочего стола, сделанная из толстых стальных пластин, предназначена для расположения деталей, подготовленных к обработке.
Система гидравлики, которую обычно делают из водяного насоса, создает давление и приводит рабочий процесс в действие. При этом КПД прибора, изготовленного самостоятельно, по эффективности не уступает готовым покупным моделям.
Для создания гидравлической системы используется большая часть бросовых материалов, получивших новое предназначение.
Рабочий процесс прессовки осуществляется при полном контроле мастера в ручном режиме.
Простой механический
Простые конструкции механического пресса используют в быту для работы с наиболее мягкими материалами, такими как кожа, пластик, поролон, алюминий или картон.
Для изготовления такого прибора понадобится смонтировать, с помощью шурупов, раму из 4-х металлических уголка, длиной 55 см, соединенную с такой же конструкцией из фрагментов, длина которых 90 см. Получается 2 прочных прямоугольника, собранных из уголка, которые соединяются между собой железными трубками.
Готовую коробку можно усилить прутьями, расположенными под углами к раме, и стальной обшивкой. В одной из металлических пластин корпуса делают небольшую дверцу, чтобы закладывать и вынимать предметы для обработки.
Поршень делают из двух сваренных металлических швеллеров, средняя длина которых составляет 60 см. В наложенном поверх них поперечном куске стальной балки устанавливают фланец с прутом внутри. Механическая работа производится этим прутом, с надетыми на него подшипником и гайкой.
Размеры простых конструкций могут быть довольно небольшими, в зависимости от индивидуальных потребностей изготовителя.
Гидравлический
В основе рабочего процесса гидравлической конструкции лежит взаимное движение двух цилиндрических емкостей, заполненных маслом, с поршнями. Они создают необходимую силу давления для прессовочного воздействия на различные материала, включая сталь и цветные металлы.

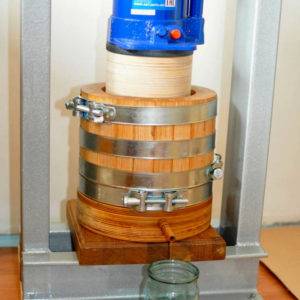

Для отжима сока
Ручной винтовой прибор, с перемычками и устройством для крепления на емкость, может служить удобным прессом для переработки сельскохозяйственной продукции на соки.
Прижимное устройство состоит из длинного винта, диаметром около 16 мм, в нижней части которого можно установить пластину для воздействия на большую площадь, а сверху прикрутить ручку для механического действия пресса.
Нагрузки гидравлических прессов
Большинство машин проектируются для работы с большими нагрузками, величина которых измеряется тоннами. К примеру, в наши дни реализовано множество проектов с расчетной мощностью до 3500 тонн. Хотя наиболее часто заказчики приобретают оборудование с намного меньшим расчетным усилием – до 15 тонн включительно.
В изготовлении оборудование используется нержавеющая сталь и другие металлы, устойчивые к большим механическим нагрузкам. Применяются и разные сплавы, в частности алюминия и меди.
Прессы делаются одно- или многопозиционными. Первые имеют набор инструментов и оснастки для работы, интегрированных внутрь рабочей поверхности. Они применяются на конвейерном производстве, где продукция выпускается в большом количестве. Многопозиционные модели имеют расширенный набор рабочей оснастки. Она может предназначаться для выполнения разных операций или для работы с разными материалами.
При настройке пресса производители могут изменить предельную нагрузку, длину, складывание, формат и многие иные параметры. Поэтому каждый приобретенный экземпляр станка может отличаться своими показателями от такой же модели, но с другими регулировками.
Что следует учитывать при разработке чертежа самодельного пресса
Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.
Вид станины может значительно отличаться в зависимости от назначения пресса
Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.
Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.
Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости
При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.
Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе
Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции
При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.
Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса
Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.
- В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
- Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
- Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
- Можно также использовать сразу несколько вышеописанных способов одновременно.
Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и размеры швеллеров и другого металлопроката, из которого будет выполнена рама.
Определение и принцип гидравлического пресса
Определение Гидравлический пресс — это машина, которая действует на основе законов движения и равновесия жидкостей. Закон Паскаля лежит в основе принципа действия гидравлического пресса. Название этого устройства происходит от греческого слова гидравликос — водяной. Гидравлическим прессом называют гидравлическую машину, которая используется для прессования (сдавливания). Гидравлический пресс используют там, где необходима большая сила, например, при выдавливании масла из семян. При помощи современных гидравлических прессов можно получать силу до ${10}^8$ньютонов.
Основу гидравлической машины составляют два цилиндра разного радиуса с поршнями (рис.1), которые соединены трубой. Пространство в цилиндрах под поршнями обычно заполняют минеральным маслом.
Для того чтобы понять принцип действия гидравлической машины следует вспомнить, что такое сообщающиеся сосуды и в чем смысл закона Паскаля.
Вакуумные прессы для фасадов
Вакуумный пресс для фасадов применяется для изготовления шпона и сендвич-панелей, устанавливаемых снаружи жилплощади, в качестве утеплителя, но иногда, благодаря данному устройству создают рельефную поверхность на панелях, предназначенных для наружной облицовки.
Вакуумные прессы для фасадов могут быть:
- Мембранными. Позволяют обрабатывать поверхности под воздействием высоких температур.
- Безмембранными. Применяются для поверхностей с высоким коэффициентом плотности.
Заготовки, прошедшие обработку прессом, обретают аккуратный вид и улучшают качество готового изделия. Кроме того, готовые заготовки не нуждаются в повторной обработке или доработке, поэтому могут использоваться сразу после снятия с устройства и остывания.
Основные правила эксплуатации гидравлического ручного пресса
Определившись, зачем нужен пресс, можно приобрести понравившуюся модель. Однако для эффективной и долговечной работы устройства необходимо придерживаться определенных правил эксплуатации приспособления
В первую очередь уделяется внимание правильной установке инструмента. Вся необходимая информация по этому вопросу описана в сопровождающем документе к устройству, который дается производителем
Проверять уровень жидкости в цилиндре необходимо перед каждой эксплуатацией
Рассмотрим основные рекомендации, которые следует соблюдать, чтобы избежать частых поломок пресса и необходимости выполнять его ремонт. Перед каждым использованием и в процессе эксплуатации требуется осуществлять проверку уровня рабочей жидкости в цилиндрах. От наполняемости сосуда будет зависеть значение давления, которое способен создать гидравлический цилиндр. Необходимо регулярно выполнять смазку трущихся и подвижных элементов конструкции.
Периодически осуществляется проверка состояния уплотнительных колец. Со временем эти элементы теряют свою эластичность. Перед началом работ следует проверить надежность закрепления детали, которая подлежит обработке.
В процессе эксплуатации промышленного пресса могут возникнуть неисправности. Информация о возможных причинах их возникновения и правилах устранения содержится в инструкции к инструменту.
Процесс изготовления пресса в домашних условиях
Перед тем, как приступить к сборке гидросистемы, необходимо заготовить все компоненты будущего устройства, чтобы точно рассчитать параметры станины.
Основание главного опорного элемента конструкции делают по образцу прочной платформы. Высота и ширина станины определяются размерами домкрата, а также размерами деталей, которые предполагается обрабатывать с помощью прессовочной установки.
Подготовив чертеж, необходимые инструменты и материалы, следует начать с нарезки всех металлических деталей в соответствии с рассчитанными габаритами. Затем можно просверлить в них все предусмотренные отверстия, если монтаж будет производиться с помощью винтов и гаек.
После сварки всех деталей станины, в ее основании монтируют домкрат, таким образом, чтобы его верхняя часть создавала необходимый упор для прессуемых деталей. Сверху домкрата устанавливают стальные пластины рабочего стола, которые крепят к подвижной раме, передвигающейся в вертикальном направлении.
Для возврата домкрата в изначальное положение, с двух сторон рамы крепят пружины с небольшими гидроцилиндрами.
Некоторые мастера подключают к домкрату электрический двигатель, создавая более сложную и автоматизированную систему гидравлического пресса, мощность которого можно регулировать специальной педалью, используемой на некоторых электромеханических бытовых приборах.
Назначение и функции пресса в быту и промышленности
Пресс – это самое древнее промышленное устройство, без которого во многих случаях не обойтись. Его применяют для прессования огромного спектра различных видов изделий и конструкций (начиная ювелирными изделиями, заканчивая самолетами).
Самое популярное устройство, гидравлический пресс
По сути пресс, это устройство, которое оказывает мощное уплотнение разных веществ, а также:
- производит выжимание жидкости;
- подымает и перемещает тяжелые предметы.
На сегодняшний день производят 4 основных типа:
- Клиновые.
- Рычажные.
- Гидравлические.
- Винтовые.
Схема и разработка с электрическим приводом
При создании такого устройства понадобится двигатель, который производит электроэнергию.
Сначала изготавливается рама из двух направляющих, в качестве которых используются железные трубки с прямоугольным сечением. В трубах сверлятся специальные отверстия, к которым будет прикрепляться платформа. После изготовления рамы делают «лифт» для движения прессовой платформы. Для его создания понадобятся металлические уголки. Когда «лифт» будет сделан, изготавливают давящую площадку. Она делается из прочного швеллера, который сможет выдержать нагрузку в 1-2 тонны.
Затем на станок устанавливается домкрат и пружина, которую размещают между «лифтом» и верхней опорной поверхностью. На финальном этапе создания пресса электродвигатель соединяют с домкратом и подключают к оборудованию педаль для регулировки мощности электрогидравлического пресса.
Процесс изготовления
Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.
Один из вариантов чертежа для изготовления пресса
Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.
Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.
Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами
Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

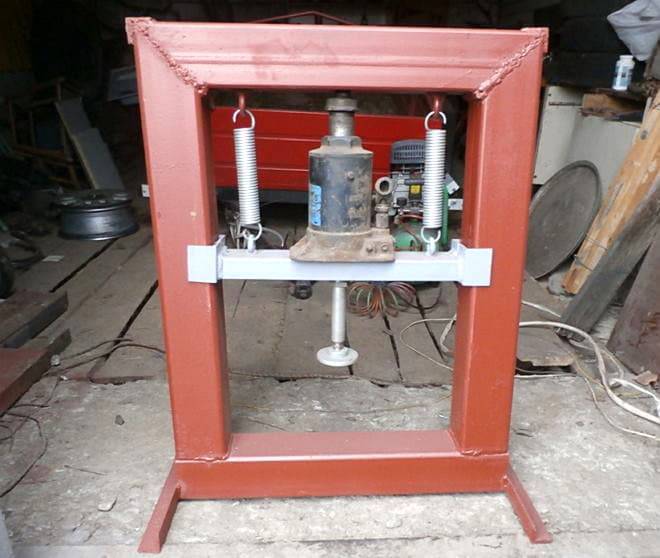

Внешний вид готового самодельного пресса
Всем привет, в этой инструкции мы рассмотрим процесс изготовления очень простого пресса для гаража
С помощью него можно очень удобно небольшими усилиями снимать или устанавливать подшипники, причем не важно, работать нужно с валом или втулкой. Сделан станок из очень простых материалов, в качестве основного силового элемента используется гидравлический домкрат. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально
Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.
Материалы и инструменты, которые использовались автором:
Список материалов:– швеллер (на 80);– профильная труба (квадратная, 40Х40, толщина стенок 3 мм);– стальной уголок;– гидравлический домкрат;– болты, гайки и другие мелочи.
Список инструментов:– сварочный аппарат;– ленточный отрезной станок или болгарка;– сверлильный станок;– гаечные ключи.
Шаг первый. ОснованиеВ качестве основания нам понадобится кусок швеллера на 80 размерами 40 см. В нем нужно будет просверлить отверстия, в них будут устанавливаться матрицы для установки или снятия подшипников.
Шаг третий. НаправляющаяОсталось сделать направляющую, на которую мы будем устанавливать домкрат. Автор ее делает также из профильной трубы. На концах направляющей установлены специальные кронштейны из уголка, благодаря которым направляющая ездит вверх/вниз по стойкам. А чтобы направляющую можно было снять, она крепится к кронштейнам при помощи болтов с гайками. В завершении автор устанавливает пружины, чтобы направляющая сама возвращалась в исходное положение. Пружины должны быть довольно мощными, так как нужно поднимать домкрат и преодолевать давление штока.
Под шток, кстати, в верхней части нужно сделать специальный упор, для этого подойдет кусок круглой трубы по диаметру штока.
Шаг четвертый. ИспытанияВот и все, наш чудо-станок готов, можно испытывать. Для начала автор попробовал снять подшипники со старого якоря, сделать это съемниками не получалось. Его станок с легкостью справился с этой задачей.
В качестве еще одного примера автор запрессовал подшипник в стальную втулку, это получилось быстро и качественно.
Вот и все, проект на этом можно считать оконченным, надеюсь, он вам понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами.
Какой приобрести гидравлический пресс: настольный или напольный
Выбирая напольный или настольный тип приспособления, следует в первую очередь определиться, для чего нужен пресс.

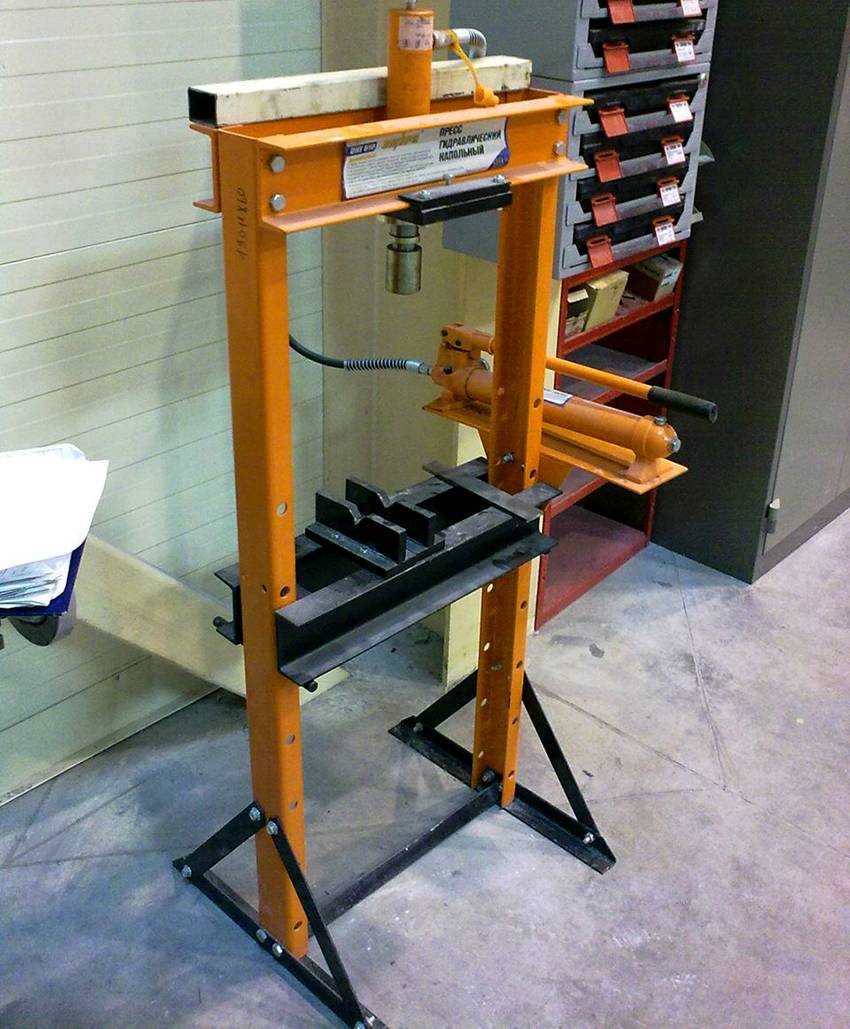

Напольное приспособление отличается внушительными размерами. Инструмент располагается на полу. Он используется для обработки габаритных деталей. Напольный тип гидропресса часто выбирают крупные сервисные станции, у которых основным направлением деятельности является ремонт автомобилей. Благодаря такому приспособлению повышается производительность осуществления технологических процессов. К тому же наличие гидравлического пресса способствует расширению перечня предоставляемых услуг.
Напольные гидравлические прессы предназначены для обработки больших деталей
Напольные гидравлические прессы подбираются исходя из характеристик гидроцилиндра и параметров конструкции, где он установлен. Немаловажным фактором является максимальное значение усилия, которое инструмент может оказать на обрабатываемую заготовку. Данный критерий варьируется в пределах 5-20 т. Эффективная работа напольного пресса зависит от величины расстояния, которое преодолевает шток, воздействуя на деталь.
Характерные особенности настольного гидравлического пресса для гаража
Настольный пресс является более устойчивым. Он отличается расширенным диапазоном регулировки рабочего стола. Это обеспечивает возможность обрабатывать детали разных размеров.
Настольный гидравлический пресс часто выбирают для домашней мастерской или гаража. Максимальный уровень грузоподъемности устройства достигает 12 тонн. Такой инструмент характеризуется небольшими габаритами и весом, что облегчает его эксплуатацию. Его можно установить на верстаке, что позволит сэкономить полезную площадь.
Настольный гидравлический пресс идеально подойдет для домашней мастерской
При выборе устройства следует ориентироваться на размер и массу приспособления, тип и характеристику рабочей площадки, которая отличается разным конструктивным исполнением и габаритами. Конструкция может быть оснащена пазами для монтажа дополнительных элементов. Немаловажным является вопрос, сколько стоит пресс. Напольный инструмент можно приобрести за 30 тыс. руб. Цена гидравлического пресса настольного типа составляет в среднем 10-20 тыс. руб.
Некоторые модели имеют возможность смещать пресс по раме относительно штока. В комплектацию к инструменту могут входить амортизирующие элементы. Они необходимы для компенсации избыточного давления, которое оказывается на конструкцию.
Статья по теме:
При выборе гидравлического пресса любого типа также следует учитывать материал изготовления и толщину опорной плиты приспособления, куда устанавливается деталь в процессе ее обработки.
Преимущества покупки гидравлического пресса
Выбор в пользу заводского оборудования принесет следующие преимущества:
- длительную безаварийную эксплуатацию установки сроком до 7 лет и более;
- возможность использования пресса в любых нужных условиях;
- большие объемы и высокую скорость переработки ТБО: от 80 до 2100 кг за час.
Заводские установки отличаются надежной, эффективной работой и полностью решают задачу утилизации отходов на предприятиях. Использование оборудования обеспечивает сокращение объема мусорных контейнеров до 75%, сокращение необходимого для вывоза транспорта в 3─5 раз, общую экономию на утилизационной статье расходов до 30%. ← Вернуться к списку статей
Для чего нужен гаражный пресс, и как это работает
Пресс гаражный может вырабатывать силу от нескольких десятков до нескольких тысяч тонн. Это значение просчитывается индивидуально. Устройство активно используется для:
- Металлообработки (штамповка, правка, гибка, ковка);
- Изготовления стальных профилей, древесностружечных изделий;
- Прессовки всевозможных материалов (пластмасса, резина и т. д.);
- Брикетирования.
Как использовать гаражный пресс в домашней мастерской? Потратив немного времени, усилий (и незначительную сумму денег), Вы освобождаете себя от дорогостоящих посещений автосервисов для замены сайлентблока или подшипника.
Вы без труда сможете сделать любую металлическую заготовку, рихтовку, склеить несколько деталей (из пластика, железа, картона), и даже выжать масло. Самодельный пресс для гаража – устройство нужное и многофункциональное.
Однако прежде чем приступить к созданию гидравлического пресса своими руками, важно понять принцип действия механизма. Агрегат состоит из двух камер разного размера
Под воздействием давления из цилиндра меньшего размера жидкость передается в увеличенный цилиндр
Под воздействием давления из цилиндра меньшего размера жидкость передается в увеличенный цилиндр.
Схема самодельного пресса
Обе камеры соединены между собой специальным каналом, по которому и циркулирует рабочий раствор. В емкости большего размера находится поршень. Когда используемая жидкость (обычно это особое масло) заполняет большую камеру, поршень опускается и тем самым приводит в действие исполнительный инструмент.
В большинстве случаев рабочий цилиндр фиксируется в вертикальном положении, но иногда рациональнее установить емкость горизонтально. Как сделать пресс правильно? Что нужно купить для конструирования полезной самоделки? Давайте разбираться.
Классическая конструкция из домкрата
Создать классический ручной пресс из домкрата довольно просто. Сначала из толстого швеллера изготавливается рама. Ее угловые части усиливаются стальными листами, которые повышают прочность всей конструкции.
На изготовленную раму устанавливают подвижный элемент, отвечающий за прессование изделий. Специалисты советуют установить на нем специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.
Некоторые оснащают оборудование упорным штоком. Его изготавливают из подшипниковых валов. Упорный шток используют для повышения устойчивости прессовочной конструкции.
