Гидравлический пресс своими руками

Когда надо покупать

Настольный ручной механический мини-пресс

Но вот когда пресс ни в коем случае не надо делать самому, так это когда вы занимаетесь точной механикой, оптикой, ювелирными работами. Все самодельные прессы особой точностью не отличаются: в домашних и/или кустарных условиях их лучше и не сделаешь. А неточный мини-пресс может сломать или непоправимо испортить малюсенькую незаменимую детальку, расколоть линзу, драгоценный камень и т.п. В этих случаях лучше все же приобрести настольный мини-пресс; из них ручные механические реечные (см. рис. справа) есть в широкой продаже и цены на них приемлемы.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

  • Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
  • Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
  • Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
  • Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
  • Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
  • Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

  • резьбовую вилку;
  • болгарку для разрезки металлических изделий;
  • уровень;
  • рулетку;
  • электрическую дрель;
  • слесарную ножовку;
  • электроды со сварочным аппаратом для соединения металлических компонентов.

Особенности пресса из домкрата

Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.

Предназначение и области применения

Изделие предназначено для:

  • ремонта автомобиля (например, снятия изношенных сайлентблоков из рычагов подвески или демонтажа колец ступичных подшипников);
  • обработки металлических конструкций;
  • формовки деталей из стального листа;
  • удержания пакета деталей из любых материалов при склеивании;
  • получения сока из овощей или фруктов, помещенных в специальную емкость.

Устройство

Конструкция состоит из следующих элементов:

  • замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
  • подвижной поперечины, на которой закреплен корпус домкрата;
  • пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

Устройство пресса из домкрата.

Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).

Принцип работы

Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

Внешний вид готового самодельного пресса

Доброго времени суток друзья! Выношу на ваш суд сделанный мной гаражный пресс.

Для чего он нужен? Владельцу УАЗа с передней пружинной подвеской думаю не нужно объяснять, ведь там приличное количество здоровенных сайлентблоков прессовать которые тисами и прочими подручными средствами занятие крайне неблагодарное, а бежать в сервис с большими продольными рычагами (клюшками) наперевес мне совсем не улыбается. Да и люблю все делать сам по машине и в сервис ни разу не обращался пока… Вариант покупного отмел сразу т. к. за внушительную сумму на рынке предлагается откровенное хлипкое барахло, а качественный пресс от именитых производителей стоит совсем неподъемных денег выкидывать которые на пресс нет никакого желания.

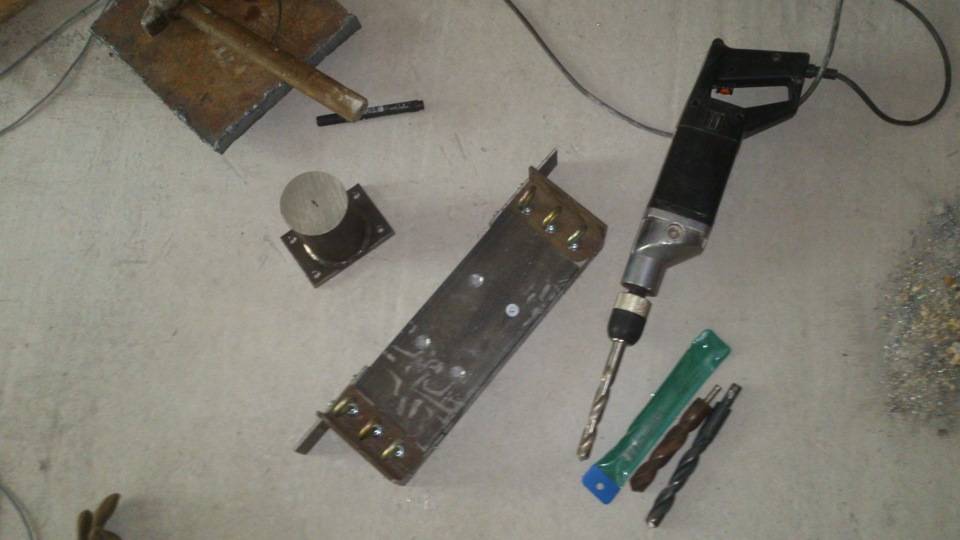

В общем сказано — сделано. Прикинул свои возможности и обзавелся необходимым материалом. В конструкции нет сварных соединений (все на болтах) как сварщик я не очень, да и болтовую конструкцию всегда можно быстро разобрать для перевозки например или переделки. Никаких хитрых инструментов для создания пресса не понадобилось дрель и болгарка, сверла больших диаметров

Немного о размерах, ниже приведу полную деталировку изделия но при создании не придерживался чьих либо размеров делал под себя, свои цели и задачи. Что мне возможно понадобится прессовать самое большое на этом прессе? Ну допустим ступичные подшипники или перепрессовать чулок моста, вот исходя из этих соображений и выбрал размеры агрегата. Так же не советую делать пресс черезмерно широким изламывающий момент будет возрастать пропорционально увеличению ширины пресса

Конечно, не все, но большинство хозяев сталкиваются с бытовыми ситуациями, в которых пресс мог бы значительно облегчить работу. Для того чтобы оказывать давление на предмет с большой силой, часто используют именно это устройство. Наиболее востребованным и надежным считается гидравлический агрегат. Поскольку покупка его обходится дорого, многие разрабатывают свои конструкции, к примеру, самодельный пресс из домкрата.

Порядок сборки своими руками гидравлического пресса

Приступая к сборке данного устройства, следует иметь в виду, что здесь важно не только наличие хорошего домкрата, но и изготовление надежной опорной платформы для него. Ведь на «раму» во время работы будет давить такая же сила, как и на обрабатываемый предмет

Поэтому сама платформа должна быть очень прочной, с большим запасом этой прочности, иначе вся конструкция может развалиться.

Инструменты для изготовления гидравлического пресса.

Такое качество обеспечивается применением при изготовлении платформы толстых металлических профилей (швеллеров) с максимально возможным количеством ребер жесткости. Можно взять стальной профиль квадратной или прямоугольной конфигурации. Необходимо приготовить 4 профиля подходящей длины.

Затем профили привариваются друг к другу боковыми стенками с тщательной проваркой швов сверху и снизу. Это придаст основанию пресса дополнительную жесткость.

Переходим к изготовлению вертикальных стоек и нижнего упора. Для всех этих элементов конструкции используется профилированная труба. Высота стоек рассчитывается как сумма максимального выхода штока, высоты корпуса бутылочного домкрата и толщины, которую имеет съемный упор. В то же время длина нижнего упора должна быть равной длине опорной платформы.

Платформу, обе стойки и нижний упор будущего пресса сваривают в одну прямоугольную раму. Необходимо принять меры, чтобы ее конструкция была собрана строго под прямыми углами. С этой целью можно использовать металлические уголки. Дополнительную прочность всей конструкции придадут металлические пластины, приваренные обоими своими концами по диагонали к опорной платформе и боковым стойкам.

Чертеж гидравлического пресса.

На следующем этапе делаем съемный упор, который будет перемещаться по вертикали с помощью направляющих и создавать давление на обрабатываемую заготовку. Для его изготовления понадобятся насколько полосок из стали длиной чуть меньше, чем расстояние между стойками, и толщиной не менее 10 мм. Все полосы надо с двух сторон приварить друг к другу.

Так как обрабатывать на гидравлическом прессе придется разные по форме предметы, данный упор должен свободно сниматься. Для этого, а также для фиксирования упора во время его перемещения вдоль вертикальных стоек, в блоке из стальных полос высверливают два сквозных отверстия. Кроме того, готовятся две стальные пластины длиной на 100 мм больше длины самого полученного блока. В этих пластинах высверливаются по два отверстия, которые должны быть соосными отверстиям, сделанным в блоке.

Для установки съемного упора на станине пресса стальные пластины крепятся к блоку болтами и гайками с шайбами подходящих размеров. Указанные пластины в результате правильного монтажа должны располагаться по обе стороны от стоек, ограничивая свободный боковой ход съемного упора.

Чтобы сделать съемный упор, можно еще взять отрезок такой же толстостенной прямоугольной (квадратной) трубы, какая была использована для сборки станины пресса. Длина этого отрезка выбирается чуть меньше расстояния между стойками. К нему так же, как было описано выше, с помощью болтов и гаек крепятся по бокам две направляющие стальные пластины.

Схема сборки гидравлического пресса.

На нижней плоскости опорной платформы, строго по центру его длины, приваривается отрезок трубы длиной 10-15 мм. Ее диаметр должен быть таким, чтобы в него мог без особых усилий вставляться верхний конец штока домкрата. В дальнейшем этот кусок трубы будет играть роль фиксатора положения силового агрегата.

После этого на равном расстоянии от указанного фрагмента трубы-фиксатора между опорной платформой и съемным упором произвольным способом крепятся пружины. Растягиваясь при выдвижении штока, при стравливании давления они будут возвращать блок упора в исходное верхнее положение.

На заключительном этапе монтажа силового устройства устанавливают собственно домкрат. Для этого необходимо с помощью дополнительных приспособлений оттянуть перемещаемый упор. Домкрат вставляется между платформой и упором таким образом, чтобы конец штока в задвинутом положении был вставлен в фиксатор.

Далее, основание домкрата прикручивается болтами или приваривается к подвижному упору. Причем первый вариант предпочтительнее, поскольку позволяет мастеру при необходимости извлечь подъемник из самодельного пресса и применить его по другому назначению.

На этом пресс можно считать готовым к эксплуатации.

Варианты применения самодельного пресса

Самодельный гидропресс для гаража

В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

Виды пригодных для изготовления пресса домкратов

Домкраты, которые поступают в продажу или идут в комплекте с автомобилем, имеют не так уж много разновидностей. И далеко не все пригодны для изготовления пресса. Среди нужных:

  1. Механический реечный домкрат. Имеет довольно простую конструкцию. Состоит из направляющей стойки с зубцами зацепления. Хорошо подходит для поднятия и удержания груза. По своей конструкции из-за малой площади давления на точку опоры, которая смещена на одну сторону, практически не пригоден для изготовления пресса. Можно, конечно, попробовать изготовить конструкцию из двух домкратов, но производство станины и применение такого количества домкратов будет являться невыгодным делом.
  2. Механический (ромбический) винтовой домкрат. Поднимает груз за счет вращательно-поступательного движения. То есть при закручивании винтового штока поднимается горизонтальная диагональ ромба вместе с опорной площадкой, на которой находится груз. Подходит для изготовления пресса. Имеет недостаток: придется применять слишком большие физические усилия для достижения нужного результата.
  3. Гидравлический домкрат. Самый оптимальный вариант для изготовления пресса. Имеет точку давления, которая расположена по центру устройства. Прилагая небольшие физические усилия, можно поднять более 60 т груза (зависит от величины домкрата). Недостатки: подъем штока происходит только вверх. Правда, есть возможность самому переделать механизм для работы в перевернутом состоянии.
  4. Подкатной гидравлический и пневматический автомобильные домкраты. По своим строению и конструкции не стоят усилий и финансовых вложений для изготовления пресса.

В итоге самым оптимальным будет использование винтового или гидравлического домкрата. Принцип устройства пресса для этих видов будет идентичен.

Пресс на базе гидравлического домкрата

Винтовой домкрат может работать во всех положениях относительно плоскости. Но создать большое давление при его помощи довольно затруднительно. Практически все виды гидравлических домкратов работают в одном положении — перпендикулярно относительно плоскости. Тем не менее это лучший вариант, так как при относительно небольших физических нагрузках можно создать довольно большое давление.
