Фундамент шведская плита: технология строительства и особенности ушп

Конструкция фундамента УШП

Утеплённая шведская плита (УШП) — малозаглублённое основание, которое состоит из нескольких материалов. Бетонное основание является изолированным от грунта слоем утеплителя, представленного в виде экструдированного плитного пенополистирола. Основа подходит для строительства домов малоэтажного типа из пенобетона или кирпича, срубов и каркасных конструкций. При этом в бетонной плите прокладывают коммуникации, она является основой для тёплого пола в доме.

Строительство шведской плиты предполагает разработку схемы

Фундамент представляет собой надёжное, долговечное основание, обеспечивающее устойчивость здания на любом грунте. Параметры каждого слоя определяют в зависимости от массы здания, несущей способности грунта и других факторов.

Положительные и отрицательные черты

Плитное основание, созданное по типу шведской плиты, обладает всеми особенностями классического монолитного фундамента, но имеет и отличия. Главные свойства и преимущества шведской излированной плиты заключаются в следующем:

  • равномерное распределение нагрузки на грунт, что отчасти обеспечивается слоем утеплителя;
  • амортизация пучения почвы в результате морозов;
  • теплоизоляция основной бетонной плиты фундамента;
  • сочетание утеплённой отмостки и дренажа;
  • фундамент подходит для любого типа почв;
  • простая схема армирования без сложных чертежей.

Строительство шведского фундамента требует довольно большого объёма бетона, так как плита представляет собой монолитную конструкцию. В результате этого затраты на материалы довольно большие, что следует учитывать перед началом работ.

Шведская плита позволяет легко монтировать теплый пол на этапе строительства

При строительстве основания важно правильно рассчитать расположение коммуникаций, ведь после завершения монтажа невозможно переделать системы. Шведская плита подвержена риску пучения и неравномерной осадке на грунтах с малой несущей способностью

В результате этого монолитная конструкция повреждается и поэтому строительство требует тщательного расчёта параметров будущего фундамента с учётом особенностей почвы.

Технология фундамента

Плитный фундамент имеет многослойную структуру, в которую входят несколько материалов. Каждый из компонентов выполняет определённую функцию

Особенное внимание при строительстве уделяется порядку чередования слоёв. От этого зависит качество, долговечность, прочность основания для здания

Все слои укладывают в четкой последовательности

Монолитная конструкция удобна на разных почвах. При строительстве учитывают функции слоёв плиты, заключающиеся в следующем:

  • геотекстиль защищает основные слои от влаги из почвы, разделяет грунт и песок;
  • дренажные коммуникации обеспечивают отвод влаги от фундамента, предотвращая его повреждение;
  • песок является не пучинистым грунтом и необходим для устойчивости конструкции;
  • утеплитель обеспечивает теплоизоляцию здания со стороны пола;
  • гидроизоляция предотвращает гниение, коррозию материалов и коммуникаций;
  • ещё один слой утеплителя усиливает защиту конструкции;
  • арматурная сетка необходима для хорошего сцепления бетона;
  • бетонная плита — основа для создания пола в доме.

Каждый слой имеет параметры, которые соответствуют особенностям грунта, весу здания. При строительстве нужно использовать только качественные материалы, характеристики которых обеспечат долговечность сооружения.

Заливка бетоном утепленной шведской плиты

Самое главное правило при строительстве монолитного фундамента, в том числе и фундамента по технологии УШП – заливка всего объема бетона за короткий промежуток времени.

Монолитная плита должна сохнуть как один кусок бетона. Частичная, разнесенная на несколько дней заливка не допустима. Это нарушение технологии.

Важно: если все-таки, у вас произошел форс-мажор и на середине процесса бетонный завод перестал отправлять вам миксеры с бетоном, а следующая партия придет только на следующий день, то разделение старого и нового слоя должно быть в горизонтальной плоскости. Первую партию бетона необходимо распределить равномерным слоем по всей площади фундамента, а следующую партию необходимо заливать вторым слоем

Обязательно, в день заливки УШП, возьмите на прокат погружной вибратор. С его помощью Вы произведете уплотнение бетона, что повлияет на прочность всей конструкции.

уплотнение бетона погружным вибратором

Еще за день до заказа и приемки бетона, вам необходимо подготовить площадку или емкость, для сбрасывания излишек бетона. Как вариант, можете подготовить дорожки к заливке.

Остатки бетона будут всегда. Лучше иметь небольшой остаток и залить дорожку или столбики для забора, чем вручную домешивать 2-3 куба бетона. Это работа отберет у Вас массу времени и сил.

Также, заказ бетона следует делать на первую половину дня. Это даст Вам возможности для маневра в случае не предвиденных обстоятельств.

Если есть возможность заказать бетононасос, то лучше сделайте это. Цена вопроса какие-то 20-30 тысяч рублей за весь объем работ, а удобство и простота не оспоримые. Поверьте, растаскивать бетон из одной точки подачи по всей площади то еще удовольствие.

Силы покинут Вас уже через 20 минут махания лопатой, а это будет только первый миксер. Обязательно закажите бетононасос, его манипулятор подаст бетон в любые точки фундамента. Не бойтесь использовать вспомогательную технику.

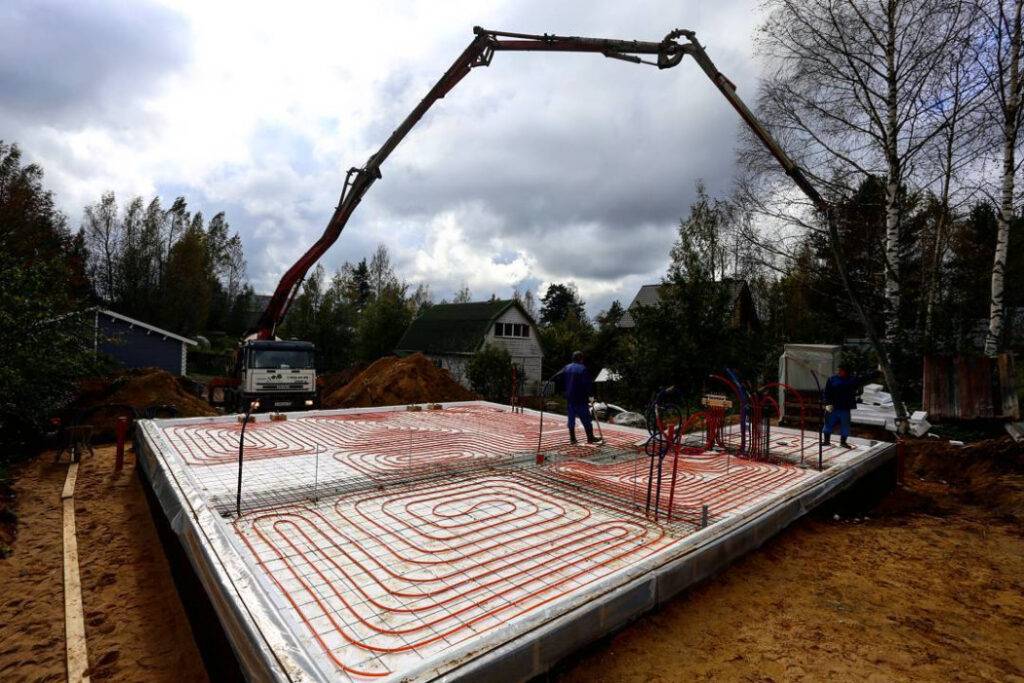

заливка ушп бетононасосом

После уплотнения и выравнивания бетонной стяжки ждем его подсыхания. Далее специальным аппаратом производим затирку бетона получая идеально ровную и гладкую поверхность.

Принципы утепления фундамента и основания

В данном Руководстве применяется несколько устаревший расчет теплоизоляции фундамента. Он основан на среднегодовой температуре наружного воздуха с учетом индекса мороза, в то время как более современные методики используют градусо-сутки отопительного периода. Тем не менее таким расчетом можно пользоваться.

Для утепления УШП основания используются специальные плиты

Для каждого варианта укладки теплоизоляционных плит предусмотрена отдельная таблица, в которой каждому показателю ИМ соответствуют значения параметров теплоизоляции. Для отапливаемых зданий параметры рассчитаны для таких величин:

  • толщина вертикального утеплителя (см);
  • ширина теплоизоляционной юбки (м);
  • толщина горизонтальных плит утеплителя вдоль стен (см);
  • длина участков горизонтального утеплителя по углам (м);
  • толщина горизонтального утеплителя по углам (см).

Что касается неотапливаемых сооружений, то здесь величин только три: а) толщина горизонтального утеплителя; б) ширина горизонтального утеплителя; в) условная глубина промерзания непучинистого грунта.

Еще один показатель, который используется в расчетах – толщина грунтовой подушки. Для отапливаемых зданий она равняется 0,2 м, если в зимний период температура в помещении выше 17 ºС, если ниже, то – 0,4 м.

Толщина подушки (Н) в неотапливаемых зданиях определяется с помощью формулы:

df  – толщина промерзания грунта в регионе строительства, м;

d – глубина заложения плиты, м;

δh – толщина горизонтального утеплителя.

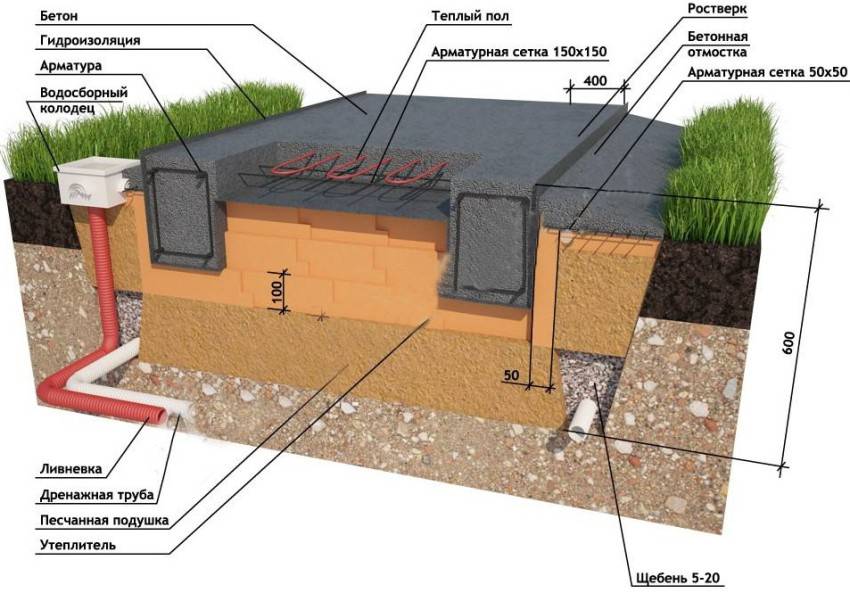

Схема устройства в разрезе

Существует множество конструктивных особенностей, которые повышают устойчивость и энергетическую эффективность всей системы. Схема следующая:

  1. Подушки из песка и щебня, предотвращающие подход влаги к основе.
  2. Геотекстильный материал, исключающий засорение дренажа.
  3. Гидроизоляция, защищающая ЖБ конструкцию от воздействия влаги.
  4. Теплоизоляция. Ее укладка происходит по бокам и под плитами.
  5. Дренаж и водоотведение. Системы необходимы для защиты опоры от грунтовых, талых и дождевых вод.
  6. Металлический каркас или пояс. Придает фундаменту прочности и жесткости.
  7. Необходимые инженерные коммуникации.
  8. Система напольного обогрева. Здесь требуется обустроить водяной контур, чтобы в дальнейшем сократить расходы на строительстве отопления.
  9. Бетонная плита. Ее толщина зависит от особенностей грунта и веса будущего здания. Для придания прочности ЖБ основания следует сформировать ребра жесткости. Их лучше разместить в местах монтажа колонн и других подобных конструкций.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:

Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

  1. Обустройство котлована.
  2. Монтаж дренажных труб.
  3. Прокладку коммуникаций.
  4. Укладку утеплителя.
  5. Армирование.
  6. Сборку теплого пола.
  7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

  • контуры фундаментной основы;
  • пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:

Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

  1. Очистку стройплощадки от строительного мусора и растительности.
  2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
  3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
  4. Извлечение грунта по периметру котлована для дренажных магистралей.
  5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

  1. Постелите геотекстиль.
  2. Насыпьте щебенку.
  3. Уплотните щебень.
  4. Уложите трубы дренажа.
  5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:

Под плиту необходимо заранее заложить все необходимые коммуникации

  1. Выполните монтаж коммуникаций.
  2. Насыпьте слой песка.
  3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

  • стойкостью к развитию микроорганизмов;
  • экологической чистотой;
  • устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

  • используйте вязальную проволоку для соединения арматуры;
  • укладывайте арматурную сетку двумя ярусами;
  • обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.

Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

  • обеспечение расстояния 100 мм между магистралями обогрева;
  • выполнение отступа от внешних стен 150-200 мм;
  • правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

  • заливайте бетон 10-сантиметровым слоем;
  • производите заливку с интервалом не более часа;
  • применяйте вибратор или плиту для трамбовки бетона.

Конструкция фундамента УШП: фото изделия в разрезе

Конструкция состоит из следующих пластов, которые наглядно показаны на рисунке шведской плиты фундамента в разрезе:

бетонной заливки;

Шведская плита фундамент в разрезе

  • армированного слоя;
  • пласта амортизации;
  • изоляционных слоев.

Бетонная заливка, или монолит, представлена обычным фундаментом толщиной всего 10 см, благодаря чему конструкция создается за один день. Это положительно отражается на качестве плиты, а именно: исключается слоистость и снижается стоимость выполнения работ. В данном слое прокладывается система теплого пола. Основание изолируется от грунта утеплителем, который представлен экструдированным плитным пенополистиролом.

Армирование также выполняется в короткий срок в связи с использованием небольшого количества металлических прутьев. Крепко связанная армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента при естественном движении грунта.

Традиционный слой амортизации, состоящий из песка и щебня, который применяется в обычном фундаменте, дополняется по данной технологии УШП слоем глины. Благодаря этому геотекстиль, прокладываемый между минеральными слоями, не подвергается воздействию влаги. Дополнительный гидроизоляционный слой в фундаменте необходим для того, чтобы уберечь конструкцию от влияния грунтовых вод, которые могут размыть слои. В толще песка под слоем утеплителя устанавливаются канализации и система водопровода, характер которых влияет на цену УШП.

Армированная сетка предотвращает растрескивание бетона, исключает порчу фундамента

Для создания долговечной и прочной конструкции следует обустроить ее утепление, благодаря чему фундамент не будет растрескиваться и пучиться при температурных колебаниях. Процесс выполняется с помощью производных стиролов, вследствие чего срок эксплуатации увеличивается в несколько раз. Утеплитель укладывается не только снизу, но и вертикально по периметру плиты, дублируя опалубку основания. Также слой располагается под отмосткой здания горизонтально на глубине подошвы ж/б конструкции. Такая технология увеличивает стоимость УШП, но снижает дальнейшие затраты на обогрев помещения.

Дренажные коммуникации необходимы для создания системы отвода влаги от фундамента, что предотвращает его от повреждения. Гидроизоляционный слой, обладающий пароизолирующими свойствами, обеспечивает защиту бетона от влаги.

Основные этапы установки УШП фундамента

Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.

УШП своими руками, пошаговая инструкция:

  1. Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
  2. Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
  3. В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
  4. Монтируется система дренажа.
  5. Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
  6. Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
  7. Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
  8. Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.

Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

  1. Рытье котлована.
  2. Выравнивание площадки.
  3. Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

  1. Устроить дренаж и сделать песчаную подушку.
  2. Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

устройство утепленной шведской плиты

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

  1. По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
  2. Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
  3. Выполнить утепление отмостки.

Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

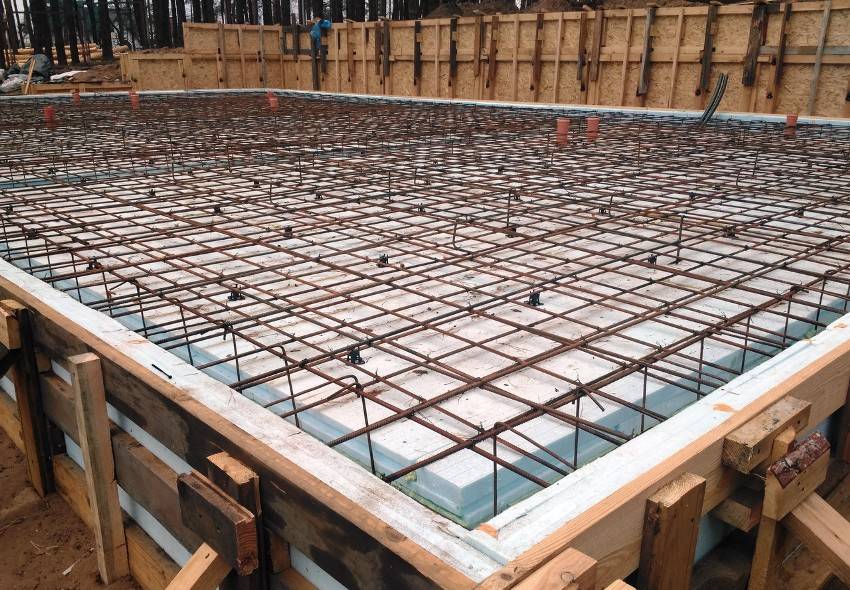

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

  1. Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
  2. Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
  3. В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
  4. Подбирается необходимое значение диаметра арматуры.

Человек показывает устройство свой утепленной плиты перед заливкой:

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

  • монтаж труб для системы «теплый пол»;
  • укладку канализационных и водопроводных труб;
  • укладку газовых труб и кабелей.

Порядок действий следующий:

Проверить на герметичность все вмонтированные трубы.
Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки.
Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством

Для этих целее нужно использовать специальную строительную технику.
Одновременно с заливкой выполнить уплотнение бетона виброоборудованием.
Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания.
Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков.
Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов.

На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

  1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
  2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
  3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
  4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
  5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
  6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
  7. Выкладывается армирующая сетка.
  8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением

Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

  • толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
  • по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
  • под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
  • размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
  • ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
  • плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

  • устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
  • чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
  • чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
  • греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
  • расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Особенности УШП фундамента

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью

Сама по себе монолитная плита, уже являясь черновым полом, не требует проведения дополнительных работ по выравниванию и заливке стяжки. Данное фундаментное основание служит можно укладывать напольное покрытие.

Этот вид основания под дом отлично подходит для строительства дачи и любого другого строения с малой этажностью. Современные технологии и качественные строительные материалы позволяют уложить все коммуникации непосредственно внутри конструкции. Работы проводятся с минимальными временными затратами, по сравнению с укладкой ленточного или свайного фундамента.

В процессе формирования данного фундамента трубы с электрическими кабелями, канализацией и подачей в дом воды проводится до выстилания утеплителя, а система «теплый пол» и заземление уже на него.

Технология подразумевает утепление, в виде пенополистерола или пеноплекса, не только по всей площади плиты, но и по бокам фундамента, повторяя форму опалубки. Причём, если планируется сделать холодную веранду без системы подогрева, то плиты пенополистерола кладут по боковым контурам данного помещения, во избежание создания мостов холода. После демонтажа опалубки по периметру будущего здания утеплитель остаётся на месте.

УШП фундамент состоит из слоёв:

  • Гравий или щебень крупной фракции;
  • Щебень мелкой фракции;
  • Песок;
  • Гидроизоляционный материал (рубероид или термопластичная плёнка);
  • Экструдированный пенополистерол;
  • Каркас из арматуры;
  • Слой труб;
  • Армирующая сетка;
  • Слой бетона.

УШП фундамент хорошо зарекомендовал себя для строительства домов на почвах с высоким уровнем грунтовых вод, в том числе болотистой местности. Благодаря химически инертному пенополистеролу, закрывающему со всех сторон плиту, фундамент УШП выдерживает химически агрессивную почву (например, кислую), а также слабо пучинистый и насыпной грунт, морозные пучения.

Преимущества системы УШП

  • Возведение фундамента возможно практически на любом грунте. Это может быть суглинок, глина, песок, супесь, водонасыщенные и слабонесущие грунты. Почва под тёплой плитой не промерзает. Потому не происходит морозного пучения почвы под домом.
  • Интеграция в плиту низкотемпературного отопления.
  • Монтаж водопроводных и канализационных сетей.
  • Упрощаются отделочные работы. Фундамент без температурных швов годится для укладки напольного покрытия (паркета, плитки, линолеума и другого).
  • Продлевается срок службы строений благодаря отсутствию влажности и промерзания.
  • Применяется при строительстве зданий из любого материала. Ограничение: не выше 2−3 этажей.
  • Возможна установка тяжёлых конструкций в виде печей, каменных каминов, бойлеров.
  • Фундамент возводится в короткий срок — от 2 до 7 дней. Не требуется дополнительная стяжка.

Несмотря на достоинства, система не лишена недостатков. В чём же они заключаются?

  • В первую очередь — это высокая стоимость проектных работ. Устройство Системы УШП требует точных расчётов. Только высококвалифицированный персонал может обеспечить это. От точности расчётов зависит конечный результат. Выполнение работ по возведению фундамента зависит от квалификации рабочего и инженерного персонала, что тоже сказывается на цене системы.
  • При строительстве используются дорогостоящие материалы.
  • Коммуникации к фундаменту УШП должны быть подведены заранее. После его готовности будет трудно определить точку подключения.
  • Коммуникации, замурованные в плиту, невозможно отремонтировать.
  • В России отсутствует достаточный опыт эксплуатации фундаментов по этой технологии и, поэтому нельзя определить состояние утеплителя через несколько лет.

Учитывая то, что в странах Скандинавии с использованием УШП построено более миллиона домов, можно быть уверенным в том, что при качественном исполнении фундамент будет служить долго.

Есть мнение, что технология возведения такого фундамента не так уж сложна и работы можно выполнить самостоятельно. А как же точность расчётов и квалификация работников? Специалисты утверждают, что сделать фундамент УШП без проекта невозможно и самому нельзя грамотно уложить его начинку. Иначе выявятся все перечисленные выше недостатки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
