Особенности монолитного ростверка и его применение в строительстве

Что это такое?

Конструкция такого фундамента содержит комплекс вертикально заглубленных свай и пояс обвязки, который принимает нагрузку, а затем передает ее на опоры.

Удачное сочетание элементов дает оптимальную конструкцию, гарантирующую требуемый спектр параметров.

Конструктивные особенности

Существует всего два варианта заливки монолита:

связывание всех свай в цельную систему;
последовательное соединение всех опор ростверком.

Монолитную плиту заливают под всем зданием, а ленту — лишь под несущие стены. Для частного домостроения применяют ленточный тип, поскольку особо тяжелые сооружения на загородном участке сооружают редко.

У ленточной системы несколько разновидностей:

Высокое расположение. Ростверк поднимают выше грунта.
Наземное расположение. Подошва монолита опирается на почву.
Низкий. Заливку выполняют, погружая ростверк в выкопанную между опорами траншею.

Большинство хозяйственных построек возводят на свайных фундаментах с ленточным ростверком — это наиболее дешевый и простой в исполнении вариант сооружения.

Целесообразность использования

Залитый из бетона ростверк на сваях рекомендовано использовать, когда плотный шар грунта залегает глубоко. Также такой вариант предпочтителен для сложных грунтов:

высокий подъем почвенных вод;
всевозможные торфяники;
слишком глинистая почва.

Основание на опорах — единственный вариант при наклонном или рельефном горизонте участка. Не нужно в такой ситуации выполнять выравнивание грунта, достаточно оголовки опор выставить по единому уровню. Лента образует сплошной фундамент под несущими и внутренними стенами.

Фундамент практичен для легких зданий:

деревянных,
каркасных,
невысоких кирпичных либо блочных домов.

Если сооружение тяжелое, рекомендовано применять заглубленный ростверк, равномерно распределяющий вес здания по всему своему периметру непосредственно на поверхность грунта. Свайные конструкции удобны при строительстве около иных объектов, поскольку не требуют переноса коммуникаций.

Преимущества и минусы

Несомненный плюс такого свайной системы — повышенная прочность. Смонтированное на таком фундаменте здание будет долгие годы стоять устойчиво.

Немало у конструкции и иных преимуществ:

Не много земляных работ.
Существенно снижен расход бетона в сравнении с традиционным фундаментом.
Столбы разрешено монтировать даже зимой.
Фундамент не проседает после морозного пучения либо подтопления.
Мизерный контакт основания с грунтом снижает потери тепла.
Устройство фундамента отнимает меньше времени.

Конструкции присущи и некоторые минусы:

нельзя устраивать такое основание при горизонтальной подвижности почвы;
невозможно соорудить цокольный этаж либо подвальное помещение, если не заполнить промежутки между сваями (забирка);
не рекомендовано возводить на этом фундаменте громоздкие здания.

Как сделать свайный фундамент своими руками по буронабивной технологии

В общем случае сваи изготавливают в следующем порядке:

бурение скважины;
установка арматурных каркасов;
заливка бетоном;
изготовление ростверка.

Перед началом работ выполняют разбивку фундамента. Под свайный фундамент нужно отметить расположение опор и границы ростверка. Эту работу выполняют с помощью обноски и шнура. Обноску изготавливают из деревянных стоек и перемычек. Она нужна, чтобы не повредить разметку при выполнении строительных работ. Расположение опор под здание отмечают строго по расчету.

Участок до бурения скважин нужно расчистить от мусора. По разметке снимают верхний плодородный слой почвы. Толщина такого слоя обычно составляет 15—20 см.

Бурение

Скважину бурят как ручным, так и механизированным инструментом (моторизированным или электрическим). В частном строительстве распространение получил ручной метод. Это вызвано доступностью и стоимостью необходимых приспособлений. Для изготовления свай по технологии ТИСЭ (с уширением в нижней части) потребуется специальный бур с откидывающимися ножами. Свайный фундамент с ростверком по технологии ТИСЭ отлично подойдет при строительстве на пучинистых грунтах (глина, суглинок, супесь). Уширения позволяют предотвратить выдергивание здания при морозном пучении.

Все скважины должны располагаться строго вертикально. Работы выполняют по разметке. В процессе контролируют расположение бура. Под фундамент в скважину насыпают песчаную подушку толщиной 20—30 см. Сыпучий материал разравнивают и уплотняют.

Следующий этап — установка опалубки. В этом качестве используют трубу из рубероида. Материал предотвращает повреждение опоры в период затвердевания и не дает цементному молочку уходить в почву. В процессе эксплуатации рубероид будет обеспечивать дополнительную гидроизоляцию. Трубы делают самостоятельно из рулонного материала.

Рубероид в процессе бетонирования расправляется до краев ямы

Арматурный каркас

Свайный фундамент с монолитным ростверком армируется прутами класса А400 (АIII), диаметр которых зависит от расчетной нагрузки. Основа каркаса — вертикальные стержни диаметром 10—12 мм. Именно они воспринимают изгибающую нагрузку.

Горизонтальные хомуты диаметром 6—8 мм необходимы для связывания основных в единое целое. Арматурный каркас должен выходить за пределы сваи. Позже его связывают с металлом ростверка своими руками.

Рекомендуем ознакомиться с подробной статьей о расчете буронабивного фундамента.

Заливка бетоном

Технология свайного фундамента предполагает использование бетона классов В15—В20 в зависимости от нагрузки. Применять материал с большей прочностью экономически не выгодно. Бетон можно сделать самостоятельно или заказать на заводе. Второй вариант предпочтительнее, поскольку в этом случае можно быть уверенным, что полученная смесь обладает определенной прочностью. При замешивании бетона вручную обязательно изучают руководство по этому процессу. Обычно инструкция есть на упаковке с цементом.

Сваи желательно нужно заливать за один прием. Перерывы в работе по изготовлению одного элемента приведут к его ослаблению. Бетонную заливку рекомендуется выполнять при температуре наружного воздуха 15—25 градусов по Цельсию. В этом случае бетон быстрее наберет прочность и будет прочным. Через каждый 30—50 см заливки по высоте делают небольшой перерыв, во время которого раствор уплотняют вибратором или штыкованием.

На твердение материала в среднем уходит 4 недели. В дождливую и холодную погоду времени требуется больше. Делать монолитный ростверк можно после того, как бетон наберет 50—70% своей прочности.

Виды фундамента

Существуют различные типы в зависимости от его положения относительно поверхности земли. Существует низкий, высокий и высокий тип структуры. Существуют также сборные колонны и залитые колонны (другое название в литературе — наливные колонны), в зависимости от метода строительства. Железобетонные колонны могут быть выполнены как монолитными, так и сборными. Форма монолитного типа зависит от конструкции, геологических условий и количества опор. Железобетонная плита чаще всего используется для малоэтажных отдельно стоящих домов.

Сборный

Он используется при планировании и строительстве крупных сооружений, требующих быстрого возведения — промышленных зданий, сельскохозяйственных построек, а также многоэтажных зданий. Отлитые по специальной технологии, детали (с пазами и замками) затем собираются строителями в единую конструкцию. Готовые детали укладываются шаг за шагом на выравнивающее основание (песок, щебень). Во время или после монтажа этого типа верхняя часть фундамента цементируется. Следует отметить, что это дорогое удовольствие, к тому же требующее тяжелой техники, поэтому оно не применимо для строительства частных жилых домов.

Монолитный

Как уже говорилось, это часть свайного фундамента. Он используется на участках, характеризующихся компактными, глинистыми твердыми почвами, а также слабо- и умеренно пористыми почвами.

Монолитная плита: назначение

Монолитная фундаментная плита может быть выбрана как основание под здание при следующих условиях:

Существующая геология со сложными показателями – на участке застройки залегают проблемные грунты (зыбучие пески; подвижный, влажный, насыпной грунт; подтопление участка талыми водами; наличие подземных ключей).
Проектирование к строительству массивных сооружений со сложной архитектурой.

Фундаментная монолитная плита возводится в зависимости от условий в трех вариантах:

Незаглубленный плитный фундамент – при устройстве этого типа основания можно обойтись без предварительного рытья котлована, все бетонные работы выполняются на предварительно очищенном и спланированном участке, отведенном под строительство объекта.
Фундамент мелкого заглубления – бетонные работы проводятся при углублении конструкции основания вглубь земли на расстояние около 0,5 метра.
Глубоко заглубленная фундаментная плита монолитного типа – основание фундамента заглубляют до низшей точки промерзания грунта – обычно около 1,5 метра.

Монолитные плиты способны выдержать нагрузки от близко залегающего грунта при возможных перемещениях земельных пластов по вертикали и горизонтали, а также противостоять воздействию грунтовой воды и воды из подземных источников, даже при высоком напоре и давлении.

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

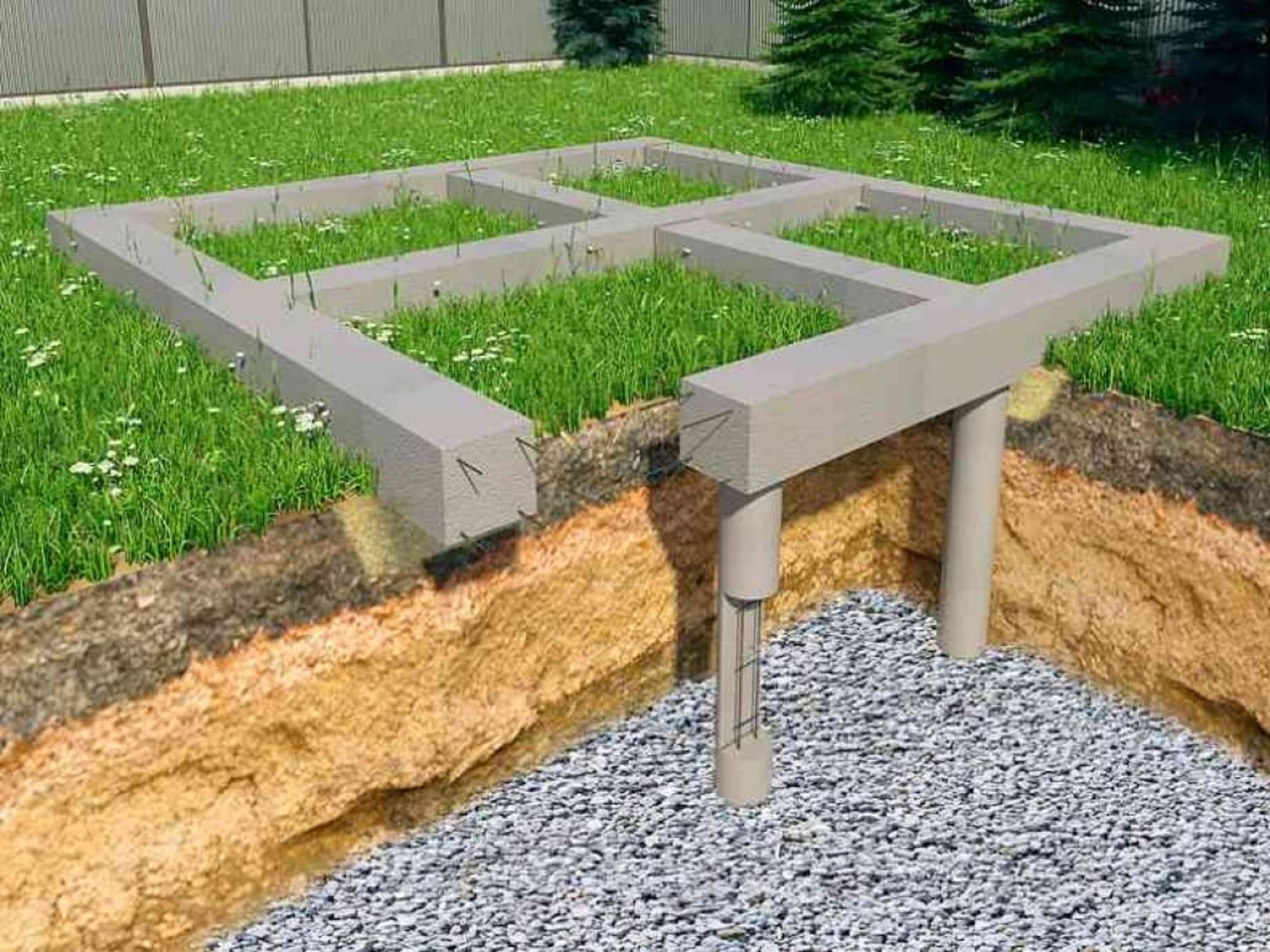

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.

Свайный фундамент на жб сваях с ростверком

Ростверк — это верхняя часть свайного фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонная рама под несущими стенами здания и стоящая на забивных сваях, сбоку напоминая стол. Ростверк на сваях выполняется в виде балок или плит, объединяющих оголовки свай и служащих опорной конструкцией для возводимых элементов здания.

При строительстве малоэтажных домов и коттеджей в качестве основания широко используются свайные фундаменты с ростверком. В этих случаях чаще всего конструкция представляет собой монолитную ленту. Основание дома на ж/б сваях используют там, где применение других типов фундаментов нерационально. На слабых грунтах нагрузка от дома должна передаваться глубокозалегающим слоям почвы, которые являются более плотными и обладают лучшей несущей способностью. Именно эту задачу и решают железобетонные забивные сваи под ростверк. Возводят такое основание и в районах с глубиной промерзания грунта до полутора метров. При строительстве на сложном рельефе фундамент с ростверком на железобетонных сваях — единственно возможный вариант.

Виды ростверка на ж/б сваях

Ростверки свайных фундаментов классифицируют в зависимости от технологии их изготовления:

Монолитные ростверки – бетонная лента с арматурой, соединяющая все верхние концы свай. Такой ростверк сооружается также, как и обычный ленточный фундамент, однако, в некоторых ситуациях он имеет вид не отдельных лент, а сплошной плиты. Для возведения ленточного свайного фундамента потребуется намного меньше стройматериалов и времени, чем для заливки плитного основания. Обвязка ростверком оголовков свай в этом случае происходит лишь по периметру будущего дома, а иногда (если площадь основания большая) периметр связывают дополнительной поперечной лентой. Возводить ленточный фундамент дешевле и проще, чем свайный плиточный ростверк. Отличие заливки монолитного плитного основания заключается не только в повышенном расходе бетонной смеси, но и в большей трудоемкости процесса. Для плиты потребуется надежная опалубка, которой, помимо боковых стен, необходимо крепкое основание, способное выдержать вес всей армированной плиты. Обвязка арматуры по всем оголовкам опор не только займет много времени, но и потребует терпения. Поэтому, если это допустимо по расчетным показателям прочности, возводится свайный фундамент с ростверком ленточного типа.
Сборные ростверки – монтируются из стандартных железобетонных балок. Набирается из нескольких готовых элементов особой конфигурации (предусмотрены замки), которые затем замоноличиваются. Отдельные элементы сборного ростверка, если предполагается изготовление монолитной ж/б конструкции, укладывают поверх специально устроенной песчаной насыпи, которую по завершении работ убирают.
Сборно-монолитные – комбинированные ростверки.

Размеры ростверка свайного фундамента подбираются конструктивно. Ширина его обычно соответствует ширине цоколя или, если таковой не предусмотрен, ширине стены, но не менее 40 см.

Кроме того, ростверки отличаются уровнем расположения над землей:

Высокий ростверк на железобетонных сваях — передает нагрузку от здания через сваи на глубокие слои грунта. Свайный фундамент с высоким ростверком сооружают на сильнопучинистом грунте, поскольку при такой конструкции действие сил морозного пучения на подошву ростверка полностью исключается. Под зданием с высоким ростверком имеется хорошо продуваемое пространство. При жарком климате эту особенность можно считать преимуществом, при холодном – недостатком. Чтобы минимизировать негативное влияние сквозняков, усиливают утепление пола, а щель между ростверком и грунтом закрывают щитами.
Низкий ростверк на железобетонных сваях — частично сам принимает нагрузку, если он опирается на землю. Такой ростверк располагают над поверхностью земли, так чтобы между его нижней гранью и грунтом оставался зазор в 10 – 15 см. При таком исполнении приходится предпринимать меры по предотвращению осыпания грунта в траншею. Если этого не делать, пространство под ростверком со временем заполнится землей и в зимнее время ростверк оторвётся от свай.
Заглублённый ростверк на железобетонных сваях — располагают в траншее глубиной 30 – 40 см. При таком варианте упрощается создание монолитного ростверка (траншея заменяет часть опалубки), а полы первого этажа получаются не такими холодными.

Устройство монолитного ростверка

Устройство ростверка производится в несколько этапов:

возведение опалубки;
армирование;
заливка бетоном

Устройство опалубки

Рассмотрим наиболее распространенный способ устройства опалубки монолитного ростверка:

размечаются края будущей опалубки. По линиям разметки с шагом 50-90 см в грунт забиваются бруски сечением 50х50 мм (строго вертикально!). Получится два ряда колышков, вбитых по периметру будущего ростверка;
каждую пару колышков, стоящих напротив друг друга, надо соединить такими же брусками (поверху);
на каждую полученную П-образную конструкцию из брусков набить доску шириной 3-4 см. ее верхний срез должен располагаться на уровне днища будущей опалубки;
укладываются горизонтальные доски, в которых предварительно вырезаются отверстия под сваи;
устанавливаются вертикальные стенки опалубки и приколачиваются гвоздями к брускам, стоящим вертикально;
собранная опалубка изнутри выстилается полиэтиленовой пленкой.

Вы хотите узнать как расчитать расстояние между сваями фундамента?

Правила расчета винтовых свай для фундамента

Вас очень интересует устройство теплого пола электрического под плитку.

Армирование ростверка

Арматурный каркас должен быть полностью утоплен в бетон со всех сторон. Поэтому, прежде чем приступать к армированию, надо на дно опалубки (в поперечном направлении) уложить бруски любой ширины, но одинаковой толщины – от 30 до 50 мм.

Нижний ряд арматурных стержней укладывается на бруски и связывается между собой. Связи должны обеспечивать одинаковое расстояние между стержнями.

Верхний ряд (пояс) арматурного каркаса подвешивается к поперечным брускам, которыми мы связали стойки опалубки. Далее верхний и нижний пояса связываются между собой.

В результате получается каркас, подвешенный на проволочках.

Количество арматуры

Необходимое количество арматуры можно подсчитать, исходя из соотношения площади поперечного сечения ростверка и суммы сечений всех стержней. Оно составляет 1000:1. Порядок расчета следующий:
— умножьте ширину ростверка на его высоту и поделите результат на 1000;
— полученное число разделите на площадь сечения одного стержня.
В результате таких несложных расчетов вы определите минимально необходимое количество арматуры».

При этом следует учесть, что между рядами арматуры должно быть не более 150 мм.

Заливка ростверка

Для заливки ростверка применяются бетоны марок М300 и М350. Во время заполнения опалубки бетонной смесью ее обязательно штыкуют, чтобы выгнать воздух, который может оказаться «запертым» в толще бетона.

Это можно делать при помощи арматурного прутка. Более прогрессивный метод – применение специального вибратора. Покупать его дорого, да и нет смысла – не так уж часто частный домовладелец занимается строительными работами. Но это оборудование можно взять в аренду.

Вот, собственно, и весь перечень работ, которые придется выполнить домашнему мастеру при устройстве свайно-ростверкового фундамента. После затвердения бетона можно приступать к возведению здания.

Видео строительства фундамента на буронабивных сваях с монолитным ростверком.

Что такое ростверк

Фундамент является основой вашего строения. Классическим решением является создание ленточного фундамента, глубина залегания которого совпадает или превышает глубину промерзания грунта на вашем участке. Однако во многих случаях, особенно при большой глубине промерзания грунта строительство ленточного фундамента является экономически нецелесообразным. В этом случае можно построить фундаментные столбы-опоры, уходящие вглубь земли, которые располагаются под углами строения и под местами примыкания стен. Но такие столбы, не связанные между собой не будут иметь той прочности, которую имеет цельная фундаментная бетонная лента.

Выход есть. Между столбами-опорами строится ростверк – верхняя горизонтальная соединяющая силовая линия. Он объединяет отдельные столбы-опоры в единую систему, жесткость которой возрастает в разы.

Ростверк может представлять собой бетонную ленту, опоясывающую столбы фундамента по периметру (и иногда включающую в себя и горизонтальный элемент под внутренними стенами), или сплошную бетонную плиту, которая также может соединять несколько столбов-опор.

Виды ростверков

Классифицировать ростверки можно по их размещению над уровнем грунта. Условно можно выделить три основных типа этих конструкций:

Надземный ростверк (или возвышенный) Наземный ростверк (или повышенный) Подземный ростверк (или заглубленный)

Надземный ростверк

Между надземным ростверком и поверхностью грунта имеется промежуток, таким образом он висит в воздухе, опираясь на столбы фундамента. Такая конструкция позволяет избежать повреждения здания при большой вероятности затопления. Также такой тип фундамента строится на грунте с большой степенью пучения, так, чтобы увеличивающаяся в объемах почва не задевала нижнего края фундаментного ростверка. Такой тип горизонтального силового соединения требует повышенной теплоизоляции перекрытия пола, ведь под ним в буквальном смысле «гуляет ветер». Однако, такой тип фундаментного основания является единственно возможным, например, при строительстве зданий и сооружений в условиях грунтов с вечной мерзлотой.

Схема надземного ростверка

Наземный ростверк

Наземные или повышенные ростверки располагаются вровень с уровнем грунта. Между их нижней поверхностью и уровнем грунта не существует никакого промежутка – нижний край горизонтальной силовой линии лежит непосредственно на земле, или даже может быть несколько заглублен в грунт. В ряде случаев, перед размещением наземного ростверка с поверхности земли снимают верхний слой почвы и под нижнюю поверхность ростверка размещается подушка из грунта, который не подвержен пучению.

Подземный ростверк

Подземный или заглубленный ростверк заглубляется в грунт вашего участка. Также, как и в наземном ростверке при их строительстве под нижний уровень конструкции ростверка должна быть размещена подушка из грунта с низкой степенью расширения при замерзании.

Классификация ростверков по материалу изготовления

Схема подземного,наземный и надземного ростверка

Также ростверки можно поделить на типы в зависимости от материала их изготовления. Ростверк может размещаться как на заранее изготовленных сваях, так и на сваях, которые формируются в процессе строительства или на буронабивных сваях.

Заранее изготовленные сваи могут делаться из специальным образом пропитанного дерева, металлических труб или из железобетона.

Буронабивные сваи формируются непосредственно на участке в процессе строительства. Это является, пожалуй, наиболее простым и дешевым способом формирования свайного фундамента.

Монтаж фундамента из буронабивных свай с ростверком своими руками

Понятие «буронабивные» образовано из двух последовательных действий, в ходе которых формируется заглубленная в землю железобетонная свая.

Сначала по месту разметки фундамента пробуриваются скважины. Их глубина и диаметр определяются исходя их проекта. Обычно диаметр такой скважины составляет не менее 30 сантиметров. На дно скважины размещается последовательно песчаная и гравийная подушка. Затем, в случае хорошей впитываемости грунта на дно скважины можно разместить плотную полиэтиленовую пленку.
Внутрь скважины опускается труба. Они может быть изготовлена практически из любого материала. В индивидуальном строительстве используются как асбестоцементные, так и металлические или полимерные трубы. В крайнем случае в качестве опалубки можно использовать свернутый в трубку лист рубероида.

Монтаж фундамента из буронабивных свай с ростверком

Особенности и основные понятия

Понятие

Ростверк – это так называемая горизонтальная платформа свайного или столбчатого базиса, которая распределяет вес сооружения и равномерно передаёт всю его тяжесть на опоры. А те, в свою очередь, передают нагрузку на грунт.

Другими словами, его предназначение – объединение свай или столбов в цельное рабочее сооружение, что предотвращает неравномерную просадку, растрескивание стен, отсыревание, атаку разнообразных микроорганизмов, насекомых, грызунов, коррозию и разрушение помещения.

Таким образом, качественно сделанный ростверк – это залог долговечности всей конструкции.

Признанные достоинства ростверка

Наш герой известен следующими неоспоримыми преимуществами:

безопасностью;
универсальностью;
многофункциональностью;
практичностью;
надёжностью;
прочностью;
износостойкостью;
долговечностью;
оперативностью возведения;
снижением объёмов необходимых земельных работ;
уменьшением трудозатрат на установку устройства;
низкой себестоимостью;
высокой устойчивостью и несущей способностью;
пригодностью для абсолютно любого участка;
допустимостью использования практически на любом грунте – и песчанике, и глине, и плывунах;
возможностью создания криволинейных объектов;
снижением расхода бетонного раствора (по сравнению с «ленточкой»);
уменьшением тепловых потерь;
снижением уровня вибрации;
разнообразием сырья, предназначающегося для его создания;
возможностью вести строительство в любое время года, правда, если температура не ниже — 10°С.

Конструкция, благодаря грамотно сооружённому ростверку, непременно порадует безупречными техническими характеристиками и очаровательным внешним видом!

Досадные недостатки

Ростверк известен следующими отрицательными «моментами»:

необходимостью в произведении точных расчётов;
невозможностью возведения на подвижном грунте – набухающем и просадочном;
недопустимостью использования при сооружении многоэтажных зданий;
невозможностью возведения подвального помещения;
необходимостью в дополнительных утепляющих материалах.

Преимущества и недостатки

Сваи рассматриваемой опорной конструкции за счет большой глубины погружения обеспечивают отличную устойчивость всему мини ленточному фундаменту сверху. А стоят они гораздо дешевле, нежели железобетонный монолит аналогичной высоты. Причем если опорные столбы сверху связать не бетонной лентой, а металлическим ростверком, то можно еще немного сэкономить. Такой вариант – один из самых недорогих способов создания опоры для частного дома.

По скорости устройства свайное основание с ростверком уступает разве что аналогу только из одних винтовых опор. Плюс фундамент из фундаментных блоков стеновых готово будет дать фору рассматриваемой конструкции. В обоих случаях высокая скорость работ обусловлена отсутствием бетонных работ, когда необходимо ждать несколько недель до завершения набора бетоном прочности.

Если участок застройки имеет уклон, то заливать на нем монолит проблематично и дорого. Без этого типа фундамента на такой площадке вообще обойтись будет сложно. Только с помощью свай здесь получится сделать устойчивую и ровную в горизонтальной плоскости основу для строения. Это одно из главных достоинств основания. Все остальные варианты ему на стройплощадках со сложным рельефом проигрывают сразу.

Еще один неоспоримый плюс – это предельная простота исполнения. Сделать самостоятельно набивные опоры из асбестоцементных труб и бетона внутри несложно. Еще проще выполнить на них небольшую по размерам и массе ленту из железобетона.

Небольшие трудности здесь могут возникнуть лишь при монтаже опалубки на весу. Погружать ее в землю нельзя. Столбы должны приподнимать ростверковую часть над грунтом минимум на 30 см, иначе при сильном пучении она может “поплыть” с опор вместе со зданием сверху.

Подпольное пространство коттеджа на свайном основании с ростверком должно быть закрыто от ветра, иначе постоянные сквозняки под полом выдуют все тепло из здания. Для этого можно использовать фасадные панели из различных материалов либо сделать кладку из красивого облицовочного кирпича. Плюс пол в таком доме обязательно придется утеплять. Эти траты лучше сразу внести в общую смету строительства жилища.

Выводу по ростверку

Опалубка для ростверка предусматривает съемное дно, формирующее гладкую нижнюю поверхность висящей в воздухе балки. В целом же принципиальных различий в отливке разных видов ростверков нет, различия лишь в трудоемкости земляных работ или подъема бетонной смеси в более высокий желоб опалубки. Армирование и заливка бетоном опалубки ростверка также не имеет особых отличий с заливкой ленточных фундаментов.

Ростверк часто называют столбчато-ленточным фундаментом, поскольку он внешне похож на ленточный. Это некорректное название, так как есть серьёзное различие в конструкции, назначении и свойствах. Лента у ленточного фундамента сама, всей поверхностью равномерно передает полную нагрузку на грунт, так как всей поверхностью плотно лежит на земле. Если у неё и есть столбы, то они скорее нужны для увеличения боковой работающей поверхности и особой роли в передаче нагрузок на грунт не играют.

Смысл ростверка – только объединение свай, работающих для передачи точечной нагрузки на грунт, и перераспределение на них общей нагрузки, сам он при этом на грунт нагрузку не передает и никогда не опирается на него, так как связан со сваями относительно слабо и при зимнем пучении грунта от свай его может просто оторвать.

Ростверк используют для относительно нетяжелых 1-3 этажных зданий, а в сейсмоопасных районах только для очень легких и одновременно прочных деревянных, каркасных и сип-панельных домов.
