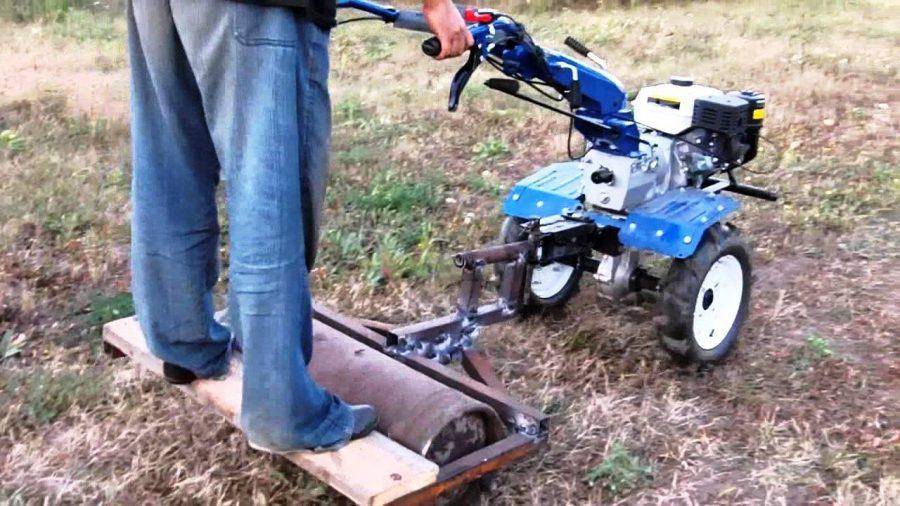

Как сделать каток для мотоблока

Используем пластиковые бутыли

Этот вариант является самым простым и быстрым. На его создание не нужно тратить много средств. Оборудование отлично подойдет для небольшого участка. Чтобы сделать его своими руками, нужно выбрать бутыли, в которых отсутствует ручка. Они должны быть идеально круглыми. После чего их нужно соединить в одну конструкцию. Принцип работы следующий:

  1. Нужно взять две бутылки и установить так, чтобы они соприкасались друг к другу дном. Это позволит расширить полотно рабочей части.
  2. Осталось два бутыля, из которых нужно сделать манжеты. От них отрезается горлышко и дно, а сам пластик разрезается вдоль.
  3. Теперь нужно зафиксировать 2 цельные емкости при помощи манжетов, после чего плотно обмотать готовую конструкцию канцелярским скотчем. Он должен быть плотным.
  4. Конструкция готова, осталось наполнить ее выбранным материалом. Это может быть вода, песок или цемент.

Вес данной конструкции будет составлять около 100 кг. Это весьма неплохо не только для небольших участков, но и для грунтов с тяжелой почвой. Остается только приделать к катку ручку. Некоторые делают ее мягкой, просто привязав к горлышку веревку или ремень. На создание садового катка из бутылей потребуется около 30 минут или 1 час.

Основные этапы работы

Алгоритм создания навесного оборудования для мотоблока включает несколько основных шагов:

  • изображение точной схемы изделия с учетом предполагаемых размеров;
  • подготовка необходимых материалов и вспомогательных компонентов;
  • организация самого рабочего места с удобным доступом к необходимым инструментам;
  • перенос чертежных данных непосредственно на используемые материалы;
  • процесс сборки, а также подгонки полученных компонентов в единое целое;
  • покраска или покрытие лаком, окончательное оформление кузова.

Колеса от автомобиля «Жигули» на мотоблок

Перед постановкой автомобильных колес проанализируйте рельеф, тип грунта на дачном участке, вид работ. При преобладании глинистых субстратов используйте шипованные колесные элементы. Для неровных и каменистых территорий берите резину с фактурным крупным протекторным рисунком.

Для большинства моделей малогабаритных тракторов для дачи в качестве замены отлично подходят любые колеса от автомобиля марки «Жигули». Воспользуйтесь рекомендациями при замене заводских колес на мотоблоке:

  • подготовьте заменяющие заготовки;
  • на внутреннюю поверхность диска приварите металлическую пластину, которая выполнит роль ступицы;
  • высверлите в ней отверстия для крепежа;
  • приварите толстостенную трубу к пластине;
  • просверлите в трубке отверстия под фиксирующий шплинт;
  • поставьте изготовленную полуось с колесом к мотоблоку;
  • закрепите шплинтом;
  • повторите действия для других аналогичных элементов.

Для комфортной работы на грунтах любого типа используйте зимнюю резину. Чтобы утяжелить агрегат, приварите к пластинам ступицы толстые металлические элементы.

Как можно модернизировать самодельный мотоблок?

Мотоблок Архипова многофункционален. Его можно задействовать в качестве плуга, либо же культиватора. Для этого достаточно съемные детали для плуга заменить деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в них картофельные клубни. Чтобы запахать клубни нужно лишь установить на место отвалы и пройтись агрегатом между высаженными рядами.

Сельхозагрегат удобен и при сборе урожая. Используя разные отвалы можно изменять ширину захвата. Агрегат хорош и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями или бороной.

Устройство и схема снегоочистителя

Прежде чем начинать конструирование машины, нужно подготовить расчёты и чертежи. Подготовку будет легче осуществить, если в голове появится чёткое представление визуального образа, принципа работы агрегата и его функционирования.

Как работает снегоуборочный аппарат со шнековой насадкой:

Передняя часть у очистителя состоит из огромного ковша с воронкой, которая собирает большое количество снега. Внутри расположено два винта-транспортёра — это шнек (см. тут как сделать его самому), перемещающие набранную массу в насос. Каждый винт состоит из лезвий, которые вращаются вокруг винта.

Как только двигатель заработал, лезвия начинают вращаться. Каждое вращение врезает острые зазубрины в снег, затем его сменяет второе острое лезвие.

Вращающие транспортёры и винты выполняют следующие основные функции:

  • размельчение снега;
  • добавляют его к насосу.

У транспортёров есть хитрость — они расположены под углом к насосу, что позволяет доводить снег до насоса. При помощи быстрого вращения винта снежная масса с большой скоростью вырывается наружу и относится напором воздуха на большое расстояние.

Внизу «лопаты» прикрепляется подрезная пластина.

Если в структуру универсального аппарата входит электродвигатель воздушного охлаждения, то воздухозаборник нужно обезопасить от случайного соприкосновения электрочасти с мокрым снегом.

Схема подготовки моделирования:

  • Купить, или использовать в наличии имеющийся, двигатель мотоблока. Например, марки Honda (требования: 6,5 л в секунду; автотрансмиссия; передаточное отношение редуктора);
  • Подготовить пластиковую трубу, преимущественно канализационную, диаметром равным 16 см;
  • Понадобиться кровельное железо;
  • Пригодится фанера (толщ.10 мм);
  • Полудюймовая труба;
  • Стальной уголок;
  • Труба взять размером ѕ дюйма;
  • Стальная пластина должна быть равной 120*270 мм;
  • Кондуктор для сверления отверстий;
  • Ось задних колёс.
  • Подшипники скольжения проверить по размеру трубы. Если труба окажется шире внутреннего кольца, то её можно обточить на станке.

Общая ширина самодельной машины приблизительно равна 65 см (ширина захвата равняется 50 см), что удобно для хранения.

Компактный размер мото-снегоочистителя позволяет увеличить маневренность и очищать от снега даже самые узкие дорожки.

Более полная информация на приведенных видео:

Делаем ковш снегоуборочной машины своими руками

Мотоблок пригодится в хозяйстве не только летом, но и в зимнее время. Его часто оборудуют как снегоуборочную машину. Достаточно сделать ковш для мотоблока, и тяжёлую работу будет делать железный помощник.

Ковш для расчистки снега обычно делают из 200-литровой железной бочки. Ещё понадобится полоски из металла, квадратная труба, резиновая и стальная пластины и крепеж – болты, гайки. Из инструментов – плоскогубцы или пассатижи, дрель и сверла по металлу, гаечные ключи, шлифовальная машина, сварочный аппарат.

Болгаркой у бочки вырезаются боковые части. Затем заготовка разрезается на три части. Две из них свариваются по контуру. Оставшуюся треть бочки нужно поделить на металлические полосы, которые будут ножами ковша. В них высверливаются три отверстия диаметром 6 мм для крепления по краю ковша. Вместо бочки можно использовать металлический лист, который надо будет изогнуть путем нагрева.

К нижней части ковша приваривают полоску металла, чтобы сделать его более тяжёлым. Металлическую полоску полностью закрывают резиной для предотвращения износа. Затем ковш прикрепляется к мотоблоку. Для защиты от коррозии самодельный ковш грунтуется и красится.

Превратить мотоблок на колесах в снегоход можно, используя прицеп и зимние колеса. При помощи швеллера прицеп неподвижно закрепляют к раме. Вместо дорогих колес применяют бывшие в употреблении камеры от грузовиков. На каждом колесе спущенная камера закрепляется цепями и снова накачивается. Оборудовать снегоходную машину достаточно просто и самодельными санями.

Гусеничные приставки: особенности устройства и преимущества эксплуатации

Гусеницы к мотоблоку – специальный механизм, помогающий улучшить процесс транспортировки грузов или перемещения самого мотоблока. Преимущество гусеничного механизма в том, что он позволяет покрыть большую площадь поверхности. Это дает возможность равномерно распределять нагрузку, оказываемую на почву при передвижении. Еще один плюс в том, что гусеничное оборудование предотвращает возможность застрять в грязи. Сейчас рынок переполнен предложениями различных подобных приспособлений

Следует обратить внимание на некоторые профилактические моменты эксплуатации устройства:

  • регулярно осуществляйте контроль степени натяжения цепи;
  • покрывайте маслом те части гусеницы, которые трутся друг о друга при движении;
  • осматривайте цепь перед каждым началом работы на предмет неровностей и повреждений.

Мотоблок на гусеницах – полезное приобретение, которое будет выгодно своему владельцу. Причем, кроме возможности купить уже готовый механизм, можно немного потрудиться и сделать его своими руками.

Иная техника, оснащаемая гусеницами вместо колёс

Если разобраться, то на гусеницы можно поставить любую технику независимо от её назначения. И если раньше подобными «экспериментами» занимались лишь гаражные умельцы, коих в России великое множество, то сегодня можно увидеть подобную технику заводского производства.

Гусеницами оснащают не только снегоходы и болотоходы, но и мини-трактора, которые для данных целей изначально не были предназначены. Но особый интерес вызывают серийные автомобили, поставленные на гусеничный ход.

ФОТО: rosvezdehod.ruБолотоходы очень популярны у охотников и егерей

Автомобиль на гусеничном ходу: купить или сделать своими руками

Если рассуждать с точки зрения экономии, то самостоятельное изготовление гусениц для авто более приемлемо. Однако в таком случае следует быть готовым к тому, что придётся часто ремонтироваться в полевых условиях. Но есть и плюсы – несколько поломок, и гаражный мастер знает все слабые места, после чего их усиливает.

Заводской вариант более затратен. Но здесь можно понадеяться на проведённые испытания. Хотя, как показывает практика, и такие гусеничные блоки ломаются в самый неподходящий момент. Предлагаем Вам посмотреть видео, в котором на гусеницы (правда, не своими руками, а в заводских условиях) поставлена «Нива».

Watch this video on YouTube

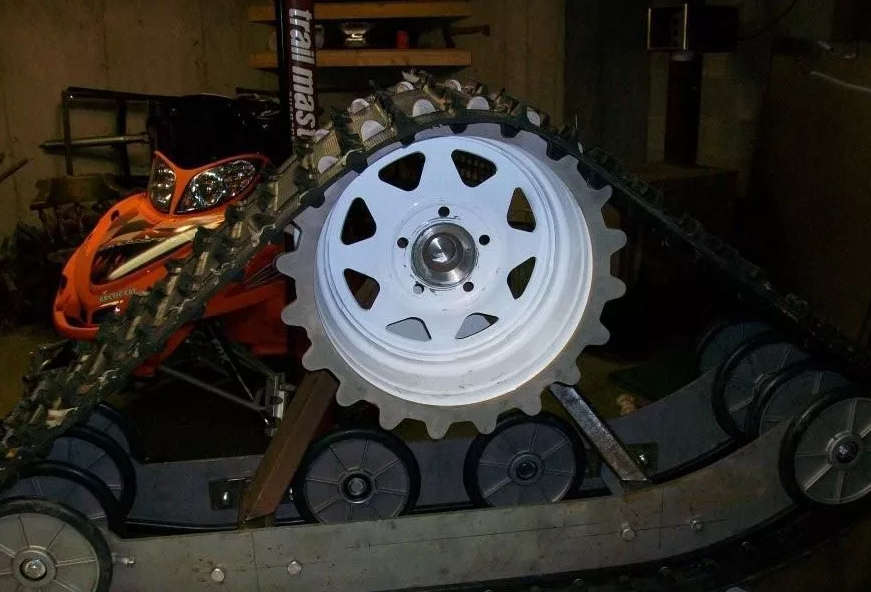

Гусеницы для снегоходов своими руками

Снегоход априори должен быть оснащён гусеницами – без этого он не сможет передвигаться. Однако проблема заключается в том, что они могут выйти из строя.

В таком случае есть 3 варианта развития событий.

  1. Если есть время и желание, вполне можно использовать в качестве самодельной гусеницы для снегохода транспортёрную ленту. Главное − прочно сшить торцы и усилить борта, чтобы не остаться в каком-нибудь сугробе вдали от людей при разрыве соединений. В условиях зимнего леса ремонт гусеницы снегохода своими руками хотя и возможен, но проблематичен.
  2. Обратиться к умельцам, коих всегда можно найти в гаражных кооперативах.
  3. Приобрести новые гусеницы в специализированном магазине. Этот вариант хорош, но может пробить брешь в семейном бюджете.

ФОТО: nifhi.mrc51.ruТакие гусеничные снегоходы собираются умельцами

Самодельный мини-трактор на гусеницах: из чего сделать своими руками

Самым лучшим мини-трактором можно назвать модернизацию мотоблока. Если владелец не желает самостоятельно ставить его на гусеничный ход или для этого попросту нет времени, вполне можно приобрести необходимые узлы.

А после того как гусеницы для мотоблока «Нева» или любого иного приобретены, можно цеплять к нему различное навесное оборудование (плуг, окучник, плоскорезы). Цены на небольшие гусеницы для мотоблоков не слишком высоки, в отличие от длинных элементов, используемых в более крупной технике.

Предлагаем посмотреть в видеообзоре, как выглядит и работает мотоблок на гусеницах.

Watch this video on YouTube

Самодельный вездеход на гусеничном ходу: болотоход своими руками

Вездеходы-болотоходы − это вообще отдельная история. Для многих охотников и рыболовов изготовление вездехода из мотоблока («Нева» или любого другого) на сегодняшний день остаётся единственным выходом. Приобретение подобной техники не каждому по карману. К тому же самодельный агрегат проще ремонтировать в дороге, если сам его собирал по винтику.

Предлагаем Вашему вниманию несколько фотопримеров интересных самоделок из мотоблоков и бензопил, поставленных на гусеничный ход.

ФОТО: hewic.ruvegity.ru.net

ФОТО: guns.allzip.orgНу, а теперь – бонус: несколько фотографий, демонстрирующих высоту полёта фантазии наших умельцев и примеры воплощения её в жизнь.

1 из 6

ФОТО: forum.sakh.com

ФОТО: youtube.com

ФОТО: forum.sakh.com

ФОТО: youtube.com

ФОТО: twitter.com

ФОТО: avatars.mds.yandex.net

Как использовать самодельную технику?

Правила использования снегоуборщика с мотоблоком:

  • заправить двигатель бензином, перевести рычаг подсоса в положение «Запуск», открыть кран и несколько раз дернуть шнур стартера;
  • после этого можно включать зажигание;
  • перед началом работы мотор нужно прогреть;
  • передвигать технику следует медленно, захватывая часть уже прочищенной дорожки, чтобы снег не забивал желоб, и не возникло перегрузки двигателя;
  • струя снега, выходящая из желоба, должна быть направлена в сторону, противоположную от людей, самого работника, находящихся рядом построек;
  • не следует счищать снег с крутых склонов и горок;
  • после завершения уборки двигатель сразу не глушат, ему дают некоторое время поработать для испарения влаги.

После каждого использования снегоуборщик очищают от налипшего снега и загрязнений.

Комплектующие для мотоблока

Использовать мотоблок с разными навесками предстоит в следующих опциях:

  • Обработать почву с помощью плуга, фрезы, бороны, картофелекопалки.

  • Покосить траву и заготовить сено при помощи косилки и граблей-ворошилок.

  • Посадка и посев семян осуществляется с помощью картофелесажалки, овощной или зерновой сеялки.

  • Транспортировку и перевозку грузов обеспечит грузовой прицеп, колёса с грунтозацепами и утяжелителями.

  • Подмести мусор после строительных работ поможет навесная роторная щетка.

  • Снегоуборщик подойдет для очистки слежавшегося или свежевыпавшего снега с территории на расстояние до 15-20 метров.

Принцип действия снегоуборщика и его особенности

Для того чтобы построить что-то, необходимо сначала разобраться, как оно работает. Снегоотвал для мотоблока просто вгрызается в толщу снежного покрова и, таким образом, очищает себе путь, не прикладывая при этом огромных усилий. Проверено, что за минуту работы можно очистить до 12 кубических метров площади. При этом выброс массы из специальной трубы для утилизации осуществляется со скоростью 70 км/ч.

Поэтому можно с уверенностью сказать, что уборка снега мотоблоком ‒ довольно эффективный способ очистки площади. Он позволяет не просто расчистить дорогу, но и убрать снег максимально далеко, чтобы он не мешал движению.

Перед тем как начинать делать снегоуборщик для мотоблока своими руками, необходимо уточнить всю необходимую и важную информацию о предстоящей работе.

Каким будет двигатель – на бензине или электрический? Для этого необходимо четко обозначить место использования такой лопаты для уборки снега. Если вы не планируете выходить за рамки двора, то вам вполне хватит электрического двигателя. А вот в случае дальних очистительных работ лучше использовать стандартный бензиновый мотор.

Какого типа будет снегоуборочное оборудование? Оно бывает нескольких видов, что может существенно отразиться на качестве исполняемых работ в случае неправильно подобранного варианта.

  1. Снегоход-будьдозер. Работа осуществляется на базе переднего отвала. Такой вариант идеален для снега, который слипся или давно лежит.
  2. Шнековый снегоуборщик для мотоблока. Снег попадает в специальную трубу благодаря захватываниям шнека. А уже оттуда улетает на значительное расстояние.
  3. Снегоход-вентилятор. Такая снегоуборочная модель использует для работы особые лопасти. Они поднимают и направляют снежную массу в наклонную трубу, которая и выбрасывает ее в сторону.
  4. Снегоход-пылесос (воздушно-вентиляторный). Принцип довольно простой. Мотоблок снегоуборочный всасывает снег и на большой скорости выбрасывает его уже с другой стороны.

Чертеж прицепа к мотоблоку

Этот прицеп может использоваться как с мотоблоком, так и с легковым автомобилем, и является трансформированным агрегатом. Оснащен простой подрессоренной подвеской.

Одно из назначений прицепа — возможность перевозить мотоблок автомобилем. Узел «Вилка» позволяет погружать и разгружать мотоблок одному человеку без особых физических усилий.

При отсутствии легкового автомобиля, прицеп оснащается кузовом и подсоединяется к мотоблоку. Вместо фрез на мотоблок устанавливаются колеса. У прицепа хорошая подрессоренная подвеска, благодаря чему наблюдается отличная мягкость хода, хорошая продольная устойчивость и практически отсутствует жесткость. Части прицепа способны легко разъединяться, что позволяет компактно хранить прицеп, в разобранном состоянии.

Длинна кузова составляет 2320 мм, ширина 1590 мм, а высота 500 мм. Ширина колеи — 1490 мм. Размеры кузова: длинна 1500 мм, ширина 1200 мм, высота 300 мм. Размер вилки 500х300 мм.

Возможности комплектации

Все части по деталям

Варианты использования прицепа

Размеры прицепа

Главное цель прицепа — перевоз груза. Сам прицеп — это промежуточное звено при транспортировки груза. Следовательно первостепенная задача при создании прицепа — достижение малого веса и хорошей грузоподъемности. Все элементы конструкции прицепа рационально используются. Вес шасси — 25 кг. Вес перевозимого груза — 200 кг. При хранении прицеп занимает очень мало места, и легко помещается в легковой автомобиль.

Чертежи

Зачастую для самодельного прицепа к мотоблоку берут листы из стали или оцинкованные аналоги. Иногда еще используют специальный надежный пластик. Естественно, металлические листы имеют больший срок службы, но пластиковые аналоги обойдутся в меньшую сумму.

Когда материал для самодельной тележки для мотоблока выбран можно начинать составление чертежа, и схем всех несущих элементов: рабочий кузов, водительское кресло, а также рама.

Чтобы выполнить такую работу – не нужно являться конструктором-механиком, но предварительный набросок должен быть составлен грамотно.

Почему необходимо тщательно подготовится? При создании тележки для мотоблока нужно начертить модель, указать на все сложные участки, определится с габаритами, а также учесть все узлы и соединительные детали. В чертеже должны быть предусмотрены ходовые и несущие элементы.

Место для водителя должно быть правильно соединено с основным модулем, а также с поворотным узлом. Присоединять все необходимые узлы непосредственно к мотоблоку необходимо при помощи тупиц и консоли. Нужно изготовить цепной механизм (осевой стержень).

Верхняя ось будет служить опорой, а узел поворотного механизма должен вращаться вокруг оси на подшипниках, которые должны быть защищены качественным антипыльником. Все пустоты вокруг таких подшипников обязательно должны быть заполнены смазочной смесью.

Об классификации и видах прицепов для мотоблока

В условиях развития сельскохозяйственной техники и внедрения технологий улучшающих и облегчающих труд работников появились различные модели тележек и прицепов, применяемые совместно с мотоблоками и выполняющие тяжёлые и трудоёмкие работы касающиеся транспортировки.

В зависимости от используемых типов двигателей мотоблоков, их мощности и использования, можно классифицировать прицепы по следующим группам:

  • Прицепы мотоблоков мощностью от 10 л.с., с грузоподъёмностью от 600кг до 1,2тонн, с размерами: ширина до 1,2 метра, длина от 2-х до 3-х метров;
  • Транспортные прицепы к мотоблокам среднего класса мощностью от 4.8 л.с, с грузоподъёмностью до 600 кг, с размерами: ширина до 1 метра, длина от 1,4 до 1,5 метров;
  • Лёгкие прицепы тележки к мотоблокам мощностью до 4.8 л.с., с грузоподъёмностью до 350 кг с размерами: ширина до 1 метра, длина от 0,85 до 1,15 метра;

Выбор необходимой конструкции прицепа определяется многими факторами: тонажностью, функциональностью, наличием дополнительных функций, но определяющим условием будет мощность мотоблока.

В конструкцию прицепа включены определённые элементы: кузов, колёса на валу со ступицами, каркас с дышлом, крылья над колёсами, сиденье для водителя, возможно применение дополнительных тормозов.

Основу такой тележки составляет кузов, который изготавливают из оцинкованной стали с рёбрами жёсткости, с откидными бортиками.

В соответствии характеристиками использования, различают следующие конструкции прицепов:

  • Стационарный, единый в конструкции прицеп для мотоблока, без съёмных элементов;
  • Прицеп к мотоблоку с бортовыми откидными стенками, с задним и боковыми;
  • Тележка для мотоблока с откидным механическим кузовом и задним откидным бортом;
  • Тележка для мотоблока с откидным гидравлическим кузовом и откидными бортами;
  • Прицеп для мотоблока с установленным дополнительно тормозом ручным, ограничивающим движение самопроизвольное;
  • Тележка для мотоблока в одноосном исполнении с двумя колёсами;
  • Прицеп выполненный в двухосном исполнении, с четырьмя колёсами.

Так же, важным элементом считается материал из которого изготовлена тележка прицепная для мотоблоков. Выпускаются чаще модели из оцинкованной стали, но есть образцы из пластика. Из стали конструкции надёжные, но по стоимости дорогостоящие.

Для перевозки сыпучих грузов лучше использовать тележки с самосвальными устройствами и что бы имелся гидравлический привод, позволяющий выполнять свободно свалку груза. Высота бортов считается важным фактором в применении. Если грузы более крупные, то рекомендуется использование бортов до 60 см. В простом исполнении у прицепа стенки бортов в пределах 35см.

На рынке тележка для мотоблока представлена в вариантах с колёсами разных модификаций; с чугунными ступицами, со стальными ступицами. Лучшим вариантом считаются стальные ступицы. Для изготовления тележек своими руками применяют детали от колес Жигулей и от мотоколяски типа СЗД. Колёса применяются размерами от 10 до 17 дюймов.

Популярными изделиями считаются тележки марки Forza подходящие к мотоблокам Нева и типа ТМП (М), хорошо себя зарекомендовали тележки от МТЗ Беларусь, Зубр, Краз.

Ступицы для мотоблока: как изготовить своими руками?

Необходимость данных приспособлений для мотоблока неоспорима. Разные виды таких элементов конструкции используются для мототехники. Их можно приобрести на рынке мотоблочной техники либо сделать собственноручно. Данный процесс не вызовет затруднений, если точно следовать инструкциям. Достаточно просто сделать ступицу для мотоблока своими руками, используя следующий чертеж.

При изготовлении детали вручную лучше всего использовать материалы наивысшего качества. Существует необходимость того, чтобы элемент был прочным, так как на него ложится большая нагрузка при эксплуатации.

Источник

Конструкционные отличия

Гусеницы для мотоблока Нева в разы упрощают транспортировку груза, передвижение самой техники. Гусеничный модуль закрывает значительную поверхность, мотоблочное устройство едет более ровно, обеспечивает наименьшее давление на дорогу и не буксует на усложненных грунтах. Аппарат на гусеницах может функционировать даже в непогоду, а в солнечную он отличается великолепной маневренностью.

Ухаживать и пользоваться модулем на гусеницах несложно, а соорудить его можно самостоятельно. Главное понимать, что, когда мотоблочное устройство имеет в комплекте именно гусеницы, его скоростной режим будет меньше, но незначительно.

Обратите внимание! Способность техники передвигаться по сложным почвам, транспортировать значительные веса и даже чистить дороги от снежного покрова увеличивается. Мотоблоки на гусеничном ходу в другом абсолютно не отличаются от стандартных мотоблочных аппаратов:

Мотоблоки на гусеничном ходу в другом абсолютно не отличаются от стандартных мотоблочных аппаратов:

  1. Движок подходит 4-тактным с возможностью автоблокировки оси, чтобы техническое средство смогло развернуться, при этом, не оборачиваясь по кругу.
  2. Есть также требование обязательного обустройства водяного охлаждения, которое справиться с перегрузками, из-за которых движок чрезмерно нагревается.
  3. Гусеничный модуль такого типа наиболее эффективен, чем с воздухоохлаждением.
  4. Система сцепки, КПП и редукторная у конструкции стандартной модели. Управлять надо при применении рукояти.

Делая гусеницы к мотоблоку своими руками, необходимо знать, что если конструировать их очень высокими, то центр тяжести мотоблочного аппарата изменится, и он станет иметь проблемы, при поворотах, и даже нагибаясь вбок. Надо вторую ведомую ось делать длиннее на 2 см. Также применив втулку получится расширить базу колес, уже имеющуюся у мотоблочной конструкции.

Конструктивные составляющие

Конструкция агрегата включает в себя несколько основных составных частей. Рассмотрим каждое из них.

  1. Рама. Ее производят преимущественно из уголка, выполненного из стали, применяют круглые и прямоугольные обрезки трубы. Эта основная часть изделия должна быть особо прочной и выдерживать значительные нагрузки. Тележка эксплуатируется на неровных участках земли, следовательно, рама подвергается серьезному воздействию.
  2. Водило. Это заготовка для оси колес, выполненная из стального круга, имеющего диаметр 3 сантиметра. Длина оси составляет около 100 мм, и она крепится угловыми опорами при помощи сварки к лонжеронам и корпусу шарнира.
  3. Кузов агрегата делают из досок шириной 2 см, скрепляют дополнительно уголками из стали. Далее укрепляют на раме при помощи прочных балок, изготовленных из деревянных брусков со сторонами 5 см.
  4. Колеса для тележки могут использоваться от самого мотоблока, причем лучше применять их сразу вместе со ступицей, чтобы не разбирать. Ось с обеих сторон подтачивают до совпадения диаметра подшипников. Перед установкой нужно заняться монтированием ступицы. Основным способом при этом действии является напрессовка. Задняя сторона ступицы растачивается и надевается на ось. Главное при этом не допустить перекоса. Следом необходимо установить колесные диски на штифт и крепко затянуть гайки надеть колпаки.

Телегу для мотоблока можно сделать своими руками

  1. Консоль используется для сцепления мотоблока с тележкой. Вверху она крепится кронштейнами с навесными устройствами, а внизу при помощи подшипников закрепляется поворотный узел. Все соединения необходимо хорошо смазать и прикрыть специальными пыльниками, чтобы грязь и влага не повредили технику. Если изделие используется очень часто и с тяжелыми нагрузками, консоль делают, используя шарниры. В продольный шарнир вставляется дышло, и крепится при помощи упорного кольца. При этом способе колеса мотоблока и телеги образуют, так называемую, независимую подвеску, при этом агрегат станет управляться значительно легче, передвигаясь по неровной земле.
  2. При помощи поворотного узла водитель получает возможность сидеть на деревянном кресле между кузовом и мототехникой. Руками он держит рычаги управления, а ноги ставятся на подножку, выполненную из уголков и предназначенную для удобства и позволяющую не уставать конечностям при длительной работе.

Изготовление кузова

Сам кузов не потребует особых знаний и умений при выполнении. Главное, определиться с размерами телеги на мотоблок.

Самый простой способ сделать кузов – это применить доски, закрепляя их по углам уголками из прочного и толстого металла. Доски выбирают толщиной не менее 2 сантиметров. Так как устройство предполагает погрузку, разгрузку и перемещение вещей и грузов, то рекомендуется борта агрегата изготовить откидывающимися. Дно чаще всего выполняют также из дерева, но для большей надежности и долговечности, лучше всего использовать металлические листы толщиной более 2 миллиметров.

Это увеличит общий вес конструкции, но такая самодельная техника прослужит долго и без нареканий. Нужно учитывать длину и ширину кузова, чтобы они соответствовали габаритам самого мотоблока и его максимальной мощности. Для удобства и комфорта водителя при выполнении работ, если есть такая возможность, перед кузовом устанавливают приспособление, где будет сидеть человек, в качестве которого лучшим выбором станет кресло из автомобиля.

Как сделать своими руками

Сначала подготавливается вал и разрабатывается система вращения. Для воплощения сложных решений понадобятся специальные навыки и токарное оборудование. Можно упростить технологию, приобрести готовые ступицы, демонтировать их прицепа или снять с тележки.

Если в качестве вала используется труба, рекомендуется заварить торцы, а вовнутрь засыпать песка. Некоторые мастера забывают, что производительность приспособления зависит от веса укатывающего элемента.

На следующем этапе варится рама. Некоторые умельцы усиляют углы металлическими пластинами или косынками. Многие устанавливают подножку или приваривают сидение от велосипеда. В производственном газонном катке отсутствуют места для стояния или кресла, поэтому все доработки зависят от изобретательности мастера.

Маневренность мотоблока с катком зависит от способа сцепки. Настоящие умельцы создают сложные конструкции, позволяющие даже разворачиваться на месте. Некоторые мастера используют примитивные соединения, запчасти от старых прицепов или покупные фаркопы. Кстати, если тип соединения жесткий, а сцепное приспособление слишком короткое, то каток будет срезать углы, не вписываться в повороты, и на нем можно будет работать только на прямых отрезках.

Самодельный каток пригодится при выравнивании почвы, высеивании газона и сидератов, укладке рулонного газона и тротуарной плитки. Если на даче остался ненужный газовый баллон, есть несколько металлических уголков и старая тележка, то такое устройство под силу собрать самому.

Главные особенности применения

Барабан у садового катка полый. Благодаря этому, инструмент весит 10-18 кг и легко перевозится.

Перед применением, барабан заполняют через специальное отверстие балластом, причем от выбора последнего зависит вес инструмента:

  • вода: самый легкий вариант;
  • песок: средний;
  • цемент: самый тяжелый.

Лучше использовать воду, если ее веса достаточно для решения поставленных задач. В этом случае опорожнить барабан будет проще, чем высыпать из него песок или цемент. В некоторых моделях ввиду отсутствия антикоррозионного покрытия использование воды в качестве балласта не допускается. Снабженные таким покрытием катки часто называют водоналивными.

Садовый каток используется только для уплотнения грунта. Не следует пытаться сглаживать им кочки, особенно если к качеству выравнивания предъявляются высокие требования (устройство газона, площадка под каркасный бассейн и пр.). Бугры предварительно срезаются лопатой и только потом применяют каток.

Чертежи и рекомендации, как можно собрать мотоблок

Мотоблок, собранный самостоятельно, имеет огромное преимущество перед покупными аналогами. Все размеры мотоблока и конструкцию можно адаптировать под себя и свои нужды

Если нужно совместить плуг и снегоочиститель, это вполне возможно, а если важно наличие гусениц и вместительного прицепа, такой вариант тоже вполне достижим. Размеры мотоблоков колеблются от небольших агрегатов весом менее 10 кг до настоящих мини-тракторов с огромным набором полезных функций и скоростью до 60 км/ч. Все чертежи можно без труда найти в интернете, и, приложив немного старания, они подгоняются под конкретные нужды

Здесь не понадобится инженерное образование, достаточно практического опыта работы с металлом и чтения чертежей

Все чертежи можно без труда найти в интернете, и, приложив немного старания, они подгоняются под конкретные нужды. Здесь не понадобится инженерное образование, достаточно практического опыта работы с металлом и чтения чертежей.

Для того чтобы упростить задачу, можно воспользоваться помощью многочисленных видео по сборке самодельных мотоблоков своими руками в домашних условиях. В видео можно увидеть все детали процесса изготовления, которые невозможно указать в полной мере на сборочных схемах. Опыт народных умельцев за несколько десятков лет накопил целую энциклопедию отработанных решений. Воспользовавшись этим богатым опытом, можно избежать многих ошибок, а в конечном итоге привнести что-то свое в эту копилку.

В этом видео вы узнаете плюсы и минусы самодельного мотоблока:

Снегоходы из мотоблока на колесах

Рассмотрим, как изготавливают снегоходы из мотоблока на колесах. Колеса для самодельного снегохода должны быть подобраны мощные, так как это обеспечивает собственную безопасность и легкое управление. Могут быть использованы камеры от Урала или КамАза.

Есть несколько способов собственноручного создания колес, которые предполагают металлическую основу со встроенной внутрь камерой. Главным условием при создании вездехода на колесах является оснащенность 3 или 4 колесами.

При установке колес для данного снегохода подбираются шины низкого давления или камеры от больших автомобилей. Их надевают на стандартные диски и закрепляют цепями. Двигатель мотоблока потребляет мало горючего, поэтому высокая автономность снегохода собственного производства позволит передвигаться на длинные расстояния.

Преимущество гусеничного снегохода. В зимнее время мотоблоки на гусеничном ходу намного предпочтительнее. Большая площадь покрытия способствует правильному распределению нагрузки и оказанию давления на грунт. Гусеничная приставка никогда не застрянет в снегу или ином неустойчивом покрытии, чего не скажешь о колесах.

Описания различных конструкций самодельных гусеничных снегоходов, а также информацию (пошаговые фото изготовления, видео, подробные чертежи), как переделать мотоблок в зимний вездеход на гусянках, можно с легкостью найти в интернете. Видео с описанием снегохода, сделанного своими руками, можно посмотреть ниже.

Выясним, во сколько обходятся самодельные снегоходы из мотоблока. Если сравнить готовый снегоход с самодельным, то разница в цене получится значительная. Самодельный обойдется в 5 раз дешевле. А если у вас в наличии будут некоторые детали, то и того меньше. Что касается надежности машины, то при собственноручном изготовлении к выбору деталей мастер подходит основательно, подбирая самые надежные детали. В результате выходит мощная, везде проходимая конструкция.

Рассмотрим отзывы фермеров и огородников. Люди считают, что создать снегоход из мотоблока своими силами целесообразно, хотя бы потому, что самая примитивная готовая машина стоит в пределах от 3,5 до 5 тыс. долларов. Цена лучших моделей начинается от 10 тыс. долларов. Даже приобретая новые детали для сборки снегохода, машина обходится в несколько раз дешевле. На форумах можно встретить много положительных отзывов людей, рассказывающих о своих незабываемых ощущениях от катания на снегоходах, собранных своими руками. Они с удовольствием делятся своим опытом и знаниями с новичками, желающими сконструировать подобную машину.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
