Фрезерные станки с ЧПУ своими руками по дереву

Фрезерование деталей в домашних условиях

Определяясь с типом станка, нужно отталкиваться от работ, которые можно выполнять с его помощью.

  1. Поверхности деталей, добиваясь получения нужных плоскостей.
  2. Создавать пазы, в которые в последующем будут устанавливаться шпонки, например, для монтажа шкивов или зубчатых колес на валах.
  3. Нарезать зубья на шестернях или звездочках, эти детали применяют в трансмиссиях машин или коробках перемены передач.
  4. Придавать оригинальную форму литым или кованым изделиям, фрезерование производится по специальным программам или моделям (оригиналам).
  5. Пропиливать углубления для прохода жидкостей или газов в специальных устройствах.
  6. Изготавливать оригинальные медали, жетоны, значки и другие эксклюзивные малоразмерные изделия.

Мини-фрезерный станок по металлу своими руками

Мини- фрезер ручной сборки состоит из электропривода из дрели, прикрепленной к станине. Чтобы собрать мини-фрезер, понадобятся следующие материалы:

  • Металлические уголки № 25
  • Швеллер
  • Автомобильный домкрат
  • Квадратная труба профилем на 20
  • Штырьки из металла для осей
  • Плотная фанера
  • Конус Морзе
  • Электропривод мощностью 400 вт
  • Сверлильный патрон

Первым делом необходимо изготовить станину из швеллера, в итоге должна получиться сварная конструкция в виде буквы П. Далее, из металлического уголка, который прикрепляется болтами к колонне, изготавливаются вертикальные направляющие для передвижения фрезерной консоли. Непосредственно вертикальное передвижение консоли фрезера будет осуществляться с помощью автомобильного ромбовидного домкрата по амплитуде в 10см. Направляюще консоли изготавливаются из профильной трубы, к которой прикрепляются штырьки из металла с резьбой. Амплитуда перемещения вбок составляет 13 см, а по горизонтали – примерно 9 см.

Из толстой фанеры изготавливается рабочий стол, который закрепляется к металлическому каркасу винтами. Чтобы добиться максимальной прочности рабочей поверхности, фанеру облицовывают текстолитом. Для этого вырезается заготовка в соответствии с размерами фанеры с припусками 25 мм. На текстолитовую деталь, а также на поверхность фанеры наносится клей, после склеивания процедура повторяется на оборотной стороне.

Из уголка и профильной квадратной трубы нужно сварить тиски, которые устанавливаются на столешницу, прикрепляясь саморезами. К приваренным перемычкам в станине прикрепляется дрель шпинделем книзу. К нему присоединяется конус Морзе со сверлильным или цанговым патроном. С помощью такого мини-агрегата можно обрабатывать или изготавливать изделия из мягких металлов – бронзы, алюминия.

Данная модель фрезера отличается тем, что сама дрель неподвижна, а перемещается только консоль с деталью. Существует второй вариант подобного фрезера, когда изделие находится неподвижно, а дрель перемещается с помощью лифта вдоль станка. Чтобы изготовить лифт, необходимо вырезать из текстолита опорную пластину, установить на столешницу. К пластине прикрепляется пара параллельных стоек, по которым будет передвигаться каретка (с помощью толкающего механизма) с прикрепленным мини-фрезером. Лифт должен быть устойчивым, жестким, чтобы не возникало ни малейшего люфта, который может испортить изделие при обработке.

Обзоры станков

Напоследок рассмотрим некоторые популярные и относительно недорогие модели станков, которые хорошо себя зарекомендовали. К таким относится:

Модели станков

Волжанин-1

Волжанин-1 представляет собой небольшой фрезерно-гравировальный станок отечественного производства. Он способен работать в трех плоскостях, что позволяет выполнять как двухмерную, так и 3D фрезеровку.

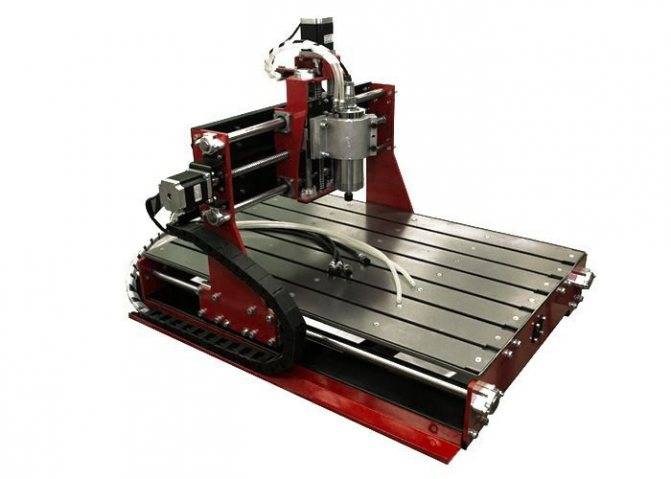

На фото: Волжанин-1 — мощный настольный фрезерный станок с ЧПУ от отечественного производителя

Характеристики. Данный аппарат обладает следующими характеристиками:

ХарактеристикиЗначение
Рабочая зона горизонтали, мм400х450
Рабочая зона по вертикали, мм140
Точность, мм0,1
Тип силового агрегаташаговый
Частота вращения6000-24000 об/мин
ОхлаждениеВодяное
Мощность2,2 кВт

В результате станок позволяет работать с любыми породами древесины, полимерными материалами, оргстеклом и даже цветными металлами.

Стоимость. Волжанин-1 стоит около 300 000 рублей. Имейте в виду, что все цены актуальны весной 2021 года.

Zaxis — надежный и относительно недорогой фрезерный станок от отечественного производителя

Zaxis

Zaxis — это еще один компактный фрезерно-гравировальный станок российского производства. Он обладает меньшей мощностью чем Волжанин-1, но не уступает ему по функциональности, к тому же стоит значительно дешевле.

Производитель обращает внимание на высокую надежность аппарата благодаря использованию качественных комплектующих итальянского, российского и китайского производства. Характеристики:

Характеристики:

ХарактеристикиЗначение
Рабочая зона, мм590х405х130
Точность, мм0,05
Тип силового агрегаташаговый
Частота вращения0-24000
Тип охлажденияВодяное
Мощность, кВт1

Zaxis может работать со всеми типами древесины, полимерами и цветными металлами.

Стоимость. Цена данного аппарата составляет около 120000 рублей.

Minimo 6090TT — многофункциональный настольный станок с большой рабочей зоной

Minimo 6090TT

Minimo 6090TT — это фрезерно-гравировальный станок от китайского производителя. Данный аппарат имеет достаточно большое рабочее поле по трем осям

Кроме того, производитель обращает внимание на простой и интуитивно понятный интерфейс, упрощающий работу со станком

Характеристики:

ХарактеристикиЗначение
Рабочая зона, мм615×905×90
Точность, мм0,05
Двигательшаговый
Скорость вращения6000-24000
Тип охлажденияВодяное
Мощность, кВт1,5

Область применения у аппарата такая же, как и у описанных выше станков.

Стоимость. Minimo 6090TT стоит 195000 рублей.

LTT-К6090 — мощный фрезерный станок с ЧПУ от китайского производителя

LTT-К6090

LTT-К6090 — это достаточно мощный фрезерный станок китайского производства, который пользуется популярностью благодаря надежности и функциональности. Как и все вышеперечисленные собратья, он способен выполнять как двухмерное фрезерование, так и трехмерное.

Характеристики:

ХарактеристикиЗначение
Рабочая зона, мм600×900×90
Точность, мм0,025
Тип силового агрегаташаговый
Частота вращения0-24000
ОхлаждениеВоздушное
Мощность, кВт2,2

Стоимость. Цена LTT-К6090 составляет около 240 000 рублей.

Aman 3040 Lite — недорогой китайский фрезерный станок с ЧПУ компактных размеров

Aman 3040 Lite

Aman 3040 Lite представляет собой мини-фрезерно-гравировальный станок китайского производства. От описанных выше собратьев он отличается более компактными размерами и меньшей мощностью шпинделя.

Характеристики:

ХарактеристикиЗначение
Рабочая зона, мм520х600х460
Точность, мм0,01
Тип силового агрегаташаговый
Частота вращения1000-14000
ОхлаждениеВоздушное
Мощность, кВт0,5

Стоимость. Цена аппарата составляет 118 000 рублей.

Вот, собственно, и все настольные модели фрезерных станков с ЧПУ, о которых я хотел вам рассказать.

Основные этапы проектирования

Фрезерный станок собрать можно только после разработки проекта. Для начала рассматриваются основные вопросы:

  1. Предназначение создаваемого оборудования. Станок может использоваться для обработки дерева или металла. Можно сделать и универсальный вариант исполнения, который подойдет не только для выполнения фрезеровальных операций, но сверления и гравирования. Область применения зависит от типа используемого патрона для фиксации режущего инструмента.
  2. Требуемая площадь для установки и доступность рабочего пространства. При создании станка для домашней мастерской сразу выбирается место установки. Стоит учитывать, что для наладки оборудования и размещения заготовки требуется довольно много свободного пространства.
  3. Какие материалы в большей степени подходят для создания несущей конструкции и основных элементов: металл, дерево или фанера. В большинстве случаев применяется сталь или алюминий. Если создается оборудование для обработки дерева, то несущая конструкция может создаваться из деревянного бруса. Это связано с тем, что на станок будет оказываться небольшая нагрузка.
  4. Допуски и требуемая точность обработки. Изготавливаемые детали характеризуются тем, какой точности выдерживаемые размеры. Чем выше точность, тем более жесткой должна быть конструкция. Во время механической обработки может возникать вибрация, которая приводит к снижению точности размеров и качеству поверхности.

3 Пошаговое руководство по сборке

Сначала нужно изготовить колонну и станину. Эти элементы делаются из металлического швеллера. Вам требуется создать конструкцию, которая будет похожа на букву П. Нижняя поперечина в данном случае будет выполнять функцию основания фрезера.

Дальнейшая последовательность ваших действий такова:

Из стального уголка делаете направляющие элементы. По ним консоль собираемого своими руками станка будет передвигаться в вертикальном направлении. Уголок желательно хорошо отшлифовать. К колонне он крепится подходящими по размеру болтами.
Из профильного квадратного трубного изделия сооружаете направляющие для рабочего стола самодельного станка. Вам потребуется просверлить отверстия в трубе и вставить в них металлические штыри

Обратите внимание! На них нужно сразу же сделать резьбу.
За передвижение рабочего стола будет отвечать автодомкрат. Он позволит перемещать консоль на 10–12 см

Для обработки не очень крупных деталей этого вполне достаточно.
Из фанерных листов делаете столешницу. Созданную конструкцию закрепляете метизами. Специалисты советуют использовать нержавеющие винты (приобретайте крепеж с утопленными головками).

Сборка оборудования для фрезерования металла

Теперь из квадратной трубы и металлического уголка свариваете тиски (чертежи этих элементарных приспособлений доступны в интернете). Полученное зажимное приспособление посредством саморезов необходимо прикрепить к столешнице. Через тиски также потребуется пропустить стальной штырь с нанесенной на него резьбой. Далее все просто:

  1. Устанавливаете дрель в станину (шпиндель электроинструмента должен смотреть вниз), крепите ее гайками и винтами. Желательно, кроме того, приварить к станине небольшие перемычки, а затем присоединить к ним метизными изделиями дрель. В этом случае устойчивость приводного приспособления будет намного выше.
  2. Монтируете конус Морзе на шпиндель, а затем цанговый (можно использовать и сверлильный) патрон.

Вот, в принципе, и все. Вы получили в свое распоряжение неплохую самодельную конструкцию. В ней при работе передвигается консоль, на которой фиксируется фрезеруемая деталь. А сам фрезер остается неподвижным.

Задача

Вообще говоря, «на скорую руку» делаются бутерброды и салаты, романтический ужин можно соорудить на скорую руку, но не станок. Тем не менее, я вынес это словосочетание в заголовок статьи. Почему? Попробую объяснить.

«На скорую руку» это значит технологично для домашнего производства. Т.е. станок должен быть сконструирован так, чтобы его можно было изготовить, используя минимальный набор самых обычных слесарных инструментов. Буквально, если у вас в арсенале имеется электролобзик с пилкой по металлу, сверлильный станок, плашки-метчики и напильник, то этого должно быть достаточно. На худой конец, сгодится простая ножовка по металлу и дрель.

Кое-кто скажет: «Ну, ты загнул, товарищ! Так не бывает», и будет прав. Так действительно не бывает. Потому что, если фрезерные работы можно исключить полностью, то без элементарных токарных работ нам не обойтись, значит, работ этих должно быть совсем не много, все остальное – ручками, на кухне.

Ставя перед собой такую задачу, надо хорошо понимать, что осуществить задуманное можно только при условии широкого применения покупных комплектующих и стандартных алюминиевых профилей. Направляющие – этакие краеугольные камни портального гравировально-фрезерного станка – тоже придется купить, а они дорогие. Так что, «на скорую руку» не значит дешево!

И последнее соображение. «На скорую руку» ассоциируется с понятиями просто и быстро. Если с определением «просто» можно согласиться, то быстро вряд ли получится. Изготовление даже простых деталей может затянуться на неопределенный срок, но как говорится, «терпение и труд – все перетрут».

Подытожим:

  • Для фрезерования бальзы, фанеры, дерева, пластиков и тонких (до 2 мм) алюминиевых сплавов.
  • На линейных шариковых направляющих и зубчатых ремнях.
  • Рабочее поле не менее 1000х300х90.
  • Разрешение позиционирования не хуже 0,1 мм.
  • Скорость позиционирования не менее 2 м/мин.

Другие функциональные детали

Их перечень таков:

  • Опорная плита. Гасит волны упругости.
  • Плата привода для погашения вибраций.
  • Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
  • Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
  • Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Схема бокового упора такова:

Он может иметь такую конфигурацию:

Элементы системы

  • Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
  • Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
  • Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
  • Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Чертёж:

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

Назначение деревообрабатывающих станков

Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками. Большинство устройств являются многофункциональными, они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.

Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.

Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.

Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.

Применение фрезерных станков по дереву

Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:

  • снятие четверти;
  • сверление;
  • выемка пазов;
  • создание глубины и углублений заданной формы.

К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины

Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях

Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок. Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.

Конструкция фрезерного станка

Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией. Фрезер представляет собой стальной режущий инструмент цилиндрической формы, очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.

Фрезерный станок состоит из следующих деталей:

  1. Столешница.
  2. Параллельный упор.
  3. Пылесос, который используется для удаления стружки.
  4. Станина.
  5. Шпиндель.
  6. Подающая салазка.

Изготовление станка CNC из дерева на базе Arduino

В статье речь пойдет о том, как своими руками можно сделать ЧПУ станок из дерева. В качестве электроники автор решил использовать Arduino UNO R3, GCode Sender и GRBL. Уникальность идеи в том, что станок сделан из дерева, что делает его сборку проще и доступнее. Сложнее всего собирается механическая часть, подключить электронику не составит большого труда.

Материалы и инструменты для изготовления: — резьбовые валы; — фанера; — болты и гайки; — шариковые подшипники; — шаговые двигатели типа Nema 23; — для шаговых двигателей нужны драйвера TB6560; — питается установка от напряжения 24 В 15 А; — Arduino UNO R3; — металлические втулки, а также втулки из нейлона (можно из капролона или фторопласта); — провода.

Шаг первый. Делаем основание станка (ось Х)

Для изготовления основы понадобится несколько брусков, в которых нужно будет просверлить несколько глухих и сквозных отверстий. Затем устанавливают металлические валы, они служат в качестве привода для оси Х.

Резьбовой вал устанавливается по центру, а по бокам устанавливаются два стальных вала в качестве направляющих. Когда резьбовой вал вращается, каретка перемещает резьбовой стол по оси Х.

Брусок должен быть как можно толще, так как чем тяжелее будет основа, тем надежнее будет стоять станок во время работы. А это, в свою очередь, повышает качество изготовления во время работ.

Шаг второй. Создаем ось Y
Шаг третий. Создаем ось Z
Шаг четвертый. Сборка конструкции
Шаг пятый. Электронная часть устройства

Шаг шестой. Программная часть устройства

На следующем этапе нужно загрузить программное обеспечение, которое будет управлять станком. Процесс это не сложный, нужно загрузить код с помощью программы XLoader на плату Arduino. После этого нужно открыть GCodeSender, чтобы соединить плату Arduino с персональным компьютером. После этого плата будет готова для управления станком CNC. Вот и все, станок готов, можно испытать его на деле. Чтобы задать нужные параметры для обработки объекта, нужно использовать любые чертежи из программы CAD. Далее с помощью программы CAM формируется код G. Для этих целей удобно использовать программу MasterCam X7. В ней есть уже и CAD и CAM. cnc.rar (скачиваний: 2281)

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Фрезеровальное оборудование

Создать ЧПУ выжигатель своими руками или фрезерный станок можно для того, чтобы существенно сэкономить, так как предложение Arduino, CNC или других производителей обходится дорого.

В домашней мастерской чаще других встречаются фрезеровальные станки. Они применяются для получения корпусных изделий, гравировки, сверления и выполнения других операций

Прежде чем создавать ЧПУ фрезер своими руками нужно уделить внимание следующим моментам:

  1. Проводится выбор наиболее подходящего двигателя по параметрам. Основное вращение получает режущий инструмент от электрического двигателя через привод.
  2. Рассчитывается то, насколько большим должен быть корпус станка и какие нагрузки будут возникать. Станина создается в зависимости от того, каких размеров будут обрабатываемые заготовки.
  3. Проводится подбор наиболее подходящих линейных подшипников, а также шарико-винтовой пары. Большинство узлов имеет клиноременную передачу в качестве привода.
  4. В большинстве случаев фрезеровальное оборудование имеет вертикальную компоновку. Станина служит для размещения рабочего стола, вертикальная стойка для шпиндельной бабки. Вращение передается режущему инструменту, движение в продольном и поперечном направлении столу или шпиндельной бабки. Подача осуществляется в вертикальном направлении, для чего на вертикальной стойке размещается направляющей.

Как изготовить своими руками?

Модели заводского типа имеют довольно высокую стоимость, поэтому токарно-фрезерный станок по дереву с ЧПУ вполне можно изготовить самостоятельно. Нужно только правильно подобрать подходящие элементы и составить схему. Читать тут — фрезерный станок своими руками: самодельный сверлильно-фрезерный по металлу и дереву.

Необходимые инструменты

Основные составляющие, которые понадобятся для создания токарно-фрезерного станка по дереву с ЧПУ:

  • станина. В большинстве случаев используется в виде деревянных брусков, которые имеют конструкцию решетки. Передняя бабка закрепляется стационарно, заднюю можно менять;
  • электродвигатель и механизм передачи крутящего момента;
  • монтаж ручного фрезера. Закрепляется в верхней части станины на самодельный блок.

Изготовление станины

Данная деталь фрезеровочного станка по дереву с ЧПУ представляет собой монолитный элемент, который отличается повышенной устойчивостью. Для изготовления станины чаще всего рекомендуется использовать металл, так как деталь должна быть жесткой. Также применяется в виде материала и дерево, но тогда оборудование не будет рассчитано на высокую нагрузку.

Подручник

Деталь состоит из двух элементов, которые выполняются из стальных уголков. Стыковка уголков происходит с помощью сварки. В итоге получается 2 отрезка, один короткой длины, другой длинной. Короткий отрезок используется в качестве основания подручника. Далее, создается ответная рама, для ее создания используется стальная пластинка. Затем устанавливается зажим направляющего элемента. Следующим устанавливается гильза в уголок, устройство фиксируется и соединяется с помощью сварки. Готовая деталь стыкуется с выступающей полкой уголка.

Привод и трансмиссия

Привод должен быть с большой мощностью, чтобы хватало обрабатывать детали. Чаще всего применяется деталь с мощностью от 1200 до 2000 Вт.

Передняя бабка

Рекомендуется купить готовые изделия. Элемент включает в себя две составляющие, которые относятся к группе подшипников. Для самостоятельного изготовления требуется металлообрабатывающий станок.

Важно!
При самостоятельной сборке высота оси шпинделя над основанием должна быть менее 12 см.

Задняя бабка

Процесс изготовления этой детали считается менее сложным. Деталь включает в себя 4 элемента:

  • основание (чаще всего применяют стальной уголок);
  • направляющая (трубка, в задней части которой устанавливается пробка с отверстием);
  • внутренняя трубка;
  • приводной винт.

Передняя и задняя бабки обязательно устанавливаются на одной линии. Самодельный токарно-фрезеровочный станок по дереву с ЧПУ рекомендуется сначала протестировать на мягких материалах, чтобы убедиться в качественной работе. Далее, можно использовать оборудование для требуемых целей.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Инструкция для начинающих операторов станков ЧПУ – «СПРУТ-Технология»

Это и называется параметрическое моделирование.

Для знакомства с такими программами перейдите по ссылкам: Inventor SolidWorks OnShape Компас 3D Creo

Рокомендуеемые программы (CAD системы): при выборе программы стоит думать не тоько о простоте но и перспективности и функцианальности. Проектировщикам без опыта Я советуею рисовать 3D модели в веб приложении Tinkercad. Tinkercad работает в браузерах, которые поддерживают 3D функционал: Chrome, Firefox, Yandex.

Этап II — объяснить станку как обрабатывать заготовку для получения детали

После получения модели, вам необходимо объяснить станку как (с какой скоростью, каким инструментом а главное, по какой траектории) обрабатывать заготовку для получения запланированной детали. Все это называется технологический процесс. Для написания техпроцесса используются CAM системы ли как ее называют — программа для ЧПУ .

Для написания техпроцесса Я рекомендую Вам использовать программу SprutCAM. Это полнофункциональная профессиональная CAM система от отечественного разработчика, незаменима при программирование станков с чпу для начинающих

  • Задача — объяснить станку как обработать деталь
  • Решение — написать техпроцес в CAM системе

В CAM системе определяется траектория движения инструмента, далее эта информация переводится в специализированный язык G кодов (на рисунке), которые понимает сам станок с ЧПУ.

Принцип работы

Обработка древесины на фрезерном станке выполняется с помощью специального режущего инструмента – фрезы. Фреза фиксируется в каретке, с помощью которой можно регулировать высоту режущей кромки. В процессе работы фреза вращается с очень высокой скоростью, благодаря чему поверхность изделия получается идеально гладкой.

Ассортимент фрез для обработки дерева широк, легко подобрать инструмент для любого вида работ. Чаще всего используются:

  • концевые фрезы, внешне напоминающие обычное сверло;
  • дисковые, являющие собой зубчатые колеса с острыми зубьями;
  • фрезы со сферической режущей кромкой;
  • многоуровневые фрезы, позволяющие изготавливать фасонные изделия.

При выполнении большинства операций вал фрезерного инструмента не совершает поступательных движений, а заготовка пододвигается к его режущей кромке. Некоторые работы требуют взаимного передвижения, что реализуется дополнительными устройствами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
