Виброопоры для токарных и шлифовальных станков

Нестандартные конструкции

Зачем для обработки десятка другого плиток делать полноценный вибростанок? Если изготовление своего вибростола нужно не для постоянной работы, то можно обратить внимание на упрощенные конструкции, которые получится собрать в течение часа, а задачу свою выполнят на достаточно высоком уровне. На видео пример работы одной из них: На видео пример работы одной из них:. По периметру щита можно сделать бортики, чтобы формы с него не слетали, Заливается раствор, формы ставятся на щит и постукиванием молотка вызывается его вибрация, сила которой регулируется в полном смысле этого слова «вручную»

Щит, при необходимости, получится прикрутить к покрышкам парой шурупов

По периметру щита можно сделать бортики, чтобы формы с него не слетали, Заливается раствор, формы ставятся на щит и постукиванием молотка вызывается его вибрация, сила которой регулируется в полном смысле этого слова «вручную». Щит, при необходимости, получится прикрутить к покрышкам парой шурупов.

Конструкцию можно усложнить, если в хозяйстве есть электродвигатель. Он прикручивается к щиту, на вал крепится эксцентрик… И молоток можно отложить в строну.

Из перфоратора или ударной дрели

На ребре деревянного щита или листа железа (перпендикулярно поверхности) крепится стальная пластина. На другой конец крепится что-то упругое (тряпки, кусок резины) и все это упирается в стену. К стальной пластине подводится перфоратор и вибрация получается не хуже чем при способе с покрышками.

Вместо сверла можно использовать кусок трубы – толщина подбирается в зависимости от возможностей патрона перфоратора.

Таким нехитрым способом можно быстро сделать вибростол формовочный и для извлечения плитки из форм.

Изготовление тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под воздействием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. С целью изготовления бетонных изделий, предназначенных для бытового применения, можно сделать своими руками вибростол. Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.

Вибростол своими руками

Дополнительные детали

Агрегат имеет второстепенные, но довольно важные детали в своей конструкции.

Люнетов. Применяются в конструкциях, которыми проводится обработка металла и дерева. Сферой применения подобных узлов являются фрезерные, токарные и шлифовальные замки. С помощью установок поддерживаются длинные заготовки.

Резцедержателей. Применение агрегатов осуществляется в токарных станках по металлу. Благодаря этим устройствам закрепляются резцы на суппорте. Приспособление имеет поперечное и продольное перемещение по отношению к металлическому фрагменту.

Приспособления для металлорежущих станков производятся в широком ассортименте, особенность дает возможность для токарей подбора наиболее приемлемого варианта в соответствии с поставленными задачами.

В индивидуальном паспорте оборудования всегда указы технические характеристики и ведомственные требования к эксплуатации установки на территории предприятия. Необходимо неуклонно выполнять все условия при установке агрегата.

Несоблюдение техники безопасности, а также ТУ могут привести к нарушению технологического процесса, а также травмам рабочего персонала.

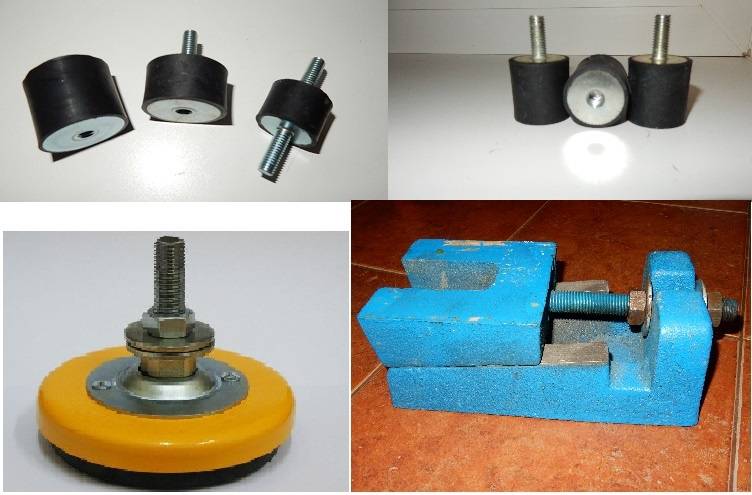

Виды виброопор

Виды виброопор

Одним из преимуществ эксплуатации компенсационных компонентов является уменьшение затрат на обустройство производственной линии. Не потребуется делать отдельный фундамент для каждого станка, учитывать его массу характеристики колебательных процессов при работе.

Но для нормальной работы необходимо правильно подобрать конструкцию виброподушек, материал их изготовления. В настоящее время осуществляется выпуск нескольких типов этих компонентов, которые отличаются между собой техническими характеристиками:

резиновые. Один из самых распространенных материалов для изготовления

Используется как натуральная, так и синтетическая резина Важно обращать внимание на ее удельный вес. Не теряет своих характеристик при низких температурах, но если воздействие превышает +60°С – происходит быстрое разрушение; резинометаллические Для увеличения максимальной нагрузки дополнительно устанавливается металлическая опора

С ее помощью можно регулировать высоту, контролировать уровень

С ее помощью можно регулировать высоту, контролировать уровень

Частично выполняет защитные функции, предотвращая преждевременное разрушение упругого материала; цельнометаллические. Область применения – гашение колебаний при значительной массе станка. Возможно появление значительных деформаций без потери эксплуатационных качеств. Недостатком является передача высокочастотных колебаний. В качестве амортизирующего элемента могут быть использованы пружины или рессоры

С ее помощью можно регулировать высоту, контролировать уровень. Частично выполняет защитные функции, предотвращая преждевременное разрушение упругого материала; цельнометаллические. Область применения – гашение колебаний при значительной массе станка. Возможно появление значительных деформаций без потери эксплуатационных качеств. Недостатком является передача высокочастотных колебаний. В качестве амортизирующего элемента могут быть использованы пружины или рессоры.

Меньшее распространение получили основания из фетра и пробки. Они выполняют функции регулировки высоты станка, но при этом устранение колебаний незначительное. Реже всего встречаются свинцово-асбестовые прокладки.

В видеоматериале показан обзор резинометаллических виброопор для оборудования:

Какое оборудование использовать?

Выбирать приспособление на токарный станок необходимо в соответствии с поставленными перед оператором задачами. Наиболее часто специалистами осуществляется использование нескольких частей.

Виброопоры – идеально подходит для токарного станка по металлу, а также для шлифовального оборудования. С его помощью обеспечивается увеличение качества обработки детали. Благодаря подобному изделию значительно уменьшается вибрация, такой принцип работы положительно отображается на длительности эксплуатации станка.

Центры. Токарные агрегаты имеют универсальную конструкцию, но она вынуждает мастера использовать специальную оснастку. Благодаря центрам обеспечивается максимально качественная настройка параметров точности.

Патроны. Применение устройства наиболее часто осуществляется в агрегатах по дереву. С помощью подобного оборудования обеспечивается максимально надежная фиксация фрагмента. Крепление патрона осуществляется с помощью болта через хомутик.

Кулачки. Такого вида детали характеризуются присутствием нескольких вариантов исполнения. С их помощью обеспечивается надежная фиксация детали с внешней стороны вала.

Кулачок для токарного станка

Кулачковые токарные патроны – детали используются для фиксации заготовок, которые имеют прямоугольную, цилиндрическую или фасонную форму. Различают несколько разновидностей патронов – двухкулачковые, трехкулачковые и четырехкулачковые. Разрешается применение изделий с разнообразными видами токарных установок.

Подбор оборудования обязан проходить после изучения всех достоинств агрегата, а также анализа условий помещения, где будет установлено оборудование. Дополнительно следует определить, где будет размещаться шкаф с металлическими фрагментами и готовыми изделиями.

Что нужно подготовить – инструменты и материалы

Если в мастерской есть всё перечисленное, то можно делать вибростанок для изготовления блоков:

• Сварочный аппарат. Можно собрать вибратор для утряски блоков своими руками и на болтовых соединениях, но сваркой гораздо быстрее.
• Болгарка с отрезным и шлифовальным кругами.
• Дрель и сверла необходимых размеров.
• Болты гайки шайбы и ключи под них.
• Рулетка и линейка, для измерений и разметки.
• Металлический лист – из него будет сделана крышка для вибростола. В домашних условиях можно использовать и деревянный но только для устройства малой мощности в противном случае вибрация очень быстро расшатает крепления.
• Металлические уголки или швеллера для станины или окантовки столешницы, сечением 5-10 мм. Их количество и длина зависят от расчетных размеров стола. Для вибростола своими руками подойдут и металлические трубы, но их сложнее обрабатывать.

На видео вибростол, собранный из подручных деталей:

Основные узлы и требуемые для них материалы следующие:

Станина

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

Пружины

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

Вибро-блок

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.

Как изготовить свой станок и пример его работы на видео:

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.

Конструктивные особенности станка 16К20

Отметим основные особенности и преимущества станка, благодаря которым он и по сей день входит в число наиболее надежных и популярных решений для оснащения ремонтных и производственных мастерских:

• Коробчатая форма станины, размещенная на массивном, монолитном основании, что обеспечивает жесткость всей конструкции.
• Высокая точность передвижения суппорта и подвижной задней бабки благодаря надежным направляющим.
• Возможность фиксации заготовки в патроне или путем зажима в центрах.
• Надежная фиксация резца благодаря конструкции держателя.
• Высокоточные подшипники качения шпинделя гарантируют высокоточное позиционирование и вращение, не требуют регулировки в процессе эксплуатации.
• Высокая безопасность благодаря ряду элементов ограждения и блокировки. Экстренное отключение суппорта.
• Механизм передней бабки позволяет получить четыре ряда чисел оборота шпинделя.
• Выходной вал передней бабки посредством зацепления сменных зубчатых колес жестко связан с коробкой подач. Это обеспечивает точное движение суппорта от ходового вала или ходового винта в зависимости от операции.
• Высокая точность операций благодаря наличию линейки с визирами для эффективной проверки продольного и поперечного перемещения режущего инструмента.

Основные технические характеристики станка 16К20 вы можете изучить в приведенной ниже таблице:

Технические характеристики станка 16К20	Параметры
Диаметр обработки над станиной, мм	400
Диаметр обработки над суппортом, мм	220
Расстояние между центрам	1000 / 1500
Класс точности по ГОСТ 8-82	Н
Размер внутреннего конуса в шпинделе	Морзе 6 М80*
Конец шпинделя по ГОСТ 12593-72	6К
Диаметр сквозного отверстия в шпинделе, мм	55
Максимальная масса заготовки, закрепленной в патроне, кг	300
Максимальная масса детали, закрепленной в центрах, кг	1 300
Число ступеней вращения шпинделя, шт.	23
Число ступеней частот обратного вращения шпинделя	12
Пределы частот прямого вращения шпинделя, мин-1	12,5 – 2 000
Пределы частот обратного вращения шпинделя, мин-1	19 – 2 420
Число ступеней рабочих подач – продольных	42
Число ступеней рабочих подач – поперечных	42
Пределы рабочих подач – продольных, мм/об	0.7 – 4,16
Пределы рабочих подач – поперечных, мм/об	0,035-2,08
Число нарезаемых метрических резьб	45
Число нарезаемых дюймовых резьб	28
Число нарезаемых модульных резьб	38
Число нарезаемых питчевых резьб	37
Число нарезаемых резьб – архимедовой спирали	5
Наибольший крутящий момент, кНм	2
Наибольшее перемещение пиноли, мм	200
Поперечное смещение корпуса, мм	±15
Наибольшее сечение резца, мм	25
Мощность электродвигателя главного привода	10 кВт
Мощность электродвигателя привода быстрых перемещений суппорта, кВт	0,75 или 1.1
Мощность насоса охлаждения, кВт	0,12
Габаритные размеры станка (Д х Ш х В), мм	2 812 / 3 200 х 1 166 х 1 324
Масса станка, кг	3 035

Конструкция станка обеспечивает высокую безопасность при эксплуатации, надежность, простоту и удобство обслуживания. Все это, наряду с низкой стоимостью, гарантирует его востребованность на российском рынке.

Виды оснастки для токарно-винторезных станков

Токарно-винторезный станок используется для выполнения определенных операций по обработке металлов и их сплавов с целью получения деталей необходимой конфигурации. В число таких операций входят:

• расточка и обточка наружных и внутренних плоскостей деталей цилиндрической, конической и фасонной формы;
• подрезка и обработка торцов;
• проточка каналов и сверление;
• зенкование отверстий;
• развертывание отверстий;
• нарезание различных видов резьбы.

В процессе эксплуатации токарно-винторезных станков используются различные инструменты и приспособления: режущие инструменты — резцы, метчики, плашки, сверла, развертки, зенкеры и пр.; в качестве приспособлений для крепления обрабатываемых на станке деталей — патроны с числом кулачков от двух до четырех, имеющие ручной или механизированный привод зажима. Кроме перечисленных инструментов и приспособлений также применяется оснастка для токарно-винторезных станков, способствующая увеличению их функциональности и возможностей регулировки таких станочных элементов, как ручная и автоматическая подача суппорта (продольного и поперечного), устройства для изменения угла наклона или поворота обрабатываемой детали и другие. Использование дополнительной оснастки не только приводит к увеличению производительности выполняемых на станках работ за счет сокращения времени на обработку деталей, но и позволяет добиваться максимально возможного качества выпускаемой продукции. Применение оснастки предоставляет возможность выполнять обработку нестандартных деталей. Оснастка токарно-винторезного станка подразделяется на основную и вспомогательную. Она предназначена для создания возможности обработки наружной и внутренней поверхности корпусов клапанов, вентилей, затворов и другой запорной арматуры, а также используемых в их конструкции фланцев и уплотнений, для сверления отверстий в случае несовпадения с осью вращения и пр. Кроме того, оснастка к токарно-винторезным станкам используется для того, чтобы получить возможность установки металлической заготовки или используемого инструмента особым способом. Оснастка токарно-винторезных станков включает различные по конструкции поворотные механизмы, съемные копировальные устройства, втулки, патроны, различные тиски и другие детали. Дополнительная оснастка для токарно-винторезного станка устанавливается в держатель для инструментов или в патрон. Самыми популярными и востребованными из всего многообразия моделей оснастки к токарно-винторезным станкам считаются патроны, предназначенные для зажима различных по форме деталей: клиновые, цанговые, поводковые, мембранные, сверлильные, с хвостовиками, механизированные, быстросменные, клинореечные, и пр. Вторыми по популярности деталями оснастки для токарно-винторезных станков считаются самые различные по конфигурации втулки. Они устанавливаются в заднюю бабку и используются для создания возможности совмещения разных типов инструментов со станком. Вместе с тем, достаточно часто используются и такие детали, входящие в состав технологической оснастки, как различные по принципу действия и конфигурации упоры, вращающиеся центры со сменными насадками, подвижные и неподвижные люнеты, инструментальные державки (оправки), самозажимные хомутики.

Кроме увеличения производительности станка дополнительная оснастка способна оказывать влияние на увеличение качества выполняемых работ, увеличивая точность соблюдения размеров и чистоту обработки. Поэтому профессиональный подход к выбору необходимой для данного конкретного случая дополнительной оснастки позволяет увеличить скорость выполнения необходимых рабочих операций и улучшить качество конечной продукции

В процессе подбора требуемой единицы оснастки следует принять во внимание множество самых различных факторов: тип токарно-винторезного станка, конфигурацию предназначенной к обработке детали, последовательность выполнения необходимых рабочих операций и т. д

В наши дни совершенно невозможно представить работу токарно-винторезных станков без использования технологической оснастки.

Виброопора ОВ-31-М

Сверлильный станок на магнитной подошве: виды и особенности магнитных станков Этот тип виброопоры применяется для средних и лёгких станков. На отведённое место надёжно станут лёгкие дробилки, оборудование фрезерно-шлифовальное, токарное и сверлильное. Характерными чертами ОВ-31-М являются:

1. Вес равен 1,56 килограмма.
2. Пределы регулировки — 12 миллиметров.
3. В сборе высота составляет 13,2 сантиметра.
4. Диаметр резиновой подушки составляет 14,2 сантиметра, а высота — 6.
5. Шпилька имеет диаметр 16 миллиметров.
6. Допустимая нагрузка колеблется от 0,25 до 4,5 тонн.

На такое изделие станет 4 опорные точки оборудование массой от 1 до 18 тонн. У агрегатов более лёгких амортизатор не работает из-за жёсткости. А нагрузка более тяжёлая будет выдавливать его в корпус крышки до упора пола. Количество ОВ-31-М следует увеличить.

Причины вибрации

Уровень шума – одна из характеристик, по которым выбирают кондиционер. Внутренний блок работает в диапазоне 26-36 Дб. Наружный модуль издает больше шума – до 56 Дб. Громкий звук издают движущиеся части – вентилятор и компрессор. Часто гудение сопровождается вибрацией. Неприятная ситуация возникает по разным причинам:

• разбалансированная крыльчатка вентилятора;
• плохо закрепленные болты на кронштейнах;
• монтаж блока на слабой поверхности;

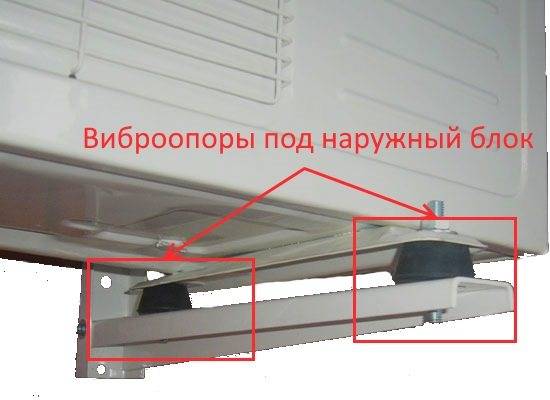

• отсутствие виброопоры для кондиционера.

Повышенный уровень вибрации сопровождает работу не только бюджетных, но и дорогостоящих моделей. Если он вызван недочетами при монтаже наружного блока, их можно исправить.

Преимущества

При правильном выборе опор вы получите такие положительные качества, как:

1. Для каждого станка не нужно будет обустраивать отдельное место. Ведь установить компенсатор намного проще, чем отдельно организовать фундамент. Ведь придётся учитывать нюансы вибрации, массовые характеристики и прочие параметры. С нагрузками типовые фундаменты могут не справиться. Компенсаторы по уровню эксплуатационных характеристик намного прочнее.
2. Избежите частых работ по ремонту, вызванных отрицательным воздействием вибрации на элементы оборудования.
3. Улучшите условия работы для операторов, которые станками управляют.
4. Защитите напольное покрытие т разрушения и износа .
5. При работе агрегатов существенно снизите уровень шума, который создаётся вокруг.
6. Обеспечите благоприятные условия эксплуатации станков.
7. Продлите срок эксплуатации приборов.

Советы мастеров

При большом сечении заготовок рекомендуется применение вращающегося и упорного центров. С их помощью обеспечивается эффективное проведение работ по металлу, помещение заготовки в центр происходит только после проведения ее зацентровки.

С торцов вала заготовки с этой целью необходимо выполнить специальные отверстия. Благодаря применению хомутика деталью от шпинделя осуществляется получение вращающегося момента.

Фрезерное оснащение отличается скрупулезностью и ювелирностью, работа проходит в равномерном ритме, от мастера требуется постоянный контроль движения вала.

Торцевая часть агрегата оснащается запрессованным пальцем, с его помощью проводится отправка необходимого крутящего момента на хомутик. Фиксация хомутика к детали, которая обрабатывается, осуществляется болтом.

Применение поводкового патрона не проводится при большой величине центрового отверстия заготовок. В таком случае возникает необходимость применения вращающегося центра, имеющего особую конструкцию.

Рабочая часть дополнительных деталей характеризуется выраженной рифленой поверхностью. Если при обработке заготовки необходимо срезать слой большой толщины, тогда необходима установка вращающегося заднего центра на станок. Он позволяет работать оборудованию на высокой скорости.

Приспособления для станков позволяют значительно упростить процесс обработки металлических заготовок. Для обеспечения качественного выполнения работ рекомендуется правильно проводить подбор изделия. С этой целью токарь должен руководствоваться определенными правилами. Он может купить готовое приспособление или сделать его самостоятельно.

Применение виброопор ОВ повысит качество обработки деталей

Вибрации, возникающие при работе оборудования, влияют на качество продукции, повышают износ узлов, оказывают разрушающее действие на материалы. Биения особенно заметны при шлифовке. Защитой станет установка каждой единицы на виброопоры, препятствующих воздействию станков друг на друга, на твердое основание, сил обратной реакции. Для отдельных обрабатывающих механизмов разработаны различные типы таких опор. Широкое применение виброопоры ОВ вызвано тем, что она обеспечивает защиту в осевом и продольном направлении.

Регулируемая виброопора SE 1

Резинометаллические опоры ОВ для металлорежущих станков

Предназначены для защиты от пассивной (исходящей извне) и активной (возникающей в узлах и распространяющейся на окружающие предметы) вибрации. Принцип работы – на сжатие.

ОВ-31

Резинометаллические виброопоры ОВ-31 ОВ-70

Резинометаллические виброопоры ОВ-70

Такие опоры создают возможность установить оборудование без анкерного фундамента. Сокращает затраты при подготовке цеха, позволяет перемещать или производить замену на станок с другой рамой. Позволяет эргономично использовать площади. Снижение вибрации, передающейся через полы, делает возможным металлообработку в мастерской, без существенного шумового воздействия на другие помещения в здании.

Предназначены для станочного парка с повышенной или нормальной характеристикой точности, ТУ2-024-5997-87. Наглядно представлены на чертежах 3d.

Опорная часть не будет нуждаться в техническом регулярном обслуживании, ревизии, сохранит свои рабочие характеристики при отсутствии значительных агрессивных воздействий на резину.

Конструкция

Составляющими элементами являются:

• шпилька с квадратом под ключ;
• крышка;
• верхняя и нижняя гайка;
• шайба – 2 шт;
• резинометаллический амортизатор (резиновый элемент + фланец).

Все металлические детали, наглядно представленные на чертеже 3d, имеют антикоррозийное покрытие.

Эксплуатационные условия для резины такие же, как установлены нормами для производственных помещений, где постоянно работают люди. Нагревание выше +60°С оказывает разрушающее действие на эластичные части. Замораживание дает растрескивание резины под нагрузкой.

Виды виброопор

Критерии выбора

В технических характеристиках указывается минимум и максимум нагрузки, при которой опора работает эффективно. Вес металлообрабатывающего станка нужно распределить на соответствующее количество точек 3d одной модели (например, ов 70) или выбрать более мощную — ов 31м. Кроме того, они отличаются высотой регулировки.

Назначение регулировки

Длина резьбы на шпильке не предназначена для выравнивания резких перепадов 3d уровня полов. Ее цель – задать, регулировкой посадки гайки, равномерное распределение веса станка на основание. Поэтому оптимальным будет сочетание таких условий:

• Наименьшее расстояние от крышки виброопоры до станины, максимальный проход гайки;
• Одинаковое сжатие всех резиновых подкладок, равномерная обтяжка.

Несколько источников колебаний в одном помещении могут в некоторые моменты совпадать по частоте. Устройство ов 31м, ов 70 относится к низкорезонансным, не допускающим больших амплитудных 3d перемещений станины.
