Об устройстве
По своей конструкции, адаптер 4х4, предназаченый для мотоблока Нева, представляет собой довольно простое устройство. Оно состоит из нескольких основных составляющих:
- рамная конструкция, на которую устанавливаются прочие комплектующие устройства;
- водительское сиденье;
- колесная база, а также колесная ось;
- механизм соединения адаптера и мотоблока.

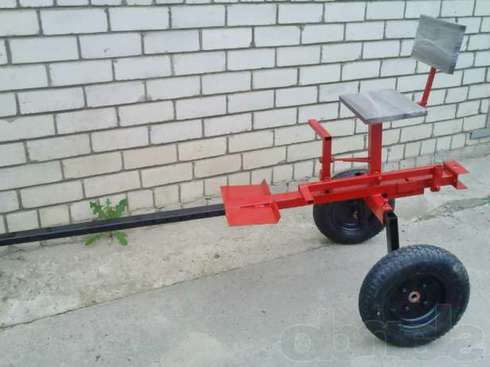

Проще говоря, адаптер представляет собой обычную тележку с сиденьем, которая присоединяется к мотоблоку. Мотоблоки могут быть, такие как Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Лоплош (лоплош видео) и другие. После сцепки адаптера и мотоблока, его можно сравнить по функциональности с минитрактором, но такое сравнение немного условно, ведь мощность остается такой же, т.е. от двигателя мотоблока.
Кроме того, к адаптеру можно агрегатировать дополнительное навесное оборудование, что еще больше расширяет потенциальный перечень работ.
Некоторые адаптеры оборудованы специальными отделами, где можно располагать какой-нибудь груз. Есть модели, оборудованные подъемным рычагом, который существенно упрощает работу с устройством.
Как правило, в адаптере присутствует две сцепки – одна позволяет присоединять его к мотоблоку, а ко второй агрегатируется дополнительное навесное оборудование. В частности, можно присоединить к адаптеру сеялку, окучники, плуг, борону и прочие устройства.
Колесная пара ось в адаптере довольно прочно конструкции, позволяющей использовать мотоблок на самых сложных участках земли, а также для транспортировки достаточно увесистых грузов.
Важно также понимать, что передвижение на таком агрегате по дорогам общего пользования запрещено, поэтому они и используются исключительно в сельской местности. Однако, несмотря на некоторую конструктивную схожесть всех адаптеров между собой, они обладают и некоторыми различиями
В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты
Однако, несмотря на некоторую конструктивную схожесть всех адаптеров между собой, они обладают и некоторыми различиями. В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты.
Более подробно о адаптере для мотоблока Нева смотрите на видео:
Преимущества и недостатки
Модернизировав имеющееся оборудование, можно получить в итоге положительные моменты:
- легкость и простота работы;
- раскрытие тягового ресурса – в совокупности реальные способности имеющегося оборудования увеличиваются;
- расширение возможностей;
- появляется способность самопередвижения.
Мотоблок с адаптером имеет свои недостатки:
- при наличии подвижной сцепки ухудшается устойчивость;
- длительная работа на сидении может привести к усталости;
- возврат в исходное состояние требует продолжительного времени.
Имеющиеся отрицательные качества не сравнятся с ускорением обработки почвы при использовании сделанного изделия. Передний адаптер для мотоблока своими руками видео – отразит все плюсы и минусы.
Преимущества и недостатки
После того как мотоблок прошел модернизацию, конструкторы отмечают положительные качества переднего адаптера:
- простота в эксплуатации;
- раскрытие тягового ресурса — имеющиеся способности увеличиваются;
- расширяются возможности работ – обработка почвы ускорится;
- при надобности агрегат разбирается и собирается;
- хорошая сбалансированность по весу и осям;
- на устройстве можно передвигаться.
К недостаткам относится то, что при наличии подвижной сцепки происходит ухудшение устойчивости.
Адаптер на мотоблок состоит из таких конструкционных элементов:
- Каркас сооружают центральный или лестничный. В качестве материала подойдут металлические трубы, уголки. В конструкционной модели должны быть предусмотрены вилка и втулка, которые обеспечат свободный поворот прицепа. Встречаются преобразованные транспортные средства, в которых объединены агрегатное устройство и прицеп. В таком варианте следует сделать новую подставку для трансмиссии и мотора.
- Системы подвески бывают осевыми, мостовыми, поворотными, портальными. Сооружается без применения упругих фрагментов.
- Для кузова применяют стальной лист.
- Сцепное устройство является важным элементом преобразователя, он делает мотоблок устойчивым и надежно соединенным. Сцепной узел изготавливается из штыря 15 см.
- Сидение – рабочее место водителя.
- Рулевое управление используется с жестким соединением. Его сооружают собственными руками или приобретают в специальном магазине. Народные умельцы устанавливают рулевую тягу и рейку от автомобиля «ВАЗ» или «Волга».
Типология адаптеров
Важно отметить, что всего существует 3 вида адаптеров: стандартный, с рулевым управлением и передний. Необходимо рассмотреть специфику конструкций всех типов

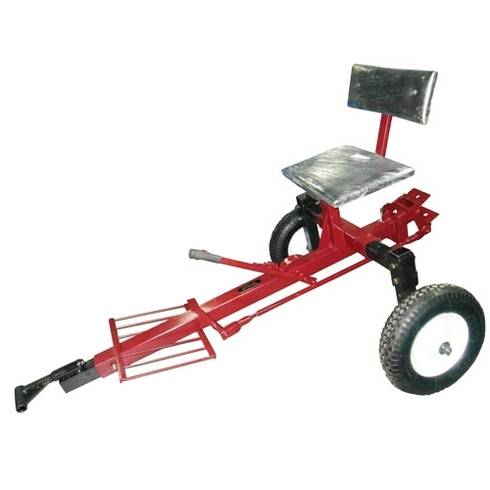

Стандартные
Такие варианты состоят из базового рамного устройства, на который монтируются неотъемлемые элементы, водительского сидения, колесной базы, оси, механизма сцепления мотоблока и адаптера. В принципе, указанную конструкцию можно смело назвать стандартной тележкой с удобным сидением, присоединяющимся к мотоблоку.
Более того, не исключается возможность дополнительной агрегации разнообразным оборудованием навесного плана, что удвоит функциональность устройства. В современных условиях можно купить адаптер или сделать его своими руками с особыми отделами под размещение небольших вспомогательных объектов.

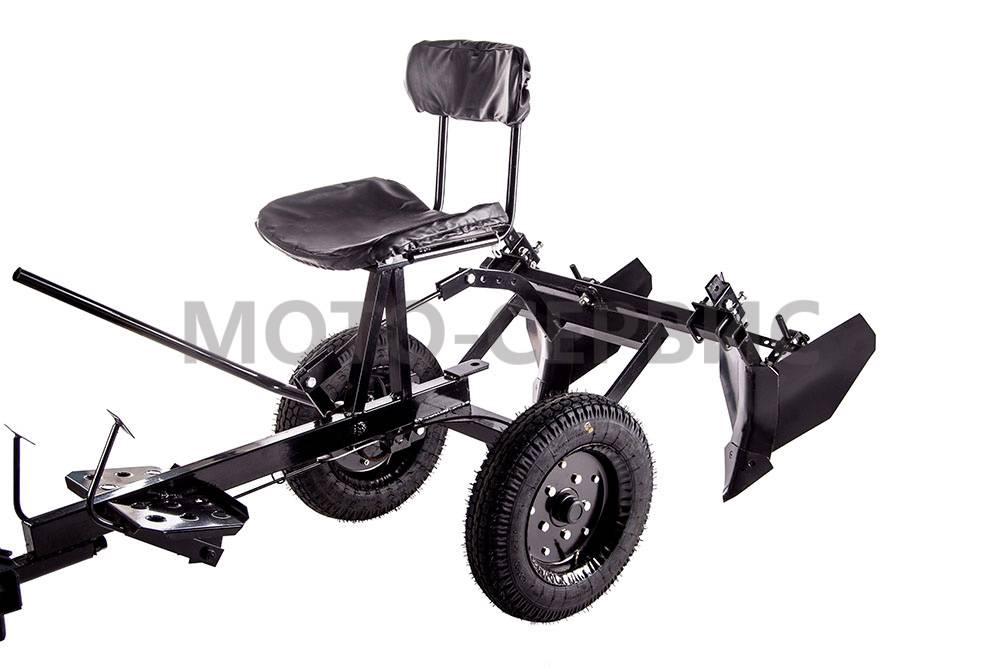

Агрегаты с рулевым управлением
В последнее время они пользуются наибольшим спросом, ведь они очень удобны и относительно недорогие (не более 45 тыс. руб.). Двигатель прикрепляется к мотоблоку посредством сцепки, расположившейся в передней части адаптера. Сзади указанного дополнения с рулём есть особый подъемный аппарат, прицепить к которому самое разнообразное навесное оборудование будет несложно.
Передний адаптер к мотоблоку Нева
Указанное приспособление чрезвычайно похоже на вышерассмотренный вариант, но вот сцепка у него размещена в задней части. Конструкция настолько проста, что легко поддается разборке и дальнейшей транспортировке. Нередко на передние адаптера устанавливаются специальные колеса для повышения производительности.
Основные разновидности
С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.
Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.
Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.
Простая конструкция
Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:
из металлической трубы длиной более полутора метра изготавливают раму;
на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;
высота стоек делается равной 30 сантиметров;
методом сварки крепятся раскосы;
размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;
для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;
боковые металлические трубы крепятся при помощи болтов;
к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;
создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;
при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;
методом сварки делается металлическая опора для сидения;
на опору устанавливается мягкое или деревянное сидение.
То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.
Многофункциональное устройство
Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:
листы стали;
уголки и трубы из стали;
сидение;
2 колеса;
аппарат для сварки;
другие инструменты, которые обязательно есть у каждого хозяина.
Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.
Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:
Составить схему
Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.
Изготовить основные детали
К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.
Осуществить монтаж сидения
Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.
Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.
Описание
Адаптер для мотоблока Нева – это дополнительный модуль, позволяющий использовать устройство для езды на нем, посредством оборудования специального места для оператора и подключения к агрегату второй колесной пары. В результате получается четырехколесный мотоблок с рулем, который может использоваться как минитрактор. Сделать подобные навесные устройства можно своими руками либо приобрести уже готовые варианты, предназначенные для конкретных моделей. Дополнительно появляется возможность использовать специальные насадки для окучивания картофеля, плуг и иные приспособления. Подобный адаптер снижает время и трудозатраты, необходимые для выполнения определенной сельскохозяйственной работы.
Адаптер можно изготовить самостоятельно
Передний адаптер
Такие варианты дополнительного оборудования позволяют использовать мотоблок в качестве минитрактора за счет установки спереди мотоблока рулевого механизма, второй колесной пары, а также сидения для водителя. В такой ситуации сохраняется заводская мощность двигателя самого агрегата. Крепление происходит за счет сцепки, находящейся на задней части адаптера. При этом конструкция может полностью разбираться, что существенно упрощает процесс транспортировки такой сельхозтехники. В среднем параметры переднего адаптера следующие:
- Высота/ширина/высота составляет 1,9/0,81/1,4м.
- Клиренс – 0,75 м.
- Расстояние между колесами на одной оси – 0,75 м.
- Общий вес конструкции 65 кг.
Область применения
Использование адаптера позволяет сделать из обычного мотоблока универсальное и при этом многофункциональное устройство. Пользоваться таким агрегатом можно уже сидя, что существенно облегчает работу оператору. Кроме этого, повышается точность выполнения работы и устойчивость мотоблока. Очень удобно наличие спереди вынесенного рулевого механизма. В комплекте с различным навесным оборудованием есть возможность применять агрегат для выполнения таких типов работ:
- Уборка снега или листьев.
- Боронование (выравнивание) почвы.
- Транспортировка грузов.
- Окучивание земли.
Переоборудование мотоблока в мини-трактор
Чтобы выполнить переделку мотоблока в мини-трактор, потребуется не просто умение и время. Нужен будет мощный, тяжелый агрегат, который выдержит нагрузку на переднюю ось, а также сможет вытянуть груз, которым наполнится прицеп при транспортировке.
Мини-трактор на основе мотоблока Ока
Для переоборудования в мини-трактор подойдет модель мотоблока «Ока» МБ-1Д1М1. Эта модификация из всех, представленных в линии МБ1, наиболее тяжелая, а мощность двигателя у нее больше остальных — 8 лошадиных сил.
Отзывы владельцев мотоблоков, опубликованные на интернет-форумах для фермеров, показывают, что для усовершенствования и переоборудования машины в трактор подходят и другие модификации МБ-1, например, 1Д1М13 или 1Д1М14.
Пример самодельного мини-трактора:
Детали и запчасти
Для самостоятельного изготовления минитрактора потребуется большое количество деталей. Примерный список:
- металлические листы, уголки, трубы;
- крепежные элементы (болты, гайки и т.д.);
- аппарат для сваривания металлических конструкций;
- защитная одежда;
- сиденье для водителя;
- колеса транспортные.
Вы можете ознакомиться с примером самодельного мини-трактора, посмотрев видео-обзор.
Самодельный мини-трактор
Комплекты для переделки мотоблока в мини-трактор
На рынке мототехники работает множество компаний, как крупных, так и мелких, которые реализуют готовые пакеты запчастей и деталей для создания из мотоблока настоящего универсального минитрактора.
Чтобы ознакомиться из примером готового комплекта запчастей и деталей для переделки мотоблока в полноценный минитрактор, предлагаем посмотреть видео-обзор.
Обзор комплекта для переоборудования (переделки) мотоблока в мини-трактор
Производители подобных решений есть в России, Украине, Белоруссии. Вот лишь некоторые компании, занимающиеся изготовлением наборов для переделывания мотоблоков и культиваторов в небольшой трактор:
- Компания Агромарка, Харьков (стоимость набора запчастей — от 7 тыс. грн);
- ООО «Булат», Харьков (от 6, 5 тыс грн в зависимости от комплектации набора);
- ЧП Техно Гарант, Киев (от 9 тыс. грн);
- Компания «КМ-Агротех», Краснодар (от 56 тыс рублей);
- ООО «Кэтман Групп», Минск (от 1700 белорусских рублей).
Виктор, Подольск:
«Мотоблок Ока мне нравится, так как работаю с ним уже 6 лет. По работе претензий нет, разве что двигатель шумный, а вот скорость нормальная, примерно 8 км в час. Я на своем ездил на ближайший рынок, перевозил мешки с цементом. До рынка дорога занимала около 45 минут, и обратно столько же. В прицепе у меня умещалось несколько мешков цемента, плюс продукты на дачу. Прицеп брал не заводской, то ли белорусский, то ли отечественный, производителем, если честно, не интересовался. С креплениями все сложилось удачно, быстро подсоединил и начал работу. Даже на подъемах на дороге техника не подводит!»
Валерий, Подмосковье:
«Самодельные прицепы не рассматриваю вообще. Когда встал вопрос о покупке тележки-прицепа, то купил изделие производства г. Гагарин. Обычная ТПМ-350. Служит столько же, сколько и сам мотоблок. Минусов особо не заметил. Плюсы: удобное сиденье, достаточно широкое, есть бардачок и даже подставка для ног. Сейчас вроде выпускают уже без бардачка, и очень напрасно, ведь в дороге может потребоваться инструмент и всякие мелочи, а положить некуда, только в карманы, Вес тянет нормально, до 500 кг с моим весом почти в сотку — как раз укладывается. По песку мотоблок с телегой 100% будет буксовать, а вот по асфальту даже в гору хорошо и быстро едет».
