Как разобрать циркулярную пилу Makita 5604r

В каких случаях необходима замена подшипника

Редуктор перегревается достаточно быстро. Это означает, что вышел из строя подшипник вала. На этом подшипнике приделана шестеренка, и на нем закреплена оснастка.

Также об износе подшипников свидетельствует шум и посторонний звук. Редуктор должен быть разобран, а подшипник заменен на новую деталь. Позаботьтесь о достаточном количестве смазки в данном узле.

Значительно упала мощность инструмента? Это также говорит о том, что причиной является поломка подшипников.

Подшипники находятся в якоре, и в редукторе. Для более точного определения, в какой части износился подшипник, прислушайтесь, где слышны посторонние звуки, которых ранее не было.

После того, как вы заменили неисправные подшипники, либо другие детали, собираете циркулярную пилу в обратном порядке.

Обслуживание диска циркулярной пилы

Шаг 1. Снятие и установка ножа.

Шаг 1. Снятие и установка диска

Повернитесь и отсоедините циркулярку от розетки. Всегда используйте диск, соответствующее типу режущего материала. Чтобы снять полотно, втяните нижний защитный кожух настолько, чтобы вдавить зубья в кусок фанеры. Удерживая пилу, извлеките болт диска с помощью гаечного ключа, входящего в комплект поставки пилы . Наденьте рабочие перчатки, снимите шайбу, полностью втяните нижнею защиту и снимите диск: снимите внутреннюю шайбу. Очистите и осмотрите диск (шаг 2).

Чтобы установить диск, сначала вставьте внутреннюю шайбу обратно на вал. Наденьте рабочие перчатки и установите его на вал, зубья которого должны быть направлены против часовой стрелки. Затем вставьте другую шайбу обратно на шпиндель и снова установите болт диска. Поверните его рукой до упора, затем затяните на пол-оборота при помощи ключа из комплекта поставки циркулярки.

Шаг 2. Очистка и проверка диска

Наденьте рабочие перчатки, протрите полотно и болт лезвия чистой тканью: используйте небольшую кисть для очистки шпинделя. Если лезвие липкое, протрите его кистью, смоченной в растворителе для краски. Зубья полотна тупые — заточите его (шаг 3). Если полотно твердосплавное и оно изношенное или поврежденные зубы, замените его (шаг 1).

Шаг 2. Очистка и проверка лезвия.

Шаг 3. Заточка диска циркулярной пилы

Наденьте рабочие перчатки, подготовьте диск к заточке, закрепив его между зажимом 2 на 4 и небольшим деревянным блоком. Введите гвоздь через деревянный блок и отверстие в центре диска в 2 на 4 (см. вставку). Затем закрепите детали 2 на 4 на краю стола или верстака. Встаньте лицом к диску и при помощи фломастера отметьте в качестве ориентира изогнутый от вас зуб.

Шаг 3. Заточка лезвия циркулярной пилы.

Положите гладкий треугольный напильник на передний край контрольного зуба, положив его ровно к исходной скошенной поверхности, обычно под углом около 30 градусов. Легким нажатием сдвиньте напильник вперед по зубу 3-4 раза, затем при обратном ходе выталкивайте его из зуба. Повторите процедуру на каждом изогнутом от вас зубе, поворачивая диск по мере необходимости до тех пор, пока вы не вернетесь к исходному зубу. Затем так же заточите верхний край каждого зуба лицевой стороной в сторону от вас.

Чтобы завершить работу, снимите зажим 2 на 4, вытащите гвоздь и переверните полотно. Протащите гвоздь через деревянный блок и отверстие в центре лезвия в 2 на 4, затем снова закрепите лезвие 2 на 4. Аналогичным образом запилите передний край и верхний край каждого зуба лицевой стороной в сторону от вас. После заточки ножа протрите его чистой тканью и установите на место (шаг 1).

Почти капиталка циркулярки Makita 5704R

Решил за период осень-зима привести в порядок весь свой строительный электроинструмент. На очереди циркулярка Makita 5704R. За ее «спиной» не малый объем обработанного пиломатериала (в основном сосновая доска), в том числе была закреплена вверх «ногами» на столе для роспуска доски вдоль.

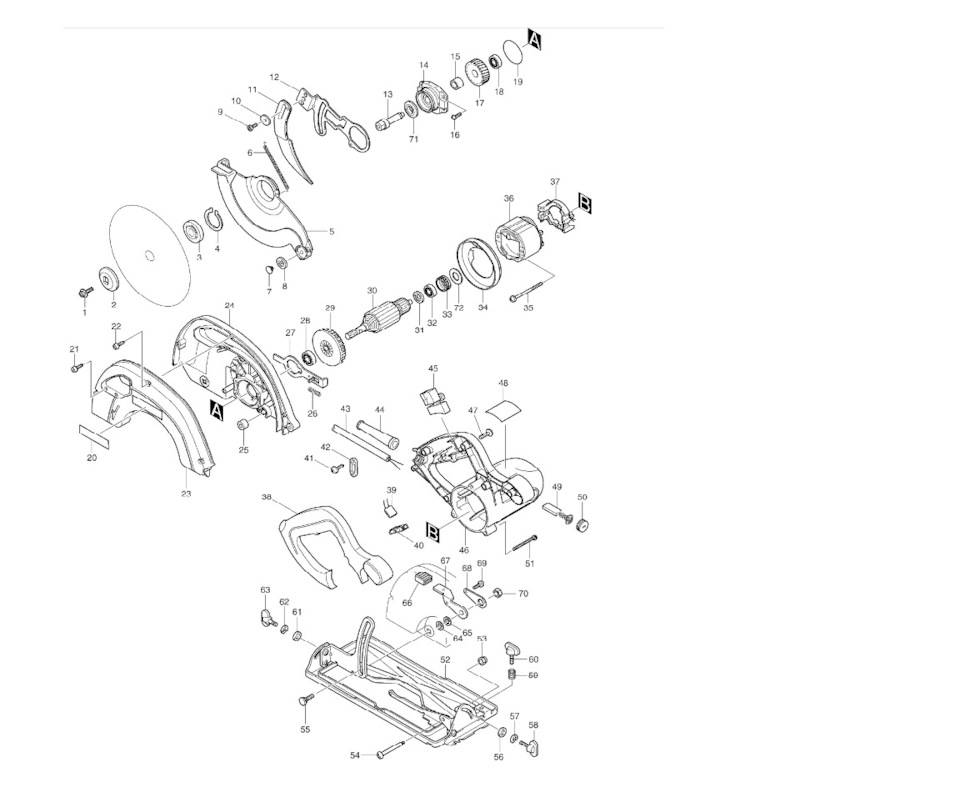

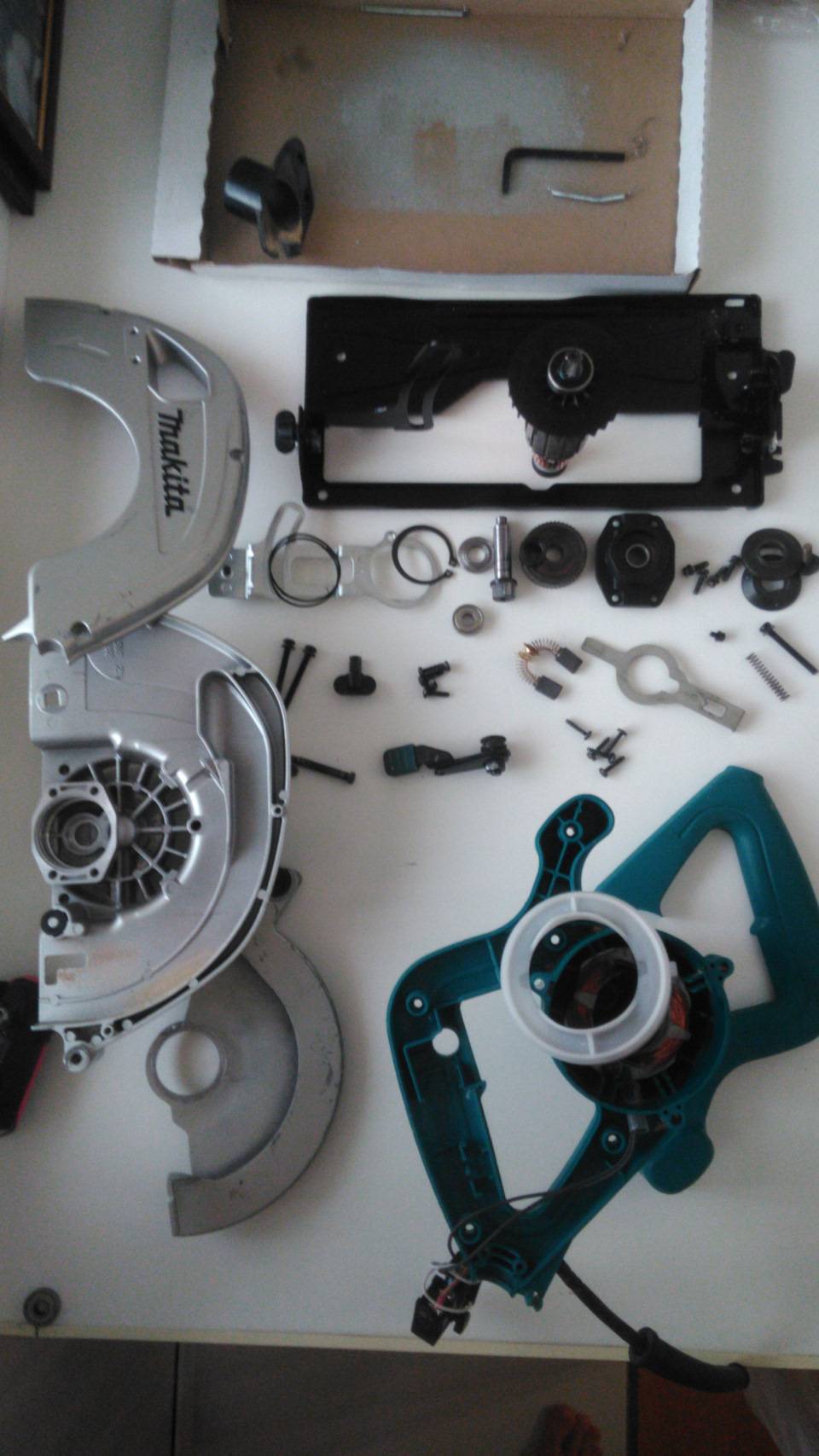

Раскидал пилу до последнего винтика с последующей диагностикой и отбраковыванием всех вышедших из строя деталей

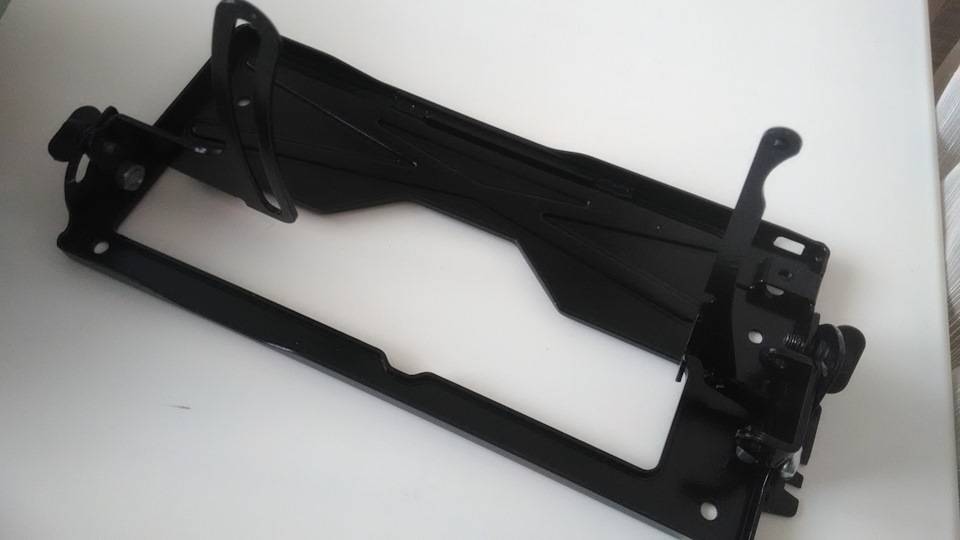

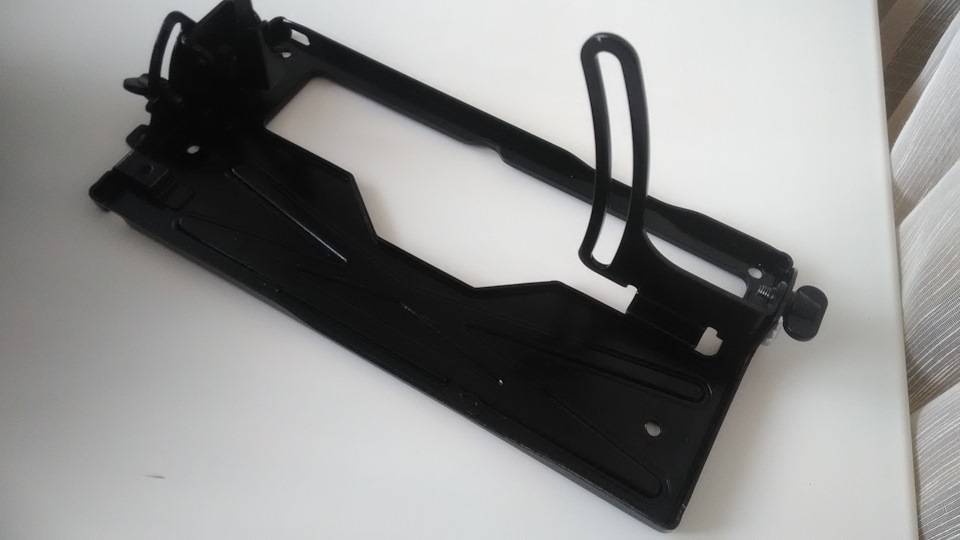

Первое, что вызвало внимание – это поведенная стальная станина и самое слабое место данной модели – заклепочные соединения в шарнире изменения угла пила. Станину выстукиваем, правим, заклепки высверливаем и заменяем их на болты с резьбой М8, шляпки болтов и гайки сошлифовываем по толщине примерно до 4мм

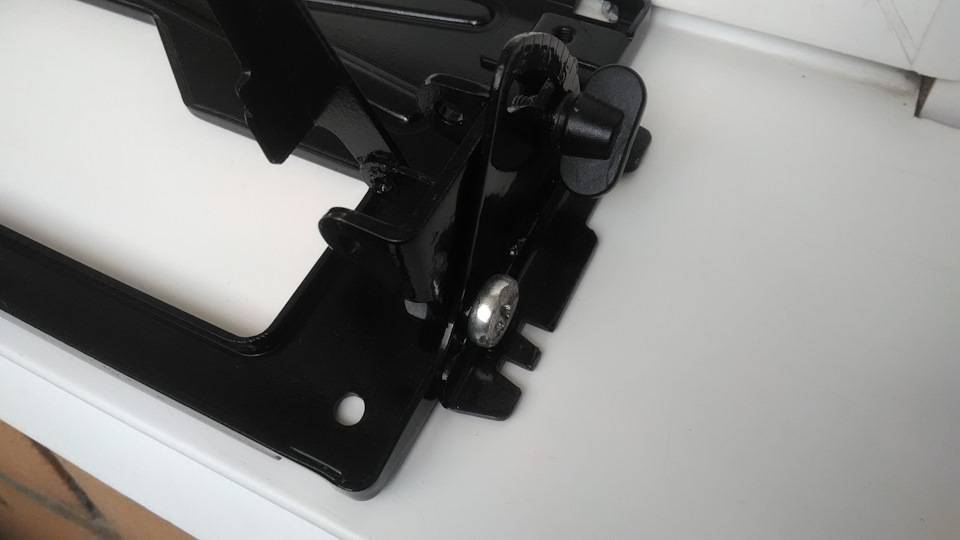

Раму, механизмы изменения угла пиления и вылета диска зашкуриваем, обезжириваем и красим в заводской черный цвет. После сушки производим сборку. Теперь в указанных выше узлах я убрал паразитные люфты, пил будет точный, а регулировка с фиксацией четкая. На очереди электро часть, редуктор, алюминиевые кожухи и пластик корпуса пилы.

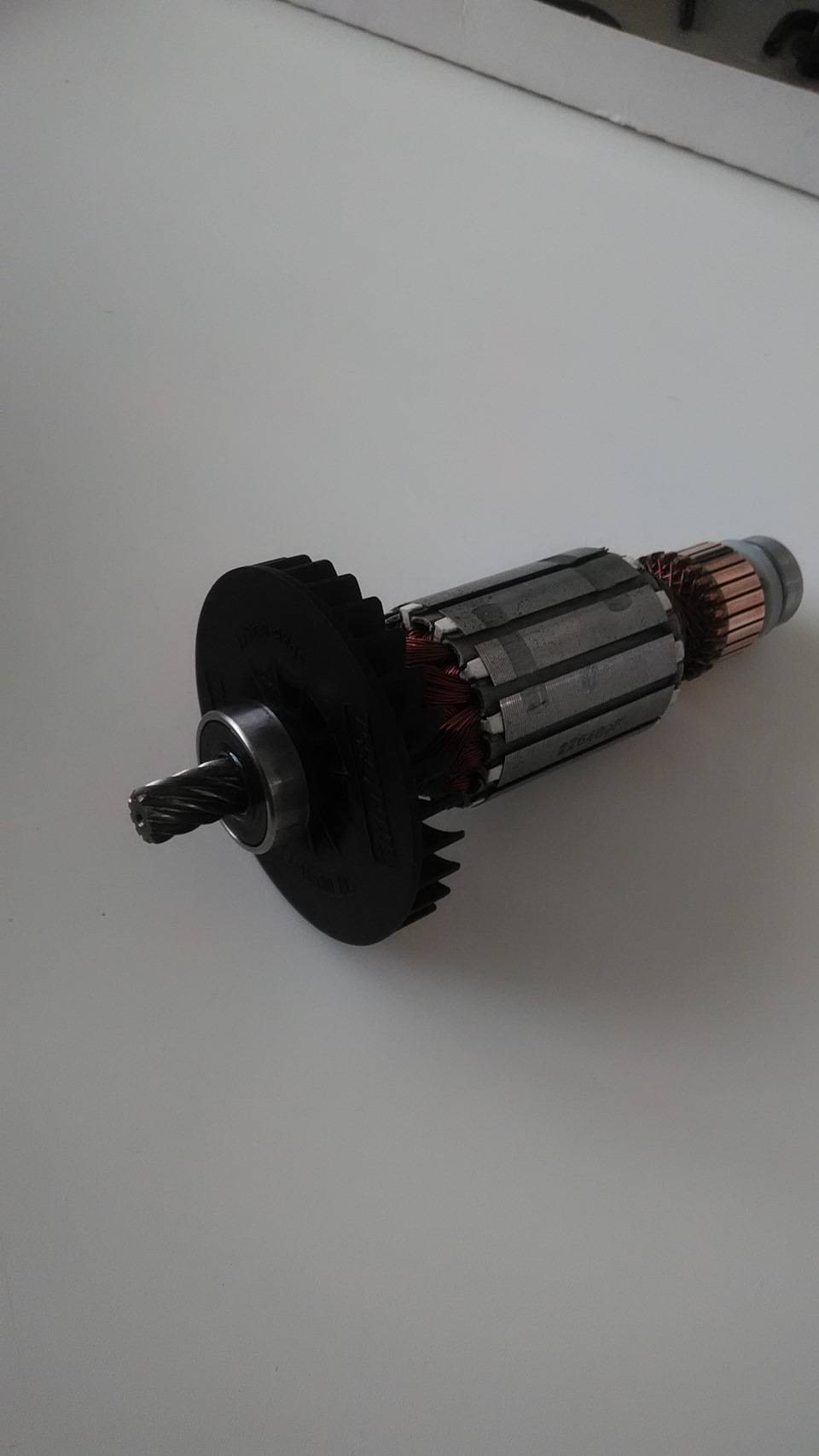

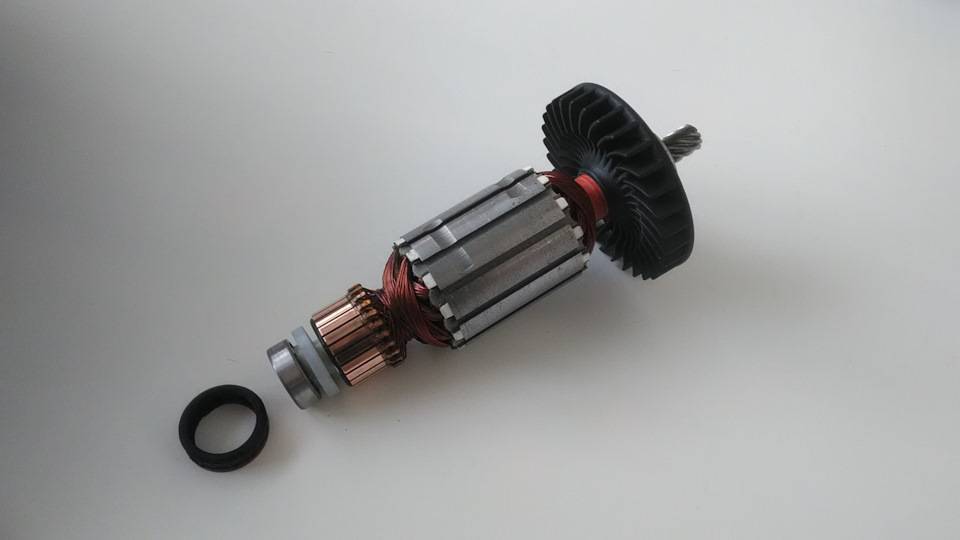

Вынул из посадочных мест якорь электродвигателя, выработка на коллекторе отсутствует, просто шлифанул наждачкой на 1000 и отполировал ламели пастой в «зеркало». Штатный 608-й подшипник (производство Малайзия) «устал», его заменил на SNR 608.ZZ (Франция), подшипник, который ближе к редуктору оказался еще довольно бодр, его не менял. Продул обмотку статора и корпус электродвигателя сжатым воздухом от древесной пыли, там все ОК. Графитовые щетки имеют еще достаточную длину. Редуктор: оказался сильно изношены подшипник в сборе с корпусом артикул 162220-5 и шпиндель артикул 324110-2 — на этот узел приходится львиная доля динамической нагрузки при пилении.

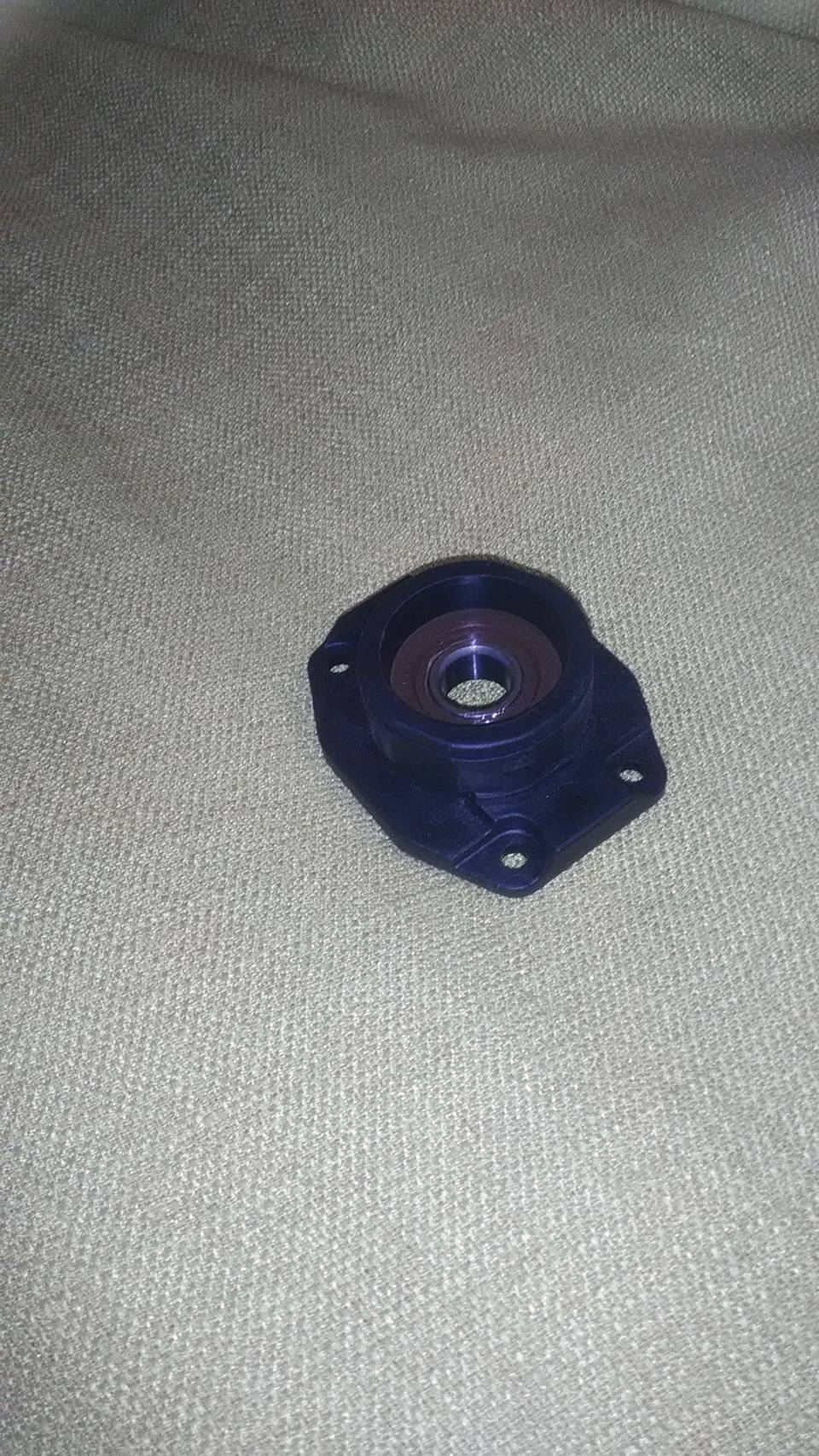

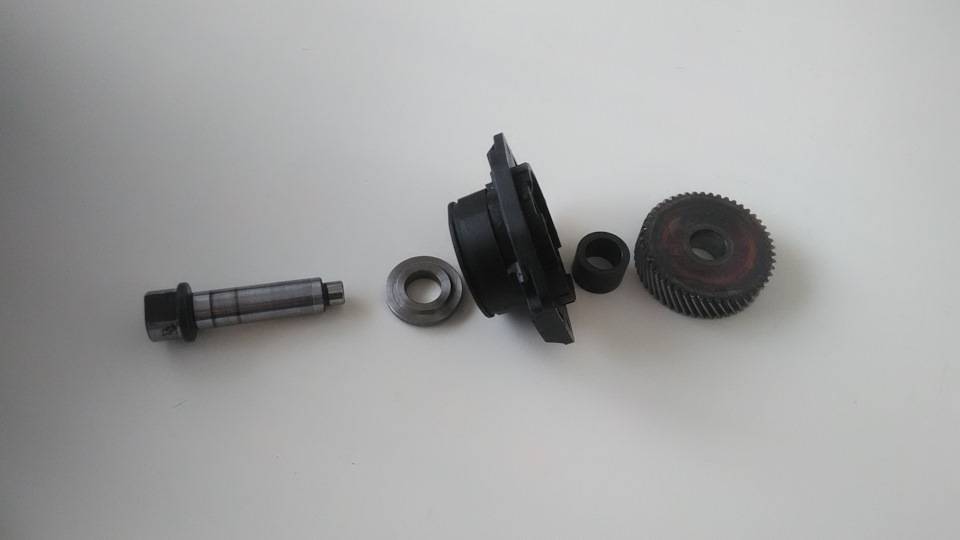

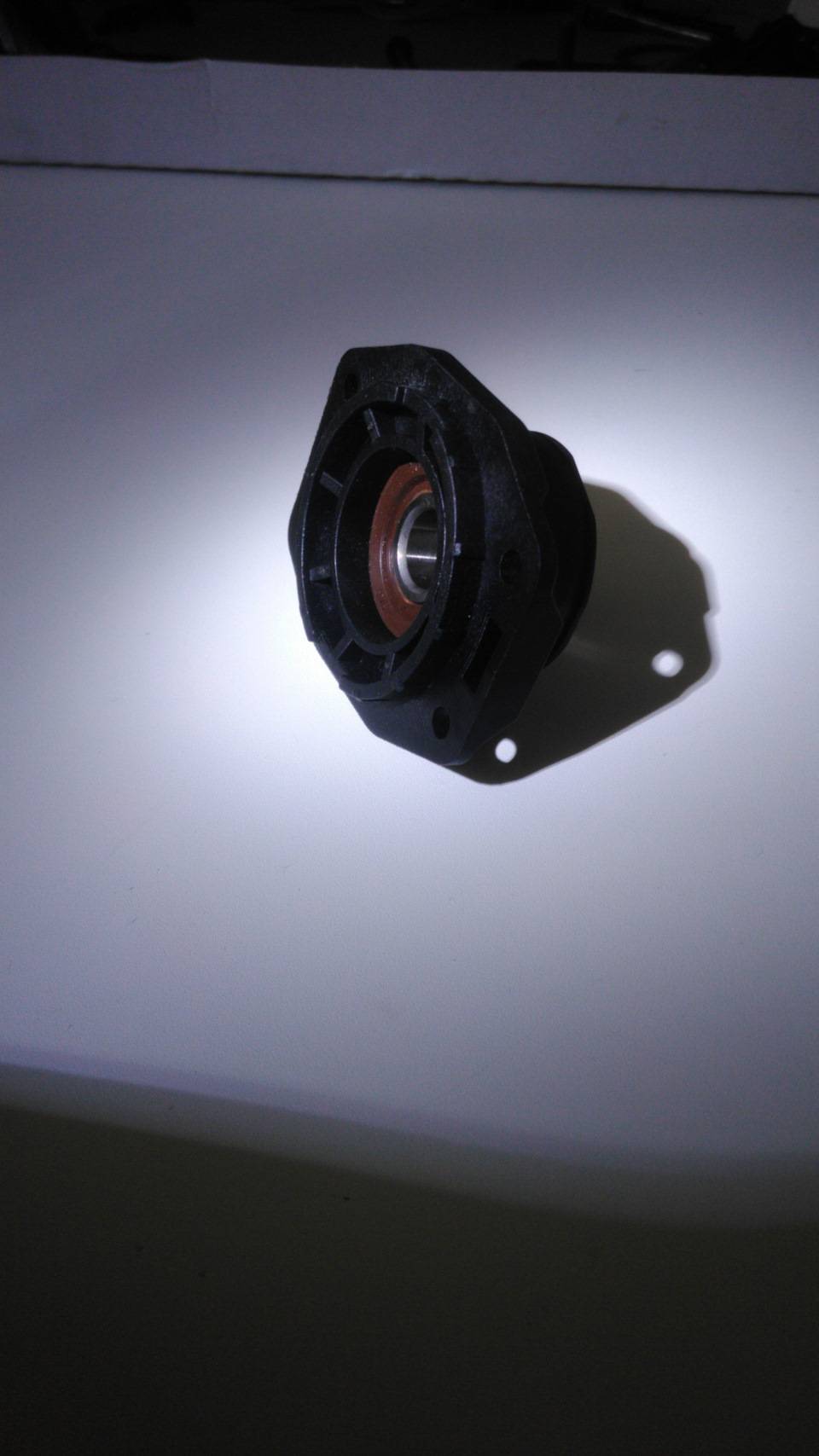

Вышеуказанные номенклатуры купил новые и поменял. Для замены подшипника в сборе с корпусом и шпинделя с помощью съемника разбираем узел, стягивая косозубую шестерню, усилие большое.

Спрессовал все обратно на новых деталюхах используя молоток и головки на 10, 12, 17. С редуктором все. Алюминиевый кожух пилы и пластиковые детали корпуса отмыл с помощью средства Profoam-1000, щелочи входящие в состав этой химии отлично отмывают древесные смолы.

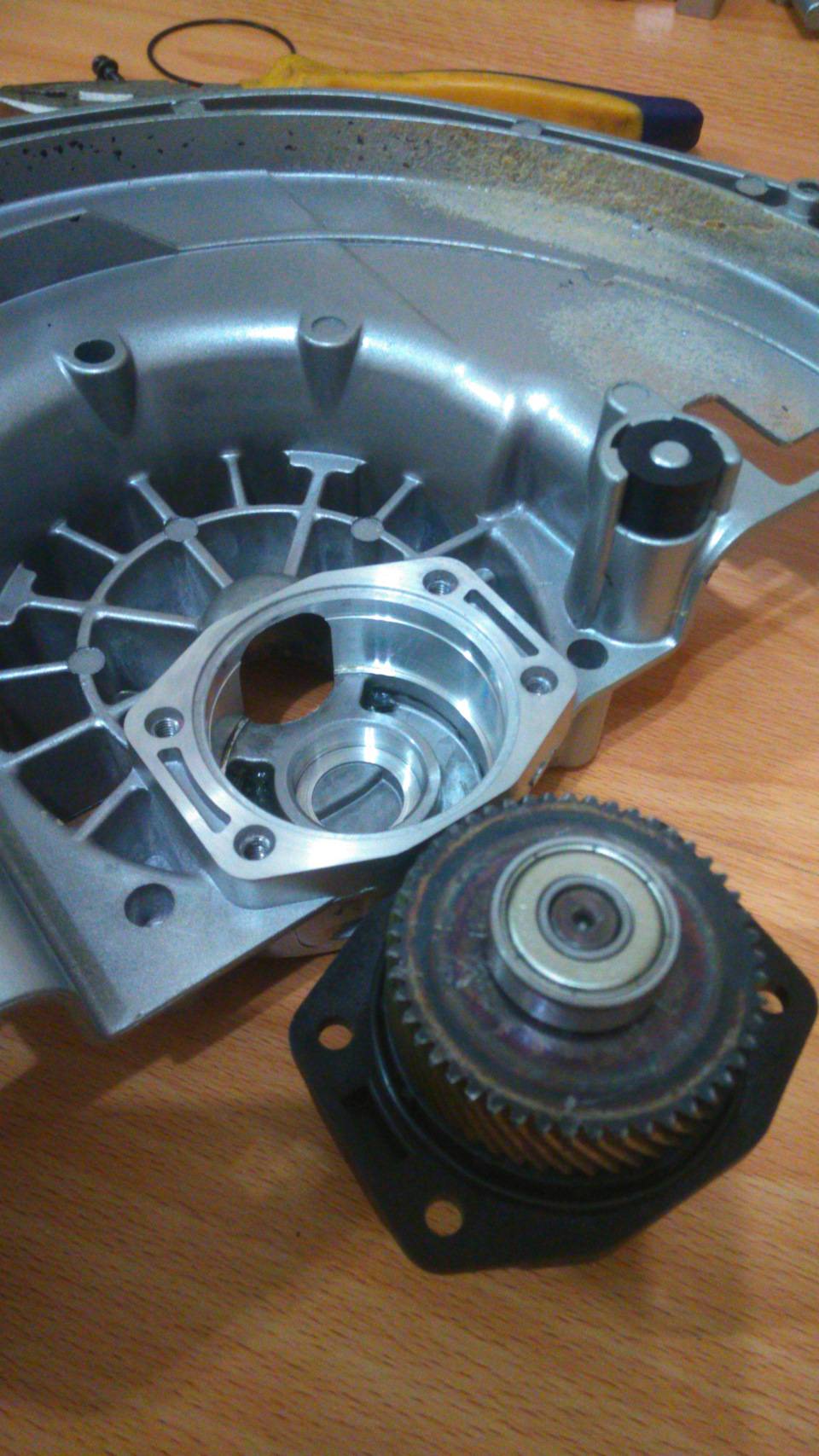

Собрал все обратно соблюдая чистоту в корпусе редуктора и заложил туда зеленую смазку от Castrol. Заменил возвратную пружину кожуха пильного диска (она прослабла), легонечко смазал все направляющие той же зеленой смазкой. Подтянул зажимной узел регулировки глубины пила. После замены корпуса подшипника выявился один приятный побочный эффект – пропал люфт защитного алюминиевого кожуха, так как он своей проушиной крепится к корпусу подшипника и вращается по нему (на старом пластиковом корпусе была выработка). Отремонтированная пила стала более собранной в руке, никаких люфтов больше нет, шелест от работы щеток по коллектору якоря электродвигателя пропал.

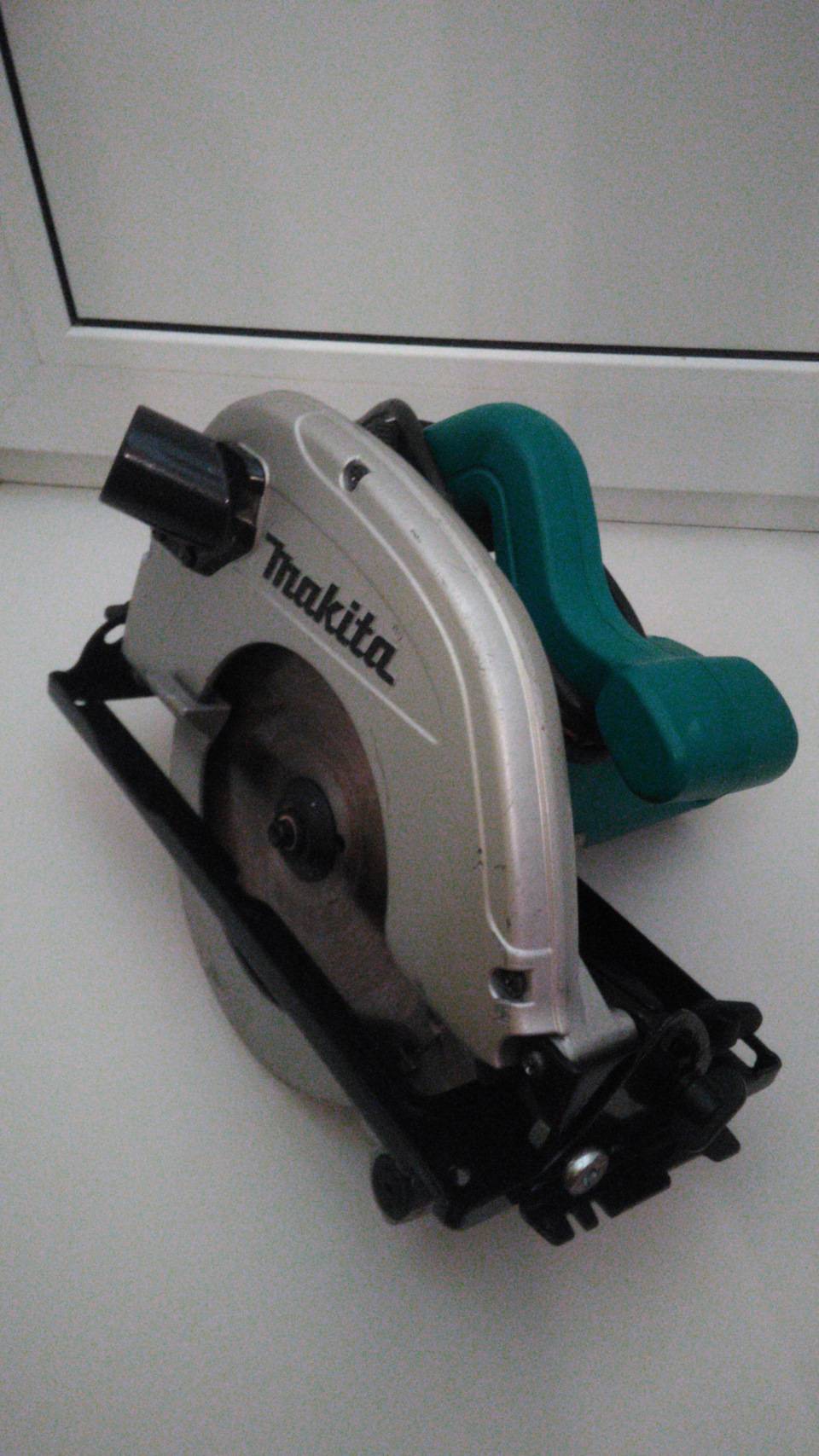

Пила готова т дальше проглатывать кубометры древесины! Любите свой инструмент и добра Вам!

Обслуживание диска циркулярной пилы

Шаг 1. Снятие и установка ножа.

Шаг 1. Снятие и установка диска

Повернитесь и отсоедините циркулярку от розетки. Всегда используйте диск, соответствующее типу режущего материала. Чтобы снять полотно, втяните нижний защитный кожух настолько, чтобы вдавить зубья в кусок фанеры. Удерживая пилу, извлеките болт диска с помощью гаечного ключа, входящего в комплект поставки пилы . Наденьте рабочие перчатки, снимите шайбу, полностью втяните нижнею защиту и снимите диск: снимите внутреннюю шайбу. Очистите и осмотрите диск (шаг 2).

Чтобы установить диск, сначала вставьте внутреннюю шайбу обратно на вал. Наденьте рабочие перчатки и установите его на вал, зубья которого должны быть направлены против часовой стрелки. Затем вставьте другую шайбу обратно на шпиндель и снова установите болт диска. Поверните его рукой до упора, затем затяните на пол-оборота при помощи ключа из комплекта поставки циркулярки.

Шаг 2. Очистка и проверка диска

Наденьте рабочие перчатки, протрите полотно и болт лезвия чистой тканью: используйте небольшую кисть для очистки шпинделя. Если лезвие липкое, протрите его кистью, смоченной в растворителе для краски. Зубья полотна тупые — заточите его (шаг 3). Если полотно твердосплавное и оно изношенное или поврежденные зубы, замените его (шаг 1).

Шаг 2. Очистка и проверка лезвия.

Шаг 3. Заточка диска циркулярной пилы

Наденьте рабочие перчатки, подготовьте диск к заточке, закрепив его между зажимом 2 на 4 и небольшим деревянным блоком. Введите гвоздь через деревянный блок и отверстие в центре диска в 2 на 4 (см. вставку). Затем закрепите детали 2 на 4 на краю стола или верстака. Встаньте лицом к диску и при помощи фломастера отметьте в качестве ориентира изогнутый от вас зуб.

Шаг 3. Заточка лезвия циркулярной пилы.

Положите гладкий треугольный напильник на передний край контрольного зуба, положив его ровно к исходной скошенной поверхности, обычно под углом около 30 градусов. Легким нажатием сдвиньте напильник вперед по зубу 3-4 раза, затем при обратном ходе выталкивайте его из зуба. Повторите процедуру на каждом изогнутом от вас зубе, поворачивая диск по мере необходимости до тех пор, пока вы не вернетесь к исходному зубу. Затем так же заточите верхний край каждого зуба лицевой стороной в сторону от вас.

Чтобы завершить работу, снимите зажим 2 на 4, вытащите гвоздь и переверните полотно. Протащите гвоздь через деревянный блок и отверстие в центре лезвия в 2 на 4, затем снова закрепите лезвие 2 на 4. Аналогичным образом запилите передний край и верхний край каждого зуба лицевой стороной в сторону от вас. После заточки ножа протрите его чистой тканью и установите на место (шаг 1).

Как разобрать циркулярную пилу Makita 5604r

Оборотитесь и отсоедините циркулярку от розетки. Всегда используйте диск, соответственное типу режущего материала. Чтоб снять полотно, втяните нижний защитный кожух так, чтоб вмять зубья в кусочек фанеры. Удерживая пилу, извлеките болт диска при помощи гаечного ключа, входящего в набор поставки пилы. Наденьте рабочие перчатки, снимите шайбу, стопроцентно втяните нижнею защиту и снимите диск: снимите внутреннюю шайбу. Очистите и осмотрите диск (шаг 2).

Чтоб установить диск, поначалу воткните внутреннюю шайбу назад на вал. Наденьте рабочие перчатки и установите его на вал, зубья которого должны быть ориентированы против часовой стрелки. Потом воткните другую шайбу назад на шпиндель и опять установите болт диска. Поверните его рукою до упора, потом затяните на пол-оборота с помощью ключа из комплекта поставки циркулярки.

Очистка и проверка диска

Наденьте рабочие перчатки, протрите полотно и болт лезвия незапятанной тканью: используйте маленькую кисть для чистки шпинделя. Если лезвие липкое, протрите его кистью, смоченной в растворителе для краски. Зубья полотна тупые — заточите его (шаг 3). Если полотно твердосплавное и оно изношенное либо покоробленные зубы, замените его (шаг 1).

Заточка диска циркулярной пилы

Наденьте рабочие перчатки, подготовьте диск к заточке, закрепив его меж зажимом 2 на 4 и маленьким древесным блоком. Введите гвоздь через древесный блок и отверстие в центре диска в 2 на 4 (см. вставку). Потом закрепите детали 2 на 4 на краю стола либо верстака. Встаньте лицом к диску и с помощью фломастера отметьте в качестве ориентира изогнутый от вас зуб.

Положите гладкий треугольный ратфиль на фронтальный край контрольного зуба, положив его ровно к начальной скошенной поверхности, обычно под углом около 30 градусов. Легким нажатием сдвиньте ратфиль вперед по зубу 3-4 раза, потом при оборотном ходе выталкивайте его из зуба. Повторите функцию на каждом изогнутом от вас зубе, поворачивая диск при необходимости до того времени, пока вы не вернетесь к начальному зубу. Потом так же заточите верхний край каждого зуба лицевой стороной в сторону от вас.

Чтоб окончить работу, снимите зажим 2 на 4, выньте гвоздь и переверните полотно. Протащите гвоздь через древесный блок и отверстие в центре лезвия в 2 на 4, потом опять закрепите лезвие 2 на 4. Аналогичным образом запилите фронтальный край и верхний край каждого зуба лицевой стороной в сторону от вас. После заточки ножика протрите его незапятанной тканью и установите на место (шаг 1).

Управление циркулярной пилой

Если заготовка не является устойчивой, закрепите ее зажимами или в тисках. Удалите все препятствия, такие как крепежные детали, с участка, подлежащего резке.

Произведите обслуживание ножа, следуя инструкциям производителя, установите его на глубину от 45,5 до 35.5 мм больше, чем толщина заготовки. Проверьте нижний кожух. При использовании удлинителя убедитесь, что он имеет правильный номинал и размер.

Наденьте защитные очки, подключите пилу и нажмите на спусковой крючок. Дайте пиле набрать рабочую скорость, затем медленно переместите ее в заготовку: оставайтесь за пилой. Крепко возьмитесь за ручки, используя переднюю ручку — для направления циркулярки ( как показано на рисунке) Держите опорную плиту в плоскости и не давите на нее.

Если циркулярка пинает или дергается, остановитесь и устраните причину перед продолжением. После каждого использования, отключайте ее от розетки и используйте жесткую кисть для очистки каждого ограждения и спускного желоба (см.вставку). Продуйте сжатый воздух через вентиляционные отверстия. Раз в год проводите технический ремонт приводной передачи и шпинделя .

Как сделать замену подшипника циркуляционной пилы своими силами?

Даже в том случае, если при эксплуатации данного электрического инструмента, соблюдались все правила и нормы, циркулярка иногда выходит из строя, и перестает работать.

Такая поломка сразу же доставляет массу неудобств. Ведь это устройство практически постоянно необходимо в подсобном хозяйстве. Для разборки и замены пришедших в негодность запасных частей, требуется изучить конструкцию дисковой пилы, как иногда называют пилу циркуляционную.

Для того, чтобы узнать, какая именно деталь вышла из строя, понадобится сделать диагностику. При помощи этой статьи я помогу вам в этом.

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

Для замены пильного диска необходимо выполнить следующие действия:

  1. Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
  2. На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
  3. Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
  4. Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

  1. Завести диск на место и одеть его на втулку шпинделя.
  2. Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
  3. Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
  4. Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
  5. Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

Вопросы по самовосстановлению

Проблема во многих случаях осложняется отсутствием полной информации о технике ремонта. По мнению зарубежных производителей, после истощения ресурса пила должна быть выведена из эксплуатации, поэтому ремонтопригодность многих моделей на бюджетном уровне является обоснованным сомнением.

Труднее восстановить бензопилы профессионального уровня.

  • Проблема осложняется высокой стоимостью запчастей.
  • Возможно, что потребуется специальное оборудование для восстановления эффективности отдельных компонентов и механизмов, в частности, для регулировки топливной аппаратуры.

READ Бензопила Stihl Ms 180 Шина 40 См Видео

Замена дорогих фирменных запчастей доступными, но недолговечными китайскими аналогами экономически не оправдывает себя. Практика показывает, что эти компоненты производят ресурс в лучшем случае 50-60%.

Как устроена циркуляционная (дисковая) пила

Данный электрический инструмент складывается из таких составных частей:

  • снаружи находится кожух, предназначенный для защиты. Опилки выбрасываются через отверстие в нем;
  • далее вы увидите наличие корпуса пилы. Внутри располагается электрический двигатель с пусковой кнопкой. Есть такие подвиды циркуляционных пил, в которых предусмотрена возможность работы без электрической сети. Они имеют аккумуляторные батареи, которые находятся сверху корпуса;
  • снизу есть еще один кожух, он двигается в отличие от первого. Его задачей является закрытие режущего элемента, когда вы достаете его из заготовки;
  • непосредственно диск пилы. Гайкой или болтом он прикреплен на вал при редукторе;
  • чтобы не использовать специальные дополнительные устройства для достижения ровного пропила, было устроено применение параллельного упора;
  • весь механизм стоит на опорной плите, так называемой подошве. Используя ее, вы можете размещать циркуляционную плиту под необходимым вам углом;
  • глубина может изменяться при помощи специального регулятора. Другим таким же приспособлением регулируется угол, на который наклонена опорная плита;

Принцип, по которому работает дисковая пила, такой. Электрическое питание, либо же питание от аккумулятора, попадает на пусковую кнопку агрегата. При этом цепь разрывается. При включении кнопки происходит поступление электрического тока к электромотору.

Таким образом электродвигатель запущен. При помощи редуктора к пильному диску передается электровращательное движение. Теперь вы приступаете к распилу деревянных частей, установив подошву дисковой пилы непосредственно на заготовку.

Типы пильных дисков

Выделяют 2 основных типа режущих элементов:

  1. Монолитные. Представляет собой цельную пластину, изготовленную из высокоуглеродистой стали или другого прочного металлического сплава. Характеризуется большим количеством зубьев. К преимуществам относят малую цену, большой запас прочности, простоту обслуживания и низкое качество пиления. В дополнение зубья очень быстро тупятся, необходимо постоянно поддерживать их разводку.
  2. Твердосплавные. Отличаются выступающими напайками на зубьях из кобальта, искусственного алмаза, карбида вольфрама. Такие элементы обеспечивают большую прочность дисков, продлевают их срок службы. Маркируются буквами HW. К плюсам относят высокое качество реза даже на больших скоростях, универсальность использования. Зубья на таких кругах тупятся медленно. Основными минусами выделяют высокую цену и необходимость специального оборудования для проведения заточки.

Оснастка также отличается по ряду технических характеристик. Внешний диаметр варьируется от 65 до 500 мм, влияет на глубину реза. Для бытовых целей подойдут варианты с размером 75-165 мм. Профессионалы выбирают пилы, которые рассчитаны на установку кругов диаметром не менее 190-210 мм. Толщина полотна составляет от 2 до 6 мм, самым распространенным вариантом является 3.2 мм.

Режущие элементы отличают и по количеству зубьев (от 10 до 120 шт). Чем их больше, тем лучше качество реза. Для распила мягкой древесины используют оснастку на 20-24 зуба. Круги со средним количеством зубьев (от 36 до 48 шт) лучше разрезают твердые породы дерева, ДСП и фанеру. Разрез при этом получается аккуратный, но сам элемент быстро изнашивается.

Для распила ламинированных поверхностей выбирают элементы с частым расположением зубьев – от 40 до 64 шт.  При работе с металлом чистый рез и ровные кромки обеспечивает использование кругов с большим количеством зубцов – от 80 до 120 шт.

Обслуживание щеток в сборе

Выключите пилу и отсоедините ее и розетки, а затем извлеките диск. Найдите крышку щетки с каждой стороны корпуса двигателя.

Ремонт замена узлов щеток в циркулярной пиле.

Нажмите каждую кисть один или два раза, чтобы проверить ее пружину. Произведите ремонт компонента в каждом узле щетки, если:

  • пружина повреждена
  • корпус потрескался
  • щетка изношена
  • неровная
  • короче своей ширины

Всегда заменяйте компоненты в каждом узле или обоих узлах щетки точными дубликатами, даже если поврежден только один. На изображенной модели необходимо заменить все узлы щетки целиком

Осторожно установите каждый узел щетки на место, убедившись, что щетка соответствует кривизне коммутатора. Затем привинтите крышку щетки обратно

Ремонт переключателя

Доступ к переключателю.

Положите пилу на бок и отвинтите корпус ручки

Поверните пилу вертикально, осторожно отделите корпус ручки от шва и поднимите половину секции

Ремонт циркулярной пилы: доступ к переключателю.

Обратите внимание на место расположения проводов, шестерен и других компонентов, при необходимости составьте схему для повторной сборки

Осторожно выньте переключатель из рукоятки. Промаркируйте его провода и соответствующие им клеммы, затем отсоедините провода от выключателя

Промаркируйте его провода и соответствующие им клеммы, затем отсоедините провода от выключателя.

Проверка и замена выключателя.

Установите мультитестер для проверки целостности. Вставьте один щуп в линейный разъем, а другой по очереди в каждый нагрузочный разъем, сначала нажав, а затем отпустив курок (см. выше).

Проверка и замена выключателя, дисковой пилы.

Тестер должен показывать непрерывность один раз и только один раз при нажатой кнопке включения. Вставьте один тестерный датчик в разъем другой линейной клеммы и повторите тест. Если проверка выключателя прошла неправильно, замените его точным дубликатом. Снова подсоедините провода переключателя и извлеките переключатель. Скрутите корпус ручки, установите пилу на место.

Ремонт нижней защиты циркулярной пилы

В качестве проверки безопасности перед каждым использованием пилы проверяйте нижний щиток и его защитный затвор на наличие повреждений.

Проверка нижнего защитного кожуха циркулярной пилы.

Для проверки действия нижнего защитного барьера потяните рычаг вперед (вверх) и отпустите его. Нижний барьер должен втянуться, затем откинуться назад и закрыть диск. Если нижний барьер трёт верхний, потерял пружинное действие или иным образом поврежден, снимите нож и произведите ремонт нижнему барьеру. Если поврежден резиновый амортизатор, замените его на точный дубликат.

Снятие нижней защиты

Для дальнейшего ремонта необходимо надеть защитные очки, снять стопорное кольцо со шпинделя с помощью плоскогубцев для внешних стопорных колец. Для удобства доступа сначала установите циркулярку на минимальную глубину резания. Крепко возьмитесь за нижнею защиту и снимите его с вала.

Снятие нижней защиты.

Осторожно отсоедините пружину от нижнего и верхнего ограждений. В некоторых моделях пружина имеет плоскую намотку. Проверьте пружину на отсутствие натяжения и осмотрите обод и центральное отверстие (иногда оснащенное регулировочной прокладкой) нижней защиты на предмет зазубрин и трещин

Если какой-либо компонент поврежден, купите точный дубликат и произведите ремонт с заменой

Проверьте пружину на отсутствие натяжения и осмотрите обод и центральное отверстие (иногда оснащенное регулировочной прокладкой) нижней защиты на предмет зазубрин и трещин. Если какой-либо компонент поврежден, купите точный дубликат и произведите ремонт с заменой.

Установка нижнего защитного кожуха

Если нижний кожух не оснащен плоской пружиной, сначала вставьте пружину обратно в паз в верхнем барьере и нижнем. Если центральное отверстие нижней защиты оснащена регулировочной прокладкой, убедитесь, что прокладка свернута внутрь него.

Затем установите ограждение на ось и сдвиньте его на место под верхним кожухом, не отсоединяя пружину и не сдвигая регулировочную прокладку. Установите стопорное кольцо на место, установите диск и проверьте нижний кожух.

Установка нижнего защитного кожуха.

Нижняя защита оснащена плоской пружиной, сначала зацепите пружину за нижний кожух (см. вставка). Удерживая пружину на месте одной рукой, другой рукой направляйте нижнюю защиту на вал.

Установив нижний кожух, нажмите на него и поверните против часовой стрелки в верхний кожух, пока крючок пружины не защелкнется в пазу верхней защиты. Затем установите стопорное кольцо на место, проверьте нижний кожух.

Возврат циркулярной пилы ненадлежащего качества (бракованной)

Товаром не надлежащего качества, или бракованным считается тот, у которого имеются отклонения от нормального.

Брак, если

  • Имеются отклонения во внешнем виде от нормального, либо не полная комплектация;
  • Имеются недостатки, из-за которого циркулярная пила не способна удовлетворить предполагаемые потребности покупателя;
  • Имеются недостатки, препятствующие выполнению прямого функционального назначения товара;
  • Характеристики отличаются от заявленных в сопроводительной документации;
  • Параметры не соответствуют ГОСТ или ТУ, согласно которых велось производство товаров.

Основания для возврата

Брак бывает разных видов.

ВидОписание
ОбычныйКачество изделия не соответствует нормам, которые установлены для него
СущественныйДефекты сложно убрать, для этого могут потребоваться высокие затраты времени и денежных средств
ЯвныйБрак этого вида обнаруживается при выполнении обычного осмотра. Также его выявляют на стадии технического контроля
СкрытыйДанный вид брака обнаруживается во время эксплуатации товара или при длительном хранении

Любой из вышеприведенных видов брака позволяет вернуть циркулярную пилу в магазин или другую торговую точку.

При этом отсутствует возможность вернуть товар в следующих случаях:

  1. Если брак возник из-за действий покупателя;
  2. Если покупатель был заранее проинформирован о имеющихся недостатках;
  3. Если срок действия гарантии закончен.

Гарантийный срок – это период, в течение которого производитель или продавец предоставляют покупателю право на возврат некачественного товара. Он устанавливается на каждую вещь отдельно, в зависимости от характеристик того или иного товара и требований законодательства.

В гарантийный срок входит:

  • гарантия от производителя – которая устанавливается производителем в соответствии с законодательством (например, в ГОСТ);
  • гарантия от точки продажи – которая должна быть не меньше срока, который указал производитель.

Покупатель может вернуть товар в течение двух лет после покупки, даже если гарантийный срок закончен. Однако для этого необходимы серьезные основания. И процедура возврата в таком случае будет сложной.

Права покупателя

Если циркулярная пила будет ненадлежащего качества, то есть будут выявлены нарушения, дефекты, то согласно статьи 18 Закона «О защите прав потребителей» покупатель имеет право на ряд требований.

Покупатель имеет право на:

  • На возврат и получения денег;
  • На обмен товара на новый с теми же заявленными характеристиками;
  • На проведение ремонта на бесплатной основе;
  • На обмен на товар с другими характеристиками с оплатой разницы в цене
  • По согласованию сторон на снижение цены на товар равным величине найденного брака.

Важно учитывать, что выбор одного из вышеперечисленного пункта должен осуществлять покупатель, но никак не продавец

Порядок действий

Если после покупки будет выявлен брак циркулярной пилы, то первое, что должен сделать покупатель – это обратиться к продавцу. На начальном этапе стоит попробовать договориться с ним устно, если же ничего не выйдет, то необходимо перейти к серьезным действиям.

Основные характеристики модели

Описываемая выше циркулярная пила «Макита 5704» обладает посадочным диаметром диска, который составляет 30 мм. Регулировки оборотов в оборудовании нет. Весит устройство 4,6 кг. Перед покупкой агрегата необходимо ближе ознакомиться с техническими характеристиками.

Например, циркулярка не имеет функции поддержания постоянных оборотов под нагрузкой. Длина кабеля обеспечивает комфортную работу, этот параметр составляет 2,5 м. Вы не сможете воспользоваться возможностью работы с направляющей шиной, этого функционала в устройстве нет, как и плавного пуска. Под прямым углом вы сможете проделать пропил, максимальная глубина которого составляет 66 мм.

Основные неисправности и их признаки

К типичным неисправностям ручных циркулярок можно отнести следующие ситуации.

  1. Пила не включается. Могут быть неисправны сетевой кабель, электрическая вилка, кнопка пуска или электрические щетки.
  2. Двигатель инструмента сильно греется. Такие симптомы могут быть следствием межвиткового замыкания (обрыва) в катушках якоря или статора, а также слишком интенсивного режима работы агрегата.
  3. Перегревается редуктор аппарата. Перегрев данного узла может происходить из-за выхода из строя подшипника или отсутствия смазки на шестернях.
  4. Щетки искрят. Обычно это происходит по причине их чрезмерного износа.
  5. Вокруг коллектора двигателя видно горящее кольцо. Если при работе агрегата наблюдается круговая искра вокруг коллектора двигателя, то ее появление может вызвать неисправность обмотки якоря либо засорение пространства между ламелями коллектора графитовой пылью.
  6. Агрегат не развивает требуемую мощность. Падение мощности может быть по причине падения напряжения в сети, неисправности обмоток двигателя, износа электрических щеток, неисправности пусковой кнопки.
  7. Во время работы агрегата слышен скрежет и другие посторонние звуки. Данные симптомы могут вызваться поломкой зубьев шестерни либо неисправностью подшипников.
  8. Двигатель гудит, но агрегат не работает. Возможно, произошло заклинивание в редукторе.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
