Адаптер для мотоблока нева своими руками

Как изготовить своими руками

Разумеется, приобретение адаптера к мотоблоку, готового к работе — это оптимальный и простой выход из ситуации. При всем том стоят они действительно довольно много, поэтому вовсе не каждый фермер или просто дачник готов позволить себе их приобретение. Не приходится удивляться, почему многие задаются вопросом, как сделать адаптер собственноручно.

Это, конечно, возможно, и в сети можно найти довольно много рекомендаций, которые касаются самостоятельного изготовления адаптеров. БОлее того, есть и множество чертежей, дающих возможность рассмотреть это устройство более наглядно и детально.

Использовав их, вполне возможно создать такой агрегат в бытовых условиях, используя минимум инструментов и материалов. Для производства самодельного адаптера потребуется:

  • сварочный аппарат;
  • колесная пара;
  • стальные уголки и листы;
  • водительское кресло;
  • крепежные соединения; трубы из железа.

Вся работа будет состоять из нескольких шагов:

  1. Берем квадратный металлический профиль, длиной примерно 1800 мм. Поперек него привариваем такой же железный лоскут, только меньшего размера — примерно 600 мм. К этому полотну профиля в дальнейшем закрепятся колесные стойки, высота которых должна быть около 300 мм.
  2. После этого нужно прикрепить раскосы. Крепят их к центральной раме и к колесам. Угол расположения колесных втулок относительно рамы допускается любой, какой хочется. К металлическому профилю дополнительно приваривают балку. Это необходимо для укрепления рамы.
  3. Раму для дополнительного оборудования сваривают из швеллера № 10.
  4. С колесной осью она совмещается посредством куска квадратной трубы, а швы свариваются сварочным аппаратом.
  5. Теперь к раме привариваем рычаг управления с тремя коленами (200, 350 550 и миллиметров).
  6. Крепим к рычагу еще один (размер 800 мм), он будет регулировать усилие.
  7. Рычаги соединяют между собой обыкновенными болтами.

Первый этап пройден. Приступаем к следующему.

Работа с конструкцией адаптера

Теперь начинает работу с адаптером. Для этого выполняем следующие действия:

  1. К центральной раме нужно приварить кусок 300-миллиметровой трубы — это будет подставка под водительское сиденье.
  2. Сверху перпендикулярно этой подставке аналогичным образом свариваем 2 куска трубы. Это требуется для того, чтобы сидушка не оторвалась в процессе работы и была более устойчивой в процессе тряски при работе. Сиденье может быть готовым, а можно его сделать самостоятельно из куска фанеры и поролона, это уже на усмотрение мастера.
  3. Сиденье крепим к поперечным кускам трубы, которые привариваем к самой подставке, а также к подставке под сиденье. В роли крепежного элемента применяем обыкновенные болты.
  4. Спереди привариваем механизм сцепки с мотоблоком, после чего работа может считаться оконченной.

Адаптер с рулевым управлением

Если же навыки есть, то при желании конструкцию можно несколько усложнить, изготовив еще и самодельный адаптер к мотоблоку, к которому можно приладить еще и рулевое управление.

Чтобы осуществить эту задумку, нужно будет приготовить следующие материалы и инструменты:

  • сварочный аппарат;
  • сиденье;
  • 2 колеса; стальные трубы и уголки;
  • листы железа.

При такой конструкции раму адаптера необходимо крепко соединить с мотоблоком, в противном случае устройство будет, как говорится, «вести по сторонам». Для конструкции можно взять любой готовый руль, пусть даже от старых «совковых» автомобилей (от того же от ВАЗа, например).

Адаптеры для любого мотоблока, в том числе и для Невы, дают возможность значительно повысить комфорт оператора при управлении мини-трактором. Фактически, водителю уже не придется постоянно волочиться за аппаратом. Теперь он может просто сесть в удобное сиденье и делать все то же самое, только с комфортом и в большем тепле.

Конструкция таких агрегатов довольно проста, и самостоятельное производство их в домашних условиях вполне возможно. Тут необходимо учитывать, что домашняя сборка подразумевает наличие хотя бы базовых умений в сварочной работе, а также с сопутствующего инструментария. Также потребуется запастись большим количеством уголков и металлических труб, чтобы не прекращать работу из-за недостатка материала. В целом же, целесообразность собственноручной сборки адаптера есть, тем более учитывая, что при этом значительно экономятся денежные средства.

Современный мотоблок является высокотехничной машиной для качественной обработки почвы. С его применением значительно экономятся силы и время его владельца. Многие агрегаты подлежат модернизации благодаря использованию дополнительных конструкций и навесов. В их числе адаптер к мотоблоку.

Особенности конструкции приставки

Перед изготовлением любого устройства, нужно получить максимум знаний и информации о нем, чтобы в итоге получить максимально качественное изделие, для этого рекомендуем почитать интересную статью про адаптеры для мотоблока. В ней находится исчерпывающий объем информации по данной теме, а здесь обсудим только важные моменты.


С виду похож на трактор, но присмотритесь, сзади мотоблок с рогами

Из особенностей конструкции стоит отметить способ крепления, всего их 2:

  • передний – адаптер крепится спереди мотоблока,
  • задний – адаптер крепится сзади.

Еще есть разделение по способу управления: рога или руль, а также по исполнению рамы: с подвижным сочленением, жесткое крепление.

Рога – это опять же просто, а руль – сложно, но практично.

Поэтому, если планируется регулярно использовать самодельный адаптер с мотоблоком, то лучше выбрать вариант с передним способом крепления, с рулевым управлением.

Раму с подвижным сочленением сделать своими руками тоже не просто, также требуется больше опыта, времени и материалов. Себестоимость будет дороже. Мотокультиватор получит меньший радиус поворота, лучше управление. Но, маневренность мотоблоку с адаптером нужна в основном в условиях ограниченного пространства, поэтому, если выбираете такую раму в основу своей самоделки, то учитывайте условия эксплуатации.

Все остальные элементы конструкции: сидение, тормоза, подставка под ноги, колеса, выполняются одинаково и каких-либо существенных нюансов в этом нет. Единственное, забыли упомянуть про кузов. На заводских модулях, например АК-1, устанавливается кузов, позволяющий дополнительно перевозить 100-200 кг груза.

Схема и чертежи модулей

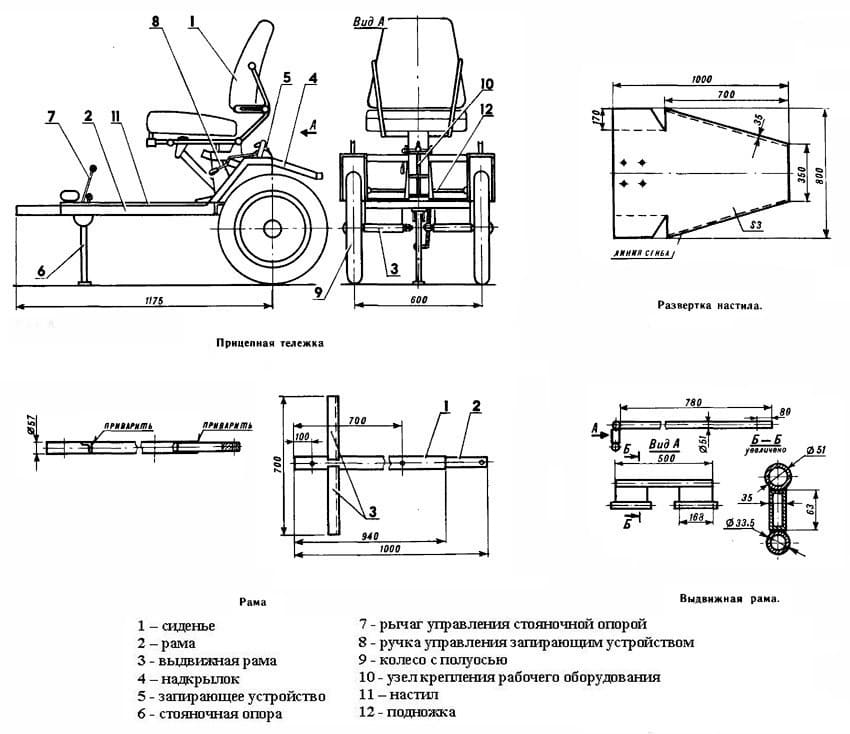

При изготовлении своими руками адаптера к мотоблоку пригодятся разного рода схемы и чертежи, они позволят быстрее понять принцип и основы устройства приставки. Также на их основе можно сделать собственный чертеж для будущей самоделки.

Чертеж заднего адаптераЕще одна интересная схемаСхема крепления сидения для модуля

В продолжение темы схем и чертежей, рекомендуем посмотреть интересное видео, автор которого делится готовым чертежом заднего адаптера для мотоблока, схема видна на времени 2:30. Автор дает комментарии к своей разработке, размеры профилей, листового металла.

Как можно модернизировать самодельный мотоблок?

Мотоблок

Архипова многофункционален. Его можно использовать в качестве плуга, или же культиватора. Для этого довольно съемные детали для плуга поменять деталями со снятыми отвалами для культиватора. Мотоблок по мере продвижения будет заглублять борозды в землю и укладывать в их картофельные клубни. Чтоб запахать клубни необходимо только установить на место отвалы и пройтись агрегатом меж высаженными рядами.

Сельхозагрегат комфортен и при сборе урожая. Используя различные отвалы можно изменять ширину захвата. Агрегат неплох и тем, что способен собирать пропущенный картофель и оставшуюся после уборки ботву растений. Для этих целей его оборудуют граблями либо бороной.

Универсальную конструкцию можно использовать не только лишь для проведения сельскохозяйственных работ. Зимой его с фуррором используют для уборки снега. Верный ассистент понадобится и для уборки дорожек придомовой местности. Установив на мотоблок валик с круглой щеточкой и дополнительную звездочку, владелец облегчит для себя работу по расчистке тротуаров.

Устройство

Независимо от типа, конструкции всегда состоят из одинаковых частей. Разница заключается в их компоновке и размерах. Нужно хорошо разобраться в каждом элементе, чтобы при создании чертежа или сборке разбираться в деталях, сделать все надежно и правильно. Любые ошибки приводят или к снижению надежности, или к необходимости переделать узел.

  1. Рама, несет на себе всю нагрузку, на нее ставят остальные части, поэтому тут важна прочность. Может быть жесткой, либо с подвижным сочленением посередине. Второй вариант сложнее, зато разворачиваться можно на меньшем пространстве, управляемость улучшается. Отдельный вид – полная рама, где на каркасе стоит двигатель и узел управления, в этом случае придется сделать крепления для мотора и трансмиссии.
  2. Колесный узел. Подвески нет, поэтому он состоит из подшипников, которые ставятся на общей оси или отдельных рычагах, закрепленных на раме. Часто конструкцию делают регулируемой, тогда можно быстро изменить ширину колеи под разные виды работ. Колеса берут от любой техники, главное – подобрать подходящий размер.
  3. Рулевой механизм. Для вариантов с передним расположением, может быть разным, но проще всего купить готовую рейку и закрепить по месту. Второе решение – шестеренчатый привод в гибком сочленении, когда два модуля сгибаются относительно друг друга на поворотах.
  4. Сиденье. Использовать любой вариант, который есть под рукой, а если его нет, купить на авторазборке за небольшие деньги. Подбирать под себя, крепить на салазках, чтобы была возможность регулировать положение для людей разного роста.
  5. Постамент для ног. Тут же располагается и педальный узел при его наличии, также на эту часть крепят ручной тормоз, который используют в задних адаптерах. Сделать из прочного листа стали с перфорацией, ноги не будут скользить по поверхности.
  6. Сцепка соединяет две части конструкции. Проще всего купить готовое изделие, его отдельно продают там же, где и технику. Желательно, чтобы сцепное устройство было подвижным в вертикальной плоскости, тогда при езде по неровной земле колеса прочно цепляются за грунт и не поднимаются на кочках.

Кроме основных частей в конструкции могут быть и дополнительные, все зависит от чертежа. Часто ее дополняют ящиком для инструментов, его удобнее всего крепить сзади за сиденьем или под ним, если там есть место. Тормозная и рулевая системы разрабатываются отдельно.

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Поэтапная сборка адаптера

После того, как продуманы необходимые чертежи и размеры деталей, найден материал и подготовлен инструмент, можно приступать непосредственно к сборке адаптера.

  1. К отрезку квадратного металлопрофиля длиною около 180 см перпендикулярно привариваем металлопрофиль длинной около 60 см. Именно этот отрезок будет креплением для колес. Стойки колес должны быть высотой не меньше 30 сантиметров.
  2. Привариваем раскосы к основной раме и колесным втулкам.
  3. Размеры основной рамы буду около 40х40 см, они могут изменяться в зависимости от индивидуальных пожеланий конструктора. К заднему краю рамы приваривают швеллер №10. Боковые трубы скрепляются надежными болтами.
  4. Затем к раме приваривают рычаг управления. Для увеличения усилия при управлении рычаг может иметь одно или несколько колен длинной около 70−80 см. Колена скрепляются болтами.
  5. Как подставку под сиденье можно использовать трубу длинной около 30–40 см, которая надежно приваривается к основной раме.
  6. Привариваем сцепку к мотоблоку.

Предлагаем Вам также ознакомиться с видео, где продемонстрированы различные виды адаптеров и их особенности для мотоблоков нескольких известных марок.

Нева:

Салют:

МТЗ:

Агро:

https://youtube.com/watch?v=r03_gu8j13Q

Форза:

Рекомендации по эксплуатации

Как показывает практика, «Нива» поступает на реализацию в уже собранном виде, но после приобретенияперед установкой навесного оборудования требуется выполнить правильную регулировку основных узлов. Грамотная подготовка оборудования позволяет выполнять полноценную работу с максимальным использованием характеристик.

Для полноценной работы двигателя обязательно осуществляется настройка клапанной системы. С этой целью выполняется разборка карбюратора, а также откручивание всех винтовых соединений на верхнем и нижнем корпусе с последующей чисткой элементов. На следующем этапе выполняется настройка клапанов при помощи регулировочных винтов.

Чтобы оборудование служит максимально долго и сохраняло свою работоспособность, следует придерживаться следующих рекомендаций по эксплуатации:

в процессе установки культивирующих навесов нужно контролировать направление ножей по ходу движения оборудования;если в процессе проведения сельскохозяйственных работ колеса буксуют, то рекомендуется установка дополнительных грузов;очень важно контролировать качество и чистоту используемого в мотоблоке топлива;при запуске в работу холодного устройства необходимо закрывать воздушную подачу посредством специальной задвижки;после запуска РУД устанавливается на позицию ХХ, а двигатель прогревается примерно три минуты;категорически запрещается выставлять обороты на максимальные показатели на этапе прогрева мотора;особенно важно предотвращать в процессе работы попадание масла на поверхность воздушного фильтрующего элемента. Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Прежде чем приступать к работе с адаптерами и мотоблоками, очень важно ознакомится с прилагаемой производителем инструкцией

Мотоблок с рулевым управлением

При таком способе силовой агрегат будет располагаться за спиной водителя и жёстко крепиться к переднему адаптеру. Следовательно, увеличится коэффициент сцепления ведущих колёс с почвой. Это, в свою очередь, повысит тяговое усилие, что даст возможность работать с любым навесным оборудованием. Для таких экспериментов лучше всего подойдёт лёгкий мотоблок «Салют», имеющий массу около 75 кг и мощность 6,5 л. с.

В этом случае понадобится рулевая колонка с редуктором. Но это для этого случая, если рискнёте смастерить мотоблок с передним рулевым управлением. Эта процедура намного сложнее и кропотливее, чем простое сочленение, но зато результат порадует — получится мотоблок с рулём и сиденьем, а под руками окажутся все нужные рычаги.

При изготовлении понадобятся не только руль и редуктор, но и рулевые тяги с сошниками. Обязательно нужны будут педали газа, сцепления и тормоза, расположенные под ногами. Их соединяют со штатными органами управления самодельными тягами или стальными тросиками.

С правой стороны сиденья устанавливают рычаг для поднятия или опускания навесного оборудования, а также рукоятку стояночного тормоза. На передние колёса ставят крылья с фарами. И минитехника, наконец-то, приобретает законченный вид мотоблока с передним адаптером.

Следует отметить, что цена такого изделия с рулём начинается от 24 тыс. рублей. При этом адаптер имеет неплохие технические характеристики, позволяющие в полной мере оценить достоинства работы на своей минитехнике.

Мотоблок является механизированным помощником огородника, который позволяет сократить трудозатраты и здоровье пользователя. Если такое устройство дополнено адаптером с рулевым управлением, то оно увеличивает комфортабельность управления и еще больше сокращает физическую нагрузку.

По сути, адаптер позволяет превратить мотоблок в подобие мини-трактора. Из материала данной статьи вы узнаете устройство адаптера, его назначение, разновидности, нюансы установки и тонкости эксплуатации.
