Водосливные системы для кровли: виды, разбор типовых элементов, расчет и правила монтажа

Нюансы установки водосточной системы на плоской крыше

На плоских крышах всё равно должен быть уклон хотя бы в 1-2°, это обязательное условие установки водосточных труб. Как правило, водосборный желоб в наружной конструкции устанавливают с тыльной стены, к которой идёт уклон.

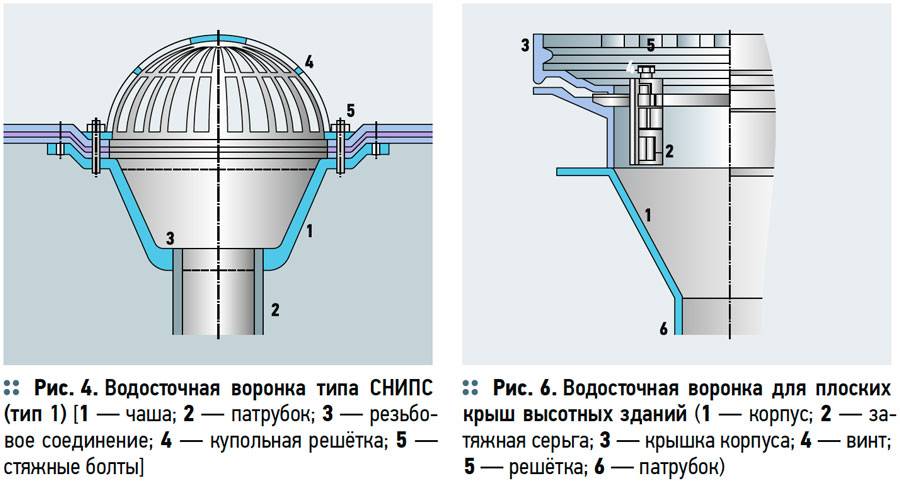

Такие воронки можно ставить не только по центру кровли, но и у наружных стен, на расстоянии не больше 60 см. При необходимости можно устроить несколько приёмных воронок.

Как правильно установить внешние водостоки на плоской крыше

Водосточная система кровли, как любая другая строительная конструкция, нуждается в расчёте и проектировании. Именно с этого и стоит начать.

Расчёты для наружной водосточной системы

Есть общие правила системы водостока с крыш любого размера:

  • для настенных или подвесных желобов угол ската кровли должен быть не меньше 15°;
  • наклон продольного желоба делают не меньше 2°;
  • высота бортов для желобов – не меньше 12 см;
  • нельзя делать расстояния между сливными трубами больше 2 м;
  • водосточные трубы рассчитывают, исходя из размеров крыши. На каждый квадратный метр кровли должно приходиться 1.5 см² сечения трубы.

Площадь кровли посчитать очень легко – это задача для пятиклассника.

Есть сложные формулы для расчёта водостоков, в которых задействованы данные по осадкам в регионе. Но можно значительно упростить задачу. Воспользуйтесь этим алгоритмом, определяющим минимальные параметры:

Площадь кровлиMin сечение труб, ммMin сечение желобов, мм
Менее 50 м²75100
50-100 м²90120
100-200 м²100105

Основы монтажа наружного водостока для крыши своими руками: мастер-класс

Иллюстрация Описание действия

Для монтажа своими руками металлических водостоков для крыши подберите желоба и трубы соответствующего сечения. Кроме них вам потребуются соединительные муфты и углы, если таковые есть на вашей кровле. Чтобы подсоединить водосток к стене, нужно ещё подобрать колено к воронке.

Для крепления лучше использовать универсальные металлические кронштейны для водостока. Их можно согнуть под любым углом, соответствующим наклону вашей кровли.

На схеме наглядно показано, как должен располагаться желоб относительно свеса крыши.

Согните язычок кронштейна под углом, соответствующим вашему скату.

Закрепите кронштейн с помощью саморезов

Обратите внимание: систему водостока удобнее монтировать ещё до конца монтажа кровельного материала, чтобы он вам не мешал. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр

Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр.

Закрепите кронштейны по всему скату на расстоянии не более 60 см друг от друга.

В крайнем желобе разметьте и выпилите отверстие для приёмной воронки.

Если ваш желоб металлический, слегка отогните края вырезанного отверстия в наружную сторону.

Закрепите желоб на кронштейнах с помощью клемм или гибких язычков, установите воронку.

Установите заглушку в конце желоба.

Если вы устанавливаете внутренние или наружные углы, соединительные муфты, то обрезиненные части нужно обработать силиконом.

Зазор между желобами при соединении не должен быть больше 2 мм.

Установите колено водосточной трубы, которое направит водосток ближе к стене и закрепите на стене муфты для монтажа труб.

Установите сливные трубы и закройте муфты винтовыми замками или клеммами.

Установка внутренних водостоков на плоской крыше своими руками

Внутренний водосток – конструкция более сложная в монтаже, чем наружный. Она тоже требует тщательных расчётов и имеет нюансы в установке:

Ни в коем случае внутренние водостоки не прячут в толще стен. Для них обустраивают шахты или коробы

  • если трубы располагаются внутри неотапливаемых помещений, то необходимо предусмотреть их обогрев с помощью кабеля;
  • если в здании есть чердак, в нём обустраивают утеплённый трубопровод с уклоном;
  • в стояках следует предусмотреть окошки для прочистки в случае засорения.

Расчёт внутреннего водостока

Для внутреннего водоотвода требуется по одной приёмной воронке на каждые 0.75 м² кровли. Сечение трубы стока – 1 см на те же 0.75 м². Специалисты не рекомендуют приближать стояки водоотвода к наружным стенам, чтобы избежать их промерзания.

Для крыши площадью 200 м² достаточно сливной трубы диаметром 100 мм.

Монтаж внутренней водосточной системы своими руками: видеокурс

Внутренний водосток можно изготовить самостоятельно, но, если вы не уверены в своих силах, лучше доверьте это профессионалам. Видеокурс о том, как установить внутренний водосток своими руками:

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

  1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
  2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
  3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
  4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
  5. При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки. Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Виды водостоков

В случае скатной крыши организация водостока не представляет собой никаких сложностей – вода самостоятельно стекает по наклонной плоскости, и нужно только собрать её.

С плоскими кровлями дела обстоят иначе – нужный наклон отсутствует или минимален, поэтому приходится ухищряться, чтобы не допустить застоя воды.

В настоящее время внутренняя водосточная системы плоских кровель представляет собой одну из двух разновидностей конструкции: сифонную или самотечную.

Самотечные или гравитационные конструкции предполагают наличие небольшого уклона, при этом вода собирается в специальных водоприёмниках, ведущих внутрь здания.

Сифонные системы работают иначе – здесь наклон отсутствует, и вода может скапливаться, в том числе в районе воронки. Принцип действия таких конструкций основан на разнице давлений в канализационном стояке – из-за возникающего разрежения вся вода в районе воронки всасывается и выводится наружу. При этом внутренний водосток необязательно должен оснащаться системой подогрева – в южных и умеренных широтах замерзание воды не происходит, поскольку стояки обогреваются внутренним теплом здания. В северных регионах плоские кровли для жилых зданий вообще не распространены из-за вероятного замерзания воды как непосредственно на крыше, так и в стояке. Здесь плоскими крышами оборудуют разве что нежилые постройки.

В любом случае воронки водостоков необходимо оснащать защитными сетками, препятствующими попаданию в стояк мусора или животных.

Инструкция по монтажу водосточной системы

  1. Монтаж водосточной системы начинается с установки крюков. В основном они бывают трех типов: короткие, регулируемые и длинные. Они могут крепиться к нижней доске обрешетки, к стропилу или сверху стропилины. Для каждого из случаев из применяются различные виды крючков.
  2. Рассчитывают угол наклона крюков. Рекомендуемый уклон необходимо сделать 2-3 мм/м. Крюки располагают рядом, нумеруют и отмечают линию сгиба. Далее, при помощи инструмента для загиба крючков, их отгибают по разметке.
  3. Монтаж первого крюка водостока происходит таким образом, чтобы расстояние между мнимым продолжением кровли и внешней стороной желоба составляло 20 – 25 мм.
  4. Монтаж крюков делают на расстоянии 0.8 – 0.9 метра с углом наклона 2-3 мм/м относительно горизонта. Установка начинается с того края карниза откуда будет идти наклон относительно горизонта. Первый и последний крюки должны находиться на расстоянии 100 – 150 мм от края кромки кровли.

    Если установка крюков происходит не на лобовой доске, а на стропилине или на последнем бруске обрешетки, то делают пазы, чтобы сравнять поверхности крюков с поверхностью стропила или обрешетки.

  5. Если в желобе необходимо сделать отверстие под воронку, то нужное место размечают карандашом и при помощи ножовки вырезают отверстие. С помощью клещей воронке придают необходимую форму, а заусенцы удаляют. Место среза металла обрабатывают специальной краской для предотвращения коррозии.

    Воронка сначала крепится к внешнему загибу желоба, а фиксирующие клемма зажимаются с внутренней стороны. Далее происходит установка заглушки на торец желоба при помощи резинового молотка или ручного прессования. Собранная конструкция устанавливается на крючки путем нажатия у каждого крюка.

    По возможности, такие элементы как: воронка, заглушки и углы должны быть установлены до финальной установки желоба на крышу!

  6. Соединение желобов происходит при помощи соединительных замков. Для этого между торцами соединяемых частей оставляют зазор 2-3 мм. На резиновую прокладку наносят герметик в виде трех линий: одна наносится по центру, остальные по бокам. Задняя часть замка крепится к внутренним сторонам желобов. Далее замок прижимается в сторону внешней стороны, чтобы обеспечить плотное прилегание прокладки к желобам. Защелкивают замок и фиксируют его путем загибания прижимных клемм. Остатки герметика необходимо удалить.
  7. При установке внутренних или наружных угловых элементов, между соединяемыми торцами, необходимо также сделать зазор 2-3 мм и соединить с помощью прижимных замков, как указано в инструкции выше.
  8. Установка водостоков происходит в ранее обозначенных местах. Для крепления труб к стенам используют хомуты, которые фиксируют дюбелями. Расстояние между хомутами не должно превышать двух метров. Труба должна находиться на расстоянии минимум 40 мм от стены. Обрезку труб необходимо сделать при помощи ножовки.

    Если необходимо соединить два колена, то измеряют расстояние между торцами труб. К полученной величине (в данном случае «а») прибавляется 100 мм для захода соединительной трубы в торцы колен (по 50 мм на каждое колено).

    Сливное финишное колено фиксируют к трубе при помощи заклепок. Расстояние от края сливной трубы до земли не должно превышать 300 мм. На этом монтаж водостоков закончен.

Предлагаем вашему вниманию видео, которое поможет разобраться во всех нюансах монтажа.

Данная инструкция описывает основные этапы установки водостока своими руками. В каждом конкретном случае, необходимо просить инструкцию у поставщика, так как у каждого производителя установка водостоков несколько различается.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.


Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.


Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.


Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

  • на линию длиной 10 м и меньше – 1 водосток;
  • если длина желоба превышает 12 м – 2 отвода;
  • для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
  • на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.


Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

  1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
  2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
  3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.


Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

  • N – искомое значение;
  • L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

  1. Измерить расстояние от отмостки до края крыши.
  2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
  3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.


Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Из каких материалов изготавливают организованный водосток?

На данный момент наиболее популярными материалами для изготовления водостока стали поливинилхлорид и оцинкованная сталь. Однако, все еще популярно производство медных водостоков, поэтому и этот материал стоит разобрать подробно.

Поливинилхлорид — это один из наиболее распространённых в строительстве видов пластика. В изготовлении организованного водостока он используется в первую очередь благодаря достаточно хорошим характеристикам и сравнительно низкой себестоимости.

Чаще всего из ПВХ изготавливаются внешние водостоки. Им приходится сталкиваться только со средними нагрузками, которые отлично выдерживает даже пластик.

Все же стоит обращать внимание, что такие типы систем не сильно предусмотрены для работы при постоянных перепадах температуры. Если вы решили приобрести именно такой тип водостока, обращайтесь только к проверенным фирмам. Обычно крупные компании, специализирующиеся на выпуске пластиковых водосточных систем, добавляют в сырье дополнительные примеси

Они позволяют исключить изменение линейных размеров от повышенной температуры, хрупкость при морозах, а также большую защиту от ультрафиолета

Обычно крупные компании, специализирующиеся на выпуске пластиковых водосточных систем, добавляют в сырье дополнительные примеси. Они позволяют исключить изменение линейных размеров от повышенной температуры, хрупкость при морозах, а также большую защиту от ультрафиолета.

Из-за недостатка прочности материала, ПВХ редко используют при создании внутренних систем, только при условии, что крыша не будет использоваться в качестве дополнительного свободного пространства.

Из наиболее значимых преимуществ ПВХ водостока можно выделить доступную цену, непревзойденный внешний вид и легкий вес. Внешние данные такого водостока обеспечиваются за счет окраски пластика в массе. Готовая система не покрывается дополнительными слоями краски. По этой причине она полностью защищена от трещин, изменения цвета и других портящих внешний вид факторов.

Легкий вес конструкции значительно облегчает установку. Провести все работы вы можете самостоятельно, а, кроме того, легко сэкономить на крепежных элементах. Ведь не требуются кронштейны, способные выдерживать повышенные нагрузки.

Пластик – это, безусловно, хороший вариант для создания водосточной системы, но сегодня наибольшей популярностью все же пользуются системы, выполненные из оцинкованной стали.

Материал отлично выдерживаете даже самые высокие нагрузки. Он совершенно не боится как жаркой, так и слишком холодной погоды. Особенно свои преимущества сталь проявляет зимой. В это время в желобах внешней системы часто скапливается снег. Постепенно он образует довольно большие ледяные глыбы. Они давят на желоба и всю систему в целом. Пластиковые конструкции довольно быстро приходят в негодность, а вот металлические легко выдерживают даже такую нагрузку.

Все же у любых металлов есть недостаток – это окисление из-за постоянного соприкосновения с влагой. Оцинкованная сталь защищена и от этого. За счет процесса цинкования она приобретает защитный слой, который препятствует образованию ржавчины.

Кроме того, определённые защитные функции может сыграть и слой краски, которым водосток покрывают для придания определенного цвета. Однако здесь скрывается не только преимущество, но и недостаток. Со временем краска рассыхается и покрывается трещинами. Внешний вид конструкции сильно портится.

Еще одним недостатком конструкции можно назвать сильный шум в случае обильного дождя или града.

Список недостатков можно закончить еще и ценой, которая может быть в несколько раз выше стоимости пластика.

Медь – это еще один тип металла. Поэтому такой водосток может похвастаться отличным уровнем прочности.

Медь превосходно выдерживает повышенные нагрузки, перепады температуры и многое другое. В некоторых старых домах можно найти водосточную систему из меди, которая была установлена и ни разу не ремонтировалась уже более 100 лет.

Несмотря на то, что по основным техническим характеристикам медь не отличается от стали, цена двух этих видов водосточной системы сильно отличается. Медь – это материал только для элитных домов . Метровый отрезок желоба из меди может вам обойтись в 9 тыс. рублей. В то время как вся стальная конструкция для небольшого дома будет стоить ту же сумму.

Внешний вид водостока из меди не меняется с годами, напротив, он становится только лучше. Медь – это один из немногих материалов, который при окислении становится ещё красивей. Ржавчина не проедает медь изнутри. Вместо этого, материал покрывается легким слоем патины. Она может придать изначальному цвету золотой или темно-коричневый оттенок.

Типичное устройство кровельного водоотвода

Разные производители предлагают стандартный набор элементов водосточной системы. Они могут отличаться габаритами, материалом изготовления и внешним видом. В составе системы – горизонтальные желоба, установленные под краем покрытия крыши, и водосточные стояки, соединенные с желобами водосборными воронками.


Перпендикулярные элементы стыкуют между собой воронками. Кроме них в комплекс водосбора входят: заглушки, соединители, тройники, крепления, угловые элементы, колено и отмет

Состав системы компонуется в зависимости от конфигурации системы водоотвода.

Желоб и соединительные элементы для него

Полукруглый желоб – лоток для сбора, отведения осадков с кровли. Сечение желоба – незамкнутая полукруглая или угловатая форма. Дизайн подбирают под архитектуру здания. Размер лотка должен соответствовать предполагаемой нагрузке. Последняя в свою очередь зависит от площади крыши.

Поворот желоба используются для изменения линии водостока. Стандартный угол – 90°, но есть и изделия с параметром в 135°.

При монтаже поворота руководствуются правилами:

  • стыки уголков и желобов необходимо герметизировать клеевыми или резиновыми уплотнителями;
  • дистанция от торцов поворота к кронштейнам должно быть не более 10-15 см – в этих местах прочность система ниже.

Соединитель желоба – полукруглая полоса с фиксаторами и защелками. Элемент используют для стыковки желобов в цельную линию. Для герметизации стыка необходим резиновый уплотнитель.


Стандартная длина желоба – 3 м. Некоторые производители предлагают изделия типоразмером 3-4 м. При расчете системы, необходимо подобрать длину так, чтобы количество стыковок было минимальным

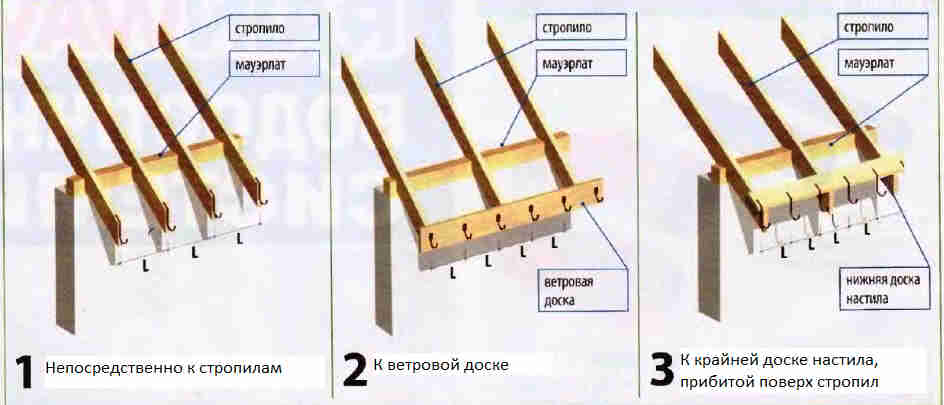

Крепежные кронштейны. Выбор определенной модели зависит от технологии установки водостока, места расположения основных элементов и стадии ремонта/строительства.

Возможные варианты кронштейнов-крюков:

  1. Длинные. Применяют для фиксации водосточной системы до настила кровельного покрытия. Элементы крепят к стропилам, как правило, еще до монтажа обрешетки.
  2. Короткие. Подходят для установки желобов на стене здания или лобовой доске. Крюки можно монтировать еще до размещения кровельного покрытия или после обустройства крыши.
  3. Универсальные. Сборно-разборные элементы, применяемые до или после настила кровельного материала. Длину универсальных крюков можно регулировать.

Заглушка устанавливается на торце желоба. Для надежной фиксации предусмотрены защелки, а для повышения герметичности соединения – резиновая прокладка. Конструкция, как правило, универсальна – заглушка подойдет для правого и левого края лотка.

Элементы отводящего трубопровода

Водосборная воронка подходит для участков, где нет возможности монтировать обычную водосливную систему. Она применима для ендов крыш со сложной архитектурной формой. К водосборной воронке напрямую подсоединяют сливную трубу.


Выпускная воронка. Элемент устанавливают под лотком. Воронка перенаправляет потоки воды в вертикальную трубу. В зависимости от месторасположения различают проходные, левые или правые элементы

Колено – это элемент, который необходим для изменения направления водосточного стояка, т.е. обвода трубы около архитектурных выступов здания.

Сливная труба предназначена для обустройства вертикального сточного трубопровода. Диаметр элемента подбирают исходя из дебета воды, типовая длина – 3 м.


Тройник необходим для подключения нескольких желобов к одному вертикальному стояку. Использование тройника сокращает расход материалов, улучшает фасадный вид

Отмет – гнутый наконечник. Его монтируют внизу водосточной трубы для отвода воды от фундамента и цоколя постройки.

Держатели трубы – это хомуты для крепления вертикальных труб к стене. Держатели делают из пластика и металла. Крепежные элементы должны выдерживать нагрузки на водосточный стояк и быть менее заметными.

Составление схемы конструкции водостоков

Только после выбора материала изготовления приступают к проектированию схемы. Чтобы посчитать без ошибок водосточную систему на крышу, необходим план кровли. Для проектирования придется выполнить несложные замеры, поэтому понадобятся: длинная рулетка, калькулятор и около часа времени.

Схема установки водостоков

Условно всю систему кровельного водосбора можно разделить:

  1. Кровельные горизонтальные линии, основная функция которых – сбор стекающей с крыши воды.
  2. Вертикальные водостоки, принимающие воду из лотков.
  3. Система отвода – наземные или вкопанные в грунт приемники дождевой воды, соединенные с нижней частью водостока.

Разметка линий для кровель разной формы

Расчет площади кровли и определение диаметра труб и лотков

Чтобы правильно рассчитать водосточную систему, необходимо определить диаметр труб и сечение лотков. Правильно подобранный размер деталей – это гарантия того, что вода не начнет переливаться через края желоба в сильный дождь.

Расчет площади ската крыши

Определяют типоразмер изделий, опираясь на показатели:

Площади обслуживаемого ската кровли.

Среднего количества осадков в регионе.

Нужно ли вычислять общую площадь всей крыши? На самом деле, достаточно ориентироваться по плану и выбрать для замеров самый большой свес. Длину ската умножают на высоту. Согласно нормам, при расчете диаметра изделий нужно учитывать угол наклона свесов кровли и количество осадков, отводимых с крыши. Но практика показывает, что при выборе диаметра компонентов можно ориентироваться на рекомендации производителей, просчитанные по площади кровли:

  1. Если площадь ската составляет до 50 м2: сечение лотка – 100 мм, диаметр отвода – 75 мм.
  2. Площадь до 100 м2: сечение желоба – до 125 мм, диаметр труб – 87 мм.
  3. Для крыш с площадью до 200 м2: сечение лотков – до 150 мм, диаметр водостока – 100 мм.

Типоразмеры деталей водостока

Размеры лотков и труб определяют в первую очередь, в зависимости от выбранного типоразмера будут подбираться сопутствующие детали: соединения, переходники и крепления.

Подсчет количества и метража горизонтальных линий желобов

Лотки устанавливаются вдоль нижнего края каждого свеса. Отдельными линиями оборудуют выступающие части кровли:

Навесы, выступы.

Нижние края балконов и козырьков.

Горизонтальные линии на крыше сложной формы

Как посчитать длину линий желобов водосточной системы? Это самый легкий этап планирования. Достаточно измерить длину края каждого свеса. Все полученные значения сложить. Результат – общая длина горизонтальных водостоков.

Сколько понадобится вертикальных отводов

Немного сложнее правильно определить необходимое количество отводов – вертикальных стояков.

Расчет количества водостоков

Если длина горизонтальных линий не превышает 10 м, то на каждую линию планируется монтаж 1 водостока.

При превышении длины желоба, установленного по одному свесу кровли, 12 м – рассчитывают по 2 отвода на желоб.

Способы монтажа креплений

Расчет количества коротких нерегулируемых крюков:

Кк = (Длж – 30) / 60

Кк – общее количество крюков на 1 линию желоба с заглушками

Длж – длина лотка в сантиметрах

Расстояние между креплениями

Такая же формула применяется и для подсчета количества регулируемых кронштейнов. Если расстояние между крюками составляет 90 см, то:

Кк = (Длж – 30) / 90

Отдельно высчитывают количество для каждого желоба, полученные значения суммируют.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
