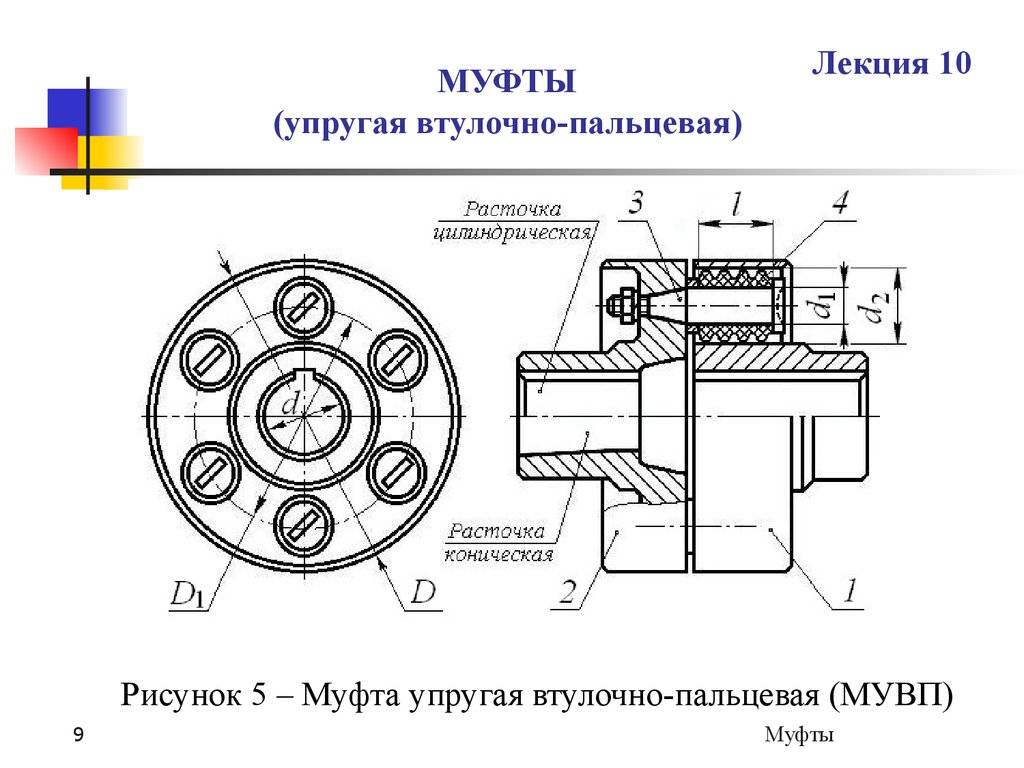

Упругая втулочно-пальцевая муфта

Свойства МУВП

Данный вид эластичных муфт обладает высокой амортизирующей и отличной электроизоляционной способностями,они просты в изготовлении, недороги, надежны в работе и кроме этого:

• Демпфируют сильные толчки и удары за счет накопления потенциальной энергии. Кинетическая энергия удара при этом частично расходуется в тепло, частично уходит в потенциальную энергию деформации;
• Служат для защиты от высокочастотных резонирующих колебаний кручения, возникающих в оборудовании вследствие несоосности валов при вращении;
• Имеют высокий параметр энергоемкости, так какони способны накапливать и отдавать энергию.

Наше предприятие имеет полный производственный цикл муфт МУВП и это позволяет сократить до минимума затраты на производство, поэтому сотрудничество снами экономически целесообразно для любогозаказчика.

Условия эксплуатации:

— работа длительная до 24 ч. в сутки или с периодическими остановками;

— частота вращения не более величины, указанной в таблице технических характеристик;

— вращение в любую сторону;

— климатические исполнения — У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Условные обозначения:

Ткр — номинальный крутящий момент, Н х м

d — диаметры посадочных отверстий втулок или отверстий втулок и фланцевых полумуфт

Исп — исполнения втулок:

1 — с цилиндрическим отверстиями для длинных концов валов по ГОСТ 12080;

2 — с цилиндрическим отверстиями для коротких концов валов по ГОСТ 12080;

3 — с коническими отверстиями для длинных концов валов по ГОСТ 12081;

4 — с коническими отверстиями для коротких концов валов по ГОСТ 12081.

Технические характеристики муфт МУВП

Номер муфты	Номинальный крутящий моментТкр, Нxм	dH8	d1H9	dH8	d1H9	D, не более	L, не более, для исполнений	l, h14, не более, для исполнений	Частота вращения, с-1,не более	Масса, кг
Ряд 1	Ряд 2	1	2	3	4	1	2	3	4
МУВП-1	6,3	9	—	71	43	—	43	—	20	—	13	—	147	0,58
10	—	49	43	49	—	23	20	16	—	0,60
11	—	0,59
МУВП-2	16,0	12	—	75	63	53	63	—	30	25	20	—	127	0,70
14	—	0,68
16	—	83	59	83	59	40	28	30	18	0,75
МУВП-3	31,5	16	—	90	84	60	84	60	106	1,52
18	—	1,40
—	19	1,38
МУВП-4	63,0	20	—	100	104	76	104	76	50	36	38	24	95	2,02
22	—	2,04
—	24	1,96
МУВП-5	125,0	25	—	120	125	89	125	89	60	42	44	26	77	3,97
28	—	4,13
—	30	165	121	165	121	80	58	60	38	4,37
МУВП-6	250,0	32	—	140	63	5,91
—	35	6,21
36	—	6,25
—	38	6,28
40	—	225	169	225	169	110	82	85	56	63	6,63
—	42	6,86
45	—	6,80
МУВП-7	500,0	40	—	170	60	11,75
—	42	12,10
45	—	12,60
МУВП-8	710,0	45	—	190	226	170	226	170	110	82	85	56	50	14,31
—	48	14,70
50	—	15,21
—	55	15,34
56	—	15,22
МУВП-9	1000,0	50	—	220	18,87
—	55	48	19,91
56	—	19,75
—	60	286	216	286	216	140	105	107	72	21,93
63	—	26,09
—	65	28,65
—	70	29,81

МУВП-10	2000,0	63	—	250	288	218	288	218	140	105	107	72	38	31,98
—	65	31,64
—	70	34,65
71	—	34,48
—	75	35,06
80	—	348	268	348	268	170	130	135	95	36,07
—	85	38,45
90	—	40,03
МУВП-11	4000,0	80	—	320	350	270	350	270	30	66,71
—	85	69,01
90	—	71,61
—	95	74,11
МУВП-12	8000,0	100	—	400	432	342	432	342	210	165	170	125	24	132,68
110	—	140,88
—	120	145,58
125	—	142,98
МУВП-13	16000,0	—	120	500	435	345	435	345	19	237,81
125	—	234,61
—	130	515	415	515	415	250	200	205	155	264,31
140	—	264,61
—	150	356,31
180	—	615	495	615	495	300	240	245	185	308,11

Пример обозначения : Муфта упругая втулочно-пальцевая МУВП — 7 — 500 — 40 — 1 — 45 — 4 У3:

муфта упругая втулочно-пальцевая с номинальным крутящим моментом 500 Н х м, одна втулка с диаметром посадочного отверстия 40 мм, исполнения 1, другая — диаметром 45 мм, исполнения 4, климатическим исполнением У и категорией размещения 3.

Вниманию покупателей! По заявкам потребителей изготавливаем специальные зубчатые муфты с диаметрами, отличными от стандартных. Также изготавливаем муфты МУВП совмещенные с тормозными барабанами.

Условия эксплуатации

Втулочно-пальцевая упругая втулка была создана для соединения соосных валов. Среди особенностей эксплуатации можно отметить следующее:

1. Крутящий момент может варьировать в пределе от 6,3 до 16000 Нм. Этот показатель зависит от того, какие размеры имеет изделие и для каких целей устанавливается. Производители указывают этот параметр, так как он считается одним из наиболее важных.
2. Динамическая нагрузка на момент эксплуатации существенно падает.
3. Больше всего устройство распространено в машиностроительной области. Это связано с тем, что в этой области часто проводится соединение нескольких элементов и передачи вращения. В машиностроительной области встречаются и другие варианты исполнения муфт, все зависит от конкретного случая.
4. Устройство способно компенсировать небольшой осевое смещение вала на момент эксплуатации. Подобная ситуация встречается крайне часто, так как обеспечить жесткую фиксацию достаточно сложно.
5. Частота вращения указывается в технических характеристиках. Она также варьирует в достаточно большом диапазоне. Если провести неправильный выбор упругой втулочно-пальцевой муфты по этому параметру, то она не сможет прослужить в течение длительного периода.
6. Вращаться устройство может в любую сторону. Этот момент считается довольно важным, так как некоторые устройства могут вращаться в любую сторону.
7. Деталь изготавливается в нескольких климатических вариантах исполнения, что следует учитывать.

На момент работы может возникать трение, которое становится причиной появления высокой температуры. При этом условии эксплуатации определяют возможность воздействия окружающей среды.

Муфты упругие втулочно-пальцевые. Параметры и размеры

Обозначение:	ГОСТ 21424-93
Статус:	действующий
Тип:	ГОСТ
Название русское:	Муфты упругие втулочно-пальцевые. Параметры и размеры
Название английское:	Flexible couplings with rubber-bushed studs. Parameters and dimensions
Дата актуализации текста:	06.04.2015
Дата актуализации описания:	01.01.2021
Дата регистрации:	21.10.1993
Дата издания:	01.01.2002
Дата введения в действие:	01.07.1996
Область и условия применения:	Настоящий стандарт распространяется на упругие втулочно-пальцевые муфты общемашиностроительного применения, предназначенные для соединения соосных валов при передаче крутящего момента от 6,3 до 16000 Н.м и уменьшения динамических нагрузок, климатических исполнений У и Т, категорий 1-3 и климатических исполнений УХЛ и О, категории 4 по ГОСТ 15150
Взамен:	ГОСТ 21424-75
Расположен в:	Общероссийский классификатор стандартов   → Механические системы и устройства общего назначения     → Крепежные изделия       → Кольца, втулки, манжеты, муфты Классификатор государственных стандартов   → Машины, оборудование и инструмент     → Общие детали и узлы машин       → Передачи зубчатые и фрикционные. Приводы и трансмиссии Общероссийский классификатор продукции   → Продукция общемашиностроительного применения     → Узлы общемашиностроительного применения       → Муфты механические для валов         → Муфты нерасцепляемые механические /           → – упругие с неметаллическими упругими элементами

7 ПРАВИЛА ПРИЕМКИ

7.1 Муфты подвергают следующим видам испытаний: приемо-сдаточным, периодическим, типовым, сертификационным.

7.2 Приемо-сдаточные испытания

7.2.1 Каждую муфту подвергают внешнему осмотру на соответствие требованиям 4.2, 4.5, 4.22. Измерению размеров по требованиям 3.4, 4.3, 4.4, 4.14, 4.16, 4.17, 4.18 (в части угла конусности поверхности А), 4.19, проверке на соответствие требованиям 5.6 (после заливки смазки) подвергают 10% муфт от партии, но не менее пяти штук.

7.2.2 Каждую муфту с индексом С подвергают испытанию на соответствие требованиям безопасности 5.2 без нагрузки при частоте вращения не менее 130% от допускаемой частоты вращения в течение не менее 2 мин в каждую сторону вращения. Далее муфту подвергают испытанию под нагрузкой номинальным крутящим моментом при том же значении частоты вращения не менее 5 мин в каждую сторону вращения (требования пункта являются обязательными с 01.01.98).После испытаний муфту вновь подвергают внешнему осмотру на соответствие требованиям 4.22, 4.25, 5.6 и измерению размеров по требованиям 3.4 (только размеры и ), 4.16.

7.3 Периодические испытания

7.3.1 Периодические испытания проводят не реже одного раза в три года.

7.3.2 Количество муфт каждого типоразмера, подвергаемых испытаниям, должно быть не менее пяти.При выпуске нескольких однотипных различных размеров муфт допускается подвергать испытаниям отдельные несоседние типоразмеры, представляющие весь ряд, но не менее 25% от общего числа типоразмеров, входящих в ряд.При применении единых материалов и единого технологического процесса для изготовления муфт допускается испытание по 7.3.3 проводить на одном типоразмере-представителе всего ряда муфт по стандарту.Допускается указанные испытания проводить в эксплуатации при соблюдении предусмотренных стандартом условий эксплуатации.

7.3.3 При периодических испытаниях проверяют:обеспечение передачи номинального крутящего момента при длительной работе с постоянной нагрузкой одного направления при наибольшей допустимой частоте вращения муфты в течение срока не менее 10% от 90%-ного ресурса, указанного в 4.23, при этом проверяют обеспечение требований 5.2 и 5.6;обеспечение требований ГОСТ 15150 для соответствующих климатических исполнений и категорий муфт.

7.4 Типовые испытания

7.4.1 Типовые испытания проводят при изменении конструкции, материалов или технологии, если эти изменения могут оказать влияние на изменение основных параметров и эксплуатационных показателей муфт.

7.4.2 Испытаниям должно быть подвергнуто не менее десяти муфт проверяемого типоразмера.

7.4.3 Испытания проводят по 7.2.2 и 7.3.3.

7.5 Если при периодических и типовых испытаниях хотя бы одна муфта оказалась не соответствующей установленным требованиям, то следует проводить повторные испытания на удвоенном количестве муфт.Результаты повторных испытаний являются окончательными.

7.6 При контрольной проверке качества полумуфт и соответствия их показателей требованиям настоящего стандарта должны применяться следующие правила отбора проб: внешний осмотр – вся партия; проверка основных размеров – 5% от партии, но не менее 5 шт.

7.7 Сертификационные испытания

7.7.1 Сертификационные испытания проводят с целью установления соответствия характеристик муфт требованиям настоящего стандарта или других нормативных документов.

7.7.2 Муфты, подвергаемые испытаниям, должны соответствовать чертежам и вышеуказанным нормативным документам.

7.7.3 Сертификационные испытания должны проводиться испытательной лабораторией, аккредитованной на право проведения сертификационных испытаний муфт данного типа по требуемому набору параметров.

7.7.4 Основными видами сертификационных испытаний муфт данного типа являются испытания по требованиям безопасности 5.2 и 5.6, осуществляемые по 7.2.2, 7.3.3.

7.7.5 Объем и порядок выборки муфт каждого типоразмера, продолжительность, условия сертификационных испытаний, не установленные настоящим стандартом, устанавливает орган по сертификации с учетом отраслевых и заводских нормативных документов.

Типы муфт, их классификация

Кабельная арматура в зависимости от своего назначения и сферы применения бывает нескольких типов (ГОСТ 13781.0-86). Для удобства рассмотрения данные сведены в таблицу:

№ п/п	Тип муфты	Назначение	Обозначение
1.	Соединительные	Соединение отрезков кабелей	С
2.	Ответвительные	Подсоединение к основной силовой трассе распределительных кабелей	О
3.	Соединительно-переходные	Коммутация кабелей с пластиковой изоляцией и их аналогов с иными видами изоляции	СП
4.	Стопорные	Коммутация кабелей с изоляцией из пропитанной бумаги на трассах с большим наклоном, для исключения стекания пропиточного состава	СТ
5.	Стопорно-переходные	Коммутация кабелей в несколько жил с изоляцией из пропитанной бумаги и одножильных изделий с иной изоляционной оболочкой	СТП
6.	Концевые под наружный монтаж	Кабельное оконцевание за пределами помещений	КН
7.	Концевые мачтовые	Кабельное оконцевание при выходе на воздушную ЛЭП вне зданий	КМ
8.	Концевые под внутренний монтаж	Кабельное оконцевание внутри зданий, помещений	КВ

Классификация электротехнических устройств предусматривает их маркировку, которая включает в себя:

1. Сведения о применяемой изоляции: П – из пластмассы (изоляция из бумаги не указывается)
2. Информация о типе муфты (согласно таблицы)
3. Указания на материал изделия: Ч – чугунная, С – свинцовая, Л – латунная, Ст – стальная, Э – из эпоксидной смолы, Р – композиции из резины, т (тт) – трубки термоусадочные, тп – термоусадочные перчатки, сл – самосклеивающиеся ленты
4. Обозначение конструктивных особенностей: однофазные – О, с наличием компенсатора – к, предназначенные для использования под водой – в, (трехфазные не обозначаются)
5. Цифровое (числовое) значение диаметра горловой части муфты или термоусадки
6. Наличие буквенного обозначения «Т» означает тропическое исполнение
7. Информация о типе используемого кожуха (согласно таблицы):

№ п/п	Типы кожухов	Назначение	Обозначение
1.	Противопожарные	Здания, крытые строения, тоннели	К
2.	Подземные	Укладка под слоем грунта	Кз
3.	Подводные	Укладка в водной среде	Кв

1. Сведения о материале: Ч – чугунный, П – пластмассовый, Па – из армированной пластмассы, Ст – стальной
2. Обозначение конструктивных особенностей: у – уменьшенный, кб – наличие колец для установки брони, г – герметичность
3. Указание размера горловой части кожуха (диаметр от 40 до 100 мм)
4. Цифровые указатели на количество жил кабеля, их сечения.

Муфты для кабелей с бумажной изоляцией

Появление термоусаживаемых трубок и перчаток значительно облегчило соединение, ответвление и оконцевание кабелей с бумажной изоляцией. Большинство современных изделий включают данные предметы в перечень комплектации. Термоусаживаемые элементы увеличивают защитный изоляционный слой, предотвращают разматывание бумажной оболочки, делают процесс коммутации жил более комфортным.

Трубки надеваются на жилу прямо поверх бумажной пропитки. Корень разделки заполняется герметиком или мастикой и закрывается перчаткой. Зачищенные концы стыкуются болтовыми соединителями, которые также помещаются в термоусаживаемые трубки, обеспечивающие равномерный слой изоляции.

Пример устройства соединительной кабельной муфты для магистрали с тремя жилами

Особенно удобен такой способ при установке соединительно-переходных и стопорно-переходных муфт, где коммутируются проводники в бумажной изоляции с проводниками в пластмассовой изоляции. С помощью трубок не только выравнивается толщина изоляционного слоя, но обеспечивается экранирование зоны соединения.

Соединительно переходные модели для коммутации кабелей с разными типами изоляции

Муфты для кабелей с пластмассовой изоляцией

Отличием может быть использование в качестве разъединителя на корне разделки самосклеивающейся ленты или хлопчатобумажной полосы пропитанной эпоксидным составом, так называемой ленты-герметик. Стыковка концов токоведущих жил осуществляется также с помощью соединительной гильзы и болтового крепления. Эти места тоже помещаются в термоусадочные трубки.

Муфта концевая ПКВтп с применением термоусаживаемых элементов и ленты герметик

В реальной работе допускается использование разных электротехнических устройств. Главным условием является соответствие условиям эксплуатации.

Термоусаживаемые кабельные муфты

Толстостенные изделия под действием горячего воздуха плотно, надежно облегают и принимают конфигурацию кабельного стыка, обеспечивают его изоляцию и защиту от воздействия внешних факторов. Комплектация устройства включает термоусаживаемую трубу с клеем, болтовые соединители или наконечники для жил кабеля, которые обеспечат качественный контакт как механический, так и электрический.

МУФТЫ УПРУГИЕ ВТУЛОЧНО-ПАЛЬЦЕВЫЕ

ПАРАМЕТРЫ И РАЗМЕРЫ

Издание официальное

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН Научно-исследовательским и проектно-конструкторским институтом редукторостроения (НИИредуктор) Мин-машпрома Украины

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 4—93 от 21 октября 1993 г.)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Азербайджан	Азгосстандарт
Республика Армения	Армгосстанда рт
Республика Белоруссия	Бел стандарт
Республика Грузия	Г рузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 10 января 1996 г. № 7 межгосударственный стандарт ГОСТ 21424—93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

4 ВЗАМЕН ГОСТ 21424—75

ИПК Издательство стандартов, 1996

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания на территории Российской Федерации без разрешения

Госстандарта России

п

ГОСТ 21424-93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

МУФТЫ УПРУГИЕ ВТУЛОЧНО-ПАЛЬЦЕВЫЕ

Параметры и размеры

Flexible couplings with rubber-bushed studs.

Parameters and dimensions

Дата введения 1996—07—01

Настоящий стандарт распространяется на упругие втулочно-пальцевые муфты общемашиностроительного применения, предназначенное для соединения соосных валов при передаче крутящего момента от 6,3 до 16000 Н ми уменьшения динамических нагрузок, климатических исполнений У и Т, категорий 1 — 3 и климатических исполнений УХЛ и О, категории 4 по ГОСТ 15150.

Все требования настоящего стандарта являются обязательными.

1 Основные параметры, габаритные и присоединительные размеры муфт должны соответствовать указанным на рисунках 1, 2 и в таблице 1.

2 Полумуфты должны изготавливаться следующих исполнений:

1 — с цилиндрическими отверстиями для длинных концов валов по ГОСТ 12080;

2 — с цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080;

3 — с коническими отверстиями для длинных концов валов по ГОСТ 12081;

4 — с коническими отверстиями для коротких концов валов по ГОСТ 12081.

Примечание — Допускается уменьшать длину посадочной части палумуфг в соответствии с ГОСТ 12080.

Издание официальное

С полумуфтами исполнений 1, 2

2 3 4

	1ччулм1
	–
_Е
Е
			1
	L

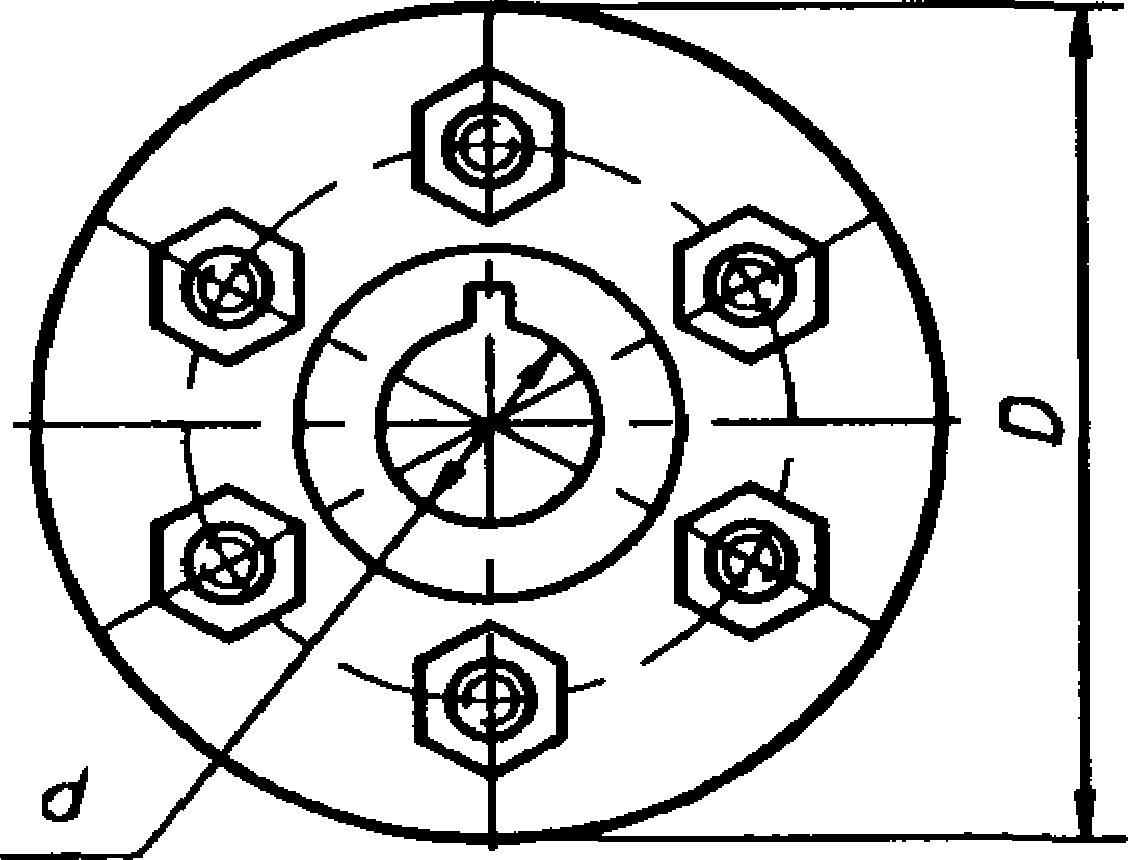

Рисунок 1

С полумуфтами исполнений 3, 4 Остальное — см. с полумуфтами исполнений 1, 2

’7777777/^

Ш//Ш

‘
J	ш

I — полумуфта; 2 — палеи. 3 — тулка распорная; 4 — втулка упругая

Рисунок 2

Номи нальный крутящий момент, Нм	i HS	Н9	i HS	Н9	А не более	I, не более, для исполнений	(Л 14, для исполнений	Частота враше-	Смешение валов, не более	Масса, кг,
Ряд!	Ряд 2	1	2	3	4	1	2	3	4	ния, с’1, не более	ради альное	угло вое	не более
у	5			71	43	–	43	–	20	–	13	–	147			0,58
10			49	43	49		23	20	16				0,60
	11				*■*					0,59
16,0	12			75	63	53	63		30	25			127			0,70
14				20	—			0,6!
	16				83	59	83	59		1—			0,2		0,75
31,5	16							60	40	2!	30	1!	106		1,52
18			90	84	60	84		Г30′	1,40
			10												1,38
(3,0	20			100	104	76		76	50		h 38					2,02
22			104	36	24	95			2,04
			24													1,96
125,0	25			120	125		125		60	42		26	77			3,97
28			89	89	44			4,13
			30											о,з		4,37
	32	т													5,91
250,0			35	140	165	121	165	121	80	58	60	38	63		It	6,21
36												6,25
			38													6,28

ев—

Hpokxmimfauit 1

Номк-

момент,

Н-м

( 4 HIH)

Ряд!

Преимущества МУВП

У упругой втулочно-пальцевой муфты есть довольно большое количества преимуществ, которые должны учитываться. Примером можно назвать нижеприведенные моменты:

1. На момент ее эксплуатации не требуется проводить обслуживание и смазку. Именно поэтому проблем практически не возникает.
2. Конструктивный элемент, представленный резиновым пальцем, может прослужить в течение года без сильного износа. При этом замена подобного элемента проводится без разбора конструкции, что делает обслуживание простым.
3. Резиновые пальцы применяются без металлического сердечника. Этот момент определяет высокую надежность изделия.
4. Упругая втулочно-пальцевая муфта оказывает минимальную нагрузку на устанавливаемые валы и подшипники. При этом сильный износ не становится причиной сильного дисбаланса.
5. Характеризуется достаточно высоким параметром энергоемкости. Это связано с возможностью накапливания и распространения энергии.
6. Высокая степень защиты от высокочастотных резонирующих колебаний кручения, которые возникают в оборудовании при вращении валов.
7. Удары и демпфирующие толчки могут гасится за счет накопления потенциальной энергии. При кинетическая часто расходуется на тепло.

Именно эти моменты определили широкое распространение упругой втулочно-пальцевой муфты. Сегодня она устанавливается на многих ответственных механизмах, которые могут работать под большой нагрузкой.

В заключение отметим, что выбор должен проводится исключительно с учетом условий эксплуатации основного механизма. Неправильная упругая втулочно-пальцевая муфта может стать причиной серьезного повреждения конструкции, так как она перегревается и быстро изнашивается.

Расчет муфт

При проектировании должны учитываться самые различные параметры. Наиболее важными можно назвать следующее:

Диаметр посадочного отверстия упругой втулки. При расчетах могут использоваться исключительно стандартные показатели, которые можно взять с технической литературы.
Номинальный крутящий момент

Этот параметр свойственен самым различным устройствам, который считается вводным при проведении расчетов.
При изготовлении учитывается, что деталь может применяться для фиксации длинного или короткого концевого вала с цилиндрическими и коническими поверхностями.
При проектировании уделяется внимание свойствам материала, который применяется в качестве основного при изготовлении детали.

Сегодня разработкой занимаются исключительно инженеры, которые имеют большой опыт работы.

Конструкция муфты

Рассматриваемая деталь характеризуется достаточно большим количеством особенностей, которые определяют основные эксплуатационные качества. Среди конструктивных особенностей отметим:

1. Изделие состоит из двух полумуфт. Одна из них выполняет роль компенсатора, другая предохранительного элемента. При этом упругий элемент муфты выступает в качестве промежуточного элемента. Соединение резиновой звездочкой позволяет компенсировать смещение валов.
2. Конструктивно изделие напоминает фланцевые варианты исполнения, однако разница заключается в использовании эластичной втулки.
3. Втулка может компенсировать смещение оси вала до 5 мм. Варианты исполнения с большими размерами способны проводить более существенную компенсацию смещения, так как их диаметральный размер также внушительный.

При соединении с промежуточным валом существенно увеличивается эксплуатационный срок изделия, так как вибрация или незначительное смещение валов компенсируется.

Кольца и втулки МУВП

По форме кольца дискообразные. Более высокие у центра, они становятся тоньше к краям. Внутреннее отверстие кольца соответствует диаметру пальца – кольцо должно плотно на него сесть. Наружный диаметр соответствует диаметру отверстия в ответной полумуфте.

Втулка по форме напоминает 3 или 4 кольца, сложенные в стопку и соединенные между собой. Кольца и втулки для МУВП взаимозаменяемы – вместо одной втулки можно использовать несколько колец для получения детали нужной высоты.

Назначение упругих элементов МУВП – соединение валов (передача крутящего момента) между собой или с другими деталями и уменьшение динамических нагрузок на металлические элементы муфты. В основном резиновые втулки защищают пальцы от ударов и поломок.

Шарнирные муфты

Шарнирные муфты (рис. 14) применяют для соединения валов, оси которых расположены со значительным смещением относительно друг друга, причем в процессе работы угол наклона может изменяться.

Рис. 14. Конструкция одношарнирной (а) и спаренной двухшарнирной (б) муфты

Простейшей шарнирной муфтой является одинарная муфта (рис. 14, а), состоящая из двух полумуфт 1 и 2, насаженных на концы валов и соединенных с ними посредством конических штифтов 3. Между полумуфтами установлена крестовина 4, имеющая форму параллелепипеда с отверстиями, оси которых пересекаются под прямым углом. Полумуфты и крестовина соединены при помощи пальцев 5 и втулок 6 с цилиндрическим штифтом 7. Штифты имеют на концах глухие отверстия, которые после сборки развальцовываются, образуя шарнир трения скольжения.

Одинарные шарнирные муфты допускают перекос осей валов на угол до 45°.

При необходимости увеличения угла наклона между соединяемыми валами свыше предельного для одинарной муфты применяют сдвоенную шарнирную муфту (рис. 14, б) с промежуточной спаренной вилкой 8 или две одношарнирные, соединенные последовательно.

Недостаток этой муфты – неравномерное вращение ведомого вала.

Сдвоенную шарнирную муфту (рис. 15) с разнесенными шарнирами применяют для обеспечения вращения ведомого вала с постоянной угловой скоростью, для возможности передачи вращательного движения между параллельными, но смещенными валами, а также при необходимости передачи вращения между соединяемыми валами, которые расположены под увеличенным углом.

Рис. 15. Схема двухшарнирной муфты с разнесенными шарнирами

Для возможности смещения во время работы валы соединяют шарнирной сдвоенной муфтой с телескопическим промежуточным валиком (рис. 16), т. е. валиком изменяющейся длины.

Рис. 16. Схема двухшарнирной муфты с телескопическим соединением шарниров

Шарнирные муфты подразделяются на малогабаритные, передающие небольшие моменты, и крупногабаритные для передачи средних и больших моментов. Малогабаритные шарнирные муфты, одинарные (рис. 14, а) и сдвоенные (рис. 14, б), применяются для соединения валов диаметром от 8 до 40 мм и передаваемым моментом вращения от 11,2 до 1120 Н•м.

Шарниры этих муфт образуются вставными осями, из которых одна длинная, а вторая состоит из двух коротких втулок, стянутых заклепкой. Материал вилок и заклепки – цементируемая сталь 20Х, а крестовины и осей – сталь 40Х.

В трансмиссиях автомобилей, дорожных и других машинах широко используют шарнирные муфты с крестовиной, имеющей шарниры с игольчатыми подшипниками.

Проверочный расчет шарнирных муфт состоит из определения давления на рабочие поверхности шарниров и расчета на прочность вилок и крестовины.

/,»и,

ЛЛ» ИСПОЛНЕНИЙ

Чесш вращения Г1, не бои

Смешение валов, НЕ боЛЕЕ

ради-

ИЛЬНОЕ

УГЛО

ВОЕ

Масса, «г, Ktte

250.0

500.0

710.0

40

45

40

45

45

50

50

50

50

03

03

42

140

03

225

100

225

100

82

85

56

42

00

100

55

220

170

220

170

82

$5

50

55

00

220

05

280

210

280

210

140

105

107

72

70

в

70

250

218

21$

140

105

107

72

38

0,4

0,03

11,75

12,10

2,60

14.31

14.70

15.21

15,34

15.22

19,91

19,75

21,93

26,09

28,65

29,81

31,98

3164

34,65

ев

Октаниткцы 1

Номи нальный	i №	6 К!	1 Н8	i\ Н)	А	L, не более, для исполнений	(414, m мощений	Частот праще-	Смешение валов, не более	Масса, кг,
(футяшии момент, Н’М	Ряд 1	Ряд2	не более	1	2	3	4	1	2	3	4	* I НИЯ.С , не более	ради альное	угло вое	не более
	71	ф	■													34,4!
			75													35,06
2000,о	80			250		208	348	2(8					38	0,4	Г00′	36,07
			85		348								38,45
	90															40,03
	80								170	130	135	95				(6,71
40000			85	320	350	270	350	270					30	0,5		69,01
tWvjV	90								71,61
			95													74,11
	1	Ф													132,68
8000 0	ПО			400	9)2	342	432	342					24	0,5	ОТО*	140,88
OvWjV			120	“W	210	105	170	125	145,58
	Ш	ф	кв													142,98
			120		435	345	43!	345								Щ1
	ш											234,61
16000,0			130	500	515	415	515	415	250	200	205	155	19	0,6		264,31
	но	#	■					264,61
			150													356,31
	100				(15	495	015	495	300	240	245	185				308,11

Примечание-Ряд! является предпочтительным.

€45-

3 Полумуфты должны изготавливаться из чугуна марки СЧ20 по ГОСТ 1412. Допускается изготовление полумуфт из других материалов с механическими свойствами не хуже, чем у чугуна марки СЧ20.

4 Антикоррозийные покрытия полумуфт в зависимости от условий эксплуатации муфт — по ГОСТ 9.301, ГОСТ 9.303 и ГОСТ 9.306.

5 Материал пальцев — сталь с механическими свойствами не хуже, чем у стали марки 45 по ГОСТ 1050.

6 Материал распорных втулок — сталь марки СтЗ по ГОСТ 380. Допускается изготовление втулок из неметаллических материалов, обеспечивающих необходимую механическую прочность.

7 Упругие втулки должны изготавливаться из резин со следующими физико-механическими свойствами:

предел прочности при разрыве, МПа, не менее 8

относительное удлинение при разрыве, определяемое по ГОСТ 270, %, не менее 300

относительное остаточное удлинение, определяемое по ГОСТ 270, %, не более 24

твердость, определяемая по ГОСТ 263,

условных единиц, в пределах 60—75

истирание (по Грассели), м3/(Вт * с), не более 2,8 х 10—10

Общие технические требования на упругие втулки для муфт, предназначенных для эксплуатации в условиях тропического климата, должны соответствовать ГОСТ 15152.

Допускается замена упругих втулок набором колец с наружным и внутренним диаметрами, равными диаметрам втулки.

8 Размеры шпоночных пазов и предельные отклонения — по ГОСТ 23360 для исполнений 1, 3 и ГОСТ 10748 для исполнений 2, 4.

Ширина шпоночных пазов для полумуфт исполнений 3, 4 — по ГОСТ 12081.

9 Допуски углов конусов отверстий — по 9 степени точности по ГОСТ 8908.

10 Допускается сочетание полумуфт разных исполнений с различными диаметрами посадочных отверстий в пределах одного номинального крутящего момента.

11 По заказу потребителя допускается посадочное отверстие в одной из полумуфт выполнять меньшего диаметра, установленного для других номинальных крутящих моментов.

12 Пример условного обозначения упругой втулочно-пальцевой муфты с номинальным крутящим моментом 250 Н • м, диаметром посадочного отверстия d = 40 мм, исполнения 1, климатического исполнения У и категории 3:

Муфта упругая втулочно-пальцевая 250—40—1 УЗ ГОСТ 21424—93

То же с номинальным крутящим моментом 250 Н м, одна из полумуфт диаметром d = 32 мм, исполнения 1, другая — диаметром d — 40 мм, исполнения 4, климатического исполнения Т и категории 2:

Муфта упругая втулочно-пальцевая 250—32—1—40—4 Т2 ГОСТ

21424—93

Примечание — В обозначении муфты после значения номинального крутящего момента указывают обозначение полумуфты с отверстиями для крепления пальцев.

ИНФОРМАЦИОННЫЕ ДАННЫЕ ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка 1	Номер пункта
! ГОСТ 9.301—86	4
ГОСТ 9.303—84 ; 4
ГОСТ 9.306—85	4
ГОСТ 263—75	7
ГОСТ 270—75 1 7
ГОСТ 380—88	в
ГОСТ 1050—88	5
ГОСТ 1412—85	3
ГОСТ 8908—81	9
ГОСТ 10748-79	8
ГОСТ 12080-66	2
ГОСТ 12081-72	2, 8
ГОСТ 15150-69	Вводная часть
ГОСТ 15152—69	7
ГОСТ 23360-78	8

УДК 621.825.7:006.354 ОКС 21.060.60 Г15 ОКП 41 7119

Ключевые слова: муфта упругая втулочно-пальцевая, параметр, размер

Редактор АЛ. Владимиров Технический редактор Л.А. Кузнецова Корректор В. И. Кануркина Компьютерная верстка В. И. Грищенко

Иэд. лиц. № 021007 от 10.08.95.Сдано в набор 23.04.96. Подписано в печать 09.07.96. Уел, печ. л. 0,70. Уч.-изд. л. 0,55. Тираж 549 экз. С 3583. Зак. 313.

И ПК Издательство стандартов 107076, Москва, Колодезный пер., 14.

Набрано в Издательстве на ПЭВМ

Филиал ИПК Издательство стандартов — тип. “Московский печатник”

Москва, Лялин пер., 6

Преимущества МУВП

У упругой втулочно-пальцевой муфты есть довольно большое количества преимуществ, которые должны учитываться. Примером можно назвать нижеприведенные моменты:

1. На момент ее эксплуатации не требуется проводить обслуживание и смазку. Именно поэтому проблем практически не возникает.
2. Конструктивный элемент, представленный резиновым пальцем, может прослужить в течение года без сильного износа. При этом замена подобного элемента проводится без разбора конструкции, что делает обслуживание простым.
3. Резиновые пальцы применяются без металлического сердечника. Этот момент определяет высокую надежность изделия.
4. Упругая втулочно-пальцевая муфта оказывает минимальную нагрузку на устанавливаемые валы и подшипники. При этом сильный износ не становится причиной сильного дисбаланса.
5. Характеризуется достаточно высоким параметром энергоемкости. Это связано с возможностью накапливания и распространения энергии.
6. Высокая степень защиты от высокочастотных резонирующих колебаний кручения, которые возникают в оборудовании при вращении валов.
7. Удары и демпфирующие толчки могут гасится за счет накопления потенциальной энергии. При кинетическая часто расходуется на тепло.

Именно эти моменты определили широкое распространение упругой втулочно-пальцевой муфты. Сегодня она устанавливается на многих ответственных механизмах, которые могут работать под большой нагрузкой.

В заключение отметим, что выбор должен проводится исключительно с учетом условий эксплуатации основного механизма. Неправильная упругая втулочно-пальцевая муфта может стать причиной серьезного повреждения конструкции, так как она перегревается и быстро изнашивается.

Источник

Расчет муфт

При проектировании должны учитываться самые различные параметры. Наиболее важными можно назвать следующее:

Диаметр посадочного отверстия упругой втулки. При расчетах могут использоваться исключительно стандартные показатели, которые можно взять с технической литературы.
Номинальный крутящий момент

Этот параметр свойственен самым различным устройствам, который считается вводным при проведении расчетов.
При изготовлении учитывается, что деталь может применяться для фиксации длинного или короткого концевого вала с цилиндрическими и коническими поверхностями.
При проектировании уделяется внимание свойствам материала, который применяется в качестве основного при изготовлении детали.

Сегодня разработкой занимаются исключительно инженеры, которые имеют большой опыт работы.

Технические характеристики

Втулки рассчитаны на работу в составе муфт МУВП и способны передавать соответствующий крутящий момент. Рабочая температура для резиновых изделий составляет -45…+70 °С, для полиуретановых -60…+80 °С. В зависимости от выбранных резиновых смесей, готовые уплотнители можно эксплуатировать в разных рабочих средах:

• в воздухе;
• в воздухе с попаданием масел или смесей масел с водой;
• в маслах;
• в воде;
• в топливе.

Среди механических свойств главную роль играет высокая упругость и ее сохранение даже после длительного сжатия. Напряжение сжатия изделий составляет до 20 кгс/см 2 , кратковременно – до 40 кгс/см 2 .
