Трансформатор для прогрева бетона. выбираем лучший

Монтаж секционного обогревочного кабеля

Поскольку такие нагреватели для бетона поставляются не в бухтах, а готовыми секциями, снимается вопрос с обрезкой. Все что необходимо для сбора установки для зимнего бетонирования это рассчитать мощность сегмента исходя из того сколько кубов бетона в конструкции, после чего выбрать кабель соответствующей длины.

Начнем с краткого руководства по расчетам и небольших рекомендаций по монтажу:

В инструкции к технологии ТМО бетона указывается, что на обогрев кубометра смеси требуется от 500 до 1500 Вт (зависит от температуру воздуха). Расход электроэнергии можно существенно снизить, если применить несколько несложных технических приемов:

  1. Использовать специальные присадки для смеси, позволяющие понизить точку замерзания раствора.
  2. Утеплить опалубку.
  • Если производится заливка балки или перекрытия, расчет обогревочного кабеля производится из 4 погонных метров на 1 м 2 площади поверхности. При возведении объемных элементов, таких как двутавровые бетонные балки, электрообогрев укладывают ярусами, с расстоянием между ними не более 40,0 см.
  • Защита кабеля позволяет приматывать его к арматуре.
  • Расстояние от поверхности конструкции до уложенного внутри электрообогревателя должно быть как минимум 20,0 см.
  • Чтобы бетонная смесь прогревалась равномерно, нагреватели должны быть уложены на одинаковом расстоянии.
  • Между разными контурами должно быть не менее 40,0 мм.
  • Запрещено пересечение греющих проводников.

Плюсы и минусы ПНСВ

Прогревать таким способом бетон довольно выгодно. Это объясняется как низкой стоимостью провода и относительно небольшим расходом электричества. Отдельно необходимо отметить устойчивость проволоки к щелочному и кислотному воздействию, что позволяет использовать данный способ при добавлении в смесь различных присадок.

Основные недостатки:

  • сложность расчетов при расчете длины провода;
  • необходимость использования ПТ.

Понижающие станции стоят довольно дорого, а учитывая длительность процесса брать их в аренду не выгодно (такие услуги обходятся в 10% от себестоимости изделия). Использование сварочных аппаратов делает возможным обогрев небольших конструкций, но поскольку она не рассчитана на такой режим работы, выход ее из строя и последующий дорогостоящий ремонт довольно вероятны.

Трансформатор для прогрева бетона — технология подключения, как прогревать

Строительные работы, как правило, ведутся не только в теплое время года, но и зимой. В этот холодный период соорудить бетонную конструкцию возможно только при помощи обогрева. При низких температурах воздуха особенности веществ сильно меняются, что непременно оказывает отрицательное влияние на его качество и прочность. В процессе зимнего строительства на помощь может прийти трансформатор для подогрева бетона, который можно использовать несколькими методами. Также при работе с бетоном будет полезен такой инструмент как затирочная машина.

Прогрев бетона электродами

Это еще один способ обогрева только что залитого раствора при помощи трансформатора. Электроды могут быть поверхностными или внутренними. Первые бывают нашивными или полосовыми, а также пластичными. Вторые похожи на полоски, струнные стержни или стержни из стали. Для прогрева их вставляют вовнутрь блока. Если пользоваться струнными электродами, то их нужно класть в опалубку на трехметровую длину вдоль ее оси. При варианте со стержневыми – располагают перпендикулярно плоскости конструкции.

Для того чтобы можно было подсоединить монтажные провода, концы электродов нужно вывести наружу. В этом случае, когда произойдет подключение тока, бетон станет проводником. Электрическая энергия, находящаяся в нем превратится в тепловую, вследствие чего минимизируются потери энергии.

Подключение трансформатора для прогрева бетона должно происходить только после того, как электроды будут равномерно уложены, а промежутки между ними будут равными.

Полезная статья о нарезке швов в бетона, чем и как это делается.

Прогрев бетона сварочным трансформатором

Прогреть небольшую конструкцию, например, фундамента можно и при помощи сварочного двухфазного трансформатора. Прогрев бетона сварочным трансформатором схож с вышеописанным процессом прогрева. Предварительно рассчитав методику прогрева, необходимо поделить провод ПНСВ на нужное количество кусков необходимой длины. К каждому из них докрутить провод алюминиевый с одной и с другой стороны. Это будут холодные концы. Их длина должна дотягиваться до трансформатора, при этом места скрутки должны находиться в опалубке.

Отрезки необходимо уложить в опалубку. Для того, что бы избежать замыкания, провода следует подвязать креплениями из пластика к арматуре. После этого можно заливать фундамент раствором, и подключать холодные концы к сварочному трансформатору. К холодным концам предварительно можно припаять клеммы, определив где плюс, а где минус. Клеммы подключаются к обратному выходу и к прямому выходу трансформатора сварочного аппарата, предварительно установив на нем минимальный ток.

Далее следует измерить ток: на каждом отдельном отрезке должно быть до 20 Ампер, на сварочных проводах – до 240 Ампер. Еще один способ прогрева бетона сварочным трансформатором – использование электродов.

Принцип работы:

  1. Уложить в опалубку электроды. Их необходимо последовательно соединить так, чтобы получились отделенные друг от друга отрезки.
  2. Подключить прямой провод к одному из отрезков, обратный – к другому отрезку.
  3. Чтобы контролировать ток между электродами можно использовать лампу накаливания.

Вывод

Такие способы чаще всего используют в домашних условиях. В промышленных же постройках применяют только специализированные устройства, обеспечивающие прогрев бетона трансформатором. в сети интернет по данной теме, позволит ближе познакомиться с технологией обогрева бетонных конструкций. Ведь увиденный принцип работы намного понятнее по сравнению с прочитанным.

К тому же перед тем, как приступить к одному из вышеперечисленных процессов обогрева конструкций при зимнем строительстве, следует внимательно изучить все схемы и принципы работы трансформаторов.

В интернете можно найти еще много информации по запросу «прогрев бетона трансформатором», отзывы людей, уже проделывавших такую работу, а так же многочисленные советы специалистов с огромным опытом в данной сфере.

Рекомендуем к прочтению — перфоратор для работы по бетону.

Виды нагревательных проводов и кабелей

Чаще всего для электроподогрева бетона применяются провода ПНСВ. Это объясняется его относительно невысокой стоимостью и простым монтажом. Ниже представлен внешний вид термопровода, его конструктивные особенности и расшифровка маркировки.

Внешний вид провода ПНСВ (А), расшифровка маркировки (В) и конструкция (С)

В качестве альтернативы может применяться аналог – ПНСП, основное отличие которого заключается в изоляции, она выполнена из полипропилена, что позволяет незначительно повысить максимальную мощность тепловыделения.

Таблица основных параметров проводов ПНСВ и ПНСП

Обратим внимание, что провода данного типа могут использоваться в качестве напольных обогревателей, которые работают по принципу теплого пола. Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора

Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора

Основная трудность, связанная с применением термопроводово данного типа, заключается в необходимости произвести расчет их длины. Небольшие просчеты можно исправить регулируя уровень напряжения, поступающего с прогревочного трансформатора.

Подробно о том, как производится монтаж ПНСВ, а также описание связанных с этим процедур (расчет длины проводов, схема укладки, составление технологической карты и т.д.) будет приведено в другом разделе.

Виды электродов

Существует несколько видов электродов, используемых для подогрева бетонного раствора. Наиболее применяемые из них:

Пластинчатые электроды

Пластичные электроды представляют собой металлические пластины, которые помещают между опалубкой и бетоном с разных сторон конструкции. После подключения к ним электрического потенциала образуется поле, нагревающее раствор.

Полосовые электроды

Этот тип электродов состоит из металлических полос от 20 до 50 мм шириной. Они также располагаются на верхнем слое раствора. Их отличительной способностью является возможность их расположения лишь с одной стороны конструкции. В этом случае электроды подключаются поочередно к разным фазам.

Полосовые электроды применяют при прогреве плит перекрытий и других горизонтальных элементов, а также бетона, соприкасающегося с мерзлым грунтом.

Стержневые электроды

Стержневые электроды по своей сути являются прутьями арматуры до 15 мм в диаметре, которые располагаются непосредственно в теле бетона.

Ими можно осуществить прогрев бетона конструкций сложной формы: балок, колонн, массивных плит, фундаментных башмаков, боковых поверхностей массивных конструкций.

Струнные электроды

Струнные электроды применяются в основном для прогрева колонн. Они имеют длину 2-3 метра и толщину около 15 мм. В центре конструкции устанавливается струнный электрод. Электрическое поле возникает между струной и опалубкой, обитой токопроводящим листом и подключенной к другой фазе электрической сети.

В качестве электродов в некоторых случаях могут быть использованы армирующие элементы самой конструкции. При этом значительно возрастают энергозатраты.

Трансформаторы для прогрева бетона

Трансформаторная станция ТСДЗ-63/0,38

Трансформатор ТСДЗ-63 конструктивно представляет собой понижающую трёхфазную трансформаторную станцию, которая имеет возможность при необходимости изменять температуру бетона. Три разных значения низкого напряжения. Номинальная мощность аппарата 63 кВа. Параметры питающей сети — трёхфазная, 380 В, 50 Гц. Конструкция предполагает работу в течение долгого времени. Передвижная установка изготовлена в едином корпусе и состоит из активной части, автомата выключения, управляющего модуля и кожуха, где расположены выводы низкого напряжения. Циркуляция воздуха принудительная.

Диапазон рабочих температур — в пределах от -45 °C до +20 °C. Относительно небольшая масса, удобные габариты. Автомат защищает трансформатор от резких перепадов напряжения и замыканий. До подключения к сети установка должна быть заземлена. Запрещается эксплуатация станции без кожуха, ремонт, перемещение, разборка аппарата без отключения от сети

При обслуживании особое внимание нужно уделять системе циркуляции воздуха, состоянию контактов и изоляции. Цена трансформатора ТСДЗ-63 составляет 60–80 тыс. рублей

рублей.

Прогревающий трансформатор для бетона ТСДЗ-80/0,38 УЗ

Установка ТСДЗ-80 представляет собой передвижной трансформатор для прогрева бетона или мёрзлого грунта с принудительным двухвентиляторным воздушным охлаждением. В основе конструкции — сухой трехфазный трансформатор номинальной мощностью 80 кВа. Питающее напряжение 380 В / 50 Гц. По устройству станция похожа на ТСДЗ-63, принадлежит к той же серии, состоит из похожих элементов. Интервал рабочих температур — от -45 °C до +20 °C. Характеризуется высокой степенью пожаробезопасности, отсутствием вреда для экологии. При работе недопустимы удары, тряска или вибрация.

Станция работает в двух режимах — автоматическом и ручном. Автоматика позволяет переключать ступени напряжения без участия человека, для этого режима нужен дополнительный датчик-термопара. Ручной режим для изменения напряжения предполагает переключение проводов к необходимым клеммам. При эксплуатации установки все работающие с ней или в непосредственной близости люди должны быть обеспечены соответствующими защитными средствами и обучены оказанию первой помощи — цена ошибки может оказаться слишком высокой. При ремонтных работах нужно подключить переносное заземление.

Стоимость трансформаторной станции ТСДЗ-80, в зависимости от региона и продающей организации, составляет 80–100 тыс. рублей.

Трансформаторы КТПТО-80

Станция электропрогрева бетона КТПТО-80 по назначению не отличается от вышеописанных. Однако в основе конструкции лежит не воздушный, а масляный трёхфазный трансформатор ТМТО-80/0,38. Установка обладает пятью ступенями переключения прогревающего напряжения от 55 до 95 вольт. Напряжение первичной обмотки 380 В. Есть выходы на 380 В и 42 В, предназначенные для подключения инструментов и оборудования. Ступени меняются при отключённом трансформаторе. Станция оборудована защитным автоматом.

Установка КТПТО-80 производится в нескольких вариантах:

  • КТПТО-80-11 отличается меньшими габаритами и весом;
  • КТПТО-80-07 обладает возможностью корректировать температуру автоматически;
  • КТПТО-80-02 — настройка температуры производится вручную.

При установке на объект и подключении следует соблюдать требования техники электробезопасности. Во время перерывов в эксплуатации станцию, по возможности, нужно хранить в крытом вентилируемом складе.

Этот трансформатор для прогрева бетона — широко распространённое изделие, удовлетворяющее качеством, надёжностью и ценой большинство пользователей. Строительные организации применяют эти установки уже достаточно долго, и трансформатор заслужил прекрасную репутацию. Цена станции 120–140 тыс. рублей.

При появлении разовой или нерегулярной потребности в прогреве бетона некоторые организации предпочитают не приобретать трансформаторы в собственность, а брать их в аренду. Это даёт возможность подобрать мощность и другие технические параметры оборудования для конкретного проекта и погодных условий, а также сэкономить. Стоимость аренды, в зависимости от мощности и сроков, колеблется от 700 до 2000 руб./сутки.

Пневмодрель. Работа без перерывов!

Пропановый редуктор. Создаём рабочее давление

Прогрев бетона проводами


Бетон является сегодня самым востребованным строительным материалом, его применяют при возведении высотных зданий, гидротехнических сооружений, коммерческой и жилой недвижимости. Основным недостатком материала является необходимость использовать в качестве базового компонента воду. Соответственно, при отрицательных температурах, она застывает намного быстрее, чем бетон набирает свою прочность. Это является причиной сезонности работы с бетоном, снижения рентабельности строительства, замедления его темпов. Добавление различных присадок способно немного продлить строительный сезон, но их применение увеличивает затраты, приводит к появлению высолов. Великолепной альтернативой применения химикатов является технология прогрева бетона проводом ПНСВ, в числе ее преимуществ – низкие затраты, возможность вести работы при температурах до -30ºС.

Конструкция провода ПНСВ

Прогрев бетона проводами

производится с помощью провода марки ПНСВ с сечением от 1,2 до 3,0 мм. Этот провод представляет собой стальную жилу, которая может быть защищена от коррозии слоем цинка. Токопроводящая жила изолируется пластикатом ПВХ или полиэтиленом. Наиболее эффективнопрогрев бетона проводами происходит при использовании тока в 14-16А, однако на воздухе провод ПНСВ в таком режиме быстро выходит из строя из-за более плохого, чем в бетоне, отвода тепла. По этой причине кабель имеет «холодные концы» из провода АПВ-4, он способен выдержать 14-16А на воздухе без повреждения. Длина этих отрезков нагревательного кабеля зависит от монтажной схемы и чаще всего лежит в пределах 0,5-1 метр.

Основные технологические этапы прогрева бетона проводами

Осуществляется прогрев бетона проводом ПНСВ

довольно просто и не требует высокой квалификации рабочих. Производятся следующие технологические операции:

  • заготовка из провода ПНСВ ТЭНов определенной длины;
  • укладка провода в бетонную конструкцию, предназначенную для прогрева;
  • организация утепления прогреваемой конструкции;
  • подключение провода к трансформатору КТПТО;
  • контроль степени нагрева провода, регулирование нагрева.

При подготовке ТЭНов из провода ПНСВ необходимо уделить повышенное внимание соединениям провода, особенно тем, что будут погружаться в бетон. Чаще всего для соединения используется скрутка – она должна производиться в отапливаемом помещении, без спешки

Изоляция должна быть снята на отрезке 70-80 мм аккуратно, без повреждения токопроводящей жилы. Для изоляции скрутки используется изолента на хлопчатобумажной основе, так как она имеет более значительный запас прочности при работе при высоких температурах.

Монтаж провода ПНСВ

Перед укладкой ТЭНов разрабатывается схема прогрева бетона проводом ПНСВ

, она должна учитывать длину «холодных концов». Один из них закрепляется, после чего производится равномерная раскладка провода вдоль арматуры. «Холодные концы» крепятся к опалубке надежно, так как при заливке бетоном ТЭН испытывает серьезные механические нагрузки. К арматуре провод следует крепить так, чтобы не повреждалась изоляция. В процессе заливки бетоном необходимо тщательно проследить, чтобы провод ПНСВ не остался на его поверхности, так как на воздухе он быстро выйдет из строя. Провод подключается к источнику питания, лучше всего, если это будет трансформаторная подстанция КТПТО, с помощью которой можно удобно регулировать степень нагрева ТЭНа, производить контроль электрических величин. Мощность, необходимая для прогрева бетона, определяется проектной документацией для каждого объекта.

Низкочастотный трансформатор и бетон

Принцип работы

Для заливки монолитных конструкций при температуре ниже -4?C прибегают к различным способам обогрева цементной массы, это и инфракрасные излучатели, и подогретый раствор, и тёплая опалубка, и анодные обогреватели. Но наиболее действенным и экономным возможно назвать прогрев бетона посредством низкочастотного трансформатора и провода ПНСВ (Провод Нагревательный Стальной Виниловая изоляция).

Перед тем, как осуществить подключение трансформатора для прогрева бетона, на арматурный каркас укладываются петли из провода ПНСВ сечением от 1,2 мм2 до 3 мм2. Данный кабель способен прогреваться до температуры 80?C, так, нагревая раствор до 40?C-50?C, и всё это происходит при температуре воздуха от -4?C и ниже. Дабы добиться наиболее оптимального прогрева бетона в морозных условиях, на один кубометр раствора пригодится порядка 60м ПНСВ-1,2.

При укладке петель направляться выполнять осторожность, дабы не замкнуть цепь, другими словами, в то время, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. При таких условиях определённый участок заливки останется без обогрева, что может привести к деструкции неспециализированной массы и, как следствие, железобетон окажется некачественным (см.кроме этого статью “Покраска цементного забора: как взять долговечное покрытие”)

Для прогрева инструкция разрешает применять такие трансформаторы, как КТП-06-20, КТПТО-80, КТП-ОБ-160, ТСДЗ-63 и без того потом.

Трансформатор масляный. Характеристики

ТрансформаторКТПТО-80КТП-63-ОБ
Мощность  номинальная (кВА)8063
Напряжение ВН (В)380380
Напряжение на холостом ходу СН (В)49, 60, 70, 85, 103, 12149, 60, 70, 85, 103, 121
Ток на стороне СН при напряжении660 (49-70В, А)520 (49-70В, А)
Ток на стороне СН при напряжении382 (85-103-121В, А)301 (85-103-121В, А)

Трансформатор сухой. Характеристики

ТрансформаторТСЗ-20
Мощность  номинальная (кВА)20
Частота номинальная (Гц)50
Количество фаз3
Напряжение обмотки номинальное, ВН трансформатора, В НН380/220 12,4; 24,8; 49,7;66,0
Ток номинальный ВН обмотки трансформатора А НН30,4/52,6 465;375; 235;175
Ток холостого хода (%)7,5
Схема/группа соединенияЗвезда/треугольник
Утраты замыкания (Вт)400
Утраты холостого хода (Вт)200

Подготовка к работе и запуск

Дабы яснее воображать себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона КТПТО-80 (см.кроме этого статью “Цементные панели для забора – преимущества и установка”).

Все работы по прогреву заливного бетона направляться делать с соблюдением СНиП 111-4-80/гл.11 и ГОСТ 12.1.013-7, где регламентируется порядок исполнения работ и электробезопасность.

Прежде всего КТПТО нужно занулить, а сделать это возможно путём подключения кабеля питания (его четвёртой жилы) на зажим N блока ХТ6, так, соединив всё это с железным шкафом управления. Заземление трансформатора производится от салазок – там имеется особый болт для подключения контура, а для соединения употребляется стальной провод не меньше 4 мм

Перед тем как подключить понижающий трансформатор к сети, вам нужно своими руками проверить сопротивление изоляции, которое не должно быть менее 0,5МОм, и обратить внимание на плотность контактных соединений. Путевые выключатели SQ1 и SQ2 нужно установить так, дабы при открывании крышки трансформаторного кожуха и ПУ была возможность надёжного замыкания контактов SQ1 и SQ2

Помимо этого, в обязательном порядке необходимо проверить предохранители на случай замыкания. Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а непроизвольный выключатель вместе с переключателем SA3 устанавливаем в положение “ВЫКЛ”.
Затем цепь подогрева, установленную в опалубке, возможно подключить к питающему кабелю, который, со своей стороны, подсоединяется к блоку зажимов ХТБ.

  • На ввод КТПТО подаём питание 380В и включаем QF1 по окончании проверки напряжения поHL1 и HL3 и затем, применяя кнопку экстренного отключения SB1, делаем контрольное отключение, по окончании чего QF1 запускаем повторно. На KL1 подаём питание кнопкой SB3, по окончании чего должен сработать магнитный пускатель KM1.
  • Для переключения режимов работы необходимо поднять крышку у трансформаторного кожуха и тогда через путевой выключатель SQ1 машинально отключится QF1. По окончании чего переключаете ступени напряжения и включаете QF1 и KM1.

Чем прогреть бетон

В зимний период очень часто для прогрева бетона применяют электроды. Это дает возможность исключить превращения воды в лед, чтобы она нормально вступала химическую реакцию с цементом. Рассмотрим подробнее, как происходит данный процесс.

Для чего это нужно

Выше в статье мы рассмотрели общие сведения о влиянии температуры на качество бетонного раствора. Пришло время объяснить это на примере.

Так как бетонировать приходится не только в теплое время года, но и в морозы, необходимо не забывать о физическом превращении воды в лед. Следует понимать, что допускать этого ни в коем случае нельзя, так как она нужна для химической реакции с основным компонентом раствора – цементом.

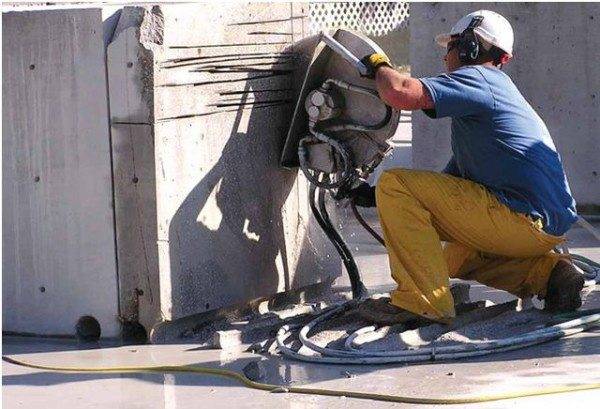

Применение алмазных кругов для резки ж/б

При замерзании гидратация прекратится, и процессы твердения бетона остановятся, что вызовет нарушение структуры материала. Даже после оттаивания льда и возобновления гидратации, ее восстановить не удастся.

Прогрев бетонной смеси с помощью электродов

Тоже самое можно сказать и о железобетоне, когда на арматуре образуется «ледяная корка», забирающая воду из зоны не так охлажденных участков. Эти процессы негативно влияют на структуру материала.

Вот почему инструкция требует обязательно прогревать бетон, чтобы его затвердевание прошло максимально успешно.

В настоящее время есть несколько методов добиться необходимых результатов, в частности используют нагрев:

  • электродами;
  • сварочным аппаратом;
  • инфракрасными волнами.

Обогрев электродами — виды

Один из самых популярных в строительной индустрии способов. Основа метода – прохождение электрического тока через толщу бетона.

Рассмотрим, какие электроды для прогрева бетона применяются в данном случае:

  1. Пластинчатые, напоминающие пластины, устанавливают с внутренней стороны опалубки, чтобы был лучший контакт со смесью. Бетон начинает разогреваться до нужной температуры благодаря появлению электрического поля. В теплом состоянии бетонная смесь может быть некоторое время.

  1. Полосовые (в виде пластин) имеют общую ширину 400-450 мм. Такие электроды могут монтироваться с двух сторон. После подключение тока, электрическое поле создается в прилегающем к пластинам слое бетона.
  2. Струнные применяются обычно для прогрева смеси в цилиндрических конструкциях, в частности, колоннах. Технология прогрева бетона электродами в этом случае следующая — струнный электрод помещают в центр конструкции, а сама опалубка обвивается специальным токопроводящим листом.

  1. Стержневой вариант напоминает стержневую арматуру Ø 7-11 мм. Помещают ее вовнутрь бетона с соответствующим расчетным шагом. При этом крайние электроды монтируют на расстоянии 40 мм от опалубки. Очень часто таким способом осуществляется электропрогрев бетона в сложных конструкциях.

Прогревание бетона электричеством

Работа со сварочным аппаратом

Применение для прогрева бетона сварочного аппарата является вполне реальной задумкой. Но, для хорошего разогрева смеси необходимо в процессе работ использовать вспомогательные электроды. Не стоит беспокоиться за надежность оборудования, современные агрегаты надежны и не представляют опасности для человека при соблюдении правил ТБ.

Конструкция многих аппаратов простая и не представляет трудностей в использовании. Благодаря таким станциям удается прогреть 30-100 м3 смеси, а работу можно вести почти при -45° С.

Сварочный аппарат сконструирован в виде автономной установки, состоящей из сварочного агрегата и двигателя.

Кроме основных функций, он может быть оборудован и вспомогательными, в частности, иметь:

  • блок подогрева мерзлого грунта;
  • блок сушилки электродов;
  • блок снижения напряжения;
  • генератор тока.

С его помощью удается регулировать прогрев, так как он имеет несколько ступеней напряжения. Можно смело утверждать, что данный агрегат обладает всем необходимым для нормальной работы.

Технология прогрева сварочным аппаратом

Правильный процесс нагрева выглядит следующим образом:

  1. По бетонной площадке равномерно раскладывают электроды (отрезки арматуры).
  2. Соединяют их в 2 параллельные цепи.
  3. Устанавливают между ними лампу накаливания, чтобы следить за напряжением.
  4. К цепям подсоединяют провода прямой и обратной связи.

https://youtube.com/watch?v=rQgRjo1YDms

Проводите работы только согласно технической документации на конкретный объект.

Обзор популярных трансформаторов

При выборе электроустановки необходимо учитывать их:

  • Конструктивные особенности.
  • Мощность и количество ступеней напряжения.
  • Каким образом происходит остывание обмотки. Есть модели с сухой изоляцией, в которых охлаждение происходит естественным путем (благодаря прямому теплообмену с воздухом), а также существуют масляные трансформаторы, которые охлаждают обмотку за счет минеральных масел. Кроме этого сегодня появились агрегаты с принудительной системой охлаждения.

Рассмотрим список моделей, максимально отвечающих этим требованиям.

https://youtube.com/watch?v=AXgOIRKILlc

КТПТО 80-86

Станция прогрева бетона КТПТО представляет собой трехфазный трансформатор для мерзлой почвы и бетонного раствора, мощностью 80 кВт и напряжением питания 380 В. В агрегате установлена масляная система охлаждения. Работает трансформатор КТПТО в автоматическом режиме, благодаря чему оператору не нужно постоянно сравнивать показания температуры воздуха и мощности подогрева. Станция работает при температурном диапазоне от -40 до + 10 градусов. Площадь, которую способен прогреть трансформатор составляет до 40 м3.

Если говорить о преимуществах трансформатора прогрева бетона КТПТО 80, то агрегат выгодно выделяется:

  • довольно простым устройством;
  • возможностью подключения стороннего оборудования.

Из недостатков агрегата:

  • слишком большие габариты станции;
  • большой вес (из-за этого перемещать трансформатор можно только на салазках).
  • оборудование требует технического обслуживания раз в 3 месяца.

Но, сегодня в продаже появились более современные станции, отличающиеся компактностью и меньшей массой. При этом в модифицированных моделях можно регулировать температуру как в ручном, так и в автоматическом режиме.

Стоимость трансформатора составляет от 125 000  до 180 000 рублей.

СПБ-20

Эта трехфазная станция прогрева бетона с системой охлаждения сухого типа и номинальной мощностью, которая составляет 20 кВт. Диапазон температур, при которых агрегат выполняет свои функции, от -40 до +5 градусов.

Станция прогрева бетона СПБ-20 больше подходит для небольших строительных объектов, площадью до 20 м3, поэтому ее рекомендуется использовать для самостоятельного возведения построек.

Из преимуществ оборудования можно выделить следующие:

  • облегченную колесную транспортировку;
  • повышенную надежность и защиту от скачков напряжения.

Среди недостатков:

в процессе регулировки при нагрузке сети, иногда происходят поломки переключателей.

Стоимость станции составляет от 49 000 до 61 000 рублей. Также в продаже можно найти модель меньшей мощности – СПБ-10, которая обойдется от 20 000 до 25 000 рублей. Есть и более мощные агрегаты, например, СПБ-35 – СПБ-100, однако их использование рационально, только если речь идет о больших площадях. К тому же их стоимость составит от 60 000 до 160 000 рублей.

ТСДЗ-63/0,38

Очередной трехфазный силовой агрегат, обеспечивающий мощность 63 кВт, оснащен принудительной системой вентиляции (встроенный вентилятор). Трансформатор способен работать в более широком температурном диапазоне от -45 до +20 градусов. При этом агрегат функционирует в бесперебойном режиме.

Из преимуществ:

  • маленький вес, компактность;
  • оснащен автоматическим выключателем.

Среди минусов пользователи выделяют:

частые поломки системы охлаждения, из-за чего перестает функционировать вся установка.

Стоит ТСДЗ-63/0.38 от 61 000 до 79 000 рублей.

ТСДЗ-80/0,38 УЗ

Данная передвижная станция также осуществляет подогрев бетонного раствора и промерзшей почвы. В агрегате тоже установлена принудительная охладительная система, которая функционирует благодаря двум вентиляторам, установленным на задней части агрегата.

Положительные стороны:

  • компактность;
  • малый вес;
  • возможность автоматизированной работы;
  • высокий уровень защиты, благодаря которому невозможно регулировать напряжение в процессе работы оборудования.

Однако, есть у этого трансформатор и один весомый недостаток – если станция сломается, то отремонтировать ее будет невозможно.

Стоимость силового трансформатора составляет от 70 000 до 100 000 рублей.

ТСЗП-80/0,38

Этот передвижной агрегат оснащен естественной системой охлаждения. Его отличительной чертой является то, что прогрев бетона трансформатором осуществляется в 6 режимах от 45 до 100 В.

Главные плюсы станции:

  • удобная транспортировка;
  • компактные размеры и небольшая масса;
  • возможность самостоятельного ремонта.

Недостаток только один – автоматика не всегда работает стабильно.

Стоит такой силовой агрегат от 58 000 рублей.

Преимущества и особенности сегментированного кабеля

К несомненным положительным качествам продукции данного типа следует отнести:

  • Для организации прогрева бетона при помощи не требуется наличие дорогостоящего дополнительного оборудования (ПТ).
  • В отличие от сушки электродами вероятность поражения электричеством минимальна.
  • Легкий монтаж и несложный расчет длины сегмента.

Особенности:

ВЕТ кабель стоит существенно дороже, чем провод для прогрева бетона ПНСВ. Отечественный КДБС, например производимый компанией ЭТМ в Красноярске, несколько улучшает положение, но не намного. Именно поэтому данные кабели применяются при возведении небольших бетонных и ЖБТ конструкций.

В качестве заключения.

Мы описали только один способ обогрева бетона, на самом деле их значительно больше. Они будут рассмотрены в других публикациях.

В завершении считаем необходимым ответить на вопрос, неоднократно встречающийся в сети, почему нельзя для прогрева бетона использовать нихромовые провода. Во-первых, это удовольствие было бы очень дорогим, во-вторых, правилами техники безопасности запрещено. Именно поэтому не стоит калькулятор для расчета числа витков нихрома, чтобы сделать обогрев трубы или бетона.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
