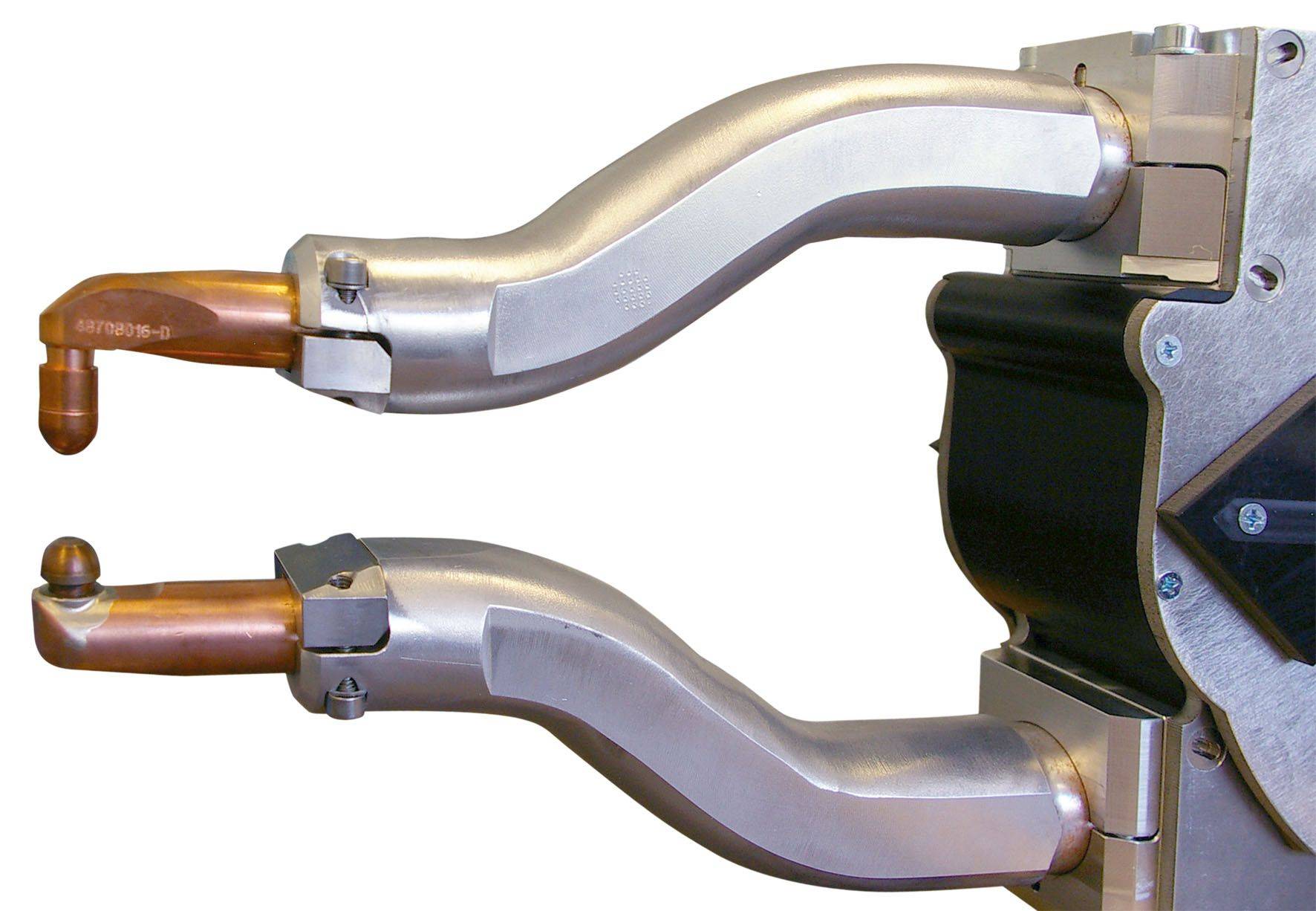

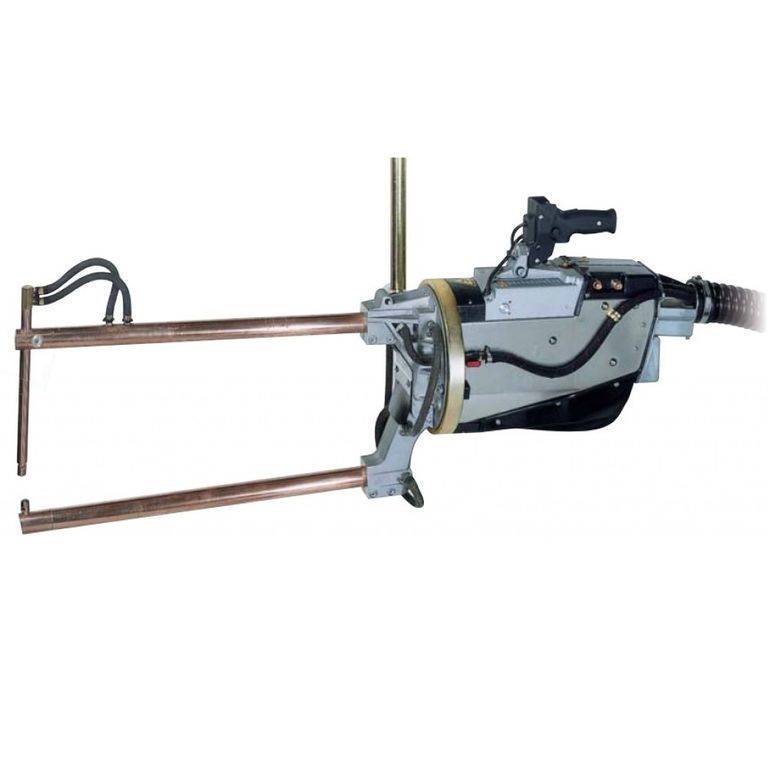

Сварочные клещи для контактной сварки. варим быстро и просто!

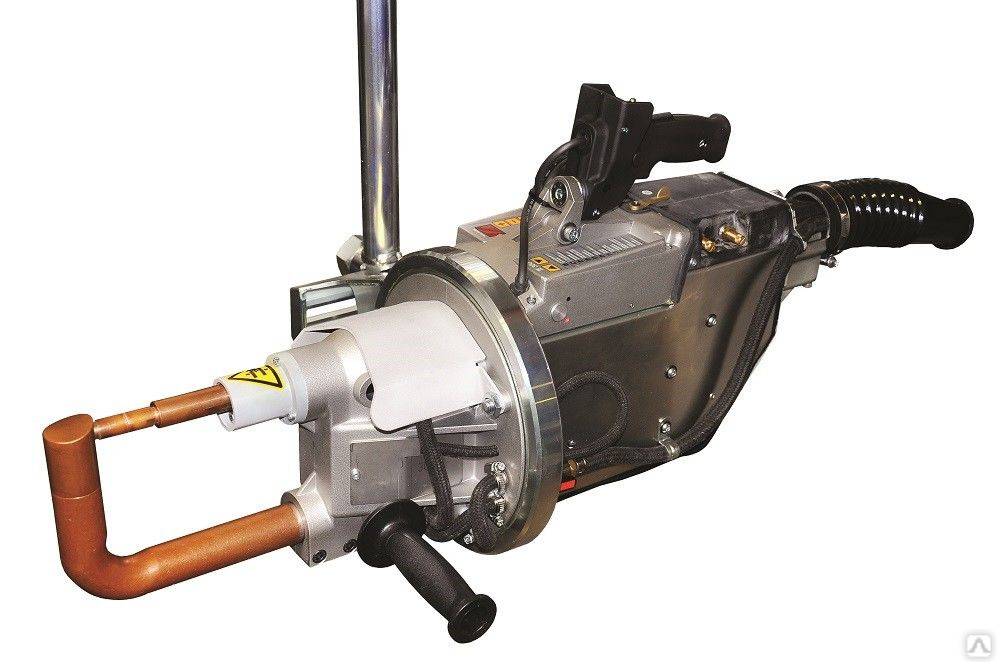

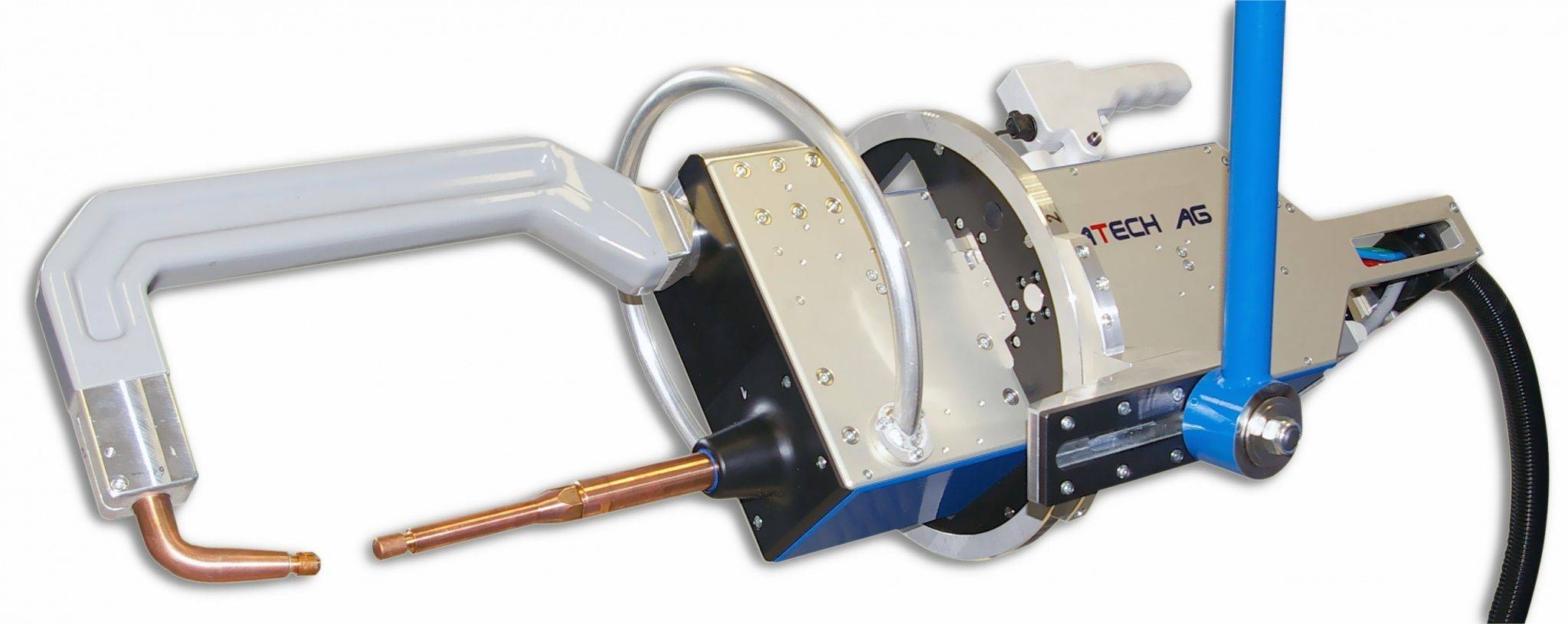

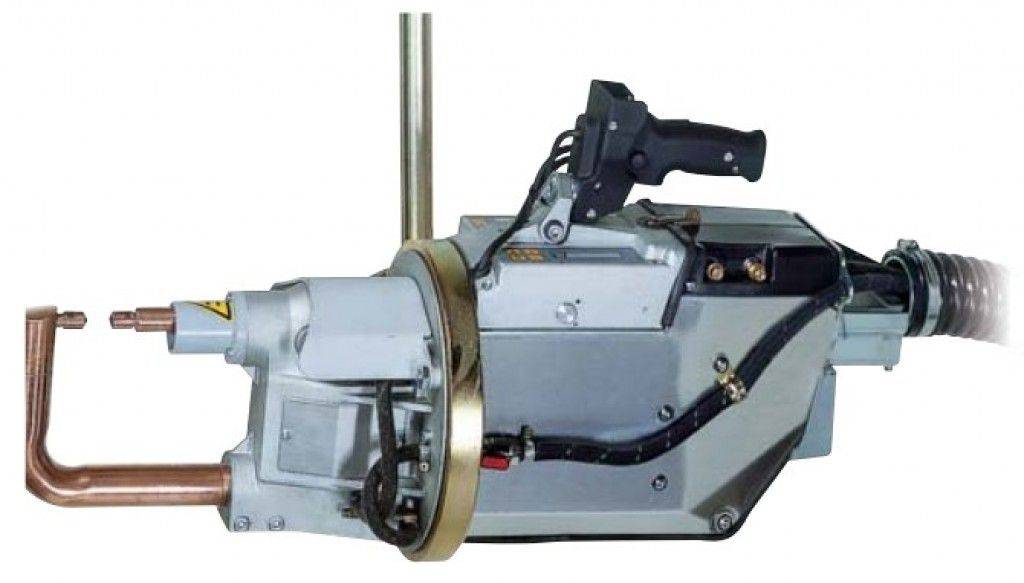

Устройство

Устроены они достаточно просто и состоят из следующих деталей и узлов:

трансформаторный источник рабочего тока;
захват, который дает возможность подведения электродов с двух сторон свариваемых деталей;
контактные электроды;
провода;
система управления.

Трансформатор преобразует сетевое напряжение, понижая его. Его вторичная обмотка состоит из нескольких витков из толстой медной шины, выдерживающей ток в тысячи ампер. Напряжение с вторичной обмотки подается на массивные электроды, имеющие заостренные концы. Они прикладываются с двух сторон к соединяемым листовым заготовкам и плотно прижимаются к ним вручную или пневмоприводом.

По команде оператора система управления через реле замыкает цепь, и на электроды полается короткий импульс. Ток начинает течь через электроды и обе заготовки, быстро разогревая и оплавляя тонкий металл в зоне контакта. Под действием усилия зажима оплавленные зоны соединяются в единое целое и кристаллизуются.На заготовках образуется точечное соединение.

Сварочные зажимные клещи переносят к следующей точке сварки и процесс повторяется. Так формируется линия шва точечной сварки. Диаметр проплавленного пятна определяется размером электрода, силой тока и временем импульса.

Параметры сварочного тока

Под параметрами подразумевается сила тока, напряжение и время сварки. Здесь у каждого свое мнение и понимание того, как нужно правильно настраивать дугу. Необходимое значение тока можно выставить, пользуясь инверторным сварочным аппаратом ресанта. Трансформаторные устройства подобным функционалом не обладают. Усредненные параметры для сварки проводки приведены в таблице.

Сечение свариваемых проводов, кв. мм.	Количество жил, шт.	Ток, А
1,5	2	70
1,5	3	80
2,5	2	100
2,5	4	120

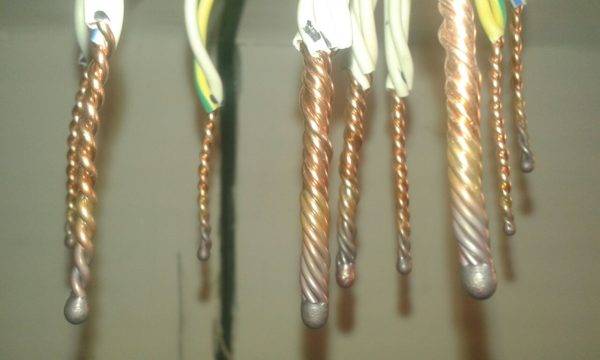

Сварка обеспечивает наиболее качественное и надежное электрическое соединение проводки. Такой способ требует некоторого опыта и наличия оборудования. Однако полученный контакт будет обладать повышенной надежностью и прослужит не меньше, чем сами провода.

Сварка позволяет получить надежное соединение проводов

Для сваривания необходим мощный источник тока, графитовые электроды и средства индивидуальной защиты. Во время работы следует остерегаться ярких вспышек дуги и раскаленных электродов. Нужно учитывать и то, что устройство работает от сетевого напряжения. Поэтому необходимо соблюдать элементарные правила электробезопасности.

Разновидности контактной сварки

Существует несколько видов контактной сварки. К ним относится точечная сварка (она может быть одноточечной, двухточечной и многоточечной), рельефная сварка, шовная сварка (может быть непрерывной, шаговой и прерывистой), стыковая сварка (выполняемая либо с помощью сопротивления, либо с помощью оплавления). Также возможны комбинации разных методов, например, шовно-стыковая сварка или рельефно-точечная. В таком случае комбинированный метод будет обладать всеми характерными особенностями обоих типов контактной сварки.

Давайте подробнее разберем способы контактной электросварки изделий из металла.

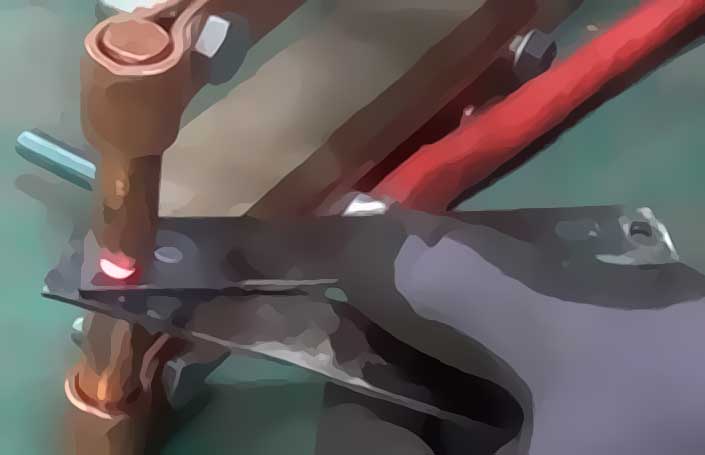

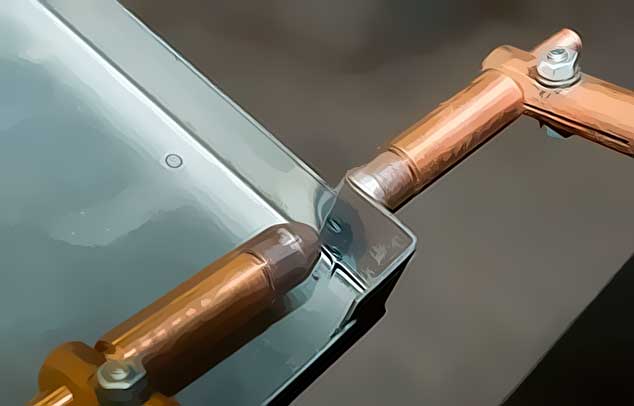

Точечная сварка

Точечная сварка — это самый распространенный тип контактной сварки. Ее суть в формировании так называемых точек путем нагрева металла и его дальнейшей деформации. Точки формируются с малым шагом, образуя сварное соединение.

Точечная сварка довольно универсальна, она используется для соединения тонколистового металла, маленьких деталей, используемых в электроприборах, и толстых деталей до 2 сантиметров. С помощью такого метода возможна быстрая и качественная сварка нержавеющей стали.

Что касается качества и надежности соединения, то здесь все просто: чем больше точек, тем шов надежнее. Новички ошибочно полагают, что такое соединение ненадежно и может разрушиться в любой момент. Но это большое заблуждение. При формировании точки используется большое давление. Оно без труда деформирует нагретый металл, который затем остывает и надежно фиксирует детали между собой.

Рельефная сварка

Контактная рельефная сварка осуществляется по тому же принципу, что и контактная, только перед работой края одной детали обрабатываются с помощью специальных инструментов или станков, образующих выступы. Деталь кладется сверху, выступами вниз. Выступы могут быть полукруглыми или продолговатыми. В месте выступа как раз и будет точка, формируемая аппаратом для контактной сварки. Вторая деталь остается неизменна, она кладется снизу.

Рельефный метод контактной сварки зачастую применяется при сборке автомобилей. Он очень сложен за счет необходимости формировать выступы и поэтому редко проводится в домашних условиях.

Шовная сварка

Шовная сварка несколько отличается от прочих типов контактной сварки. Здесь электроды роликовые, с их помощью металл не только прокатывается, но и сваривается. При этом сварное соединение выглядит, как при точечной сварке. Но точки перекрывают друг друга на несколько миллиметров, образуя шов, больше похожий на соединение, выполненное ручным способом с помощью покрытого электрода.

Шовная сварка применяется при сварке тонких металлов до 3 миллиметров. Также шовная сварка отлично подходит для сварки герметичных изделий, например, баков и цистерн.

Стыковая сварка

Стыковая контактная сварка также использует тепло и давление, но в другой плоскости. Шов формируется не между верхним и нижним электродом, а посередине. Чтобы лучше понять суть, посмотрите на схему ниже.

Стыковая сварка делится на сварку с сопротивлением и с плавлением. При сварке с сопротивлением детали сначала стыкуют, затем сжимают под небольшим давлением, и только после этого к зоне шва поступает ток, который нагревает металл, размягчая его. Затем металл остывает и образуется соединение.

При сварке плавлением детали предварительно нагреваются до пластичного состояния и только потом соединяются с применением давления. Нагрев может быть либо постоянным, когда тепло поступает во время всего сварочного процесса, либо прерывистым, когда деталь нагревается интервалами. Прерывистый нагрев используются для экономии электричества. Также он полезен, если детали небольшие и тонкие, в таких случаях нет нужды использовать нагрев постоянно.

Внимательные мастера спросят, куда исчезает расплавленный металл? Ведь при других способах сварки при плавлении металл начинает окисляться, образуется шлак. А это создает дополнительные проблемы. Дело в том, что в контактной сварке ток обладает электродинамическим действием, поэтому он без труда выбрасывает расплавленный металл вне зоны сварки.

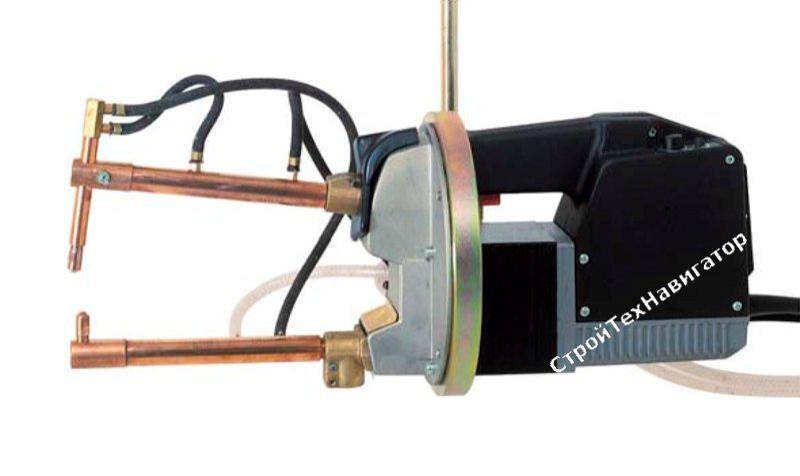

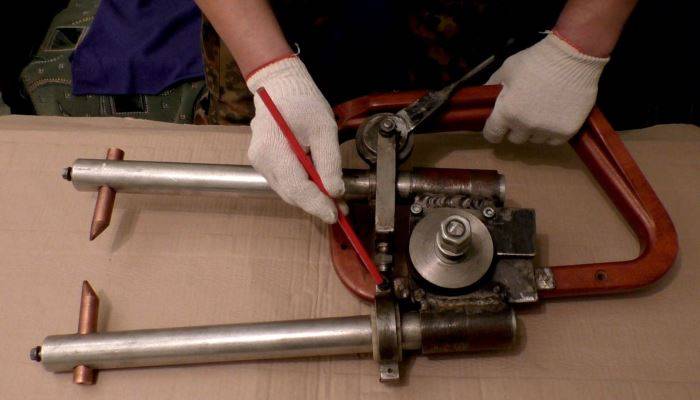

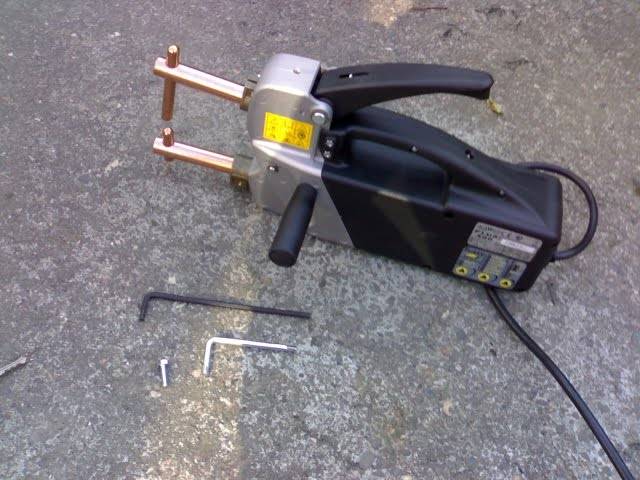

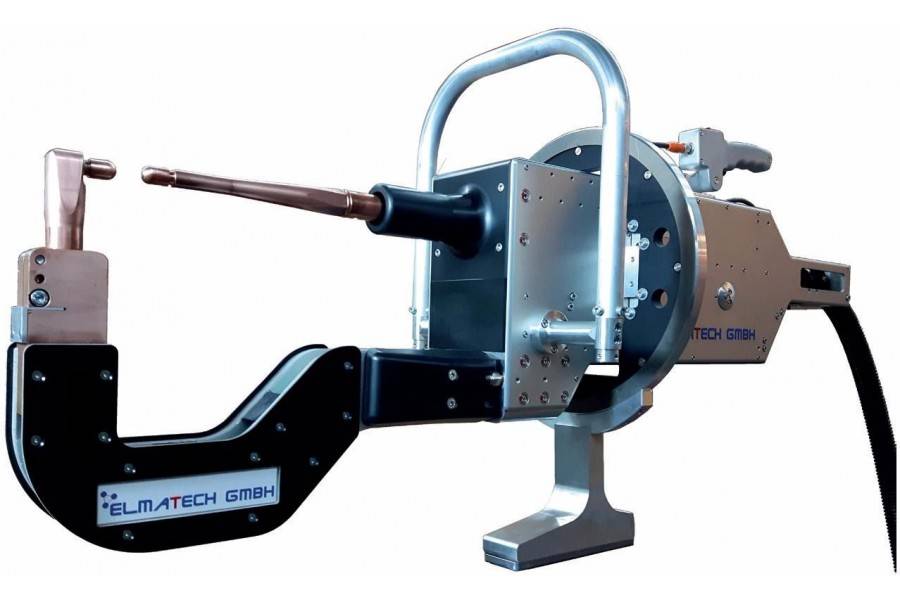

Как работать со сварочными клещами?

Наличие сварочных клещей устраняет основную проблему контактной сварки – необходимость подвода к рабочей зоне больших значений тока при одновременном обеспечении мобильности передвижения сварщика. Сварочная проволока в подобных ситуациях неприемлема, поэтому следует использовать только электроды. Особые требования предъявляются к корпусу: он должен обеспечивать безопасную передачу мощности, надёжность фиксации обеих зажимных узлов и удобство пользования. Поэтому сварочные клещи промышленного применения обычно снабжаются крепёжным узлом, при помощи которого они прикрепляются к более жёсткой из свариваемых деталей.

Подготовку к сварке с использованием сварочных клещей начинают с установки электродов в зажимных узлах. Чаще используется клеммный, более надёжный зажим. Важнейшей характеристикой оснастки является вылет – расстояние от оси поворота подвижного зажима до оси электрода. Величина вылета определяет максимальное расстояние от кромки свариваемого изделия. В большинстве конструкций оснастки вылет является величиной переменной, и варьируется в пределах 125…500 мм. Это повышает функциональность приспособления.

Вылет может регулироваться плавно и ступенчато. В более дешёвых конструкциях величина вылета изменяется переустановкой электрододержателей в требуемые пазы или отверстия на корпусе. В сварочных клещах с автоматическим приводом регулировка вылета иногда производится при помощи плунжера, выдвигаемого при помощи сжатого воздуха. Популярности у сварщиков такие устройства, однако, не получили: клещи становятся тяжелее, а для стабильности подачи воздуха требуется ресивер, что делает оснастку более громоздкой.

Определившись с величиной вылета, клещи устанавливают в необходимом месте и включают подачу тока. Реле обеспечит подачу тока к электродам при обеспечении требуемого усилия сжатия. Поставив очередную сварочную точку, педалью или рукояткой отключают питание, после чего перемещают инструмент в новое положение.

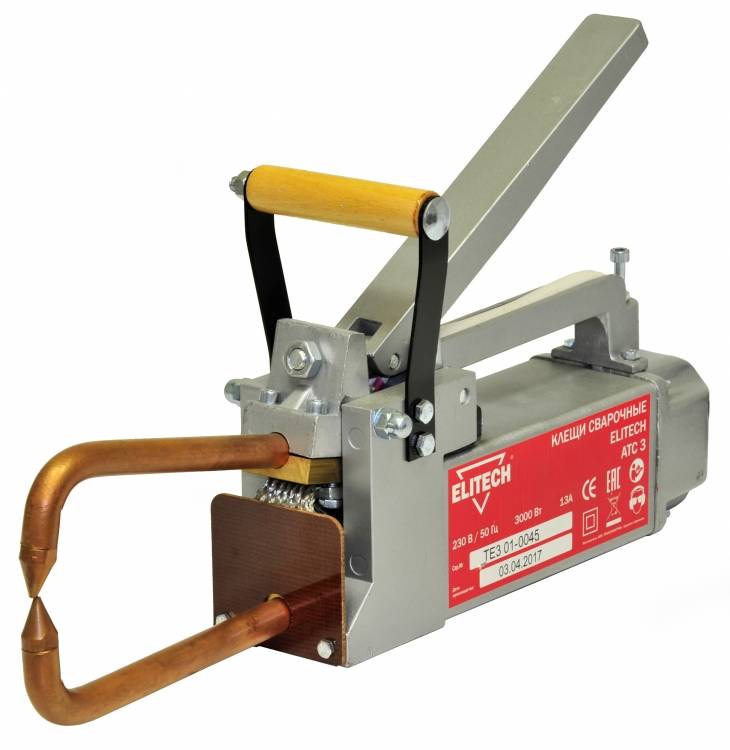

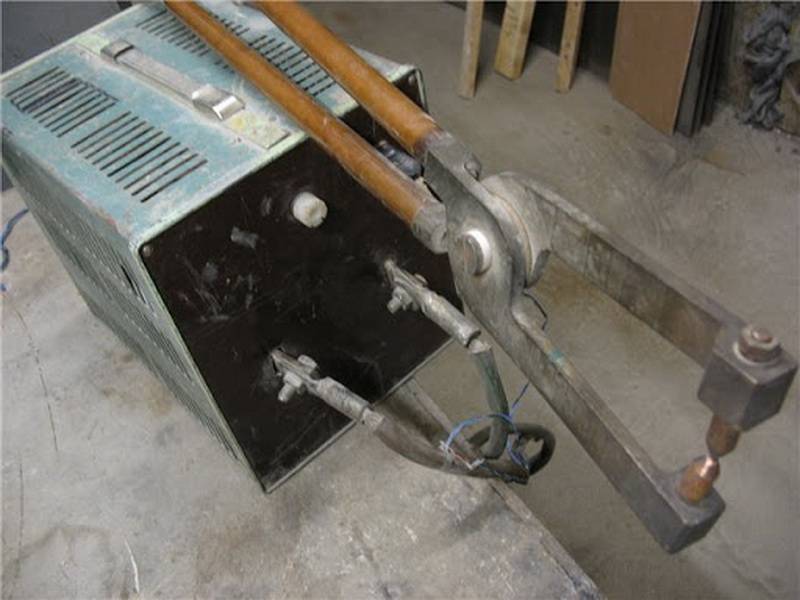

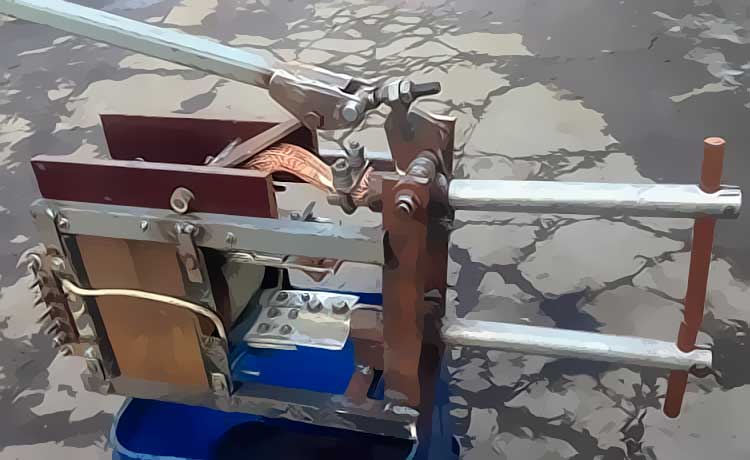

Контактная точечная сварка своими руками

Сварка – процедура выполнения неразъемных соединений благодаря установке связей между атомами стальных деталей в результате воздействия на них высокой температуры. Она бывает нескольких видов, но в бытовых условиях чаще используют точечную одностороннюю сварку.

Производители выпускают такие агрегаты в основном для промышленных целей. Поэтому они имеют большие габариты и высокую стоимость. Для сваривания стальных заготовок в быту можно сконструировать сварочный аппарат своими руками небольших размеров.

Особенности контактной точечной сварки

Это термомеханический класс сварки, который применяют для пайки мелких однородных стальных деталей либо тонкого металла.

Ключевые фазы аппарата контактной сварки:

совмещение в необходимом положении свариваемых деталей;
фиксация соединяемых металлических элементов между электродными контактами;
нагревание холодного металла, формирование сварного шва.

Преимущественные характеристики технологии:

простота соединения металлов;
высокие показатели производительности;
доступная стоимость расходных материалов.

Технология точечной сварки очень простая. Соединяемые элементы металлической конструкции плотно прижимают между собой, затем с небольшим шагом подают ток по линии сваривания. Электроток нагревает металлические элементы, запускает диффузионный процесс.

После выключения сварочного агрегата участок сваривания заготовок остывает, расплавленный металл кристаллизуется.

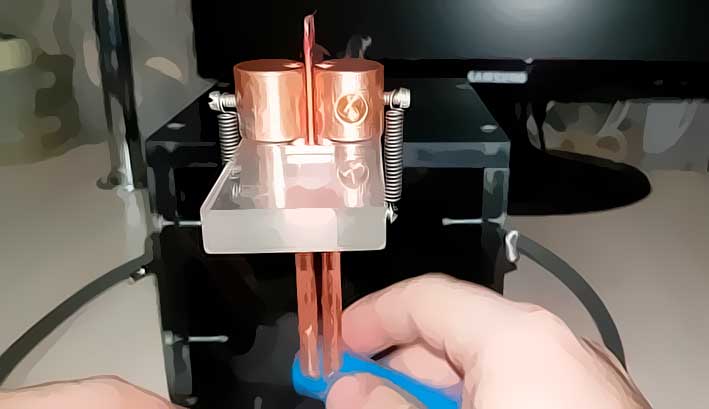

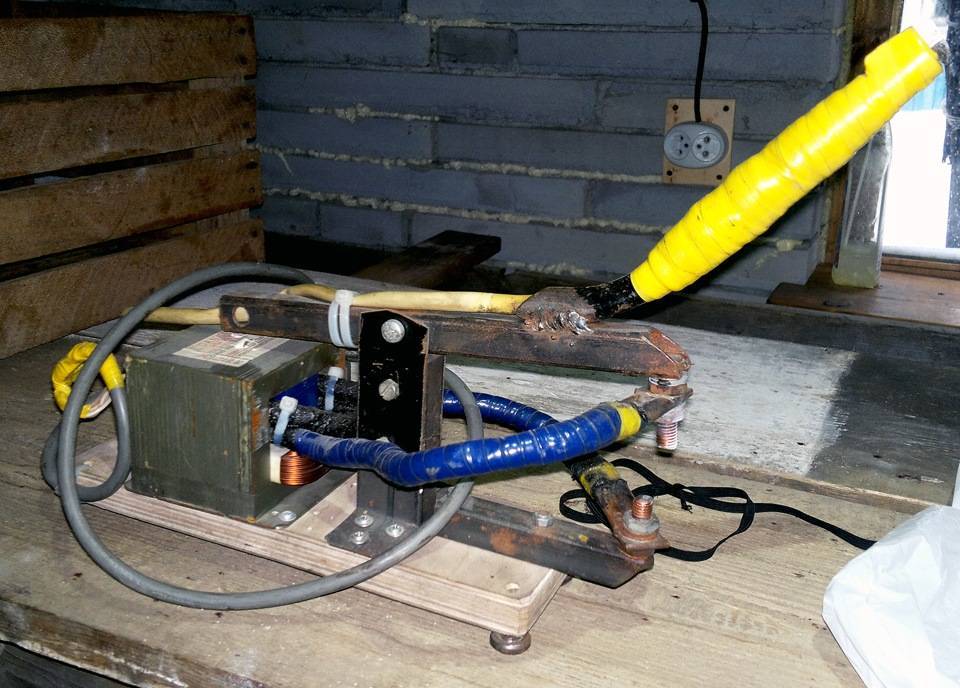

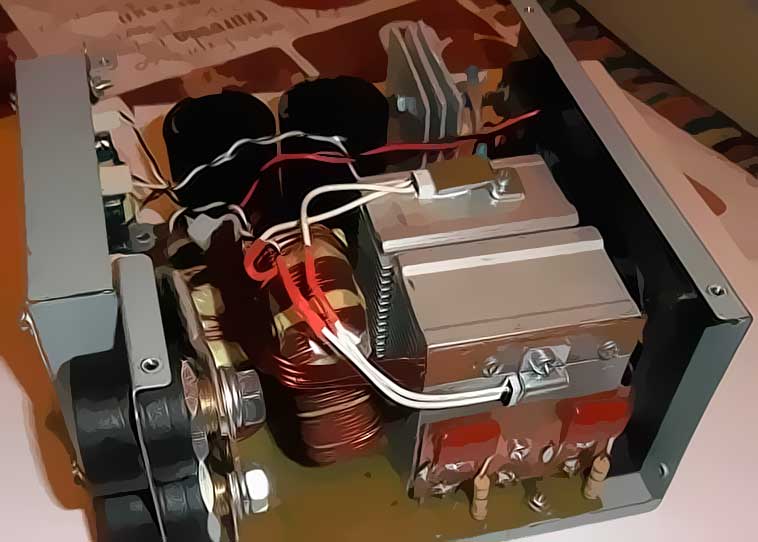

Сварка точечного типа из СВЧ печи

Минимальных габаритов сварка из микроволновки, отработавшей свой эксплуатационный период – оптимальный вариант для нечастых и небольших сварочных работ в быту.

Требуемый инвентарь

Чтобы сварить металлические детали на дому, можно соорудить точечную сварку своими руками с помощью не работающей печки СВЧ.

Потребуется следующий комплект деталей:

клеммная колодка;
отрезок многожильного кабеля (8 мм сечение);
переходник 12В;
медная проволока (1,7 мм толщина);
механизм таймера;
трансформатор от микроволновки;
микрокнопка;
рейка из древесины;
выключатель контактной сварки своими руками;
металлическая пружина;
корпус блока питания старого ПК (комьютера).

Порядок работы

Пошаговая инструкция сооружения самодельного сварочного прибора из СВЧ для выполнения точечной сварки:

Разбираем старую микроволновку, достаем из нее трансформатор.
Разбираем блок питания старого ПК. От него нужен разъем питания 220 В и металлический корпус.
Устанавливаем на трансформатор силовой кабель, предварительно убрав вторичную обмотку.
Сверлим 2 отверстия в районе решетки для выводов катушки, дне корпуса БП для монтажа транса.
Размещаем внутри каркаса трансформатор для точечной сварки, переходник питания, подсоединяем таймер к панели, размещенной в передней части конструкции.
Монтируем включатель электропитания на панели, обустроенной в задней части конструкции.
Подсоединяем микрокнопку к таймеру, настраиваем продолжительность сварочного импульса.
Припаиваем все элементы конструкции сварочника из микроволновки своими руками.
Сначала крепим стальные уголки к корпусу, затем на них деревянную рейку. В ней делаем отверстия и фиксируем кнопку пуска.
Зачищаем контакты силового кабеля, фиксируем клеммники, прикручиваем самонарезающими болтами на прикрепленную деревянную планку.
Изготавливаем из проволоки (медной) электроды по сварке, обтачиваем концы.
Фиксируем электроды в клеммниках.

На сварку из микроволновки дополнительно устанавливаем пружину, возвращающую контакты в первоначальное положение. Для ее фиксации сверху на корпус монтируем деревянную планку.

2 Схема устройства для сварки металла толщиной до 1 мм

Устройство точечной сварки для соединения деталей контактным способом можно собрать по ниже приведенным схемам. Предлагаемый аппарат рассчитан на сварку металлов:

листовых, толщина которых до 1 мм;
проволоки и прутков, диаметр которых до 4 мм.

Основные технические характеристики устройства:

напряжение питающей сети – переменное 50 Гц, 220 В;
выходное напряжение (на электродах контактно-сварочного механизма – на клещах) – переменное 4–7 В (холостого хода);
сварочный ток (максимальный импульсный) – до 1500 А.

На Рис.1 приведена принципиальная электрическая схема всего устройства. Предлагаемая контактная сварка состоит из силовой части, цепи управления и автоматического выключателя АВ1, который служит для включения питания устройства и защиты в случае возникновения аварийных ситуаций. Первый узел включает сварочный трансформатор Т2 и бесконтактный тиристорный однофазный пускатель типа МТТ4К, который осуществляет подключение первичной обмотки Т2 к питающей сети.

На Рис.2 представлена схема обмоток сварочного трансформатора с указанием количества витков. Первичная обмотка имеет 6 выводов, переключением которых можно осуществлять ступенчатую грубую регулировку выходного сварочного тока вторичной обмотки. При этом постоянно подсоединенным к сетевой цепи остается вывод №1, а остальные 5 служат для регулировки, и для работы подключают к питанию только один из них.

Схема пускателя МТТ4К, выпускаемого серийно, на Рис.3. Этот модуль представляет собой тиристорный ключ, который при замыкании его контактов 5 и 4 коммутирует нагрузку через контакты 1 и 3, подключенные в разрыв цепи первичной обмотки Тр2. МТТ4К рассчитан на нагрузку с максимальными напряжением до 800 В и током до 80 А. Производят такие модули в г. Запорожье на ООО “Элемент-Преобразователь”.

Схема управления состоит из:

блока питания;
непосредственно цепи управления;
реле K1.

В блоке питания может быть использован любой трансформатор мощностью не более 20 Вт, предназначенный для работы от сети 220 В и выдающий на вторичной обмотке напряжение 20–25 В. В качестве выпрямителя предлагается установить диодный мост типа КЦ402, но может быть применен любой другой с аналогичными параметрами либо собран из отдельных диодов.

Реле K1 служит для замыкания контактов 4 и 5 ключа МТТ4К. Это происходит при подаче напряжения от цепи управления на обмотку его катушки. Так как коммутируемый ток, протекающий через замкнутые контакты 4 и 5 тиристорного ключа, не превышает 100 мА, то в качестве K1 подойдет практически любое слаботочное электромагнитное реле с напряжением срабатывания в пределах 15–20 В, например, РЭС55, РЭС43, РЭС32 и подобные.

Сваривание медных проводов с алюминиевыми

Нежелательно прибегать к сварке жил из разных металлов. Однако если необходимо сплавить медный провод с алюминием, то работа выполняется по следующему алгоритму:

Проводники зачищаются от изоляции. Если на них имеется слой окисла, то его необходимо соскоблить ножом.
Алюминиевая жила накручивается на медную. Виток к витку. С максимально плотным прилеганием.
Соединение пропитывается специальным флюсом для снятия оксидной пленки с алюминия. Например, Ф-64 и подобные.
Непосредственно сварка выполняется так же, как и для медных кабелей. Стоит помнить про хрупкость алюминия и не гнуть лишний раз контакт.

Что такое точечная сварка

Современная точечная сварная технология предоставила возможность практически в полном объеме автоматизировать производственные процессы на предприятиях, соответственно запустить массовую сборку авиа-, ж/д и автотранспорта, различного технологического и бытового оборудования.

Точечный сварочник работает по простому принципу, что позволяет его использовать, как в заводских цехах, так и небольших гаражных автомастерских, в быту. При этом необязательно приобретать мощный дорогостоящий агрегат, сделать точечную сварку с минимальными финансовыми затратами можно даже на дому.

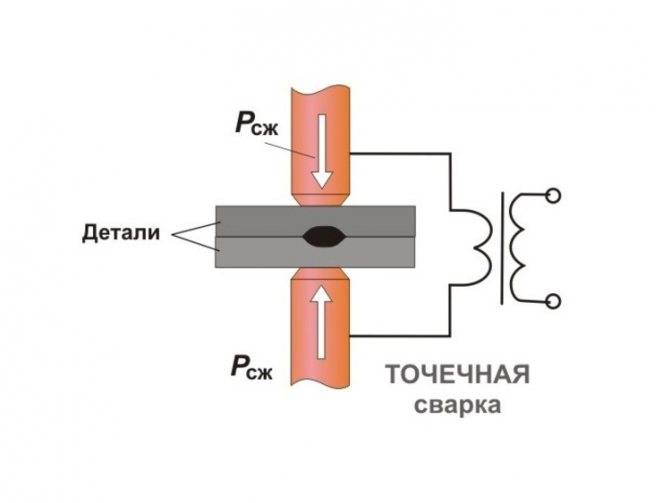

Принцип действия точечной контактной сварки

Рассматриваемая технология контактной сварки не представляет сложности использования ее мастерами-любителями в домашних условиях. Свариваемые детали плотно сжимают, затем подают на участок их соприкосновения с коротким шагом мощный импульс электротока.

Сжатые стальные поверхности нагревают электротоком. В точке сваривания формируется расплавленное ядро, осуществляется диффузия металлов. Когда подачу тока прекращают, шовное соединение остывает, происходит кристаллизация стали.

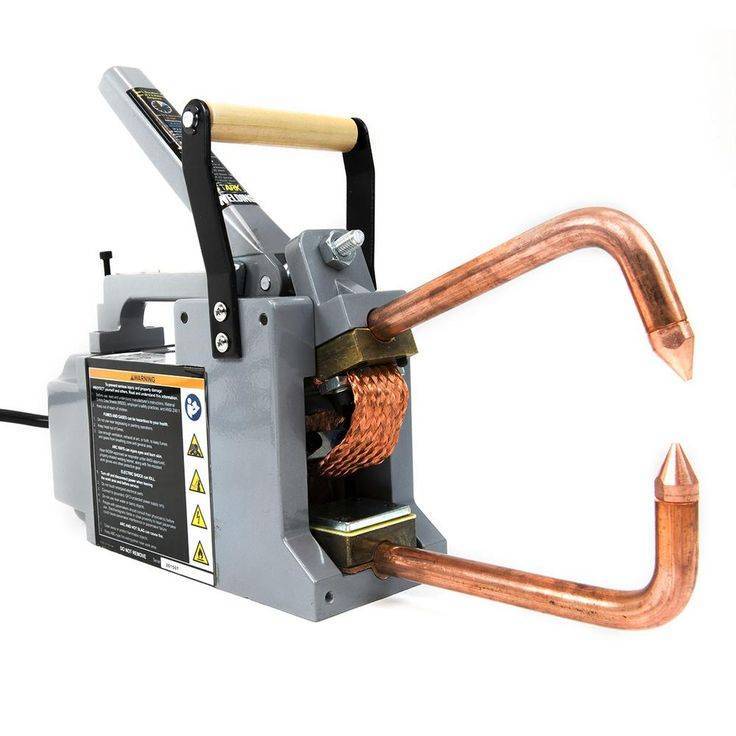

Устройство аппарата точечной сварки

Ключевыми элементами конструкции любого сварочного оборудования являются зажимные клещи, электродная проволока, источник электропитания.

Для получения мощного электрического разряда с небольшим напряжением используют индукционные трансформаторы для контактной сварки. Токовый импульс, требующийся для расплавления стальных сплавов, позволяет получать требуемое соотношение двух обмоток электропроводов (первичной, вторичной).

Конструкция клещей для точечной сварки своими руками включает прижимное устройство и 2 графитовых либо медных контакта, оборудованных на противоположных рычагах.

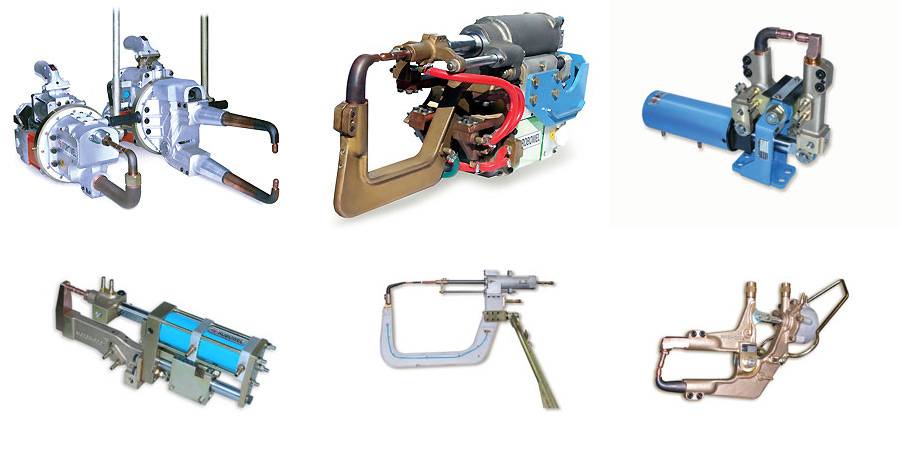

Варианты приводов прижимного механизма:

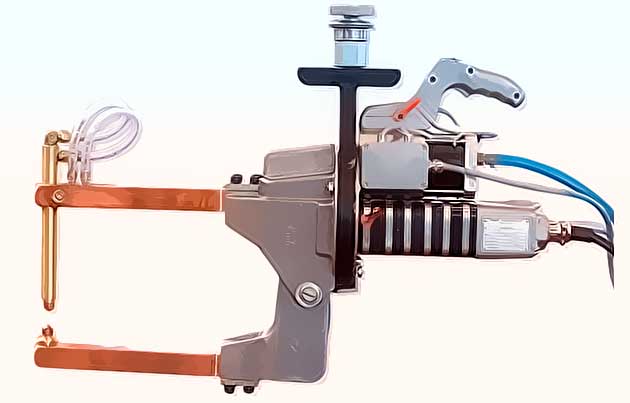

Пневматический. Один из самых востребованных ручных переносных сварочных аппаратов, отличающийся простотой настройки и эксплуатации. Единственный недостаток – достаточно медленный в работе, не позволяет в процессе сварки менять давление.
Механический. В конструкцию входит рычаг и мощная пружина, металлические детали сварщик сжимает собственным физическим усилием. Аппарат отличается незначительной производительностью, поэтому предназначен для периодического бытового применения.
Электромагнитный. Характеризуется повышенной производительностью, устанавливается на стационарные сварочные агрегаты и ручные сварочники. Позволяет регулировать сжатие свариваемых компонентов, предупреждает «выплеск» расплавленной стали.
Гидравлический. Это достаточно медленный привод, не пользуется значительной популярностью. Но благодаря использованию регулируемых клапанов имеет множество различных настроек.

Самодельные сварочники можно дополнять разными механизмами управления прижимом и электротоком, контурами жидкого охлаждения, автоматизацией подачи электродов.

Где применяется

Сегодня Область применения точечной односторонней ТИГ сварки достаточно обширная. Технологию используют для сваривания конструкционных металлических сплавов в разных сферах производства:

для сборки автомобильных кузовов;
для соединения компонентов ювелирных изделий;
для спаивания микросхем электронного оборудования;
для сваривания армирующих каркасов железобетонных конструкций;
при производстве металлической продукции народного потребления.

Сварочное оборудование точечного типа достаточно востребовано на производстве и пользуется популярностью у домашних мастеров.

Преимущества и недостатки

простота эксплуатации сварочного оборудования;
получение надежных сварных соединений;
скорость производства;
возможность автоматизации процедуры;
абсолютная безопасность для экологии окружающей среды.

соединяемые стальные поверхности требуют тщательной предварительной зачистки;
сложность регулировки оборудования, проведения последующей диагностики сварного шва.

Несмотря на эти незначительные минусы, технология является наиболее востребованной в производственной сфере.

Изготовление трансформатора

Контактная сварка, основным конструктивным элементом которой является трансформатор, выполняется своими руками. Можно извлечь трансформаторное оборудование из любого устройства, главное, учесть расчет трансформатора, чтобы сила тока была не менее 2,5 А. Старую обмотку следует удалить, и установить кольца на магнитопровод из тонкого электропроводного картона. Этот провод обматывается лакотканью более чем в 3 слоя.

Для изготовления первичной обмотки следует использовать провода, изолированные тканью для лучшей пропитки, диаметром 1,5мм. Для вторички лучше применить многожильный провод 20 мм в диаметре в кремнийорганической изоляции. Рассчитать количество витков из расчета мощность аппарата. После наматывания перчвички наматывается хлопковая лента, затем на нее накладывается вторичка. Все пропитывается лаком.

Сварщик контактной сварки ручной машины должен знать все конструктивные элементы. Вакансии на эту специальность востребованы. Дуговая сварка тоже имеет в своем конструкторском решении трансформатор.

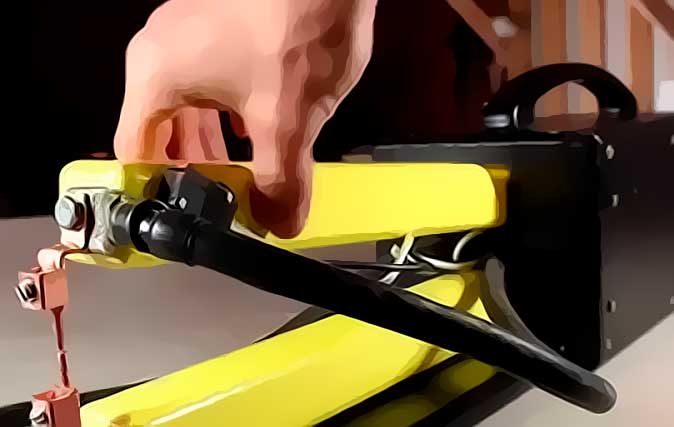

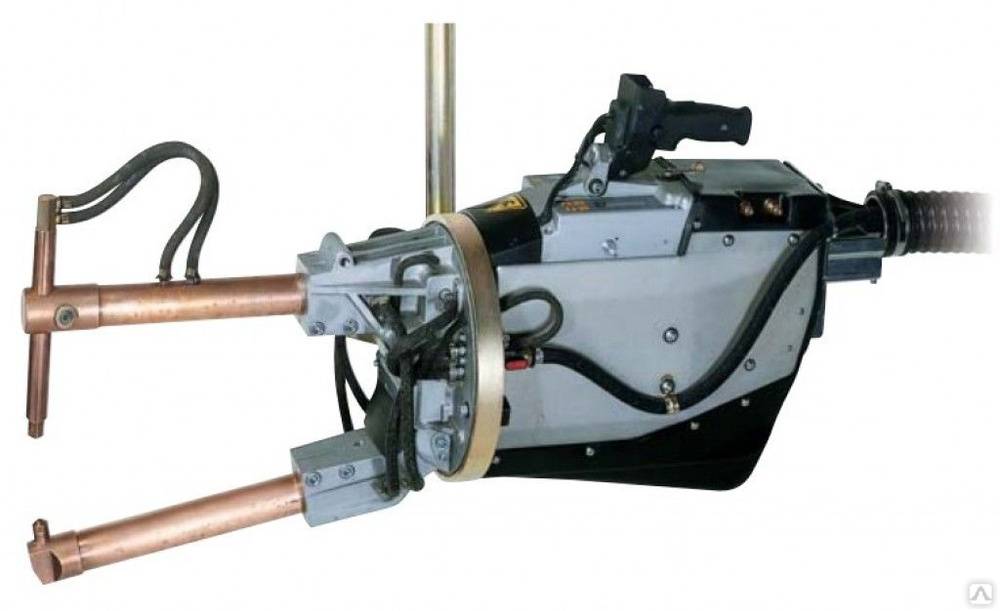

Устройство и принцип работы

По принципу строения клещи для сварки схожи с обычными плоскогубцами, только к зажимным пластинам добавлены электроды, а к ручкам — провода. Сварочные клещи любого образца состоят из:

Источника тока.
Пускового механизма.
Электродов.
Двух проводников из кусков кабеля большого сечения.
Поворотного рычага с зажимным механизмом.

Для питания такого устройства требуется мощный источник электротока, который работает от напряжения 380 В. С этой функцией справляется обычный трансформатор, иногда с усиленной вторичной обмоткой.

Не менее важной составной частью инструмента для работы с контактной сваркой являются электроды. Изготавливают их из сплавов на основе меди, легированной хромом, кобальтом, кадмием или другими химическими элементами

Такие электроды обладают требуемой прочностью, термоустойчивостью и довольно низкой электропроводностью, что обеспечивает добротное выполнение точечных соединений.

Чтобы образовать плотную сварочную точку клещами для сварки, необходимо после подачи электротока с усилием сжать ручки устройства. Для удобства сжатия ручки клещей часто бывают длинные.

Принцип работы конструкции

Для того, чтобы начать собирать сварку подобного типа своими руками, необходимо ознакомиться с принципом его работы. Весь процесс условно можно разделить на несколько ключевых моментов:

Механическое соединение поверхностей ли деталей, которые следует скрепить.
Механическая фиксация деталей при помощи щипцов или губ, в центре которых расположена площадка подачи электрического тока.
Подача электрического разряда с последующим скреплением смежных поверхностей.

Принцип работы достаточно прост, и является единым для всех моделей точечных сварочных аппаратов. На практике могут быть модифицированы только наружные контуры конструкции (ручка для мастера, формы зажимов, корпуса).

Какими электродами варить арматуру

При выборе этого расходного материала учитываются такие показатели, как тип стали стержня, предел ее текучести, толщина стержня и диаметр сварочного прутка. В маркировке арматуры должна стоять буква С («сварочная»), предел текучести (сопротивление разрыву) в индексе обозначают цифрой, например:

А500С – свариваемая арматура из стали с сопротивлением разрыву до 490 МПа;
А400С – арматура такого же типа с пределом текучести до 390 МПа.

Для ММА сварки А500С широко используются типы электродов с рутиловым и основным покрытием: Э42, Э42А, Э46, Э46А, Э50, Э50А, Э55, Э60. Какие же марки предпочтительнее?

ОЗС-12. Один из лучших вариантов именно для соединения таких стержней. Благодаря двуокиси титана в обмазке они могут работать по окисленным поверхностям, и даже в этом случае в металле шва исключено образование пор. Обеспечивают высокую стойкость соединения к усталости металла, в том числе, когда арматура воспринимает постоянные высокие нагрузки в месте шва. Используются для сварки арматуры для фундаментов, дорожного полотна. В ряду плюсов – возможность варить швы в любом пространственном положении.

УОНИ-13/55У – универсальные электроды с основным покрытием, позволяющие варить и арматуру А500С. Стыки арматуры выполняют ванным способом в нижнем положении шва. Стержни соединяют широким швом, сварная ванна должна как можно дольше находиться в жидком состоянии. Рекомендуемая длина дуги – короткая, поскольку горение при длинной может быть неустойчивым.

Для монтажа каркасов, рассчитанных на меньшие нагрузки, используют арматуру А400С. При сварке широко применяются марки АНО и МР с рутиловым покрытием – варить ими также можно по ржавой поверхности, а арматурные стержни соединяются внахлест. Используются и электропроводники с обмазкой основного типа. Это, прежде всего, изделия, выпускаемые под марками УОНИ-13/45, АНО-21, а также ТМУ-21У (относятся к типу Э42).

Соотношение арматурных и электродных стержней по толщине

Если диаметр арматурного прута находится в пределах 5–8 мм, используется электроды 2, 2,5, 3 мм, не более.
При сварке изделий толщиной от 8 до 10 мм, как правило, задействуют стержни 3, 3,5, 4 мм.
Если толщина арматурного прута превышает 1 см, то нужно использовать стержни диаметром от 5 и более мм.

Работа споттером

Работать с тонким листовым материалом можно также споттером. В основном это устройство предназначено для приварки вспомогательных элементов к помятым кузовным деталям автомобилей при производстве кузовного ремонта.

Применение этой технологии позволяет выравнивать поврежденные элементы кузова, доступ к внутренним поверхностям которых затруднен. Помятые детали кузова в этом случае нет необходимости демонтировать.

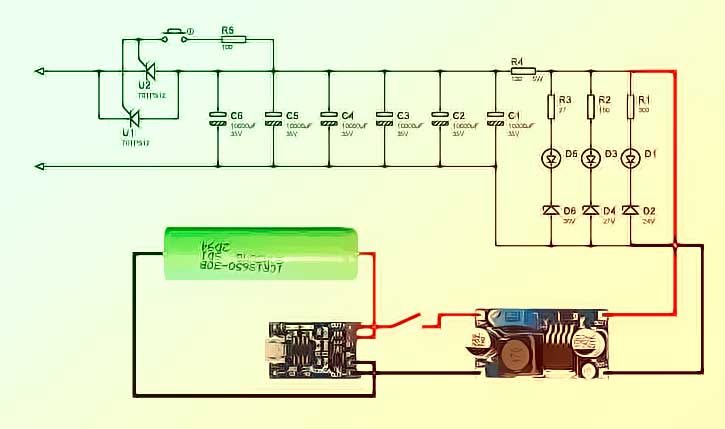

Споттер не предназначен для выполнения большого объема сварочных работ. Энергия, необходимая для осуществления контактной сварки запасается в накопительном конденсаторе. Это позволяет сэкономить на трансформаторе, так как здесь его габариты и вес значительно меньше.

Но с другой стороны, заряд конденсатора требует некоторого времени, что снижает «скорострельность» устройства.

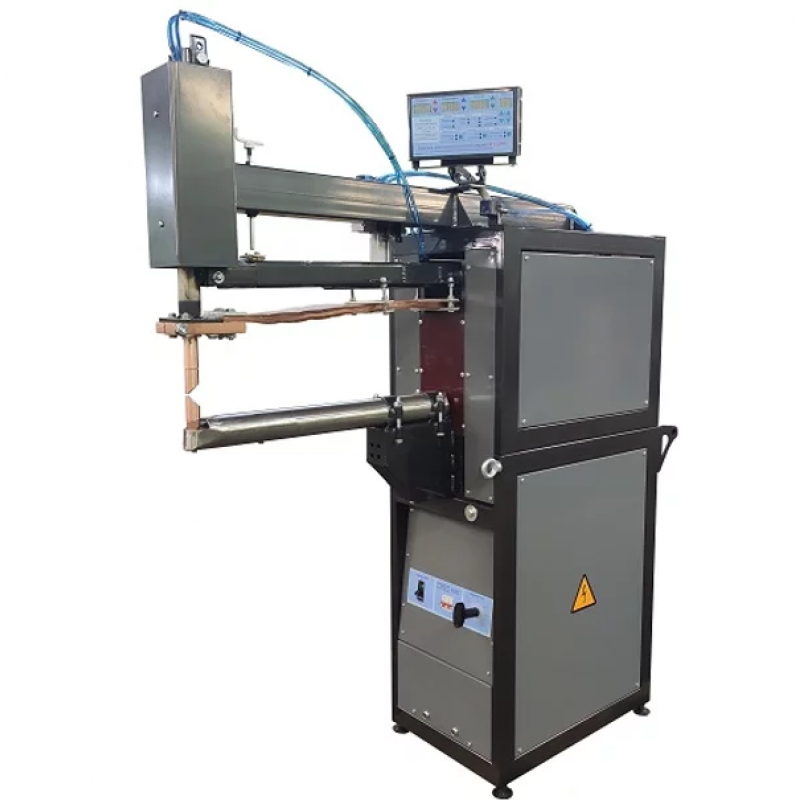

Об оборудовании

Общемашиностроительные нормативы времени на контактную сварку необходимы для выполнения производственных задач в заданный промежуток времени. Для нужд производства приобретается оборудование, например, контактная сварка tecna, формирующая соединения в виде точек.

ООО «ПФ Контактная сварка» выпускает, ремонтирует и дооснащает инверторные агрегаты. План предприятий, направленный на выпуск продукции в машиностроении, должен осуществляться при наличии современных устройств.

Многоточечные машины контактной сварки, в том числе их технология по принципу сварки сетки и стержней в неподвижном состоянии. Роликовая сварка этими машинами объединяет способы выполнения работ как прерывистым, так и непрерывным шагом.

Контактная точечная сварка, сделанная своими руками, нужна для выполнения ремонта изделий из тонкого металла, полиэтилена, в том числе полиэтиленовых труб, осуществляемая встык.

Сегодня представлено в продажу 91 сварочных агрегатов для контактной точечной сварки. Машина контактной точечной сварки МТ 1928 ЛМ предприятием ООО ПФ контактная сварка, изготовлена на основе полупроводников и на конденсаторах в состав комплекта входят:

регулятор контактной сварки РКС 502 или регулятор контактной сварки РКС 801;

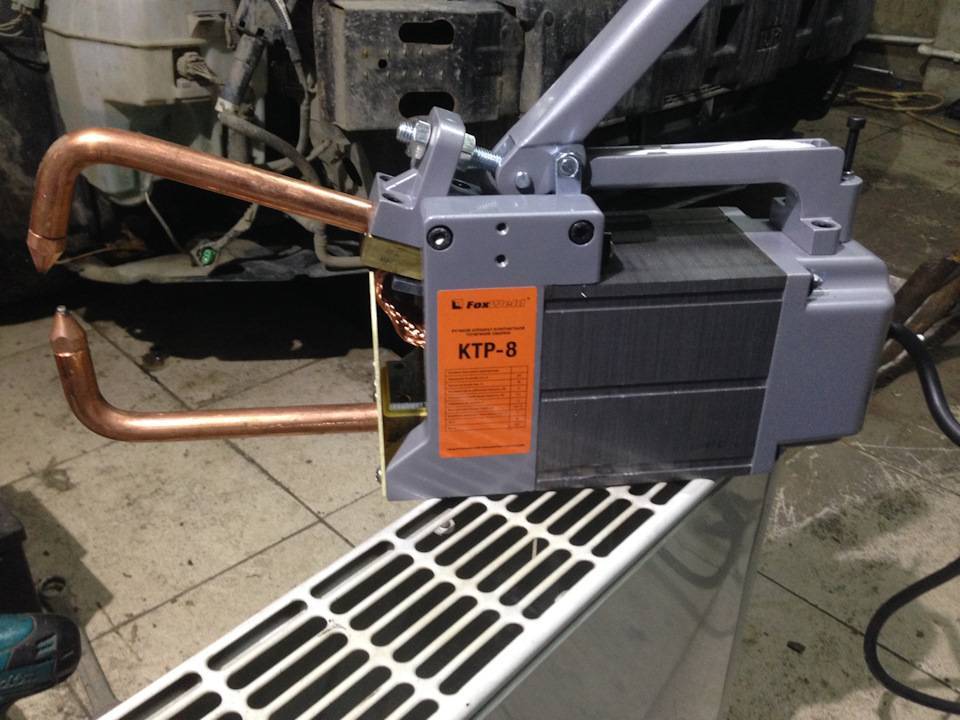

клещи контактной сварки foxweld ктр 8 3097;
на обмотку устанавливается контроллер pic16f628.

Машиной выполняются одноточечные соединения, также возможно соединение полиэтиленовых труб. Контактной сварки МТ достаточно для сварки арматуры.

С помощью этого агрегата выполняется контактно стыковая сварка проволоки.

Видео: точечная сварка своими руками (споттер).

https://youtube.com/watch?v=tf5-uJ_pn-o

Аппарат Акс 2М применяется для сварки медных и цветных сплавов, выполняется точечная сварка аккумуляторов. Сварка для аккумуляторов своими руками несложная по технологии.

Аппарат точечной сварки sunkko применяется для сборки батареи элементов. Sunkko 709a не перегревает металлическую пластинку при выполнении операций, что может произойти при запаивании изделий. Выпускается в комплекте с паяльником, а при работе используется никель. Шовная работа выполняется для полиэтиленовых труб встык на магистралях трубопроводов, а также можно соединить пластиковые изделия.

Профессиональный сварщик контактной сварки получает специальность в учебном заведении. Вакансии электрогазосварщиков, в том числе и сварщик на машинах контактной сварки или сварщик контактной сварки, всегда открыты на предприятиях.

Republished by Blog Post Promoter

Аппарат для точечной сварки своими руками

Сварочный аппарат действует на принципах закона Ленца — Джуоля: электрический ток, проходя по проводнику, выделяет тепло, которое напрямую равно квадрату тока, времени и сопротивлению проводника. Это означает что при силе тока в 1000 А, на тонких проводах и плохо сделанных соединениях, потери будут в 10000 раз больше, чем при 10 А.

Трансформатор

Основной элемент любого оборудования для точечной сварки — силовой, с повышенным эффектом трансформации (для получения нормального сварочного тока). Его можно взять в мощной микроволновке (от 1 кВт и выше), он питает магнетрон. Удобен своей доступностью и хорошими характеристиками. Показателей трансформатора хватит для точечной сварки стальных листов в 1 мм. Для получения большей мощности используют 2 и более детали.

Показатели таких трансформаторов составляют до 2000 В (в микроволновке оно удваивается перед подачей на магнетрон), не стоит их подключать в сеть и измерять выходные характеристики. Из этой детали нам понадобится первичная обмотка (в которой толще провод и меньше витков) и магнитопровод.

Провода срезаются стамеской или ножовкой (если он сварен, а не склеен), или выковыривается и высверливается (при очень плотной набивки обмотки, когда выбивание всё разрушит). При удалении проводов вторичной обмотки старайтесь действовать аккуратно, чтобы не повредить первичную обмотку. В трансформаторе также бывают шунты, которые ограничивают ток, их тоже нужно срезать.

После аккуратного извлечения нужных элементов, вторичная обмотка трансформатора обновляется. Для достижения показателей тока в 1000 А нужно использовать медный кабель с толщиной сечения в 100 мм² и более. Это может быть пучок или многожильный провод. Если внешняя изоляция мешает получить нужное количество витков, то её удаляют и заменяют на тканевую изоленту. Провода должны быть как можно меньшей длины, чтобы не было ненужного сопротивления.

сделайте больше витков, так вы повысите показатели мощности

Например, если у вас есть 2 трансформатора мощностью 0,5 кВт, с входным напряжением 220 В, при номинальном токе 250 А и выходным напряжением 2В. Соединив выводы вторичных и первичных обмоток, получим прибор, в котором номинальное напряжении в 2 В, выходной ток — 500 А (ток сварки также удвоится).

При создании устройства, во вторичных цепях устройства должны использоваться электроды. То есть при задействовании трансформаторов по 0,5 кВт, их связывают вместе проводами с диаметром 1 см, а концы к электроду. Если допустить ошибку при подключении выводов вторичной и первичной обмотки, это приведёт к короткому замыканию.

Когда используете два мощных трансформатора и вам нужно увеличить напряжение, но размер окна магнетрона не позволяет добавить необходимое количество витков провода, для этого вторичные обмотки соединяются последовательно. Необходимо согласовывать направление витков, иначе можно получит противофазу, что приведёт к выходному напряжению равному нулю (чтобы правильно понять этот момент проведите эксперимент с тонкими поводами).

На первичные обмотки трансформаторов

Первый случай свидетельствует о том, что цепи первичной и вторичной обмотки соединены вместе разноимёнными выводами (напряжение на первичной обмотке равно половине входного, которое преобразуется во вторичной обмотке, где оно суммируется и даёт двойное значение). Нулевое значение вольтметра показывает, значение напряжения на вторичных обмотках противоположны, это значит что одна из пар обмоток соединена одноимённым выводом.

Чтобы увеличить показатели у своего аппарата точечной сварки, нужно соединить несколько трансформаторов, но они не должны превышать показатели сети, иначе при его использовании общее напряжение будет падать. Ограничитесь 1000–2000 А, для бытовых условий такой силы тока достаточно.

Электроды

Медные стержни используют в качестве электродов. Чем больше толщина тем лучше, но его диаметр не должен быть меньше показателей провода. Если у вас аппарат небольшой мощности, то подойдут жала от паяльника.

Чем меньше длина провода

При использовании обжима, площадь крепления получается гораздо меньше, что увеличивает потери.

Управление

На промышленных аппаратах она доходит до 100 кг

Выключатель подключается к цепи первичной обмотки, иначе он будет добавлять сопротивления, а его контакты при работе расплавятся.

Если вы используете рычажный механизм прижима, то кнопку выключения монтируйте на нём. Очень удобно одной рукой давить на рычаг и управлять работой. Вторая рука контролирует сварку деталей.
