Как правильно заточить цепь бензопилы на станке

Причины возникновения проблемы

Бензопила — это ручной инструмент, который применяют для продольной и поперечной распиловки древесины. Режущий элемент пилы оснащён зубьями с режущей кромкой, они затачиваются в особом порядке. Древесина — относительно мягкий материал, несмотря на это при интенсивной эксплуатации цепи зубья подвергаются естественному затуплению, на них появляются мелкие дефекты и сколы.

Эти дефекты приводят к снижению КПД (коэффициента полезного действия) распиловки, ощущается значительное утяжеление, а также затягивание процесса. Правка бензопилы своими руками улучшает работу. Эту стандартную процедуру можно произвести при помощи различных приспособлений.

Определение состояния цепи

К выраженным признакам износа режущей части инструмента можно отнести следующие проявления:

  1. При распиле древесины инструмент «гуляет» из стороны в сторону.
  2. В электрических пилах на предельных оборотах значительно ощущается нагрузка на двигатель.
  3. Наблюдается чрезмерная ширина и неровность распила.
  4. Появляется обилие мелкой стружки.
  5. Увеличивается привычное время распиловки и снижается производительность работ.

Во время работы необходимо прилагать дополнительные усилия, это не только приводит к быстрой усталости работника, но и повышает риск поломки инструмента или разрыва цепи. Поэтому не стоит медлить с решением вопроса устранения дефектов, а в отдельных случаях замены цепи.

Когда и зачем точить бензопилу?

Верный признак того, что пила затупилась – из под нее выходят мелкие до пыли опилки. Часто это подтверждается изменениями в “поведении” инструмента: он дергается, словно вырывается из рук, а результата можно добиться только с помощью сильного нажима.

В этом случае не стоит откладывать заточку, потому что это приведет к ряду проблем: спилы будут неровными, а из-за повышенной нагрузки повысится расход топлива и намного быстрее будут изнашиваться все составляющие.

Впрочем, можно не вызывать мастера, а решать проблему самостоятельно – это не требует особенных навыков, достаточно ознакомиться с инструкцией правильной заточки и оценить свои силы.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

  • бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
  • во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
  • стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
  • цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

  • лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
  • перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
  • ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента

В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы. К признакам того, что пила потеряла остроту можно отнести следующие:

К признакам того, что пила потеряла остроту можно отнести следующие:

  1. Уменьшение размера стружки.
  2. Использование большего усилия при выполнении работы.

Чем грозит работа тупым инструментом?

Тупой цепью бензопилы не стоит пользоватьсяРабота неисправным инструментом сама по себе чревата многими неприятными последствиями и вот некоторые из них:

  1. Снижение КПД, то есть за одно и то же время будет выполнен меньший объём работы.
  2. Механизм начинает изнашиваться, а также подвергаются риску поломки отдельные детали.
  3. Излишний расход топлива.

Какие углы ставить на станке для заточки цепи бензопилы?

Угол заточки цепи бензопилы – это не константа для какой-то определенной модели или производителя. Он зависит от того, с какой древесиной предстоит работать. Можно использовать усредненные значения, но какой угол заточки цепи бензопилы вы установите, будет прямо влиять на эффективность распила. Поэтому нужна правильная заточка цепи бензопилы для той или иной древесины.

Твердая древесина (или та, что длительное время находилась под воздействием отрицательной температуры) имеет более высокое удельное сопротивление, поэтому необходимо уменьшать угол. Тогда уменьшиться вибрация при работе, а сам ход полотна будет мягче. Минимальный показатель составляет 25°.

Если работать с мягким деревом, то можно увеличить углы заточки цепей бензопил, но максимум до 35°. Это позволит увеличить производительность бензопилы без отрицательных последствий.

Угол заточки цепи бензопилы для продольного пиления устанавливается в пределах 10°. Это позволит снизить до минимума вибрацию полотна при распиле и обеспечить максимально ровный срез.

Болгарка – хорошая альтернатива

Профессиональные лесорубы считают такой метод первобытным и трудоемким. Он используется в самом крайнем случае, поскольку болгарку невозможно зафиксировать на шаблоне. По этой причине очень сложно добиться контроля соблюдения постоянного угла и глубины заточки.

Шина надежно фиксируется в тисках, чтобы во время работы исключить ее подвижность. Не стоит крепить на болгарке новый отрезной диск, лучше воспользоваться старым кругом толщиной 1,5-2 мм.

Новичкам лучше вообще не использовать такой способ – целее будут. Есть риск нанести себе серьезные увечья. Вдобавок здесь никак не обойтись без навыков работы с подобным оборудованием.

Способы проведения заточки

Чтобы заточить инструмент, можно обратиться к услугам мастеров, которые не только знают, какой необходим угол заточки цепей бензопил, но и сделают всю работу быстро и на профессиональном уровне. Как правило, стоимость таких услуг не так высока, но качество, наоборот, очень даже высоко! Такой вариант подходит тем любителям рубки леса, у которых нет желания возиться со своим инструментом.

Всем остальным интересно будет попробовать свои силы в таком деле. Профессионалы в этом плане всегда выбирают автоматическое оборудование, которое отличается максимальной эффективностью и точностью. Конечно, его приобретение не каждому лесорубу по карману, а поэтому они обходятся разными способами. И здесь среди многих любителей ведутся дискуссии на тему, какой методике лучше отдавать предпочтение:

  • ручной;
  • альтернативной;
  • современной.

Не стоит пренебрегать признаками затупления, а при первой же необходимости приступать к операции заточки цепи бензопилы. Это позволит пользоваться ей как можно дольше.

Использование напильника для заточки цепи бензопилы

При отсутствии станка или в лесу заточка цепи бензопилы своими руками производится с помощью напильника. Если быть точным, необходим набор для заточки цепи бензопилы. Он состоит из двух напильников (плоского и круглого), а также специального шаблона. При выборе точильного инструмента рекомендуется алмазный напильник для заточки цепей бензопил, способный стачивать твердый металл. Движения при работе инструментом должны быть обязательно плавными, четкими и по направлению «от себя».

  • Круглый напильник предназначается для того, чтобы проточить режущий зуб. В вертикальной плоскости круглый напильник для заточки располагается строго перпендикулярно шине, а в горизонтальной – примерно под углом примерно в 30 град. Под каким углом точить цепь бензопилы, вы выбираете сами, исходя из своих потребностей и плотности древесины, но в пределах 25…35 град., как было сказано выше. Не забывайте о том, что зубья имеют разнонаправленную заточку и чередуются через один.
  • Плоский напильник предназначается для того, чтобы заточить ограничитель глубины.
  • Шаблон для заточки цепи бензопилы – очень полезное, можно даже сказать необходимое устройство. По конструкции это ограничитель, не позволяющий, чтобы инструмент для заточки цепи бензопилы работал неправильно. С его помощью можно контролировать глубину работы круглого напильника, а также правильно стачивать ограничитель. Для этого на шаблоне есть две прорези: SOFT/S (мягкая древесина) и HARD/H (твердая древесина). На цепь накладывается шаблон и ограничительно стачивается до уровня шаблона. Затачивание ограничителя без шаблона может привести к тому, что он будет спилен слишком низко или наоборот, недостаточно.

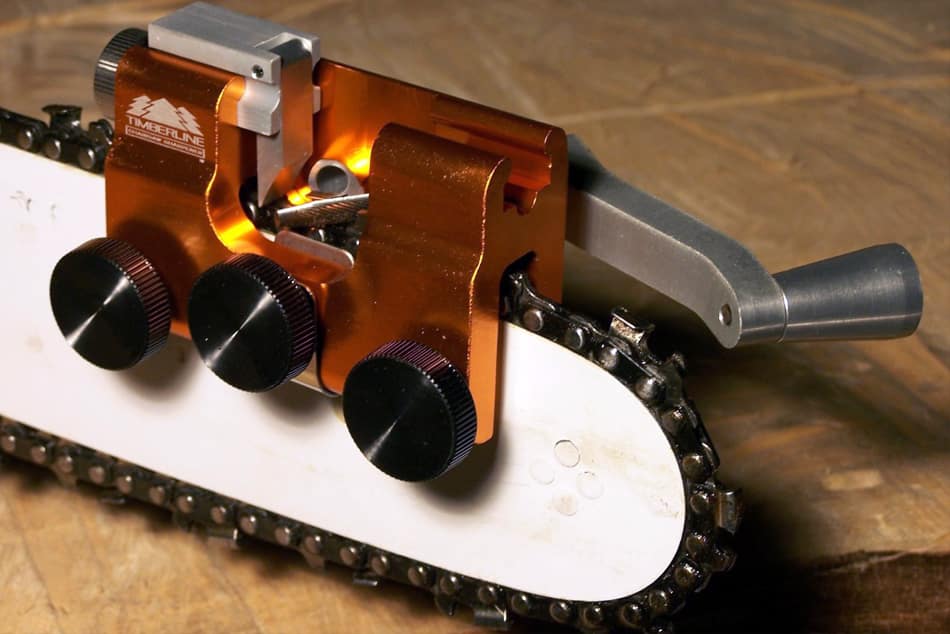

  • Если шаблона нет, можно сделать специальное точило для цепи бензопилы, представляющее собой державку с закрепленным в ней на определенной высоте напильником. Такой вариант хуже шаблона, но все же лучше, чем заточка без каких-либо ограничителей.

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

  1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
  2. Заострить зубья можно с помощью системы PowerSharp.
  3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
  4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

  1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
  2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
  3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
  4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
  5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Основные способы, как заточить цепь бензопилы в домашних условиях

Чаще всего обладатели недорогих бензопил прибегают к заточке цепи в домашних условиях. Нет, можно, конечно же, обратиться за помощью в данном случае к мастерам, но, как правило, на это нет лишнего времени. Поэтому, вооружившись напильником или болгаркой, большинство пытаются самостоятельно наточить цепь бензопилы, соблюдая при этом грубейшие ошибки.

Основные из них, это неправильно выдержанный угол заточки цепи, стачивание зубьев или замков (если используется болгарка). Как было сказано ранее, наточить цепь бензопилы можно используя различные инструменты для этих целей. Наиболее распространенные из них, это обычный круглый напильник, специальный станок для заточки цепей бензопил, и угловая шлифовальная машины, именуемая никак иначе в народе, как «болгарка».

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями. Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

В заключение темы – некоторые советы экспертов:

Перед началом работы – обкатайте цепь. Для этого, прогоните цепь на невысоких оборотах ≈ 1 минуту. За этот период, смазка попадёт на каждую нужную деталь, а цепь и звёздочка прогреются и «притрутся» друг к другу. Если надо, отрегулируйте натяжение (после остывания цепи);

Постоянно смотрите за цепью. Она должна быть хорошо натянутой

Особо важно, когда в процессе работы, пилу наклоняют набок. Помните: цепь с плохим натяжением травмоопасна;
Своевременно точите

По возможности применяйте электрический станок. Это быстрее, легче, но и накладней;
Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч);
Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол».
Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек.

 «Объявление в газете: Меняю бензопилу на протез».

Надеюсь, информация была в меру полезна. Если да, то подписывайтесь в блоге на обновления и делитесь статьёй с друзьями… Всего Вам доброго. Удачи!

Цитата мудрости: Дело не в слове, а в тоне, в каком это слово произносится (Белинский).
