Признаки того, что кромку пора заточит

Определить, что настало время заточить сверло по металлу легко. Обязательно появляются эти признаки:

1. Появляется сильный нагрев, а на месте сверления металл (особенно алюминий или латунь) может начать плавиться. Это связано с тем, что сверло не вырезает, а трет металл. Определить это можно по быстрому выгоранию смазки.
2. Звук становится похожим на скрип. Даже если добавлять смазки, через секунду появляется скрип.
3. Сверление происходит дольше.
4. Отверстие получается «слизанным». Вместо четких, острых краев получается полированная дыра.
5. Если посмотреть на кромку, она будет не острой, а округлой, не подрезает ноготь. Рассмотреть это можно под лупой.

Если эти признаки наблюдаются, то нужно наточить сверло по металлу. Зачастую кромка тупится из-за перегрева. Продлить жизнь инструменту можно, если использовать смазочно-охлаждающую жидкость (СОЖ) или хотя бы солидол.

Принципы заточки сверл

Данные работы осуществляют в соответствии с правилами и с использованием соответствующего оборудования. Однако опытные специалисты способны восстанавливать остроту на точильных станках при ручном удерживании инструмента. Такие работы требуют большого опыта, иначе сверло легко испортить.

Существует ряд правил заточки:

• Острие следует обрабатывать наждаком до 2-3 с за подход. Это обусловлено «отпусканием» металла, состоящем в потери твердости ввиду потери закалки, при более длительном воздействии вследствие нагрева. Свидетельством данного процесса является присутствие температурных побежалостей на кромке.
• В процессе механической заточки следует направить кромку навстречу вращению наждака.
• Основные принципы заточки определяются размерами и конфигурацией инструмента. Так, сверла диаметром до 4 мм следует удерживать неподвижно при каждом подходе. Для спиралевидных вариантов осуществляется заточка лишь задней поверхности.
• Угол заточки определяется типом целевого материала. Иногда одно приспособление перетачивают в зависимости от целевых материалов.

Частота заточки определяется типом сверла. Так, специализированные модели для древесины, в том числе перьевые, не точат в бытовых условиях. К тому же они медленно затупляются. Это актуально и для твердосплавных инструментов. Победитовые варианты, рассчитанные на бетон, вообще не восстанавливают. Таким образом, наиболее часто затачивают спиральные сверла по металлу.

Последние отличаются небольшой кромкой, интенсивно нагревающейся от трения ввиду малой площади рассеивания. Перегрев ведет к затуплению. К признакам этого относят скрип, быстрый нагрев приспособления без продвижения вглубь, отходы в виде опилок, а не завитой стружки.

Применение затупившегося сверла ведет к потере эффективности и ускоренному износу инструмента.

Популярные производители заточного оборудования

Среди производителей электрических точильных станков лидируют немецкие компании, но в списке лучших есть и фирмы, представляющие другие страны.

Немецкая компания Elmos начала выпускать электроинструменты в 1984 году. Её станки отличаются долговечностью и эффективностью.

Бренд Strum тоже зарегистрирован в Германии, но производство находится в Китае. В характеристиках его домашнего оборудования – удачное сочетание бюджетной цены и добротности.

FDB Maschinen – ещё один немецкий представитель производителей. В название своего инструмента вставляет бренд абразивного инструмента и свою краткую аббревиатуру – DertaunMF. Отличительная особенность его станков – многофункциональность и надёжность.

В Китае тоже умеют делать качественное оборудование, отвечающее современным требованиям. И это доказывают точилки компании MRCM.

Производственно-торговая компания Кратон имеет представительства во многих городах России. Её станки отличаются функциональностью, надёжностью и бюджетной стоимостью.

Продукция российской компании Калибр известна с 2001 года. Её точилки – универсальные, многофункциональные и дешёвые.

Elitech – ещё один бренд, зарегистрированный в  РФ и получивший международное признание. Его оборудование имеет повышенные требования к безопасности.

Американская компания Wortex выпускает бытовое оборудование, предназначенное для работы с небольшими загрузками.

Правила заточки сверл

комбинированный станок для заточки свёрл и не только

Свёрла можно затачивать на специальных заточных дисках, вручную или на станках. Перед началом работ внимательно исследуйте свёрла: если на поверхности есть серьезные дефекты, нужно начать затачивание с более грубого абразива. Если же инструмент немного затупился, используйте доводочный диск.

При затачивании вручную своими руками, нужно выполнять правила:

• одной рукой удерживать за хвостовик, второй подправлять рабочий конец;
• режущий край обрабатывать боковой частью заточного диска;
• сначала затачивается одна сторона, после чего сверло аккуратно переворачивается и обрабатывается вторая.

Во время обработки важно сохранять изначальную форму сверла и направление режущих краев. Необходимо следить за тем, чтобы острие кончика не смещалось от центра, иначе во время работы инструмент отклонится в сторону

Если после заточки угол режущих краев неодинаков, работа сверла будет некачественной. Это определяется с помощью шаблона, сделанного своими руками, или на глаз: форма кончика должна составлять конус. Чтобы избежать ошибок, править лучше на специализированных устройствах.

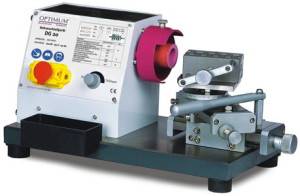

1 Виды заточных станков для сверл

Станок для заточки сверл – это автоматизированное оборудование узкой специализации, предназначенное только для оттачивания сверл. По сфере использования различают следующие виды этих устройств:

• Промышленные – имеют большую мощность, на них затачивают различные сверла с диаметром от 20 мм и больше. Основное назначение такого оборудования – интенсивная работа на крупных предприятиях с высокой степенью профильной специализации. В промышленном оборудовании сверло затачивается в полностью или частично автоматическом режиме под нужным углом с помощью узла закрепления (специального зажима).
• Бытовые – используются исключительно на небольшом производстве или в домашних условиях. Устройство этих станков отличается небольшой мощностью, компактностью и мобильностью. На них возможно затачивать сверла среднего и маленького размера, которые используются в быту чаще всего.

Бытовой станок для заточки сверл перед всеми прочими устройствами и приспособлениями, используемыми для восстановления остроты инструмента, обладает массой важных преимуществ, среди которых в первую очередь стоит отметить следующие:

• работает от электрической сети со стандартным напряжением;
• высокая степень производительности;
• простота эксплуатации;
• высокий уровень точности заточки и функциональности;
• доступная цена, находящаяся в допустимых пределах возможностей любого домашнего мастера;
• имеет небольшой вес и компактный размер;
• удобная эргономичная система управления обеспечивает регулирование скорости и интенсивности заточки.

Виды заточного оборудования

Самодельный аппарат предусмотрен для затачивания свёрл из различных металлов, резаков, метчиков, фрез, зенкеров, резцов.

Оборудование может быть:

• специализированным — обрабатывает единственный тип инструментов;
• универсальным — используется для любых видов резаков и свёрл.

Самодельные механизмы чаще относятся к универсальному бытовому типу. Промышленные станки мощны, работают с крупными инструментами. Дома в таких необходимости нет, они шумны, занимают много места и энергозатратны.

Бытовые самодельные станки подходят для затачивания свёрл малого и среднего диаметра, они компактны и экономичны.

Приспособление для заточки сверл из дверной петли. Как облегчить заточку сверл с помощью дверной петли

Когда требуется заточить сверло в домашних условиях, то это делается при помощи специального приспособления. Схемы его устройства есть в сети Интернет, но часто реализовать их обычному человеку довольно сложно. Как вариант – заточка вручную на станке. При этом нужно все время держать инструмент под углом 60°, а сделать это трудно, так как центр будет смещаться и идеально заточить сверло не получится.

Народные умельцы и тут придумали простой выход – использовать обыкновенную старую петлю для двери, чтобы сделать приспособление для заточки. Такое устройство может реализовать даже человек без соответствующего опыта.

Принцип работы самодельного приспособления заключается в поворотном движении петли. Ее нижняя часть будет зафиксирована на подручнике, а верхняя – перемещает сверло в нужном направлении.

Технология изготовления

Для изготовления устройства потребуется:

• Дверная петля, толщина металла которой составляет не менее 3 мм;
• Уголок 25 мм;
• Болт М6;
• Шпилька М8;
• Прижимная гайка с толщиной металла 4 мм.

Этапы работы следующие:

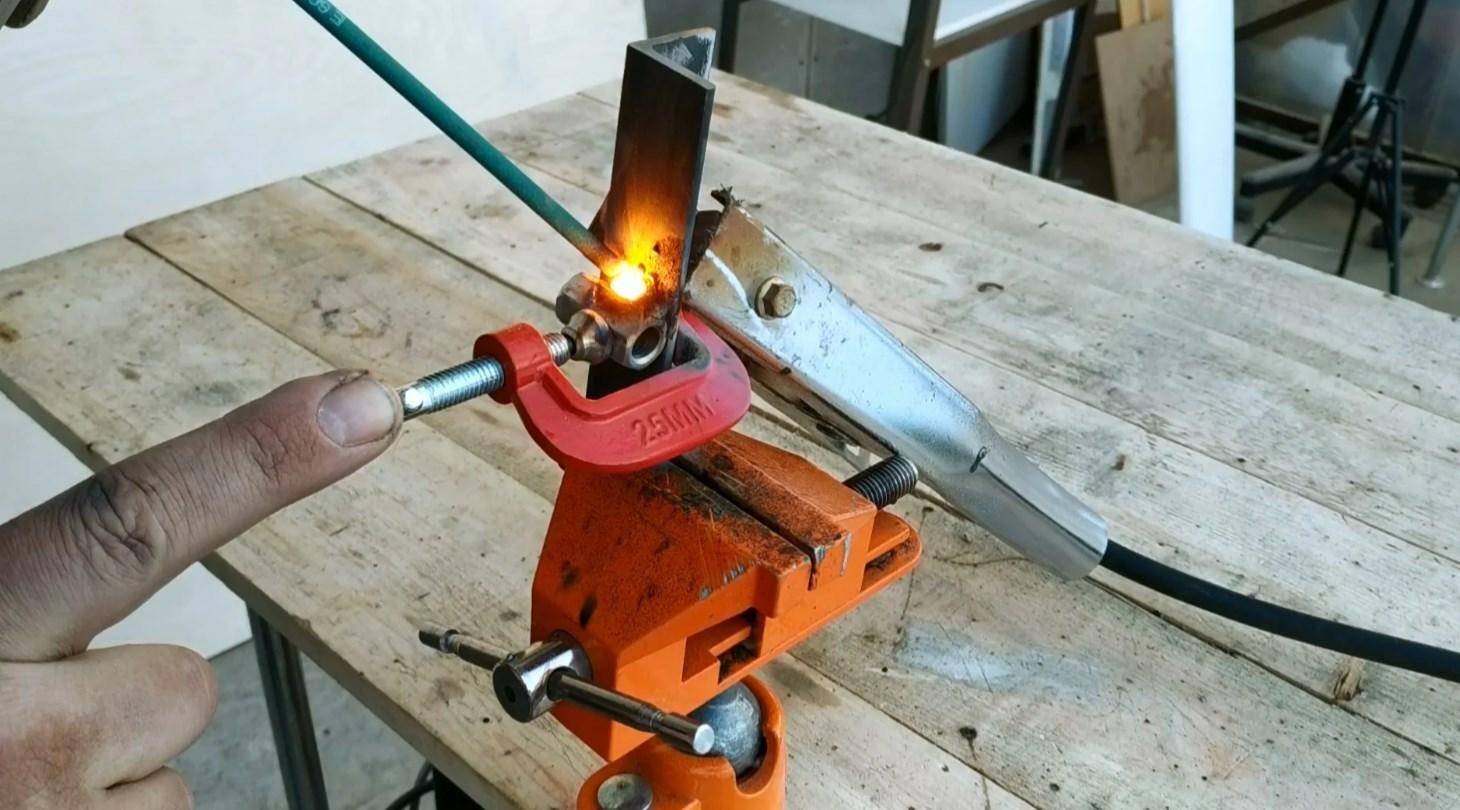

1. К нижней части петли приваривают уголок 25х25 мм.
2. В уголке сверлят отверстие, в котором нарезают резьбу под болт М6.
3. Правильный угол заточки выставляют с помощью кусочка стального уголка и линейки с транспортиром. Кусок уголка приваривают к петле, а угол проверяют сверлом с заводской заточкой. Эталон должен точно прикасаться по всей плоскости кромки пера.
4. К приспособлению приваривают шпильку М8с прижимной гайкой. На этом петля для заточки готова.

С помощью данного приспособления, изготовленного своими руками, можно легко заточить любые сверла, разные по длине и размеру. Получится вещь, которая всегда пригодится в домашнем хозяйстве.

Перед заточкой желательно править камень руками, а если сразу затачивать сверла разного диаметра, то сначала обрабатывают больший, а затем меньший диаметр.

Станки для заточки строгальных станков: автоматические и ручные

Строгальные станки имеются практически в каждой частной мастерской или на большом производстве, где осуществляется обработка древесины. О необходимости поддержания ножей в нужном состоянии говорят следующие факты:

• при строгании поверхности затупленными ножами она покрывается ворсом и даже может иметь значительные неровности;
• подтертые режущие кромки в ходе работы крошатся;
• использование изношенных режущих поверхностей способствует перегрузке двигателя, а это может привести к его преждевременному выходу из строя.

Точильные станки для заточки ножей различаются по способу подачи последних. Подача ножей может осуществляться:

• вручную;
• автоматически.

Станки с ручной подачей имеют следующую конструкцию:

• платформу-основание;
• абразивный элемент;
• каретку для фиксации обрабатываемой единицы.

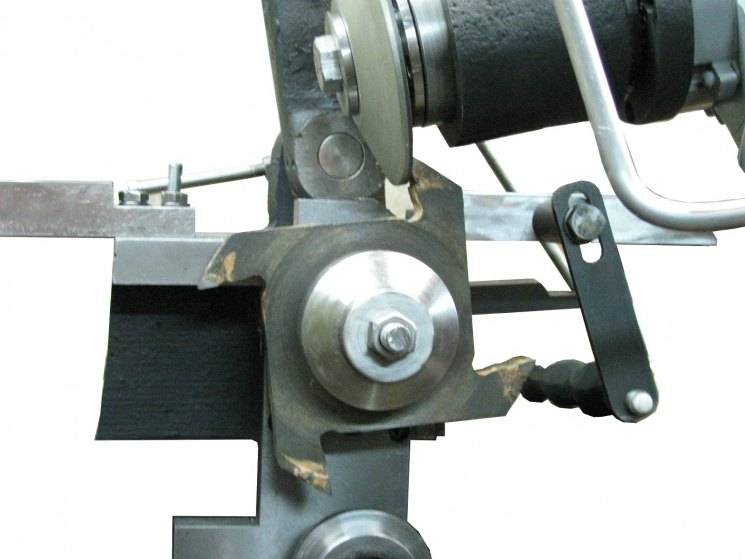

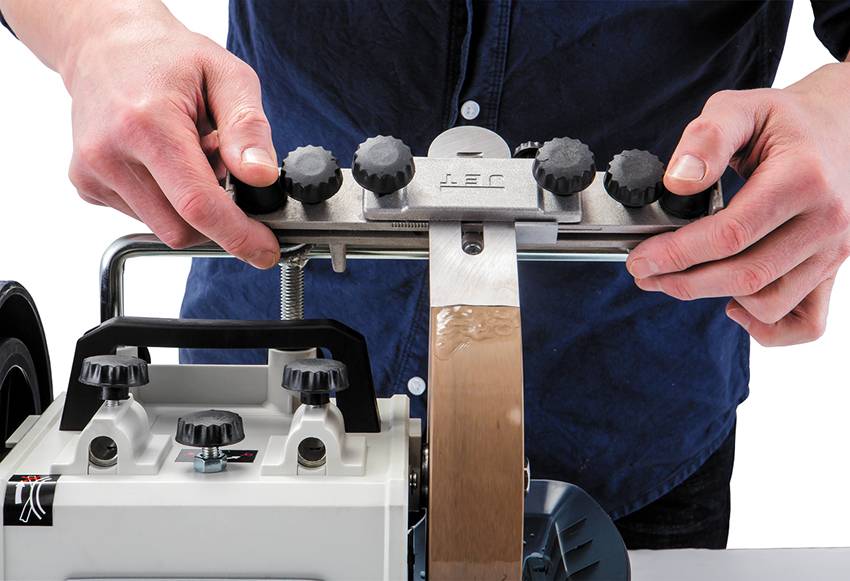

Устройства для заточки строгальных станков бывают ручными и автоматическими

В ходе работы данного устройства нож перемещается при помощи рукоятки. Такой прибор имеет небольшие размеры, он может быть размещен на любой горизонтальной поверхности.

Полностью автоматизированные станки устанавливаются на станину из чугуна, они отличаются большими размерами и довольно разнообразным набором опций. Скорость обработки и толщина снимаемого слоя устанавливаются автоматически. Такие устройства могут одновременно обрабатывать несколько ножей.

Существуют автоматические станки для заточки строгальных ножей и приборов домашнего пользования. Они характеризуются небольшими размерами, а также имеют возможность установки скорости. Однако за один раз можно обработать только единицу инструмента.

Как изготовить станок для заточки спиральных сверл

В качестве основы для изготовления заточного станка для сверл спирального типа можно использовать любой серийный точильный агрегат, способный работать без биения и выдерживать значительные нагрузки. При оснащении такого станка дополнительными приспособлениями необходимо соблюсти следующие требования.

• Ось подручника должна совпадать с осью вращения точильного круга, при этом она может располагаться с ней в одной горизонтальной плоскости или быть выше нее.
• Все элементы создаваемой конструкции должны быть надежно зафиксированы, чтобы обеспечить безопасность выполнения заточных работ.
• Конструкция приспособления должна допускать возможность выполнения заточки сверл как в ручном, так и в полуавтоматическом режиме.
• Устройство подручника должно предусматривать возможность расположения хвостовика сверла под любым углом.

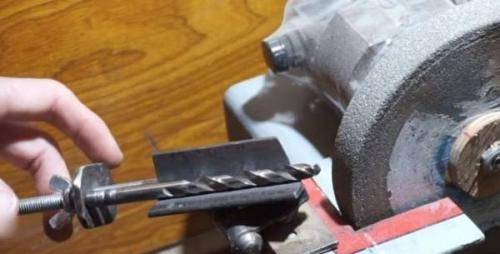

Приспособление для заточки сверл в сборе

При изготовлении данного приспособления для заточки сверл не требуются сложные технические устройства и дефицитные материалы, которые придется приобретать дополнительно. Все комплектующие можно найти практически в любой домашней мастерской или в гараже. В качестве оборудования и инструментов, при помощи которых такие комплектующие будут дорабатываться перед сборкой приспособления, можно использовать обычную болгарку и сварочный аппарат.

Поскольку упор такого приспособления должен быть качающимся, что необходимо для заточки сверл в полуавтоматическом режиме, для его фиксации следует использовать петлевое соединение. Подбирая трубку, кронштейн и болт для крепежного узла, следует иметь в виду, что в приспособлении должны отсутствовать люфты. Самоделка предложенной конструкции обладает двумя степенями свободы.

Детали приспособления

Площадка такого приспособления, на которой фиксируется обрабатываемое сверло, имеет возможность вращаться по вертикальной оси, предоставляя возможность изменять угол заточки инструмента. Кроме того, подручник, опирающийся на горизонтальную ось, может совершать колебательные движения, что обеспечивает верную артикуляцию в процессе выполнения заточки.

Для изготовления конструктивных элементов такого приспособления используется листовой металл различной толщины, а именно:

• опорная пластина – 4 мм;
• направляющая пластина для сверла – 5 мм;
• остальные элементы конструкции – 3 мм.

Подручник приспособления, на верхней части которого устанавливается опорная пластина, необходимо надежно зафиксировать на корпусе точильного станка. Для этого используется дополнительная металлическая «щека», соединяемая с кронштейном устройства.

Направляющая пластина, на поверхности которой необходимо выполнить треугольный паз, предназначенный для размещения обрабатываемого инструмента, фиксируется на опорной пластине при помощи винтового соединения.

Направляющий паз пластины

Устройство и конструктивные особенности рассматриваемого приспособления для заточки сверл позволяют ему поворачиваться на угол до 90°. Благодаря такой возможности выполнять заточку сверл при помощи данного приспособления можно практически любым из используемых сегодня методов.

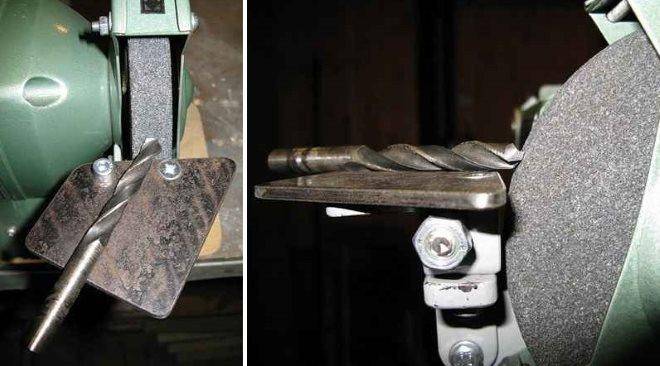

Сверло, затачиваемое при помощи такого приспособления, укладывается в направляющую канавку и может свободно перемещаться в ней в продольном направлении. При этом угол заточки инструмента не изменяется.

Установка сверла в направляющий паз пластины

Поскольку верхняя поверхность опорной пластины располагается несколько выше оси вращения точильного круга, при использовании такого приспособления достигается оптимальная форма заточки задней поверхности сверла.

Сам процесс заточки сверл с помощью такого приспособления выглядит следующим образом.

• Инструмент выставляется в направляющей канавке приспособления таким образом, чтобы его режущая кромка располагалась параллельно краю направляющей пластины.
• После регулировки положения сверло медленно подается к рабочей поверхности вращающегося точильного круга.

Хорошо демонстрирует процесс работы с таким приспособлением видео, которое несложно найти в интернете.

Несмотря на простоту конструкции, такое приспособление обеспечивает высокую точность выполняемой заточки, для контроля качества которой можно даже не использовать шаблон. Если закрепить качающуюся пластину данного приспособления на фиксированный угол, его можно использовать и для заточки сверл, оснащенных твердосплавными пластинами.

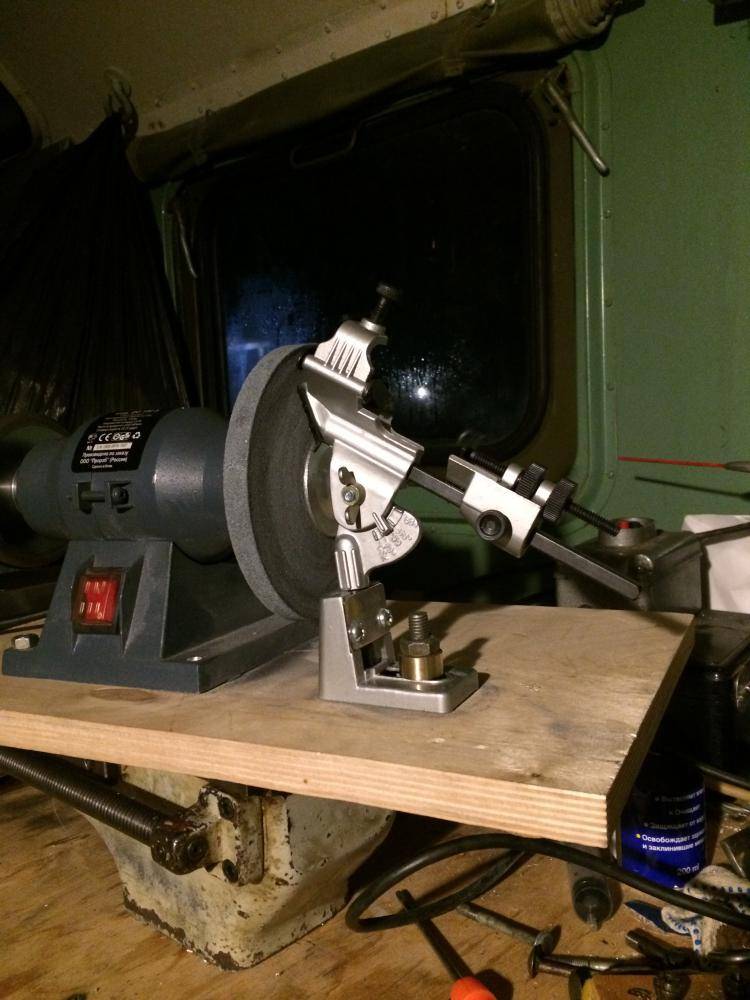

Готовые насадки для заточки

Качественно заточить сверло на наждаке без опыта очень сложно. Поэтому для электроинструмента производятся специальные насадки. Обычно они устанавливаются на дрель.

Насадка имеет круглую форму и небольшие размеры. Может быть рассчитана на разные углы и диаметры свёрл. После установки приспособления на дрель с торца нужно вставить сверло. Далее нужно только на несколько секунд включить прибор.

Заточка двухплоскостных оснасток производится в 2 этапа. После первого прохода сверло следует вынуть, провернуть на 180°, и вставить обратно. Таким образом затачиваются обе плоскости.

Как выбрать заточной станок для дома

Чтобы заточный станок служил длительный период без снижения своих характеристик, необходимо знать, как выбрать точило. При выборе учитываются основные критерии.

Какая мощность должна быть в зависимости от предстоящего использования

Выбирая устройство, необходимо определиться с типом поверхности, которая будет затачиваться. Чем грубее поверхность, тем мощность должна быть выше.

Наиболее часто используемая мощность устройство составляет от 180 и до 800 Вт. Такие станки могут использоваться для работы в гараже или мастерских. Также установки станут незаменимыми для домашнего использования.

Как определиться с максимальным числом оборотов

Количество оборотов зависит от стали, которая будет затачиваться. Для прочных сплавов оптимальным количеством оборотов считается 2700-3000. Такого показателя достаточно, чтобы шлифовать инструменты и бытовые предметы.

Как подобрать диаметр круга

Круги бывают нескольких типов:

• Малые. Подходят для бытового использования. Чаще всего используются для заточки небольших инструментов.
• Средние. Предназначены для универсального использования. Легко справляются не только с ножами и сверлами, но и инструментом из более прочного металла.
• Большие. Подходят для обработки крупногабаритных инструментов. Чаще всего используются для станков с высокой мощностью.

Для домашних целей достаточно использовать средний круг. Если пользователь часто затачивает мелкие детали, дополнительно может использоваться малый круг.

Для домашних целей используются средние размеры кругов

Что нужно знать о посадочном диаметре круга

Правильно установленный круг, должен соответствовать диаметру вала. Проверить это очень просто, необходимо сравнить отверстие в круге с валом. Если диаметр больше или меньше, такой расходный материал не используется.

Многие современные модели станков, имеют в комплектации съемные насадки, которые позволяют подобрать круг любого диаметра. Однако если необходимо установить станок, который будет отличаться прочностью и надежностью, используются модели с крупными валами.

На что влияет толщина круга

Посадочный круг должен соответствовать указанным характеристикам на устройстве. Так как использование слишком больших деталей при низкой мощности, часто приводит к поломкам. Для заточки небольших инструментов могут использоваться круги, которые по ширине немного больше затачиваемой поверхности. Такие установочные диски прослужат длительное время.

Если использовать широкие круги для мелких инструментов, это приведет к неправильной заточке или некомфортному процессу работы. Такого же результата можно достичь если использовать маленькие детали для объемных инструментов.

Оттачивание свёрл в домашних условиях

Если у вас дома нет специального точильного станка, то можно применить для оттачивания сверла следующие инструменты: аппараты для оттачивания, сделанные своими руками; электродрель; заточный обычный станок.

Если вы решили применять обычный заточный станок, то купите специальное приспособление. Ведь прежде, чем вы самостоятельно научитесь оттачивать без него инструмент, можно испортить очень большое количество свёрл. У этого приспособления примерно такое же устройство, как и у промышленного.

Ещё существуют варианты с отдельной установкой вблизи вращающегося шлифовального круга на горизонтальной поверхности, а не с креплением на корпусе оборудования. Такое приспособление может быть сделано самостоятельно. Выполнено оно может быть из дерева.

На его основании закрепляют брус с несколькими отверстиями, диаметр которых равный нужным свёрлам. Эти отверстия просверливаются под наклоном, тем самым обеспечивая необходимый угол заточки. А ещё можно предусмотреть изменение угла заточки.

Если применяется электродрель, то в ней имеется специальная точильная насадка. В продаже имеются только для оттачивания под углом наклона в 118 градусов, размер которых колеблется от 3,5 до 10 в отечественных и от 2,5 до 10 — в импортных. Размер шейки шпинделя и в тех, и в других имеет диаметр 43 миллиметра.

В корпусе таких насадок имеются отверстия под различные диаметры инструмента, в количестве 15 штук. Комплектуются насадки камнем, затачивающая поверхность которого располагается под определённым наклоном, а также поводком для него, который вставляется в патрон дрели.

Укоротив один раз длину поводка, насадку настраивают на работу только с одной конкретной дрелью. С ней работают по следующей схеме:

1. В патрон дрели вставляется поводок с камнем на конце.
2. Надевают насадку на шпиндель и винтом фиксируют её.
3. Дрель запускают и вставляют инструмент в отверстие корпуса насадки с соответствующим диаметром.

Такое приспособление можно сделать и своими руками. В самодельной насадке можно будет предусмотреть необходимые диаметры инструмента и углы заточки. Самодельные аппараты могут быть выполнены в виде обыкновенных заточных станков. Лучше сразу на них предусмотреть способ заточки и крепления свёрл, чтобы для этого не придумывать дополнительного оборудования.

Лучшие станки для заточки цепей

Владельцам бензопил данный станок необходим, так как цепи тупятся очень быстро и требуют особой заточки.

Вихрь СЗЦ-200

Станок подойдет для небольших мастерских

Модель отличается доступной стоимостью, и простым использованием. Мощность прибора составляет 200 Вт, данного показателя достаточно для обработки тонкого металла. Прибор предусмотрен для круга 100 мм. Также необходимо отметить возможность раскручивания вала до 6000 оборотов в минуту. Специальное стекло и кожух защитят пользователей от травм.

Достоинства:

• высокая мощность;
• прочная станина.

Недостатки:

во время работы появляется сильный шум.

Цепи можно крепить под нужным углом, что делает процесс работы удобными.

Топ-3. POSENPRO PPMS65

Рейтинг (2021): 4.80

Учтено 25 отзывов с ресурсов: АлиЭкспресс

• Номинация

  Мощный двигатель Несмотря на среднюю мощность, двигатель устройства выполняет до 6700 оборотов в минуту на холостом ходу. Это максимальный результат среди точилок с АлиЭкспресс.

• Характеристики
  • Средняя цена: 2286 руб.
• Мощность: 65 Вт
• Уровень шума: 80 дБ
• Скорость вращения: 6700 об/мин
• Диаметр шлифовального диска: 51 мм
• Подходит для сверл: 3–13 мм, 6–51 мм

POSENPRO PPMS65 идеально подойдет для тех, кто раньше пользовался только механическими точилками. Она оснащена мощным двигателем, который позволит ощутить разницу между ручной и электрической заточкой сверл. К сожалению, из-за этого устройство работает не так тихо, как хотелось бы, хотя уровень шума не критичный. В отзывах на АлиЭкспресс пишут, что к точилке нужно приноровиться, но она однозначно стоит внимания. Благодаря резиновым ножкам оборудование твердо стоит на поверхности, а регулируемый угол заточки (15–50°) позволит вернуть остроту любым инструментам. Главным недостатком этой модели покупатели считают невысокое качество сборки: пластик тонкий, присутствуют заметные люфты.

Плюсы и минусы

• Нескользящие ножки для лучшей устойчивости
• Удобная регулировка угла заточки
• Впечатляющая скорость двигателя
• Подойдет для любых инструментов

• Шум во время заточки
• Низкое качество изготовления

Купить на AliExpress.com
