Резцы токарные по дереву

Изготовление и обслуживание

Делаем резец самостоятельно

Многие мастера то ли желая сэкономить, то ли не доверяя сторонним производителям предпочитают использовать самодельные инструменты для резьбы. В принципе, изготовить нож или стамеску довольно просто, главное – подобрать подходящий материал.

На фото — ножовочное полотно и простейший нож-косяк, изготовленный из него

В качестве сырья для нашей конструкции можно использовать:

  • Полотно от пилы по дереву или металлу – практически идеальная заготовка для ножа- косяка. В процессе изготовления мы отрезаем на станке или просто обламываем под нужным нам углом фрагмент полотна, а затем формируем режущую кромку.
  • Диск от пилы по дереву также отличается приемлемыми характеристиками. Используемая для производства таких пил углеродистая сталь хорошо держит заточку, а это значит, что резец не затупится даже при работе с твердым деревом.
  • Перед тем, как сделать полукруглую стамеску, можно поискать «в закромах» ненужный пробойник. Для изготовления инструмента нам достаточно будет наискосок срезать часть стенки — и мы получим очень удобное приспособление для выборки древесины.

Немаловажной деталью любого резца является ручка. Инструкция по ее изготовлению также не отличается сложностью:

Инструкция по ее изготовлению также не отличается сложностью:

  • Берем брусок из дерева твердой породы и вырезаем из него рукоятку.
  • В торце рукоятки проделываем отверстие, форма которого соответствует форме хвостовика металлической части.

Вклейка лезвия в рукоятку

Вклеиваем режущую часть в рукоятку, после чего зажимаем конструкцию с помощью металлического кольца.

Заточка резцов

Получить достойный результат можно только в том случае, если вы работаете идеально острым инструментом. А поскольку даже самая мягкая древесина тупит лезвие довольно быстро, то заточка резцов по дереву однозначно входит в «программу-минимум» подготовки начинающего резчика.

Для выполнения этой операции нам понадобятся:

  • Бруски разной зернистости – от крупной до мелкой.
  • Старый кожаный ремень для правки.
  • Паста ГОИ (или аналогичный состав).

Работу выполняем так:

  • Вначале смачиваем крупнозернистый брусок, укладываем на него резец под выбранным углом и нажатием от себя выполняем заточку.
  • Переходим на брусок со средним абразивным зерном и повторяем операции до появления четко выраженной заточенной кромки.
  • Доводку выполняем на алмазном бруске, снимая появившуюся на жале резца металлическую фаску.
  • Затем на ремень наносим слой пасты ГОИ (состав на основе оксида хрома) и полируем рабочую часть до зеркального блеска.

Читать также: Монтажно тяговый механизм принцип работы

Правка на ремне

Проверить качество нашей работы просто: если резец без усилий режет газету, значит, мы все сделали правильно, и можно браться за заготовку.

https://youtube.com/watch?v=qscohIDkwu4

О настройке станка

Для фиксации заготовки на «передней бабке» использую болт с 6 колючками (по кругу) и съемным центром (никаких вставок в вал более диаметра вала, никаких конусов и патронов по металлу), колючки и центр подобраны так, что позволяют сверление на 22 мм, а при увеличении нагрузки и захвате инструмента — рвут волокна (заготовка не вращается); на твердых породах при увеличении нагрузки или захвате – заготовка, вал, ремень перестают вращаться, так как площадь прикосновения ремня на двигателе меньше чем на валу и силы сорвать колючки не хватает. К тому же при торможении двигатель (у меня) накатывается на ремень и продолжает вращение в неподвижном ремне, так как находится в подвешенном состоянии и скорость двигателя на 100 об. выше скорости вала.

Для указанной нагрузки применяю электродвигатель 520 вт. 900 об. вес 10кг., при максимальном диаметре точения 360 мм. На 2 скорости в 800 об. вал можно остановить ладонью руки.

Теперь, когда станок настроен, и ты уверен, что ты сильней станка – продолжим успокаиваться.

Как самостоятельно затачивать инструмент?

Для заточки резцов можно использовать ручной или электрический инструмент. Второй способ использовать предпочтительнее, так как на хорошем электроинструменте заточка происходит быстрее, а порой и качественнее.

Необходимые инструменты

Для заточки лезвия потребуются:

  • точильный брусок;
  • абразивный камень.

Первичную грубую чистку лезвия осуществляют на абразивном камне. В конце используют точильный брусок с мелкой крошкой.

Также можно осуществлять заточку лезвия на электрическом точильном станке.

Особенности

Для правки или заточки лезвия инструмента можно воспользоваться электрическом точильным станком. Лучше выбирать модели с двумя точильными кругами.

На первом можно делать грубую чистку и обработку. На втором — чистовую заточку. Соответственно, круги должны быть с разной величиной абразивной крошки.

Во время работы необходимо остужать лезвия в машинном масле. Иначе оно может перегреться и потерять свои эксплуатационные качества. Также остывание в масле способствует закалке инструмента.

Особенности выполнения заточки

При заточке нужно учитывать:

  1. Правильные углы заточки для каждого резца.
  2. Для новичков лучше брать более развернутые, а не острые углы заточки. С ростом навыка можно уменьшать угол.
  3. Для грубой очистки и первичной обработки также используют заточку с более развернутым углом.
  4. Первичную заточку лезвия и формирование режущей кромки делают еще до работы на электрическом точильном станке.

По мере освоение инструмента мастер придет к собственным углам заточки того или иного резца, который будет удобен в работе.

Схема изготовления

Большое значение в качества резца играет выбор металла для рабочего полотна. Многие мастера используют для этого старые напильники, рашпили и другие инструменты, сделанные из высококачественной стали. Автомобильные рессоры могут стать замечательным материалом для будущего замечательного инструмента. Однако такой резец после заточки следует закалить.

Для изготовления рукоятки лучше использовать твёрдые породы древесины (груша, слива, яблоня, дуб, бук). Приготовив материалы для будущего орудия труда, можете приступить к следующим шагам:

  1. Выточите рукоятку.
  2. Насадите фиксирующее кольцо на рукоятку. Следите, чтобы кольцо плотно прилегало к поверхности.
  3. Просверлите отверстие малого диаметра в торце рукоятки для вставки основного полотна.
  4. Если сталь для полотна не закалённая, то самое время его закалить.
  5. Заточите на точильном станке хвостовик. Он должен быть острым на конце.
  6. Вбейте полотно в рукоятку. Проверьте надёжность крепления.
  7. Заточите лезвие полотна нужной конфигурации. Используйте для заточки шлифовальные круги разной зернистости. Угол заточки может быть от 20 до 60 градусов, в зависимости от предназначения инструмента и личных предпочтений мастера.
  8. Проверьте визуально готовый резец на наличие трещин, сколов и других изъянов, которые сразу устраните.

Работать резцами начинайте на мягких породах древесины (тополь, берёза, липа). Убедившись, что инструмент надёжный переходите на обработку более твёрдых пород.

Изготавливаем шесть видов самодельных токарных резцов по дереву

1. Отрезной резец, который заточен с двух сторон. Чаще всего он используется для первичного выравнивания заготовки и грубого снятия.

2. Проходной резец полукруглый. Такой резец может понадобиться тогда, когда есть необходимость пройтись после завершения грубой обработки, а также когда нужно сделать полукруглую выемку, при изготовлении, к примеру, дна у солонки.

3. Плоский резец косой. С его помощью можно закруглять грани, а также подрезать торец или основание детали.

4. Прямой резец плоский.

5. Есть еще аналоги плоского прямого резца, которые используются чаще всего в мелких деталях, где есть необходимость подработать их немного с торца.

6. Маленький токарный резец полукруглый. Используется довольно редко и в основном для того, чтобы изготовить маленькие фигурные детали.

Придать нужное художественное оформление деревянным цилиндрическим изделиям можно при помощи такого специального ручного инструмента, как резец для токарного станка по дереву. Вниманию тех, кто любит мастерить, представлен широкий ассортимент этих режущих приспособлений. Каждый желающий может приобрести нужную ему токарную стамеску.

Однако подобная продукция дорогостоящая, и большинство мастеров предпочитают работать самодельными резцами для токарного станка по дереву. Что собой представляет инструмент? Как им правильно пользоваться? Можно ли его изготовить в домашних условиях? Ответы на эти вопросы содержатся в статье.

Заточка резцов по дереву для токарного станка

Качество обрабатываемой заготовки во многом зависит от правильной заточки, а именно от геометрии токарного резца. Угол заточки подбирается каждым мастером индивидуально в зависимости от собственных навыков, твердости древесины, качества рабочего инструмента, окончательного желательного вида обрабатываемой поверхности.

Для начинающего мастера угол заточки стамески и мейсера должен быть равен 40 градусам относительно рабочей поверхности и по отношению каждой из сторон лезвия. Для рейера это значение составляет 50-60 градусов. С повышением уровня мастерства угол затачивания может уменьшиться до 20-35. Процесс затачивания осуществляется на специальном станке для заточки токарных резцов, который оснащен набором кругов различной зернистости и бархатным бруском для ручной правки лезвия.

Перед тем как затачивать резец, нужно правильно его зафиксировать в оправке

Инструмент с более тупым углом затачивания используется для грубой обработки и заготовок из твердых пород дерева. Режущий инструмент с более острыми углами позволяет более качественно обрабатывать поверхность заготовки. Он используется для ускорения процесса точения. Однако в этом случае возрастает вероятность повреждения лезвия и скола заготовки. К тому же правка и заточка резцов по дереву с острыми углами будет выполняться чаще, чем элементов с тупыми углами.

Примерный угол затачивания лезвия формируется на стадии изготовления токарных резцов до начала процесса закаливания. После окончания термической обработки затачивание осуществляется при помощи абразивного круга и завершается на бархатном бруске ручной доводкой.

Чтобы предупредить появление на точеных деталях задиров и сколов, важно использовать правильно заточенные резцы

Обзор самой хорошей оснастки для работы с металлическими изделиями

Proma 25331616

Качественный, надежный, по мнению покупателей, комплект инструмента чешского производства, который прекрасно подходит для работы на станках и обработки металлических изделий. При его изготовлении использовалась высокопрочная инструментальная сталь. Благодаря его применению обеспечивается качественная обработка металлических заготовок. Кроме того, этот инструмент прекрасно подходит для выполнения широкого спектра работ. Комплект состоит из 8 позиций разных типов резцов (резьбовой, расточной, отрезной, проходной отогнутый правый и левый, проходной упорный). Сечение державки изделий равно 16х16 мм.

Proma 25331616

Достоинства:

  • Качество материалов;
  • Комплектация;
  • Возможность широкого применения.

Недостатки:

Энкор 23362

Доступный комплект инструментов китайского производства, состоящий из 11 элементов. Предназначен для выполнения как сложных, так и простых работ на токарных станках. Эта оснастка обладает длительным периодом эксплуатации. Также она обеспечивает высокое качество выполняемых на станке работ. В комплектацию входят следующие виды оснастки:

  • Прямой проходной;
  • Правый отогнутый проходной;
  • Резьбовой;
  • Расточный упорный;
  • Фасонный;
  • Расточный проходной;
  • Проходной упорный отогнутый левый;
  • Проходной упорный отогнутый правый;
  • Проходной упорный отогнутый правый;
  • Отрезной оттянутый влево;
  • Торцовый (подрезной).

Страна – производитель КНР. Комплект из 11 штук поставляется в упаковке со следующим габаритами: 170х160х30 мм. Вес комплекта – 11 кг.

Энкор 23362

Достоинства:

  • Поставляется в кейсе;
  • Простота хранения;
  • Качество материалов;
  • Длительный период эксплуатации;
  • Доступная цена (средняя стоимость 3540 рублей).

Недостатки:

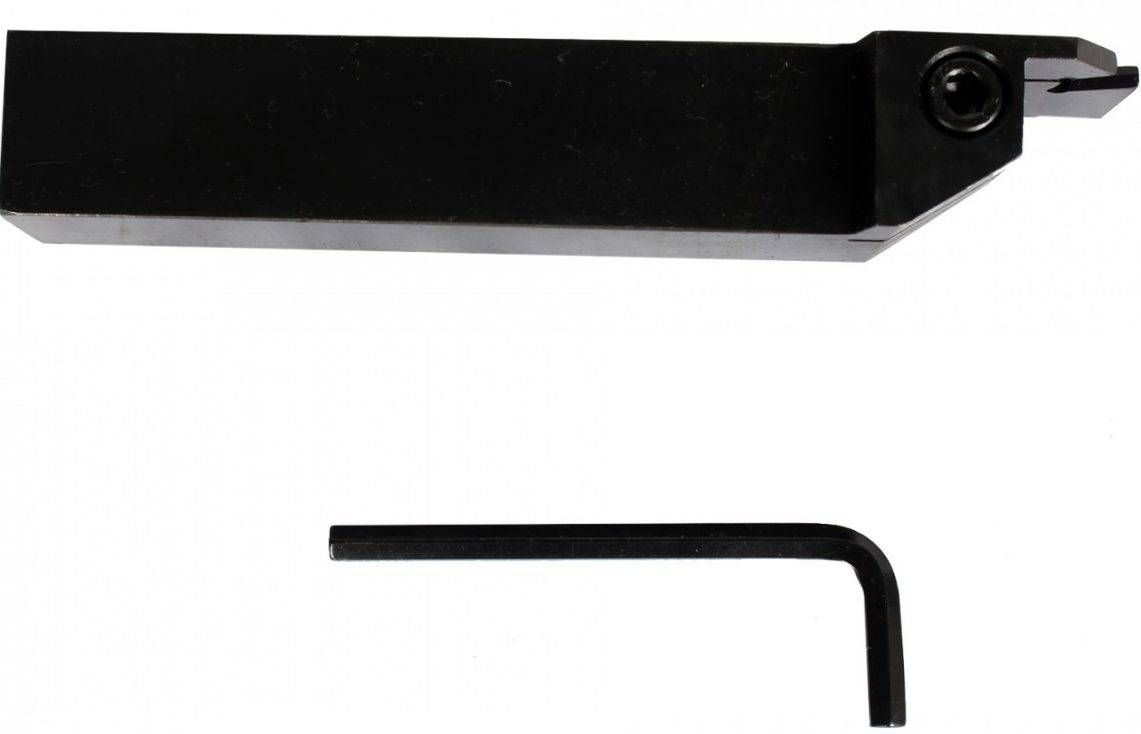

Токарный отрезной под сменные пластины ZQ2525R-4

Является качественным, надежным канавочным резцом, который предназначен для обработки, отрезки, нарезки металла. Эта модель оснащена жесткой конструкцией, поэтому во время резания, в отличие от дешевых, бюджетных аналогов, она меньше подвержена деформации. Установленная пластина оснащена одной стороной резания, благодаря чему риск зажимания при заглублении либо во время отрезки детали сведен к минимуму. Глубина канавки равна 20 мм. Размеры державки составляют 25х25 мм. Тип крепления режущей пластины(SP400) – Z. Ширина используемой пластины – 4 мм. Резец имеет правое исполнение.

Токарный отрезной под сменные пластины ZQ2525R-4

Достоинства:

  • Приемлемая цена как для изделия такого качества (средняя стоимость – 1283 рубля);
  • Подходит для выполнения сложных задач;
  • Простота применения;
  • Надежность;
  • Качество материала;
  • Устойчив при резании к деформациям.

Недостатки:

Проходной упорный 16х12 Т5К10

Доступное, бюджетное, недорогое изделие, стоимостью от 50 рублей, российского производства. Применяется при протачивании металлических заготовок непосредственно вдоль оси их вращения. Может использоваться при проведении чистовой обработки, подрезке вытачиваемых деталей с уступами. Режущая кромка направлена к оси вытачиваемой детали перпендикулярно. Габариты изделия – 100х16х12 мм. Масса – 0,18 кг.

Проходной упорный 16х12 Т5К10

Достоинства:

  • Доступность (88 рублей);
  • Сделан из твердого сплава;
  • Возможность универсального применения.

Недостатки:

Комплект со сменными твердосплавными накладками 8х8 мм PROXXON (24555)

Является самым лучшим, по мнению покупателей, универсальным набором стоимостью до 20000 рублей, для токарных станков. При его изготовлении использовалась быстрорежущая сталь. Комплект поставки состоит из проходного, чернового и расточного (для отверстий, диаметр которых не превышает 12 мм), элементов. Эта оснастка подходит для резцедержателей таких станков как PD 250/Е, а также 230/Е. Показатель размера инструмента равен 8х8 мм, а длина самой накладки составляет 90 мм. Дополнительно комплектуются фиксирующим винтом и ключом ТХ8.

Комплект со сменными твердосплавными накладками 8х8 мм PROXXON (24555)

Достоинства:

  • Качество изделий;
  • Комплектация;
  • Приемлемая стоимость по критерию цена/качество (13502 рубля);
  • Долговечность;
  • Удобность применения.

Недостатки:

О создании своими руками

Опытные токари сами изготавливают резцы для работы, не будучи удовлетворёнными тем ассортиментом, который есть в продаже. К тому же, это значительно дешевле. В качестве материала используются старые инструменты, отслужившие своё: напильники, надфили, рашпили и прочие плоские предметы с достаточной твёрдостью.

Мнение эксперта
Левин Дмитрий Константинович

Для того, чтобы сделать режущую кромку, применяют заточные станки с алмазными кругами. Проще всего сделать прямое лезвие – для этого достаточно заострить торец инструмента.

При снятии металла на круге с большой скоростью нужно избегать перегрева стали. В противном случае произойдёт отпуск металла, и будущий резец будет быстро терять остроту. Подача воды на круг при заточке – один из лучших вариантов охлаждения. Однако если в процессе вы перегрели резец – не беда. Его можно снова закалить, нагрев докрасна пропановой горелкой, а затем опустив воду или масло.

Какими резцами для токарного станка по дереву пользуетесь Вы?

ПокупнымиСамодельными

Лезвия сложных конфигурация придётся доводить вручную с помощью тонких напильников и алмазных надфилей. Если в хозяйстве есть гравер, его также можно использовать с коническими, цилиндрическими и сферическими борфрезами (шарошками). Так можно получить резец любой конфигурации.

После того, как готово тело, принимаются за рукоять. На токарных резцах хвостовик увеличивают, чтобы насадить более длинную рукоятку для удобства. Просверленное отверстие в рукоятке желательно обжечь, разогрев хвостовик и вставив его «на горячую» так древесина будет меньше трескаться.

Как изготовить самостоятельно?

Проще всего самостоятельно изготовить рейер и мейсель. Для этого понадобится отработанный напильник или рашпиль. Их следует обработать на заточном станке и дополнить крепежным кольцом на ручке.

Оптимальная длина тела резца составляет 20-30 см.

Алгоритм работы по созданию резца такой:

  1. При помощи металлообрабатывающего станка выпилить нужную форму будущего резца.
  2. Произвести первичное точение.
  3. Для придания изделию прочности его необходимо закалить. Для этого заготовку накаляют до максимальной температуры, а потом для остывания опускают в машинное масло.
  4. Финишная заточка резца.
  5. Насаждение на деревянную ручку.

Для закаливания можно оставить остывать и просто на воздухе.

Виды резцов

Все резцы по дереву, необходимые для ручной работы, имеют однотипную конструкцию и состоят из металлического лезвия с хвостовиком, на котором закреплена деревянная рукоятка.

Для вырезания несложных геометрических орнаментов на плоской поверхности можно обойтись парой простых резаков, но для создания сложных объемных и ажурных произведений из дерева потребуется применение большого числа специальных резцов.

Наиболее широко применяются следующие виды этих инструментов:

  • нож-косяк – инструмент наподобие сапожного ножа с коротким треугольным лезвием, угол скоса которого может быть разным, что делает его универсальным и подходящим для большого спектра работ;
  • стамеска – наиболее распространенный тип резца по дереву. Им выполняется основной объем работы при создании большинства резных изделий, он имеет ровное лезвие с режущей кромкой на конце, которая бывает прямой, косой, полукруглой или уголковой в форме буквы V;
  • клюкарза – инструмент, похожий на стамеску, с лезвием, имеющим два изгиба по сто двадцать градусов (чтобы рукоятка при работе не цепляла обрабатываемую плоскость). С разнообразными режущими частями – полукруглыми, скобчатыми, прямыми и другими;
  • ложкорез – резец для вырезания ложек и другой посуды, выполненный в форме кольца или полукольца с заточенной боковой гранью;
  • топорик – нож, похожий на немного скошенное лезвие топора, являющийся довольно универсальным инструментом, уголками которого можно делать резы как на себя, так и от себя, а серединой лезвия срезать выпуклости.

Для тех, кто только начинает осваивать методику резьбы по дереву, на первых порах достаточно будет купить 5-6 резцов – нож-косяк, плоскую стамеску и по две полукруглых и уголковых с разными радиусами и углами загиба. Но брать нужно качественные, профессиональные инструменты, несмотря на их немаленькую цену. Дешевые наборы для начинающих делаются из плохой стали, очень быстро тупятся и работа ими не доставит удовольствия резчику.

Опытные мастера предпочитают делать для себя резцы по дереву самостоятельно. Их изготовление не представляет большой сложности и вполне под силу любому человеку, даже в домашних условиях.

Когда и как нужно точить?

От геометрии токарного резца зависит качество готового изделия, которое этим резцом обрабатывали. Для начинающего токаря угол заточки стамески и мейселя должен составлять 40°. Для рейера – 50-60°.

Есть два метода заточки:

  1. Ручной. Он отличается низкой производительностью и полным отсутствием механического труда. Добиться желаемого результата с высокой точностью маловероятно.
  2. Механический метод при помощи специальных станков, имеющих камень для снятия металла.

Ручной метод чаще используют, когда в короткие сроки необходимо заточить мало изношенный инструмент. Станок помогает удалить появившиеся вследствие эксплуатации дефекты.

Какие понадобятся резцы для работы?

Видов резцов на стандартном станке насчитывается около 15 штук. Каждый из них предназначен для выполнения определенного приема точения. Использовать неподходящий резец, который выполняет идентичные функции, нельзя. Это может дать эффективный результат, но приведет к поломке оборудования.

Резцы — наиболее важная деталь механима. В ручных и автоматизированных станках они сменятся специалистом при каждом ходе. Исключение составляют лишь специализированные варианты, которые можно настроить так, чтоб резец сменялся автоматически на необходимый на шаг-два вперед. Это свойство значительно экономит время. Автоматические токарные станки изменяют резец автоматически, то есть без участия человека. Это очень удобно, так как отсутствует риск получить травму, особенно при проверке работоспособности, кроме того, существенно экономится время и ресурсы.

Специализированные станки оснащены несколькими резцами, так как они работают с конкретной по форме, типу деталью. А вот универсальные оснащаются десятками резцов с различными размерами. В наиболее масштабных вариантах их может быть 15 разновидностей, при этом различных размеров. Виды:

  • прямой резец;
  • упорный механизм;
  • отогнутый проходной резец;
  • отрезной не проходной;
  • канавочный резец;
  • расточный механизм;
  • зенкер;

  • сверло;
  • резец для проведения резьбы;
  • развертка;
  • фасонный вариант;
  • метчик;
  • накатка.

Обратите внимание на то, что в резцах накатки указываются стрелка направления — судят, как перемещается инструментарий при вращении обрабатываемой детали

Виды обрабатывающих инструментов

Классификация резцов по дереву насчитывает множество видов, среди которых есть несколько основных. Начинающему мастеру для начала стоит сделать несколько типовых инструментов, из которых состоит любой набор резцов по дереву. Именно ими производится большинство операций. Такими инструментами обычно оснащаются токарные станки. Если нужен резец нестандартной конфигурации, его придется изготавливать по заранее составленному чертежу.

Основные виды резцов по дереву:

  • фасонный;
  • подрезной;
  • расточной;
  • отрезной.

Фасонные стамески применяются для изготовления деревянных сувениров, вырезания чаш, художественных изделий и различных предметов, имеющих витиеватую, сложную форму. Режущая часть у них имеет форму полукруга.

При помощи подрезных резаков проделывают угловые выступы и уступы в деревянном изделии. Для того чтобы прорезать и растачивать отверстия, выемки и углубления, используются расточные инструменты. Они оснащены небольшим уступом, при помощи которого удобно удалять стружку из углублений.

Отрезной резец нужен затем, чтобы от продольной детали небольшого сечения отрезать короткие заготовки (прутки). Своими руками можно изготовить любой из перечисленных видов.

Ее одна классификация делит резцы по назначению: для грубой или чистовой обработки. Конструкция первого типа состоит из двух режущих кромок, плоскости которых образуют острый угол. Во втором случае резец состоит из одной кромки с левосторонней или правосторонней заточкой. Такой инструмент используется для придания заготовке ровной и гладкой поверхности. Им удобно срезать небольшие выступающие части древесины.

Для вытачивания круглых изделий изготавливаются стамески из трубы. В зависимости от того, какая требуется обработка, края могут быть ровными или с зубцами.

Резцы с ограничителем (блоком) нужны для фасонной обработки изделий с торцов. Ограничитель регулируется по высоте, чтобы глубина обработки соответствовала заданной.

В домашних условиях можно изготовить и другие виды резцов, которые можно будет использовать для вытачивания нестандартных изделий. Конфигурация инструмента выбирается с учетом формы детали, способа обработки и характеристик древесины.

Как самостоятельно изготовить токарные резцы по дереву

Многие любители самостоятельно работать с деревом, предпочитают изготавливать самодельные резцы для токарного станка по дереву в своей мастерской. Владея определёнными навыками слесарных работ изготовить токарную стамеску или рейер по собственным чертежам не составляет большого труда. Для этого необходимо:

  • выбрать заготовку из подходящего металла;
  • провести её предварительную обработку для придания необходимой геометрической формы;
  • заточить режущую часть с соблюдением всех углов и направлений заточки;
  • изготовить ручку;
  • собрать всю конструкцию.

Заготовка для токарного резца по дереву выбирается из различных марок стали. Основным требованием к ним является необходимый уровень жёсткости и прочности. Наиболее применяемыми считаются заготовки, выполненные из углеродистой инструментальной стали. В ней содержание углерода не превышает 0,7%. К ним относятся: У8, У10 и У12. По своим физическим и механическим характеристикам они полностью удовлетворяют предъявляемым требованиям.

Кроме заранее подготовленных болванок применяют подручный материал, который может быть достаточно легко найден. К таким изделиям относятся стальные инструменты, бывшие в употреблении. Например, листы автомобильных рессор, утративших свои характеристики напильники, обрезки листового проката. Отдельные изделия обладают повышенной прочностью и достаточно трудно поддаются обработке (особенно прошедшие термическую закалку во время изготовления особенно в условиях крупного производства). Для снижения трудозатрат целесообразно выбирать заготовку, геометрическая форма которой наиболее близка к конфигурации будущего изделия. Это избавит от необходимости применять сложные технологии.

Для работы с заготовками, токарных резцов, из марок стали обладающих повышенной прочностью, необходимо произвести предварительный нагрев. Используя свойства металла придать будущему изделию требуемую форму. Затем производят обработку режущей кромки до заданного уровня. После завершения всех операций производят закаливание готового резца. Процедура закаливания заключается в нагреве режущей кромки токарного резца с последующим быстрым охлаждением. Такой нагрев можно произвести в условиях домашней мастерской с применением газовой горелки или паяльной лампы. Быстрое охлаждение производят в ёмкости с жидкостью: например, водой или машинным маслом. Получается своеобразный домашний цех термической обработки.

Охлаждение заготовок токарного резца из высоколегированных и высокоуглеродистых сталей не следует производить в воде. Это вызывает повышенное внутреннее напряжение на различных уровнях металла. В конечном итоге приводит к появлению серьёзных дефектов. После изготовление токарного инструмента его возможности проверяю сначала на деревянных заготовках простой формы, желательно из мягких пород. Это поможет выявить все недоработки и недочёты возникшие в процессе производства и избежать порчи основных изделий.

Что необходимо для изготовления резцов

Изготовление токарных резцов этого класса не представляет особого труда при наличии трёх составляющих: подходящего материала, заточного оборудования и определённых слесарных навыков.

Для придания изделию заданной формы и создания качественной режущей кромки необходимы заточной станок или шлифовальная машина. В обоих случаях необходимо иметь несколько абразивных кругов различной зернистости. Окончательную доводку производят вручную, зафиксировав резец в тисках с помощью напильников или надфилей. На начальном этапе используют камень с наиболее крупным зерном, позволяющим наметить основные контуры будущей режущей кромки. Далее переходят к камню с самым мелким зерном. Все инструменты должны быть проверены, а камни тщательно закреплены.

Чаще всего профессионалы применяют заточку в несколько этапов. На начальном этапе изготовление резца производится на обдирочном круге. Затем постепенно переходят к более точной обработке. Для предотвращения перегрева в процессе обработки металлическую деталь поливают машинным маслом.

Как изготовить резец своими руками для токарного станка по дереву

Многие мастера столярного дела отдают предпочтение самодельным токарным резцам по дереву. Поэтому зачастую делают инструменты самостоятельно, а не приобретают фабричные изделия. Конечно, инструмент изготовленный в заводских условиях отвечает всем нормам, поскольку при его изготовлении соблюдаются технические характеристики и требования по безопасности труда, однако при правильно подходе можно сделать резцы, которые ничем не будут уступать фирменным.

Основной сложностью начального этапа изготовления является правильный подбор заготовок.

Кроме того, какой твердостью должна обладать режущая кромка важно учитывать и способ крепления инструмента в державку. Благодаря этому компоненту осуществляется фиксация инструмента

В связи с этим важно учитывать значение габаритных размеров.

Следующий момент  — это подбор заготовительных материалов. В идеальном варианте лучше всего применять заготовки из инструментальной стали, но недостатком для их обработки в домашних мастерских является твердость материала.  Из-за этого в основном применяется ряд подручных материалов, которые закаляются после предварительных видов обработки.

Как утверждают многие профессиональные домашние мастера, чтобы изготовить качественный резец своими руками подойдет использование следующих заготовок:

рашпилей или напильников

Зачастую обработка проводится с уже изношенными инструментами, утративших свое первоначальное состояние.  Важно перед этим проверить, чтобы на материале отсутствовали трещины и существенные сколы;
стальных арматурных прутков. Мастера рекомендуют использовать модели у которых квадратное сечение и исходные размеры, не сильно отличаются от заводских;
автомобильных рессор

Главной сложностью является первичная обработка, поскольку заготовке необходимо будет придать прямоугольную форму, используя автоген или сварочный аппарат.

После того, как была обеспечена нужная форма будущему инструменту выполняют его первичную заточку. После заточки проводится закаливание режущей кромки. Чтобы провести данную операцию кромку резца необходимо разогреть до температуры накала (покраснения метала), после чего остудить в машинном масле, опусти туда резец.

В процессе самостоятельного изготовления режущих инструментов важно знать:

  • что при меньшем размере рабочей части, гораздо сложнее и проблематичнее удерживать его в процессе точения. Длиной размер должен обеспечиваться полноценным захватом кистью, плюс упоры на подлокотниках, плюс расстояния от подлокотников к заготовкам, плюс запасы на износы и затачивания. Поэтому первоначальной длиной рабочих частей должны быть размеры не менее 200 мм, но и размеры, превышающие 400 мм, вызывают неудобства от рабочего процесса. Оптимальной длиной считает показатель 200-300 мм;
  • чем более короткий размер хвостовика, тем вероятнее, что он может быть вырван из рукояти. На основе этого, при изготовлении режущего инструмента изготавливаемого из напильника или рашпиля, размер хвостовика удлиняется в минимум в 1,5 раза;
  • чем более тонкая и узкая рабочая часть инструмента, тем вероятнее его повреждение при обработке заготовки при обтачивании. Из-за этого на начальной стадии обтачивания, когда у заготовки отсутствует абсолютная цилиндрическая форма и возникает биение по поверхности лезвия, а также при большом диаметре, когда у силы резания большие значения, следует использовать резцы с достаточным значением толщины.
  • токарный резец по дереву должен быть оснащен рукояткой, которая не меньше 250 мм. Если ее размеры будут существенно меньшими, то при точении резец будет трудно удержать в руке, что повлечет за собой плохое качеств обработки.

Чтобы предотвратить возможные опасные ситуации проверять качество работы с использованием самодельных инструментов нужно на мягкой породе дерева. После обтачивания незначительной части заготовки нужно проверить насколько сохранена изначальная геометрия резца.

Оборудование для заточки

Поскольку резец изготавливается на основе инструментальной стали, заточка его должна выполняться на оборудовании с высокой мощностью. Для таких нужд используют расточные машины в разных конфигурациях. Базовый состав конструкции включает два фиксатора-основания и выдвижной подручник с упором V-образной формы. В качестве дополнения могут применяться регулируемые подручники, расширяющие возможности крепления заготовки.

Например, если необходимо доработать косой резец для токарного станка по дереву, то может потребоваться и насадка соответствующей формы. В этом случае и поможет регулируемый подручник. Но чаще всего используются универсальные модели держателей, предназначенные для широкого спектра типовых резцов. Фиксирующая основа обычно крепится под элементами, которые выполняют заточку. Взаимное расположение функциональных сторон в этой части определяется параметрами заточки. Современные модели точильных станков также позволяют обслуживать лезвия скребков, оснастку рубанков и стамесок.

Разновидности резцов

Принято считать, что истинному мастеру для работы достаточно одного-двух инструментов, к которым также относятся и резцы по дереву для токарного станка. Но практика показывает, что добиться наилучших результатов и упростить работу можно лишь с помощью полноценного набора приспособлений, к которым относится стамеска с разными лезвиями. Эксперты этой сферы советуют обзавестись следующими инструментами:

  • резаки-косяки — разновидность инструмента с небольшими лезвиями треугольной формы. Такие резцы по дереву для ручной работы могут обладать различным углом скоса, что позволяет создавать узоры сложной конфигурации. Эти универсальные резаки состоят из трех частей: пятки, носка и самого лезвия;
  • резаки-стамески считаются самым популярным режущим инструментом. Стамески бывают полукруглыми, уголковыми, плоскими, обратными и скобчатыми. Такой набор позволяет создавать различные выемки и канавки, а также создавать ту или иную текстуру поверхности;
  • клюкарзы — инструменты для чистовой обработки, которые обладают изогнутой рабочей областью, позволяющей создать четкие контуры тех или иных элементов;
  • ложкорезы имеют кольцевую или полукольцевую форму. Они предназначены для того, чтобы вырезать ложки. Нередко мастера-краснодеревщики делают самостоятельно такие резцы и подстраивают их под собственные нужды.

Существуют и дополнительные приспособления, которые используются столярами. К ним можно отнести рубанки, лобзики, шлифовальные машинки и иные электрические и механические инструменты, которые также могут быть разных конфигураций. Например, ножовки бывают лучковые и сабельные (для чистовой и черновой работки, соответственно).

Специалисты, имеющие дело с конструкциями больших размеров, нередко пользуются фигурными теслами (резцами-топориками)

Начинающие умельцы не очень разбираются в типах инструмента, потому им важно придерживаться одно простого правила — качество на первом месте. В связи с тем, что добротные ножи стоят довольно дорого, некоторые изготавливают резаки своими силами

Кроме того, сейчас в сети можно отыскать соответствующие инструкции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
