Применение стали Ст3
Рассматривая различные марки стали нужно учитывать тот момент, что они классифицируются по степени раскисления. Этот химический процесс предусматривает удаление с состава кислорода. Слишком большая концентрация кислорода определяет снижение физических и механических свойств.
Классификация проводится следующим образом:
- Спокойная характеризуется тем, что в состав входит от 0,16 до 0,3% кремния.
- Полуспокойная имеет средний показатель концентрации рассматриваемого элемента.
- Кипящая отличается по химическому составу от спокойной тем, что в составе содержится кремния не менее 0,05%.
Маркируется материал Ст3 соответствующим образом. Для проведения химического процесса могут использоваться различные вещества.
Стоит учитывать, что спокойная обходится намного дороже других вариантов исполнения. Это можно связать со следующими моментами:
- Структура однородная, за счет чего повышается степень защиты материала от воздействия окружающей среды.
- В состав входит небольшое количество кислорода, что и определяет высокие эксплуатационные качества.
При использовании спокойной стали могут изготавливать следующие изделия:
Прокат листового и фасонного типа. Арматура и детали, которые можно применять для создания трубопровода. Для транспортировки теплоносителя или газа, другой среды могут применятся различные трубы. Для того чтобы они выдерживали высокую нагрузку и воздействие окружающей среды при изготовлении должны применять материалы, обладающие прочностью и твердостью
Кроме этого, уделяется внимание и себестоимости, так как слишком дорогие сплавы могут быть менее практичными в применении. Сталь 3 подходит в большей степени для изготовления подобных изделий
Основные и второстепенные элементы, применяемые при изготовлении подвесных конструкций и железнодорожных элементов
В железнодорожной отрасли наиболее востребованы металлы, которые имеют невысокую стоимость и высокие эксплуатационные качества. За счет больших размеров подвесных конструкций цена одного квадратного метра также имеет большое значение.
Стальная арматура
Полуспокойная разновидность стали, применение которой также весьма широкое, в составе имеет около одного процента кислорода. За счет этого характеристики твердости и пластичности выражены в меньшей степени. При применении стали 3 могут изготавливаться:
- Трубы. Подобный материал сегодня получил самое широкое распространение. Трубы применяются при создании отопительной системы, в качестве несущих элементов. Стоит учитывать, что трубы могут иметь различный диаметр и толщину создаваемых стенок. Рассматриваемый сплав обладает относительно невысокой коррозионной стойкостью, поэтому нужно проводить защиту поверхности от воздействия повышенной влажности.
- Листовой прокат также применяется крайне часто, особенно при изготовлении корпусных изделий или обшивке несущих конструкций. Толщина может варьировать в большом диапазоне. Прокат листовой может применяться при холодной гибке или штамповке. Эти два процесса характеризуются высокой производительностью. Именно поэтому рассматриваемый сплав получил самое широкое распространение.
- Квадраты и уголки часто применяются для получения несущих конструкций. Они характеризуются высокой прочностью, так как грани существенно повышают жесткость и могут распределять нагрузку. Уголки и квадраты характеризуются большим количеством параметров: толщина листа, угол расположения плоскостей, длина и форма поперечного сечения. Область применения – изготовление несущих конструкций и усиление уже существующих конструкций.
- Различные шестигранники. Они также получили широкое распространение, могут применяться в самых различных отраслях промышленности.
Лист стальной Ст3 горячекатаный
Кипящие сплавы получили широкое распространение по причине доступности. По стоимости они самые доступные, при этом получаемая структура характеризуется высокой степенью обрабатываемости. Кроме этого, сплав хорошо поддается термической обработке, однако эксплуатационные качества по причине высокой концентрации кислорода снижены.
В заключение отметим, что многие аналоги стали 3 обладают соответствующими эксплуатационными характеристиками. Зарубежные производители применяют собственные стандартны при маркировке. При этом концентрация вредных примесей выдерживается в определенном диапазоне. Применение самых современных технологий позволяет снизить количество фосфора и серы в составе, за счет материал становится более прочным и менее хрупким. В некоторых случаях проводится добавление легирующих элементов.
Зарубежные аналоги стали марки БСт3пc
| США | A284Gr.D, A57036, A573Gr.58, A611Gr.C, GradeC, K01804, K02001, K02301, K02502, K02601, K02702 |
| Германия | 1.0038, 1.0116, Fe360B, Fe360D1, RSt37-2, S235J2G3, S235JRG1, S235JRG2, St37-2, USt37-2 |
| Япония | SS400 |
| Франция | E24-2NE, E24-3, E24-4, S235J0, S235J2G3, S235J2G4, S235JRG2 |
| Англия | 1449-2723CR, 1449-3723CR, 3723HR, 40B, 40D, 4360-40B, 4360-40D, 4449-250, 722M24, Fe360BFU, Fe360D1FF, HFS3, HFS4, HFW3, HFW4, S235J2G3, S235JR, S235JRG2 |
| Евросоюз | Fe37-3FN, Fe37-3FU, Fe37B1FN, Fe37B1FU, Fe37B3FN, Fe37B3FU, S235J0, S235J2G3, S235JR, S235JRG2, S235JRG3 |
| Италия | Fe360B, Fe360BFN, Fe360C, Fe360CFN, Fe360D, Fe360DFF, Fe37-2, S235J0, S235J2G3, S235J2G4, S235JRG2 |
| Бельгия | FE360BFN, FE360BFU, FED1FF |
| Испания | AE235BFN, AE235BFU, AE235D, Fe360BFN, Fe360BFU, Fe360D1FF, S235J2G3, S235JRG2 |
| Китай | Q235, Q235A, Q235A-B, Q235A-Z, Q235B, Q235B-Z |
| Швеция | 1312, 1313 |
| Болгария | BSt3ps, BSt3sp, Ew-08AA, S235J2G3, S235JRG2, WSt3ps, WSt3sp |
| Венгрия | Fe235BFN, Fe235D, S235J2G3, S235JRG2 |
| Польша | St3SY, St3W |
| Румыния | OL37.2 |
| Чехия | 11373, 11375, 11378 |
| Финляндия | FORM300H |
Применение материала
Основные характеристики одного из самых популярных материалов, такие как сохранение прочности материала несмотря на высокую нагрузку и широкий диапазон выдерживаемых температур, позволяют применение стали 3пс в несущих конструкциях. Плюсом также является отсутствие надобности в подогреве металла перед его сваркой и термической обработке по окончанию сварочных работ.
Благодаря этому Ст3пс используется при производстве:
- Листового проката толщиной материала в пределах 10 мм, служащего для сооружения несущих конструкций, соединенных сварочным способом и используемых при изменяющемся воздействии веса на элементах от 11 до 25 мм в толщину.
- При изготовлении арматуры с гладким профилем, применяемой в железобетонной промышленности.
- Изготовление профильных деталей для сельскохозяйственного машиностроения.
- Изготовление просечено-вытяжных листов.
- Изготовление деталей трубопровода.
- Изготовление соединительных профилей трубопроводных конструкций, рассчитанных на работу в условиях перепада температуры от -20 до +200°.
- Изготовление электросварочных труб.
- Изготовление основного слоя обшивки для изделий, нуждающихся в устойчивости к износу коррозией.

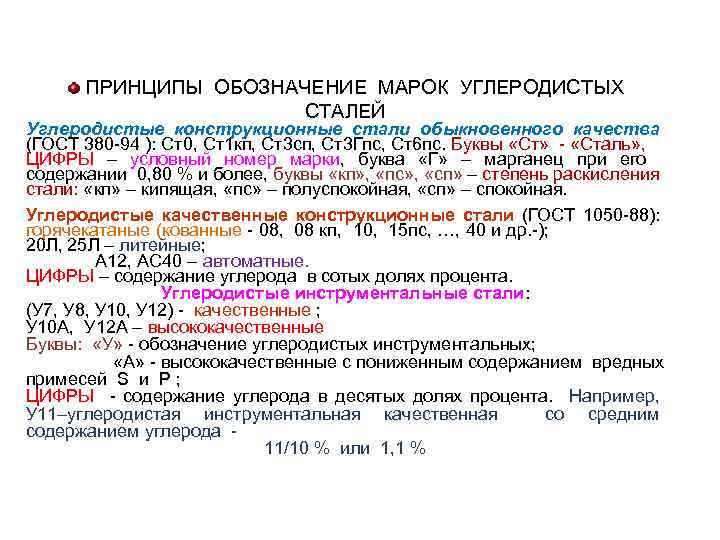

Как расшифровывается обозначение марки Ст3
Согласно ГОСТу 380-2005 обозначение стали Ст3 не предусматривается в таком виде «Ст3» – без приписки «пс», «кп» и «сп». Стандарт четко определяет марки сплавов Ст3пс, Ст3кп, Ст3сп, а также их модификации с увеличенным процентным содержанием марганца – Ст3Гпс и Ст3Гсп. Поэтому применение обозначения сплава Ст3 без сопутствующих индексов стандартом не предусмотрено. Помимо этого, в ГОСТе 380-2005 сказано, что если производитель не указал степень раскисления стали, то ее имеет право установить изготовитель.
Полная индексация обозначений любой марки стали согласно ГОСТу 380-2005, которое необходимо указывать в бланке заказа, выглядит, например, так — Ст3Гсп ГОСТ 380-2005.
Расшифруем:
- Ст — обозначение обыкновенного качества углеродистой стали.
- 3 — условный номер марки сплава стали (в ГОСТе 380-2005 предусмотрено семь номеров, в зависимости от ее химического процентного состава от 0 до 6).
- Г — буква Г ставится в обозначении, если процентная доля марганца в сплаве превышает 0,8 %;
- сп – это обозначение степени раскисления сплава.
Старые обозначения марки Ст3
Иногда все же попадаются устаревшие маркировки стали Ст3, к примеру, ВСт3пс5, причем со сносками на редакции ГОСТа 380 от 1988, 1971, 1994 и даже 1950 и 1960 годов.
Согласно ГОСТа 380-1971 сталь, которая поставлялась, делилась на три группы: А, Б и соответственно В с различными гарантиями химического состава и механических свойств.
Стали группы А маркировались также, как и по современному действующему ГОСТу 380-2005, к примеру — Ст3кп. К сталям групп В и Б спереди маркировки добавлялась соответствующая групп буква, к примеру — ВСт3кп.
Действующий современный ГОСТ 380-2005 в отличие от устаревших редакций определяет лишь химический состав сплавов. Механические и другие характеристики определяют стандарты на конкретные типы стального проката, к примеру, ГОСТ 535-88 на фасонный и сортовой прокат, а ГОСТ 14637-89 – на толстолистовой вид проката.
https://youtube.com/watch?v=g2mAyCvnwLQ
Аналоги стали марки Ст3сп
Углеродистой спокойной стали обычного качества марки Ст3сп по ГОСТ 380-2005 соответствуют стали следующих марок:
- С255 по ГОСТ 27772 (прил. 1 ГОСТ 27772-88)
- ВСт3сп5-1 по ТУ 14-1-3023–80 и 18сп по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II -23-81)
- Е 235-C (Fe 360-C) по ISO 630:1995 (прил. А ГОСТ 380-2005)
Мы изготавливаем следующие типовые металлоизделия:
Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-7.94.2:
- Стальные лестничные марши типа ЛГФ со сплошными рифлеными ступенями
- Стальные площадки типа ПГФ со сплошным рифленым настилом
- Стальные лестничные марши типа ЛГВ с решетчатыми ступенями из просечки
- Стальные площадки типа ПГВ с решетчатым настилом из просечки
- Стальные лестничные ограждения типа ОЛГ
- Стальные ограждения площадок типа ОПБГ и ОПТГ
- Стальные стремянки типа СГ вертикальных лестниц
- Стальные ограждения типа ОСГ вертикальных лестниц
Лестницы маршевые, площадки, лестницы стремянки и их ограждения по серии 1.450.3-3.2:
Стальные лестницы-стремянки для колодцев по:
Если Вас заинтересовали наши металлоконструкции,Вы можете отправить нам сообщение,заполнив следующую форму:
Химсостав материала: к какому классу относится?
Важно. От химического состава материала зависит специфика его термической обработки, а также сфера применения заготовок, создаваемых на основе материала.. С точки зрения химического состава, для стали СТ3 характерны следующие особенности:
С точки зрения химического состава, для стали СТ3 характерны следующие особенности:
- Легирующих компонентов в составе структуры СТ3 достаточно мало. Концентрация никеля, меди и хрома достигает 0.3%.
- Элементами, определяющими принадлежность материала к классу сталей, являются углерод и железо. В марке СТ3 железо присутствует в концентрации 97%, а углерод — в диапазоне от 0,14% до 0,22%.
Содержание углерода отвечает за показатели твердости и ряда прочих физико-механических свойств материала.
Также в состав материала входят следующие химические элементы в следующей концентрации:
- от 0,15% до 0,3% кремния;
- от 0,4% до 0,65% марганца;
- до 0,3% никеля;
- до 0,3% хрома;
- до 0,05% серы;
- до 0,04% фосфора;
- до 0,08% арсена;
- до 0,008% азота.
От специфики химического состава непосредственно зависит удельный вес стали СТ3, вес куба и показатель “сталь СТ3 цена за тонну”.
Чем выше концентрация углерода в стали, тем она прочнее. Однако при сварке повышается риск формирования в шве горячих трещин.
Внимание. Если бы концентрация углерода в СТ3 превыщала 5%, этот материал нельзя было бы сваривать электрошлаковым методом без специальных приемов
Разновидности сплава Ст3
Спокойная сталь раскисляется с использованием марганца, кремния и алюминия. Это дорогой и высококачественный материал. За счёт однородной структуры спокойный металл пластичнее и коррозионно устойчивее. Применяется для изготовления несущих ответственных конструкций, узлов машин, механизмов, которые работают при отрицательных температурах и динамических нагрузках.
Полуспокойная сталь раскисляется марганцем и алюминием. Показатели прочности и пластичности у этого материала близки к спокойной стали, но уступают ей. Применяется при возведении несущих металлоконструкций, где требования к прочностным показателям ниже, чем у конструкций из спокойного металла. Преимуществом этого сплава – его стоимость дешевле.
Кипящая сталь самая дешёвая, раскисляется только марганцем. При заливке этого расплава в слябы происходит активное кипение – выделяются содержащиеся в сплаве газы. В разных частях слитка может иметь неоднородные свойства. Кипящая металл хрупкий, плохо сваривается и подвержена коррозии. Применяется для изготовления конструкций, к которым не предъявляются высокие требования.
Особенности механической обработки
Режущий инструмент для фрезерования и точения СТ3 выполняется из твердых сплавов Т5К10 и ВК8. Стали Р6М5 и Р18 задействуют для изготовления метчиков и плашек, которыми выполняют внутреннюю и наружную резьбу на СТ3. Когда эта сталь обрабатывается на токарно-фрезерных станках, следует пользоваться Эмульсолом либо иными водоэмульсионными СОЖ. Если резьба нарезается вручную, для облегчения работы рекомендуется пользоваться касторовым маслом.
На то, с какой скоростью будет производиться обработка, влияют свойства самой стали (расчетное сопротивление, допускаемое напряжение, магнитная проницаемость), тип обработки и технические параметры станочного оборудования. На токарных станках допустимо вращать шпиндель со скоростью до 700 оборотов в минуту.
Расшифровка стали марки БСт3пc
Расшифровка стали: Буква Б стоящая в начале обозначает группу стали котороя опреедляет кретерии предела прочности для химсостава. Сталь, в наименовании начинющиеся с буквы Б поставляется с гарантированным химическим составом, прочность на 20 МПа ниже, чем сталь группы А, так же может отличаться механическими свойствами от группы А. Буква Ст. обозначают, что сталь обыкновенного качества, хотя большинство сталей — высококачественные. Цифры от 0 до 6 это условный номер марки в зависимости от химсостава и механических свойств. Обычно, чем больше цифра, тем больше углерода и больше прочность. В нашем случае цифра 3 обозначает содержание углерода в сплаве 0,14–0,22%. Буквы после номера марки обозначают степень раскиcления: пс — полуспокойная.
Сталь 3ПС
Сталь 3пс относится к разряду конструкционных и обогащенных углеродом сталей с обыкновенным уровнем качеством. Вышеупомянутая сталь 3пс полностью соответствует государственным и международным стандартам, именно поэтому она имеет право быть использованной в процессе изготовления продукции на экспорт. Соответственно, перед отгрузкой металл проходит ряд тщательных проверок.
Наличие в составе стали дополнительных примесей в виде химических элементов делает ее более прочной, соответственно, в разы расширяет область ее применения. Именно поэтому в составе стали 3пс имеется углерод, медь, кремний, марганец, азот, никель, фосфор, мышьяк, сера и хром.
Аналоги марки
Согласно системе производства, марка стали Ст3пс имеет родственные связи с другими подобными сплавами, как отечественного, так и зарубежного производства. Среди них можно отметить С245 изготовленный по ГОСТу 27772, ВСт3пс6 — ГОСТом для которого является 23570-79 и иностранный E-235-B (более известный как Fe 360-B). Все они объединены характеристикой универсального проката сталей предназначенных для возведения строительных сооружений со сварным и не сварным типом соединения.
Сталь 245
Конечно, полными аналогами друг друга сплавы разных маркировок назвать нельзя. К примеру, та же отечественная С245 хоть и имеет схожие со сталью 3пс характеристики по прочности, выдерживаемой температуре и давлению, условиям сварки и возведения конструкций — наделена отличиями в составе. А именно – количество железа и марганца совпадают, но иные компоненты, такие как кремень или углерод, имеют меньший или больший процент содержания от общей массы. С другими аналогами ситуация примерно такая же.
Регламентирующие документы
Документ, регламентирующий точность состава при производстве стали Ст3пс — ГОСТ 380-2005, изданный еще в 1960 году. Его правила действуют как раз к сфере строительных сталей к которым и относится Ст3пс. Следование требованиям ГОСТа подтверждает соответствие химического состава и качества изделий (штампованные детали, трубы, проволока и т.п.).
Далее прилагается список главных условий производства:
- Изготавливается материал исключительно в мартеновских или бессемеровских печах.
- Видимые в обжатой заготовке невооруженным глазом — шероховатости, распады слоев и раковина посадки должны быть удалены.
- По просьбе заказчика сплав может поставляться в заранее обработанном термальным воздействием виде.
- Состав стали ни при каких обстоятельствах не изменяется без желания заказчика, и должен соответствовать вышеизложенному набору процентного содержания химических элементов.
Также подразумевается сохранение стандарта по толщине стали и ее рекомендуемых физических (прочность, сила воздействия коррозии, растяжение, текучесть, сопротивление и т.п.) и технических характеристик.
Цена на сталь БСт3пс
Выгодная стоимость на марку стали БСт3пс объясняется присутствием конкурентной среды, низкой наценкой и погрузкой с ведущих металлургических заводов напрямую, иногда минуя складирование на перевалочных пунктах. Компания Металлпро несут полную ответственность за химический состав поставляемой продукции и гарантирует качество поставки. Стоимость стали БСт3пс на складах города Москвы и Московской области формируется затратами на складское хранение и логистику, Компания Металлпро так же может осуществлять поставки стали БСт3пс напрямую с металлургического комбината, что дает преимущество нашим партнерам стабильно экономить деньги и развивать бизнес в широком формате.
Цена на сталь марки БСт3пс формируется персонально с каждой компанией, индивидуально оговариваются ежемесячные потребности и обсуждается форма оплаты. Складские услуги под заказные позиции и логистика до места производства так же формирую стоимость на сталь БСт3пс. Компания Металлпро ведет открытый диалог персонально с каждым своим клиентом, каждая сделка сопровождается персональным менеджером от стадии производства до поставки металлопроката заказчику. Полный контроль на любом этапе от оплаты до поставки на объект заказчика дает последнему полную картину.

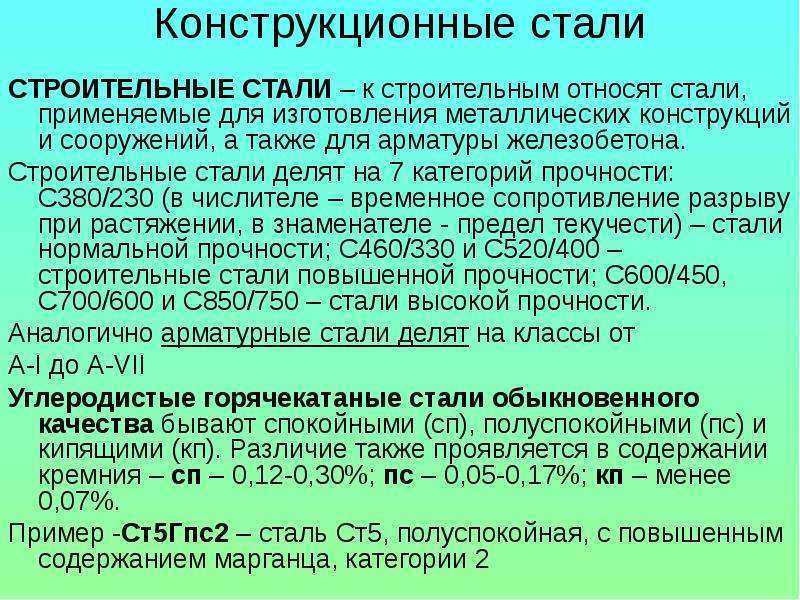

Состав и добавки
Для большинства типов конструкционной углеродистой стали доля содержания тех или иных веществ в составе сплава, как и методики их производства закреплены государственными нормативными документами. При этом в зависимости от метода получения и типа раскисления состав стального сплава обыкновенного качества может меняться. Например, пропорция Si в разных типах сплавов составляет:
- не более 0,05% для кп;
- в рамках 0,05–0,15% для пс (это стали с маркировкой Ст1пс, Ст2пс, Ст3пс и т.д);
- от 0,15 до 0,3% для сп.
Стальные сплавы обыкновенного качества с маркировкой Ст0 не должны содержать в составе кремний или марганец.
Химический состав
Расшифровка обозначения стали Ст3пс, звучит как материал с процентным содержанием углерода, не превышающим значение в 0,3%, но, несмотря на это, Ст3пс относится к разделу полуспокойных сталей. Название соответствует ГОСТу 380-2005, основной свод правил которого:
- СТ – буквы, с которых начинается название.
- Маркировочный номер обозначается цифрами в начале.
- Если содержание элементов марганца превышает 0,8% от общей массы – в названии должна присутствовать буква Г.
- Раскисление сплава обозначается сокращениями — пс, сп, кп.
Химический состав стали Ст3ПС
И если руководствоваться этими параметрами, получится что Ст3пс — это полуспокойная сталь с химическим раскислением происходящим в реакции с титановым или алюминиевым сплавом, ферросилициалюминием и ферросилицититаном. Это довольно распространенный тип стали отличающийся усредненными особенностями характеристик и небольшой ценой, стоящей между спокойным и кипящим сплавом.
Но помимо них в состав входят также:
| Элемент | Процентное содержание |
| Железо | 98% |
| Углерод | 0,14-0,22% |
| Марганец | 0,4-0,65% |
| Никель | Не больше 0,3% |
| Хром | Не больше 0,3% |
| Медь | Не больше 0,3% |
| Кремний | 0,05-0,15% |
| Мышьяк | Не больше 0,08% |
| Скандий | Не больше 0,05% |
| Фосфор | Не больше 0,04% |
| Азот | Не больше 0,008% |
