Сортамент арматуры и маркировка класса по гост 5781-82

Классы арматуры: сортамент продукции по прочности и механическим параметрам

Слово сортамент (или сортимент), на французском языке звучит как assortir и обозначает «выбирать», т. е. разбирать по сортам в соответствии с типичными характеристиками.

Арматура различается по разным параметрам, таким как габариты, профиль и материал для изготовления.

К таким параметрам принадлежат:

  • материал, используемый для изготовления продукции;
  • габариты арматуры, такие как размер, диаметр, тип поверхности;
  • профиль.

На заметку! Упаковывание продукции осуществляется согласно ее классификации по диаметру. Арматурный металлопрокат до 10 мм отпускают в бухтах, а свыше этого параметра фасуют прутьями определенной длины.

Арматуру используют в строительных работах в виде стержней, сетки, проволоки или каркаса. Исходя из предназначения, ее разделяют на конструктивную, анкерную, монтажную или рабочую. При этом учитывается наличие или отсутствие натяжения, а также необходимость усилить конструкцию на определенном участке. Усиление может быть продольным или поперечным.

Маркируют и классифицируют арматуру и по другим характерным признакам, но в первую очередь во внимание берут диаметр арматуры, а также степень прочности, гибкости и механические характеристики. Условным обозначением в маркировке сортамента служат заглавные буквы А (реже В) с определенным индексом, который указывает на соответствие арматуры отдельному классу. Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье

Основные и наиболее популярные классы арматуры в строительстве рассмотрим в данной статье.

Арматура делится на несколько классов, каждый из которых имеет собственную характеристику.

Показатели для расчета

Для максимально точного расчета длины анкеровки армирующих элементов во внимание принимают следующие данные:

  • сечение арматуры;
  • вид профиля;
  • марку бетона;
  • длину конструкции и глубину укладки армирующих элементов;
  • метод заделки стержней;
  • напряжение в месте сцепления.

Быстро произвести расчет величины позволяет таблица. В ее состав могу входить разные показатели. Подобные таблицы входят в состав программ для расчета анкеровки на ПК. Использование таких методик приемлемо для непрофессионального строительства. В профессиональной сфере так проводят предварительные расчеты. Окончательный показатель рассчитывают по формулам.

Для проведения расчетов с использованием формул необходимо иметь инженерное образование и опыт в сфере строительства. Начинающие строители могут:

  • воспользоваться услугами профильных компаний;
  • определить приблизительное значение при помощи таблиц, графиков и программ.

Цена арматуры за тонну и за метр: составляющие стоимости

На формирование цены любого изделия влияет несколько факторов. Это касается и арматуры. Различную стоимость имеют гладкие и рифленые стержни, ведь производство последних предполагает более трудоемкий и длительный процесс. Чем сложнее технология, тем выше и цена готового изделия.

Стоимость арматуры зависит от ее вида, прочности, пластичности и качества

На формирование стоимости также оказывают влияние прочность и пластичность материала. Для повышения этих показателей в сплав добавляют кремний или хром, а для гибкости – марганец. Текучесть стали тоже имеет значение.

Помимо этого, формирование цены зависит от качеств, указанных в маркировке. Например, дополнительно придется заплатить за арматуру с меткой Т, обозначающей термоупрочнение, или К, что свидетельствует об устойчивости к коррозии.

Чем больший объем приобретаемой продукции, тем выгодней цена

Производители действуют по такому принципу: чем выше продажи, тем лучше. Именно поэтому объем приобретаемой продукции существенно влияет на ее стоимость. Соответственно, цена арматуры за 1 метр будет намного выше, чем товар, приобретенный в тоннах.

На тот факт, сколько стоит метр арматуры, влияет и сезонность проведения работ, так как любая стройка зависит от погодных условий. Поэтому в осенне-зимний период цена на арматуру, как и на другие виды строительных материалов, значительно падает. Именно этот период считается наиболее оптимальным для приобретения товара, но при этом следует побеспокоиться о соответствующем его хранении.

Арматура является важным материалом в современном капитальном строительстве. Это вид металлопроката имеет ряд серьезных качественных характеристик и эксплуатационных требований, регламентированных ГОСТом. Они отображаются в специальных таблицах и нормативах, именуемых сортамент арматуры. Знание его основных показателей и умение проводить правильные расчеты помогут не только приобрести качественный товар, но и значительно сократить затраты на его покупку.

Классификация и сортамент

1.1. В зависимости от механических свойств арматурная сталь подразделяется на классы А-I(А240), А-II (А300), А-III (А400); А-IV (А600), А-V (А800), А-VI (А1000).

1.2. Арматурная сталь изготовляется в стержнях или мотках. Арматурную сталь класса А-I(А240) изготовляют гладкой, классов А-II (А300), А-III (А400), А-IV (А600), А-V (А800) и А-VI(А1000) – периодического профиля.

По требованию потребителя сталь классов А-II (А300), А-III (А400), А-IV (А600) и А-V (А800) изготовляют гладкой.

1.1; 1.2. (Измененная редакция, Изм. № 5).

1.3. Номера профилей, площади поперечного сечения, масса 1 м длины арматурной сталигладкого и периодического профиля, а также предельные отклонения по массе дляпериодических профилей должны соответствовать указанным в табл. 1.

1.4. Номинальные диаметры периодических профилей должны соответствоватьноминальным диаметрам равновеликих по площади поперечного сечения гладких профилей.

Таблица 1

(Измененная редакция, Изм. № 3).

1.5. Масса 1 м профиля вычислена по номинальным размерам при плотности стали, равной 7,85 • 103 кг/м3 . Вероятность обеспечения массы 1 м должна быть не менее 0,9.

(Измененная редакция, Изм. № 3).

1.6. Предельные отклонения диаметра гладких профилей должны соответствовать ГОСТ2590-88 для обычной точности прокатки.

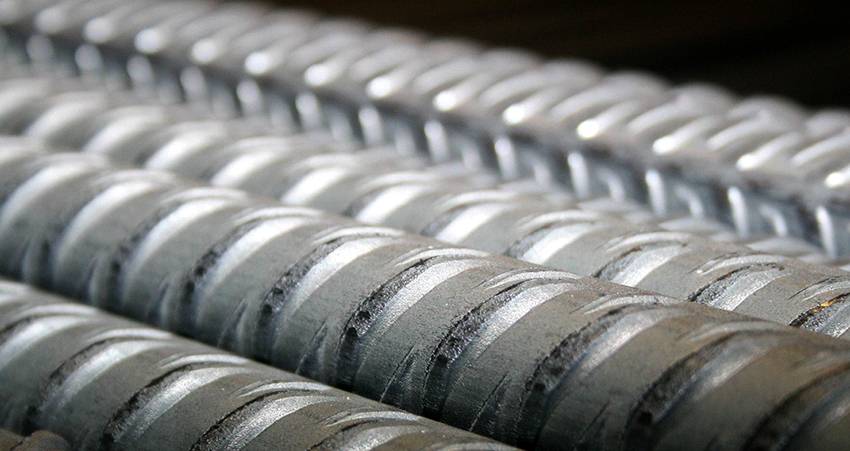

1.7. Арматурная сталь периодического профиля представляет собой круглые профили сдвумя продольными ребрами и поперечными выступами, идущими по трехзаходной винтовойлинии. Для профилей диаметром 6 мм допускаются выступы, идущие по однозаходнойвинтовой линии, диаметром 8 мм – по двухзаходной винтовой линии.

1.8. Арматурная сталь класса А-II (А300), изготовленная в обычном исполнении, профилем, приведенным на черт. 1а, и специального назначения Ас-II (Ас300) профилем, приведенным начерт. 2а, должна иметь выступы, идущие по винтовым линиям с одинаковым заходом на обеихсторонах профиля.

Сталь класса А-III (А400), изготовляемая профилем, приведенным на черт. 1б, и классов А-IV (А600), А-V (А800), А-VI (А1000) профилем, приведенным на черт. 1б, 2б, должна иметь выступы по винтовым линиям, имеющим с одной стороны профиля правый, а с другой – левыйзаходы.

Арматурную сталь специального назначения класса Ас-II (Ас300) изготовляют профилями, приведенными на черт. 1а или 2а.

Профиль, приведенный на черт. 2а, специального назначения изготовляется по согласованию изготовителя с потребителем. Форма и размеры профилей, приведенных на черт. 2а и б, могут уточняться.

Черт. 1

Черт. 2

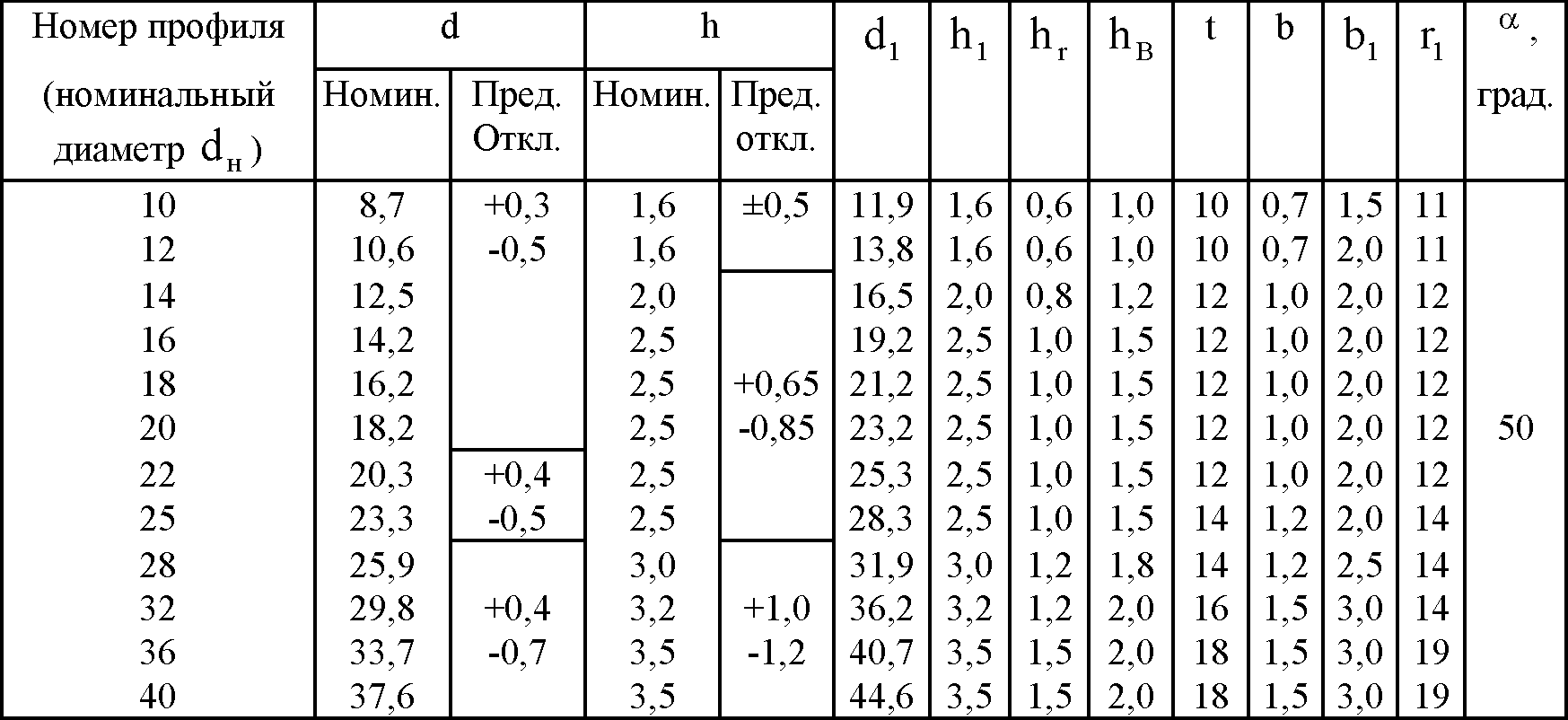

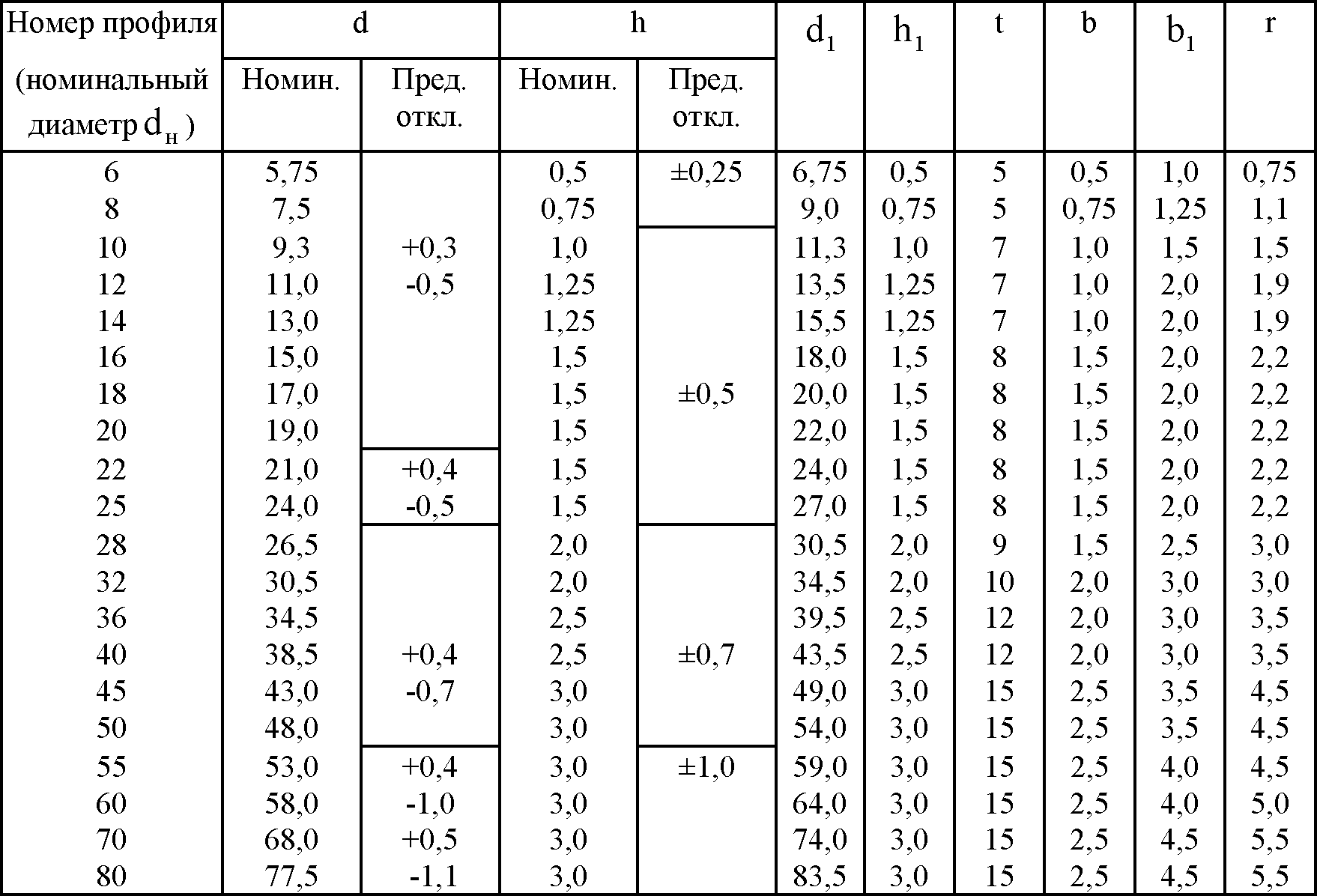

1.9. Размеры и предельные отклонения размеров арматурной стали периодического профиля,изготавливаемого по черт. 1а и б, должны соответствовать приведенным в табл. 2, а по черт. 2аи б – приведенным в табл. 3.

Таблица 2

Размеры, мм

Примечание. По требованию потребителя предельные отклонения размера d1 не должны превышать предельных отклонений d плюс удвоенные предельные отклонения h.

Таблица 3

Размеры, мм

1.10. Относительные смещения винтовых выступов по сторонам профиля, разделяемыхпродольными ребрами, не нормируются.

Размеры, на которые не установлены предельные отклонения, приведены для построения калибра и на готовом профиле не проверяются.

1.11. Овальность гладких профилей (разность наибольшего и наименьшего диаметров водном сечении) не должна превышать суммы плюсового и минусового предельных отклоненийпо диаметру.

1.9. – 1.11. (Измененная редакция. Изм. № 3).

1.12. Арматурную сталь классов А-I (А240) и А-II (А300) диаметром до 12 мм и класса А-III (А400) диаметром до 10 мм включительно изготовляют в мотках или стержнях, большихдиаметров – в стержнях. Арматурную сталь классов MV (А600), А-V (А800) и А-VI (А1000)всех размеров изготовляют в стержнях, диаметром 6 и 8 мм изготовляют по согласованиюизготовителя с потребителем в мотках.

1.13. Стержни изготовляют длиной от 6 до 12 м:

мерной длины;

мерной длины с немерными отрезками длиной не менее 2 м не более 15% от массы партии;

немерной длины.

В партии стержней немерной длины допускается наличие стержней длиной от 3 до 6 м не более 7% от массы партии.

По согласованию изготовителя с потребителем допускается изготовление стержней от 5 до 25 м.

1.14. Предельные отклонения по длине мерных стержней должны соответствоватьприведенным в табл. 4.

Таблица 4

Стержни повышенной точности изготовляют по требованию потребителя.

1.15. Кривизна стержней не должна превышать 0,6% измеряемой длины.

Примеры условных обозначений.

Арматурная сталь диаметром 20 мм, класса А-II (А300):

20-А-11 ГОСТ 5781-82

Арматурная сталь диаметром 18 мм, класса А-I (А240):

18-А-1 ГОСТ 5781-82

В обозначении стержней класса А-II (А300) специального назначения добавляется индекс с: Ас-II (Ас300).

(Измененная редакция, Изм. №4).

Как определить площадь арматуры: таблица расчетов

Площадь сечения арматуры – один из важнейших параметров, обуславливающих прочность. Чем выше предполагаемая нагрузка, тем должна быть больше площадь. Чтобы узнать эти данные, нужно обратиться к продавцу-консультанту или прочитать паспорт изделия. Если же изделие приобретается со вторых рук, то придется сделать расчет самостоятельно. Для этого необходимо следовать таким указаниям:

  1. Измерить диаметр. Поможет штангенциркуль. Необходимо учесть, что результат может быть некруглой единицей, поэтому его округляют, руководствуясь математическими правилами.
  2. Определить площадь сечения арматуры по его диаметру, используя специальную таблицу. С ее помощью можно вычислить, сколько весит 1 метр арматуры и сколько метров в тонне арматуры.

Таблица сортамента арматуры, вес 1 метра и диаметр.

Поперечное сечение, площадь, см²Диаметр арматуры, ммМасса погонного метра арматуры, гСколько арматуры в тонне, м
0,28362224505
0,50383952532
0,785106171620
1,131128881126
1,54141210826
2,01161580633
2,64182000500
3,14202470405
3,8222980336
4,91253850260
6,16284830207
8,04326310158
10,18367990125
12,58409870101
15,48451248080

Благодаря таблице можно с легкостью определить и другие данные, например, сколько метров в тонне арматуры 12 мм. Ищем в графе диаметра показатель 12 и находим соответствующую величину в графе длины. Этот параметр равен 1126 м.

Самостоятельный расчет площади арматуры, онлайн-калькулятор

При отсутствии таблицы нужно самостоятельно измерить диаметр. Допустим, он равен 6 мм, этот показатель делим на 2, чтобы узнать радиус. Получаем результат – 3 мм, возводим его в квадрат – 9 мм. Полученное число необходимо умножить на постоянную величину площади круга Пи, равную 3,14. Результат расчетов – 28,26 мм² или 0,2826 см². Этот показатель самостоятельного вычисления соответствует данным, содержащимся в таблице.

Такой способ определения площади сечения идеально точен, если стержни арматуры гладкие. Для прутьев с рифленой поверхностью расчеты выглядят несколько сложнее. Такие изделия имеют площадь большего размера и обладают высшей степенью сцепления с бетонным раствором, что делает их незаменимыми в сооружении железобетонных каркасов. Процесс расчета включает следующие этапы:

Если нет таблицы сортамента, то для расчета площади арматуры можно воспользоваться онлайн-калькулятором

  1. Вычисление общего показателя диаметра. Для этого делаются два замера – на ребристой поверхности и в узкой углубленной части. Чтобы результат был более точным, измерения лучше провести дополнительно в нескольких разных местах.
  2. Определение среднего арифметического путем сложения показателей и деления полученной суммы на 2.
  3. После вычисления диаметра площадь сечения арматуры определяется описанным выше способом, по формуле: S=π*r², где S – площадь; π – постоянная величина 3,14; r – радиус.

Компьютерные программы и интернет-технологии значительно упрощают процесс вычисления площади сечения арматуры. Калькулятор-онлайн позволяет сделать это за считаные минуты. Достаточно ввести показатели в нужные ячейки, чтобы моментально получить готовый результат.

Чтобы рассчитать площадь арматуры самостоятельно необходимо воспользоваться формулой: S=π*r²

Правила приемки

3.1. Арматурную сталь принимают партиями, состоящими из профилей одного диаметра,одного класса, одной плавки-ковша и оформленными одним документом о качестве.

Масса партии должна быть до 70 т.

Допускается увеличивать массу партии до массы плавки-ковша.

3.2. Каждая партия сопровождается документом о качестве по ГОСТ 7566-81 сдополнительными данными:

номер профиля; класс;

минимальное среднее значение x~ и среднеквадратические отклонения S в партии величин

σT0,2) и σB

результаты испытаний на изгиб в холодном состоянии;

значения равномерного удлинения для стали класса А-IV (А600), А-V (800), А-VI (А1000).

3.3. Для проверки размеров и качества поверхности отбирают:

при изготовлении арматурной стали в стержнях – не менее 5% от партии; при изготовлении в мотках – два мотка от каждой партии.

(Измененная редакция, Изм. № 3).

3.4. Для проверки химического состава пробы отбирают по ГОСТ 7565-81.

Массовую долю алюминия изготовитель определяет периодически, но не реже одного раза в квартал.

3.5. Для проверки на растяжение, изгиб и ударную вязкость от партии отбирают два стержня.Для предприятия-изготовителя интервал отбора стержней должен быть не менее половины

времени, затраченного на прокатку одного размера профиля одной партии.

(Измененная редакция, Изм. № 3).

3.6. При получении неудовлетворительных результатов испытаний хотя бы по одному изпоказателей повторные испытания проводят по ГОСТ 7566-81.

Коррозия

За поверхностью бетонной конструкции надо ухаживать, вовремя ликвидировать появляющиеся трещины.

Из-за способности железа реагировать с кислородом, изделия из стали по своей природе чувствительны к атмосфере. Взаимодействие между ней и кислородом воздуха вызывает процесс окисления, чаще называемый ржавчиной или коррозией.

Поверхностная ржавчина арматуры, которая находится внутри конструкции, не влияет на её свойства. Этому препятствует щелочная среда. Она может даже увеличить связь стержня с бетоном. Однако длительный процесс окисления поверхности (при доступе воздуха) может в конечном итоге привести к внутренней коррозии, что неизбежно ослабит стальной пруток.

Стойкость арматуры к коррозии определяется химическим составом стали, способом производства, обозначается литерой К. В этом случае арматура производится из нержавеющей стали. В частном строительстве использовать такие прутки нерационально.

Дело не только в стоимости. Повреждение поверхности металлическими стропами, трением об сталь кузова создаёт очаги коррозии.

Чёрный арматурный металл защищают горячим цинкованием или покрытием эпоксидными смолами.

Состояние поставки

Область, где частного застройщика почти всегда ждут неприятные открытия.

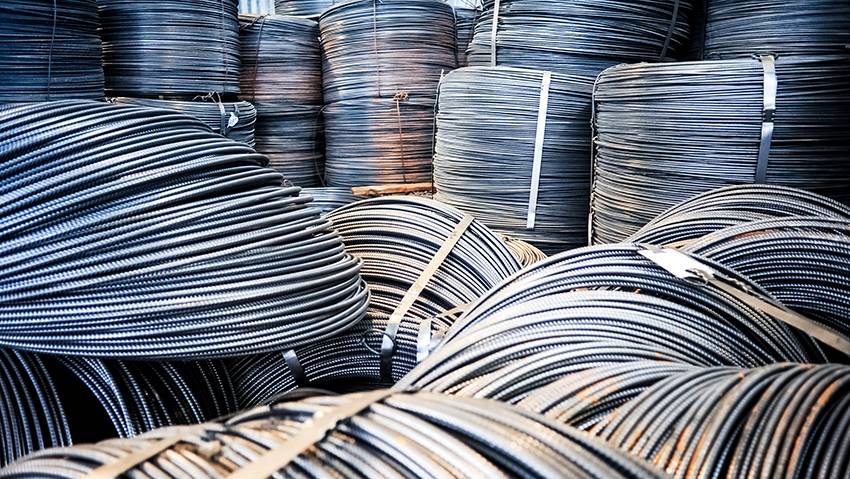

Арматура поставляется в мотках (толщиной до 22 мм) и прутках. Моток должен состоять из одного, максимум двух отрезков.

Длина стержней: 6 – 18 м. Прутки по стандарту 34028-16 бывают мерной длины (МД), мерной с немерной (МД1), немерной (НД, 6 – 12 м). В поставке МД1 допускается не более 3% немерных прутков с длиной не менее 2 м.

Прутки немерной длины стоят дешевле. Но вероятность обмана здесь достаточно велика. Если нет возможности посчитать и промерить каждый пруток, вы заплатите больше. Учитывайте и то, что за счёт нахлёста отдельных прутков расход арматуры увеличится.

Мотки должны разматываться свободно, нахлёст витков не мешать размотке.

Таблица веса арматуры

Узнать, какую массу имеет изделие – арматура 12 вес 1 метра, можно из таблиц, в которых указываются:

  • масса одного погонного м изделия;
  • количество метров проката в одной тонне;
  • диаметр проката в миллиметрах;
  • площадь сечения прутков в сантиметрах квадратных;
  • класс стали, используемой в производстве.
СортаментМасса 1 метра
Масса (теоретич.), кг.Предельн. отклонения, %
60,222+9 / -7
80,395
100,617+5 / -6
120,888
141,21
161,58+3 / -5
182,0
202,470
222,980
253,850
284,830
326,310+3 / -4
367,990
409,870
4512,480

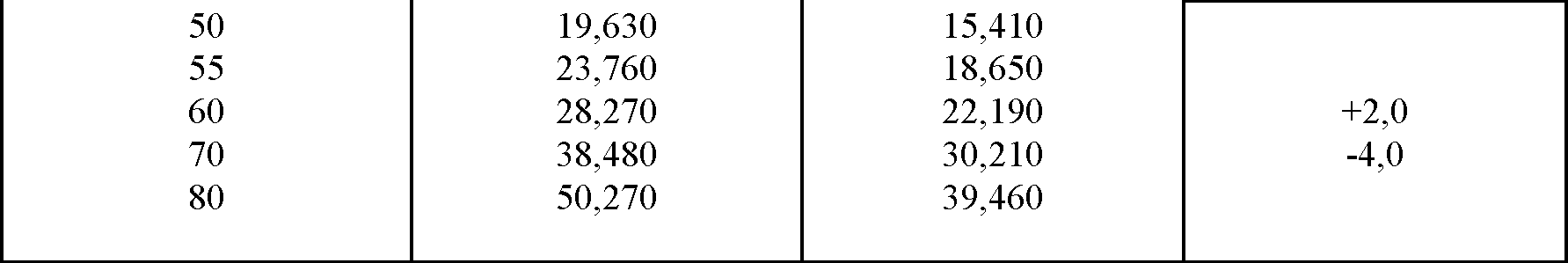

5015,410+2 / -4
5518,650
6022,190
7030,210
8039,460

В большинстве случаев, используя таблицу, вы сможете найти искомую величину. Если же определить вес арматуры 16 мм за метр таблица не помогла, можно прибегнуть к использованию онлайн-калькулятора по размеру для проведения расчетов. Для его применения необходимо знать следующие параметры: диаметр проката, длину прутков и их количество. Калькулятор посчитает массу общую и для одного стержня, общую длину прутков, объем в кубометрах. Существуют также калькуляторы, которые основываются на справочных данных при подсчете. Чтобы воспользоваться ими, нужно знать ГОСТ, по которому изготовлен прокат, материал изготовления и сортамент (наименование проката). Существуют так же товары, для которых данный инструмент не пригоден, один из таких продуктов — сетка кладочная, страницу которой можно найти тут.

Классы арматуры

С 2021 года действует новый стандарт ГОСТ 34028-2016. Изменено не только обозначение классов (1). Старая маркировка по ГОСТ 5781-82: А-I, А-II, А-III, А-IV, А-V, А-VI.

Таблица 1. Последние позиции – канатная арматура.

Изменения произошли также в таких показателях.

  • Поверхностном покрытии арматуры.
  • Маркировке.
  • Испытаниях на изгиб-разгиб.
  • Классы не привязаны к определённой марке стали. Рекомендуется только её химический состав. Это позволяет гибко реагировать и внедрять новации отечественной и зарубежной сталелитейной промышленности.
  • Введён прямой запрет на производство арматуры из рельсов, листовых обрезков.
  • Разрешается выпуск арматуры с формой профиля, отличной от 4-х стандартных.

Теперь вместо ничего не говорящих римских цифр за литерой А: I, II, III указан предел текучести: 240, 300, 500. Цифры обозначают прочностные характеристики: предел текучести в Н/мм2. Это предельная нагрузка, после небольшого превышения которой начинается необратимая пластическая деформация, проще – разрушение.

Чем выше этот показатель, тем прочнее арматура.

Для наглядности рекомендуемые замены сведены в таблицу 2.

Таблица 2

Ещё одна цель изменений в стандарте – максимально сблизить отечественные и европейские требования.

Особенности маркировки строительной арматуры

Арматурный прокат востребован во многих сферах, поэтому выпускается в обширном ассортименте. Каждый производитель обязан наносить на продукцию определенную маркировку, которая отражает физико-механические свойства и эксплуатационные качества изделий.

Для чего нужна арматура?

Бетон не зря считается одним из самых прочных и долговечных строительных материалов. Он прекрасно выдерживает нагрузку на сжатие, но слабо противостоит растягивающим или сдвигающим нагрузкам. Из-за этого конструкция может быстро потрескаться или разломиться.

Для улучшения качественных характеристик уже много лет используется железобетон. Это своеобразный сплав металла и искусственного камня. Сначала в опалубке формируется каркас из стальных стержней – арматуры. А затем уже заливается бетон. Получившееся сооружение обладает всем необходимым набором свойств: прочное, при этом достаточно пластичное, выдерживает почти все виды деформационных нагрузок, включая вибрацию, изгиб и тому подобное.

Описание строительной арматуры будет неполным, если мы не перечислим сферы использования стальных изделий. Это:

1. Строительство жилых мало- и многоэтажных домов (фундамент, монолитные стены, перекрытия), промышленных зданий, сложных сооружений специального назначения (причалы, гидроэлектростанции, метрополитен).

2. Возведение различных опорных и защитных конструкций (теплицы, опоры для трубопроводов, колонны).

3. Устройство стяжки, укрепление штукатурки.

4. Производство железобетонных изделий фасонного типа (кольца, трубы, плиты перекрытий, балки, фундаментные блоки).

5. Формирование дорожного полотна, тротуаров, аэродромных взлетных полос и др.

Читаем символы маркировки

Символьный код арматурного проката начинается с литеры:

  • А – горячекатаная или холоднокатаная (термоупрочненная) продукция;
  • В – холоднодеформированная;
  • К – канаты.

Далее идет указание на класс арматуры в виде цифрового набора от А240 до А1000, что обозначает индекс текучести стали в МПа. Чем выше показатель, тем прочнее и надежнее изделия.

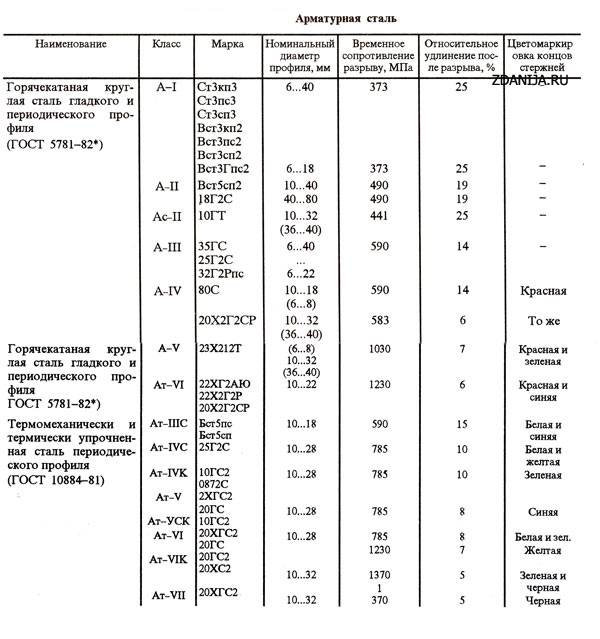

Выделяют следующие серии арматурного проката:

1. А240 или А1 – производится из стали марок Ст3СП, Ст3ПС, Ст3КП, классифицируется как монтажные пруты с гладким профилем диаметром от 4 до 40 мм.

2. А300 или А2 – изготавливается из металла серии СТ5СП(пс) или СТ18Г2С, относится к рабочим изделиям с рифленой поверхностью сечением 10-80 мм. В зависимости от диаметра производится в виде проволоки, свернутой бухтами либо стержнями длиной 6-12 м.

3. А400/А500 или А3– выпускается из стали марок 35ГС, 25Г2С, 32Г2Р. Это рабочая арматура периодического профиля сечением 6-40 мм. Производится также в серии «В» из металла методом холодного вытягивания. Это наиболее востребованная арматура для фундамента плитного, ленточного или свайного типа.

4. А600 или Ат4 – производится из низколегированной термоупрочненной (холоднокатаной) стали класса 80С, 20ХГ2Ц, предназначенного для сварных конструкций. Длина прутов классифицируется как мерная (пруты по 6, 9 и 11,7 м) или немерная (стержни и бухты до 12 м). Диаметр варьируется от 10 до 32 мм. Поверхность периодическая, серповидного типа.

5. А800 или Ат5 – изготавливается из металлического низколегированного сырья марки 23Х2Г2Т. Продукция выпускается в диаметре 6-40 мм и предназначена для формирования сварных каркасов в обычных и предварительно напряженных ЖБИ.

6. А1000 или А6 – из низколегированной стали классов 22Х2Г2АЮ, 22Х2Г2Р и 20Х2Г2СР. Отличительная черта – применение любого типа сварных работ без ограничений. Диаметр стержней варьируется от 6 до 32 мм.

Маркировка включает также указание на особые свойства продукции:

  • К – коррозионная стойкость. Изделия подвергаются процессам цинкования, гальванизации и другим, в результате которых на поверхности образуется защитная пленка, предотвращающая окисление.
  • С – соединение методом сварки.
  • Т – термомеханически упрочненная сталь.

После основных параметров указывается диаметр. К примеру, маркировка А500С Ø12 расшифровывается как арматура горячекатаная с индексом текучести 500 Мпа и периодическим профилем, предназначена для сварных работ, диаметр изделия – 12 мм.

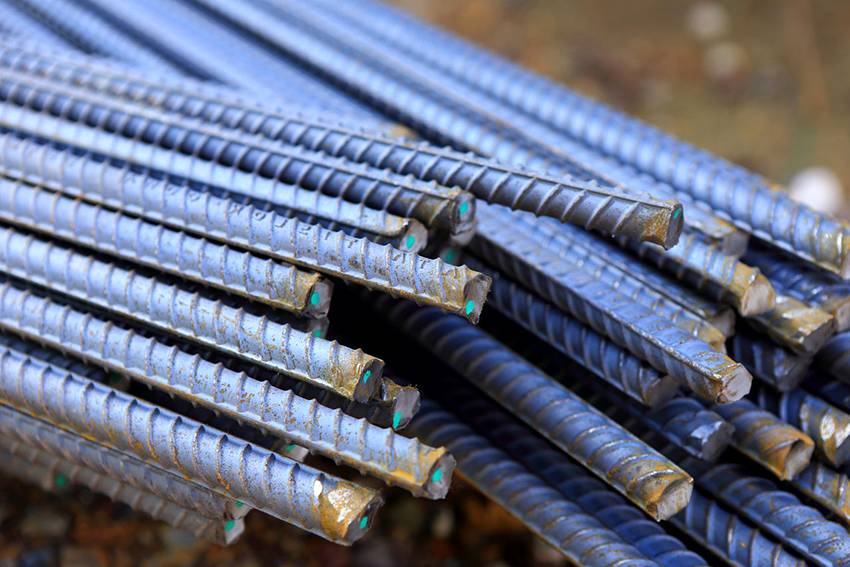

Для отдельных видов продукции ГОСТы требуют окрашивать концы прутов. Для разных классов применяются следующие цвета:

1. Для арматуры из низколегированной стали:

  • А4 – красный;
  • А5 – красный и зеленый;
  • А6 – красный и синий.

2. Для проката из термоупрочненного металла:

  • Ат3 – белый и синий;
  • Ат4 – белый и желтый;
  • Ат4К – зеленый;
  • Ат5 – синий;
  • Ат5СК – белый и зеленый;
  • Ат5К – желтый и зеленый;
  • Ат6 – желтый;
  • Ат6К – зеленый и черный.

ПРИЛОЖЕНИЕ 2 Обязательное

Настоящая методика распространяется на горячекатаный, ускоренно-охлажденный, термомеханически и термически упрочненный прокат периодического профиля, изготовленного в мотках или стержнях.

Методику применяют при оценке надежности механических свойств в каждой партии-плавке и стали в целом, контроля стабильности технологического процесса.

1. Для определения статистических показателей механических свойств (предела текучести физического sт или условного s0,2, временного сопротивления разрыву sв) используют контрольные результаты испытаний, называемые генеральными совокупностями.

2. Соответствие механических свойств проката требованиям нормативно-технической документации определяют на основании статистической обработки результатов испытаний, образующих выборку из генеральной совокупности. Все выводы, результаты и заключения, сделанные на основании выборки, относят ко всей генеральной совокупности.

3. Выборка – совокупность результатов контрольных испытаний, образующих информационный массив, подлежащий обработке.

В выборку входят результаты сдаточных испытаний проката одного класса, одной марки и способа выплавки, прокатанного на один или группы близких профилеразмеров.

4. Выборка, на основании которой производится расчет статистических показателей, должна быть представительной и охватывать достаточно длительный промежуток времени, но не менее трех месяцев, в течение которого технологический процесс не изменяют. При необходимости промежуток времени для выборки можно увеличить. Проверка однородности выборки – по нормативно-технической документации.

5. Количество партий-плавок в каждой выборке должно быть не менее 50.

6. При формировании выборки должно соблюдаться условие случайного отбора проб от партии-плавки. Оценку анормальности результатов испытаний проводят по нормативно-технической документации.

7. При статистической обработке определяют среднее значение , среднеквадратическое отклонение S каждой выборки (генеральной совокупности), среднеквадратическое отклонение внутри партии-плавки S, а также среднеквадратическое отклонение плавочных средних S1. Величина S1 определяют по формуле

Величины , S определяют по нормативно-технической документации.

8. Проверку стабильности характеристик и S проводят в соответствии с ОСТ 14-34.

9. Величина S определяется для ускоренно-охлажденной, термомеханически и термически упрочненной арматурной стали только экспериментальным методом, для горячекатаной – экспериментальным методом и методом размаха по формуле , где и Sw – соответственно среднее значение и среднеквадратическое отклонение распределения размаха по двум испытаниям от партии.

Минимальное значение S равно 1.

10. Определение величины S экспериментальным методом производят не менее чем на двух плавках для каждой марки стали, класса и профилеразмера проката путем случайного отбора не менее 100 проб от каждой плавки.

11. Величину минимального среднего значения прочностных характеристик sт (s0,2), sв) в каждой партии-плавке определяется из условия где t – величина квантиля 1,64 для вероятности 0,95.

12. Минимальное значение результатов испытаний на растяжение двух образцов (n = 2) каждой партии, подвергаемой контролю, должно быть не менее Хmin, определяемого по формуле

13. Для обеспечения гарантии потребителю механических свойств должны удовлетворяться следующие условия:

где Хiбр – браковочное значение sт (s0,2) и sв, указанное в соответствующей нормативно-технической документации.

(Введено дополнительно, Изм № 3).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР, Госстроем СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 17.12. № 4800

3. ВЗАМЕН ГОСТ 5.1459-72, ГОСТ 5781-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение ИТД, на который дана ссылка

Номер пункта

Обозначение ИТД, на который дана ссылка

Номер пункта

,

, ,

ОСТ 14-34-78

Приложение

5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ИЗДАНИЕ (ноябрь 2005 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в феврале 1984 г., июне 1987 г., декабре 1987 г., октябре 1989 г, декабре 1990 г. (5-84, 11-87, 3-88, 1-90, 3-91).

Функциональность

Для армирования сборного железобетона используется арматура до класса А600. Классы выше этого закладываются в напряжённые ЖБ конструкции.

Виды арматуры по назначению.

  • Рабочая (продольная и поперечная): принимает основные типы нагрузок в железобетонном изделии, диаметр определяется расчётами.
  • Монтажная (распределительная и конструктивная): для формирования объёмных каркасов, сеток.
  • Распределительная: обеспечивает правильное расположение рабочих стержней.
  • Конструкционная: не рассчитывается; устанавливается в местах, которые могут подвергаться случайным нагрузкам.
  • Анкерная: для формирования закладных элементов, в том числе захватных петель.

Расход арматуры всех видов в железобетонных конструкциях составляет от 50 до 80 кг на кубометр бетона, но не менее 8 кг. Расчёт необходимого количества для ленточного фундамента приведён ниже.

Расчёт

Для расчёта необходимого количества арматуры воспользуемся таблицей. (5)

Таблица 5

Проиллюстрируем алгоритм расчёта примером.

Необходимо определить массу стержней для ленточного фундамента 8 х6 м (периметр – 28 м). Ширина – 40 см, высота – 1 м. Из продольных, вертикальных, поперечных стержней формируется каркас (рис. 5).

Рис. 5

Расстояние между стержнями принимаем 30 см (при заглублении  в бетон на 5 см). Всего при метровой глубине – 4 ряда. Для указанной ширины достаточно 2 стержней. Итого 8 стержней. Длина арматуры 8 х 28 = 224 м. Диаметра 12 мм будет достаточно. Из таблицы 1 берём вес 1 м: 0,888 кг.

Продольная арматура: 224 х 0,888 = 199 кг.

Связь продольных и вертикальных рядов обеспечивает поперечная арматура с шагом 30 см. С учётом защитного слоя бетона 5 см длина поперечных стержней – 30 см. Используем арматуру 6 мм (0,222 кг).

При шаге сечения 30 см в нём разместится 4 стержня (по количеству рядов) по 30 см плюс 2 вертикальных стержня по 90 см. Всего 3 м. При шаге 30 см сечений будет 28/0,3 = 93, 3. Таким образом, 93,3 х 3 = 280 м.

Поперечная арматура: 280 х 0,222 = 62,16 кг

Итого арматуры: 199 + 62,2 = 261,2 кг.

Объём бетона:28 х 0,4 = 11,2 м3

Расход на 1 м3 бетона будет следующий.

Ø12 мм:199/11,2 = 17,8 кг.

Ø 6 мм: 62,2/11,2 = 5,6 кг.

Соединяется арматура сваркой или вязальной проволокой.

Точный расчёт производится в соответствии со СНиП 52-01-2003.

Композитная арматура

Вес арматуры

При выборе между или стальной и композитной арматурой надо помнить, что монолитность конструкции зависит от адгезии (сцепляемости) стержней с бетоном. Для стали это 0,18, композитных материалов – 0,03 МПа.

На практике это означает, что переменные нагрузки на конструкцию рано или поздно приведут к отрыву бетона от пластика.

Арматура с минеральной и органической (арамид) основами производятся по ГОСТ 31938-2012. В составе арматуры композитной полимерной (АКП) такие непрерывные волокна.

  • Стеклянное.
  • Базальтовое.
  • Углеродное.
  • Арамидное (кевларовое).

Обозначается вид соответственно: АСК, АБК, АУК, ААК. Есть и АКК – комбинированная композитная. Связаны они в прочную структуру термореактивными (полиэфирными, эпоксидными, фенольными) смолами.

Профиль периодический. Стандартные диаметры – от 4 до 32 мм, длина 0,5 – 12м. Она не гнётся, не сваривается. Но коррозионностойкая, не проводит электричество, не магнитная.

Специалисты относятся к ней с недоверием. Прежде всего, потому, что её производство можно организовать в гараже. Чёткого соблюдения технологических режимов в таких условиях добиться сложно.

В частном строительстве её применяют для армирования кладки. Особенно если раствор агрессивен: в нём есть сульфаты, хлориды (противоморозные добавки, ускорители). В неответственных конструкциях: ленточные фундаменты, опорные стенки, отмостки. Для армирования стяжки пола.

В продаже имеются готовые пространственные композитные каркасы. Типовые или на заказ по индивидуальным размерам.

Армирование АКП перекрытий, ригелей, ростверков требует серьёзного проектного расчёта. Выполнить его самостоятельно, на колене, вряд ли получится.

Но если есть желание попробовать, вам сюда: СП 295.1325800.2017 Конструкции бетонные, армированные АКП. Правила проектирования.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
