Снегоуборщик своими руками

Сравнительный анализ электрических и бензиновых снегоуборщиков — преимущества и недостатки

Рассмотрим особенности электрических и самоходных бензиновых снегоуборщиков.

Снегоуборочная бензиновая самоходная машина

Особое преимущество бензинового оборудования в мощности мотора. Модели подобных снегоуборщиков оснащаются двухтактными и четырехтактными двигателями. Бензиновое оборудование имеет корпус из металла, гусеничный привод, шнеково-роторное устройство и ковш забора снега. Вес бензинового агрегата составляет 60 кг. Такая техника может разбивать даже слежавшийся снег. Бензиновые модели – дорогостоящие и при этом экономичные в расходе топлива.

Бензиновая модель

Бензиновые модели могут различаться следующими нюансами:

• наличие нескольких шнеков;
• передвижение производится гусеницами или колесами;
• фары для работы в вечернее время.

Электрический снегоуборщик

Электрические модели имеют более доступную цену. Их легко передвигать и перевозить. Оборудование не нуждается в особом уходе. Резиновые накладки на лопастях шнека защищают покрытия дорожек и площадок от повреждения. Недостатком конструкции является неспособность самостоятельного перемещения. Такая техника особенно актуальна для уборки свежевыпавшего снега.

Плюсы электрических моделей:

• устройство работает относительно тихо;
• не нужно заправлять топливом;
• незначительный вес оборудования;
• отсутствует дым при работе;
• прекрасная эффективность и незначительные затраты.

Простой электрический вариант

Но есть и определенные минусы. Например, небольшая мощность, небольшой радиус воздействия и необходимость постоянно контролировать кабель.

Снегоуборщик своими руками – с чего начать

Для самостоятельного изготовления снегоуборочной машины своими руками нужно сначала определиться с типом устройства, исходя из конкретных потребностей. Можно собрать как одноступенчатую, так и двухступенчатую модель. Если вы проживаете в местах, где сильные снегопады – явление редкое, то достаточно будет машины шнековой конструкции. Для тех же, кто обитает в регионе с суровыми, «щедрыми» зимами, потребуется двухступенчатый шнекороторный снегоуборщик.

Выбор двигателя: электрический или бензиновый

По типу двигателя снегоуборочные машины бывают электрические и бензиновые. Машины с электрическим приводом предназначены для работ поблизости от дома и от розеток. Особенности электроприводных снегоочистителей в том, что они более экономичны при эксплуатации, но менее манёвренные. Бензиновые двигатели на снегоуборочных машинах считаются более универсальными, однако, их цена и расходы на обслуживание, соответственно, выше. Поэтому выбор снова будет зависеть от того, какой конкретно объем задач необходимо выполнять снегоочистителю.

Важно! Если вы выбрали вариант самодельного электрического снегоуборщика, то стоит учесть, что стандартный бытовой электрический провод при минусовой температуре воздуха становится ломким и теряет эластичность. Поэтому рекомендуется использовать шнуры типа ПГВКВ, КГ-ХЛ, SiHF-J или SiHF-O

Установка двигателя или использование мотоблока

Этап выбора двигателя можно пропустить в том случае, если вы приняли решение конструировать снегоуборщик на мотоблоке: эту роль будет выполнять сам агрегат.

Если же машина будет с бензиновым двигателем, то следует использовать двигатель внутреннего сгорания, который можно взять от старого мотоблока или газонокосилки. Достаточно будет рабочей мощности 6,5 л/с. Конструкция предусматривает установку двигателя на быстросъемную платформу, для того чтобы облегчить его обслуживание и ремонт при необходимости. Также рекомендуется сделать ручной запуск мотора двигателя, поскольку при установке генератора и аккумулятора значительно увеличится вес машины, что сделает ее менее маневренной и тяжелой в управлении.

Можно сконструировать снегоуборочную машину на электродвигателе. В таком случае стоит помнить, что данный вариант значительно ограничивает радиус работы машины. Кроме того, электроприводные двигатели боятся влаги, поэтому для них обязательна установка качественной гидроизоляции.

Инструкция по сборке снегоуборочной машины

Процесс сборки снегоуборщика на базе двигателя от бензопилы выглядит следующим образом:

1. Сначала нужно собрать раму и установить мотор. Раму варят из металлических труб. Лучше использовать сталь, так как алюминий в большей степени подвержен механическим нагрузкам. Для основы рамы используют трубы одного диаметра. При сварке нельзя оставлять зазоров, в которые будет забиваться снег.
2. К горизонтально расположенным трубам приваривают две вертикальных. Именно на них будет установлен мотор бензопилы. Первую горизонтальную трубу приваривают к крайней задней части продольных труб, а следующую на расстоянии в 20 см. Конечная конструкция должна иметь форму буквы «П».
3. В сформировавшуюся раму устанавливают мотор. Его фиксируют крупными болтами, либо приваривают. Все зависит от того, планируется ли мотор снимать в дальнейшем. Чтобы избежать вибраций во время работы техники, между мотором и рамой устанавливают резиновую прокладку.
4. Заводскую звездочку, входящую в цепь бензопилы заменяют малой звездочкой. Ее можно снять с любого мотоцикла или велосипеда.
5. Для изготовления шнека используют трубу длиной в 80 см. Если она будет меньше, то монтировать надежный привод не удастся. Лопасти шнека вырезают из листового металла. Сначала они должны иметь форму круга. Их ширина – 300 мм, а толщина 2 мм. В кругах проделывают отверстия диаметром 22 см и надрезают их. В дальнейшем они будут использованы для изготовления винтов. Подобную трансформацию должны претерпеть все 4 круга.
6. По центру вала приваривают 2 металлические пластины. Они должны располагаться параллельно друг другу.
7. Затем к валу приваривают изготовленные ранее винты. Их нужно уместить на отрезок вала длиной в 70 см. Свободная часть вала будет использована под монтаж привода.
8. Ковш собирают из металлических листов, которые закругляют с помощью цилиндра. Боковины шнека должны быть больше его основы на 7 см.
9. В верхней части листа делают надрез, в который будет выведена труба для выброса снега. Ее устанавливают под нужным углом, от которого зависит дальность выброса снега и приваривают. Рекомендуемый диаметр трубы – 15 см.
10. На вал надевают подшипники.
11. Проделывают в шнеке несколько отверстий и устанавливают в них трубу, фиксируют болтами.
12. Поверх трубы надевают ковш.
13. Звездочку устанавливают на участок вала, свободный от винтов.
14. К горизонтальным частям рамы приваривают ковш и шнек.
15. На привод надевают цепь, добиваются нужного натяжения.
16. Монтируют рукоятку. На нее выводят рычаги управления, кнопку включения и выключения.

При необходимости на рукоятку монтируют фонарь. Чаще всего используют автономную фару, работающую от батареек.

Как сделать своими руками самоходной снегоуборщик

Шаг 1

Для начала необходимо решить шнековый или шнеково-роторных механизм снегоуборщика больше подходит для предполагаемых работ. Это зависит от того, насколько большое количество снега необходимо убрать.

Шаг 2. Шнек

Шнек

Главной рабочей деталью снегоуборщика является шнек. Он состоит из приводного вала и прикрепленных к нему «режущих» колец. Вал обычно изготавливают из трубы ¾ дюйма. Ее длина должна соответствовать длине ковша. К ее концам привариваются цапфы, которые в дальнейшем послужат для установления вала в подшипники.

В случае с двухступенчатыми снегоуборщиками в центре трубы прицеплена металлическая пластинка (обычно 12 см на 27 см). Она переправляет снег в выпускной желоб. По бокам от нее к трубе прицеплены кольца, которые обычно изготавливаются из транспортерной ленты толщиной 10 мм.

Также их можно вырезать из двухмиллиметровой листовой стали.

Затем они привариваются к валу в виде сплошной спирали. Если машина шнеково-роторная, то бокам от центральной пластины.

Получается две сплошных спирали – справа и слева от пластины.
В двухступенчатых электро-снегоуборщиках спираль должна наклоняться к центру, чтобы при сгребании снега попадать на пластину, а затем в выпускной желоб.

Теперь шнек можно считать готовым.

Шаг 3. Ковш

Для изготовления самого ковша используют кровельное железо. Он должен закрывать шнек с трех сторон, но верхняя часть будет немного выдаваться вперед.

Ковш снегоуборщика

Боковые части можно делать из фанеры с десятимиллиметровой толщиной. В боковые части устанавливаются самоцентрирующиеся подшипники (например: закрытые подшипники 205). В них встраивается вал с шнеком.
Подшипники должны быть надежно защищены от попадания снега и воды.

Расстояние от краев спирали шнека и внутренней поверхности ковша должно быть примерно 2 см. Шнек не должен цепляться за ковш. В верхней части ковша вырезается отверстие для выпускного желоба. Для его изготовления можно использовать кусок обычной канализационной трубы диаметров 15 см.

Однако диаметр может быть и больше. Главное, чтобы он был больше ширины пластины, которая выбрасывает снег. В верхней части трубу изгибается и задает направление выпадения снега.

Шаг 4. Рама

Для того, чтобы обслуживать или снимать двигатель было легко, делается специальная рама, на которую он будет устанавливаться. Основа рамы имеет П-образную форму и сделана из металлических уголков.

Шаг 5. Колеса и лыжи

В производственных моделях для передвижения снегоуборщика обычно используют колеса, однако в самодельном варианте вполне подойдут лыжи. Она должны быть сделаны из металла и прикреплены по принципу обыкновенных санок, однако, на минимальном расстоянии от рамы.

Колеса и лыжи снегоуборщика

Если же использовать колеса, то протекторы должны иметь максимальное сцепление и устойчивость к морозам.

Шаг 6. Ручки

Ручки изготовляются из труб ½ дюйма и крепятся болтами к раме. Они должны быть удобны человеку, при перемещении снегоуборщика.

Шаг 7. Ротор

В двухступенчатых снегоуборщиках в конструкции шнека можно использовать не пластину, а усовершенствованный ротор. Он имеет форму четырех скрепленных прямоугольных пластин с осью посередине. Желательно, чтобы пластины имели ободки по краям, для того, чтобы лучше «забирать» снег.

Диаметр ротора должен соответствовать размерам ковша и не биться об него.

Шаг 8. Электродвигатель

В качестве двигателя могут использоваться простейшие электродвигатели мощностью около 1 кВт.
Двигатель должен быть изолирован от снега и воды. В противном случае, скорее всего, случится замыкание.

Шнур электропитания тоже должен быть без повреждений, а его длина должна обеспечивать необходимое расстояние между источников тока и снегоуборщиком.

Двигатель

Шаг 9. Соединение двигателя и шнека

Двигатель может соединяться с валом двумя способами: с помощью редуктора или ременной подачей. В первом случае ось вращения двигателя расположена перпендикулярно валу. Редуктор, соединяющий ось двигателя и вал, заставляет шнек вращаться в нужном направлении.

Такая конструкция более надежная и эффективная, но обычно не разборная и сложна в изготовлении. Второе случай предусматривает параллельное расположения оси двигателя и вала. Соединяются они между собой передаточным ремнем. Эта конструкция позволяет легко снимать и устанавливать двигатель, регулировать натяжение ремня.

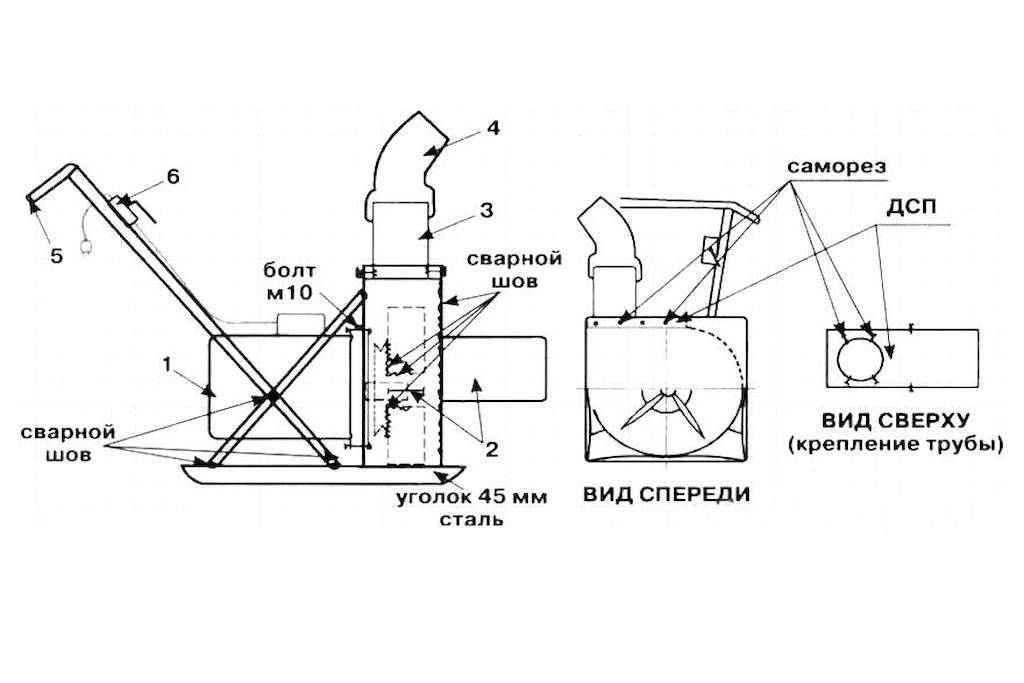

Ниже представлены примерные чертежи рамы и ковша. Размеры могут быть отрегулированы индивидуально.

Простой самодельный снегоуборщик на двигателе от мотоблока своими руками

Обилие снега во дворе и высокие цены на технику заставили участника FORUMHOUSE с ником Старик задуматься о необходимости создания простого снегоуборщика, такого, чтобы без токарных и сложных станочных работ — из хлама, которого у «самоделкиных» в сараях полно».

Такой снегоуборщик можно сделать «на коленке» в деревенском сарае.

Как он работает:

• чтобы подчистить снег с дорожек, агрегат нужно наклонить вперед;
• чтобы поэтапно очистить толстый слой снега, снегоуборщик необходимо откинуть назад.

Эту конструкцию легко сделать самоходной, поставив ее на широкую гусеницу.

https://youtube.com/watch?v=1ZvLj8XtLco

Выбираем тип двигателя

Перед тем, как сделать ручной снегоочиститель, необходимо понять, какой тип двигателя лучше выбрать — электрический или бензиновый.

Электродвигатель

Электрические агрегаты отличаются бесшумной работой и очень просты в обслуживании. Также они не требуют никаких расходных материалов. Единственное неудобство электрических аппаратов – это постоянно мешающий передвижению электрический кабель. Конечно же, можно использовать двигатель, работающий от аккумуляторных батарей, но время работы такого уборщика будет ограничено уровнем заряда АКБ. Поэтому, если вы собираетесь сделать электрический снегоуборщик, знайте, что работать он сможет только в пределах двора, то есть дальность передвижения агрегата будет ограничена длиной кабеля питания.

Бензиновый ДВС

Бензиновые уборщики снега – это мощные и довольно шумные агрегаты. Они справляются с толстыми снежными покровами, в том числе и обледенелыми. Бензиновые аппараты имеют преимущество перед электрическими, не только по мощности, но и по мобильности, поскольку не зависят от электрической сети. Благодаря этому агрегаты можно использовать для уборки снежных заносов на больших площадях, например, возле дворов частного сектора, во дворах многоэтажек, на тротуарах, на отдельных участках дороги и т.д. Но несмотря на перечисленные достоинства бензиновых аппаратов, у них есть и недостатки:

• требуется обслуживание двигателя;
• нужна регулярная заправка ГСМ;
• наличие выхлопных газов;
• высокий уровень шума при работе двигателя.

Виды снегоуборочной техники для дома своими руками

Снегоуборочные машины предназначены для механического удаления снежного покрова на требуемом участке. В их функции входит сбор снежной массы и откидывание ее к месту сбора. Двигатель, приводящий в действие машину, может быть электрическим или бензиновым. А саму снегоуборочную подразделяют на самоходную (с гусеничным или колесным приводом), с ручным управлением, одноступенчатую и двухступенчатую. Для самостоятельной сборки такой садовой техники можно использовать двигатель от бензопилы, электромотор или мотоблок, а также различные подручные материалы, которые наверняка имеются у каждого в хозяйстве. Перед тем как сделать снегоуборщик своими руками, следует ознакомиться с разновидностями такой техники и выбрать для себя приемлемый вариант. Выбор конструкции снегоуборщика зависит от многих факторов, одним из которых является площадь участка, который предполагается обрабатывать Электрические снегоуборщики способны очистить небольшие участки рядом с домом, например, крыльцо или неширокие дорожки. Для освобождения от снежного покрова территории внушительных объемов такой агрегат не подойдет. Кроме того, его работа не отличается эффективностью, если имеют место наледи или значительные сугробы. С другой стороны, подобная техника довольно компактна, легко управляется и удобна в хранении. С удалением большого количества снега с огромных территорий прекрасно справляются самоходные снегоуборочные машины на бензиновом двигателе. Передвигаясь самостоятельно, эти аппараты обладают отличной проходимостью и большой дальностью выброса. Техника имеет достаточно большие размеры, однако при работе абсолютно не нуждается в применении физических усилий.

Перед тем как сделать ручной снегоуборщик своими руками, нужно иметь в виду, что несамоходные модели предназначены для уборки небольших участков от свежевыпавшего снега толщиной до 25-30 см. Их в основном используют для ежедневной очистки тротуаров, садовых дорожек и крыш плоской формы. Такие устройства достаточно маневренные, однако при удалении плотного слоя управлять техникой будет затруднительно, так как придется толкать не только аппарат, но и толщу снега перед ним. Полезный совет! Выполняя сборку несамоходной снегоуборочной машины для дома своими руками, следует использовать как можно более легкие детали, так как работать техника будет за счет усилий человека.

Изготовление самодельной снегоуборочной машины для дома своими руками — отличная возможность не тратиться на приобретение дорогостоящих моделей от ведущих производителей и в то же время избежать трудоемкой расчистки участка от снега с помощью лопаты. Кроме того, техника собственного изготовления станет предметом гордости любого хозяина загородного дома или дачи. Собрать самодельную снегоуборочную машину будет несложно, если иметь представление о принципе работы такой техники и ее устройстве. Для расчистки снега с поверхности дорожек и двора собственного дома достаточно будет собрать шнековую или роторную модель. Это несложные по устройству машины и изготовить их под силу каждому. Изготовление комбинированного самодельного снегоуборщика своими руками несколько сложнее, но при желании можно справиться и с этим.

Снегоуборочные машины могут быть как самоходными — на колесном или гусеничном ходу, так и несамоходными, для движения которых требуются усилия оператора Перед тем как сделать своими руками снегоуборочную машину, необходимо определиться с типом двигателя. Оснащая двигателем внутреннего сгорания, следует учесть, что это будет достаточно мощный агрегат, который сможет функционировать на любой поверхности вашего участка. Однако, комплектующие и топливо для него достаточно дорогостоящие. Кроме того, к недостаткам относят сложное техническое содержание такой техники. Что касается снегоуборочной машины своими руками с электродвигателем, то в этом случае можно использовать любой мотор от сравнительно мощного электрооборудования. Подойдет двигатель от триммера или электропилы. К достоинствам такой техники можно отнести доступность электроэнергии, к недостаткам — небольшой радиус действия. Чтобы охватить всю территорию потребуется наличие удлинителя или уличной проводки с несколькими розетками.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

• Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
• Из трубы делается вал, толщиной не менее 5 см.
• В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
• Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
• Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.

• В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

• Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
• Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
• Выбираем привод шнека.
• Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
• Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
• Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
• Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
• Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
• У короба на боках закрепить стаканы.
• Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.

• Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

• Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
• Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
• На конце вала приваривают звёздочку для смены скоростей.
• Звёздочку и вал соединяют с мотоблоком при помощи цепи.
• Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
• Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
• Ручка машины крепится болтами на продольные уголки.
• После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

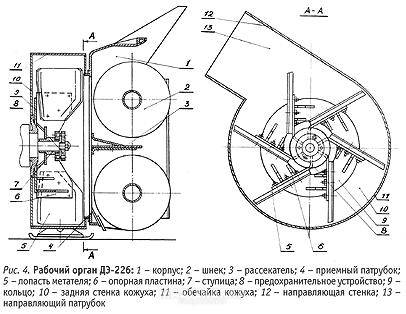

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Как выбрать и купить снегоуборщик для мотоблока

Но бывает и так, что, посмотрев инструкции и схемы как сделать снегоуборщик на мотоблок своими руками, вы пришли к выводу, что подобное занятие не для вас, и вам намного проще будет приобрести уже готовое устройство. Однако, цены снегоуборочных насадок на мотоблоки, как и их характеристики, заметно отличаются друг от друга. Сделать правильный выбор не всегда бывает просто. В качестве примера рассмотрим самые популярные варианты, который пользуются наибольшим спросом сегодня.

Сегодняшний рынок предлагает множество различных конструкций навесных снегоуборщиков для мотоблоков

Снегоуборщик для мотоблока Салют: характеристики и особенности

Снегоуборочная насадка на мотоблок Салют позволяет производить очистку поверхности земли от снега при температуре от -20 до +5°C. Рекомендована к использованию только на ровных поверхностях, и может быть приобретена в двух различных модификациях, которые отличаются друг от друга способом крепления к мотоблоку.

Основные технические характеристики и параметры:

• размеры – 600х640х820 мм;
• ширина захвата поверхности – 500 мм;
• максимальный слой снега, который может быть захвачен – 17 см;
• частота вращения шнека – от 1900 до 2100 об/мин;
• вес – 60 кг.

Принцип работы:

• действующая часть конструкции, шнек, вращаясь, подгребает снег на своем пути от краев к центру;
• специальные лопатки, расположенные в центре, продвигают снег в сопло корпуса;
• затем происходит отбрасывание снега в сторону.

Снегоочиститель для мотоблока Салют рекомендуется использовать на ровных поверхностях

В данной модели доступно достаточно много регулировок, в том числе дальность выброса снега, которую можно изменять при помощи козырька, а также частоты вращения двигателя. Кроме того, можно изменять направление выброса снега, поворачивая экран.

Установка снегоуборщика на мотоблок Салют производится следующим образом: подножка мотоблока отсоединяется, шплинт и ось крепления подножки вынимаются. На ровной поверхности снегоуборщик крепится на мотоблок. Для этого необходимо ввести сцепку в раму таким образом, чтобы болт с распорной втулкой вошел в паз сцепки. После этого сцепку соединить с корпусом снегоуборщика при помощи двух болтов, не затягивая их.

После этого необходимо надеть ремень привода снегоуборщика, предварительно сняв защитное покрытие шкива вала отбора мощность. Перемещая сцепку по балке, настроить взаиморасположение элементов таким образом, чтобы ремень был зацеплен ровно, без перекосов. После этого можно затянуть болты. Далее на место устанавливается защитное покрытие шкива вала отбора мощности и закрепляется.

Схема крепления навесного оборудования мотоблока Салют

Снегоуборщики МТД: какую модель лучше выбрать

Еще один популярные вариант избежать изготовления снегоуборочной насадки на мотоблок своими руками – приобрести спецтехнику производства МТД. На сегодняшний лень она считается одной из лучших, и имеет достаточно широкий выбор моделей, самые востребованные среди которых МТД-М 61, МТД-МЕ 66, МТД-640 и МТД-М56.

Ознакомившись с техническими характеристиками, а также основными задачами, которые призваны решать эти устройства, вы без труда определитесь, какой из вариантов лучший для вас. Например, модель М-61 отлично подходит для расчистки большой ровной поверхности, в то время как МЕ-66 больше ориентирована на сложные погодные условия и серьезные обледенелые сугробы.

Стоимость снегоуборщиков также разнится в зависимости от их предназначения. Так, самая бюджетная модель – М-56. Её стоимость колеблется в пределах 35-37 тыс. рублей. Немного дороже обойдется МЕ-61 – около 49 тыс. рублей. Средним вариантом можно считать М-61 – 44 тыс. рублей.

Снегоуборочная машина производства MTD

Устройство роторного снегоуборщика своими руками

Основными составляющими самодельного роторного снегоуборщика своими руками являются:

• двигатель внутреннего сгорания, оснащенный глушителем;
• топливный бак;
• трос управления дроссельной заслонкой.

Для изготовления всех элементов снегоуборщика необходимо будет наличие токарного станка. Его используют для того, чтобы подогнать все детали механизма до нужного размера. Если такого оборудования нет в наличии, изготовление ротора можно заказать в мастерской по имеющимся у вас эскизам.

Мероприятия по устройству роторного снегоочистителя можно разбить на несколько этапов:

• сборка шнекового механизма;
• изготовление ротора;
• монтаж корпуса;
• устройство каркаса.

Изготовив каждый узел отдельно, их собирают в одну конструкцию. Чтобы снегоуборочная машина имела презентабельный вид, ее после сборки окрашивают.

Устройство самодельного роторного снегоуборщика: А — корпус; Б — диск ротора; В — ступица; Г — лопатка; Д — кольцо; Е — дефлектор; Ж — скребок; З — кронштейн; И — нож; К — полозья; Л — брусок ручки; М — подкос; Н — поперечный брусок; О — брусок для двигателя; П — ручка

Изготовление комплектующих для роторного снегоуборщика

Технология изготовления шнекового механизма аналогична устройству шнека для снегоуборочной машины из бензопилы. В качестве винтовых лопастей можно использовать плотную (толщиной 10 мм) транспортерную ленту. Габариты шнекового узла должны соответствовать размерам на чертежах.

Ротор изготавливают из листового металла толщиной 2,5-3 мм. С помощью циркуля необходимо начертить на листе круг нужного диаметра и вырезать его болгаркой. Чтобы сделать лопасти, за основу берут заготовочную деталь от электродвигателя. Из листового металла формируют лопасти. Их приваривают на равноудаленном расстоянии друг от друга к стальному диску, соединенному со ступицей. Количество лопастей должно быть не менее четырех.

Каркас для снегоочистителя собирают, сваривая отрезки из металлического уголка в раму согласно имеющейся схеме. Все составляющие каркаса крепятся посредством болтового соединения.

Для самостоятельной сборки снегоуборочной машины можно использовать подручные материалы

Когда все составляющие снегоуборщика будут готовы, приступают к их сборке в единый агрегат. На роторный механизм насаживают вал шнека. Затем весь этот механизм фиксируют на каркасе с помощью болтов и прижимного кольца. Крепление ротора к раме производится посредством специальной скобы. В качестве снегоотбрасывателя для самодельного роторного снегоуборщика используют трубу из пластика диаметром 100 мм.

Преимущества комбинированных моделей снегоуборщиков

В сравнении со шнековыми агрегатами снегоуборочные машины комбинированного исполнения более эффективны в работе, так как нагрузку распределяет между собой и шнек, и ротор. Они обладают достаточной мощностью и могут справиться с очисткой территории от снежной толщи внушительного объема. Среди преимуществ самодельных роторных снегоочистителей выделяют:

• отличную маневренность и высокую производительность техники;
• в зависимости от используемого двигателя, дальность выброса снега может достигать 12 м;
• возможность регулировать ширину захвата снежного покрова;
• небольшой вес машины (до 20 кг) позволяет справиться с очищением придомового участка (в том числе и женщине);

Процесс очищения придомовой территории от снега

• возможность проведения ремонта снегоуборщика своими руками;
• невысокая стоимость материалов для изготовления всех комплектующих агрегата.

Самостоятельное изготовление роторной снегоуборочной машины довольно сложное и кропотливое дело. Если вы плохо разбираетесь в технике, не обладаете определенными навыками или не имеете необходимого инструмента, а купить заводскую модель пока не позволяют финансы, можно изготовить своими руками снегоуборочную лопату.

Полезные советы

1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.
5. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.
