Скобы омегообразные такелажные в Москве
Скобы омегообразные такелажные типа SAE с гайкой и шплинтом SAK PL

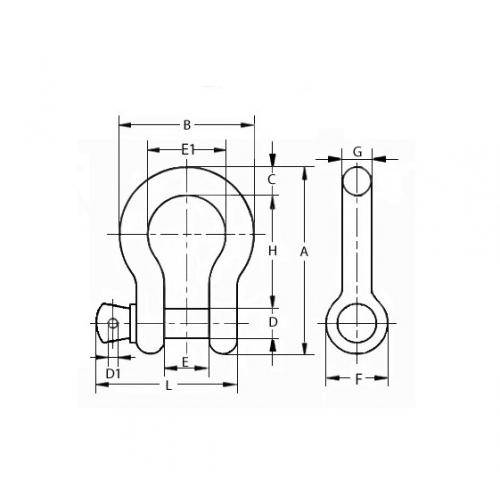

| Раб.нагрузка, тн | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | N, мм | Вес/шт, кг | Код |
| 0,50 | 11,9 | 7,85 | 28,7 | 6,35 | 19,8 | 15,5 | 32,5 | 46,7 | 6,35 | 0,05 | SAK05PL |
| 0,75 | 13,5 | 9,65 | 31,0 | 7,85 | 21,3 | 19,1 | 37,3 | 53,0 | 7,85 | 0,10 | SAK07PL |
| 1,00 | 16,8 | 11,2 | 36,6 | 9,65 | 26,2 | 23,1 | 45,2 | 63,0 | 9,65 | 0,15 | SAK10PL |
| 1,50 | 19,1 | 12,7 | 42,9 | 11,2 | 29,5 | 26,9 | 51,5 | 74,0 | 11,2 | 0,22 | SAK15PL |
| 2,00 | 20,6 | 16,0 | 47,8 | 12,7 | 33,3 | 30,2 | 58,5 | 83,5 | 12,7 | 0,36 | SAK20PL |
| 3,25 | 26,9 | 19,1 | 60,5 | 16,0 | 42,9 | 38,1 | 74,5 | 106 | 17,5 | 0,76 | SAK32PL |
| 4,75 | 31,8 | 22,4 | 71,5 | 19,1 | 51,0 | 46,0 | 89,0 | 126 | 20,6 | 1,23 | SAK47PL |
| 6,50 | 36,6 | 25,4 | 84,0 | 22,4 | 58,0 | 53,0 | 102 | 148 | 24,6 | 1,79 | SAK65PL |
| 8,50 | 42,9 | 28,7 | 95,5 | 25,4 | 68,5 | 60,5 | 119 | 167 | 26,9 | 2,57 | SAK85PL |
| 9,50 | 46,0 | 31,8 | 108 | 29,5 | 74,0 | 68,5 | 131 | 190 | 31,8 | 3,75 | SAK95PL |
| 12,00 | 51,5 | 35,1 | 119 | 32,8 | 92,5 | 76,0 | 146 | 210 | 35,1 | 5,31 | SAK120PL |
| 13,50 | 57,0 | 38,1 | 133 | 36,1 | 94,0 | 84,0 | 162 | 233 | 38,1 | 7,18 | SAK135PL |
| 17,00 | 60,5 | 41,4 | 146 | 39,1 | 98,5 | 92,0 | 175 | 254 | 41,1 | 9,43 | SAK170PL |
| 25,00 | 73,0 | 51,0 | 178 | 46,7 | 127 | 106 | 225 | 313 | 57,0 | 15,40 | SAK250PL |
| 35,00 | 82,5 | 57,0 | 267 | 69,0 | 184 | 145 | 327 | 453 | 79,5 | 44,61 | SAK550PL |
| 85,00 | 127 | 82,5 | 330 | 76,0 | 200 | 165 | 367 | 546 | 92 | 70,00 | SAK850PL |
| 120,00 | 133 | 95,5 | 372 | 92,0 | 229 | 203 | 419 | 626 | 105 | 120,0 | *SAK1200PL |
Скобы омегообразные такелажные типа SAE со шплинтом SAK P
| Раб.нагрузка, тн | A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | H, мм | I, мм | M, мм | N, мм | Вес/шт, кг | Код |
| 0,33 | 9,65 | 6,35 | 22,4 | 4,85 | 15,2 | 14,2 | 24,9 | 37,3 | 4,06 | 28,4 | 4,85 | 0,03 | SAK03P |
| 0,50 | 11,9 | 7,85 | 28,7 | 6,35 | 19,8 | 15,5 | 32,5 | 46,7 | 4,85 | 35,1 | 35,1 | 0,05 | SAK05P |
| 0,75 | 13,5 | 9,65 | 31,0 | 7,85 | 21,3 | 19,1 | 37,3 | 53,0 | 5,60 | 42,2 | 7,85 | 0,09 | SAK07P |
| 1,00 | 16,8 | 11,2 | 36,6 | 9,65 | 26,2 | 23,1 | 45,2 | 63,0 | 6,35 | 51,5 | 9,65 | 0,14 | SAK10P |
| 1,50 | 19,1 | 12,7 | 42,9 | 11,2 | 29,5 | 26,9 | 51,5 | 74,0 | 7,85 | 60,5 | 11,2 | 0,17 | SAK15P |
| 2,00 | 20,6 | 16,0 | 47,8 | 12,7 | 33,3 | 30,2 | 58,5 | 83,5 | 9,65 | 68,5 | 12,7 | 0,33 | SAK20P |
| 3,25 | 26,9 | 19,1 | 60,5 | 16,0 | 42,9 | 38,1 | 74,5 | 106 | 11,2 | 85,0 | 17,5 | 0,62 | SAK32P |
| 4,75 | 31,8 | 22,4 | 71,5 | 19,1 | 51,0 | 46,0 | 89,0 | 126 | 12,7 | 101 | 20,6 | 1,07 | SAK47P |
| 6,50 | 36,6 | 25,4 | 84,0 | 22,4 | 58,0 | 53,0 | 102 | 148 | 12,7 | 114 | 24,6 | 1,64 | SAK65P |
| 8,50 | 42,9 | 28,7 | 95,5 | 25,4 | 68,5 | 60,5 | 119 | 167 | 14,2 | 129 | 26,9 | 2,28 | SAK85P |
| 9,50 | 46,0 | 31,8 | 108 | 29,5 | 74,0 | 68,5 | 131 | 190 | 16,0 | 142 | 31,8 | 3,36 | SAK95P |
| 12,00 | 51,5 | 35,1 | 119 | 32,8 | 92,5 | 76,0 | 146 | 210 | 17,5 | 156 | 35,1 | 4,31 | SAK120P |
| 13,50 | 57,0 | 38,1 | 133 | 36,1 | 94,0 | 84,0 | 162 | 233 | 19,1 | 174 | 38,1 | 6,14 | SAK135P |
| 17,00 | 60,5 | 41,4 | 146 | 39,1 | 98,5 | 92,0 | 175 | 254 | 20,6 | 187 | 41,1 | 7,80 | SAK170P |
| 25,00 | 73,0 | 51,0 | 178 | 46,7 | 127 | 106 | 225 | 313 | 25,4 | 231 | 57,0 | 12,60 | SAK250P |
| 35,00 | 82,5 | 57,0 | 197 | 53,0 | 146 | 122 | 253 | 348 | 31,0 | 263 | 61,0 | 20,40 | SAK350P |
| 55,00 | 105 | 70,0 | 267 | 69,0 | 184 | 145 | 327 | 453 | 35,1 | 330 | 79,5 | 38,90 | SAK550P |
| 85,00 | 127 | 82,5 | 330 | 76,0 | 200 | 165 | 367 | 546 | 38,0 | 490 | 105 | 70,00 | SAK850P |
Приспособления из прочной стали снижают трудоемкость создания кантовочных и подъемных схем. Они используются как съемные связки для скрепления цепей, канатов. Скоба такелажная омегообразная вставляется в отверстия проушин оборудования (двигателя, балок, траверс) и обеспечивают надежное соединение их с другими механизмами, отрезками грузоподъемных или фиксирующих схем.
Со склада производителя можно купить популярные виды оснастки данного типа:
- с гайкой и шплинтом. Рабочая нагрузка, тн – 0,5-120,00. Предназначены для постоянной установки;
- со шплинтом. Диапазон проектных нагрузок, тн – 0,33-85,00. Востребованы для выполнения краткосрочных текущих задач;
Конструкция скобы проста, изогнутая серьга с ввинчивающимся замком-пальцем. Шплинт исключает произвольное вращение болта и гайки.
– это качество, доступные цены, комфортная доставка приобретений.
Скоба такелажная — стандарты, виды, размеры, особенности применения и правила монтажа (100 фото)
Скоба такелажная или омегообразная – это приспособление, используемое при работе со статичными и грузоподъёмными механизмами. Подобная крепёжная конструкция играет роль съёмной связки для присоединения различных металлических канатов и цепей. Её главное достоинство заключается в простоте устройства. Цена на такелажные скобы зависит от их вида.
Разновидности скоб
Как видно на фото такелажных скоб, они могут быть следующих видов:
- Полярные. Такие изделия можно эксплуатировать при морозах в -40°С.
- Обычные. Подобные крепежи предназначены для работы в нормальных температурных условиях.
В зависимости от вида защитного покрытия крепёжные детали делятся на те, которые позволяют работать с горячими заготовками, и те, применение которых возможно в условиях химически активной среды.

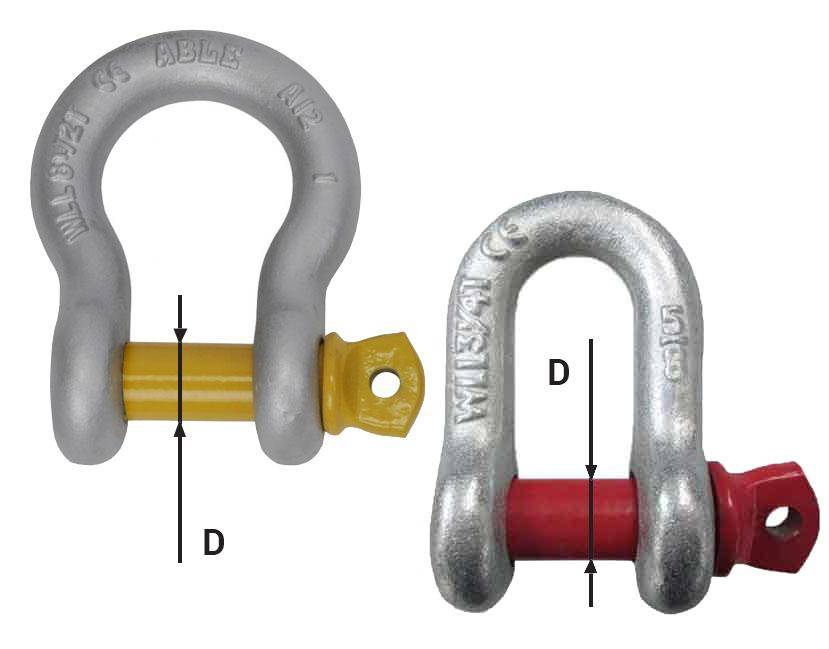

По внешнему виду выделяют скобы:
- Омегообразные. Омегообразная такелажная скоба получила своё название из-за изогнутой формы в виде латинской омеги.
- Прямые. Прямые такелажные скобы имеют U-образный вид.
Также стоит отметить, что скобы могут быть оснащены дополнительными фиксаторами. Чаще всего подобную функцию выполняет болт с корончатой гайкой, обеспечивая надёжность крепления.
Ещё скобы такелажные бывают:
- С предохранительным контрящим болтом. Применяется для задач постоянного характера.
- С винтовым штифтом. Применяется для решения временных задач.
Кроме того, существует классификация по размерам такелажных скоб. Подбирая изделие, следует исходить из следующих факторов:
- толщины фиксируемых деталей;
- коэффициента динамической нагрузки;
- планируемой величины груза.
Крепёжные элементы могут, помимо всего, иметь разную грузоподъёмность. Данный параметр может колебаться от 0,33 т до 150 т. На его величину влияют особенности термической обработки изделия, его размеры и химический состав используемого сплава.
Контролируют производство скоб ГОСТ 2224-72 и ГОСТ 2224-93.
Геометрические параметры такелажных скоб
Размеры крепежей регулируют положения ГОСТ 25573-82. Данный норматив регламентирует толщину изделий, применяемых в комплексе со стропами от 2 СК, а ещё расстояние между захватом и участком канатной ветви.
Важнейшую роль играют такие параметры, как длина элемента, его высота до оси фиксатора, зев крепления. После их подробного рассмотрения и делается вывод о допустимости применения на практике того или иного вида скобы.
Если такелаж многоплечевой или расстояния для установки закрепляющего болта недостаточно, то лучшим решением будет омегообразный крепёж. В других случаях предпочтение обычно отдают прямым моделям.
Подбирать типоразмер нужно также, учитывая тип поднимаемого материала. Говоря о металле, используемом для производства такелажных крепежей, чаще всего применяют прокатную сталь, реже – цементируемую. На строительном рынке можно встретить и продукцию из нержавейки.
Тонкости выбора размера
Выбирать типовой размер скобы нужно, исходя из следующих вещей:
- условия эксплуатации изделия;
- размер элемента в плане;
- максимальная грузоподъёмность.
Важнейшее значение имеет способ штамповки. От него зависит прочность скобы.
Любые коррозийные разрушения на поверхности крепления не допустимы. Оптимально, если крепёж будет окрашен и оцинкован.
Рекомендации по применению
Перед тем, как приобрести подобные изделия, нужно внимательно проверить:
- соответствие корпуса и штифта (учитываются все параметры);
- отсутствие повреждений в резьбовой части;
- наличие разводного шплинта;
- отсутствие следов изношенности и деформаций;
- качество поверхности крепления.
Также нужно убедиться, что скобы не подвергались термическому воздействию – оно негативно влияет на показатель максимальной грузоподъёмности. Кроме того, необходимо помнить, что запрещается менять форму крепёжных изделий, используя сварку, изгиб или нагрев.
Такелажная скоба – вещь нужная. Она пригодится в любом хозяйстве. Особенно, если вы часто занимаетесь строительными работами.
Выбор этого изделия требует ответственного подхода. Следует покупать скобы лишь от проверенных производителей. Известный бренд послужит своеобразной гарантией качества. Полезными будут также советы опытных специалистов.
Разновидности скоб
Чаще всего используются П-образные запчасти. Встречаются инструменты, работающие со скобами Т-образными и перевернутыми U-образными.
Чтобы прикрепить электрический провод и тонкий кабель, нужно выбирать инструмент, предназначенный для забивания полукруглых скоб. Различают два вида таких скоб:
- Тип S может называться и по-другому — тип 28. Запчасть имеет полукруглую форму и предназначается для кабелей, диаметр которых 4,5 мм. Высота ее ножки может быть от 9 до 11 мм, а толщина стандартная — 1,25 мм.
- Тип L может называться и как тип 36. Форма полукруглая, а диаметр будет больше. Ее используют для тех же целей, но кабель должен быть 6 мм. Высота ее 9−10 мм, а толщина 1,25 мм.
Крепеж Т-образный встречается, как и сам аппарат, нечасто. Соединение с помощью такого крепежа не очень надежное, поэтому область применения его довольно ограничена.
П-образная запчасть встречается везде. Она бывает разной и отличается:
- по диаметру;
- по длине и толщине спинки;
- по длине ножки.
Длина ножки имеет большое значение. От нее зависит прочность соединения. Чем толще материал требуется скрепить, тем длиннее ножка должна быть. Для такого случая требуется иметь не только крепкую скобу, но и сам инструмент. Он должен быть мощным, иначе запчасть не будет забита полностью в материал.
Толщина спинки запчасти также влияет на соединение. В некоторых случаях ее не должно быть видно, тогда используется узкое изделие. Но с такими скобами работает очень мало инструментов. В основном они из профессиональной серии.
Диаметр или толщина запчасти выбирается в зависимости от скрепляемого материала. Для прочного материала достаточно будет крепежа небольшой толщины: 0,75−0,8 мм. Если материал тонкий, например, полиэтилен или пароизоляция, то нужен крепеж, толщина которого 1,25 или 1,65 мм.
Скобы такелажные (ОСТ5Р.2312-79)
Такелажные скобы используются для быстрого и надежного соединения отрезков канатов и цепей или прикрепления их к обуху, рыму и т.д. Представляют собой полукруглую или омегаобразную скобу, концы которой соединяются болтом или штифтом.
Нередко скоба такелажная снабжается предохранительной гайкой или чекой, которая препятствует произвольному раскрытию.
Выделяют такелажные скобы общего назначения и грузоподъемные. Для изготовления грузоподъемных скоб используется сталь более высокого качества. Допустимая нагрузка, на которую рассчитана скоба, может составить от 200 кг до десятков и сотен тонн.
Вся продукция соответствует государственным и отраслевым стандартам.
Скобы такелажные тип СА
Скобы такелажные (серьги, шаклы) тип СА предназначены для крепления стальных канатов, цепей. Они применяются в составе подъемных и статичных систем в качестве съемных связок.
С помощью скоб можно присоединить к оборудованию:
- проволочные цепи
- стальные тросы
- разного рода приспособления.
Штырь на шаклах необходим для стальных канатов. Скобы такелажные СА имеют прочное оцинкованное покрытие. Их коэффициент запаса прочности равен 6:1.
| Допускаемая нагрузка, кН (тс) | B | D | d | d1 | H | H1 | L | Масса, кг, не более |
| мм. | ||||||||
| 2 (0,2) | 12 | 16 | 6 | 8 | 30 | 47 | 37 | 0,04 |
| 3 (0,3) | 13 | 19 | 8 | 10 | 36 | 57 | 43 | 0,08 |
| 5 (0,5) | 16 | 24 | 9 | 12 | 40 | 64 | 49 | 0,13 |
| 8 (0,8) | 20 | 28 | 11 | 16 | 53 | 82 | 61 | 0,25 |
| 10(1,0) | 22 | 31 | 13 | 16 | 56 | 89 | 68 | 0,36 |
| 12 (1,2) | 22 | 31 | 13 | 18 | 56 | 89 | 68 | 0,38 |
| 16 (1,6) | 25 | 36 | 16 | 20 | 67 | 105 | 79 | 0,51 |
| 20 (2,0) | 30 | 40 | 20 | 24 | 75 | 120 | 96 | 1,00 |
| 25 (2,5) | 32 | 48 | 22 | 27 | 80 | 131 | 104 | 1,38 |
| 32 (3,2) | 38 | 57 | 24 | 33 | 90 | 148 | 116 | 2,17 |
| 40 (4,0) | 42 | 65 | 28 | 36 | 105 | 171 | 131 | 3,07 |
| 50 (5,0) | 45 | 75 | 32 | 39 | 110 | 185 | 147 | 4,25 |
| 63 (6,3) | 52 | 80 | 36 | 40 | 130 | 212 | 165 | 5,78 |
| 80 (8,0) | 60 | 86 | 40 | 48 | 145 | 235 | 185 | 7,99 |
| 100 (10,0) | 65 | 100 | 45 | 52 | 165 | 267 | 203 | 11,27 |
| 125 (12,5) | 70 | 110 | 48 | 58 | 180 | 290 | 216 | 14,25 |
| 160 (16,0) | 80 | 120 | 50 | 64 | 205 | 322 | 233 | 17,65 |
| 200 (20,0) | 90 | 130 | 60 | 72 | 230 | 362 | 268 | 26,59 |
| 250 (25,0) | 95 | 140 | 65 | 72 | 260 | 402 | 289 | 37,47 |
| 320 (32,0) | 105 | 160 | 75 | 90 | 280 | 444 | 325 | 49,50 |
| 400 (40,0) | 110 | 170 | 80 | 95 | 300 | 474 | 342 | 61,30 |
блок судовой одношкивный для сигнальных флагов мск 1-100Скобы такелажные тип СБ
Скобы такелажные (серьги, шаклы) тип СБ прямая с осью предназначена для крепления и натяжения такелажной оснастки. С ее помощью можно присоединить непосредственно к раскрепляемому объекту:
- тросы,
- цепи,
- канаты и так далее.
Коэффициент запаса прочности равен 6:1. Наносится надежное оцинкованное покрытие.
Скоба тип СБ представляет собой металлическую петлю, выполненную из круглого профиля, которая дает возможность быстро соединить и применить цепь, трос, канат. Отверстия, расположенные на ее концах, соединяются «пальцем»- специальным поперечным элементом. .Типоразмер изделия определяется допускаемой рабочей нагрузке в кН и тоннах.
| Допускаемая нагрузка, кН (тс) | B | D | d | d1 | H | H1 | L | Масса, кг, не более |
| мм | ||||||||
| 2 (0,2) | 12 | 16 | 6 | 8 | 30 | 48 | 34 | 0,05 |
| 3 (0,3) | 13 | 19 | 8 | 10 | 36 | 58 | 39,5 | 0,09 |
| 5 (0,5) | 16 | 24 | 9 | 12 | 40 | 65 | 44,5 | 0,13 |
| 8 (0,8) | 20 | 28 | 11 | 16 | 53 | 82 | 53,0 | 0,25 |
| 12 (1,2) | 22 | 31 | 13 | 18 | 56 | 90 | 58,0 | 0,38 |
| 16 (1,6) | 25 | 36 | 16 | 20 | 67 | 106 | 70,0 | 0,61 |
Скобы такелажные тип Р
Скобы такелажные тип Р из высокопрочной стали, предназначены для работы с растительными канатами и представляют собой металлическую петлю, имеющую на конце отверстия для соединения пальцем, штифтом. Это надежный поперечный элемент. Изделия используются в устройствах:
- судов,
- кораблей,
- прочих плавучих средств.
Они предназначены для быстрого и надежного крепления в такелажных устройствах и приспособлениях. Их коэффициент запаса прочности равен 6:1.
Скоба и винт имеют прочное оцинкованное покрытие. Строповые дугообразные скобы тип Р с предохранительным болтом незаменимы в подъемных и статичных системах. Они служат соединительным элементом для фиксации.
Скобы с винтовыми штифтами позволяют решать временные задачи, тр
| Допускаемая нагрузка, кН (тс) | B | D | d | d1 | H | H1 | L | Масса, кг, не более |
| мм | ||||||||
| 1 (0,1) | 18 | 16 | 6 | 8 | 35 | 52 | 42 | 0,06 |
| 2 (0,2) | 22 | 19 | 8 | 10 | 45 | 66 | 51 | 0,11 |
| 3 (0,3) | 28 | 24 | 9 | 12 | 55 | 80 | 60 | 0,16 |
| 5 (0,5) | 32 | 31 | 13 | 16 | 65 | 98 | 75 | 0,41 |
| 8 (0,8) | 40 | 36 | 16 | 20 | 94 | 134 | 93 | 0,77 |
| 12 (1,2) | 48 | 40 | 20 | 24 | 114 | 160 | 112 | 1,32 |
| 16 (1,6) | 56 | 57 | 24 | 27 | 128 | 186 | 132 | 2,31 |
| 20 (2,0) | 66 | 65 | 28 | 33 | 145 | 212 | 153 | 3,58 |
Скобы такелажные
Скачать прайс лист
https://www.youtube.com/watch?v=52g8m6_4YAE
Скобы такелажные для крепления груза – это омегообразные элементы, используемые для крепления тросов и цепей, для их монтажа к различным конструкциям. Петли крепежные применяются для создания растяжек, перемещения грузов разного характера. Особенности: скобы для крепления груза быстро снимаются, обеспечивают надежность крепления.
Схожая по области применения скоба такелажная прямая с винтовым штифтом используется для обработки груза и создания временных связок, а для долгосрочных, постоянных соединений необходима скоба или крепежная петля для груза с гайкой и предохранительным шплинтом. Кроме того, если в ходе производственных операций палец испытывает принудительные вращательные движения, то рекомендуется использовать именно шплинтованные скобы для крепления груза.
В зависимости от того, какая петля для крепления груза вам требуется, нужные изделия вы непременно подберете в каталоге .
Скобы прямого типа
Скоба такелажная винтовая СА тип G-210 Г/п, тВес, кгЦена, руб.
| Подробнее… | ||
| 0,50 | 0,05 | 30 |
| 0,75 | 0,08 | 34,00 |
| 1,00 | 0,13 | 49,00 |
| 1,50 | 0,20 | 67,00 |
| 2,00 | 0,27 | 80,00 |
| 3,25 | 0,57 | 130,00 |
| 4,75 | 1,20 | 185,00 |
| 6,50 | 1,43 | 275,00 |
| 8,50 | 2,15 | 375,00 |
| 9,50 | 3,06 | 492,00 |
| 12,00 | 4,11 | 780,00 |
| 13,50 | 5,28 | 965,00 |
| 17,00 | 7,23 | 1350,00 |
| 25,00 | 12,10 | 2260,00 |
| 35,00 | 19,20 | 3590,00 |
| 55,00 | 32,50 | 7130,00 |
| 85,00 | 70,00 | дог. |
Скоба такелажная шплинт СА тип G-2150 Г/п, тВес, кгЦена, руб.
| 0,50 | 0,06 | 40 |
| 0,75 | 0,10 | 45,00 |
| 1,00 | 0,15 | 65,00 |
| 1,50 | 0,22 | 80,00 |
| 2,00 | 0,34 | 90,00 |
| 3,25 | 0,67 | 135,00 |
| 4,75 | 1,14 | 195,00 |
| 6,50 | 1,74 | 318,00 |
| 8,50 | 2,52 | 420,00 |
| 9,50 | 3,45 | 605,00 |
| 12,00 | 4,90 | 840,00 |
| 13,50 | 6,24 | 1100,00 |
| 17,00 | 8,39 | 1555,00 |
| 25,00 | 14,20 | 3520,00 |
| 35,00 | 21,20 | 3980,00 |
| 55,00 | 38,60 | 9250,00 |
| 85,00 | 56,00 | 15000,00 |
| 120,00 | 95,00 | дог. |
Скобы омегообразного типа
Скоба такелажная винтовая СИ тип G-209 Г/п, тВес, кгЦена, руб.
| Подробнее… | ||
| 0,50 | 0,05 | 32 |
| 0,75 | 0,09 | 38,00 |
| 1,00 | 0,14 | 53,00 |
| 1,50 | 0,17 | 70,00 |
| 2,00 | 0,33 | 83,00 |
| 3,25 | 0,62 | 135,00 |
| 4,75 | 1,07 | 195,00 |
| 6,50 | 1,64 | 300,00 |
| 8,50 | 2,28 | 425,00 |
| 9,50 | 3,36 | 585,00 |
| 12,00 | 4,31 | 885,00 |
| 13,50 | 6,14 | 1040,00 |
| 17,00 | 7,80 | 1285,00 |
| 25,00 | 12,60 | 2400,00 |
| 35,00 | 20,40 | 3740,00 |
| 55,00 | 38,90 | 7900,00 |
| 85,00 | 70,00 | дог. |
Скоба такелажная шплинт СИ тип G-2130 Г/п, тВес, кгЦена, руб.
| 0,50 | 0,05 | 40 |
| 0,75 | 0,10 | 45,00 |
| 1,00 | 0,15 | 62,00 |
| 1,50 | 0,22 | 83,00 |
| 2,00 | 0,36 | 105,00 |
| 3,25 | 0,76 | 145,00 |
| 4,75 | 1,23 | 217,00 |
| 6,50 | 1,79 | 330,00 |
| 8,50 | 2,57 | 475,00 |
| 9,50 | 3,75 | 600,00 |
| 12,00 | 5,31 | 905,00 |
| 13,50 | 7,18 | 1190,00 |
| 17,00 | 9,43 | 1600,00 |
| 25,00 | 15,40 | 2650,00 |
| 35,00 | 23,70 | 4180,00 |
| 55,00 | 44,61 | 10000,00 |
| 85,00 | 70,00 | 16000,00 |
| 120,00 | 120,0 | дог. |
Скобы
Главная – Скоба такелажная
Компания Креплайн поставляет такелажные скобы (другое их наименование – анкерные скобы, так как для соединения используется внутренний стержень) наиболее ходовых типов (прямые и омегообразные) и размеров (3,5 – 45 мм) с 2002 года. Вы можете купить изделия с нашего склада в Москве или заказать доставку по РФ и СНГ. Для получения оптового прайса свяжитесь с нами по тел. 7(495)784-83-26.
Принцип выбора такелажной скобы:
– грузоподъемность (указана в таблице ниже)
– долговременное соединение или часто разъемное (в первом случае лучше подходит прямая скоба, во втором – омегообразная с резьбовым штифтом)
– при выборе бывших в употреблении изделий помните, что степень износа (истирания) не должна превышать 10% – в ином случае эксплуатировать изделие небезопасно!
| Прайс-лист: скобы |
| скачать (формат – Excel, 230 Кб). |
Скоба такелажная прямая
Скоба прямая такелажная используется для временного соединения канатов и тросов всех видов (стальных оцинкованных и с ПВХ покрытием), а также цепей различных такелажных механизмов – прежде всего там, где требуется периодическое разъединение их частей, в этом случае лучше всего подходит крепление с резьбовым штифтом.
Для постоянного соединения рекомендуется использование омегообразной скобы, скрепленной болтом с гайкой и фиксирующим соединение шплинтом. Изготовлена скоба из углеродистой стали.
Использование – одноплечные конструкции.
Скоба такелажная калиброванная (омегообразная)
Такелажная калиброванная скоба подбирается под нужный размер каната (цепи). В таблице указан диаметр скобы в поперечном сечении.
Данный вид такелажной скобы может применяться с канатами и тросами любого типа, в том числе с ПВХ покрытием
За счет закругленной внутренней дуги износ каната сводится к минимуму, что важно при долговременном соединении (здесь рекомендуется использовать гайку и предохранительный штифт)
Использование – может применяться при подъеме грузов в конструкции, состоящей из нескольких плеч.
Максимальная нагрузка : рабочая нагрузка Х 5. Самая большая такелажная скоба, 45 мм, рассчитана на рабочую нагрузку в 7 тонн.
Крепления и монтаж такелажных скоб
Как мы уже указывали выше, для временного соединения (там, где соединение предлагается периодически или постоянно разъединять) лучше подойдет крепление с резьбовым винтовым штифтом, в ином случае – соединение «болт – гайка» и страхующий шплинт.
При проведении грузоподъемных работ следует уделять особое внимание геометрии такелажа. При неправильно расположенном относительно оси основного колебания крепеже это влечет за собой перетирание каната и повышенный износ скобы
Оптимальное крепление подвешенного за стропы груза – так, чтобы основная нагрузка была распределена вдоль осевой линии скобы.
При креплении груза на тросе, отклоненном в вертикальной плоскости, следует учитывать пониженные коэффициенты грузоподъемности скобы, в зависимости от угла расположения троса:
0 гр (вертикально) – 100%
45 гр – 70% грузоподъемности
90 гр (прямой угол) – 50% грузоподъемности
Особое внимание следует уделять при устройстве петель – убедитесь, что скоба закреплена правильно, не искривлена, и канат не будет перетираться. Купить такелажные скобы в Москве вы можете обратившись к нашему менеджеру по телефону
Купить такелажные скобы в Москве вы можете обратившись к нашему менеджеру по телефону.
Сопутствующие товары:
Размеры изделий
Размеры отечественных омегообразных скоб всегда строго согласовываются с размерными параметрами грузовых строп, изготавливаемых согласно ГОСТ 25573-82. Нормативный документ регламентирует толщину скоб, применяемых со стропами 2СК и выше, и расстояние между участком канатной ветви и захватом
Перечисленное особенно важно учитывать при использовании детали в паре с канатными ветвями, имеющими переходное звено. В таком случае главное значение отводится следующим размерным значениям:
- Общей длине детали;
- Высоте изделия до оси фиксирующего элемента;
- Зеву скобы, который в свою очередь зависит от габаритов сопрягаемой части коуша и толщины каната.
Исходя из рассмотренных размеров подводится итог касательно того, допустимо ли практическое использование омегообразной (якорной) или прямой скобы. Первая применяется при многоплечевом устройстве такелажа и в случае недостаточного для монтажа закрепляющего болта расстояния. Вторая берется, когда не ожидается зажима груза и при достаточном пространстве для свободного расположения всех элементов.
Определять типоразмер такелажных скоб еще необходимо и исходя из вида поднимаемого материала. Как правило детали производятся из прокатной стали Ст.5 и Ст.3 согласно ГОСТ 380, хотя в отдельных случаях могут применяться и качественные цементируемые стали, такие как сталь 20. Тем не менее при подъеме предметов из магнитных материалов стоит использовать скобы из нержавеющей стали, например, 10X17H13M2 или 08X18H10.
Правила монтажа
Первым делом нужно определиться с типом фиксатора:
Внутренняя резьба со штифтом. Временное соединение с частой заменой.
Болт-гайка со шплинтом. Постоянная фиксация, если не нужно раскручивать.
При выполнении погрузки и разгрузки нужно следить, чтобы такелаж не перекосило. Чем больше отклонение по вертикали, тем сильнее изнашивается скоба и канат. Груз должен висеть на стропах так, чтобы основная сила действовала на воображаемую линию оси шаклы.
Вот какие произойдут изменения, если трос наклонится:
| № | Угол отклонения | Коэффициент грузоподъёмности |
| 1 | 0° | 100 % |
| 2 | 45° | 70 % |
| 3 | 90° | 50 % |
При формировании петель нужно убедиться, что серьга закреплена без перекосов.
Источник
Схема и принцип работы
Рычажная измерительная скоба работает по методу сравнения размеров детали с концевой мерой. Таким способом определяют отклонения формы изделия.
Основные элементы конструкции:
- отсчетное устройство;
- подвижная пятка;
- корпус с концевыми теплоизоляционными накладками;
- встроенная шкала со стрелкой и элементами управления;
- переставная пятка;
- рычаг.
Приборы оснащаются подвижной и переставной измерительной поверхностью (пяткой), изготовленной из твердых сплавов. Подвижная поверхность регулируется рычажным устройством (арретиром), а переставная устанавливается точно за счет фиксации винтом со стопором и предохранителем. Измерения производятся с помощью рычага, поддерживающего постоянное усилие. Он перемещается нажатием кнопки, увеличивает расстояние между пятками и предохраняет от износа измерительные поверхности.
Перед измерением прибор настраивают на размер относительно блока концевых мер с плоскопараллельными плоскостями. Сначала устанавливается переставная пятка, затем вставляется блок мер, после чего производится фиксация винта. После этого в рычажную измерительную скобу вставляется деталь. Ее положение должно быть соосным относительно пяток. Отсчет производится по шкале.
Из каких металлов делают
Делают скобы для степлеров из разных металлов:
Алюминиевые — самые дешевые, но с жесткими материалами или в местах больших нагрузок их лучше не использовать: они сгибаются при забивании с большим усилием, а также могу лопнуть при нагрузке
Зато они не ржавеют, что бывает важно.
Медные хорошо крепятся к нежестким материалам, точно уж не ржавеют. Но их цена ограничивает их распространение
Такие скобы хороши под обоями или штукатуркой: никаких потеков или пятен от ржавчины.
Стальные скобы для степлеров бывают закаленными и нет. Закаленные чуть дороже, зато в разы прочнее. Недостаток и тех и других — они ржавеют.
Оцинкованные и из нержавеющей стали. Это самый прочный и надежный вид крепежа. Практически все фирменные скобы от производителей степлеров относятся к этой категории. Если ножки заточены — работать легче и выставлять можно меньшую мощность
Если используете стальные скобы, берите каленые — они в разы прочнееКак говорят мастера, покупать дешевые скобы — экономить копейки, а терять рубли. А все потому, что во время забивания они гнутся, ломаются. Результат — вы теряете время и, соответственно, деньги — и на то, чтобы добить или удалить неудачно вставший крепеж, на установку другой скобы, которая тоже может загнуться или сломаться.
Предлагаем ознакомиться Сауна дома в ванной: устройство мини сауны в квартире ( фото)
Технология монтажа
При монтаже очень важно правильно установить стяжки опалубки. Технология установки зависит от типа стяжных элементов и разновидности опалубочной системы
Наиболее существенные отличия существуют в технологии установки съемного и несъемного крепежа.
Съемные стяжки
Если планируется монтаж съемных форм и будет использоваться съемная стяжка опалубки, то крайне важно изолировать крепеж от бетонной смеси. Если этого не сделать, то извлечь крепеж будет невозможно
Оставлять съемную опалубку в теле монолитной конструкции не рекомендуется по следующим причинам:
- металлические съемные стяжные комплекты довольно дорогие, использование их, как одноразовых тяжей, крайне нерационально;
- металлические детали не имеют достаточно защиты от коррозии, поэтому они будут постепенно разрушаться внутри бетонной конструкции;
- металлические элементы внутри бетона будут образовывать «мостики холода».
Чтобы произвести монтаж съемных стяжек необходимо:
- специальные щиты, имеющие монтажные отверстия по периметру с шагом не больше 300 мм;
- специальные смазки для щитов;
- стяжной комплект: стяжная шпилька, две гайки, две шайбы;
- трубка из ПВХ, диаметр трубки должен быть немного больше диаметра стяжной шпильки, чтобы её можно было легко вставить в трубку;
- пластиковые фиксаторы в виде конусов, чтобы внутрь трубок не попадала бетонная смесь и грязь.
Демонтаж проводится после застывания бетона. Для выполнения этих работ потребуется:
- тяжелый молоток для удаления шпилек;
- болгарка для срезания выступающих частей пластиковых трубок.
Несъемные металлические стяжки
Если используется несъемная стяжка опалубки из металла, то монтаж проводится без применения защитных пластиковых трубок. Шпильки проводят через монтажные отверстия щитов и закрепляют гайками с предварительной установкой шайб.
При использовании несъемных элементов важно правильно выполнить демонтажные работы. Выступающие концы шпилек необходимо срезать с небольшим заглублением в бетонную конструкцию
После чего образовавшееся углубление замазывают цементным раствором, приготовленным с добавлением гидроизоляционных материалов.
Несъемные пластиковые стяжки
При сборке несъемной опалубки более выгодно использовать пластиковые стяжки. Основным преимуществом этого варианта крепежа является относительно низкая стоимость. Пластиковый крепеж стоит существенно дешевле металлического.
Несъемные пластиковые детали крепятся на внутреннюю поверхность желоба опалубочных листов, то есть, их установка не требует наличия монтажных отверстий. Комплект состоит из следующих деталей:
- собственно тяж;
- удлинитель, который используется при сборке форм шириной более 250 мм;
- дожимные манжеты;
- крепеж (шурупы, дюбель-гвозди).
Итак, стяжка – обязательный элемент для большинства видов опалубки
При выборе типа крепежа важно принимать во внимание тип опалубочной системы и характеристики возводимого монолитного сооружения. Отличия между разными видами тяжей заключаются в принципе действия крепежа, а также в способе закрепления на щитах
Что такое такелажная скоба? Стандарты размеров, современные виды, правила и особенности выбора
Такелажные скобы применяются при работе по подъему и перемещению различных грузов. Основная задача приспособления – надежная сцепка элементов грузоподъемного механизма. В виду того, что в процессе эксплуатации на изделия оказывается серьезная физическая нагрузка, их изготовление регламентируется отечественными ГОСТами и зарубежными техническими нормами.
О видах такелажных скоб, с фото и иллюстрациями, их назначении, способах изготовления и устройстве пойдет речь в статье.
Классификация
По форме, материалу изготовления, конструкции скобы бывают следующих разновидностей:
- U- образные и омега-образные такелажные скобы;
- в зависимости от диаметра фиксатора – под палец либо под штифт;
- по наличию дополнительного крепежа, исключающего произвольное отвинчивание пальца;
- в зависимости от диапазона рабочих температур – теряющие заявленные в паспорте изделия прочностные качества при температурах ниже -40 градусов или нет;
- в зависимости от покрытия скобы – позволяющие либо не позволяющие производить работы в условиях агрессивной окружающей среды или при высоких температурах.
Максимально допустимая нагрузка на скобу определяется как ее геометрической формой, так и материалом, из которого она изготовлена, и последующей ее термообработкой.
Действующий ГОСТ и его требования
Выбор той или иной конкретной скобы определяется испытываемыми ею в процессе эксплуатации статическими и динамическими нагрузками, размерами элементов крепежа и условий, в которых она будет эксплуатироваться. Данные об изделии можно узнать из его паспорта, а также ознакомившись с ГОСТ 2224-93.
Нормы ГОСТ оговаривают следующие параметры изделия:
- пригодные для изготовления такелажных скоб марки стали;
- применяемые для изготовления технологические процессы – ковка, горячая либо холодная гибка;
- предъявляемые к рабочей поверхности требования;
- возможные места для маркировки изделия и содержание маркировки;
- информация о методике контроля качества изготавливаемых изделий;
- описание процесса консервации и расконсервирования.
Как подобрать размер скобы
Скоба подбирается в соответствии с размерами грузовых строп, регламентируемыми требованиями ГОСТ 25573-82. Это в частности касается толщины скобы и пальца, дистанции между захватом и свободным участком троса.
Наиболее значимы следующие параметры:
- зев такелажной скобы, пропорционально толщине применяемого троса;
- длина внутренней части;
- общая длина;
- толщина скобы и пальца.
В зависимости от параметров троса, а также предполагаемой механической нагрузки, выбирают либо прямую, либо омегообразную такелажную скобу. Прямой скобой пользуются, если достаточно рабочего пространства для элементов крепежа, и не предполагается случаев зажима груза.
Омегообразную, или якорную скобу применяют, когда нет места для пальца, или при пользовании многоплечевыми такелажными приспособлениями.
Требуемые размеры скобы можно определить по ее номеру, соответствующему максимально допустимой нагрузке на нее. Кроме того, различные материалы, из которых изготавливают скобы, имеют различные значения допустимых нагрузок при одинаковых геометрических размерах и формах изделия.
Выбор типоразмера такелажных скоб
Главное условие выбора той или иной скобы – оказываемое на нее усилие в процессе эксплуатации должно быть впятеро меньше максимально допустимого для данного вида изделия.
В случае признаков коррозии на поверхности скобы, она признается непригодной к дальнейшей эксплуатации. По этой причине наибольшей популярностью пользуются оцинкованные, в худшем случае – окрашенные антикоррозийной краской изделия. Стоимость оцинкованных изделий выше, чем у окрашенных или необработанных.
В зависимости от способа производства различается и прочность – изготовленные методом холодной гибки, скобы обладают значительно меньшей прочностью относительно произведенных путем горячей гибки и последующей термообработки. Это свойство обусловлено сильным напряжением изгиба у первого типа скоб.
При той же толщине скобы и пальца, якорные такелажные скобы выдерживают нагрузку в 2,5 раза больше, чем прямые. Существуют специальные таблицы, показывающие зависимость между диаметром скобы и максимально допустимой для нее нагрузкой.
