Традиции или технологии?
Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.
Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.
Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.
Более современный вариант – это так называемые дровоколы.
Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.
Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.
Лучшие приспособления вертикального типа
Аппарат имеет компактные размеры и не займет много места. Его можно разместить в маленьком помещении. Однако, во время эксплуатации необходимо строго соблюдать технику безопасности. Пенек должен ровно устанавливаться на рабочую поверхность.
Нылгинский механический завод СДК-1
Каркас изделия имеет внушительные размеры. Это дает возможность расщеплять на станке большие бревна, крупные пеньки и бруски. Ременная передача приводит в движение конический бур, который разрывает подаваемые заготовки на части. Многие пользователи сами модернизируют агрегат. Для этого они улучшают инерцию и снижают нагрузку на двигатель. К ступице прикрепляется автомобильное колесо. Оно выполняет функцию маховика.
К широкому корпусу прикреплены мощные ножки. Они добавляют устойчивость на ровной поверхности. Основание покрыто качественной краской, которая защитит металлическую поверхность от коррозии и обеспечит продолжительный срок службы изделия. Агрегат подойдет для быстрой заготовки дров на зиму. Он быстро расщепит пеньки и чурки на поленья нужного размера.
дровокол Нылгинский механический завод СДК-
Достоинства:
- простота сборки и долговечность;
- достаточная мощность;
- удобство в эксплуатации;
- широкая станина.
Недостатки:
высокая стоимость.
Champion LSV6000
Аппарат оснащен регулировкой положения станины, которую можно менять в зависимости от размера поленьев. Функция обеспечивает высокую производительность дровокола. На станке удобно работать, поскольку он содержит минимальное число элементов управления.
Объемный каркас оснащен ножками, которые гарантируют устойчивость конструкции во время эксплуатации. Рукоятки не проскальзывают в руках. Агрегат оснащен колесами внушительного диаметра, что обеспечивает легкое перемещение конструкции с одного места на другое.
Основание выполнено из прочного железа, которое устойчиво к деформации. Это дает гарантию долгого срока службы изделия. На станке можно расщеплять заготовки длиной до 107 см. Он подойдет для масштабных заготовительных работ.
дровокол Champion LSV6000
Достоинства:
- достаточная мощность силового агрегата;
- аппарат удобно передвигать по территории;
- каркас выполнен из прочной стали, что обеспечивает долгий срок службы.
Недостатки:
очень шумная работа.
Greenween GW-DR1-T
Стальной корпус обработан специальной краской, которая устойчива к воздействию влаги и перепаду температур. Покрытие защитит металл от появления очагов коррозии. Изделие можно эксплуатировать в любых условиях. Оно имеет маленькие размеры (350х280х280 мм). Для хранения и перевозки в комплекте идет специальный чехол, сделанный в виде тубуса.
В станок можно подавать заготовки длиной не более 450 мм. На каркасе имеются отверстия, с помощью которых аппарат можно закреплять для более безопасной эксплуатации. Все режущие элементы двигаются. Ограничительный круг помогает во время работы. Все это дает возможность аккуратно расщеплять пеньки. Агрегат идеально подойдет для заготовки дров на даче или загородном доме.
дровокол Greenween GW-DR1-T
Достоинства:
- станок легко транспортируется;
- обладает высокой безопасностью;
- имеются дополнительные отверстия для крепления к поверхности;
- долгий срок эксплуатации.
Недостатки:
неустойчивость бревен.
Kolundrov «Стилет»
Принцип действия станка основан на концентрации ударной силы в одном месте. Во время работы снижена нагрузка на позвоночник и поясницу пользователя. Человек может долгое время колоть дрова без усталости. Агрегат разъединяет подаваемую заготовку на 4 части. Конструкция сделана таким образом, что защитит работника от травмирования. Верхнее кольцо аппарата предотвратит разброс колотых поленьев. Также оно защищает острые ножи от случайных механических повреждений.
Дровокол имеет небольшой вес. Сделано устройство из железа марки Ст3. Оно имеет антикоррозийное покрытие, которое состоит из 8 слоев. Аппарат оснащен уникальной системой клиньев, которые разъединяют на секции сырые пеньки с большими сучками. Лезвия заточены очень остро. Каркас выполнен монолитно, поэтому обладает большим сроком службы. Ломаться практически нечему. Ударно-инерционная система позволяет разрывать древесину любых пород деревьев.
дровокол Kolundrov «Стилет»
Достоинства:
- ручки имеют покрытие, которое плохо скользит;
- небольшая масса;
- качественная защитная краска и высокая прочность конструкции.
Недостатки:
быстрый износ рабочей прокладки.
Пошаговые инструкции: особенности сборки
В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.
Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:
| Изображение | Этапы работ |
 | Выбор чертежа. |
 | Подготовка необходимых материалов. |
 | Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы. |
 | Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту. |
 | Колун следует выбирать четырехрезцовый. |
Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.
Watch this video on YouTube
Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.
Устройство гидравлической модели
Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.
Принципиальная схема гидравлического агрегата
Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.
При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.
Основные узлы агрегата
Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.
Watch this video on YouTube
Как соорудить модель винтового дровокола своими руками: чертежи
Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.
Так работает самодельный агрегат
Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:
- насадку нельзя напрямую монтировать к мотору;
- если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
- ременная и цепная передачи защищаются специальным кожухом;
- минимальная скорость вращения колуна – 250-300 оборотов в минуту.
Самодельная винтовая модель
Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.
Устройство простой самодельной установки
Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.
Двигатель от стиральной машины отлично подходит для сооружения дровокола
Watch this video on YouTube
Механические дровоколы
Небольшой объем работ можно производить с помощью простого устройства. Отличается дровокол простой конструкцией и возможным изготовлением из любого подручного материала. Производительность данного устройства низкая, но дает возможность безопасно производить работы по заготовке дров своими руками. Существует немного совершенные устройства для колки дров, которые можно изготовить при домашнем хозяйстве.
Наиболее легкий и простой вариант для сборки дровокол своими руками по конструкции похож на колодезный журавль. Стойки соединяются шарнирным способом, вместо емкости установлены ручки с резаком. Таким механизмом работа происходит за счёт физической силы. Сборка может быть произведена из любых подручных средств, понадобится уголки и несколько труб, в качестве резака можно использовать сломанный топор.
Схема механического дровокола
Изготовленный своими руками механический колун имеет ряд недостатков. Для более упрощенного процесса следует использовать удлиненный рычаг, что сказывается на габаритах механизма. Наиболее распространенный вариант, это установка рычажной системы с более весомым колуном. В следствие повышенной массы, конструкцию проще всего залить бетоном в землю. Данное устройство компактнее, эффективнее своего конкурента.
Виды ручных дровоколов
Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:
лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);
Дровокол-лом
пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);
Пружинный ручной дровокол, сделанный своими руками
- с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
- реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).
Самодельный реечный дровокол
Инструмент для колки дров с ножной педалью
Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).
Удобно пользоваться такими вот мини-дровоколами
Пользоваться таким дровоколом смогут даже женщины
Greenween
Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.
Фото дровокола Greenween
Дровокол GreenWeen
Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.
Основным преимуществом дровокола Greenween является его безопасность
Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.
У базовой модификации дровокола имеется сплошное металлическое кольцо
«Стрела»
Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.
Ручной дровокол «Стрела»
Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.
Этот инструмент многофункциональный
С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:
- небольшие размеры;
- уменьшение прикладываемой физической силы во время работы;
- универсальность (об этом мы рассказали выше).
«Стрела» может раскалывать самые тяжелые и толстые поленья
Дровокол имеет небольшие размеры
Но есть минусы, среди которых:
- непривлекательный внешний вид;
- нагрузка на поясницу (это никуда не девается);
- высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
- появление мозолей (даже невзирая на то, что рукоятки резиновые).
При работе с дровоколом есть риск получить травму
Kolundrov
Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.
Ручной дровокол Kolundrov
С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.
Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.
| Наименование дровокола | Средняя стоимость, руб. |
|---|---|
| Greenween | 5 650 |
| «Стрела» | 1 690 |
| Kolundrov | 5 800 |
Как сделать дровокол самостоятельно
Для того чтобы изготовить дровокол своими руками, необходимо:
- Изготовить металлическое основание, на которое помещается чурбан. С виду это основание напоминает примитивный станок, вытянутый по горизонтали. Он состоит из двух продольных желобков, между ними находится углубление, в которое помещается полено. Оно удерживается с помощью двух параллельно расположенных вертикальных креплений, которые не являются неподвижными, они могут «ездить» влево и вправо, в зависимости от размера бревна. Таким образом, бревно плотно фиксируется, до полной неподвижности.
- Подсоединить к станку электродвигатель. Можно взять электродвигатель от старой сельскохозяйственной техники, например, от трактора.
- Подсоединить компрессор. Он должен быть достаточно мощным для того, чтобы быстро приводить всю конструкцию в движение в момент включения электрического тока.
- Закрепить на основании дровокола стальные ножи, которые приводятся в движение с помощью компрессора. Можно использовать обыкновенные прямые лезвия, тогда бревно будет автоматически раскалываться на две части. А можно сделать ножи с несколькими лопастями. Тогда во время вращения лопастей полено будет раскалываться на несколько кусков. Этот вариант представляется более удобным, но и более опасным с точки зрения травматизма. Медики утверждают, что большинство травм, полученных при работе с дровоколом, вызвано именно использованием ножей с вращающимися лопастями.
Гидравлический дровокол может быть портативным (переносным) или стационарным. Можно сконструировать электрический колун, а можно сделать модель, работающую на жидком горючем (бензине, солярке, дизеле). Более экономным представляется первый вариант.
Как сделать гидравлический дровокол своими руками
Изготовить дровокол гидравлический своими руками — дело весьма нелёгкое, потому что он обладает сложным механизмом работы. Прежде чем приступить к изготовлению, необходимо приобрести следующие компоненты:
- масляный бак;
- насосное оборудование;
- специальный цилиндр и прочую систему гидравлики;
- узел управления потоками подаваемой жидкости.
После приобретения перечисленных компонентов необходимо изготовить раму, она нужна для возможности перемещения будущего устройства в удобное для работы место. На неё крепится гидравлическая основа, в которую входит всё то, что указано в списке компонентов. Завершающей деталью будет острый наконечник; чтобы производить рубку брёвен, идеально подойдёт клин.
Дополнительная информация! Для изготовления колуна с двигателем также необходимы те компоненты, которые указаны выше, только уже с использованием двигателя. Устанавливается по предыдущему принципу. На раму крепится гидравлическая основа с двигателем, только здесь уже при помощи распределительного устройства необходимо регулировать подачу жидкости в цилиндр, благодаря которому и контролируется движение колуна.

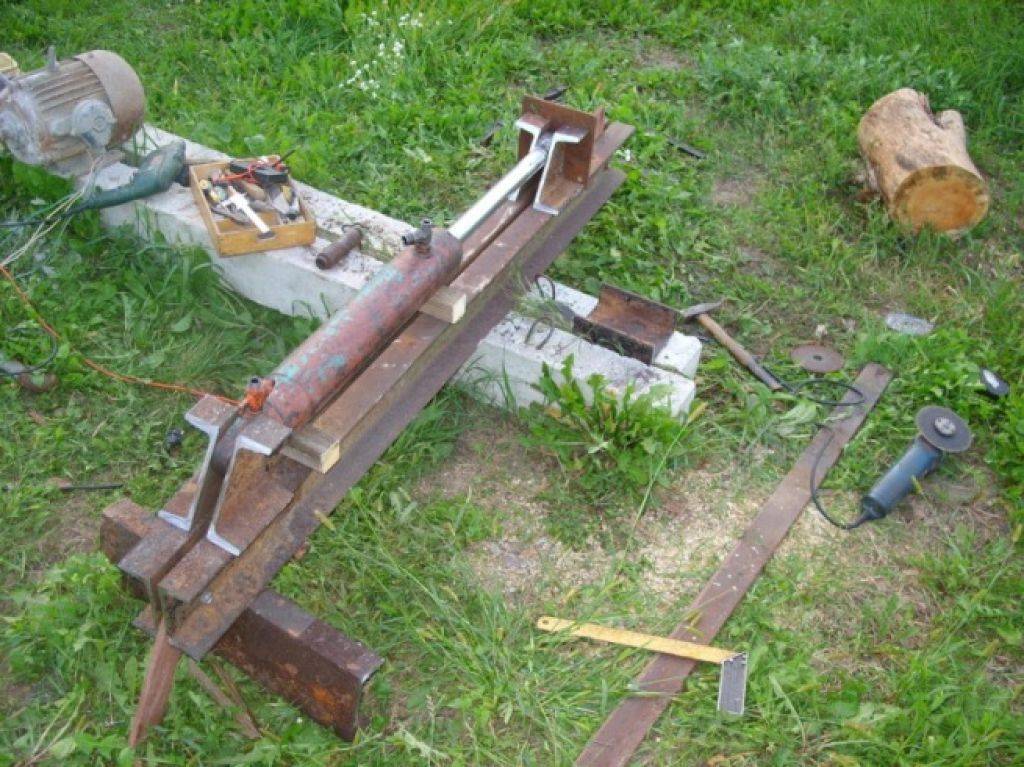

Гидроколун своими руками
Сделать гидравлический колун для дров не составит труда. Основная загвоздка является в его гидравлической части, схеме, способов соединения и расчете компонентов, что мы и рассмотрим.
Устройство корпуса, рабочего стола, клина и возможности транспортировки и подобные функции мы подробно рассматривать не будем, по той простой причине, что они в основном зависят от фантазии и нужд конкретного мастера. На основную задачу колуна они никак не влияют. Но ряд общих рекомендаций ниже все же приведем.
Минимум из чего может состоять самым простой гидравлический дровокол является:
- гидронасос;
- привод гидронасоса (двигатель);
- гидрораспределитель;
- гидробак;
- гидроцилиндр;
- рукава;
- соединительные элементы.
Перед тем как конструировать самодельный гидроколун нужно определиться с его мощностью, а именно, какое требуется усилие гидроцилиндра. Ошибка на данном этапе приводит к тому, что мощности привода может не хватить. Соответственно двигатель будет заклинивать на сучковатой древесине или больших поленьях.
Ознакомиться с гидравлической схемой простого дровокола можно на фото. Она включает в себя минимум компонентов
Стоит обратить внимание на наличие собственного предохранительного клапана у гидрораспределителя. Его наличие никак не поможет улучшить или упростить основную задачу приспособления, но его всегда необходимо устанавливать
Если распределитель его не имеет, то требуется установка автономного клапана в систему.
Надо хорошо понять правило обратной зависимости производительности гидросистемы от требуемой для этого мощности привода. При подобном расчете в этой схеме приходится всегда жертвовать скоростью гидроцилиндра в пользу более низкой мощности двигателя. Но не всегда такое подходит. Промышленность требует сочетать в себе и высокую скорость цикла гидроколуна и низкое потребление мощности. В этом случае поможет своеобразный тип нагрузки: большой холостой ход гидроцилиндра и короткий нагруженный режим. Здесь нужно разделить потоки к гидроцилиндру по производительности в зависимости от режима работы.
Схемы ниже как раз решают подобную задачу. В работу берутся 2 насоса с разным объемом от одного привода или сдвоенный насос с различным объемом секций. Для примера представлены насосы НШ32 и НШ10.
Холостой ход гидроцилиндра обеспечивается суммарным потоком обоих насосов, предохранительный клапан в этом случае настроен на давление, много меньшее требуемого для обеспечения рабочего цикла(раскалывания). Когда гидроцилиндр упирается в заготовку, возросшее давление в гидролинии НШ32 сбрасывается через предохранительный клапан в бак, а обратный клапан ограничивает гидролинию лишь потоком и создаваемым давлением от НШ10. На схеме как раз показана нагруженная гидролиния от НШ10. После раскалывания заготовки давление в системе резко падает и предохранительный клапан закрывается и цилиндр вновь питаеся суммарным потоком. Все это ведет к высокой производительности колуна в холостом режиме, а также к экономии мощности приводного двигателя в нагруженном режиме
Для использования решения гидравлического колуна с двумя насосами представляем более полную, рекомендуемую схему
Источник схем: https://gik43.ru/articles/drovokol_svoimi_rukami.html
https://youtube.com/watch?v=-eJXbrdLZMw
Дровокол инерционный вертикальный
Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.
Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.
Инерционный вертикальный дровокол
Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.
