Модификации модели Partner 350
Модельный ряд Партнер представлен следующими модификациями, каждая из них будет рассмотрена отдельно:

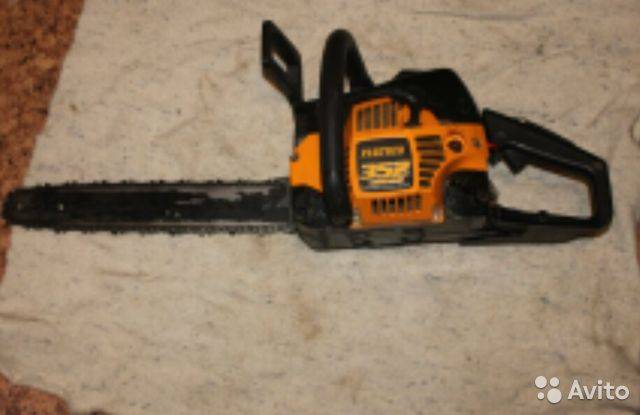

Бензопила Partner P350S
Партнер P350S: двигатель мощностью 2 л.с.140 Вт приводит в движение цепь с шагом 3,8 дюйма, движущаяся со скоростью 22 метра в секунду, натянутая на шину длиной 400 мм – данные параметры существенно повышают производительность, выгодно выделяя данную модель среди аналоговых. Емкость топливного бака составляет 250 мл. В модели Партнер P350S использованы новые подходы к безопасности пользователя: инерционный стопор цепи, блокирование при помощи специального выключателя, уловитель цепи, что позволяет осуществлять ее торможение разными способами. В конструкцию также внедрен топливный насос, который также удаляет остатки воздуха и топлива из карбюратора, что обеспечивает более простой запуск.
Бензопила Partner P350 XT CHROME
Партнер 350 ХТ CHROME: бензопила оснащена двигателем, имеющим мощность 1,3 л.с.1300 Вт, что отлично подходит для осуществления работ средней сложности. Высокие показатели производительности обеспечивает цепь с шагом зубьев 3,8 дюймов, длиной шины в 400 миллиметров. Объем топливного бака составляет 400 миллилитров – это гарантирует высокую продолжительность работы. В качестве элементов, оптимизирующих работу бензопилы, является система гашения вибрации, которая достигается путем использования долговечных пружин из стали. Безопасность обеспечивается при помощи системы двойного тормоза.
Бензопила Partner 350 Chrome
Партнер 350 Chrome: обладает двигателем с мощностью 1,9 л.с.1300 Вт. Длина шины — 400 мм, шаг цепи – 0,325 дюймов. Это существенно увеличивает производительные показатели бензопилы. Объем топливного бака составляет 400 мл. Модель отличается высокой износостойкостью, что обуславливается хромированным покрытием. Безопасность обеспечивает стопор цепи инерционного типа.
Особенности разборки пилы Partner
Как любая техника и процедуры с ней, разборка пилы Partner подразумевает некоторые особенности, о которых надо быть осведомлённым её владельцу
О многом вы можете узнать из наших видео, но акцентировать внимание стоит на следующих нюансах:
- установка крышки кратера происходит без прокладки, но вместо неё стоит тонким шаром нанести красный герметик. Предварительно обязательно обезжирить обе поверхности, чтобы они лучше контактировали;
- используйте специальный съёмник, чтобы снять маховик, хотя, многие специалисты приспособились орудовать ключом и слегка постукивать выколоткой;
Разобрать пилу Партнер вовсе несложно, опираясь на качественное видео и пошаговые рекомендации специалистов нашего сервиса. В общем, данный механизм состоит из аналогичных элементов, как и большинство бензопил пользовательского уровня. Следовательно, его разборка и обратная сборка не составит для вас трудностей. Магазин бензоинструментов Kosi Kosa рад предложить вам качественный инструментарий, а также содержательные статьи по эксплуатации и ремонту механизмов.
Особенности разборки пилы Partner
Как любая техника и процедуры с ней, разборка пилы Partner подразумевает некоторые особенности, о которых надо быть осведомлённым её владельцу
О многом вы можете узнать из наших видео, но акцентировать внимание стоит на следующих нюансах:
- установка крышки кратера происходит без прокладки, но вместо неё стоит тонким шаром нанести красный герметик. Предварительно обязательно обезжирить обе поверхности, чтобы они лучше контактировали;
- используйте специальный съёмник, чтобы снять маховик, хотя, многие специалисты приспособились орудовать ключом и слегка постукивать выколоткой;
Разобрать пилу Партнер вовсе несложно, опираясь на качественное видео и пошаговые рекомендации специалистов нашего сервиса. В общем, данный механизм состоит из аналогичных элементов, как и большинство бензопил пользовательского уровня. Следовательно, его разборка и обратная сборка не составит для вас трудностей. Магазин бензоинструментов Kosi Kosa рад предложить вам качественный инструментарий, а также содержательные статьи по эксплуатации и ремонту механизмов.
Характеристики бензопилы Партнёр 350
Эта модель пользуется большим спросом у потребителей, но чаще всего её приобретают дачники для работ на собственных участках. Употребляют пилу не только лишь для заготовки дров, да и в строительстве.
Вообщем, бензопилы Партнёр 350 отличаются своими малогабаритными размерами. Они обустроены довольно массивным движком. Их главные достоинства — лёгкий запуск и надёжная работа, выполняемая за счёт отменно изготовленной электрической системы зажигания и топливного насоса.
Воспользоваться таковой бензопилой совсем неопасно. В неё встроили защитную систему, которая автоматом делает запуск инерционного тормоза для цепи. В этом же режиме осуществляется и её смазка.
С пуском бензопилы Партнёр заморочек не возникнет даже зимой, так как она имеет топливный праймер. Барабан стартера оснащён крыльчаткой, помогающей очиститься от грязи. Кроме этого, производители снабдили инструмент системой CCS. Подобная конструкция задерживает остаточные частицы, а ещё используется при долгом применении воздушного фильтра.
Разработчики для увеличения срока эксплуатации бензопилы на цилиндре поршневой группы сделали хромированные стенки. Ещё эта модель имеет ручку эргономической формы и систему против вибраций.
Бензопила партнер 350: неисправности и их устранение
Одной из главных особенностей данной пилы ее пользователи отмечают долговечность эксплуатации при минимальном количестве отказов. И все же они происходят. Чтобы определить, почему пила перестала работать, нужно произвести элементарную диагностику.
Если пила не заводится, то:
- отсутствует искра на свече;
- не подается топливо;
- не поступает воздух.
Сначала следует проверить наличие искры: выкрутив свечу, присоединив ее к высоковольтному проводу и положив на цилиндр, потянуть стартер. Если искра есть, то почистите и отрегулируйте зазор на свече (0,5 – 0,65 мм). Если ее нет, то нужно менять: либо маховик, либо катушку (магнето). Кроме этого может выйти из строя сама свеча или перебиться высоковольтный провод.
Следующим шагом будет проверка подачи топлива. Для этого нужно отсоединить от карбюратора подающий шланг и проверить его наличие. Отсутствие может означать, что забился топливный фильтр или система подачи. А еще может засориться сам карбюратор.
Если вы не имеете опыта в его ремонте и чистке – доверьте эту работу специалистам.
При ухудшении подачи воздуха пила должна заводиться, но работать будет плохо. Снимите и промойте воздушный фильтр. Ставьте его на место только после полного высыхания.
Если же пила хорошо заводится, работает на холостых оборотах и глохнетпри подаче газа – скорее всего забит глушитель. Снимайте, разбирайте, мойте, ставьте на место и работайте дальше.
Легко своими руками вы также можете менять пильную шину и цепь, карбюратор, стартер, масляный насос, зажигание и сцепление.

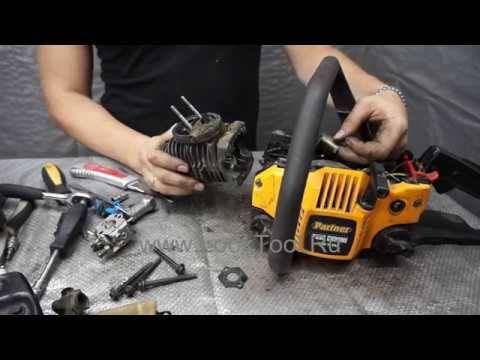

Вот видео полной разборки данной пилы:
А заменить разорванный тросик стартера вам вполне будет по силам после просмотра этого ролика:
Более сложные ремонты бензопилы, связанные с заменой цилиндро-поршневой группы или коленвала, мы рекомендуем поручить специалистам, хотя, если вы хорошо знакомы с двухтактными двигателями, то особого труда вам эта работа не составит, а запчасти для бензопил Партнер – в России не дефицит.
Benzopila-Partner-8 Benzopila-Partner-9 Benzopila-Partner-10 Benzopila-Partner-14 Benzopila-Partner-2
Для увеличения картинки нажмите на ее миниатюру.
Советуем регулярно следить за исправностью группы безопасности: тормоза и улавливателя цепи. Помните, что пилу следует тщательно очищать от мелкой стружки. Она не только может забить технологические отверстия в масляном насосе и других местах, но и препятствовать работе тормоза.

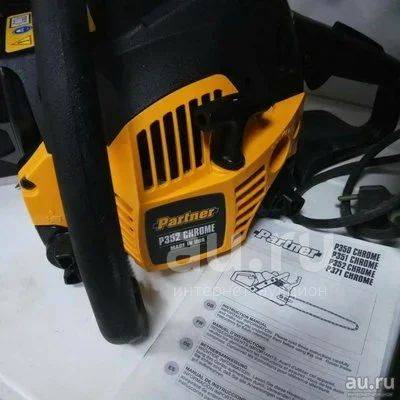

Инструкция по эксплуатации для партнера 350
В этой инструкции вы найдете не только подробное описание пилы, но и основные приемы работы с инструментом
Хотим обратить ваше внимание, что данная бензопила может работать на бензине АИ95 или АИ92 с добавлением масла для двухтактных двигателей в соотношении 1:50
Алгоритм и описание процесса разборки
Если необходимо полностью разобрать бензопилу Партнер 350, первое с чего начинается разборка, это чистка пилы при помощи компрессора. Далее, узлы бензопилы снимаются в следующем порядке:
- крышка тормоза цепи и пильная гарнитура;
- верхняя крышка;
- рукоятка пилы;
- стартер.
После того как первый этап разборки окончен, повторно чистим бензопилу при помощи компрессора, т. к. уже имеется доступ к воздуховодам, которые в большинстве случаев сильно загрязнены древесной пылью.
На следующем этапе удобно снять корпус воздушного фильтра и карбюратор Партнер 350.
Глушитель можно снять либо сразу после того как снят карбюратор, либо уже после того как снят двигатель. Выпускное окно, тоже закрывается ветошью.

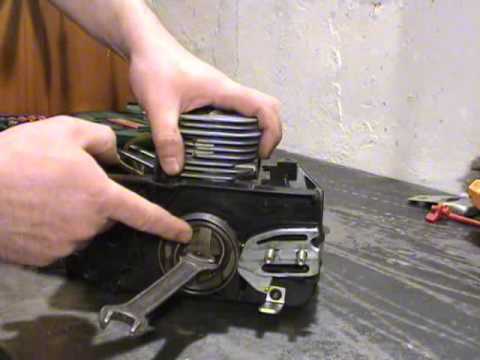

Далее снимаются сцепление и маховик.
Для этого потребуется применить стопор поршня, установив его в свечное отверстие.
После снятия сцепления появляется доступ к масляному насосу, его тоже необходимо снять.
На последнем этапе нужно раскрутить винты двигателя и снять его с корпуса.
Инструкция по снятию маховика с коленчатого вала
Для снятия маховика потребуется использовать специальный съемник, но большинство мастеров используют выколотку из мягкого металла, т. к. с её помощью процесс снятия значительно ускоряется.
Суть заключается в том, что гайка маховика выкручивается до того момента пока не поравняется с плоскостью вала, после чего при помощи молотка и выколотки, установленной на гайку, одним резким ударом, маховик снимается с вала.
Метод немного варварский, но проверенный временем и рекомендован многими мастерами, как самый практичный и надежный.
Бензопилы Партнер – неисправности их устранение
Как и другая хозяйственная техника, оборудованная двигателем, бензопилы марки Партнер время от времени нуждаются в ремонте. Это может быть связано с неправильной эксплуатацией пилы, или с банальным износом запчастей. Как бы там ни было, бензопилу требуется чинить, и сделать это вполне возможно своими руками.
Как заправить бензопилу Партнер?
Как указывает инструкция, для заправки бензопилы Partner следует использовать бензин, марки не меньше АИ-92. Его необходимо смешивать с маслом, предназначенным для работы 2-тактных двигателей.
Оптимальное соотношение бензина и масла для бензопилы Партнер составляет 50:1, то есть, в 1 литре бензина должно разбавляться моторное масло в количестве 20 мл.
Как выставить зажигание на бензопиле Партнер?
Если вы не можете понять, почему не заводится бензопила Партнёр, то для начала проверьте систему зажигания своего инструмента. Проверка и регулировка зазора выглядит таким образом:
- В первую очередь демонтируйте крышку, к которой крепится стартер. Для этого советуем использовать шестигранную биту Т27, инструменты из комплекта бензопилы и дополнительные насадки;
- Внимательно осмотрите катушку зажигания, маховик с магнитами и, особенно, зазор между этими деталями. Для этого воспользуйтесь специально предназначенной прокладкой;
- Установка зажигания на бензопиле Партнер осуществляется посредством поворачивания винтов, что приводит к приближению катушки и маховика друг к другу.
Как снять сцепление на бензопиле Партнер?
Ремонтировать сцепление инструмента часто требуется в тех случаях, если бензопила Партнер заводится и глохнет при нажатии на газ. Однако далеко не все начинающие садовники знают, как снять ведущую звездочку с бензопилы Партнер. Сделать это можно в таком порядке:
- Сначала поверните рычаг и снимите крышку тормоза пильной цепи;
- Отверните гайки, фиксирующие систему сцепления при помощи ключа из комплекта бензопилы Partner;
- Снимите сцепление с бензопилы и полностью разберите его. При необходимости, замените изношенные детали и очистите стенки штатных элементов сцепления.
Как заменить масляный насос на бензопиле Партнер?
Если вы обнаружили, что не крутиться цепь на бензопиле Партнер, то причина этой проблемы, скорее всего, кроется в износе или поломке отдельного насоса, предназначенного для подкачки смазочного материала на цепь. В конструкцию масляного насоса входят 2 элемента – накопительная камера и рабочая часть. Ремонт насоса выполняется с разборкой механизма, однако предпринимать какие-то действия с рабочей его частью не рекомендуется. Дальнейшие действия выглядят следующим образом:
- Внимательно осмотрите входные и выходные трубки, по которым проходит смазочный материал – как правило, все неисправности насоса связаны именно с ними;
- Если каналы засорены, то весь мусор требуется убрать. попутно продув их сжатым воздухом;
- Если на каналах появились трещины, то их нужно заменить;
Если после сборки бензопилы Партнер смазочный материал опять не проходит на пильную цепь, то насос потребуется полностью заменить.
Как отрегулировать карбюратор на бензопиле Партнер?
Настройка карбюратора бензопил марки Partner немного отличается от процедуры с бензопилами иных марок. Разница состоит в маркировке и значении регулировочных винтов. Для регулировки производитель оборудовал бензопилу Partner тремя винтами – левым винтом количества топлива, правым винтом качества топлива и винтом регулировки холостых оборотов «T». Все эти винты расположены слева под верхней крышкой корпуса бензопилы. Регулировка карбюратора бензопилы Partner выглядит следующим образом:
- Снимите крышку и очистите запчасти под ней;
- Выкрутите оба винта по часовой стрелке до конца, а затем поверните их на 1/5 оборота в противоположном направлении;
- Начните медленно поворачивать винт количества, пока не услышите, что мотор начал работать на максимально возможных оборотах. Сразу же после этого поверните этот винт на ¼ оборота в другую сторону. В результате бензопила Partner должна устойчиво держать холостые обороты;
- Далее посредством винта качества выставьте максимальные обороты для бензопилы Партнер.
Как добраться до сапуна?
Особая сноровка вам не нужна. Проще всего, обратиться к инструкции по эксплуатации вашей модели. Тем не менее на помощь может прийти и инструкция по демонтажу рукоятки.
Для начала уделите внимание подготовительному этапу
- Чтобы провести очистку после демонтажа рукоятки пилы было проще, удалите шину и цепь, боковую крышку. Это необязательно, но желательно, ведь так заодно вы сможете, используя кисточку и компрессор удалить следы масла, грязи, опилок.
- Отложите демонтированные детали в сторону.
После очищения, переходим к снятию рукоятки.
- Рукоятка прикреплена к корпусу тремя амортизаторами (все прорезинены), но удалить их сразу нельзя, поэтому для начала мы работаем с заглушками из пластика. Обычно они располагают во внутренней полости каждого амортизатора.
- Возьмите мощную отвертку и начните выжимать амортизаторы. Начинайте с того, который расположен близко к ручке сзади.
- Снимаем два винта, которые позволят нам демонтировать проволочную тягу (она связана с карбюратором и курком газа, находится близко к ручке, где вы снимали первый амортизатор).
- В конце у вас остается ручка, которая соединена с амортизатором. Теперь остается выкрутить корпус (заломите в сторону внутреннюю часть рукоятки).
- Снимаем с резинки корпус. Все готово!
Если ранее вы проводили разборку бензопилы, с демонтажем рукоятки справитесь быстро.
Обычно после этого шага следует разборка стартера. Но, учитывая стандартные особенности строения бензопилы, этот шаг для того, чтобы добраться до сапуна, нам не нужен. По желанию можно снять и стартер, так как под ним скапливается множество опилок.
Регулировка карбюратора бензопилы Партнер 350 своими руками
Перед тем, как начать настройку штатного карбюратора модели Partner, нужно тщательно очистить его от пыли, грязи и нагара, скопившегося на стенках. Помимо карбюратора потребуется промыть и высушить топливный и воздушный фильтра. В противном случае оператор не сможет точно установить требуемые обороты двигателя.
В левой верхней части защитного пластикового корпуса пилы Partner расположены отверстия, внутри которых производителем предусмотрены болты для регулировки карбюратора. Найдя их, можно приступать к базовой настройке узла. Для этого левый и правый винты, отвечающие за количество и качество оборотов соответственно, нужно установить в полностью закрученное положение. Сразу после этого их необходимо ослабить на 1/5 оборота. Третий регулировочный болт, обозначенный буков T, нужно оставить в том положении, в котором он установлен.
Конечная настройка карбюратора бензопилы Партнер 350 выполняется в следующем порядке:
- Сперва пилу нужно завести и дать ее мотору поработать для полного прогрева;
- Через 5 минут можно приступать к регулировке. Вначале левый болт нужно начать поворачивать по ходу стрелки часов до того времени, пока мотор не наберет максимальные обороты. Затем левый болт необходимо повернуть на 1,4 оборота в обратном направлении. После выполнения этих действий двигатель бензопилы Partner должен уверенно работать на холостых оборотах;
- Если после манипуляций с левым регулировочным винтом цепь на шине начала вращаться, то ее нужно остановить, поочередно поворачивая болт T;
- Затем нужно переходить к настройке качества топливной смеси. Для этого правый регулировочный винт потребуется повернуть по ходу стрелки часов. Как только мотор достигнет максимально допустимых оборотов, винт нужно отвернуть на 1/4 оборота в обратном направлении.
Регулировка карбюратора бензопилы Партнер 350 своими руками
Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.
Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.
В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.
Признаки того, что карбюратор надо регулировать:
- Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
- При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.
Иногда эти проблемы возникают по другим причинам:
- забит воздушный фильтр;
- затруднена подача топлива из бензобака в карбюратор;
- забиты нагаром выхлопные окна и глушитель.
Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.
Так выглядит забитый пылью и опилками фильтр
Необходимые инструменты
Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.
Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.
Алгоритм регулировки карбюратора
В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.
Регулировка холостых оборотов
Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.
Регулировка средних и высоких оборотов
Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).
Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.
Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.
Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H
Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.
Заводские настройки карбюратора
Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:
- Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
- Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
- При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.
Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.
Видео регулировки карбюратора Партнер 350
Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:
Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.
Как выставить зажигание на бензопиле Партнер?
Перед настройкой зажигания потребуется убедиться в исправности свечи. Если ее не заливает топливной смесью, и на ней не видны следы нагара, то можно приступать к настройке. Все последующие действия сводятся к регулировке зазора между маховиком и магнето. Алгоритм действий выглядит следующим образом:
- Сначала нужно сделать замеры текущего зазора между двумя элементами. Для стабильной работы системы зажигания он должен составлять не более 0,2 мм. Если зазор слишком большой, значит его нужно отрегулировать;
- Для этого рядом с маховиком потребуется найти 2 винта. Поворачивая их, маховик будет отдаляться от катушки;
- Немного отодвинув элемент, нужно установить между ним и катушкой шаблон. После этого потребуется начать поворачивать винты в обратную сторону до того момента, пока маховик вплотную не приблизится к магнето. Затем нужно извлечь шаблон и собрать бензопилу.

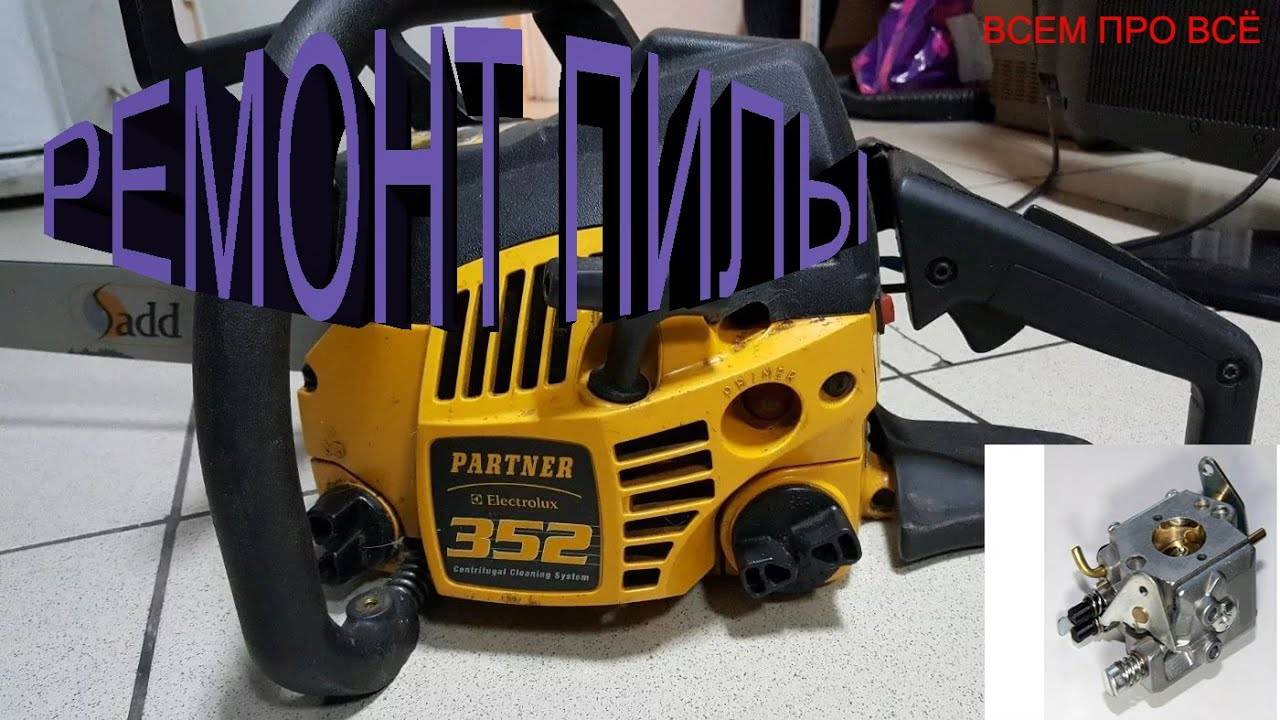

Ремонт бензопилы Partner 350S, откуда бензин в глушителе?!
Добрый вечер уважаемые Пикабушники! Так как пост мой с видео о ремонте удалили, некий увидел там какую то рекламу, решил запилить типичный пост с фотографиями, который не добьется ничего, но как то пофиг, может кому то пост будет полезный.
На ремонте вновь Partner 350S, клиент сказал течет откуда то бензин, и не заводится.
Снимаем верхнюю крышку и видим самодельный трос газа, аля провод с клемой
Не удивительно, на данном виде бензопилы трос очень часто ломается на карбюраторе, а если его снимать неосторожно, то шансы сломать увеличиваются
Мерим компрессию советским компрессометром, со второго раза почти 8 атмосфер, результат не плохой, учитываю что пила лежала на морозе -25 , видно как глушитель и цилиндр покрылся инеем при заносе в теплый гараж.
Снимаем глушитель, что-бы посмотреть нет ли задиров на поршне и цилиндре. Зрительно видно что все в порядке. А вот глушитель был полон бензином, что уже насторожило, отправляем его на прожиг в печку. Глушители на подобных пилах часто засоряются копотью, так как имеют маленькие выходные каналы, чем следует потеря мощности и не развивание оборотов.
Снимаем карбюратор и разбираем для осмотра, мембрана стоящая внизу карбюратора слегка затвердела, из-за нее не до конца закрывалась топливная игла, в следствие чего давление из бензобака давило бензин через карбюратор в режиме покоя безопилы в цилиндр и перетекало в глушитель, основная причина найдена, ставим новый ремкомплект карбюратора и собираем его.
Как производится регулировка карбюратора на бензопилах
Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

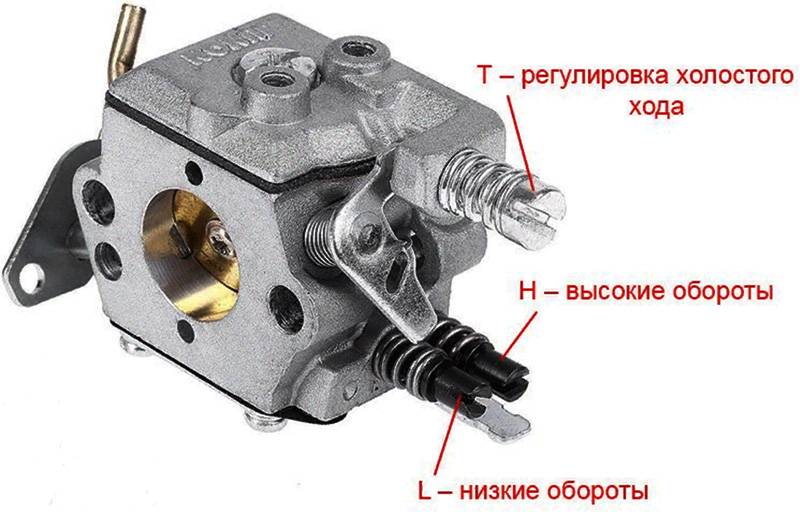

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора
Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

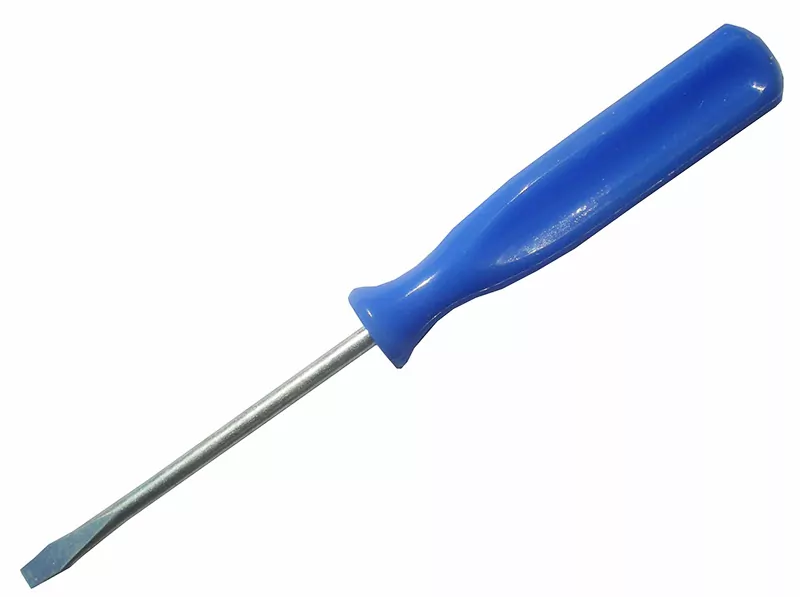

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы
Как настроить карбюратор бензопилы, если она вообще не заводится
Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:
- винт L – на один оборот;
- винт H – на полтора оборота.
ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия
Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.
ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.
Статья по теме:
Как правильно и точно отрегулировать карбюратор: пошаговая инструкция
Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.
Иллюстрация Описание действия
Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта
Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения
При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть
В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)
В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная. Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро
После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах
Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.
