Электронный угломер: ювелирная точность углов.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Сколько стоит угломер механический?

Это недорогие устройства, по крайней мере если сравнивать с электронными аналогами, стоимость которых может превосходить 5 тыс. руб. В данном случае речь идет о ценах, не превышающих 1 тыс. Лишь специализированные представители этого сегмента могут стоить порядка 2-3 тыс. Стандартный же угломер механический, цена которого варьируется в пределах 300-500 руб., составляет основу этого класса. Даже многофункциональные модели из среднего звена, обеспеченные нониусом, редко превышают в цене 700-800 руб. Впрочем, многое зависит от изготовителя и качества применяемых материалов.

Виды угломеров

По особенностям конструкции и принципу работы модели приборов можно разделить:

• на электронные, они же цифровые. Эти устройства точные, работать с ними очень легко. На лицевой части прибора расположен дисплей, на котором отображаются показания. Также такие устройства могут иметь дополнительные функции;
• лазерные. Такие устройства вместо подвижной механической части используют направление луча на нужную точку. Минус такого оборудования — лазерный указатель сложно увидеть невооруженным глазом. Для этого используются дополнительные приемники, обеспечивающие точное наведение на цель;
• маятниковые. Такие приборы предназначены для точных измерений в инструментальном производстве. Во время работы шкала остается неподвижной, перемещается стрелка, которая устанавливается на противовес;
• оптические. Яркий представитель таких угломеров — тахеометр. Отличить подобные приборы можно по так называемому «глазку» — оптической линзе, которая используется при проведении измерений;
• механические. Модели с нониусом более точны, но требуют понимания принципа и особенностей работы;
• шаблоны. Представляют собой изделия с фиксированными углами. Они используются для настройки других инструментов и быстрого проведения стандартных измерений. Шаблоны бывают на 30, 45, 90 и более градусов.

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга

При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки

Угломеры

Устройств для замера углов на самом деле множество, это и:

• угломерный инструмент с нониусом;
• угломерный астрономический инструмент и многие другие.

Их применяют везде, где необходимо выполнять соответствующие измерения, например, при изготовлении штамповой оснастки, или определении местоположения судна в пространстве.

Как уже отмечалось, чаще всего применяют угломеры с нониусом. В нашей стране производят угломеры с нониусом разного типа. В частности, в номенклатуре инструментальной продукции, которую выпускает АО КЗ «КРИН» присутствуют следующие позиции:

• угломер с нониусом типа 2;
• угломер с нониусом типа 4;
• угломер с нониусом 5ум;
• угломер с нониусом 4ум.

По большей части они предназначены для выполнения измерения наружных углов с точностью 2 минуты. Модели типа 2 применяют для проведения замеров в пределах от 2 до 360 градусов.

Кроме того, их можно использовать при выполнении лекальных (разметочных) работ, например, при производстве сложного фасонного инструмента (штампы, пресс-формы и пр.). Надо отметить, что производство угломерного инструмента отличает высокая трудоемкость, а материал для его производства обладает высокой стоимостью. Для его производства применяют инструментальные стали, цена которых в нескольких раз превышает стоимость конструкционных.

Конечно, существует угломерный инструмент, который обладает более низкой стоимостью. Для его изготовления применяют более простые материалы. Такую продукцию выпускают множество предприятий, расположенных в нашей стране и за ее пределами. Как пример можно привести

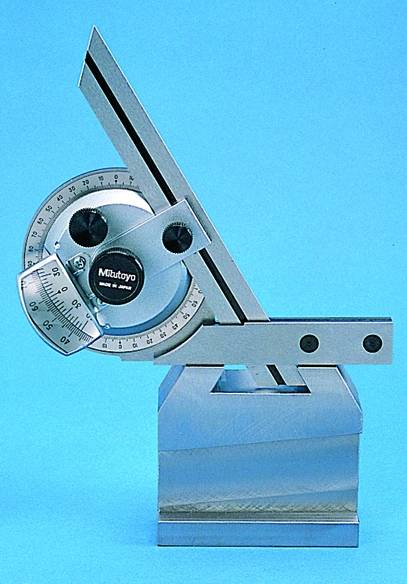

Угломеры с нониусом SKRAB

Один из ярких представителей этой продукции угломерный инструмент с нониусом SKRAB модели 40320. Его применяют для проведения замеров внутренних углов в диапазоне от 0 до 220 градусов. Точность такого прибора составляет 1 градус. В принципе такой точности хватает для проведения большинства работ, например, при разделке пластикового профиля при создании светопрозрачных конструкций (окон, дверей и пр.).

В последние годы производители выпустили на рынок электронные угломерные инструменты. Их точно так же применяют в промышленности, строительстве и пр. Их использование значительно проще, чем угломерных устройств механического типа. По большей части, этот инструмент производят из пластика или алюминиевых сплавов. На раме установлен измерительный блок. Точность электронных угломеров может колебаться в зависимости от качества производства и типа электронного устройства. Но в среднем она может лежать в диапазоне от 0,3 до 1 градуса. Эти угломерные приборы по большей части применяют в строительстве.

Выбор угломера или что надо знать перед покупкой

На основании выше представленного описания можно принять соответствующее решение о том, какой тип инструмента предпочтительно купить. Зачастую выбор ложится на механические или цифровые приборы, за ними идут лазерные, и меньше всего популярностью пользуются среди домашних мастеров маятниковые и оптические приборы. Чтобы выбрать правильно измеритель, нужно учитывать следующие критерии:

1. Материал изготовления — это может быть пластик, алюминий или сталь. Выбирать алюминиевые устройства нужно в самом крайнем случае, так как они отличаются непродолжительным эксплуатационным периодом
2. Качество нанесения шкалы и исполнение инструмента в целом — визуально определяем, насколько качественным является этот прибор. Если он собирался не на заводе, а в подвале на «скорую руку», то это будет отчетливо видно. Выбирать такие модели не стоит
3. Цена — хороший прибор будет стоить соответствующе. Если это механический инструмент из пластика, то купить его можно за 500-600 рублей, с нониусом устройства из стали стоят не менее 1500 рублей, а самые дорогие — это электронные и лазерные измерители

Подводя итог, необходимо отметить, что рассматриваемый вид измерительного прибора должен быть в арсенале у каждого мастера. С его помощью можно не просто измерить угол между двумя перпендикулярными поверхностями или конкретной детали, но еще и изготовить высокоточные заготовки и механизмы.

Публикации по теме

Как пользоваться малкой и особенности угломера

Динамометрические отвертки и их назначение

Виды строительного правила: рекомендации по их применению

Как отремонтировать лазерный уровень самостоятельно или сколько стоит ремонт

Угломеры разных видов: как выбрать подходящий?

В наши дни без угломера невозможно представить себе ни одно производство, ни одну стройку. Традиционный универсальный угломери сложный лазерный измерительный комплекс часто соседствуют в одном цеху. Конструкторы и изобретатели постоянно совершенствуют конструкции угломеров, повышая удобство пользования и точность измерений.

Особенности конструкции и принцип работы

Геометрический принцип работы любого угломерного прибора основан на сравнении величины измеряемого угла с частью длины окружности. Полная окружность соответствует углу в 360о, единица измерения угла определена учеными в 1/360 часть полной окружности- 1 градус (угловой). С повышением точности измерений стали говорить о дробных частях градуса- десятичных дробях или 1/60 его части- угловой минуте и 1/360- угловой секунде.

Простейшие механический угломеры состоят из полукруглой шкалы, размеренной в градусах, и подвижной линейки, закрепленной одним концом. Измерение проводится так:

• одну сторону измеряемого угла совмещают с основанием шкалы;
• другую- с подвижной линейкой;
• в месте пересечения линейки и шкалы считывают величину угла.

Более совершенные модели дополняются узлами, облегчающими считывание показаний шкалы, фиксирующими положение прибора относительно горизонта, позволяющими фиксировать направление на удаленные точки сторон углов и другие.

Изготавливают из их инструментальной стали, реже- из бронзы.

Многие строительные угломеры, особенно с электронными модулями, изготавливают из легких алюминиевых сплавов

При работе с такими устройствами следует соблюдать осторожность, избегать их падения на твердые поверхности, а также падения инструментов и стройматериалов на сами приборы

Лазерные модели угломеров воссоздают пространственную картину измеряемого угла на основании нескольких опорных точек, координаты которых измеряются лазерным дальномером. Величина угла вычисляется встроенным компьютером на основании этих координат. Такие модели имеют пластиковый корпус и электронную начинку.

Классификация видов

Существует несколько классификаций угломеров. Среди них наиболее значимы следующие:

• по сфере применения;
• по точности;
• по погрешности измерения;
• по принципу измерения;
• по виду измеряемых углов.

По сфере использования различают следующие типы устройств:

1. Строительные. Рассчитаны на большие расстояния. Применяются для разметки объектов и во время монтажа, чтобы закрепить конструкции правильно.
2. Плотницкие. Оперируют сантиметрами, дециметрами. Используются для разметки деталей из дерева и других материалов.
3. Навигационные. Определяют направление на небесные светила, используются для вычисления географических координат точки наблюдения.
4. Слесарные. Отличаются от плотницких повышенной точностью, работают с металлическими заготовками и конструкциями.
5. Учебные. Применяются учащимися при изучении начальной и начертательной геометрии.
6. Артиллерийские. До конца XX века использовались для наводки орудий. В настоящее время вытесняются электронными системами наведения.
7. Горные. Строительные, приспособленные для работы в закрытых пространствах горных выработок.

По виду измеряемых углов приборы делятся на

• внешние (маркировка УМ);
• внутренние (маркировка УН).

Типы угломеров в зависимости от принципа измерения будут рассмотрены в следующем разделе.

Виды угломеров по способу применения

Угломеры были изобретены достаточно давно, но сейчас этот измерительный инструмент продолжает пользоваться популярностью. Для разных сфер использования, выпускаются соответствующие измерительные приборы. Что они собой представляют, и чем отличаются, выясним детально.

1. Строительный — это самый распространенный вариант измерительного инструмента, который обязательно имеется у каждого мастера. Предназначен прибор для контролирования стен, фундамента, перекрытий и т.п. Главная особенность этого измерителя в том, что его части имеют длину не менее 50 см, что обеспечивает высокую точность показаний
2. Плотницкий — применяются плотниками при изготовлении деревообрабатывающих конструкций. Плотницкий угломер еще называют малкой, и он является приблизительным, так как имеет низкую точность измерений. Главная отличительная особенность малки от угломера в том, что одна часть имеет градуированную шкалу, а вторая представляет собой опорную ножку
3. Слесарный — по сравнению с плотницким, отличается высокой точностью измерений. В слесарном деле важна высокая точность, поэтому угломеры имеют чувствительный регулировочный механизм, обеспечивающий измерения до малейших долей градусов
4. Горный — по конструкции имеет мало что общего с предыдущими вариантами, однако также предназначается для измерения углов. С его помощью осуществляется визуальное определение вертикальных и горизонтальных углов в горной местности. Применяются такие инструменты сегодня только любителями, так как их заменили более точные приборы
5. Медицинский — мало кто знает о том, что в медицине также применяется такой измеритель, как угломер. Медицинский измеритель используется в медицине для определения углов работоспособности крупных, средних и малых суставов. Имеет вид круга с градуированной шкалой, по которой анализируется амплитуда движений
6. Астрономический — не имеет ничего общего по конструкции со всеми представленными видами угломеров. Этот тип инструмента является самым точным, а предназначается он непосредственно для того, чтобы рассчитать траекторию движения звезд на небе, а также их скорость и размеры. Обычно применяется совместно с телескопами
7. Мореходный — имеет индивидуальную конструкцию, и предназначается для выявления географических координат расположения судна. Сегодня такие приборы моряками не используются, так как их вытеснили современные спутниковые устройства. Только на каждом судне обязательно имеется такой прибор, которым можно воспользоваться в случае отказа электронных систем
8. Артиллерийский или военный — служит для того, чтобы установить артиллерийское орудие, а также откорректировать залповый огонь. Сегодня также приборы практически не используются
9. Угломер для затяжки болтов — специальный прибор, позволяющий обеспечить завинчивание болтов на необходимый угол поворота

Это основные, но не единственные виды угломеров, встречающихся на планете. Если по дому выполняются строительные работы, тогда мастеру обязательно понадобиться купить специальный угломер. Какими они бывают по способу измерения, подробно описано далее.

Применение

Как уже отмечалось, угломерные устройства нашли свое применение практически во всех отраслях, промышленности, транспорта.

В строительном деле угломеры применяют при выполнении работ по монтажу, разметке и выполнении проектных работ. С его помощью осуществляют контроль над монтажом строительных конструкций, которые расположены под определенным углом по отношению друг к другу. Причем измерения могут проводиться в трех плоскостях. Кроме, угломера в строительстве применяют отвесы и уровни.

Кроме этого, угломерный инструмент применяют в столярном и плотницком деле, в геодезии. Даже в медицине так инструмент применяют для контроля над суставами, позвоночником и пр.

Принцип работы

Данный инструмент можно назвать электронным транспортиром за счет схожих с последним функций, а именно построения и измерения углов. Но основное и главное отличие угломера в том, что он может работать с любыми углами, причем с высокой точностью.

Прибор предназначен для таких работ, как:

• Замеры в процессе монтажа.
• Диагностика пространственных сетей.

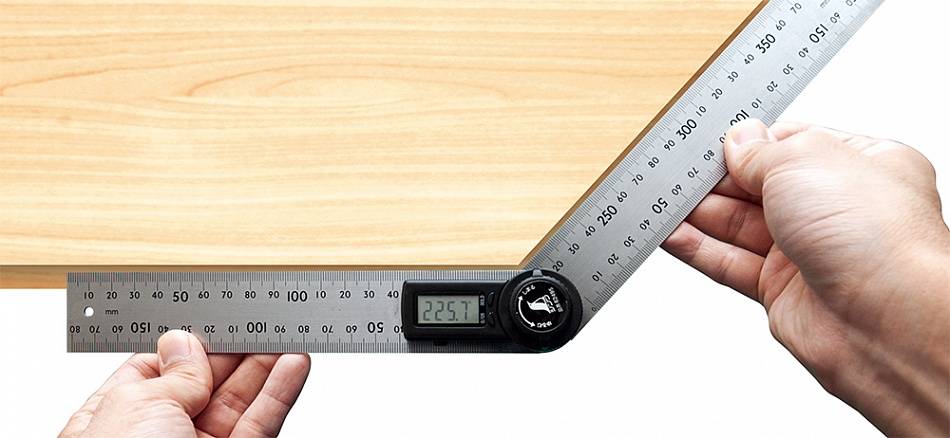

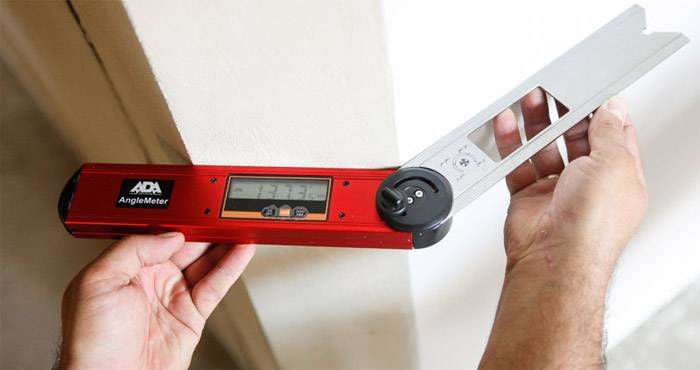

Использовать инструмент достаточно просто – нужно приложить его корпусом к базовой стороне угла, а рабочую планку отвести к другой его стороне. При этом между угломером и поверхностью не должно быть зазоров. Все результаты после вычислений прибор выдает на дисплее. Можно измерить как внутренний, так и наружный угол.

Мнение эксперта
Торсунов Павел Максимович

Это только основные функции инструмента, но его также можно использовать для выноса заранее заданных значений угла, в качестве электронного уровня, для построения осей и других работ, связанных с замерами.

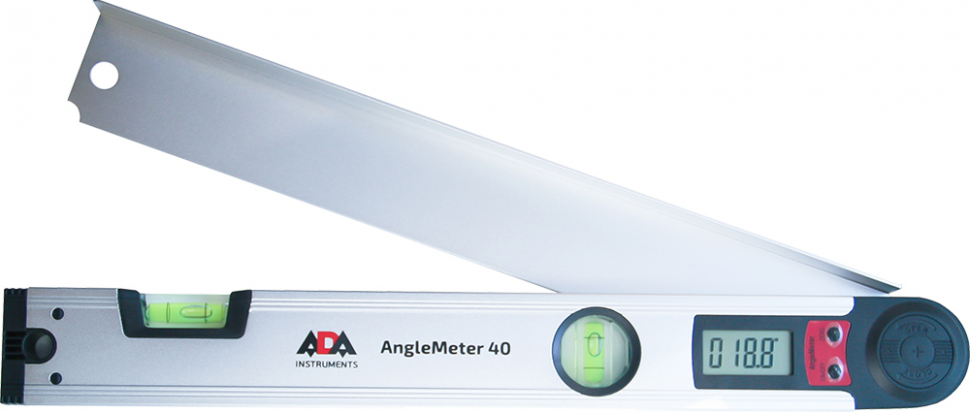

Модель угломера от ADA

Производитель ADA специализируется на выпуске измерительных приборов и строительного оборудования. Стоит рассмотреть модель AngleRuler 20 – угломер электронный, который обеспечивает точность на уровне погрешности в 0,5 градуса. В сложенном виде длина прибора составляет 20 см, а в разложенном – 40 см. Пользователь этого устройства может рассчитывать на работу с полным углом, при этом меняя положение аппарата.

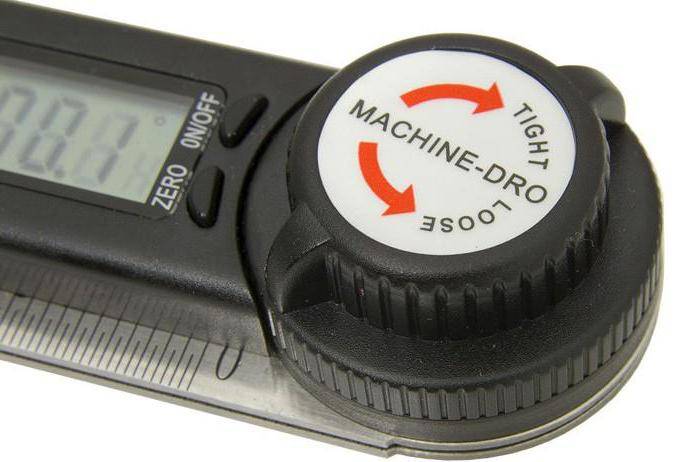

Датчик разрабатывался таким образом, чтобы после его сброса оператор мог без труда произвести относительные замеры. То есть можно выполнять серийные разметки, каждый раз соотнося их показания между собой. Также угломер электронный ADA AngleRuler отличается исполнением функциональных частей. Для фиксации положения линейки конструкторы предусмотрели специальный винт с жестким поворотом, а для демонстрации результата прибор обеспечен цифровым дисплеем.

Лазерный угломер — устройство, назначение и применение

Дорогостоящий лазерный прибор представляет собой инструмент, которым можно проводить измерения углов на большие расстояния. Обычно при помощи таких устройств выполняется проверка точности и ровности углов сооружаемых конструкций. Конструктивно прибор имеет сходство с лазерными дальномерами и нивелирами, но есть упрощенные варианты устройств, которые имеют вид арбалетного оружия. Рассмотрим особенности применения разных моделей лазерных приборов для измерения углов.

1. Лазерный угломер в форме арбалета или прибор для определения угла режущей кромки — этот инструмент предназначен для определения угла заточки ножей и других деталей. Как пользоваться прибором, показано на видео

2. Строительный лазерный измеритель углов имеет два луча, направляемые на поверхности, между которыми необходимо узнать угол. В конструкцию прибора встроен процессор, отвечающий за анализ и расчет точных данных, которые пользователь получает на дисплее. Главная задача пользователя — установить прибор на ровной поверхности. Для этого в конструкции устройства имеются водные глазки (уровни)
3. Интегрированные — они обычно являются встроенными в дальномеры, и одновременно вместе с измерением показаний, при необходимости показывают угол наклона

Точность показаний зависит от направленности луча, поэтому в солнечную погоду эти сведения будут иметь большую погрешность, чем в темное время суток. Самый простой способ измерить угол наклона поверхности — установить на современный смартфон специальное приложение, по которому можно также с точностью узнать угол наклона.

Виды угломеров

Классификация осуществляется по используемому принципу измерения углов и наклона. Наиболее распространены шесть видов угломеров.

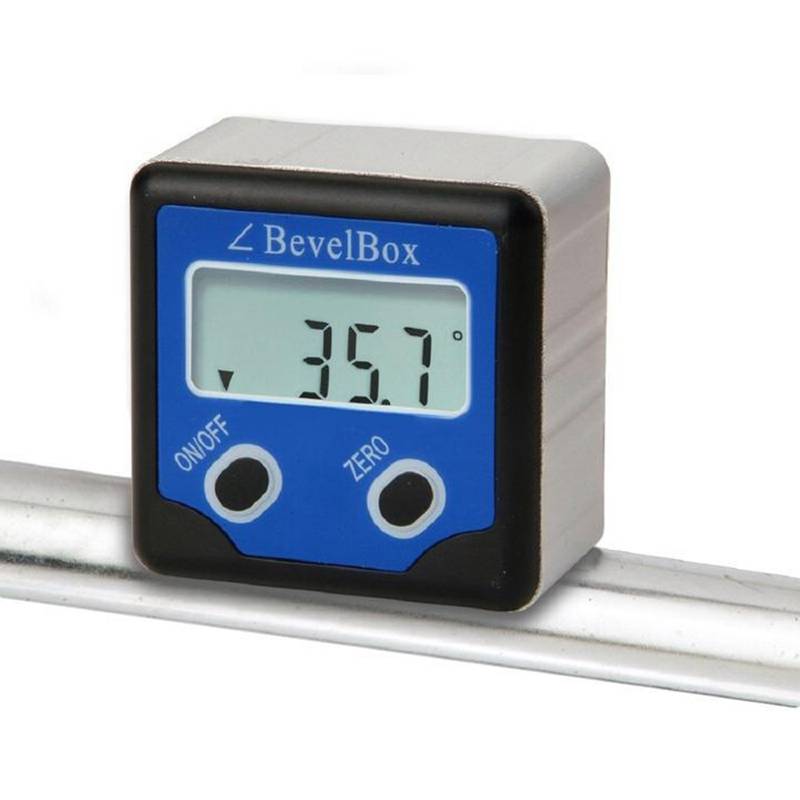

• электронные (цифровое) угломеры. За измерения в таких моделях отвечают электронные компоненты, результат выводится на дисплей. Электронные модели обладают высокой точностью, поэтому их широко применяют для выполнения особо ответственных работ;

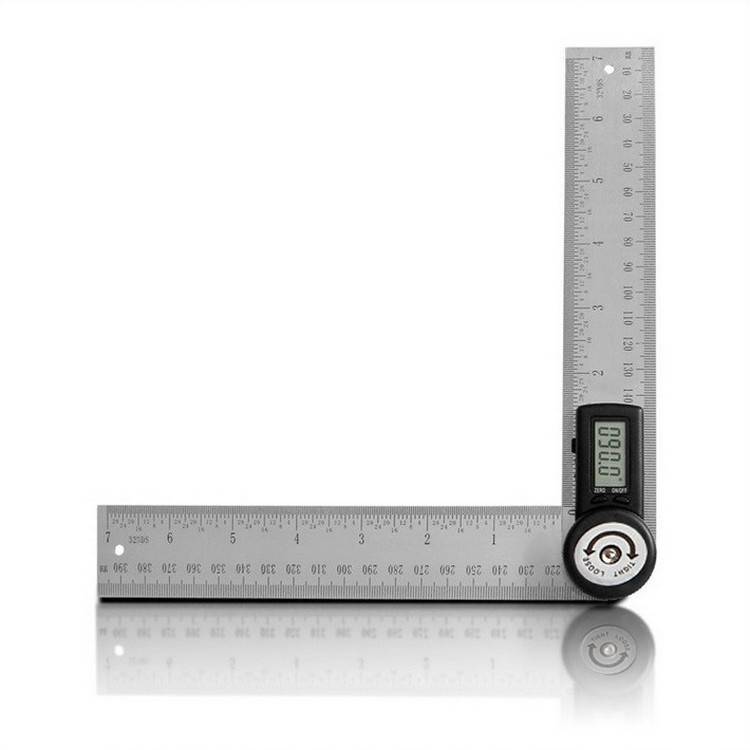

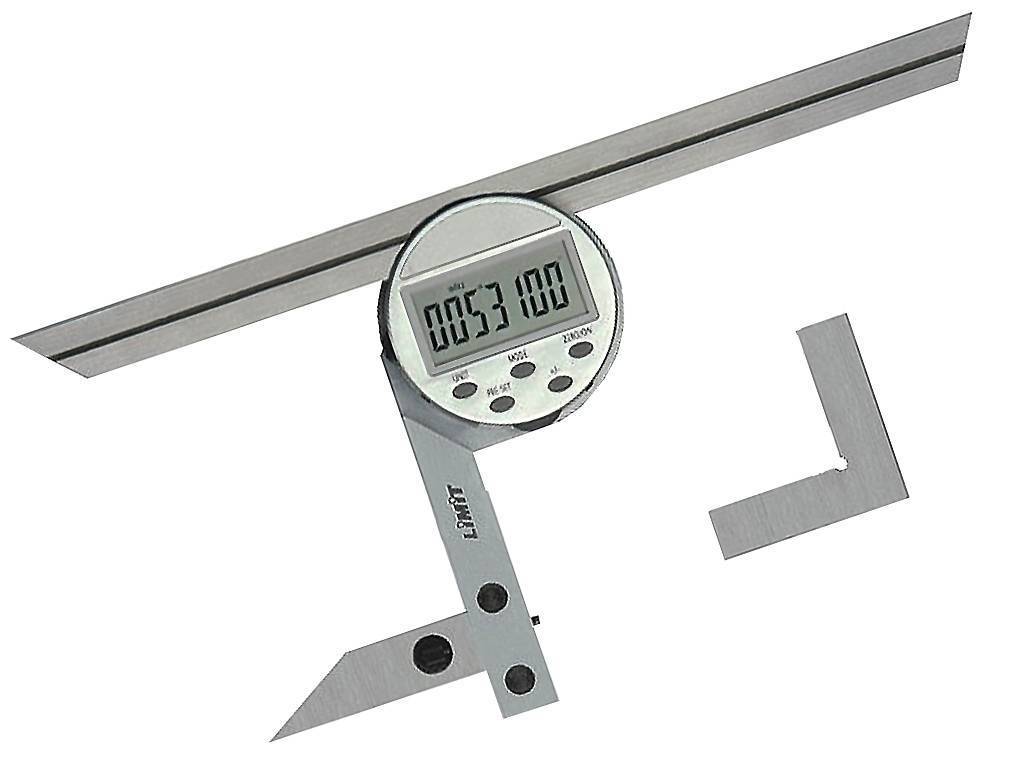

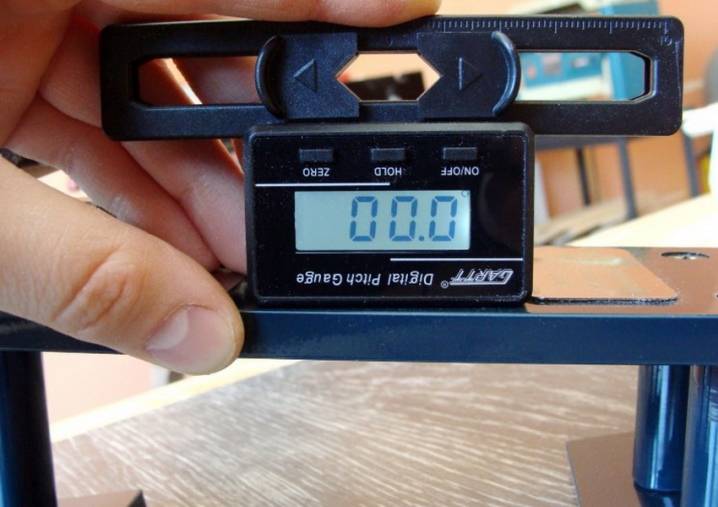

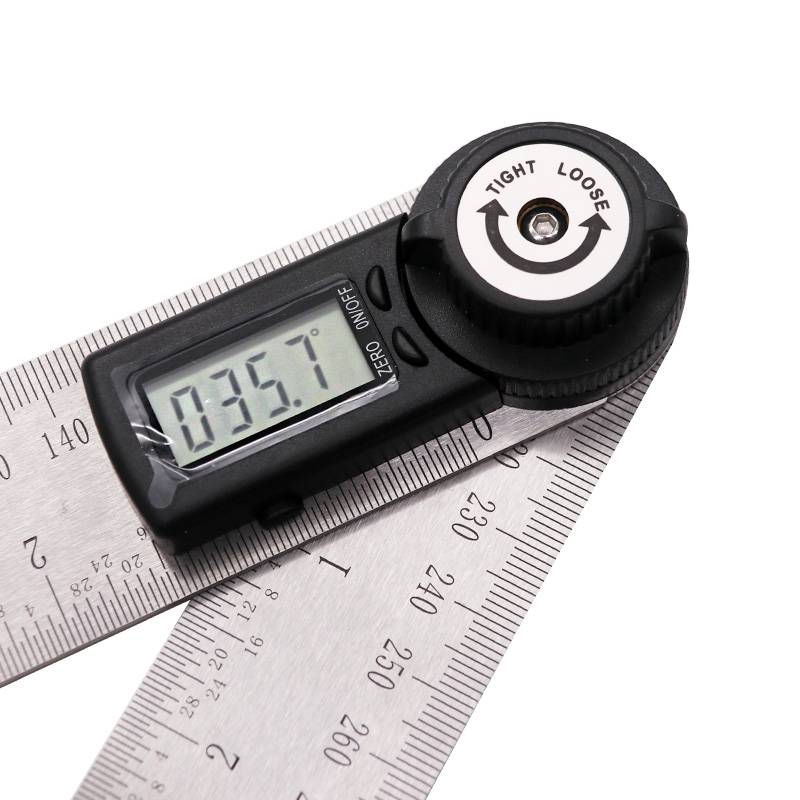

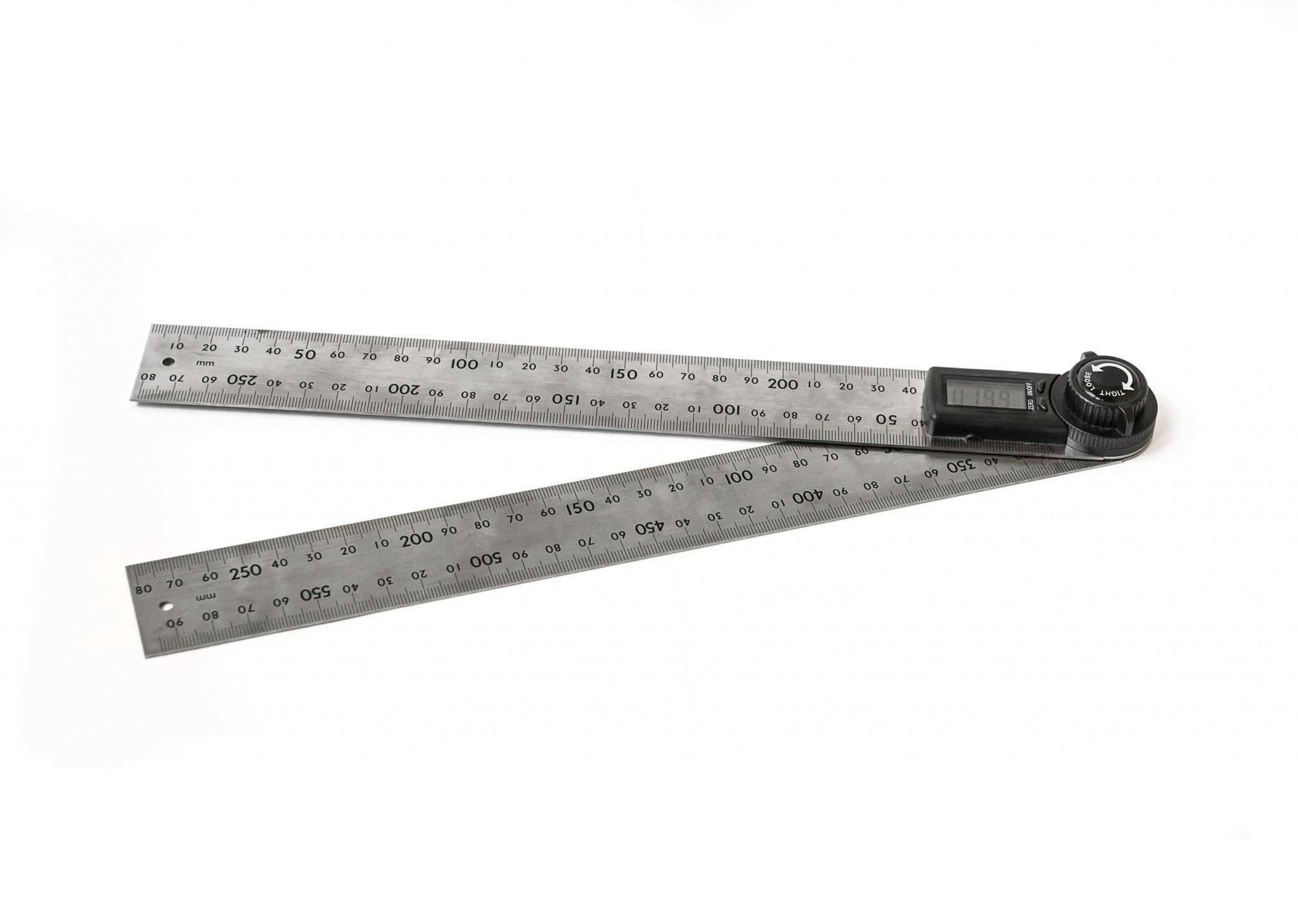

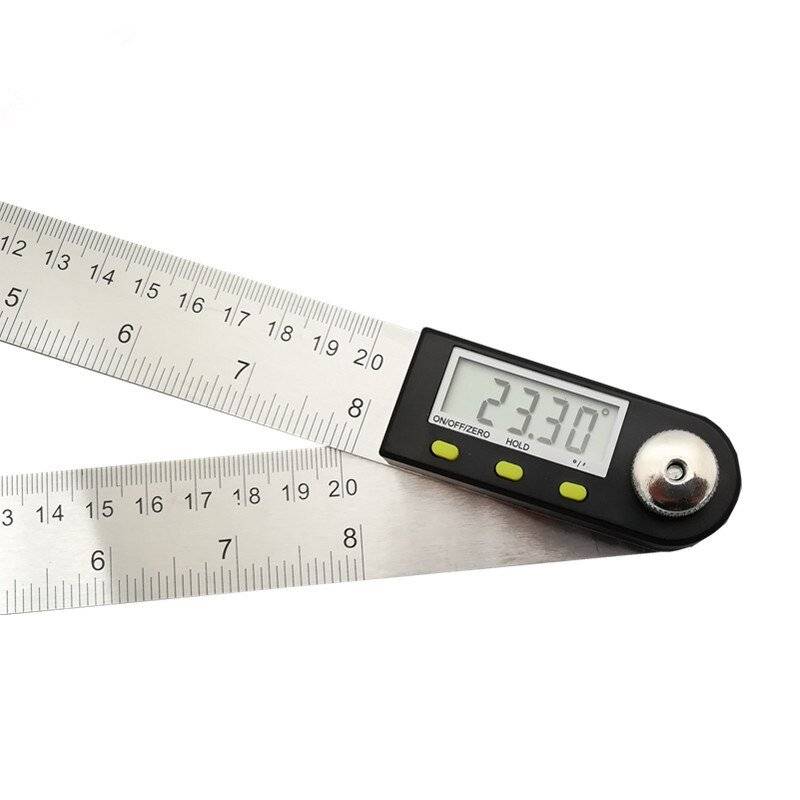

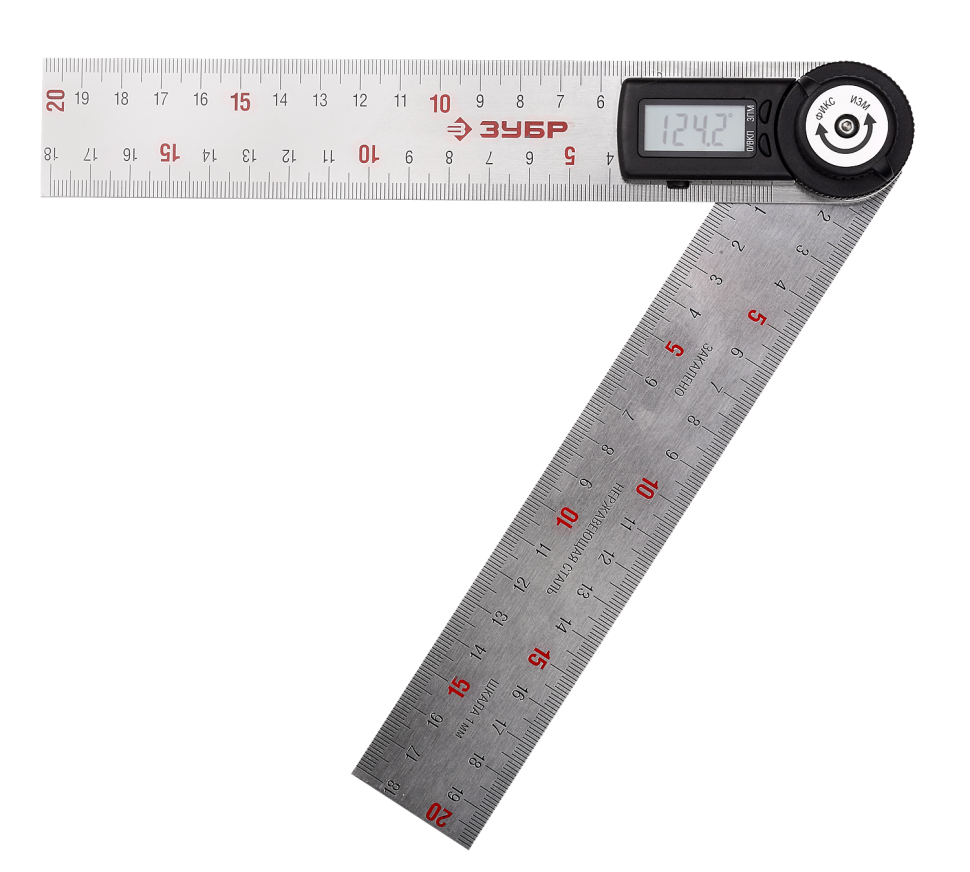

  Электронный (цифровой) угломер

• лазерные. Удобны при работе на крупногабаритных конструкциях. Состоят из двух закрепленных на рейках источников лазерного излучения, направляемых на нужные точки. В некоторых моделях используется только один лазер. Измерение угла между рейками производится либо визуально по шкале, либо электронно с выводом результата на дисплей;

  Лазерный угломер

• оптические модели. Определить их можно по наличию оптической системы для наведения на нужную точку в пространстве. Расчет углов производится при повороте на вторую точку. Наиболее распространенные виды оптических угломеров — нивелиры для строительства и тахеометры для геодезии;

  Оптический угломер

• маятниковые угломеры. Позволяют выявить отклонение от вертикали. Из них самые простые по конструкции — отвесы;

  Маятниковый угломер

• механические. Для их работы необходим прямой контакт реек с поверхностями, между которыми измеряется угол. Шкалы приборов могут быть как простые, так и нониусом для особо точных измерений;

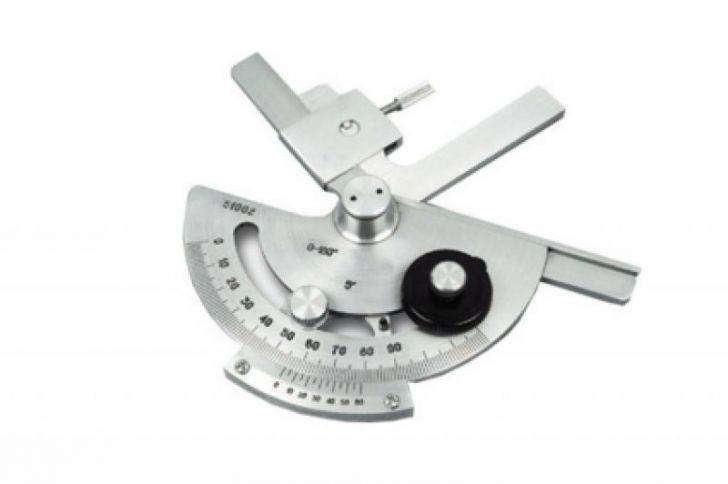

  Механический угломер

• угломеры фиксированных углов. Фактически представляют собой шаблоны, состоящие из двух плоскостей с заданным углом между ними.

  Угломер фиксированных углов

В последнее время также получили распространение универсальные угломеры, в конструкции которых сочетаются различные методы определения углов.

Дополнительные аксессуары

Для эффективной работы с угломером будет нелишним подготовить и вспомогательный инструмент. В перечень наиболее распространенных дополнений можно включить рулетку, уровень и транспортир, если выполняются сложные операции разметки без нониуса. Конкретный набор аксессуаров зависит от того, в каких условиях применяется угломер строительный механический. Виды плотницких и слесарных инструментов такого типа объединяются названием «малка», и практически во всех случаях применение не обходится без разметочных графитовых карандашей. Желательно использовать именно строительные карандаши, поскольку они имеют подходящие характеристики для нанесения точек и линий на поверхностях разных материалов.

Топ-7 популярных моделей

• Плюсы: соотношение цены и качества
• Минусы: не обнаружено

ADA AngleRuler 20

• Плюсы: измерения производит точные, две линейки из нержавеющей стали, есть фиксатор положения угла
• Минусы: плохо переносит низкую температуру

• Плюсы: точность измерений, компактный, простой в использовании
• Минусы: не обнаружено

• Плюсы: удобен в использовании, имеет встроенную подсветку, фиксирует данные замеров
• Минусы: высокая цена

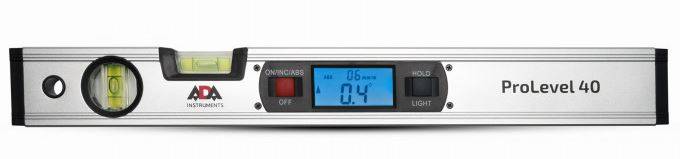

ADA ProLevel 40

• Плюсы: высокая точность работы, хорошее качество сборки, корпус сделан из прочных материалов
• Минусы: не обнаружено

• Плюсы: удобен в использовании как профессиональный инструмент
• Минусы: высокая цена

Типы угломеров по принципу измерения

В зависимости от использованного способа угловых измерений, устройства разделяют на несколько типов:

Механические

Широко распространенные в слесарном и столярном деле механические угломеры делят на два подвида:

• простые, представляющие собой угловую шкалу-транспортир и закрепленную одним концом в начале координат линейку;
• оборудованные нониусом- дополнительной шкалой для более точного считывания показаний.

Механический угломер Измерения плоских углов проводятся контактным способом- инструмент следует плотно прижимать к поверхности.

Маятниковые

Кроме определения угла между двумя направлениями, позволяют также проводить угловые измерения относительно горизонта. В старинных конструкциях для этого использовали отвес, прямой угольник либо карданный подвес, в современных применяют конструкцию, стабилизирующее свое положение в пространстве за счет быстрого вращения ротора- гироскопа. Прибор позволяет быстро определить уклон поверхности, наклоны сторон сложных конструкций и т. п. Некоторые лазерные дальномеры могут определять положение линии горизонта, обрабатывая сигналы спутников GPS

Оптические

В устройствах этого типа одна (или обе) стороны угла обозначаются с помощью оптической системы, направляемой на маркерную точку на измеряемом объекте. Это средство дистанционного измерения. К ним относятся навигационные, горные, астрономические и многие строительные приборы.

Лазерные

Это наиболее совершенные на сегодняшний день приборы. Обычно их совмещают с лазерным дальномером, угловые измерения- это дополнительная функция большинства из них. Два или более лазерных луча направляются на точки, лежащие на сторонах измеряемого угла. Процессор проводит вычисления угловых значений и выводит их на дисплее устройства. Может измерять углы в любой плоскости, отсчитывать их от заданной пользователем системы координат.

Читать также: Полировальная насадка для болгарки

Простейшие устройства используют механическую шкалу, на которой оператором поворачивается лимб с установленной лазерной указкой. Продвинутые обрабатывают отраженный сигнал лазера самостоятельно.

Лазерный угломер

Широко используются при разметке строительных площадок и промышленных конструкций. Если при ярком солнечном свете пятно засветки от лазерного луча плохо видно, применяют дополнительные усилители и отражатели.

Электронные

Вычисление значений проводится встроенным процессором. Результаты измерений выводятся на дисплей. Устройства позволяют запоминать результаты последних измерений, проводить вычисления на их основе: например, разницу двух измеренных углов. Такие устройства активно используются при разметке заготовок на машиностроительных и деревообрабатывающих производствах, при раскрое листовых и рулонных материалов.

Кроме того, в учебе, производстве, строительстве и в быту широко используются угломеры постоянных углов- это шаблоны, выполненные с фиксированным углом в 90, 30, 45, 60. С их помощью можно определить, равен или нет измеряемый угол зафиксированному в шаблоне значению.

Где и когда нужно пользоваться инструментом

Свое применение этот измерительный инструмент нашел в разных сферах, но самым популярным направлением, где без угломера обойтись никак нельзя — это строительство. Не меньшей популярностью пользуется угломер среди плотников, столяров и монтажников. Когда нужно выставить прямой угол, то мастер пользуется угольником. Если же необходимо соединить детали под другим углом (больше или меньше 90 градусов), тогда понадобится воспользоваться угольником.

Это интересно! Угольник применяется не только для выставления нужного угла, при котором будут соединяться детали или сооружаться конструкции, но еще и с целью проверки соответствия указанному значению. Именно поэтому прибором пользуются не только строители, но и специалисты во время проведения проверочных работ.

Одним из самых простейших примеров применения угломера в быту — когда самостоятельно выполняется оштукатуривание оконных откосов. Если боковые откосы имеют не прямой угол, тогда для идентичности двух стенок, понадобится воспользоваться угломером. Кроме строительства, применяются инструменты в следующих сферах:

• Геометрия
• Астрономия
• Военное направление
• Мореходка
• Сварочные работы

В зависимости от сферы использования, были разработаны соответствующие виды угломеров, о чем подробно узнаем далее.

Обзор пластикового угломера KWB 0658-00

Упаковка

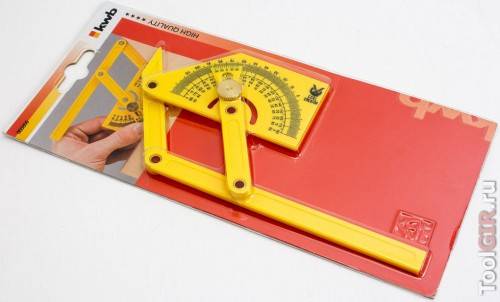

Упакован угломер KWB в блистер. Такие же угломеры других производителей обычно упакованы аналогично.

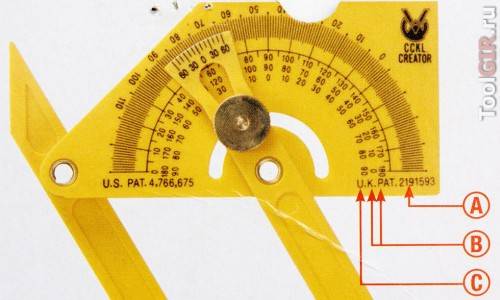

Интерес представляет обратная сторона картонного вкладыша. Во-первых, там инструкция, во-вторых информация о производителе – «Designed by kwb, made in R.O.C.» (разработано в kwb, сделано в Китайской Республике). Первая половина, как мы уже выяснили выше – неправда, kwb не имеет отношения к разработке этого угломера.

А вот на счет второй половины я поясню, так как многие (да и я сам когда-то) путаются в этом вопросе.

Меня всегда забавляют попытки производителей замаскировать известное (а скорей пресловутое) всем с детства «Made in China» разными аббревиатурами: то P.R.C. напишут, то R.O.C.. Да, обе аббревиатуры имеют отношение к Китаю, но на самом деле это не одно и то же! P.R.C. – КНР (Китайская Народная Республика), привычный нам Китай с красным коммунистическим флагом. R.O.C. – Китайская Республика или Тайвань (от имени острова составляющего большую часть территории). Разделение это имеет место еще со времен гражданской войны в Китае (1927-1950 гг.).

В общем, лучше бы так и написали «Тайвань» – к нему в наших кругах доверия больше.

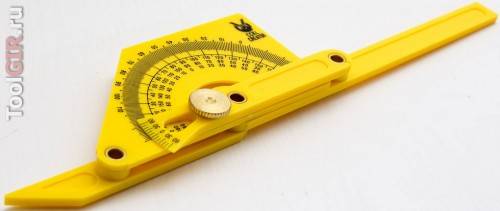

Внешний вид и устройство

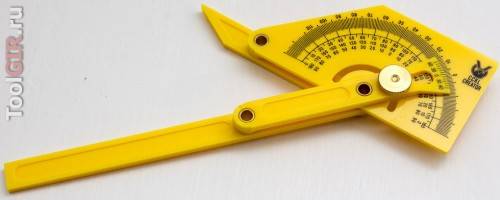

Конструктивно угломер представляет собой транспортир, являющейся частью параллелограммного механизма. Выполнено все из желтого глянцевого ABS пластика. Качество материала отличное, но все же пластик есть пластик… эх, такой бы из нержавейки!

Собрана данная конструкция на латунные шарниры, Ход плотный, но мягкий, люфтов нет вообще. Есть барашек, позволяющий зафиксировать необходимые показания.

Размеры угломера – 155 мм х 100 мм (в положении, как на фото), весит он совсем немного – 26 грамм.

Параллелограммный механизм позволяет угломеру складываться и трансформироваться в нужную для текущих измерений форму.

Еще фото с разных ракурсов:

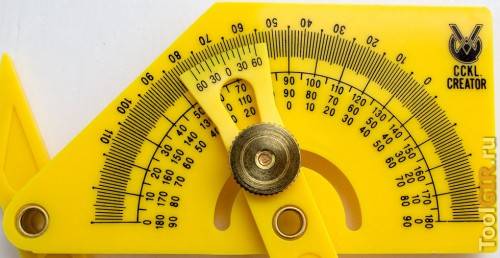

Шкала напоминает шкалу обычного транспортира с маркировкой от 0° до 180°. Минимальный угол, который практически можно измерить – примерно 15° (и для наружных и для внутренних углов). Имеет несколько уровней обозначений для различных измерений. В правом верхнем углу логотип компании, владеющей патентом на этот угломер (возможно, они его и производят).

Все линии и обозначения нанесены черной краской, сделано это достаточно четко и ровно

К отшелушиванию краска не склонна, что важно

Инструкция

Обратная часть вкладыша упаковки угломера kwb имеет весьма доходчивые иллюстрации по использованию. Не знаю, есть ли у всех производителей такие, а кому-то вообще может достаться этот угломер без упаковки, поэтому приведу фотографии инструкции, «на всякий случай».

Угломер имеет три шкалы. Основная шкала – B, у нее две нумерации: прямая и обратная.

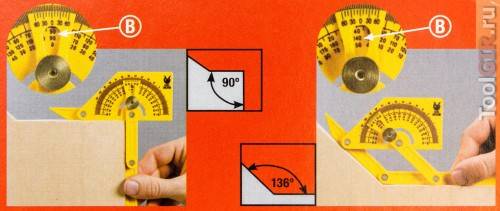

Измерение наружных и внутренних углов – наиболее простые измерения, которые должен иметь делать любой угломер:

Измерение углов сложной формы и относительные измерения:

Измерение внешних углов малых деталей и величины уклона:

Нониус

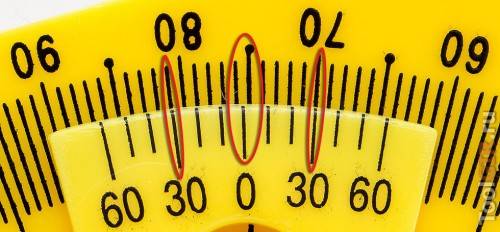

Данный угломер имеет нониус с шагом в 10 минут для более точного определения угла. Те, кто умеют пользоваться штангенциркулем, уже знакомы с этой системой, и знают, как она работает. Для остальных поясню. Нониус (или Верньер (Vernier) в честь изобретателя этой шкалы) – вспомогательная шкала для точного определения долей деления основной шкалы.

На фото мы видим две шкалы: верхняя – основная и нижняя вспомогательная – нониус. Принцип следующий:

1. 0 деление на вспомогательной шкале указывает на базовое значение основной шкалы. В данном случае 75 с лишним градусов.

2. Для того чтобы узнать точное значение этого «лишнего» нужно найти которая из рисок нониус (нижней шкалы) наиболее точно совпадает с любой риской верхней шкалы. В данном случае это 30 минутная риска, что дает нам полное значение в 75°30′.
