Приспособление на дрель для затачивания сверл

Покупные устройства для заточки сверл

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узко специализированные. Применение самодельного аппарата, в свою очередь, обладает достоинствами:

• экономичность – изготовить его можно из подручных материалов;
• приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
• уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственное точило.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

Основные виды заводских устройств

Они разделяются на два типа:

• со стандартным набором режимов по классическим размерам;
• с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Конструктивные особенности

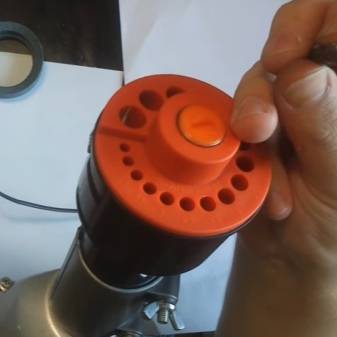

Конструкция насадок на дрели, предназначенных для заточки сверл, включает в себя пластиковый корпус, во внутренней части которого вращается наждачный круг с рабочей поверхностью специальной формы, позволяющей формировать на рабочей части инструмента требуемый угол заточки. Вращение наждачного круга обеспечивает дрель, с валом которой насадка соединяется посредством специальной муфты.

Большинство современных моделей насадок на дрели для заточки инструмента оснащаются торцевой крышкой на корпус, в которой выполнены отверстия разного диаметра, предназначенные для заточки сверл различного размера. Выполняются данные отверстия таким образом, что инструмент, рабочая часть которого вставляется в них для заточки, может соприкасаться с поверхностью наждачного круга только в определенном положении.

Конструкция насадки для заточки сверл

Заточка сверла, выполняемая при помощи такой насадки, осуществляется следующим образом:

• Сверло, режущую часть которого необходимо заточить, вставляется в имеющее соответствующий диаметр отверстие в корпусе насадки.
• Дрель запускается в работу, после чего начинает вращаться наждачный круг. Выполняется заточка одной половины режущей части сверла.
• Инструмент проворачивается в отверстии насадки на 1800, и выполняется заточка второй режущей кромки.

Вышеописанная процедура выполняется несколько раз, пока режущая часть сверла не будет доведена до требуемых параметров.

Насадка для заточки сверл, устанавливаемая на электрическую дрель, может иметь и более простую конструкцию, в которой отсутствует крышка с отверстиями, выступающая в роли кондуктора. Пользоваться насадками такой конструкции неудобно, так как приходится удерживать обрабатываемый инструмент на весу и постоянно следить за правильностью заточки его режущей части.

Точилка под дрель для заточки сверл, стамесок, резцов и отверток

Приспособление для дрели, используемое при заточке инструмента, можно изготовить и самостоятельно, что успешно и делают многие домашние мастера. Конструкция самодельных насадок для заточки сверл мало чем отличается от устройства серийных моделей и, как правило, включает в себя следующие элементы:

• корпус устройства, который можно изготовить из металла;
• монтажное кольцо или муфту, которые необходимы для соединения с патроном дрели и сообщения рабочему органу насадки крутящего момента;
• наждачный круг, рабочей поверхности которого необходимо придать конусную форму, для чего используется токарный станок;
• элементы крепления наждачного круга;
• верхнюю крышку, которая выполняет роль кондуктора, обеспечивающего удобство и правильность заточки инструмента.

Чертежи самодельной приставки к дрели для заточки сверл

Кроме насадок на дрели, используемых для заточки сверл, современный рынок предлагает приспособления, которые предназначены для восстановления геометрических параметров режущей части других инструментов. Сюда, в частности, относятся:

• насадки, предназначенные для заточки дисковых пил;
• приспособления, при помощи которых выполняется заточка ножей от рубанков, стамесок и других инструментов подобного типа.

Это интересно: Ленточный шуруповерт с автоматической подачей саморезов — изучаем суть

Достоинства и недостатки

Оценивая эффективность приспособлений, помните, что для интенсивного использования оно не предназначено. Без предъявления завышенных требований и использования приспособлений по прямому назначению нареканий быть не должно. Стоимость насадок невысока. Поскольку конструкция проста, обращаться с ними получится научиться за довольно короткое время, даже если опыта нет совсем.

Недостатки приспособления следующие:

• Насадка для заточки сверл предназначена больше для правки «подсевших» кромок. Если использовать ее для полноценной заточки сильно затупившихся изделий, наждачного круга ненадолго хватит.
• Большинство моделей имеют не особо надежную фиксацию на патроне.
• Угол, под которым затачивается сверло, заложен в конструкции приспособления, и данный параметр изменить практически невозможно.
• При покупке насадки не всегда можно примерить ее к патрону конкретной модели дрели. В связи с этим вращающийся патрон часто задевает внутреннюю поверхность переходной муфты.

Если не используется самодельный кронштейн, с помощью которого дрель во время работы фиксируется в комплекте с насадкой, пользоваться приспособлением не особо удобно: одновременно приходится удерживать дрель рукой, включать ее и выключать, а второй рукой производить манипуляции со сверлом, направляя инструмент в отверстия, которые есть в крышке устройства.

Приспособления для заточки свёрл

Насадка Bosch S41

Служит для того, чтобы успешно точить свёрла разных диаметров. Она предназначается для дрели с шейкой диаметром шпинделя в 43 мм.

Насадка даёт возможность правки свёрл, которые затупились в процессе работы.

Параметры:

1. Угол заточки равен 118°.
2. Оптимальные обороты шпинделя — 2−3 тыс. об./мин.
3. Диаметр затачиваемых свёрл — 2,5−10 мм.

Приспособление для заточки свёрл Bosch S41, как и любой инструмент этого бренда, не имеет никаких нареканий. Практически отсутствуют какие-либо рекламации.

Отзывы потребителей:

Приобрёл эту насадку перед тем, как благоустраивал свой гараж. Честно говоря, пришёл в строймаркет с одной-единственной целью — купить небольшой наждак. А когда увидел это приспособление, поинтересовался у продавца, стоит ли покупать. Тот ответил, что люди берут и никто ещё не вернул.

Привлекла ещё и приемлемая цена. О покупке не жалею: сэкономил деньги и все сделал, благодаря этой насадке, так, как планировал. Вот что значит Бош! Он вне конкуренции!

Игорь

Приобрёл эту точилку. Точит на «ура». Я сверлю редко, так что хватит мне её надолго. Бош, как всегда, на высоте: красивый внешний вид, приятно в руки взять. Ну и, конечно, отлично работает. Деньги заплатил не зря.

Алексей

Насадка KWB 5032−00

Существует для того, чтобы затачивать спиральные HSS-свёрла.

Параметры:

• Угол заточки — 118°.
• Шейка дрели — диаметр 43 мм.
• Диаметр затачиваемых свёрл — 3,5−10 мм.

Комплектуется запасным камнем.

Отзывы:

Взял по случаю. Совсем не для этого приходил в магазин. У меня точить свёрла на точиле не получалось, а с этим приспособлением у меня выходит неплохо. Главное — не доводить инструмент до тупого состояния.

Юрий

Взял эту штучку для гаража — иногда что-нибудь мастерю. Нашёл достойное применение для новой дрели, ей, оказывается, можно не только сверлить. Кстати, купил ещё заточку для ножей — простейшее и эффективное устройство.

Анатолий

Неплохая вещь для домашнего мастера. Не профессиональный инструмент, конечно, но и не дешёвая китайская подделка. Точит.

Виктор

Насадка SPARTA

Тоже подходит для дрелей с шейкой шпинделя в 43 мм. Это даёт возможность восстановить остроту сверла, у которого режущая часть притупилась вследствие работы. Параметры насадки Спарта:

• Угол заточки — 118°.
• Диаметр затачиваемых свёрл — 3,5 — 10 мм.

Запасной камень в комплекте.

Отзывы:

У меня уже много различных устройств, приобрёл и это. Теперь моя дрель не только сверлит, но и точит, режет, шлифует. Доволен.

Иван Васильевич, Магадан.

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

• основания;
• крепежного элемента для зажима инструмента;
• упорный механизм;
• винт, регулирующий подачу;
• зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

• Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
• Угол заточки должен соответствовать полученным краям – 120 градусов.
• Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
• Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

• выполняйте детали из металла, а не пластиковые;
• соедините наждачный круг с патроном с помощью кольца;
• наждачный конус можно изготовить на токарном станке;
• внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

• нижняя часть фиксируется на подручнике;
• верхняя перемещает заготовку;
• нижний палец нужно вытащить, оставить только верхний;
• следует разрезать на две части одну из петель – одна из них регулирует наклон;
• нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
• далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Аксессуары для дрели

Как уже отмечалось, дрель как таковая — это хорошо, а если её закрепить жёстко, то качество работ и комфорт производства улучшатся многократно. Виды аксессуаров:

• Стойка (штатив) для дрели.
• Направляющая стойка.
• Станок для крепления дрели (с тисками).
• Шарнирный держатель. Он, в частности, широко применяется в мастерских, гаражах, дома. Например, такой держатель к дрели KWB, имеющей шейку в 43 мм (что представляет собой европейский стандарт), предназначен для того, чтобы фиксация была очень надёжной и жёсткой. Это позволяет использовать электроинструмент для самых разных работ. Таким образом, дрель можно фиксировать в горизонтальной и вертикальной плоскости.

В заключение стоит отметить следующее. Покупать профессиональную заточку для того, чтобы время от времени точить свёрла, не очень рациональное решение, учитывая немалую стоимость этого инструмента. Точилка свёрл на дрель куда дешевле, и если ей пользоваться правильно, не доводя сверло до очень тупого состояния, то она прослужит достаточно долго. Кроме того, в комплект входит и запасной точильный круг. Просто свёрла нужно чаще подправлять, поддерживая их всегда в «боевом» состоянии, и тогда работа по сверлению отверстий и заточке свёрл не станет для вас обременительной, а точилки хватит надолго.

Приспособление для болгарки: плюсы и минусы разных вариантов

В качестве электроинструмента, который успешно приспосабливают для выполнения заточки сверл, является болгарка. Возможностей применения масса. Можно выделить два основных способа:

• держатель сверла представляет собой отдельную конструкцию;
• направляющие и крепление фиксируются непосредственно к болгарке.

Приспособление на болгарке имеет как достоинства, так и недостатки. Что касается первого варианта, то следует отметить большое количество подобных приспособлений для заточки сверл своими руками. Видео в интернете, содержащие инструкции, подробно и доступно демонстрируют процесс их изготовления.

Второй способ относится к менее распространенным. Именно поэтому о нем стоит рассказать немного подробнее. Приспособление фиксируется к кожуху электроинструмента. Направляющая выполнена из металлического уголка, положение задней кромки фиксируется вручную. Прибор в целом компактный, состоящий из вполне доступных комплектующих.

Как и многие самодельные устройства, данное приспособление тоже подверглось серьезной критике. Отмечается трудоемкий способ изготовления. Высказываются опасения, что без отсутствия регулировки числа оборотов сверло будет перегреваться в ходе обработки. Наиболее острые замечания касаются разрушающего воздействия выполнения заточки на боковые части круга. Повреждение армирующего слоя может привести к рассыпанию диска на отдельные кусочки.

Обратите внимание!Поворачивать работающую болгарку к пользователю категорически запрещено правилами техники безопасности

Отличительные черты конструкции и принцип действия

Структура насадок на электродрели, специализирующихся на затачивании сверл, имеет в своем составе оболочку из пластика, внутри которого находится вращающийся заточной круг. Это поверхность специализированной формы, которая создает на рабочих элементах режущих инструментов необходимые углы заточки.

Большая часть новейших образцов насадок на электродрели для заточки инструментария оборудуется торцевой крышкой на кожух, на которой находятся отверстия. Диаметр каждого из них пропорционален конкретному размеру сверла.

Заточка сверла, осуществляемая с использованием подобной насадки, происходит следующим способом:

• Сверло, режущую область которого надлежит заправить, вводится в отверстие в кожухе насадки, которое имеет подходящий диаметр.
• Электродрель запускается в работу, в результате этого начинает крутиться заточной камень. Производится заточка одной стороны рабочей поверхности сверла.
• Сверло прокручивается в отверстии насадки на 180 градусов, и производится заточка другого режущего края.

Имеются и более простые варианты – без наличия торцевой крышки. Они примитивнее обычного устройства, но использовать их чрезвычайно некомфортно. Необходимо внимательно следить за корректностью местоположения затачивающей поверхности и режущего края сверла.

Такое точило для сверл на электродрель может иметь и намного более непритязательную конструкцию, где не предусматривается ни наличие крышки, ни технологических отверстий, которые являются кондуктором. Практиковать подобные насадки весьма непросто, они некомфортны по той причине, что требуется удерживать затачиваемое сверло в правильной позиции. Дополнительно нужно выдерживать надлежащие углы на режущей части.

Точилка для свёрл по металлу

Конструкция этой точилки проста и надежна. Она состоит из следующих деталей:

• Пластиковый корпус.
• Заточный (абразивный) круг внутри корпуса, форма которого позволяет сделать правильный угол заточки.
• В корпусе выполнены отверстия, куда и вставляют свёрла (диаметром 3,5−10 мм) для заточки.

Круг вращается посредством электродрели, патрон которой соединён с насадкой резиновой муфтой. Сами же отверстия, куда следует вставлять затачиваемые свёрла, выполнены так, что их режущая кромка при заточке контактирует с кругом в единственно правильном положении.

Порядок действий при заточке:

• Вставить сверло в отверстие нужного диаметра.
• Включить дрель. Точится только одна кромка инструмента.
• Потом сверло следует повернуть на 180° и заточить другую кромку.

Эти операции нужно повторять до тех пор, пока в результате не получится качественная заточка обеих кромок.

Преимущества и недостатки приспособления

У каждого устройства есть свои достоинства и недостатки. И эта насадка на дрель не является исключением из общих правил.

К преимуществам можно отнести:

• Не требует от пользователя квалификации заточника. Этим устройством может пользоваться любой человек без предварительного обучения.
• Низкая цена.
• Наличие запасного абразивного круга.
• В условиях удалённости от ближайшей мастерской или гаража, где есть электроточило, ценность этой оснастки переоценить трудно.
• При работе на высоте, когда нет возможности постоянно спускаться и подниматься к месту работы, для того чтобы где-то наточить режущий инструмент, ценность этой оснастки возрастает.

Даже опытный слесарь, который наточил в своей жизни не одну сотню, а то и тысячу свёрл, с годами, при ухудшении зрения, испытывает трудности с заточкой всякого инструмента. Конечно, можно воспользоваться очками, но это не всегда удобно в определённых условиях работы: высота, мороз (запотевают стёкла), повышенная влажность и т. д. С этим устройством использование очков сведено к минимуму.

Недостатки:

• Это приспособление не является профессиональным инструментом и не предназначено для заточки в цеховом режиме. Оно, скорее, служит для правки режущего инструмента.
• Угол заточки изменить невозможно.

И всё же, учитывая все плюсы, которых больше, чем минусов, данную оснастку можно с успехом использовать по её прямому назначению.

Это интересно: Панно из плитки: креативные решения для вашего интерьера

Недостатки и эффективность использования

Про то, насколько эффективно применение насадки для заточки, мнения владельцев разделились. Как и любое другое не слишком дорогое устройство, конструкция не лишена некоторых недостатков:

• насадка предназначена скорее для правки режущих кромок «подсевших» свёрл;
• абсолютно «мёртвые» кромки лучше не точить, иначе круга надолго не хватит;
• не самая надёжная фиксация на дрели;
• практически невозможно изменить угол заточки;
• патрон при вращении иногда задевает за внутреннюю поверхность переходной муфты (требуется соответствие диаметров, чтобы этого не происходило, однако не всегда есть возможность примерить);
• неудобно держать дрель, включать её, при этом направляя второй рукой сверло (для большего комфорта по возможности необходимо использовать кронштейн, позволяющий зафиксировать дрель).

Однако, несмотря на недостатки, устройство нашло своего потребителя. За счёт компактности, небольшого веса и относительно малой цены насадка неплохо продаётся. Применяют его в «полевых» условиях, в домашних хозяйствах, небольших мастерских. По отзывам владельцев, достаточно быстро формируется навык оперативной заточки.

Эффективность этого приспособления оценивается по-разному. Одни люди считают, что конструкция слишком слаба для регулярного использования, другие — что для определённых условий вещь просто незаменимая. Исходя из тех отзывов, которые можно найти, можно вывести следующее — если не предъявлять к этому устройству слишком больших требований, то насадка показывает себя с хорошей стороны.

Как правильно выбрать, сферы применения

Средняя стоимость приспособления для заточки – не более тысячи рублей. Как уже указывалось выше, перед покупкой следует проверить совместимость приобретаемого устройства с дрелью, для которой оно покупается. По крайней мере, следует заранее измерить посадочный диаметр, но лучше проверить прямо на инструменте. В магазине наверняка будет модель дрели, похожая на имеющуюся.

К некоторым моделям насадок прилагаются запасные точильные круги. Это удобно и продлит жизнь насадке. Применяя насадку, следует помнить, что это не профессиональный станок для заточки. Изначально данная сборная конструкция не рассчитана на большие нагрузки.

Существует три типа насадок:

• для дисковых пил
• для сверла
• для полотен рубанка и стамески

Спрос на такие насадки – явление не случайное. Профессиональная заточка у мастеров со специальным инструментом стоит довольно дорого, а наличие в доме таких дополнений к дрели, которая есть у всех, обеспечивает идеальное состояние всех режущих поверхностей и кромок.

Выбирать насадку следует в соответствии с моделью дрели

Можно обратить внимание на устройства известных фирм. Многие производители электроинструмента производят подобные устройства, идеально подходящие не только к своей продукции, но и к дрелям других фирм

Лучший вариант – когда насадка идет в комплекте с самой дрелью. Перед покупкой нужно определиться с видом необходимой заточки и диаметрами сверл, которые чаще всего применяются, чтобы использование насадки было максимально эффективным.

Оценим потребительские свойства насадки:

Такие приспособления для заточки сверл имеют невысокую стоимость, и доступны для домашнего применения. К числу достоинств можно отнести простоту и оперативность использования.

Есть и недостатки:

• Заточка кромки может быть только линейной (плоской). Для диаметра до 5 мм это нормально, а более крупные сверла требуют конической заточки. На данном приспособлении это невозможно.
• Если вам необходимы разные углы заточки (для работы с различными материалами), придется покупать несколько абразивных дисков с разной степенью скоса рабочей поверхности.
• Вы не можете контролировать процесс обработки в реальном времени. Процесс выглядит следующим образом: вставил сверло, коснулся абразива, достал сверло, осмотрел кромку.

Работая с насадкой для заточки, необходимо зафиксировать дрель на верстаке (столе). Для этой цели можно использовать струбцину.

Готовые приспособления для заточки сверл

Приспособления для заточки сверл делятся на два основных типа: с регулируемыми параметрами (диаметр, угол заточки, обратный угол и пр.) и с фиксированными набором диаметров и нерегулируемыми характеристиками заточки. Первые по своей сути являются полноценными полупрофессиональными приспособлениями к заточным станкам. Они изготавливаются из металла, крепятся винтовым соединением к рабочему верстаку и предназначены для заточки сверл как малых, так и больших диаметров. Вторые, как правило, имеют пластмассовый корпус с небольшим точильным камнем чашечного типа и кондуктор с отверстиями под определенные диаметры.

Первый тип в российских магазинах представлен устройством для заточки сверл британской фирмы Draper Tools и ее близнецами (см. фото ниже).

Это приспособление предназначено для работы со сверлами диаметром от 3 до 19 мм со следующими фиксированными установками углов заточки (1/2 главного угла):

• 88º — твердые и тонколистовые материалы;
• 68º — тонкие сверла для больших объемов работ;
• 59º — универсальное применение;
• 49º — пластик, дерево, свинец, медь, легкие сплавы;
• 41º — зенковка.

Кроме Drapper, на российском рынке присутствуют две его полные копии: заточные устройства Riss 8100v и Craftsmann 9-6677. Если судить по внешнему виду и отзывам, качество изготовления первого несколько уступает Drapper и Craftsmann.

Заточные приспособления с набором фиксированных отверстий под определенные диаметры сверл внешне несколько отличаются друг от друга, но в принципе устроены одинаково. Угол заточки у них обеспечивается наклоном боковой поверхности небольшого чашечного диска, а подача сверла производится путем легкого нажатия на торец хвостовика. Конструктивно такие приспособления представляют собой насадку на дрель, внешне очень похожи и стоят порядка 700 руб. (Sparta, KWB и прочие). Выделяется из этого ряда приспособление для заточки BOSCH S41. При том же самом конструктивном решении его цена составляет порядка 4700 руб. На фото ниже: насадка Sparta 912395.

Все эти устройства позволяют выполнить только правку режущей кромки при более или менее точном соблюдении главного и заднего угла. Качественно заточить на них сломанное или скругленное сверло очень сложно. Кроме них, на торговой площадке «Алиэкспресс» предлагают пластиковые насадки и других конструкций, чьи функциональные возможности вызывают определенные сомнения (см. фото ниже).

Это интересно: Как выбрать электрическое точило для дома, гаража, дачи — освещаем по полочкам

Настольные насадки для заточки сверл

Если вы хотите восстанавливать сверла более качественно, обратите внимание на стационарные приспособления

Такую насадку можно закрепить на верстаке постоянно: для заточки вы просто подсоединяете патрон дрели. Если стационарное крепление неприемлемо – дрель укладывается на стол и фиксируется любым способом

Обратите внимание на то, что крепления к шейке корпуса в данной конструкции отсутствует. Поэтому незакрепленный инструмент может сорвать приспособление в свободное вращение вместе с патроном дрели

В насадке используются обычные цилиндрические абразивы. В некоторых конструкциях предусмотрено размещение двух наждаков (с разной зернистостью) на одной оси. Это удобно: нет необходимости менять диск для обработки разных сверл.

Форма наждака позволяет затачивать не только спиральные сверла: вы можете восстанавливать перьевые насадки, и даже твердосплавные наконечники.

В последнем случае используются алмазные абразивы: с их помощью можно восстанавливать даже победитовые кромки.

Для установки угла заточки, в комплект входит подвижная направляющая для сверла. Оператору остается контролировать лишь силу прижима к абразиву.

Благодаря высокой точности обработки, данное приспособление можно отнести к разряду полу профессиональных. В комплекте есть несколько лотков и упоров для заточки различных предметов.

Можно производить восстановление фрез, отверток и стамесок.

Подобные насадки являются хорошей альтернативой мини-станкам для заточки. Вы как минимум экономите на электродвигателе (он у вас уже есть, в виде электродрели). А качество обработки сверла не уступает стационарным приспособлениям.

Стоимость и области применения насадок

Цена, по которой сегодня можно купить такую насадку на дрель для заточки на простые модели колеблется в районе 600–650 рублей. Учитывая это, приспособление может купить практически каждый, кто имеет в наличии дрель. При его выборе нужно учитывать и то, как устройство будет совместимо с дрелью, поэтому обязательно нужно сначала измерить соответствующий посадочный диаметр.

Также нужно уточнить и то, какой угол заточки сверла дает именно эта насадка. К тому же к каждой модели дрели может подойти определённый вид насадки. Нужно смотреть и на диаметр специальной трубки- переходника и на диаметр муфты.

Пример недорогой насадки для заточки сверл

Очень часто в комплекте поставки есть дополнительный точильный камень.Это очень даже удобно и, конечно, рекомендуется при возможности выбора  выбирать именно такой вариант.

 Очень хорошо, когда при работе можно зафиксировать специальным приспособлением дрель на столе или верстаке, это также действительно большой плюс и им нужно воспользоваться, чтобы не изготавливать такую фиксацию самому. Конечно, из приспособлений нужно также выбирать хорошие и качественные.

Если выбрать за 300 рублей дешевый Китай. тогда приспособления хватит на 3-4 заточки. Тогда в интернете появится очередной негативный отзыв. Понятно, каждому хочется, чтобы и не дорого, как например, BOSH, и “ сердито”, тогда нужно присмотреться к средним моделям. Но, судя по отзывам, BOSH является наиболее оптимальным вариантом. Стоимость же верстака, конечно, весьма ощутима, примерно 25000 руб. Конечно, он используется не только для заточки свёрл, но всё же.

насадка на дрель для заточки сверл

Конечно, насадка это далеко не станок. Её не стоит нагружать больше того предела, который она сможет выдержать. Однако, если приходится часто производить сверлильные работы и частая заточка сверла необходима, это устройство хорошее подспорье для работы и отнюдь не лишнее. Для дома и при том, что стационарное оборудование не так уж часто встречается, да и на стройку такой станок доставить гораздо сложнее, чем насадку на дрель, которая достаточно эффективно выполняет свои задачи.

Конечно, свёрла недороги, можно просто купить новое, но иногда это совсем не оправдано. Работая, не всегда можно рассчитать необходимое количество новых свёрл. Иногда из-за одного сверла простой совсем некстати Вот и советуют мастера приобрести такую насадку. Исправить кромку сверла занимает считанные минуты и производительность работы от этого только выигрывает.

Альтернативные приспособления для заточки сверл.

Конечно, есть и другие приспособления для заточки свёрл, как на фото, но они требуют больших навыков и менее распространены. О них и меньше отзывов в интернете.

Как подобрать приспособление для заточки сверл на дрель: выбор насадок и способы сборки

Не все умельцы знают, что обычная дрель может не только сверлить отверстия. Этот инструмент будет многофункциональным, если его дополнить специальными подставками, насадками и приспособлениями. Тогда дрель превратится в токарный и фрезеровочный станок, пилу и насос в одном корпусе. Конечно, дрель не заменит специальный профессиональный инструмент, но потребности домашнего мастера она с легкостью качественно удовлетворит.

Насадки для заточки сверла

Одна из самых востребованных дополнительных функций инструмента – это заточка. Специальная насадка трансформирует дрель в электроточило. Она представлена двумя типами:

• насадка для заточки дисковых пил;
• насадка для заточки сверла, ножей от рубанка и стамески.

Спрос на дрель с такими насадками объясним. Дело в том, что профессиональная заточка вышеперечисленных элементов обходится очень дорого. А установить насадку на домашний инструмент очень просто да и лишних затрат не требует. Пользоваться конструкцией легко, сверла всегда будут иметь идеальное режущее острие. Именно от остроты сверла зависит качество проделанной работы.

Комплект для заточки сверла

В наборе с дрелью идет приспособление для заточки. Но им пользоваться неудобно. Придется держать сверло на весу и при этом еще следить за симметричностью и правильным углом при заострении конца. Такая задача по плечу не каждому мастеру. Не обойтись без специальной подставки для дрели. Она состоит из следующих деталей:

• стальной корпус;
• монтажное кольцо служит для монтажа корпуса с посадочной шейкой самой дрели;
• верхняя крышка выполняет роль кондуктора в процессе затачивания сверла;
• шлифовальная головка.

Самая сложная деталь – это шлифовальная головка. Наждачный круг цилиндрической формы крепится гайкой. Его зажимают в токарном станке, а затем специальным инструментом приводят его торец к конической форме. Угол при вершине характеризует заточку сверла. Его выбирать следует исходя из материала.

Так, например, идеальный угол для алюминия составляет 140°, для чугуна — 118°, для низкоуглеродистой стали — 130° и т. д. У каждого материала свой оптимальный угол заточки.

Если нет возможности сделать подобные шлифовальные элементы, можно изменить конструкцию подставки для дрели. В дело пустите цилиндрический круг, а в крышке сделайте направляющие в виде отверстий под нужным наклоном.

Порядок сборки подставки

Собирают конструкцию в определенной последовательности. Сначала крышка вставляется в корпус, в верхнюю его половину. Чтобы ее скрепить, следует совместить радиусы их отверстий. Крепление обеспечивают два винтовых болта. Затем на шейку самого инструмента одевается монтажное кольцо, а в патроне зажимается головка шлифовальная. Корпус устанавливается сверху монтажного кольца. Снова придется добиться совмещения отверстий и скрепить их винтами уже в количестве четырех штук.

После монтажа можно приступать к заточке. Для этого включаем дрель. Сверло нужно подавать в подходящее отверстие. Такой подставкой сможет пользоваться даже неопытный мастер.

Многообразие заточек

К каждой модели дрели подходит определенный вид насадки

Нужно обратить внимание на диаметр шейки на подходящий тип сверла. Также следует обратить внимание на длину трубы-переходника. Иначе придется прижимать руками конструкцию

Но это относится к более дешевым моделям

Иначе придется прижимать руками конструкцию. Но это относится к более дешевым моделям.

Например, модель Sparta 912305 совместима с диаметром 43 мм, предназначенная для спиральных сверл (по металлу d 3,5 – 10 мм.). Корпус имеет порядка 15 выемок для различных размеров в диаметре. А специальная форма камня позволяет точить под углом 118°. В комплекте идет запасной камень. Такая заточка обойдется от 600 рублей и выше.

Большим спросом пользуются оригинальные заточки фирмы Bosch. О них только хорошие отзывы. Аккуратнее с китайскими аналогами. Они могут подвести в самый ответственный момент.

Настоящие мастера советуют заранее определиться с теми работами, которые вы часто делаете по дому. А также оценить весь арсенал и характеристики уже имеющихся инструментов и дополнений к ним. Только после этого можно приступить к поискам подходящих насадок.

С полным набором насадок и приспособлений дрель превратится в идеальный многофункциональный инструмент, которым сможет пользоваться любой мастер независимо от его квалификации.
