Присадочный фрезер для шкантов

Конструкция фрезера

Узкоспециализированный инструмент востребован при постоянном изготовлении мебели и других деревянных изделий с соединением элементов цилиндрическими деревянными шпильками. Конструкция присадочного фрезера на шкантах позволяет работать под любым углом и базироваться от торца и пласти. Основные узлы инструмента:

  • электродвигатель;
  • редуктор, передающий вращательный момент на 2 шпинделя;
  • база;
  • цилиндрические направляющие;
  • откидная платформа;
  • подпружиненные упоры;
  • угломер;
  • линейка;
  • регулировочные винты.

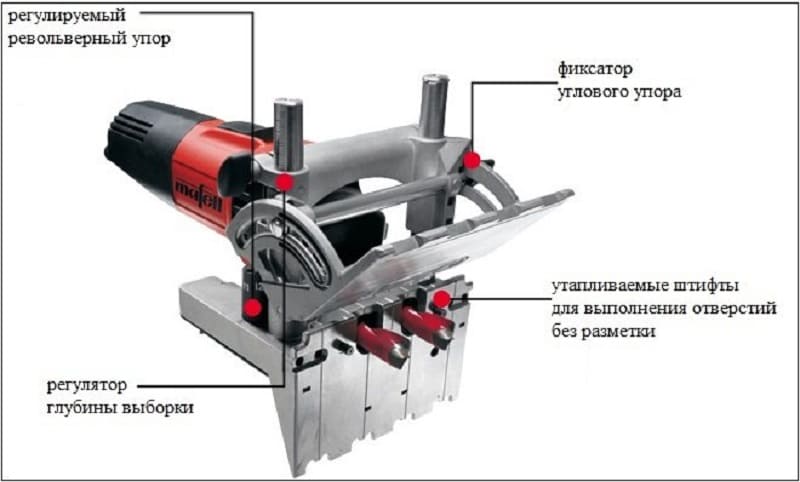

Особенность конструкции ручного присадочного фрезера в параллельной работе фрез. Вращение электродвигателя через редуктор передается на 2 шпинделя. Моторный узел движется по цилиндрическим направляющим. Базой устанавливается размер от плоскости доски до центра расположения шпонок. Откидная платформа выставляется на нужный угол работы от 45 до 90 градусов. Сбоку имеется шкала с градусами.

Глубину сверлений регулируют винтом на корпусе. На легких присадочных фрезерных станках она достигает размера 30–40 мм.

С двух сторон базы установлены подпружиненные упоры. Они выставляются на нужный размер от торца детали и позволяют делать все отверстия под шпонки на одинаковом расстоянии без разметки.

В цангах на шпинделях крепятся сразу 2 фрезы. Они работают синхронно. При движении моторного узла вдоль базы делают параллельные отверстия с межцентровым расстоянием 32 мм.

В комплект поставки присадочного фрезера входят:

  • присадочная фреза – по 2 шт каждого диаметра;
  • деревянные шканты;
  • ключи для замены инструмента и вращения регулировочных гаек.

Производители, заботясь об удобстве работы, могут положить в упаковку столярный клей, шлифовальную шкурку и другие вещи, необходимые для работы.

Felisatti RF12/710 упрощенной конструкции

Несмотря на посредственную мощность, фрезер относится к тому типу «коней», которые добросовестно «пашут» свою борозду. Здесь нет новейших технических решений, но качество получаемых отверстий, возможность регулировать угол и бесключевая замена фрез вызывают положительные отзывы у владельцев оборудования.

Преимущества:

  • неподвижный тип;
  • сборка без люфтов;
  • есть револьверный упор;
  • мощность 710 Вт;
  • производительность 18500 об./мин.;
  • ход фрезы составляет на максимуме 43 мм;
  • фрезы 5 – 12 мм предусмотрены под цанги 8 мм;
  • блокировка шпинделя для удобной замены фрезы;
  • можно подключить пылесос для удаления стружки;
  • угол регулируется в диапазоне 0 – 90 градусов;
  • весит 3,6 кг;
  • средняя стоимость 10000 руб.

Недостатки:

  • слабоватая комплектация;
  • дорогие фрезы.

Главная > Электро- и бензоинструмент > Присадочный фрезер для шкантов

В производстве мебели соединение деревянными шпонками доказало свою долговечность. Возможности фрезера присадочного для шкантов позволяют значительно упростить разметку и производить сверление отверстий точно в размер, в несколько раз повысить производительность работы. За один заход выбираются сразу 2 места под посадку шпонок с точно фиксированным межцентровым расстоянием. Настройка угла наклона и других параметров аналогична конструкции фрезера для шкантов и пазов. Отличие в режущем инструменте и форме используемых шпонок.

Фрезы для ламельных фрезеров

Высокопроизводительные фрезы сочетают в себе высокие показатели резки с длительным сроком службы инструмента и способствуют повышению производительности обработки. Но, учитывая специфические условия эксплуатации инструмента, при его выборе необходимо учитывать определённые факторы.

Традиционные концевые фрезы с четырьмя концами особенно хорошо подходят для бокового фрезерования и пазов. Другие фрезы также могут выполнять эти задачи, но фрезы с поворотной головкой не оставляют после себя такой гладкой поверхности, поэтому для ламельных фрезеров не подходят.

Специализированный инструмент для фрезерования кромок, пазов и отверстий должен отвечать следующим требованиям:

  1. Обеспечивать плавный, без вибраций, рез.
  2. Устойчиво работать при высоких скоростях вращения (и, следовательно, температурах).
  3. Иметь поверхностное износостойкое покрытие.
  4. Отличаться наличием подготовленных кромок.

Последнее обстоятельство особенно важно именно для электроинструмента рассматриваемого типа, хотя существенно также и для шпоночных фрезеров. Дело в том, что гомогенизированная, намеренно закруглённая режущая кромка предотвращает рост трещин и сколов, замедляет износ, обеспечивает медленное и равномерное истирание. Фрезы с такими характеристиками могут быть использованы для обработки материалов с различной твёрдостью

Фрезы с такими характеристиками могут быть использованы для обработки материалов с различной твёрдостью.

Тип фрезы определяется характером производимой полости. При боковом фрезеровании хорошо работают обычные черновые концевые фрезы с четырьмя режущими кромками из обычной конструкционной стали. Вследствие оптимизированного профиля зуба эти фрезы обеспечивают меньшее давление резания и меньше нагружают фрезерную головку. Надёжность процесса обработки повышается также из-за сокращения пути удаления стружки.

При полупрофессиональном применении ламельных фрезеров более целесообразны инструменты с увеличенным количеством зубьев, которые увеличивают эффективность процесса. Например, фрезы с пятью зубьями особенно эффективны, если подача на зуб в процессе обработки постоянна.

При получении отверстий часто требуется производить нарезку, спиральное фрезерование или сверление для вырезания пазов. В этих случаях применение обычных фрез ограничено, поскольку при сверлильно-винтовом фрезеровании, либо обработке с изменяемой скоростью удаление стружки замедляется. По этой причине стружечные канавки на торце должны быть максимально больших размеров, а конструкция четырехконцевых фрез этого не допускает. Поэтому следует использовать фрезы с тремя режущими кромками.

При обработке глубоких пазов и отверстий (особенно наклонных) важно своевременно и качественно удалять образующуюся стружку. Для этого рекомендуются фрезы с точечной геометрией, рабочая зона которых смещается ближе к хвостовику. Такая конструкция обеспечивает достаточное пространство для надёжного удаления стружки из рабочей зоны

Такая конструкция обеспечивает достаточное пространство для надёжного удаления стружки из рабочей зоны.

Успешное применение на ламельных фрезерах инструмента дискового типа связано с увеличением количества лезвий (до семи). Тогда возможна работа с увеличенными подачами, и на повышенных скоростях вращения.

Повышение стойкости фрез, а также снижение боковых усилий и уровня шума достигается использованием дискового инструмента, изготовленного из быстрорежущих сталей и оснащённого твердосплавными вставками.

Назначение инструмента

Ручной присадочный фрезер под шканты предназначен для сверления глухих отверстий в древесных материалах, под соединения круглыми шпонками при производстве мебели.

При строительстве деревянных коттеджей и домов используют профессиональный присадочный фрезерный станок. С его помощью делают отверстия под стыковку бревен между собой в одной плоскости и угловые переплетения. Учитывая большие нагрузки на соединение, в круглые отверстия часто забивают квадратные шпонки, исключая их проворачивание и смещение.

В домашних мастерских и на мебельных фабриках используют ручной фрезер под шканты. Он просверливает сразу 2 отверстия с нормированным расстоянием между центрами 32 мм. Настройка позволяет без разметки фрезеровать пазы в ответных деталях для соединений:

  • по кромке от торца;
  • по пласти заготовки от базовой кромки;
  • в угловых соединениях.

Глубина сверления в двух сопрягаемых деталях благодаря регулировке получается равной длине шкантов. При состыковке торцами размер шпонки делится пополам и прорезается в обеих деталях на одинаковую глубину. По пласти сверловка производится в размер примерно 60% толщины доски или стружечной плиты. Оставшийся размер фрезеруют в торце сопрягаемой детали.

Подпружиненные упоры настраиваются на размер от торца или другой базовой поверхности. Расположение их симметрично. В результате размер с обеих сторон выдерживается автоматически, без разметки. Соединение получается без смещения и перекосов.

Межцентровое расстояние 32 мм обеспечивается фиксированным расположением шпинделей и выдерживается точно. Разметка и сверление отверстий дрелью дают большую погрешность. Фрезы для присадочного фрезера имеют строго нормированный диаметр, соответствующий толщине шпонок. В основном используют 3 типоразмера инструмента с диаметром 6, 8 и 10 мм и цилиндрическим хвостовиком 8 мм. Отверстия под шканты 8–12 мм делают в основном концевыми цилиндрическими фрезами. Для меньшего диаметра применяют фрезу-сверло.

Шканты изготавливаются специальными фрезами, продающимися наборами и отдельно. Их можно устанавливать на дрель и попарно на присадочный фрезер. Из массива дерева вырезается длинный цилиндр с большой точностью по наружному диаметру и длине.

Цена: EUR 19,15 + EUR 9.99 + $26.02 (доставка)

  • https://instrumentiks.ru/reyting/luchshie-prisadochnye-frezery
  • https://stankiexpert.ru/ehlektroinstrument/prisadochnyj-frezer-dlya-shkantov.html
  • https://mysku.ru/blog/europe-stores/26214.html

Какой выбрать

Для небольшой мастерской, для дома наиболее рациональный вариант – Интерскол ФМШ 12 710.

Первые изделия выпуска около 2011 года были сырыми и недоработанными. Вся партия товара не была браком, но попадались отдельные фрезеры с дефектами. С 2012 года «Интерскол» увеличил гарантию на свои изделия до 2 лет. Инструмент дорабатывался, устранялись слабые места. Тем не менее, при покупке обязательно нужно оформлять гарантийный талон и сохранять чеки. Если все же попадется некондиционный экземпляр с нарушением соосности фрез, его можно заменить.

Для производства, где присадочный фрезер требуется каждый день и работает по много часов, лучший вариант из 5 вышеперечисленных — Mafell DDF40 maximax im t max 918602. Стоит дорого, но любое промышленное оборудование недешево. Когда надо работать, а не приспосабливаться к особенностям некачественного инструмента, полностью немецкий фрезер подходит лучшим образом.

На больших производствах дорогой инструмент всегда многократно окупается. И есть закономерность – лучше один раз купить надежный инструмент, чем несколько раз некачественный дешевый.

Выбираем ручной фрезер

Для начала рассмотрим конструктивные особенности:

вертикальный ход электрофрезера. Он составляет 40–50 мм для маломощного, 50–60 мм для среднемощного и 60–70 мм для инструмента с большой мощностью;
максимальное опускание. Хороший инструмент опускается полностью;
наличие регулятора оборотов. Он позволяет грамотно использовать фрезы разного диаметра, не делая прижогов при работе;
поддержание оборотов под нагрузкой и функция динамического торможения. На дорогих устройствах – хорошее дополнение, но при выборе необязательно;
возможность работы с копировальными кольцами/втулками;
система пылеудаления. Желательно, чтобы была возможность быстрого снятия;
ограничитель глубины фрезерования и жесткое задание глубины фрезерования;
кабель

Обратите внимание на его длину, толщину, гибкость. Предпочтение резиновым кабелям.

Удостоверьтесь, что при работе не возникнет люфта. Для этого поставьте длинную фрезу и начните шатать электроинструмент, фиксировать его не надо. Люфт должен либо отсутствовать, либо быть минимальным, ведь это может привести к облому фрезы при работе и неизвестно каким последствиям.

Кромочные фрезеры

Существует два типа фрезера: погружной и кромочный.

В погружном есть возможность опустить фрезер на выбранную глубину в материал. Затем фиксируем и начинаем работу. В кромочном такой возможности нет. Он работает по заранее установленным параметрам. Пример работы на кромочном фрезере:

  1. Выставляем глубину фрезерования.
  2. Фиксируем.
  3. Выставляем параллельный упор.

В основном, такой фрезер работает по кромкам. Глубину фрезерования в процессе изменить нельзя.

Ручной присадочный фрезер

Узкоспециализированный инструмент для создания парных отверстий, предназначенных для соединения деталей на шкантах. Используется в мебельном производстве.

Маленький фрезер

Такой электроинструмент будет оптимальным решением почти для любого случая. Даже если его мощности будет иногда не хватать, лучше сделать несколько дополнительных проходов, чем мучиться с установкой тяжелого инструмента.

Если вам предстоит изготовление шкатулок, маленьких рамок, то маленький фрезер вам подойдет, не стоит брать инструмент «с запасом».

Разновидности ручных фрезеров

1. Погружной фрезер

В этом инструменте предусмотрено основание и две вертикальные штанги. Фреза направлена вертикально вниз. При обработке фрезер при помощи надавливания опускается вниз, а после окончания он поднимается обратно. В основании имеется отверстие, через которое фреза может выполнять обработку материала. Этот инструмент позволяет выполнять сверление отверстий, делать обработку замкнутых контуров, закругление краёв. У такого типа фрезеров есть еще названия: вертикальный или штанговый.

Погружные фрезеры

2. Кромочный
фрезер

Его корпус выполняет функцию ручки, которую держат одной рукой. У основания фрезы имеется упор, расположенный перпендикулярно. Может применяться как в вертикальном, так и в горизонтальном положении. В процессе использования такой фрезер основанием прижимают к обрабатываемой детали и выполняют обработку кромки деревянной детали. Применяется для создания пазов, прорезывания канавок или снятия фаски. Его устройство позволяет выполнять операции, требующие высокой точности. Еще такие фрезеры называют «окантовочный фрезер» и «триммер».

Кромочные фрезеры

3. Ротационный
фрезер

Его изготавливают в зауженном корпусе. Этот тип
инструмента отличается высокой скоростью вращения. Его применяют для создания
отверстий и выборки пазов. Его используют не только для работы с деревом, но и
для ламината, плитки, гипсокартона и некоторых других материалов.

С помощью ротационного фрезера можно выполнять
декоративную обработку материала. Такие устройства имеет небольшой вес, что
позволяет мастеру тратить меньше усилий в процессе работы. Для определения
глубины выполнения фрезерования предусмотрен регулировочный винт. Некоторые
модели обеспечивают защиту от распространения пыли в процессе работы.

Ротационные фрезеры

4. Ламельный
фрезер

Этот инструмент предназначен для создания пазов различной формы. Он сделан таким образом, чтобы корпус можно было держать в одной руке. Имеется также ручка для другой руки. Предусмотрен упор, который расположен параллельно фрезе. С помощью этого инструмента обрабатывают кромки деревянных деталей. Сечение создаваемого паза зависит от формы фрезы.

Ламельные фрезеры

5. Присадочный
фрезер

Основное предназначение такого фрезера — использование для создания шкантовых соединений, которые применяются для соединения элементов при сборке мебели. Представляют собой деревянные небольшие шипы и отверстия для них, сделанные на соответствующих деталях для сборки.

Присадочные фрезеры

Особенности изготовления рамочного фасада

Нюансы изготовления качественного мебельного кондуктора, делаем своими руками Чтобы изготовить рамочный фасад выполняют ряд последовательных действий.

  1. Напиливают вертикальные и горизонтальные рейки с некоторым запасом, чтобы потом на угловом станке произвести резы под углом 45°.
  2. Выпиливая конечный размер, выдерживают точный размер рамки.
  3. С помощью ручного присадочного станка подготавливают отверстия для окончательной сборки фасада.
  4. На форматно-раскроечном станке выпиливают заполнитель из ДСП (на столе для резки стекол режут стекло в размер и наклеивают на него армирующую пленку).
  5. Работу по сборке фасада выполняют на столе. Чтобы гарантированно собирать прямые углы, изготавливают кондуктор. В нем направляющие сходятся под углом 90°.
  6. Соединяют одну пару профилей, проверяют угол. Он должен быть ровно 90°. Перед сборкой шканты смазывают полимерным клеем.
  7. Соединяют вторую пару профилей.
  8. На края заполнителя намазывают клей, а потом вставляют в первый собранный угол заполнитель.
  9. С обратной стороны монтируют второй угол, предварительно устанавливают в него смазанные клеем шканты.
  10. Легкими ударами киянки окончательно собирают всю рамку.
  11. Готовый фасад выставляют на сушку. Обычно полимерные клеи полностью полимеризуются в течение 24 часов.

Угол из профиля собирается на два шканта, как на фото ниже. Для них нужно просверлить по два отверстия на сопрягаемых поверхностях. Для этого нужен присадочный станок.

Интерскол ФМП 12/1000Э: открытие 2017 года

Если в предыдущей модели вам не хватает мощности, то новинка российского бренда по этому показателю ее превосходит. Фрезер в высокоточном режиме делает парные отверстия для круглых дюбилей при стандартном расстоянии между осями фрез. Бюджетное по сравнению с зарубежными аналогами приспособление лишено их некоторых недостатков. Так, можно предварительно установить расстояние от кромки до оси или самих кантов, к тому же расположенных необязательно под прямым углом. Такое месторасположение сохраняется даже при серийной работе.

Преимущества:

  • профессиональное оборудование;
  • работает с мягкими и твердыми сортами древесины;
  • мощность 1000 Вт;
  • производительность 18500 об./мин.;
  • фрезерование на глубине до 43 мм;
  • под фрезы диаметром 5 – 12 мм при цанге 8 мм;
  • прозрачное окно на упоре ограничителя глубины для хорошей
  • видимости разметки;
  • четкие обозначения и шкалы;
  • упор регулируется;
  • шпиндели фиксируются;
  • наличие ступенчатого шаблона для точности шага;
  • адаптер для подключения пылесоса;
  • сохранение веса на отметке 3,6 кг;
  • средняя стоимость 15000 руб.

Недостатки:

на данный момент модель малодоступна в продаже.

Какой специализированный фрезер лучше выбрать по мнению редакции Zuzako

Без фрезера нереально сделать качественную авторскую мебель либо дизайнерскую отделку из древесины. В принципе, опытный столяр может обойтись и без специализированного оборудования, но при этом ему придется потратить гораздо больше времени и сил. Да и результат не всегда оказывается предсказуемым.

Самые востребованные вертикальные фрезеры могут выполнять огромное количество разнообразных функций. С их помощью вы сможете вырезать в деревянных деталях шлицы, пазы и кромки, снимать фаску и подбирать четверти. Кроме того, вертикальные модели часто используются при производстве кромок и формирования различных соединений на шпунтах и шипах.

Но универсальность не всегда так хороша, как покажется поначалу, у нее есть и обратная сторона. Вертикальные машины действительно многое могут делать, но пользоваться ими совершенно неудобно в тесных гаражах и малогабаритных мастерских. Здесь уж необходим компактный кромочный инструмент.

Такие фрезеры можно с легкостью держать даже одной рукой. При этом они обладают высокой точностью — они идеально снимают кромку в точности под заданные габариты.

Если же вы не уверены в том, что для кромочного приспособления найдется достаточно работы, отдайте предпочтение комбинированному инструменту. Такие агрегаты укомплектовываются двумя соответствующими базами, позволяя обрабатывать кромки и заниматься погружной обработкой.

В продаже также можно найти ламельные фрезеры, которые используются для формирования пазов под плоские дюбели и кромочных соединений. Их близкие аналоги — присадочные инструменты созданы для обработки отверстий под шканты. Без этих работ невозможно обойтись в процессе изготовления мебели. Ведь формирование пазов обычными стамесками — очень утомительное занятие. А вооружившись присадочным либо ламельным фрезером, вы сможете выполнить эту же работу в разы быстрее и качественнее.

В общем, разновидностей фрезеров сегодня не так уж и мало. Какой из них лучше выбрать, — решать уже вам. Здесь всё зависит только от ваших требований и ожиданий

Для удачного выбора очень важно понимать, что может делать тот или иной фрезер

Присадочный фрезер

Присадочные устройства предназначены для правильной, качественной стыковки элементов путем вырезания пазов оптимальной глубины и ширины. С помощью дрели достичь такого результата просто невозможно, тем более, если в конструкции нет ни выступов, ни откосов. И здесь дело даже не в мастерстве и не в опыте столяра, а в возможностях оборудования.

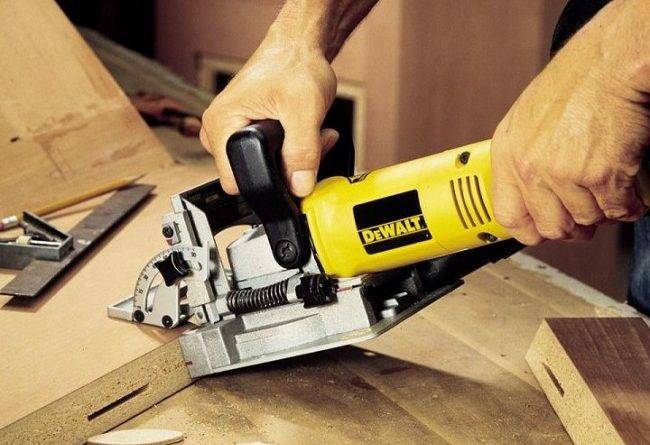

Ламельный фрезер

Ламельный инструмент — незаменимый помощник современных мебельщиков и столяров. Такие фрезеры созданы для нарезки пазов в ламельных соединениях. Они идеально формируют парные отверстия, которые необходимы для соединения кантами либо нагелями. Так сборка мебели происходит гораздо быстрее, а сама конструкция приобретает надежность. Механизм работы ламельного фрезера чем-то сродни обыкновенной болгарке, только его режущий элемент двигается параллельно подошве.

Кромочный фрезер

Кромочными фрезерами чаще всего пользуются именно мебельщики. Они необходимы для придания различным изделиям завершенного вида и обработки кромок. Но это вовсе не означает, что ламельный агрегат будет совершенно бесполезен в быту. Ведь с его помощью вы сможете обновить много разной мебели в доме. Он позволит вам легко и непринужденно освежить старые полки, подкорректировать уголки столов и даже собрать громоздкий гарнитур.

Кромочный фрезер — узкоспециализированный инструмент, созданный только для окантовки изделий. Он может делать на кромке пазы, снимать фаску, нарезать выемки и канавки.

Но для каких бы целей вы не покупали фрезер, прежде чем расстаться с обозначенной суммой, поближе познакомьтесь с приглянувшимся инструментом и примерьте его. Подержите агрегат в руках, оцените его эргономику и удобство расположения элементов управления.

Основные технические характеристики

Преимущественное большинство современных моделей фрезеров ламельного и присадочного типов имеют мощность, находящуюся в диапазоне 590–800 Вт.

В качестве рабочего инструмента, которым оснащаются ламельные фрезеры, используются дисковые фрезы диаметром 100 или 105 мм. При выполнении обработки такой инструмент может вращаться со скоростью 9, 10 или 11 тыс. об/мин и погружаться в обрабатываемый материал на глубину до 20 или 22 мм.

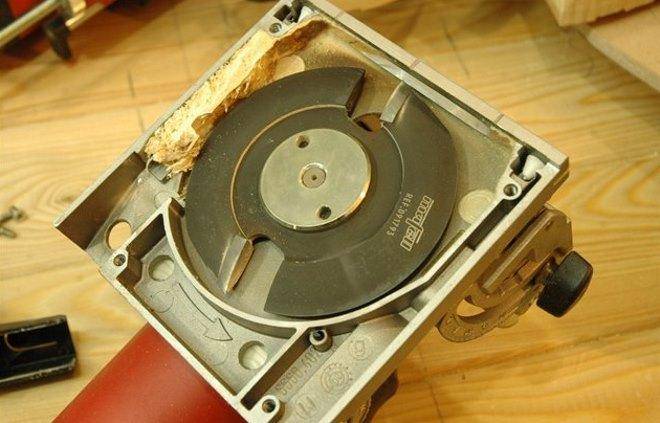

Рабочая насадка ламельного фрезера

Фрезеры, относящиеся к присадочному типу, оснащаются сменными рабочими инструментами, диаметр которых выбирается в зависимости от того, какое поперечное сечение должно иметь отверстие, создаваемое с их помощью. Так, диаметр этих инструментов, вращающихся на холостом ходу со скоростью 18500 об/мин и погружающихся в обрабатываемый материал на глубину до 40–43 мм, может находиться в диапазоне 3–12 мм.

Следует иметь в виду, что частота вращения инструмента, которым оснащаются присадочные и другие специализированные фрезеры, не регулируется, так как в этом нет никакой необходимости.

Основные достоинства

Целесообразность применения узкоспециализированного фрезерного устройства объясняется тем, что дюбельный фрезер и фрезеры, при помощи которых выполняется подготовка посадочных мест для шкантов и ламелей, отличаются целым рядом достоинств.

Использование присадочных фрезеров, ламельных и дюбельных электроинструментов позволяет создавать соединения под точным углом расположения составляющих его элементов

В таких соединениях, что особенно важно для мебельных конструкций, отсутствуют портящие их вид перекосы и выступы. Добиться такой точности выполнения обработки обычным сверлом можно лишь в том случае, если использовать инструмент в комплекте со специальным кондуктором.
Дюбельный фрезер, а также фрезеры присадочного и ламельного типов могут работать как в горизонтальном, так и в вертикальном положении.
Такие устройства обеспечивают высокую скорость выполнения технологических операций

Это особенно актуально для тех случаев, когда мебель производится не в единичном экземпляре, а целыми сериями. Используя для этого даже ручной присадочный фрезер и специализированный электроинструмент другого типа, можно значительно повысить производительность технологических процессов.

Использование дюбельного фрезера при соединение деталей мебели позволяет быстро создавать точные пазы для деревянных дюбелей

Как выбрать ручной фрезер

Покупая такой фрезер нужно помнить, что инструмент приобретается на много лет, и к его выбору нужно отнестись очень внимательно.

Определение нужной мощности

Важной характеристикой является используемая мощность. Фрезеры разделяют на следующие категории:

  1. Малой мощности. Наиболее лёгкие имеют мощность, которая не превышает 750 Ватт. Весят примерно 1-3 кг.
  2. Средней мощности. Мощность фрезеров среднего размера находится в пределах 750-1500 Ватт. Вес инструмента составляет 3-5 кг.
  3. Высокой мощности. Рассчитаны на мощность 1500-2300 Ватт. Их вес превышает 5 кг.

Наиболее мощные инструменты предпочтительны для тех, кто будет их использовать регулярно. Такой фрезер сможет справиться с любыми профессиональными задачами из области своего применения. Однако новичкам будет трудно эффективно использовать такое устройство.

При определении наиболее подходящей категории нужно внимательно продумать свои потребности в его использовании. При этом нужно учесть:

  • регулярность выполнения таких работ;
  • продолжительность непрерывного использования инструмента;
  • использование его для обработки твёрдых пород древесины.

Нужно выбрать оптимальный вариант: инструмент должен быть достаточно мощным, чтобы эффективно решать поставленные задачи, но не слишком массивным, чтобы не доставлять дополнительных сложностей при работе.

Учёт скорости вращения шпинделя

Чем быстрее происходит вращение, тем выше качество обработанной поверхности. Однако тогда, когда для обработки нужна высокая точность, лучше использовать фрезер с меньшим числом оборотов.

У большинства таких инструментов скорость равна 20000-30000 оборотов в минуту. У медленных она составляет 10000-20000 оборотов в минуту. Высокоскоростные фрезеры могут иметь скорость вращения шпинделя, достигающую 35000 оборотов в минуту.

При выборе подходящей модели важно учитывать диаметр режущей части. Чем он больше, тем меньшей может быть скорость вращения

Режущая кромка будет иметь большую линейную скорость. При очень быстром вращении обрабатываемая деревянная поверхность может начать гореть. Поскольку скорость связана с диаметром используемого шпинделя, наилучшим вариантом будет использование фрезера с регулируемой скоростью вращения.

Она может выполняться плавно или быть ступенчатой. Обычно производители указывают оптимальную для работы скорость в техническом паспорте устройства, однако в этом вопросе окончательное решение принимает мастер.

Рабочий ход

Глубина, на которую в обрабатываемый материал проникает инструмент, называется рабочим ходом фрезы. При использовании инструмента иногда его прикрепляют к специальному столу, на поверхности которого передвигается деталь, подвергающаяся обработке. В этом случае рабочий ход фрезы будет меньше на толщину стола.

Чем она больше, тем более разнообразны возможности использования инструмента. У инструментов, относящихся к лёгкой категории этот размер находится в пределах 20-50 мм. В профессиональных моделей фрезеров рабочий ход составляет 70-80 мм.

Нужно отметить, что паз с первого раза не вырезают на полную глубину. В этом случае на инструмент будет слишком большая нагрузка. Паз создают за несколько проходов. В тех случаях, когда обрабатывают твёрдые породы дерева, однократный подход делают с ещё меньшей глубиной. В некоторых инструментах предусмотрена возможность регулировки глубины погружения. Его точность составляет не менее 0,1 мм.

Дополнительные возможности инструмента

В некоторых типах фрезеров предусмотрены дополнительные возможности, увеличивающие эффективность работы. Вот некоторые из них:

  1. Может применяться константная электроника. В процессе работы скорость вращения шпинделя может замедляться. Для того, чтобы это компенсировать, может быть предусмотрена её автоматическая регулировка, поддерживающая скорость вращения на постоянном уровне.
  2. В мощных фрезерах при включении происходит резкий рывок. Для того чтобы его избежать, в некоторых моделях предусмотрено плавное включение скорости.
  3. При длительной и непрерывной работе возможен перегрев обмоток. Может использоваться защита от перегрузок, которая измеряет температуру и принимает определённые меры при её превышении заранее заданного уровня. Действия в такой ситуации могут быть различные: от включения светового индикатора до временного прекращения вращения фрезы.

Разновидности

Две основные группы такого инструмента, отличающиеся друг от друга:

  • простые присадочные (дюбельные);
  • ламельные (шпоночные).

У первых, шпиндель с цангой и фреза расположены как у обычного фрезера, (как патрон и сверло у дрели), по продольной оси инструмента. Различают одно- и двух шпиндельные модели. Одношпиндельный, соответственно названию, работает одной фрезой, как обычный фрезер.

Двух шпиндельный — на изображении:

Преимущество такого инструмента – одновременно делаются сразу два отверстия с абсолютно точным расстоянием между ними. Когда по разметке на второй части соединяемых деталей мебели будут сделаны такие же два отверстия, они будут абсолютно точно совпадать по размеру между отверстиями и шкантами, вбитыми в них.

Также такими фрезами выбирают продольные пазы. Для сверления отверстий их вводят в заготовку в одной позиции. Для выборки паза фрезер перемещают вдоль заготовки на нужную длину.

У фрезеров второго типа (ламельных) используется дисковая фреза, которая расположена как диск у «болгарки» (УШМ), под 90 градусов к продольной оси инструмента.

На изображении ламельный фрезер и результат его работы:

Сообщества › Сделай Сам › Блог › Инструменты для сборки мебели (личный опыт).

Во вчерашней теме про постройку шкафов очень много людей попросили рассказать о том, с помощью каких инструментов мы с товарищем собирали мебель.

Полагаю, что профессионалам это будет неинтересно, а многие так вообще скажут, что шаблоны можно было сделать самим и не тратить деньги. Можно, но не имея опыта, это сложно и долго. Мы пошли по быстрому, нj затратному пути — купили готовые. Однако, я очень благодарен всем, кто прислал мне чертежи своих шаблонов — это очень помогло вникнуть в тему и понять что к чему.

Вообще, как я понял для соединения дсп с помощью конфирматов используют два подхода: 1) Шаблоны для сверления торцевых и лицевых отверстий. Они могут быть и в виде линеек (как Черон) и в виде барабанов. Могут из себя представлять и целые системы, которые крепятся к листу дсп. Но общий смысл в том, что каждый лист рассверливается по одиночке. Возможно, можно и сэкономить время и использовать другой метод. 2) Струбцины для фиксации листов лдсп под нужным углом (как правило 90 градусов) и конфирматное сверло. Плюс этого варианта в том, что за один проход мы получаем сразу обе дырки и можем тут же закрутить конфирмат. Казалось бы, все легко и просто, но теперь попробуйте в квартире совместить под углом панели длиной 2600 и 1200 мм. Тяжело? разбегается? да, и в одиночку никак (не то, что в первом варианте).

Сведем плюсы и минусы каждого варианта. Шаблоны/кондукторы: + Легкость в использовании. + можно работать в одиночку. + не нужно переживать за центровку сверла — как правило шаблоны/кондукторы имеют стальные вставки, которые позволяют сверлить прямо сквозь них. — для работы потребуется несколько штук. — дорого (если покупать). — надо иметь либо чертежи, либо хорошо развитое пространственное мышление, так как каждая деталь сверлится отдельно.

Струбцины и конфирматное сверло: + Быстрота и простота в обращении. + за один “проход” получаем сразу готовые дырки в двух деталях. + недорого. — тяжело работать в одиночку, особенно если детали большие. — проблема с центровкой сверла.

Что выбрать каждый решает для себя сам. Но, скорей всего Вы так же как и мы скомпилируете оба варианта в один =) Например, конфирматное сверло очень удобно при прихватывании “по месту” уже соединенных больших деталей.

Итак, для сборки мебели были куплены шаблоны фирмы Черон (у них есть одноименный сайт). Не сочтите за рекламу, но они смогли грамотно преподнести свой товар — у них на сайте лежат видео, которые помогают получить представление о работе с их изделиями. Ну, и тут на драйве их посоветовали. В итоге решили купить их. И сейчас я расскажу про них и как ими работать.

Начнем с самого простого — шаблона для мебельных ручек. Я купил МШ-22 (96,128,160,192мм), но можно взять и попроще и подешевле (там под 96 и 128 мм). В принципе, можно обойтись и без него, но повторюсь — деталей было очень много, а сборка осуществлялась по вечерам. Те, во главу угла ставилась экономия времени и облегчение условий труда. Работа с этим шаблоном проста: отмечаем середину ручки, прикладываем МШ-22 и отмечаем место крепления с необходимым отступом от края двери (я брал 40 мм).

Устройство

Устройство погружного фрезера

Корпус — «головная часть» или «голова» фрезера, при работе он движется вверх/вниз. Направляющими служат штанги, установленные на рабочей подошве. При надавливании на рукоятки, корпус движется вниз, при уменьшении давления на рукоятки пружины поднимают «голову» вверх.

На шпинделе двигателя цангой крепится фреза по дереву, которая врезается в древесину на установленную глубину. Предельная глубина погружения фрезы устанавливается специальным упором. Если после погружения начать движение по горизонтали, фрезер выполняет выборку паза.

Также фрезер оснащен кнопками управления – включение, выключение и блокировка.

Назначение и особенности

В отличие от универсальных ручных фрезеров, конструкция которых позволяет использовать их для выполнения различных технологических операций, связанных с обработкой изделий из древесины, устройства специализированной категории предназначены для решения определенной задачи.

  • Фрезерование посадочных мест для закладных дюбелей. Дюбельный фрезер, который используется для выполнения такой технологической операции, позволяет обеспечить соединение деталей с высокой точностью. Применяются фрезеры дюбельные для формирования как разъемных, так и неразъемных соединений элементов мебельных конструкций.
  • Создание пазов округлой формы, предназначенных для размещения в них овальных пластин, которые называются ламелями. Для выполнения данной технологической операции применяется ламельный фрезер, работающий в комплекте с горизонтально расположенной фрезой, рабочая поверхность которой оснащена режущими зубьями. Ламельный фрезер является достаточно универсальным инструментом, при помощи которого можно формировать узкие пазы или создавать на поверхности обрабатываемых изделий полукруглые выступы.
  • Создание отверстий под шканты. Такую технологическую операцию выполняют, используя фрезеры, относящиеся к присадочной категории.

Присадочный фрезер предназначен для формирования пазов нужной глубины и ширины для стыковки деталей шкантами

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
