Примыкание кровли к стене здания: устройство и герметизация

Как утеплить примыкание крыши к стене

Добрый день! К существующему дому сделал пристрой на всю длину стены. Длина 6,4 м. ширина 1,8. Пристрой выполняет роль котельной для газового настенного котла и автоматики скважины. Поэтому помещение отапливаемое. Крыша односкатная (30 градусов уклон) примыкает к бревенчатому срубу.

Крышу утеплил каменной ватой со всеми гидро-паров-ветро защитами. А стыки имеют небольшие щели. Думал утеплить их каменой ватой тоже. Правда боюсь возникновения плесени. С одной стороны помещения теплые, а сдругой стороны часть ваты не имеет проветриваемой части и непосредственно примыкает большой площадью к бревну.

Надеюсь вопрос будет понятен. Картинку прилагаю.

Арсентий, Екатеринбург.

Привет, Арсентий из Екатеринбурга!

В качестве утеплителя может быть применена не только каменная вата, в которой возможно наличие влаги, но и просто пена макрофлекса. Она уж таким недостатком точно не страдает и влаги не боится, а ультрафиолетовые солнечные лучи прикрываются фартуком, о котором ниже.

То есть в любом случае, на вашем эскизе не видно металлического фартука примыкания, который в подобных случаях всегда монтируют по стыку кровли подсобки и основной стены дома.

Поэтому в такой ситуации мы делаем металлический фартук с примерно равными полками (около 20 -25 сантиметров шириной), сгибаем его на станке для гибки под нужным углом (у вас – 30 градусов). Можете просто использовать металлический уголок и киянку для этой цели.

Потом саморезами кровельными крепим фартук к кровле, а саморезами с прессшайбой крепим к бревнам. Небольшие нестыковки-щели заполняем силиконом-герметиком.

Конденсата при таком варианте не наблюдали, несмотря на отсутствие какого либо проветривания.

Надеюсь, что и у вас его не будет, если сделаете так же.

Отправим материал на почту

Участки примыкания крови к стенам здания – зоны повышенного риска. Нередко они становятся причинами проникновения атмосферных осадков под кровельную конструкцию, что чревато большими неприятностями. К тому же эти участки нередко становятся местами скопления мусора, который приносит ветер. Да и снежные завалы здесь – не редкость. Поэтому разберемся в этой статье, как правильно проводить операции сооружения кровельной конструкции в местах ее примыкания к стене.

Способы примыкания кровли к стене

Традиционные способы защиты участка примыкания

Есть две старые технологии, который почему-то перестали сегодня использоваться. Хотя, как показала практика, они себя оправдывают на все сто процентов.

В процессе кладки кирпичной стены (или блочной) в месте примыкания кровли делают выступ на всю длину кровельной конструкции. Ширина такого выступа – полкирпича. И этого достаточно, чтобы защитить стык кровельного материала со стеной от дождя и других осадков.

В месте примыкания делают на всю длину крыши прорезь в стене. Ее глубина 5-6 см. В это углубление вставляется кровельный материал.

Новые способы защиты участков примыкания

Появление на рынке новых кровельных материалов увеличило сложность герметизации стыка между крышей и стеной. Поэтому производители кровельных покрытий стали предлагать свои способы защиты. Вот некоторые из них.

Защитная планка для герметизации участка примыкания кровли к стене

Второй вариант практически точно такой же, только вместо прорези используют деревянную рейку, которую закладывают в кирпичную кладку в процессе возведения дома. К рейке крепится защитная планка саморезами, нередко под нее укладывают герметизирующую ленту. Дополнительно место соединения обрабатывают силиконовым герметиком.

Третий способ создать грамотно примыкание крыши к стене – использовать два элемента. Верхний крепят к стене саморезами или дюбелями, нижний надевается с обратной стороны на верхний при помощи замкового соединения. Нижний край нижнего фартука крепится к кровельному покрытию с помощью клейммеров. Все стыки обязательно заполняются герметичными составами.

Защита стыка примыкания двумя планками

Примыкание мягкой кровли

Все вышеописанные методы можно использовать и для мягкой кровли. Но есть у нее и свои чисто специфичные технологии. Начнем с того, что примыкание мягкой кровли к стене производится из битумных гибких материалов. Вот один из способов:

над местом установки кровельного материала на высоте 20-30 см по поверхности стены делается штроба вдоль участка примыкания;

по линии стыка укладывается брусок, разрезанный по диагонали, то есть создается плавный переход от стены к крыше;

крепят треугольной формы брусок или к обрешетке, или к стене;

проводят укладку мягкой кровли с заводом ее на стену на высоту до 10 см;

Примыкание крыши из металлического профиля к стенке

Любое покрытие из профилированного металла в месте примыкания к стенке, мансардным окнам, парапетам делается с оставлением минимального зазора, нужного для устройства вентиляции пространства под кровлей. Если отвесная поверхность, к какой изготавливается примыкание, бетонная или кирпичная оштукатуренная, то на ней изготавливается выемка глубиной 2-3 см, параллельная крыша.

В выемку ставится обработанный герметиком из силикона фартук из стали однотипной кровельному покрытию. Есть специализированные готовые планки или фартуки. Нижняя сторона планки закрепляется к кровельному покрытию при помощи шурупов.

Узел примыкания крыши к стенке может делаться из 2-ух фартуков методом наложения. В этом варианте стена не штробится, верхний фартук закрепляется к стенке дюбелями. Под него подкладывается нижняя планка, какая сцепляется с верхней соединением на замковой основе. На планке снизу есть специализированный кляммеры, какие саморезами ввинчиваются к кровельному покрытию. Все места соединений промазываются силиконовым герметиком.

При устройстве примыканий черепичной крыши к стенке применяют ленту, которая сделана из гофрированного алюминия. Она дает возможность повторить профиль черепицы на керамической основе, а горячий битум, заливаемый в шов, сделает хорошую изоляцию от влаги. Лента из алюминия может использоваться для крыш из битумной черепицы.

Торцевое и боковое примыкание

Герметизирующие ленты

Эти уникальные материалы на строительном рынке появились относительно недавно. По сути, это битумно-полимерная смесь, сформированная в полосу, которую с двух сторон покрывают клеящим составом. Ее просто наклеивают в зону примыкания, как это показано на фото ниже.

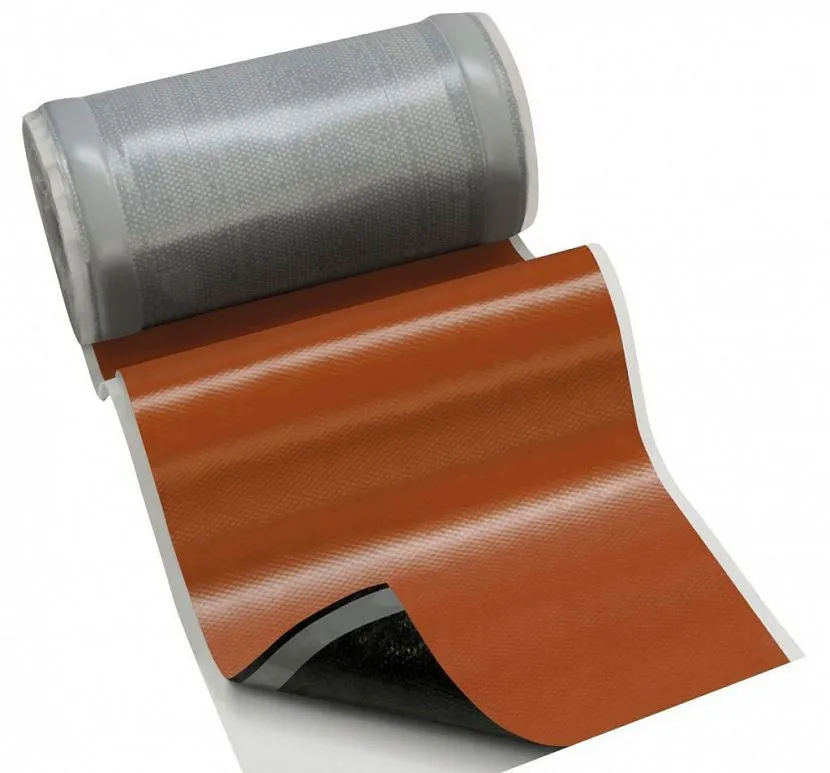

Герметизирующая лента для узлов примыкания крыши и стеныИсточник elka-palka.ru

Необходимо отметить, что такой материал представлен двумя разновидностями: для внутренних и наружных работ. Понятно, что на крыше требуется второй вариант. Он покрыт с одной стороны защитным УФ-слоем, который предохраняет ленту от негативного воздействия солнечных лучей.

Отметим, что этот вариант герметизации стыков достаточно надежный. С лентами легко работать, нет надобности использовать дополнительные крепежные изделия, потому что она самоклеящаяся. Единственное требование – это чистая поверхность, к которой она будет приклеиваться. Поэтому стену и кровельное покрытие надо обязательно хорошо очистить. Если это мягкая кровля с посыпкой, то от последней придется избавиться на ширину участка приклеивания.

Добавим, что защитные пленки примыкания кровли сегодня очень популярны. Производители предлагают огромнейших их ассортимент в плане цветового оформления. Подобрать необходимую ленту под цвет кровельного покрытия не составит особого труда.

И еще одно достоинство – самоклеящийся скотч из битумно-полимерного состава является отличным гидроизоляционным материалом.

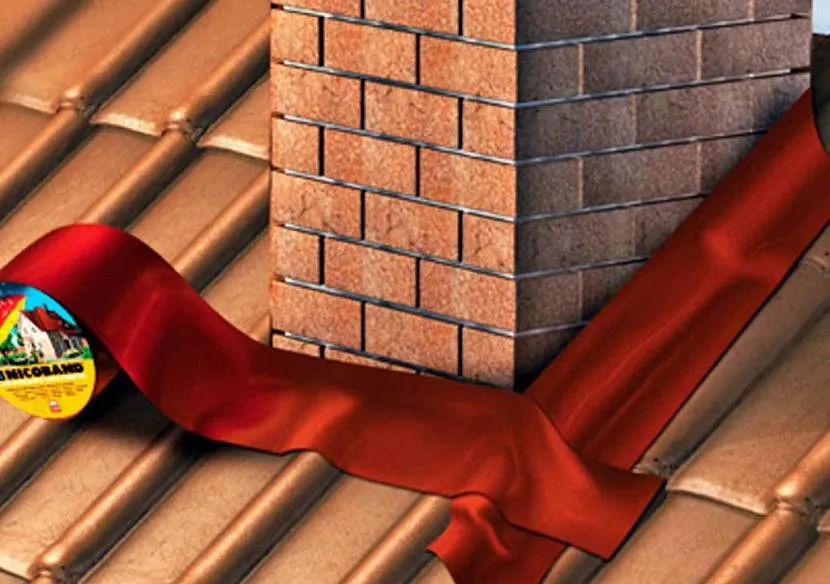

Самоклеящиеся ленты для мест примыкания кровли к стенеИсточник kakpostroit.su

Примыкания к дымоходу и трубе

Во многом узлы стыковки кровли к печной трубе на крыше схожи с устройством примыкания к стене. А особенностями являются высокая температура дымохода, расположение его на крыше и форма самого дымохода или трубы.

Традиционно примыкание кровли из металлочерепицы или из других ячеистых и профилированных покрытий выполняют нижним и верхним фартуком из металла вокруг дымохода. Желательно, чтобы для его установки было выпущено полкирпича при кладке трубы. Это позволяет укрыть от прямого попадания дождя верхнюю кромку наружного фартука (обвода).

Начнем с того, что дымоход изолируют от конструкций кровли асбестом, обрешетку вокруг делают сплошную, но с противопожарным отступом от кладки на 130 мм. На нее устанавливают нижний фартук, состоящий из пяти элементов: двух боковых, верхней и нижней планок и галстука. Планки отрезают нужной длины и соединяют на фальц, верхнюю отбортовку заводят в штрабу глубиной в 20 мм и герметизируют.

На обрешетку фартук приклеивают на кровельный герметик, а галстук для отвода воды направляют в ближайшую ендову или до карниза.

Сверху устраивают кровельное покрытие, на которое затем устанавливают верхний обвод дымохода. Готовят сами или приобретают готовые планки, соединяют их в единую конструкцию на лежачие фальцы. При этом верхнюю отбортовку не забывают завести в штрабу. Штрабу обрабатывают термостойким герметиком, например, на основе силикона.

Как обустроить примыкание к печной трубе.

Таким образом, вода, стекающая по покрытию выше трубы, попадает в нижний, внутренний фартук и отводится по галстуку в ендову или прямо к карнизу. Остальные потоки попадают на верхний обвод дымохода и стекают к карнизу.

На мягкой кровле устройство двух фартуков не сделать, поэтому примыкание кровли выполняют по схеме наружного обвода и в штрабу. Для исключения подтека под фартук сверху от трубы верхнюю планку делают длиннее трубы на 300—400 мм. Эту планку заводят под мягкое покрытие и герметизируют с обеих плоскостей. Планка должна быть с выпуском по 150—200 мм с каждой стороны трубы. Остальные планки ставят на покрытие. Устройство такого фартука делают и на фальцевых металлических кровлях.

Герметизация кровли с круглой трубой дымохода также выполняется с использованием фартука. Наклонная металлическая пластина с отверстием и труба большого диаметра, надетая на дымоход, — вот основные элементы примыкания кровли к трубе. Надежнее других вариант с заранее подогнанными и закрепленными между собой листом и трубой, образующих фартук. Штрабу не делают, а уплотняют соединение труб внизу асбестом, а сверху запечатывают цементным раствором.

Современные технологии и материалы

Новые материалы позволяют упростить устройство сопряжения труб с наклонной кровлей, уменьшить трудозатраты и повысить надежность примыкания кровли. Готовая эластичная гофрированная манжета из термостойкого материала с силиконом имеет рабочие температуры от -50°C до +350°C, выдерживает российские снежные нагрузки. Имеет клеевую основу, монтируется быстро и надежно герметизирует примыкание. Срок службы таких манжет – около 15 лет.

http://kryshikrovli.ru/www.youtube.com/watch?feature=player_embedded&v=uLnlYLhtrfM

В отсутствие такой манжеты устройство сопряжения кровли с трубой выполняют, используя уже описанные самоклеящиеся полосы из гофрированного металла (Вакафлекс). Полосу в верхней ее части закрепляют на трубе металлическим хомутом.

Современные материалы позволяют выполнять устройство примыкания различных кровель и к другим конструкциям, не описанным выше: слуховым и мансардным окнам, фронтонам и вентиляционным трубам различного сечения.

Жидкая резина

Еще один надежный вариант. По сути, это мастика на основе битумно-полимерных компонентов. А точнее не мастика, а эмульсия на водной основе. Ее наносят вручную или пульверизатором. Она тут же затвердевает, превращаясь в прочное покрытие. Обладает эмульсия высокой эластичностью, и по виду очень похожа на резиновое основание. Отсюда, в принципе, и название материала.

Сам узел примыкание эмульсией не обрабатывают. Обычно ее наносят в виде кровельного материала, при этом сразу нанося на стену, создавая единое гидроизолирующее покрытие. На фото ниже показано, как наносят материал на плоскую крышу дома с помощью пульверизатора.

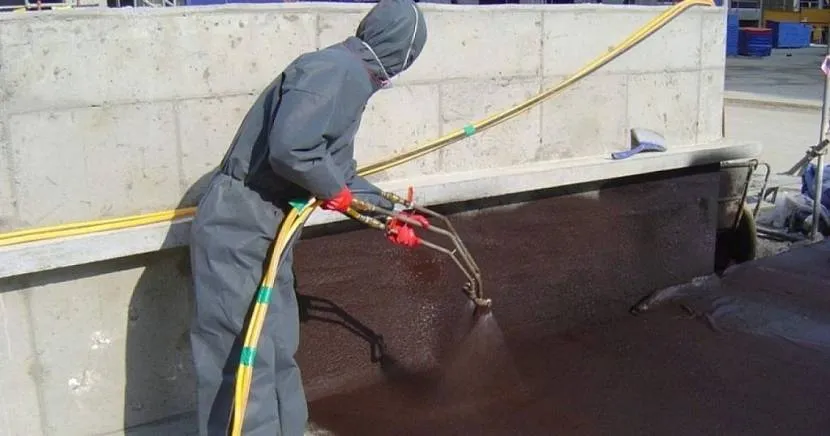

Нанесение на крышу жидкой резины Источник izostop.ru.com

Примыкание рулонной кровли

Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции .

Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

Метод флэшинга

Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

При правильном монтаже выполненный таким методом узел примыкания отличается :

• абсолютной герметичностью;
• эластичностью;
• устойчивостью к внешним воздействиям;
• устойчивостью к перепадам температур;
• надежностью и долговечностью.

Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить. Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя

Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой

Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.

Уязвимость узлов примыкания

Примыкание кровли к кирпичной или монолитной стене представляет собой достаточно уязвимое место. Как раз здесь собирается занесенный воздушными потоками сор. В нем очень часто содержится большое количество воды, которая пагубно влияет на площадь соприкосновения, выводя из строя гидроизоляционный и кровельный стройматериал.

Это происходит из-за регулярных замерзаний и оттаиваний воды, что сначала ведет к деформации материала, а затем к его порче. Также в холодную пору года возле стеновых конструкций собираются снежные массы, которые способствуют образованию протечек.

Герметизация примыкания кровли и стеновых конструкций – очень важный процесс, поэтому решением этого вопроса занимаются еще на этапе составления проектной документации. Например, если планируется возведения здания из кирпича, то проектом может предусматриваться специальный козырек длиной в полкирпича, который сможет закрыть будущий стык крыши и стеновой конструкции.

Примыкание кровли из черепицы к стене

Также на этапе кладке кирпича строители могут оставить специальную выемку, в которую в последнюю очередь заводится лист кровельного материала.

Важно знать! Как герметизация, так и утепление примыкания проводится с использованием различных стройматериалов и технологий. Для каждого типа кровельного покрытия существует отдельная методика

В современном мире принято условно делить все стыки на следующие виды:

• боковой;
• верхний.

И в первом, и во втором варианте допустимо использование стыковых элементов ВС-1 и ПС-2.

Вернуться к содержанию

Планки примыкания для кровли и её виды

Данный элемент представляет собой уголок, размеры сторон которого различны. Делается из остатков кровельного мягкого материала или из оцинкованной стали.

Он необходим для различных прямоугольных элементов крыши:

1. нижняя;
2. верхняя.

Нижняя деталь заводится под стык покрытия кровли, а верхняя ложится в стыке поверх покрытия кровли.

Правда, некоторые специалисты верхней планкой считают ту, что заводится под кровлю и находится на высочайшей стороне трубы, а нижняя размещается поверх покрытия под самой трубой.

В зависимости от выбора кровельного материала, металлочерепицы или профнастила , необходима планка из аналогичного материла. Это может быть оцинкованная сталь, покрытая специальной краской из полимеров в тон крыши.

Конструкция и монтаж

Внутренний фартук

Прежде чем приступать к монтажу покрытия кровли, требуется уложить внутренний фартук вокруг дымохода. Для этого применяются нижние планки.

От верхних их конструкция продольными отгибами кромки, которых первых нет.

1. В первую очередь укладывается элемент под трубой, с низкой стороны, далее боковые части, и самые последние над трубой, сверху. Отгиб кромки делается вверх, предотвращая попадание влаги. Снизу монтируется так называемый водоотводящий галстук: так называют лист, края которого загнуты.

2. Сначала каждую из имеющихся планок прижимают к стене, и делают на ней отметки верхнего края. По этой отметке пробивают штробу. Она должна быть очищена от мелких частиц и пыли, в ней располагают отгиб кромки, заливают все герметиком.
3. Вертикальная и горизонтальная составляющие элемента с помощью саморезов прикрепляются к стене и обрешетке.

Внешний фартук

В том же самом порядке, поверх металлочерепицы и листов профнастила, монтируется внешний фартук. Планка представляет собой уголок, в конструкции которого нет загибов кромки.

Это чрезвычайно надежная технология, но потребуется дополнительное количество металла. Желая сэкономить, нередко применяют технику укладки лишь фартука.

Происходит это следующим образом:

1. Первый этап – монтаж кровельного покрытия . Листы металлочерепицы или профнастила стелятся не на весь скат, а лишь до трубы (ее верхнего края).
2. Далее верхняя планка (нижний фартук) укладывается поверх листов, далее боковые элементы и только после этого нижняя планка (верхний фартук). Для обустройства отгиба на вертикальном элементе в кирпичной кладке штробится выемка.
3. Когда монтаж планок закончен, получившиеся швы надежно закрывают герметиком. Для надежной фиксации применяют саморезы.
4. На оставшуюся часть кровли укладывается кусок металлочерепицы или профнастила (от самого конька до верха трубы).

В разных климатических регионах многие производители кровли предпочитают изготавливать планки собственных конструкций. Доборные элементы для металлочерепицы и профнастила выглядят по-разному.

Виды планок

Разнообразие кровельных материалов очень велико, однако, также велик выбор доборных элементов для организации и герметизации мест примыкания. В зависимости от того какое используется покрытие, планки могут быть мягкими или жесткими.

Лист профнастила или металлочерепицы имеет жесткую форму, поэтому для них применяют уголки из оцинкованной стали с лакокрасочным или полимерным покрытием. Устройств мягких кровель выполняют с помощью эластичных, мягких полос, которые фиксируют в месте примыкания.

В этом вопросе действует одно правило: для герметизации стыка в месте примыкания применяют планки из материала такого вида, что и сама кровля. По технологии монтажа различают следующие типы планок:

1. Верхняя. Верхняя планка примыкания крепиться поверх кровли саморезами, как и само кровельное покрытие, или приклеивается герметиком.
2. Нижняя. Нижняя планка заводится под кровельное покрытие, крепление в этом случае происходит с помощью досок обрешетки.
3. Декоративная. Декоративный фартук надевается поверх нижней планки, чтобы придать более эстетичный и аккуратный вид стыкам.

Наружная и внутренняя планки

Интересно, что раньше, когда в строительных магазинах не было такого разнообразия, планка примыкания для металлочерепицы или профнастила изготавливалась из обрезков этого кровельного материала.

Представьте, насколько кустарно смотрелись такие работы, да и свои функции такие планки выполняли слабо. Сейчас конечно можно изготовить доборные элементы своими руками, однако, не на много дороже приобрести их, причем их можно подобрать под цвет остальных элементов кровли.

Что такое разжелобки?

Если крыша будет иметь внутренние углы, соорудите разжелобки. Под них строят сплошной дощатый настил, сверху на него кладут слой гидроизоляции (гидробарьер или рубероид). Затем ендовы покрывают литсовым металлом для кровли (лучше всего, чтобы он был оцинкованным). Поверх железа постелите листы шифера. Подрезайте их так, чтобы стык был максимально ровным. Сверху стык в ендове накройте наружными планками из согнутой вдоль полосы оцинкованного кровельного железа. В некоторых случаях ендову сооружаются без верхних планок, но тогда страдает внешний вид кровли. Защита от дождя или снега в этом месте существенно снижается.

Виды элементов

Различают два типа планок:

• Планка примыкания верхняя;
• планка примыкания нижняя.

В этом моменте существуют разночтения. Одни источники определяют их как доборы, устанавливаемые под кровельный материал (нижняя), или поверх (верхняя).

В других источниках указывается, что верхняя планка — это элемент для изоляции верхней части печной трубы, а нижняя — для нижней части, так как там получаются разные углы и требуются соответствующие элементы.

Важно понимать, что и те, и другие определения верны, просто существуют планки примыкания как для укладки под низ, так и поверх кровли и, в то же время, есть разные планки для верхней и нижней частей печных труб

Верхняя (слева) и нижняя (справа) планка примыкания

Иногда можно встретить описания, где допущена путаница в этих понятиях, отчего смысл сильно искажается. Основная причина кроется в большом количестве кровельных материалов, для каждого из которых выпускаются свои доборные элементы, называемые одинаково, но имеющие разный тип монтажа.

Кроме этого, применяется еще один вариант классификации:

• Прямые. Они могут быть с острым или тупым углом сопряжения, для разных типов примыкания.
• Угловые. Это планки прямоугольного сечения для соединения боковых поверхностей вдоль линии ската.

Установка планок примыкания согласно конструкции производится с таким расчетом, чтобы сток воды осуществлялся по заданным направлениям и выводился наружу. Дополнительная изоляция стыка добора со стеной или иным элементом при помощи герметика обеспечивает герметичность шва и гарантирует непроницаемую отсечку.

Обустройство примыкания металлической кровли

Очень часто при обустройстве примыкания кровли используют профилированный металл, поскольку он является самым простым строительным материалом, используемым для проведения таких работ. Эта технология предполагает небольшой зазор, который образуют вертикальные элементы. Предназначен он для того, чтобы обеспечить естественную циркуляцию воздуха в перекрытии. При выполнении данного примыкания используются специальные элементы, материалом для изготовления которых служит листовой металл. Если при строительстве здания не была выполнена специальная выемка, то для оборудования примыкания производят штробление, например, кирпичной стены, глубиной до трех сантиметров и не меньше чем на двадцать сантиметров над местом примыкания.

Перед установкой грани фартука обрабатываются специальным герметиком. Верхняя его часть устраивается в подготовленную выемку или штробу. Для большей герметизации все пустоты удаляют с помощью цементного раствора, которым дополнительно наполняют желоб.

Нижнюю часть козырька прижимают с помощью крепежных материалов к верхней части кровли. Обязательно применение неопреновых или резиновых прокладок, являющихся дополнительным герметизирующим материалом.

Существуют фартуки двойной конструкции. Их применение не требует желоба на стене. Такая конструкция фартука способствует более высокой степени герметичности выполняемого соединения. Верхняя часть крепится к стене дюбелями, а нижняя, имеющая специальный замок, подставляется под основу. А с помощью кляммеров, расположенных на нижней части фартука, он фиксируется к кровле

При этом важно все места соприкосновения обрабатывать специальным составом, обеспечивающим герметичность

Как исправить

Если для утепления фасада использовался твердый утеплитель можно попытаться закрепить в нем дюбель — пробки. В них вкрутить саморезы которыми будет фиксироваться доборная планка, шицец или любая другая деталь способная закрыть щель.

До начала работ заделываемую щель следует щедро залить силиконовым герметиком

При его выборе обязательно обратите внимание на диапазон температур, при которых он будет эффективен

В случае если использование саморезов невозможно закрывающую щель деталь можно приклеить. Правда в этом случае надо понимать – срок службы у такого соединения в условиях российского климата не превысит 2 лет.

Кровля из профнастила

Производя крепление кровли из металлопрофиля нужно учесть некий нюанс, в узлах примыкания должен оставаться зазор между крышей, стеной или другой конструкцией. Он служит для циркуляции воздуха под слоем кровли.

Места стыков кровли со стеной нужно производить с использованием листовой стали. Это могут быть планки и фартуки. При монтировании одинарного фартука в стене необходимо сделать канавку. Производят ее вдоль примыкающей линии. Ее высота составляет не меньше 200 мм, а глубина 20-30 мм. Перед непосредственной установкой фартука в канавку его необходимо обработать по краям герметиком. Далее: верхнюю часть устанавливаем в канавку, а низ крепим к кровельному материалу с помощью саморезов. Они должны быть с резиновыми, неопреновыми прокладками, чтобы в дальнейшем вода не попала в место крепежа. Канавку можно наполнить цементным раствором.

Еще одним вариантом примыкания для кровли из профнастила является использование двойного фартука. Такой способ позволяет обеспечить надежную герметизацию в примыкающих узлах. При использовании такого способа необходимость в канавке отпадает. Верхний фартук крепится непосредственно к основанию, а нижний крепим под верхний и соединяем с помощью специального замкового соединения. Крепление фартука к основанию делаем с помощью дюбелей. Нижний фартук, так как и в предыдущем способе крепится к кровле саморезами. При монтаже все типы соединений необходимо обработать герметиком.

Другие виды доборных элементов

Различают два типа планок:

• Планка примыкания верхняя;
• планка примыкания нижняя.

В этом моменте существуют разночтения. Одни источники определяют их как доборы, устанавливаемые под кровельный материал (нижняя), или поверх (верхняя).

Важно понимать, что и те, и другие определения верны, просто существуют планки примыкания как для укладки под низ, так и поверх кровли и, в то же время, есть разные планки для верхней и нижней частей печных труб. Верхняя (слева) и нижняя (справа) планка примыкания. Верхняя (слева) и нижняя (справа) планка примыкания

Верхняя (слева) и нижняя (справа) планка примыкания

Иногда можно встретить описания, где допущена путаница в этих понятиях, отчего смысл сильно искажается. Основная причина кроется в большом количестве кровельных материалов, для каждого из которых выпускаются свои доборные элементы, называемые одинаково, но имеющие разный тип монтажа.

Кроме этого, применяется еще один вариант классификации:

• Прямые. Они могут быть с острым или тупым углом сопряжения, для разных типов примыкания.
• Угловые. Это планки прямоугольного сечения для соединения боковых поверхностей вдоль линии ската.

Установка планок примыкания согласно конструкции производится с таким расчетом, чтобы сток воды осуществлялся по заданным направлениям и выводился наружу. Дополнительная изоляция стыка добора со стеной или иным элементом при помощи герметика обеспечивает герметичность шва и гарантирует непроницаемую отсечку.

Можно подобрать цвет, для крепежа используются специальные кровельные саморезы, снабженные прокладками из специальной «вечной» резины.

Существуют следующие элементы:

• Ендовы нижние и верхние.
• Коньки простые, фигурные и заборные.
• Стеновые, стеновые прямые и стеновые нижние планки.
• Уголки наружные и внутренние.
• Планки карнизные.
• Планки ветровые.
• Оконные сливы.
• Снеговые барьеры.

Доборные элементы

Необходимо учитывать, что среди доборных элементов не существует лишних или ненужных. Все эти детали созданы не для создания эстетичного внешнего вида (не только для этого), а для выполнения определенных задач, имеющихся повсеместно и создающих серьезные угрозы целостности крыши и всей постройки.

Попытки сэкономить или обойтись без какого-либо элемента могут вылиться в необходимость частых ремонтов, быстрое разрушение части или всей крыши, порчи стропильной системы, стен и имущества.

Традиционная оцинкованная сталь: прочный «галстук»

Чтобы обеспечить герметичное примыкание кровли к печным трубам, сделайте внутренний фартук из планок:

• Шаг 1. Саму планку приложите к стенкам трубы и отметьте уровень верхней кромки на стене.
• Шаг 2. Затем аккуратно уберите пыль после штробления и промойте штробу водой.
• Шаг 3. Чтобы установить внутренний фартук, начните с нижней стенки трубы. Здесь планку примыкания нужно подрезать.
• Шаг 4. Точно таким же способом установите фартук в остальных местах и не забывайте про нахлест 150 мм, чтобы защититься от протечек.
• Шаг 5. Далее край планки, который вставлен в штробу, нужно загерметизировать при помощи специальной кровельной ленты.
• Шаг 6. Теперь под нижний элемент внутреннего фартука заведите галстук (плоский лист с отбортовками).
• Шаг 7. Направьте галстук в ендову или вниз, прямо до карниза.
• Шаг 8. Теперь можно переходить к монтажу кровельного покрытия.

Главное требование здесь – сохранить достаточное расстояние для вентиляции пространства под кровлей. При этом, чтобы во время дождя влажный кирпич не растрескивался при перегреве, его оборачивают стальным листом с полимерным покрытием. Зазор для вентиляции оставляют 20 мм.

Вот самый популярный вариант обхода трубы:

• Шаг 1. Выводим гидроизоляцию на 50 мм прямо на трубу, если сама мембрана или пленка – термостойкая. Срез гидроизоляции приклейте ее к трубе клейкой лентой.
• Шаг 2. Вокруг трубы сделайте защитный обвод при помощи защитных планок.
• Шаг 3. В самой трубе сделайте штроб (только ни в коем случае не в швы кладки). Глубина штроба должна иметь небольшой уклон и быть не менее 15 мм.
• Шаг 4. Если на крыше есть ендова, воду при помощи «галстука» лучше отвести туда, если нет – тогда до карниза.

Обход дымохода на крыше из металлочерепицы нужно начинать только после укладки металлочерепицы.

Для этого на трубу накладывают внешние планки примыкания, у которых часть заходит в штробу и герметизируется специальным теплостойким кровельным герметиком. А нижнюю часть планки нужно закрепить кровельными саморезами прямо к обрешетке.

Если речь идет о крыше с композитной черепицей, для нее технология немного отличается:

• Шаг 1. Нам понадобится плоский лист с посыпкой, который будет состоять из 4 частей: передней, задней и двух боковых. Такой лист всегда изготавливается индивидуально, под размеры дымохода.
• Шаг 2. Лист нужно загнуть наверх на 5 см.
• Шаг 3. Теперь берем брусок высотой в 5 см, чтобы поддержать заднюю и переднюю часть листа перед дымоходом.
• Шаг 4. Установите переднюю часть примыкания на самый близкий ряд черепицы впереди дымохода.
• Шаг 5. Закрепите боковые части примыкания с передней и задней едиными фрагментами и закрепите их в металлический замок при помощи загибания.
