Крепление утеплителя, пароизоляции, гидроизоляции
После того, как обрешетка готова, необходимо утеплить кровлю. Для этого укладывают слои в последовательности:
- Гидроизоляционный слой;
- Утеплитель;
- Пароизоляция.
Гидроизоляцию крепят степлером внахлест к обрешетке. При этом не следует материал натягивать, он должен слегка провисать.
Далее укладывается теплоизоляционный слой таким образом, чтобы не возникало воздушных зазоров.
Пароизоляция укладывается в конечном этапе перед укладкой покровного материала.
ВНИМАНИЕ!
Если скат имеет минимальный уклон, то в качестве утеплителя можно укладывать керамзит или опилки.
Пароизоляция и гидроизоляция
Состав и особенности стропильной системы
Чаще всего стропильная система для дома с односкатной крышей выполняется из дерева. Лучше подойдут строганные доски, с влажностью не более 18%. Обязательна обработка антисептиком, таким как Хм-11, например.
Сейчас есть пилорамы, которые изначально делают глубокую обработку, путем вымачивания доски в ванной с антисептическим раствором. Стоимость такой доски на 20–25% выше.
Устройство стропильной системы односкатной крыши.
Мауэрлат. Обычно это брус с сечением 200 на 200 или 150 на 150 мм, на который опирается стропильная система. Мауэрлат передает нагрузку от крыши на стены. Крепится сверху стены анкерами либо шпильками, заранее залитыми в армопояс. Брус делают длиннее, чтобы он выходил за пределы здания. Таким образом можно организовать боковые свесы, защищающие фронтоны односкатной крыши
Важно рассчитать шаг стропил заранее, чтобы крепежные болты мауэрлата не мешали врезки стропил. Если стена выполнена не из дерева, то требуется уложить гидроизоляцию между мауэрлатом и стеной, для этой цели подойдет рубероид
В каркасном здании в качестве мауэрлата выступает верхняя обвязка.
Прогон. При ширине здания более 6 метров стропилам потребуется дополнительная опора по центру. Такая опора называется прогон. Обычно это три доски сечением 150 на 50 или 200 на 50, стянутые между собой шпильками. Для увеличения несущей способности между досками можно положить фанеру толщиной 10–16 мм, после чего также прокрутить шпильками. Этот способ пригодится, если у вас имеются широкие пролеты, и по расчету потребуется очень большое сечение. Также можно поступить со сдвоенными стропилами, при большом «висе». Не рекомендуется для прогона использовать брус, потому как его в процессе высыхания может выгнуть, и это отразится на кровле.
Стойка. Прогон ложится на стойки. Для простоты изготавливается из того же материала, крепится уголками либо гвоздями под 45°. Стойки опираются на перегородки с шагом 2–4 метра.
Стропильные ноги. Доски или брусья, которые формируют скат кровли. Укладываются на мауэрлат и прогоны сверху, на ребро. Стропила также делают длиннее, чтобы получились свесы, которые защищают стены от осадков. Ширина свесов для устройства стропильной системы односкатной крыши выбирается исходя из эстетических соображений, но не должна быть менее 500 мм. Шаг стропил рассчитывается исходя из нагрузок. Если шаг получается более 580 мм, то целесообразно уменьшить его до этого значения, для комфортного и более качественного утепления минеральной ватой. В случае когда шаг получается менее 580 мм, лучше увеличить сечение стропил либо сдвоить их, чтобы получилась ширина минваты, либо рассмотреть вариант утепления эковатой. Этот способ утепления дороже, и делается специалистами, но он намного качественнее. Эковата задувается потоком воздуха, за счет этого заполняются все пустоты.
Ветрозащита. Мембранная паропроницаемая пленка или специальные ветрозащитные плиты (к примеру: Isoplat, Белтермо). Защищает утеплитель от влаги и ветра. Позволяет, при необходимости, пару выходить из утеплителя. Монтируется поверх стропил скобками или гвоздями.
Контробрешетка. Она нужна для нормальной работы ветрозащиты. В замкнутом подкровельном пространстве может скапливаться влага и развиваться грибок. Чтобы это предотвратить, крепят брусок 50 мм на 50 мм вдоль стропильной ноги на ветрозащиту гвоздями. Формируется вентиляционный зазор между кровлей и утеплением, который обеспечивает вентилирование подкровельного пространства.
Обрешетка. Настил для кровли, прибивается гвоздями к контробрешетке перпендикулярно стропилам. Обрешетка стропильной системы односкатной крыши выполняется в зависимости от вида кровельного материла — либо из доски 150 мм на 25 мм, либо из бруска 50 мм на 50 мм. В некоторых случаях поверх досок крепят листы фанеры либо ОСП (Ориентированная Стружечная Плита OSB-3).
Стропила: расчет конструкции и подготовка материала
Схема строительства односкатной крыши предельно проста: стропила перекрывают пролет между торцевыми стенами постройки. Угол наклона ската определяется перепадом высоты стен.
Чтобы обеспечить эту разницу по высоте могут применяться два метода:
- кладка одной из противоположных несущих стен, выполняется на большую высоту;
- на одной из стен монтируются специальные подпорки, на которые укладывается прогон для опирания верхних концов стропил.
Первый вариант более всего пригоден при строительстве сооружения из штучных материалов. Второй способ позволяет сэкономить стройматериалы, из которых возводятся стены.
Кровельная конструкция с одним скатом должна иметь уклон не более 50-60°.
Стропильная система должна выдерживать собственный вес и высокие внешние нагрузки – ветровую и снеговую. Интенсивность нагрузок напрямую зависит от угла скатов
Кроме того, следует обратить внимание, при каких значениях возможен монтаж выбранного кровельного материала

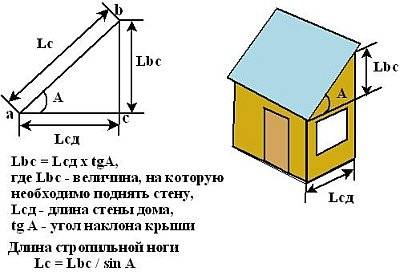

расчет угла наклона крыши
На надежность крыши влияет и шаг стропил. Чем меньше шаг – тем выше расчетная нагрузка, которую может выдержать кровля. Но если шаг установки стропильных ног неоправданно мал, это приводит к увеличению веса конструкции, и, соответственно, нагрузки на стены и фундамент постройки. Слишком большой шаг стропил не позволит создать крышу, устойчивую к внешним влияниям.
В разработанном проекте должны быть отражены не только шаг, размеры и сечения элементов, но и схемы выполнения узлов каркаса крыши.
Стропила односкатной крыши для небольших пролетов выполняются из доски или балки. Если пролет превышает 4,5 метра, может понадобиться устройство удлиненных стропильных ног.
Брус и доски для изготовления стропильной системы гаража или другого строения должны быть хорошо просушены и не иметь повреждений, влияющих на прочностные характеристики.
Монтаж односкатной крыши – пошаговая инструкция
1. Установка стропильной системы
установка несущих элементов крыши (стропил) на стены, которые находятся на разных уровнях. Исключение абсолютно плоские кровли;
изготовление треугольных ферм, объединяющих в себе стропило, балку и стойку. Такая конструкция может быть изготовлена, если стены находятся на одном уровне.
Первый вариант установки стропил более дешевый, поскольку упрощает монтаж и снижает расход древесины. Но, в данном случае требуется поднять несущую стену на нужную высоту. Чтобы упереть в нее верхнюю часть стропильной ноги.
Второй, наоборот, увеличивает расход древесины. Но снижает сроки монтажа и упрощает работу, потому, что монтаж треугольников может быть выполнен на земле. С другой стороны, для того, чтобы поднять уже готовые треугольники, нужны специальные приспособления.
На качество монтажа или сроки эксплуатации стропильной системы выбор способа не влияет. Таким образом, окончательный выбор за застройщиком.
Второй момент, который важен при строительстве крыши – это устройство стропильной ноги. А точнее, необходимости использовать подкосы (дополнительные опоры). Количество и место установки подкосов зависит от:
- расстояния между стеной и местом примыкания кровли;
- длины стропильной ноги;
- веса стропильной ноги (вида древесины и ее диаметра, сечения);
- угла наклона кровли;
- вида кровельного материала;
- вида теплоизоляционного материала.
2. Установка мауэрлата
Мауэрлат – это дополнительный элемент, позволяющий равномерно распределить нагрузку на несущие стены. На него опирается нижний край стропильной ноги.
Мауэрлат устанавливают на несущую стену или между балками и надежно крепят.
Материал, из которого построена несущая стена, определяет вид применяемого крепежа:
для кирпичных строений нужно использовать отожженную проволоку;
для зданий из пористых материалов – арматуру, длиной равной 2/3 ширины блока;
для сруба из бруса – анкерный болт. Но часто верхний венец играет роль мауэрлата;
Совет. Чтобы защитить мауэрлат от влаги нужно положить его на рубероид или другой изоляционный материал.
3. Установка балок перекрытия
Стоит отметить, что стропильная нога, может опираться на балки перекрытия. Тогда шаг установки балки должен соответствовать расчетному шагу монтажа стропил.
Крепление стропильной ноги к балке показано на рисунке.
Вне зависимости от варианта, нога устанавливается на мауэрлат посредством запила. Который нужно выполнить точно, чтобы зазор между ногой и мауэрлатом был минимален.
5. Монтаж обрешетки односкатной крыши
Шаг обрешетки зависит от вида кровельного материала. Крепится доска обрешетки к стропильной ноге гвоздями.
Совет. Для односкатных крыш на мансардном этаже нужно заранее продумать место установки мансардного окна. В этом месте обрешетка не нужна, зато требуется установить две горизонтальные перемычки для более надежного крепления окна. Перемычки выполняются из того же материала, что и стропильная система.
Строительство односкатной крыши – видео
6. Утепление односкатной крыши
Выполняется любым теплоизоляционным материалом.
Последовательность утепления:
- крепление гидроизоляции. Пленка крепится внахлест строительным степлером;
- укладка утеплителя;
- выполнение контрооберештки. Она нужна, чтобы пленка пароизоляции не касалась утеплителя;
- укладка паробарьера.
Совет. Эффективнее использовать мягкий утеплитель, он лучше заполняет пустоты и более простой в монтаже.
При минимальном уклоне кровли лучше использовать сыпучие утеплители – керамзит или опилки. Даже при затекании воды этот материал не намокает.
7. Монтаж кровельного материала
Выполняется в соответствии с требованиями, которые выдвигает производитель материала. Рекомендуем ознакомиться с технологией монтажа металлочерепицы и ондулина.
Профилактика ошибок и повреждений
Односкатная кровля прослужит дольше, если периодически производить осмотр ее основных элементов. Неверный расчет, неправильный монтаж или повреждение влагой могут привести к необходимости усиления или замены части стропильной ноги или другого элемента. Иногда древесину поражают грызуны или древесные жучки. В зависимости от степени повреждения нужно либо обработать дерево, либо полностью/частично его заменить.
Время от времени нужно удалять мусор, скопившийся на скате кровли. Ведь лишний вес ей абсолютно ни к чему. Он только будет задерживать снег, и увеличивать нагрузку на крышу.
Заключение
Для разных стен
В зависимости от того, из какого материала строится баня, рассчитывается и кровельная система. Например, для каркасных конструкций вес крыши не может быть слишком большим, потому что стены не выдержат. Давайте рассмотрим нюансы, связанные с двумя видами стен, отличных от кирпичных, которые в первую очередь имеются в виду в различных руководствах по расчету и монтажу кровель.
Для сруба
Раз уж вы решили сделать крышу для бани своими руками, то и сруб, вероятнее всего, делаете своими силами. В этом случае для вас не будет новостью то, что обычно в срубах использовалась бесстропильная система. То есть то, что сегодня называется фронтонами, называлось «самцами», выложенными из бревен, а на образующиеся уступы с замками укладывались поперечные бревна, которые назывались «слегами». Однако эта система предполагает два ската.
Если же предпочтение отдается именно односкатной крыше, то воспользоваться старинной системой не получится. Ну, или мы не располагаем информацией о том, как это реализовать. Вместо этого предлагается возврат к стропильной системе, в которой верхний венец будет рассматриваться в качестве мауэрлата, однако в этом качестве он потребует более надежного крепления с предыдущими венцами.
Тогда крепление стропил будет аналогичным описанному выше. Однако в случае с деревянной постройкой большое значение приобретают такие свойства древесины, как усадка и изменение габаритов в процессе эксплуатации.
СОВЕТ! Приступать к установке стропил на сруб стоит не раньше, чем стены дадут основную усадку. Обычно на это требуется год.
Так как усадка продолжается гораздо дольше, да и под действием температуры и влажности сруб будет «дышать» – увеличивать и сокращать объем, следует выбрать подвижные соединения верхних венцов (= мауэрлат сруба) со стропилами. Для этого в магазинах следует подобрать металлические крепления, которые называются «ползуны». Они могут быть разных конструкций, а также давать свободу движения на разное расстояние.
Вот пример крепления стропилины на ползунах:
Это что касается нижнего крепления. Так как у нас нет конька, а с противоположной стороны мы имеем дело с таким же верхним венцом, то крепить можно, да и лучше всего тоже на скользящее соединение.
Помимо подвижного соединения возможны также шарнирное и жестко фиксированное. Второе предполагает как раз подрез стропилины (описывалось выше). В этом случае укладка стропилин становится легче.
Если же выбрано жесткое фиксирование с помощью различных видов металлического крепежа, то это приводит к смещению изгибающего момента ближе к коньку. Однако в нашем случае это не конек, а нагрузка на одну из стен, поэтому рекомендовать его мы не будем. К тому же, там нужна компенсация распорного давления.
Для каркасной
Строения, возведенные на каркасе, отличаются большой легкостью, поэтому кровля также делается максимально облегченной. Насколько удалось понять из материалов по возведению каркасных домов в Канаде, строители предпочитают не мудрствовать, а делать как можно проще и легче.
Так для крепления стропильной ноги на мауэрлате (верхнем обвязочном брусе в данном случае) делается все тот же запил, который описывался выше. В принципе, можно буквально воспользоваться описанной нами в начале схемой, используя для усиления различные крепежные детали из стали.
Опять же, насколько можно судить по тому, что показано канадцами, они предпочитают пользоваться готовыми легкими стропильными фермами заводского изготовления. Но так как мы говорим о каркасной бане с односкатной крышей, здесь фермы излишни.
Достаточно только возвести фронтоны с прочными стойками (их, кстати, рекомендуется зашивать до укладки стропил), после чего остается уложить стропила с запилами на обвязочный брус и закрепить (даже без ползунов) стальными уголками. Основа кровли готова.
Выбирая материал кровли, лучше остановиться на легких видах.
Как сделать односкатную крышу – пошаговая инструкция
Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.
Проект и расчеты
Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.
Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.
Мауэрлат односкатной крыши и фронтоны
Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.
Устройство стропильной системы односкатной крыши
На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.
Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.
Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:
- Брус — шаг составляет от 1,5 до 2 метров;
- Одинарная доска — от 0,6 до 1,3 м;
- Спаренная доска — от 1 до 1,75 м.
На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.
Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.
Обрешетка односкатной крыши
После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.
Монтаж пароизоляции и кровельного материала
На обрешётку укладывают пароизоляцию
Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки
В последнюю очередь устанавливают кровельный материал
Технология его укладки может быть разной в зависимости от вида материала
В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.
Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.
Кровля с одним скатом из профнастила
Профнастил имеет такие достоинства:
- небольшой вес;
- прочность;
- отсутствие вредных веществ в составе материала.
Для крыши следует использовать профилированные листы марки Н и НС. Листы марки С допускается использовать лишь для маленьких хозяйственных строений, при этом обязательно должна быть выполнена сплошная обрешётка.
В кровле с единым скатом нет конька, поэтому есть высокая вероятность проломления конструкции. Следовательно, лучшим вариантом является использование профнастила марок NS35 и NS44.
В таблице ниже можно увидеть допустимый уклон крыши исходя из используемого материала:
Таблица: уклон крыши исходя из выбранного материала
| Профнастил | Угол наклона кровли, ° | Толщина листа, мм | Шаг обрешётки |
| С-8 | минимум 15° | 0,5 | сплошная обрешётка |
| С-10 | до 15° | 0,5 | сплошная обрешётка |
| С-20 | до 15° | 0,5–0,7 | сплошная обрешётка |
| С-21 | более 15° | 0,5–0,7 | до 650 мм |
| НС-35 | более 15° | 0,5–0,7 | до 1000 мм |
| Н-60 | минимум 8° | 0,7–0,9 | до 3000 мм |
| Н-75 | минимум 8° | 0,7–0,9 | до 4000 м |
Монтаж конструкции из профилированных листов следует начинать с установки мауэрлата. В бетонных или каменных стенах для него предусматриваются специальные шпильки, которые замуровываются в кладку так, чтобы они выходили за уровень стены на 15–20 см. В брусе, используемом под мауэрлат, просверливаются отверстия, через которые он надевается на шпильки. Сверху соединение фиксируется гайками через широкие шайбы.
К бетонным или каменным стенам мауэрлат крепится при помощи заранее установленных шпилек с резьбой
Если стены дома деревянные, то для крепления мауэрлата могут использоваться нагели, мотки проволоки или металлические скобы.
Далее к мауэрлату фиксируются стропильные ноги. Самый доступный метод — два скрещённых гвоздя длиной более 15 см или скобы из металла. Затем выполняется разметка стропил:
- Прежде всего нужно уложить рейку на мауэрлат так, чтобы в крайних частях остались свесы по 45–50 см.
- С помощью угольника или строительного уровня следует выполнить разметку запила. Его ширина должна соответствовать габаритам мауэрлата.
- Затем надо соорудить шаблон исходя из полученного значения.
- По шаблону сделать разметку на остальных стропильных ногах.
В качестве основания будет использоваться обрешётка из реек или металлических прогонов. Принцип подбора будет следующим:
- Если угол наклона небольшой, то обрешётка должна быть сплошной или с шагом максимум в 30 см.
- Если уклон средний, то шаг может быть от 35 до 65 см.
- Если планируется сделать крутую кровлю, то шаг можно увеличить до 1 м.
- В случае большого уклона профнастил можно устанавливать с шагом 3–4 м.
Обрешётка выполняется снизу вверх. Каждый брус закрепляется на один гвоздь или скобу. Фиксация производится прямо к стропильной ноге. Далее монтируются вспомогательные свесы, под которые подкладывается рубероид. Это позволит защитить элементы от сырости. В дальнейшем свесы будут зашиты сайдингом.
Укладка гидроизоляции
Если крыша будет невентилируемой, то в качестве гидроизоляционного материала должна использоваться не обычная плёнка, а антиконденсатная. Допускается использование паропроницаемой мембраны, которая способна отводить наружу излишки водяного пара.
Длина профилированных листов должна быть больше длины ската. Чтобы поднять профнастил, первым делом следует закрепить верёвку на обоих концах лестницы. В результате получится петля, в которую можно вставить профнастил и поднять его наверх.
Профнастил можно поднимать по лестнице. Для этого нужно предусмотреть страховочные пояса из верёвки и проволоки, чтобы листы не сдувало ветром
Листы монтируются в горизонтальном положении, начинать нужно с нижнего угла. Если необходимо выполнить подрезку листа, то не стоит это делать при помощи болгарки, иначе будет разрушен слой цинка со специальным покрытием, в связи с чем металл будет подвержен коррозии.
Крепление профнастила на кровлю
На один лист уходит минимум 9 саморезов. Если высота ребра менее 2 см, то крепёж надо закручивать в вершину. Если ребро высотой более 2 см, то крепёжный элемент устанавливается в прогиб
Важно следить за тем, чтобы не пережималась прокладка для уплотнения
Профнастил на обрешётку устанавливается таким образом:
- В первой рейке нужно установить по одному самонарезающему винту в прогиб.
- Во второй рейке устанавливается по 2 самореза через 2 прогиба.
- В третьей планке монтируется по 3 винта через 2 прогиба.
- В четвёртой планке должно быть всего 4 крепёжных элемента по ширине листа.
Листы с высотой ребра до 2 мм крепятся по волнам, в остальных случаях саморезы нужно вкручивать в прогиб
Профнастил должен укладываться вертикальными полосами. Стыковка производится по ширине одной волны. Возле перегородок и в местах стыков материал укладывается с нахлестом в 17–20 см.
Как установить систему стропил
Сначала подготовьте брус – деревянные балки нужно распилить по составленным размерам, а затем обязательно следует обработать антисептиками и нанести слой защиты.
Техника выполнения установки стропильной конструкции:
- Опорные стойки установите с той стороны, которая будет противоположна углу наклона ската. На этом этапе также устанавливаются дополнительные опоры, если таковые предусмотрены в проектировки конструкции. Они представляют собой «распорки», между которыми делают интервал: для профильных листов свыше 6 метров, для черепицы – свыше 3 метров.
- Балки установите в мауэрлат, закрепляя их на стальные специальные штыри. Пазы для закрепления нужно подготовить заранее таким образом, чтоб их наклон совпадал с уклоном крыши. Дополнительно устанавливаются скобы из стали, чтобы повысить прочность стропил.
- Начинай укладывание стропил, учитывая «пошаговость» – шаг выбирай от вида материала, подобранного для кровли. К примеру, для покрытия листами шаг – 1,5 м, для металлической черепицы – 1-2 м.
- Зафиксируй стропила. Брусья закрепи к мауэрлату, используя для этого специальные метеллические накладки. Чтобы конструкция приобрела необходимую крепкость и жесткость, используй промежуточные стойки либо подкосы. Сначала закрепи крайние брусья, а по ним натяни веревку. Так ты сможешь уложить материал точно в один уровень.
Зафиксированные стропила сверху покрывают противоконденсатной пленкой — она закрепляется строительным степлером, все места состыковки обязательно «замазывают» герметиком или монтажной пленкой.
