Как вывести трубу через крышу бани своими руками: пошаговая инструкция, видео

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

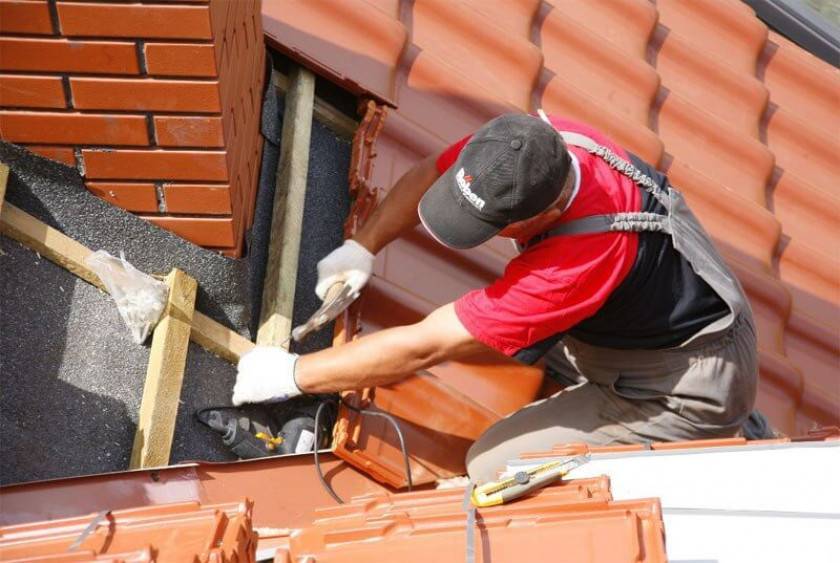

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;

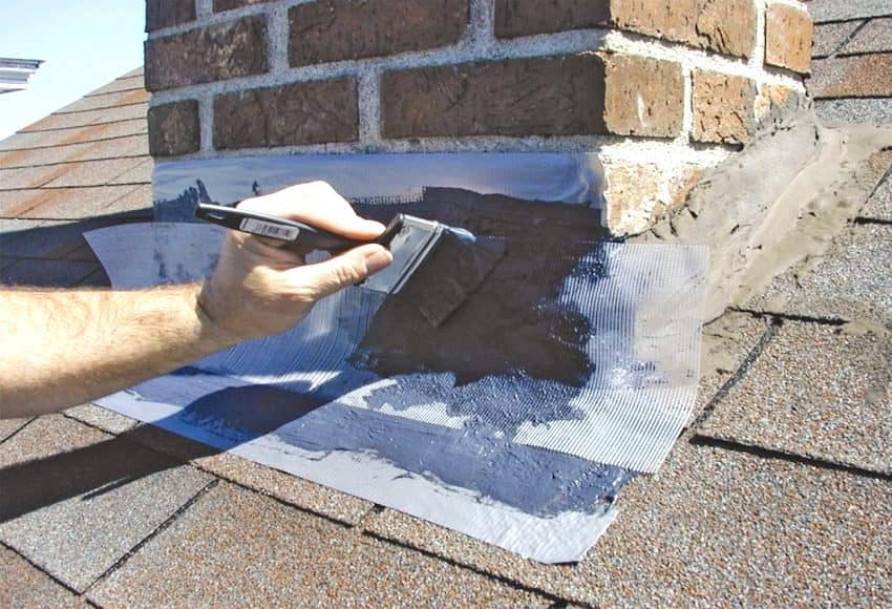

  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

Единственное отличие – разработано несколько вариантов уплотнительных колец для гидроизоляции стыка. Они значительно облегчают работу, не требуется укладывать дополнительный слой теплоизоляции при использовании проходной муфты.

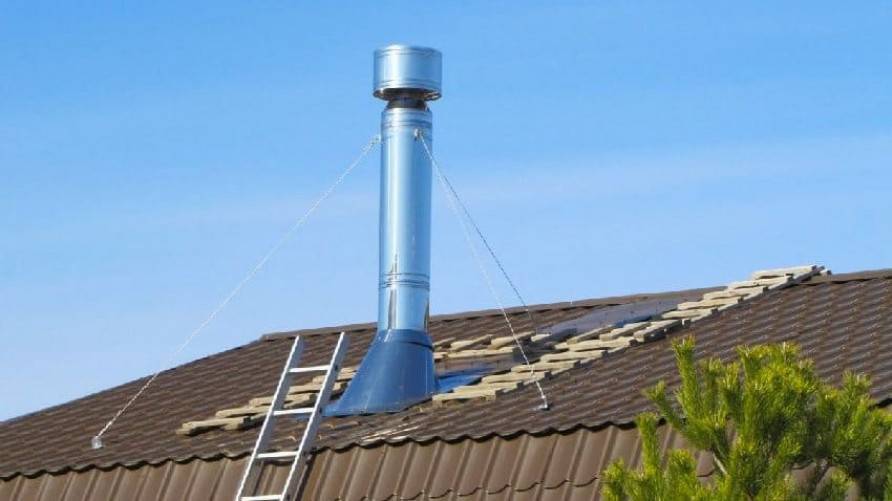

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Этапы работы на фото:

1

2

3

4

5

6

Варианты устройства дымохода

Еще один вариант, как установить трубу в бане – вывести ее наружу не через потолок, а через стену, провести вдоль здания вертикально снаружи до нужной высоты. В данном случае вам придется потратиться на проделывание и обработку отверстия в стене, сквозь которое будет проходить труба. Этот вариант, помимо прочего, еще и приводит к снижению оттока горючих газов из помещения, из-за чего качество эксплуатации печки существенно снижается.

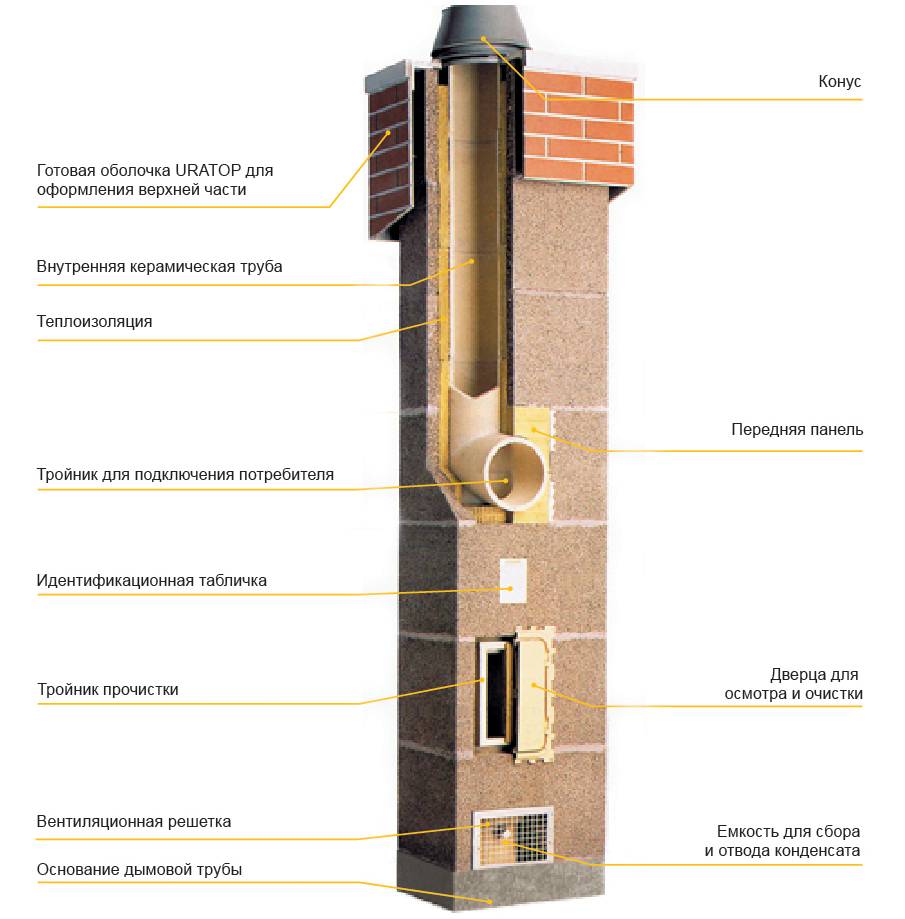

Дымоход из кирпича или керамики считается самым надежным и безопасным в плане эксплуатации и рисков возгорания. Правда, расход топлива на такую печь немного больше, чем в прочих вариантах, поскольку такой дымоход нуждается в прогреве.

Подводя итог всему сказанному, отметим, что важнее всего при обустройстве дымовой трубы в бане – соблюсти все строительные нормативы для таких сооружений, а также позаботиться о наличии заранее предусмотренного проектом бани выхода для дымохода в потолке. В процессе работы это отверстие достаточно просто изолировать специальными материалами для предотвращения возгорания или сквозняка.

Что касается собственно дымовой трубы, то она может быть выполнена в любом из приведенных выше вариантов. В данном случае все зависит от желания и финансовых ресурсов хозяина бани, а также от выбранного отопительного прибора.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты) должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.


Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.


Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Материал для дымохода в бане

Кирпичный дымоход

Как уже говорилось, раньше кирпич был основным материалом в изготовлении дымоходов. Преимуществом возведения кирпичного дымового канала всегда была дешевизна материала. Строительство было самым экономичным и малозатратным. Песок и глина, вода и кирпич то, что всегда было в пределах доступности. К сожалению, в данное время поиск специалиста печных дел сопряжено с определенными трудностями. А в кирпичном дымоходе качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста выросла в разы. Прямоугольное сечение способствует созданию местных завихрений в дымовом канале и влечет его засорение. Прочищать нужно как минимум раз в полгода. Однако, если дымоход из кирпича сложен правильно, то это гарантия, что он прослужит много лет. Но не всегда кирпичный дымоход целесообразен для монтажа в бане. Прежде всего, из финансовых затрат на его установку.

Стальной дымоход

Время использования кирпича, как единственного материала для дымовых каналов прошло. Альтернативным решением стал металл. Применение термостойкой нержавеющей стали в обустройстве дымовых каналов для бани стало прорывом в технологии дымоотвода. Широкую популярность приобрели двухтрубные конструкции. Они представляют собой две трубы разного диаметра с не горючим утеплителем между ними. Утеплитель сохраняет дымоход от излишнего образования конденсата и его влияния на трубу. Такие конструкции получили название сэндвич. Как правило, наружная труба изготавливается либо из нержавейки, либо из оцинковки. Оцинкованная сталь – это больше бюджетный вариант, не влияющий на эксплуатационные характеристики. Внутренняя труба изготавливается только из термостойкой нержавеющей стали толщиной 1 мм и более

При выборе трубы обратите на этот параметр особое внимание. Теплоизолятор на основе базальтовых пород, выдерживающий высокие температуры. Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению

Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению.

Керамический дымоход для бани

Новый материал, совсем недавно появившийся на рынке печного оборудования – это керамические шамотные трубы. Они вобрали в себя все достоинства стальных конструкций. При этом им присуща надежность и продолжительный срок службы кирпичных дымовых каналов. В своем составе они имеют внутреннюю шамотную трубу, теплоизоляционный слой из базальтовых пород и наружный кожух из нержавеющей стали или легкого пенобетона. Цена такой трубы намного выше, чем стального дымохода, но благодаря продолжительному сроку эксплуатации, стоимость с лихвой окупается. Этот материал составляет конкуренцию кирпичным конструкциям по надежности, долговечности и пожаробезопасности. Принципиально, это такая же труба, собрать ее так же просто, как и стальные сэндвичи. Хотя в некоторых случаях исполнения под нее требуется усиление фундамента. Есть специальные элементы для сбора труб в законченную конструкцию. При приобретении набора дымового канала из керамических труб для вашего конкретного случая все эти элементы и материалы входят в комплект поставки. Стоимость керамических дымоходов примерно на порядок выше стальных сэндвичей.

Стеклянный дымоход

Идеальным вариантом дымоходных систем является дымовой канал из стекла. Этот материал обладает колоссальными преимуществами: абсолютное отсутствие коррозии, влагоустойчивость невысокая тепловая инертность. Но стоимость таких дымоходов очень высока, а если прибавить огромные затраты на установку, то такой материал просто не нашел распространения из-за огромной цены. Хотя некоторые оптимисты утверждают, что за стеклянными дымоходами, будущее и придет время, когда все дымовые каналы будут изготавливаться из стекла.

Отдельно хочется остановиться на дымоходах из асбестовых труб. Это материал, который нельзя применять для возведения дымоходов. Он канцерогенен и пожароопасен. Асбестоцементный дымовой канал может стать причиной пожара в вашей бане.

Подводя итог сказанному, можно прийти к выводу:

·         Дымоход из кирпича, трудоемкий монтаж, требующий определенной квалификации исполнителей.

·         Стальной дымовой канал из труб – не дорогой, но непродолжительный срок службы.

·         Дымоход из керамических труб долговечен, но стоимость гораздо выше, чем у стальных дымоходных конструкций.

·         Стеклянный дымоход практически не имеет недостатков, но цена материала и стоимость монтажа дорогостоящий. Не получил распространения.

·         Дымоходные каналы из асбестоцемента строить нельзя.

Инструменты и материалы

Скажем сразу, что такая работа не самая легкая, так как турбодефлектор имеет сложную конструкцию. Чтобы воплотить все в жизнь, нужны такие инструменты и материалы:

  • лист оцинкованной или нержавеющей стали;
  • болты, заклепки, хомуты и гайки;
  • электрическая дрель;
  • ножницы для работы по металлу;
  • линейка, карандаш и циркуль;
  • чертило;
  • сварочный аппарат;
  • несколько листков картона;
  • обычные ножницы.

Как именно изготовить его своими руками, вы увидите из данного видео:

Основная задача – сделать посадочную часть нужного диаметра. После чего к ней привариваются пластины с трубкой посередине, куда и будет установлена вращающаяся часть. Из листков стали по шаблону формируются лопасти, которые присоединяются к конструкции, формируя турбодефлектор. Весь процесс и детали наглядно изображены на видео.

Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

  • расстояние от деревянной стены — не менее 50 см;
  • расстояние от свеса крыши — не менее 25 см;
  • высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

  • для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
  • банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
  • для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

  1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
  2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

  1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
  2. Затем обтяните стенки армирующей сеткой;
  3. Завершающим этапом является нанесение штукатурки.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

  1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
  2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

  1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
  2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи

  • Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
  • Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Проход для дымохода

Вариант узла, через который планируется проводить дымоход, находится в зависимости от материала трубы. Она может быть изготовлена:

  • Кирпич;
  • Нержавеющая сталь;
  • Оцинкованная сталь;
  • Керамика.

Материал выбирается в соотношении с топливом, которым будет топиться печь или камин. К примеру, если топливо дает дым высокой температуры, то использование металла запрещено. Металл сильно разогревается и высока вероятность пожара из-за возгорания примыкающих элементов.

Форма прохода для трубы зависит от формы дымохода. Она может быть:

  • В виде квадрата;
  • В виде круга;
  • В виде прямоугольника.

Прокладка дымохода через потолок

Обычно проем в потолке планируют еще на стадии составления проекта. Поэтому сразу в потолке оставляют отверстие: квадратное или круглое. Но иногда приходится делать отверстие в уже сооруженном перекрытии. Как это можно сделать просто:

  • Устанавливают печь поместу ее монтажа .
  • Прикладывают к потолку отвес

    так, чтобыкончик груза точно совпадалс центром дымоходного патрубка банной печки .

  • На потолке делают метку в виде крестика

Для определения места проема в потолке используют обычный отвес Источник samibm.ru

  • По метке делают небольшое сквозное отверстие

    дрелью и сверлом.

  • Затем перемещаются в чердачное помещение

    и подвешивают отвес так, чтобы егогруз точносовпал свысверленным отверстием в перекрытии. Ставят метку на кровельном материале.

  • После чего необходимо определиться с размерами и формойпроема . И нанести их на перекрытие и кровлю, используя карандаш или маркер.
  • Обычно материал перекрытия и кровельное покрытие режут электролобзиком или ножовкой

Итак, проем готов, теперь остается сделать разделку. Есть множество вариантов, предлагаем рассмотреть один из самых простых.

Как сделать разделку

Для этого понадобится стальной лист, лучше оцинкованный. Его режут на две одинаковые части. Размер частей должна быть на 5 см больше с каждой стороны по отношению к размерам проема. Форма должна совпадать с формой проема. В каждой части посередине делается отверстие диаметром, равным диаметру дымоходной трубы. Необходимо добавить, что не всегда место установки дымохода совпадает с центром проема в потолке. Поэтому это надо учитывать, вырезая отверстие в металлическом листе

Обратите внимание на фото ниже, где эта ситуация показана. Обычно это случается в том случае, если печь в бане установлена в углу комнаты. Проход дымохода не через центр проема в потолке Источник tulaxyq.qogilen.ru.net

Проход дымохода не через центр проема в потолке Источник tulaxyq.qogilen.ru.net

Одну часть стального листа надевают на дымоход, который после этого устанавливают на банную печь, чтобы он прошел сквозь проем. Эту часть крепят саморезами к потолку в бане. Основная задача – закрыть свободное пространство проема.

Затем со стороны чердачного помещения в проем закладывают теплоизоляционный материал негорючего типа. Это может быть керамзит, минераловатные плиты, асбест и прочие. Главная задача производителя работ – заполнить все пространство проема и разделки до верхней плоскости перекрытия бани.

После чего на трубу надевают вторую часть, вырезанную из стального листа, и также устанавливают на перекрытие, прикручивая к нему саморезами. Необходимо учитывать тот факт, что отверстие в металлических отрезках под трубу должно быть больше внешнего диаметра дымохода, как минимум, на 5 мм. Это также обозначено в СНиПе. Все дело в том, что в процессе нагрева металлическая труба будет расширяться, а значит, плотное примыкание может привести к деформации всей конструкции.

Составляем проект

Проход трубы в бане должен осуществляться в строгом соответствии с вашим проектом. А вот уже при его составлении без знания основных нормативных требований СНиП по баням и саунам не обойтись. Поэтому информация ниже лишней точно не будет:

  • минимальное расстояние, на котором должна проходить труба — 0,35 метра от конструкций из легко воспламеняющихся материалов и 0,25 метра — из трудно воспламеняющихся;
  • полученный зазор следует заполнять невосприимчивыми к огню материалами — так можно значительно уменьшить потери тепла;
  • проход трубы через потолок осуществляется без стыков, максимальная длина — 1 метр;
  • не следует осуществлять жесткую фиксацию дымохода — под воздействием повышенных температур возможны колебания трубы и ее деформации, что грозит утечкой.

Все эти моменты обязательно должны быть отражены в проекте. В целом, его составление не должно вызвать трудности, так как в Сети хватает уже готовых вариантов, которые с минимальными изменениями можно использовать и для своего помещения. Если есть возможность проконсультироваться со специалистами, то сделайте это: это поможет вам предупредить появление некоторых ошибок в проекте. Если вы делаете печь для бани своими руками, то предусмотрите резервуар для воды: это поможет сохранить тепло и защитит от утечки дыма.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Плюсы и минусы вывода дымохода через стену

Любое техническое решение имеет свои достоинства и недостатки. Есть они и у дымохода в бане через стену.

  • отсутствие узла прохода через крышу позволяет сохранить ее герметичность — не придется бороться с дождевой водой;
  • уменьшается вероятность пожара. Во-первых, меньше точек контакта с горючими конструкциями постройки, во-вторых, дымоход всегда на виду, что позволяет своевременно заметить прогорание трубы и устранить его;
  • наличие легкого доступа ко всем элементам дымохода, что сильно упрощает контроль, обслуживание и ремонт, если он потребуется;
  • не очень сложные подготовительные работы — нет необходимости делать проходы в потолке и крыше. В стене отверстие проделать намного проще;
  • простая сборка — все работы можно выполнить своими руками;
  • имеется уловитель для конденсата — влага не будет провоцировать коррозийные процессы в самой печке.
  • стоимость комплекта труб и приспособлений на 10-15% выше по сравнению с вертикальными конструкциями;
  • тяга хуже по сравнению с прямой трубой — виноваты изгибы, меняющие направление движения дыма;
  • нельзя заниматься монтажом до полной усадки здания. Это означает, что с момента строительства, например в рубленой бане, не получится мыться примерно год;
  • камни находятся в нижней зоне теплового воздушного пирога, что отрицательно сказывается на микроклимате и качестве пара;
  • высокая интенсивность образования конденсата;
  • уменьшается эстетичность здания. Поэтому трубу лучше устанавливать сзади бани, привязывая к ней печку, а не наоборот;
  • нужно дополнительное крепление трубы из-за ее парусности.

Если приведенные недостатки не являются критическими, идем дальше.
