Пневматический домкрат

Что такое домкрат

Это агрегат, который применяется во время выполнения запланированных ремонтных работ, а также при возникновении непредвиденных ситуаций: освобождение из ямы или грязи, замена колеса и другое. Автовладельцы, которым часто приходится передвигаться по бездорожью, не позволяют себе сдвинуться с места без этого помощника. Да и вообще рекомендовано абсолютно всем возить с собой домкрат, чтобы максимально быстро выйти из неожиданной неприятной ситуации «сухим из воды». В ином случае придётся вызывать эвакуатор, чьи услуги обойдутся не дёшево. Конечно же, домкрат, так же как и «запаска», — это помощники в решении множества проблем. НО! Согласитесь, не умея им пользоваться, вы не только не достигнете желаемых результатов, а ещё больше навредите своему авто (например, погнув пороги и другое). А в худшем случае неправильный подъём может грозить нанесению автовладельцу определённых (и не всегда лёгких) травм.

Механизм нагнетания воздуха

Если мы говорим о гаражном использовании устройства, или использовании в условиях шиномонтажа, то тут только один вариант. Это компрессор, который работает от сети 220 вольт. Есть, кстати модели пневмодомкратов, которые могут обходиться и компрессором, который нагнетает не более 2 атмосфер и работает от бортовой автомобильной сети в 12 вольт, но такой вариант хорош на природе, когда других вариантов вывесить автомобиль нет.

В гараже нужен надежный и производительный компрессор, хотя практически все современные модели обеспечивают давление 6 атмосфер, вполне достаточное для работы пневмоподушки от грузового автомобиля.

Если вы покупаете промышленное изделие – обратите внимание на следующие моменты:

Может ли надувной домкрат эффективно работать от автомобильного компрессора? Понятное дело, что рано или поздно, вы поднимете автомобиль на заданную высоту. Но к этому времени, компрессор может выйти из строя от перегрева.

Если в гараже нет нагнетателя сжатого воздуха, или пневматический подъемник нужен для поездок – необходимо найти компромисс между объемом камеры и высотой подъема. Большая пневмоподушка поднимет автомобиль на полметра, но ее надо чем-то заполнять, и по возможности быстро.

Для легкового автомобиля, или небольшого кроссовера, достаточно компактного пневматического домкрата с высотой подъема 400 мм.
Такой подъемник имеет высоту подхвата всего 65 мм (можно завести под рычаг даже при спущенном колесе), а высота подъема достигает 30 см при грузоподъемности 2 тонны.

Компактные подушки (диаметр 250 мм) не требуют большого объема воздуха. Мощный автомобильный компрессор поднимет автомобиль за 10 минут. А если пневмодомкрат нужен для работы в сервисе, особенно на шиномонтажных СТО – с размерами можно не скромничать.

Как минимум, на такой станции есть компрессор с большим ресивером (надо же чем-то накачивать колеса клиентов).
Немаловажный момент – удобство использования. Для оперативной работы подъемник должен быть оснащен подкатной тележкой с длинной рукояткой. Система управления подъемом располагается в доступном месте – оператор должен выполнять минимум лишних движений:

  1. Подкатил, открыл клапан, зафиксировал высоту.
  2. Открыл клапан, опустил машину, откатил домкрат.

Типовой пневматический подъемник для СТО выглядит так:
Характеристики – достаточные для работы с легковыми автомобилями и внедорожниками любых размеров. Грузоподъемность 3,5 тонны. При наличии мощного компрессора (220 или 380 вольт) с большим ресивером – подъем до максимальной высоты занимает несколько секунд.

Важно! Пневматический домкрат в принципе не имеет защитных приспособлений от внезапного падения.

То есть, в случае внезапной утечки воздуха, тяжелый автомобиль упадет. Это может привести к травмированию персонала. Если есть необходимость работать под днищем автомобиля – обязательно применяйте упоры или козлы после подъема домкратом.

Существуют модели, оснащенные механизмами защиты от падения – пневматические домкраты ножничного типа. В конструкции предусмотрен защитный упор.
Отдельная технология – мягкие пневмодомкраты без опорных площадок. Фактически – это просто подушка цилиндрической формы, изготовленная из прочного материала. Мощности достаточно, чтобы приподнять тяжелый внедорожник.
Поскольку объем достаточно большой, накачивать подушку с помощью переносного компрессора слишком долго. Конструкция предусматривает оперативный набор объема, газами из выхлопной трубы. А затем увеличение давления автомобильным компрессором. Разумеется, такой пневматический домкрат не может рассматриваться, как полноценный инструмент для ремонтных работ. Скорее, как аварийный набор для бездорожья.

Как выбрать пневматический домкрат — видео советы

Виды и сравнительные характеристики

Наверное, у каждого хорошего хозяина есть в наборе инструмента домкрат. А те, кому часто приходится поднимать грузы, ремонтировать автомобиль, менять колеса, знают, что, по технике безопасности, необходимо ставить несколько единиц подъемного инструмента для страховки.

Конечно, в качестве запасного варианта может применяться обычный твердый предмет. Например, всем знакомо подкладывание кирпичей. Но такой кустарный подход попросту не может внушать должной уверенности. Поэтому иногда можно подойти к вопросу безопасности основательнее и сделать для гаража самодельный домкрат. Тем более никаких особых сложностей эта работа не предполагает.

Сегодня популярны такие виды:

У каждого вида домкрата есть собственные преимущества и недостатки. Какие-то проще в устройстве (следовательно, их легче собрать своими руками), какие-то считаются самыми надежными и мощными.

Винтовые

Устройство винтового домкрата максимально простое и проверенное временем. По этой причине эти виды считаются самыми распространенными. Часто именно такими домкратами комплектуются стандартные наборы автомобилиста.

Но, несмотря на то, что они просты в сборке, воспроизвести механизм самостоятельно будет очень сложно, потому что потребуется повторить особый рисунок резьбы, которая наносится на подъемный рычаг и упор. Зубьям задается трапециевидная форма по таким причинам:

  • такая резьба обладает функцией самозатухания (не раскручивается под действием груза);
  • передающее усилие многократно увеличивается (ограничения использования: от 500 килограммов до 10 тонн), что обеспечивает простоту в эксплуатации.

Такие подъемные инструменты стоят не дороже остальных аналогов, поэтому большого смысла в создании самодельного винтового домкрата нет.

Реечные

Реечные конструкции используются преимущественно для подъема грузов на большую высоту. В них также оптимально рассчитано усилие.

Механизм также достаточно сложен. Технологичность заключается в том, что рычаг постепенно приводит в движение шестерню, которая движется по вертикальной рейке со специальными стопорными отверстиями.

Сделать реечную конструкцию своими руками сложно.

Пневматические

Пневматические или бутылочные домкраты работают по принципу перекачивания сжатого воздуха в специальную емкость, которая выдавливает шток и поднимает груз. У таких моделей хорошая грузоподъемность, а запас хода ограничивается лишь длиной подъемной рейки.

Сделать самодельную пневматическую конструкцию можно, купив только основной механизм со сжатым воздухом. А рычаги и дополнительные детали (колеса, упоры) вполне по силам сделать своими руками, предварительно все рассчитав.

Гидравлические

Пожалуй, самым оптимальным вариантом подъемного механизма, сделанного своими руками, можно назвать гидравлический. Как правило, конструкция подразумевает создание подкатного механизма на колесиках и легкость при подъеме.

Принцип работы гидравлического домкрата такой же, как у пневматического. Только поднимает шток не сжатый воздух, а масло, имеющее низкий коэффициент сжатия. По этой причине гидравлические домкраты применяются в профессиональных автомастерских (некоторые модели способны поднимать груз до 20 тонн).

И, конечно, если воспроизвести конструкцию в собственном гараже, то получится полезный и незаменимый инструмент.

Приобретается емкость с маслом и рычаг для работы. А все остальные элементы проектируются по мере необходимости.

Характеристики пневмодомкрата

Если мы заинтересованы в том, чтобы устройство работало с запасом надежности и прочности, то подбирать подушку лучше такую, которая рассчитана на 5-6 атмосфер минимум. Это гарантирует безопасный подъем автомобиля на полную высоту, причем при определенных доработках можно изменять высоту подъема. Тем не менее, наш домкрат должен отвечать на вполне конкретные вопросы.

Грузоподъемность. Любой домкрат имеет предел по грузоподъемности, превышать который не стоит. Это относится и к пневматическим устройствам. Если мы покупаем домкрат, тогда проще — производитель всегда укажет грузоподъемность, причем с запасом. В случае с самодельным домкратом, производителем являемся мы сами, поэтому грузоподъемность нашего домкрата зависит от поставщика комплектующих. То есть, от того грузовика, от которого взята подушка пневмоподвески. В принципе, все они способны выдержать от полутора до трех тонн, однако, стоит уточнить по характеристикам определенной модели подвески. То же касается и давления, которым домкрат будет накачиваться.
Подъемная высота. Тоже немаловажный показатель, поскольку не стоит и затевать историю с изготовлением домкрата, если его подъемная высота не больше, чем высота у штатного гидравлического или винтового, который лежит в багажнике. Пневмодомкрат тем и ценен, что его можно подставить под любую точку кузова и он сможет поднять автомобиль на высоту, недоступную для гидравлики.
Высота подхвата

Для легковых автомобилей это тоже немаловажно. В тех случаях, когда необходимо поднять не просто кузов для замены колеса, а приподнять балку неразрезного моста на внедорожнике или Газели, переднюю балку, словом, те точки, куда доступ обычному домкрату закрыт

И тут стоит подумать не только об использовании домкрата в качестве подъемника только для автомобиля. Вспомните, сколько было случаев, связанных с перемещением или подъемом неподъемных сейфов, шкафов, верстаков, прочих тяжелых штук. Домкрат с пневматикой и здесь будет к месту.

Ремонт пневматического домкрата своими руками

Первой и самой распространенной причиной, по которой домкрат может плохо держать нагрузку или вовсе прийти в непригодность, является неправильное хранение устройства. Все дело в том, что инструмент нельзя хранить и перевозить в надутом и горизонтальном положении, поскольку в корпусе может образоваться дыра, через которую будет просачиваться воздух.

Чтобы избежать такой нежелательной проблемы, подъемник нужно регулярно осматривать на наличие коррозии, а также производить промывку гидросистемы.

В процессе ремонта пневматического домкрата в домашних условиях необходимо полностью менять манжеты и уплотнители. Опытные автолюбители не рекомендуют оббивать пороги автомастерских в поисках оригинальных уплотнителей, потому что такие поиски, скорее всего, не увенчаются успехом. Такое утверждение связано с тем, что параметры уплотнителей пневматических домкратов отличаются стандартными размерами, а приобрести их можно в любом магазине, который специализируется на продаже комплектующих для автомобильной или тракторной гидравлики. Прислушавшись к данной рекомендации, можно сэкономить значительную сумму денег и не прилагать слишком много усилий.

После сборки и ремонта домкрата пневматического автомобильного можно снова приступать к его эксплуатации. Но стоит помнить, что в процессе пользования обязательно нужно соблюдать правила техники безопасности, чтобы не причинить вред ни себе, ни транспортному средству.

Автомобильные поездки на любое расстояние могут быть богаты неожиданностями – как приятными, так и не очень. С приятными справится любой автомобилист, а вот с такими автоказусами как неприятный прокол колеса встречаться, конечно, не хочется, но, тем не менее, приходится часто. На такие случаи в багажнике автовладельца просто обязаны быть запаска и домкрат – нехитрое приспособление позволит заменить колесо практически в любых условиях. Сегодня мы поговорим о пневматической версии домкрата, а именно о пневмодомкрате.

Разновидности по способу управления

До того как перейти к изучению электрического домкрата для автомобиля, надо знать, какие типы такого инструмента имеются в продаже и понять, в чём заключается достоинство моделей с электрическим приводом. По виду управления автомобильные подъёмники подразделяются на следующие категории:

  • Механические.
  • Гидравлические.
  • Пневматические (надувные).
  • Электрические.

Механические автодомкраты являются самыми простыми в использовании, но наиболее безотказными устройствами. Преимущественно применяются для работы с легковушками ввиду их малой грузоподъёмности. Конструктивно могут быть исполнены в реечном или винтовом варианте.

Гидравлические домкраты работают на принципах давления жидкости в подъёмных цилиндрах. Они имеют максимальную грузоподъёмность и передаточное число нажима, но требовательны к текущему техническому обслуживанию.

Как выбрать качественный инструмент: сравнение производителей и моделей

Главное преимущество чертежа любой модели надувного подъемника заключено в том, что с его помощью можно осуществить подъем даже того транспортного средства, у которого минимальный дорожный просвет. При использовании такого инструмента не нужно прилагать особых усилий, поскольку надувается он исключительно выхлопными газами.

К популярным моделям подкатных домкратов относится «СОРОКИН 3.693», который комплектуется разветвителем. За счет этого инструмент можно эксплуатировать даже для ремонта транспортных средств с двумя выхлопными трубами. К достоинствам данной конструкции относится высота подхвата, составляющая 50 мм, грузоподъемность 3 т, а также высота подъема, которая достигает 640 мм. Недостаток надувного домкрата «СОРОКИН» – высокая стоимость и плохое качество резинового коврика.

Обратите внимание!

Судя по отзывам потребителей, подъемник марки «СОРОКИН» является довольно неплохим изделием, но использовать его можно только для ремонта легковых машин. Максимальная нагрузка снижает высоту подъема. Это способствует тому, что колеса внедорожника могут так и не приподняться.

Еще одной популярной маркой пневматических домкратов является инструмент Trommelberg C107707, в комплекте с которым идет клапан перегрузки и клапан накачки. У данных устройств высокая надежность, а также хорошая выносливость, которая позволяет вынести давление до 8 бар. Автолюбители отдают предпочтение марке Trommelberg благодаря приличной грузоподъемности механизмов, которая равняется 2 т, а также устойчивости к повреждениям случайного характера.


Пневматический домкрат марки Trommelberg

Как соорудить пластиковый домкрат

Берем пластиковую заглушку для канализационной трубы. От нее отрезается крышка, сверлится сквозное отверстие – далее переходим к установке в это отверстие обычного воздушного клапана с резиновой прокладкой, не забываем поджать гайкой.

Фрагмент от заглушки нужно вставить в муфту с уплотнительной резинкой и – чтобы было надежней – место соединения с наружной и внутренней стороны муфты промазать клеем.

Следующий этап: следует взять отрезок трубы нужной длины, разрезать вдоль, и вставить в другую заглушку из пластика. На него – одеть отрезок трубы с большим диаметром. Там, где стыки – нанести клей. Зачистить поверхность, используя наждачную бумагу, вставить готовую деталь в свободный край муфты соединения.

Внутренняя поверхность муфты, уплотнительная резинка и труба смазывается солидолом, чтобы при работе получилось более плавное скольжение. На наружную часть клапана надевается гибкая силиконовая или ПВХ трубка и фиксируется при помощи хомута или обычной проволоки. Всю конструкцию крепим на основание, выполненное из дерева. В последнем предварительно проделываем отверстие для трубки.

После этого, взяв распределительный тройник, нужно присоединить к трубке краник с еще одним воздушным клапаном. На крышку наклеиваем резиновый «коврик» круглой формы. Вот теперь домкрат из пластиковых труб можно тестировать на практике. После подключения воздушного компрессора пользуемся нашим самодельным приспособлением как мини-домкратом.

Основные характеристики пневматического домкрата, на которые стоит обратить внимание при выборе

Существует ряд определенных характеристик, на которые нужно обращать внимание при покупке домкрата воздушной подушки. К ним принято относить грузоподъемность, артикул, высоту подхвата, длину шланга, наличие шипов и устойчивость конструкции

Грузоподъемность автомобильного пневмодомкрата обязательно должна в несколько раз превышать массу транспортного средства. Для легковых автомобилей желательно отдавать предпочтение гидравлической конструкции, грузоподъемность которой составляет не менее 2 тонн.

Самой важной характеристикой при выборе подъемного механизма является высота подхвата. Если автомобиль отличается незначительным дорожным просветом, сильно застрял в снегу или в канализационном люке, то с помощью небольших показателей данного параметра можно без труда приподнять машину

Опытные автомобилисты советуют покупать устройства, высота подхвата которых достигает 100 мм

Если автомобиль отличается незначительным дорожным просветом, сильно застрял в снегу или в канализационном люке, то с помощью небольших показателей данного параметра можно без труда приподнять машину. Опытные автомобилисты советуют покупать устройства, высота подхвата которых достигает 100 мм.

Вам это будет интересно Домкрат 20 тонн: гидравлические подкатные, бутылочные модели


Конструкция пневматического домкрата

Кроме основных характеристик, на которые следует обращать внимание в процессе покупки пневмоподушки, есть несколько параметров, которые практически не имеют никакого значения:

  • рабочий ход;
  • манометр;
  • наличие ковриков в комплекте;
  • цвет механизма.

Что касается высоты подъема, то у большинства моделей подъемников данный параметр достигает 500 мм, и для подъема транспортного средства с целью замены пробитого колеса этой величины вполне хватает.

Конструкция, которая предназначается не только для того, чтобы поднимать машины, но и проводить такелажные работы, отличается большой высотой подъема, достигающей 700 мм.

Самодельный домкрат для поднятия машины: чертежи и описание как сделать

Домкрат является приспособлением, без которого не обходится ни один водитель при ремонтных работах своего авто. Он нужен для поднятия грузов на небольшую высоту. Его следует хранить в багажнике машины или в гаражном помещении.

При покупке такого устройства необходимо обращать внимание на показатели грузоподъемности, которые должны быть как можно выше, а также на универсальный функционал. Многие автолюбители отдают предпочтение гидравлическому домкрату, который можно соорудить своими руками

Но перед этим нужно изучить информацию, как сделать самодельный домкрат для автомобиля своими руками в домашних условиях.

Виды домкратов

На сегодняшний день в ассортименте магазинов для автолюбителей есть несколько видов домкратов как от отечественных, так и от зарубежных производителей. Популярные разновидности:

  • гидравлический;
  • механический;
  • электрогидравлический и электрический;
  • пневматический.

Работа гидравлического подъемника заключается в том, что он перекачивает в рабочую полость тормозную жидкость или гидравлическое масло. У одноклапанных моделей есть клапан, который предотвращает обратный отток масла, а в двухклапанный тип встроен перепускной страховочный клапан, который препятствует мелким повреждениям конструкции, если будет превышена допустимая нагрузка.

Пример использования домкрата

Механический самодельный домкрат является подъемным устройством для комплектации легковых автомобилей. Принцип его работы заключается в том, что винтовая шпилька перемещается механическим усилием.

Что касается электрогидравлической конструкции, то она приходит в действия за счет электропривода. Существуют некоторые модели подъемника, у которых есть ручной привод.

Гидравлический подкатной домкрат своими руками

Основу (и подъемный рычаг, и подъемную площадку) гидравлического домкрата можно изготовить из швеллера. Для подъемной силы используется обычный гидравлический бутылочный домкрат. Для передвижения домкрата можно приделать колесики (можно заменить подшипниками, роликами или чем-то подобным).

Устройство самодельного гидравлического подкатного домкрата

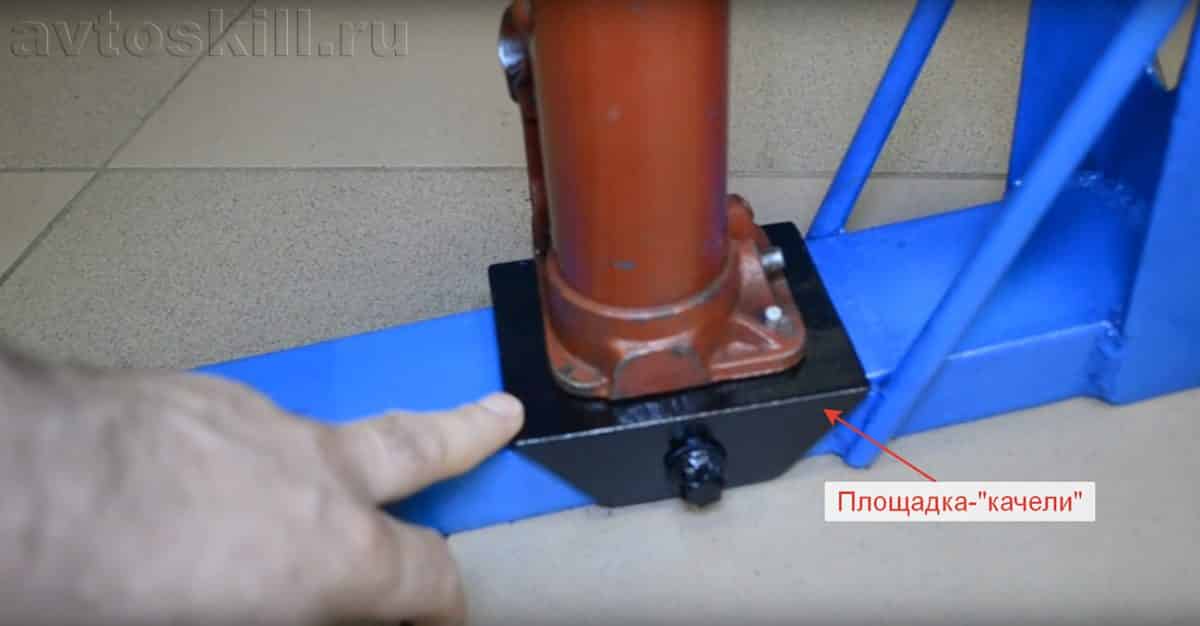

Бутылочный домкрат рекомендуется устанавливать на подвижной площадке-«качелях», так как в процессе работы домкрат немного меняет свой угол, и требуется некая компенсация движений. Площадка должна немного раскачиваться из стороны в сторону. Сделать её можно из того же швеллера, просверлив сквозное отверстие в подъемной основе и посадив «качели» на болт так, чтобы оставался небольшой зазор в 0.5-1 см между основой и площадкой.

Подвижная площадка под бутылочный домкрат

Для увеличения прочности конструкции желательно по обеим сторонам основы сделать раскосы из прутьев. Чем толще прутья, тем лучше. Их приваривают к основе.

Раскосы

Устройство работает от бутылочного домкрата. Когда его приводят в движение специальной ручкой-прутом, он поднимается, что двигает вверх подъемный рычаг.

Процесс работы самодельного гидравлического подкатного домкрата

Чертеж такого гидравлического домкрата для изготовления его своими руками представлена на изображении ниже:

Чертеж гидравлического подкатного домкрата, который можно сделать своими руками

Также посмотрите несколько видео, где вы сможете подробнее узнать, как сделать гидравлический домкрат своими руками:

Пневматический домкрат своими руками

В качестве примера также рассмотрим пневматическое устройство, которое проще всего сделать. Итак, понадобятся:

  • Воздушная подушка. Основная работающая часть, которую можно найти на разборке или на рынке. В её роли может выступить обыкновенный резиновый баллон с пневматической подвески автомобиля. Лучше всего подойдёт с грузового, поскольку он намного прочнее и выдерживает сильное давление, что увеличивает подъёмный момент. Но у него большая высота, поэтому подставить такой домкрат под машину с малым клиренсом не всегда получится;
  • Два болта. Они понадобятся для изготовления клапана в подушку. Вообще в ней изначально есть заводское отверстие с резьбой, в которое вкручивалась трубка высокого давления. Теперь вместо неё нам нужно подобрать того же диаметра болт, а затем найти ещё один, который послужит верхней крышкой. Их нужно высверлить так, чтобы при соединении друг с другом внутри них получалась полость. Затем помещаем внутрь верхнего болта шарик от подшипника и прочный штуцер для накачки. Теперь всю конструкцию можно сварить и закрутить в отверстие подушки.

В принципе, таким самодельным устройством уже спокойно можно поднять любой легковой автомобиль. Достаточно подставить пневматический баллон под платформу на днище и подсоединить шланг высокого давления к штуцеру. Подавая сжатый воздух, подушка начнёт подниматься вместе с машиной.

Принцип работы самодельного пневматического домкрата

Для удобства такой домкрат можно доделать, придумав ему надёжную платформу с колёсиками. Таким образом, если баллон брать на разборке, то устройство собственного изготовления выходит практически за копейки.

Улучшенный пневмодомкрат на колесиках

Также можете посмотреть несколько видео, как сделать пневматический домкрат своими руками:

Как собрать простой пневматический домкрат?

В отверстие подушки вкручивается болт, в котором предварительно необходимо проделать сквозное отверстие. В это отверстие будет вмонтирован колесный штуцер. Все соединения должны быть резьбовыми, и их необходимо уплотнить ФУМ-лентой. Конструкцию самодельного домкрата можно считать законченной. При его использовании достаточно подставить домкрат под порог автомобиля и наполнить подушку воздухом. Использовать можно обычный автомобильный насос. Преимущества такого домкрата в его простоте и надежности. При этом нет необходимости устанавливать устройство на плотную горизонтальную поверхность. Домкрат выполнит свою работу в любых условиях. Но и недостатков имеется в избытке:

Схема простого пневматического домкрата из трубы.

  • большие габариты: с таким устройством очень неудобно обращаться, если ваш автомобиль имеет низкую посадку;
  • при подъеме автомобиля приходится пользоваться насосом, а это довольно долго и затруднительно.

Выход заключается только в использовании компрессора или баллона со сжатым воздухом. Но чтобы конструкция работала безотказно, ее потребуется дооборудовать редукционным клапаном. При избыточной подаче давления внутрь резиновой камеры такой клапан автоматически откроется и предотвратит разрыв резины.

Самоделок на основе подушки от грузовика уже существует достаточно много. Но используются они по прямому назначению обычно только в гаражных условиях. Только здесь можно быстро обеспечить необходимую высоту подхвата и высоту подъема. А вот насчет грузоподъемности можно не беспокоиться: пневматический домкрат, собранный своими руками из подушки, можно применить практически для любых марок автомобилей.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание!

колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг

имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Основная функция домкрата заключается в поднятии колеса автомобиля с целью его замены либо шины. Домкрат используется для самостоятельной замены колёс автомобиля в условиях отсутствия ремонтных сервисов. Также иногда приходится залезать под днище автомобиля с целью проведения ремонтных работ. Домкрат пригодится и в этом случае.

Вне автомобильной тематики домкраты часто используются для установок конструкций по необходимому уровню при проведении строительных и ремонтных работ, при поднятии грузов на складах и запчастей в мастерских.

О том, как происходит замена крестовины , вы сможете прочитать в подробном материале нашего автора.

Также вас может заинтересовать информация о том, как выбрать и надёжно закрепить своими руками.

Важные характеристики домкрата перечислены ниже.

  1. Грузоподъёмность . У каждого из домкратов есть ограничения по этому параметру. При изготовлении устройства необходимо учитывать вес автомобиля. Также необходимо учитывать вес груза в багажном отделении.
  2. Высота подъёма . Этот параметр особенно важен для автомобилей с низким днищем. В этом случае высота подъёма должна быть приемлемой для возможности залезть под автомобиль и провести ремонтные работы.
  3. Высота подхвата . Это и есть высота инструмента. Этот параметр должен быть совместим с клиренсом автомобиля (расстоянием от поверхности до нижней точки). Этот параметр различен для каждой отдельной модели. Необходимо подобрать высоту подхвата так, чтобы было комфортно работать.

Домкраты бывают различных видов по типу привода.

  1. Механического типа , в котором подъём происходит с помощью нажатия на рукоятку. Такие домкраты предназначены для нечастого использования. Такие устройства компактны, но требуют физических усилий.
  2. Гидравлического типа . Схож с предыдущим, но требует меньше усилий. Колесо поднимается за счёт давления, создаваемого рабочей жидкостью. Отлично подходит для частого использования.
  3. Пневматического типа . Устройство работает за счёт сжатых газов. Для использования необходимы баллоны с газом. Газ создаёт давление, камера увеличивается в размерах, и автомобиль начинает подниматься. Физических усилий при этом не требуется никаких.

Подробную информацию о том, как изготовить своими руками , вы найдёте в материале нашего специалиста.

О том, как пошагово сделать рабочую своими руками, подробно расскажет наш эксперт.

Информацию об изготовлении своими руками вы сможете прочитать в статье нашего специалиста.

По принципу действия домкраты подразделяются на винтовые, реечные, пневматические и гидравлические. Домкраты бывают стационарные, передвижные и переносные. Самодельные устройства чаще всего бывают переносными, так как имеют небольшие размеры. Стационарные домкраты предназначаются для больших грузов, и редко интересуют автовладельцев.
