Пескоструйный пистолет

Назначение маленького пескоструйного аппарата

Пескоструйную камеры используют для очистки различных поверхностей от лакокрасочного покрытия, коррозии, разных видов загрязнений. Также применяется при обезжиривании и подготовке поверхности к покраске.

Помогает обрабатывать металлические, деревянные, стеклянные, а также бетонные поверхности. Подготовленная с помощью такого оборудования поверхность становится чистой и абсолютно гладкой. Благодаря этому краска держится дольше. Аппарат очищает даже самые маленькие трещины и поры в любом материале. Ни один агрегат не может справиться с этой работой на таком высоком уровне.

При этом после чистки не остается царапин, как например, при зачистке с использованием наждачки. Еще один вид применения мелких пескоструйных агрегатов – художественная обработка стекла и дерева.

Принцип работы пескоструйного пистолета

Типовыми элементами конструкции устройства инжекционного типа являются:

1. Корпус с ручкой.
2. Сопло.
3. Штуцер для подвода сжатого воздуха (в некоторых конструкциях на штуцер устанавливают дополнительный регулирующий кран).
4. Внутреннее воздушное сопло с инжекторным профилем в виде усечённого конуса, диаметр которого сужается по ходу воздушного потока.
5. Управляющая втулка, обеспечивающая регулировку текущего расхода абразива.
6. Накидная гайка или штифт крепления внутреннего сопла к корпусу, что исключает возможные утечки очищающей смеси.
7. Резьбовая втулка для подсоединения бачка или другой ёмкости, содержащей абразив.

В некоторых конструкциях имеется отдельный узел дозирования абразивной смеси, который присоединяется к пистолету вместо резьбовой втулки.

Пескоструйный пистолет для компрессора инжекционного типа функционирует так. На корпус насаживается сопло для пескоструйного аппарата, диаметр которого должен быть строго подобран с давлением, развиваемым на выходе из компрессора, и с диаметром внутреннего (воздушного сопла). К ручке присоединяется бачок или шланг. Поскольку абразивная пыль легко проникает в лёгкие, то оператор должен работать в респираторе. После этого включается компрессор, и при помощи управляющей втулки производится регулировка давления воздушного потока. Для этого можно воспользоваться следующими практическими соотношениями:

• Для диаметров сопла 6 и 2 мм соответственно расход воздуха должен находиться в пределах 0,2…0,3 м 3 /мин;
• Для 8 и 3 мм – 0,3…0,6 м 3 /мин;
• Для 10 и 4 мм – 0,6…1,2 м 3 /мин;
• Для 12 и 6 мм – 0,9…1,8 м 3 /мин.

Меньшие значения расхода соответствуют меньшим давлениям сжатого воздуха (и меньшим расстояниям от выходного торца сопла по обрабатываемой поверхности).

Длительность работ и интенсивность подачи абразивно-воздушной смеси устанавливается экспериментально с зависимости от прочности сцепления посторонних частиц с основным металлом и качества предварительной обработки поверхности: она должна быть очищена от пыли и легко удаляемых загрязнений.

В процессе очистки пистолет располагают под углом примерно 45° относительно поверхности: в этом случае эффективность отрыва частиц загрязнений будет наибольшей.

Обработка песком под высоким давлением позволяет быстро и эффективно очищать поверхности от загрязнений. Для этого применяется специальное устройство – пескоструй, использующийся как в автомастерских, так и в домашних условиях. Основной проблемой такого способа очистки является высокая стоимость оборудования и комплектующих. Если имеется свободное время и желание сэкономить, можно попытаться собрать аппарат самому. Для создания пескоструя своими руками нужен производительный компрессор, остальные части собираются из подручных материалов и элементов, которые легко найдутся в ближайшем хозяйственном магазине. Для работы также требуется изучение чертежей и четкое следование приведенным ниже инструкциям.

Рейтинг качественных моделей с резьбовым соединением

Kraftool EXPERT QUALITAT 06583

Надежная модель, которая отличается небольшой стоимостью и хорошим исполнением. Выдерживает давление до 5 атм. Присутствует бачок, вместительностью до 1 литра. Средний расход воздуха составляет 340 л в минуту. Продукт изготавливается из качественных материалов, которые выдерживают различные нагрузки и не деформируются.

Диаметр сопла – стандартный, что позволяет быстро проводить обработку. Для удобства присутствует отверстие для подвешивания, также ручка оснащена рифленой поверхностью, что придает эргономию. Корпус полностью выполнен из металла, никаких пластмассовых деталей нет. Также изделие поддерживает возможность проведения длительных операций без остановок.

Средняя стоимость – 1 500 рублей.

Kraftool EXPERT QUALITAT 06583

Достоинства:

• Хороший рабочий ресурс;
• Литровый бачок;
• Прочный корпус;
• Длительная работа без остановок;
• Приемлемый расход воздуха.

Недостатки:

Не выявлено.

Walmec 50316

Дорогой вариант, предназначенный для использования на крупных предприятиях или в автосервисах. Давление составляет 5-8 атм, при этом расход воздуха – 500 литров в минуту. Для большего удобства присутствует встроенный бачок, вместительностью 1 литр. Такое решение дает возможность не подключать дополнительный шланг, что повышает компактность.

Корпус и главные детали изготавливаются из прочного металла, который выдерживает постоянное давление абразивных веществ и не ломается. Масса конструкции составляет 920 грамм, что положительно сказывается на удобстве и возможности работы в труднодоступных местах. Рукоятка обладает удобным обхватом, что влияет на эргономию.

Средняя стоимость – 4 000 рублей.

Walmec 50316

Достоинства:

• Надежность;
• Возможность проведения длительных операций;
• Скоростная очистка поверхности от пыли и грязи;
• Расход воздуха;
• Прочная конструкция.

Недостатки:

Высокая стоимость.

Mighty Seven SX-3102

Качественная модель, которая используется в некоторых автосервисах. Максимальное давление воздуха составляет 6.3 атм. Сопло выполнено качественно, что дает возможность выдерживать высокие нагрузки и не деформироваться. Средний расход воздуха – 113 литров в минуту, это делает продукт экономичным. Во время работы максимальный уровень шума составляет 85 дБ, поэтому обработка проводится в специальных наушниках.

Подача вещества осуществляется посредством встроенного бака, емкость которого 0.7 литров. Корпус выполнен из металла. Ручка обладает хорошей рифленой поверхностью. Пистолетом легко управлять, благодаря необычной форме конструкции,.

Средняя цена – 3 430 рублей.

Mighty Seven SX-3102

Достоинства:

• Качественная сборка;
• Эффективная работа;
• Небольшой расход воздуха;
• Прочный корпус;
• Хорошее сопло.

Недостатки:

• Высокий уровень шума;
• Небольшая вместительность бачка.

Concorde AG-Q

Бюджетный вариант, где подача абразивного материала осуществляется при помощи специальной трубки. Максимальный расход воздуха – 180 л/мин, при этом давление – 3.5 атм. Для проведения сложных производственных операций, такого значения может быть недостаточно. Однако эта модель отлично подойдет для домашнего применения в собственной мастерской.

Внешняя часть изготавливается из прочных материалов, которые увеличивают срок службы и надежность продукта. Также преимуществом модели является доступная цена.

Средняя стоимость – 1 200 рублей.

Concorde AG-Q

Достоинства:

• Подходящая модель для дома;
• Небольшой расход воздуха;
• Хорошая очистка;
• Небольшая цена;
• Надежность.

Недостатки:

Не выявлено.

VOYLET PS-4

Отличный вариант, который продается за 1 500 рублей. Продукт без проблем выдерживает работу с давлением до 10 атм. Что позволит проводить очистку быстро и качественно. В комплектации присутствует вакуумный стакан. Абразивное вещество подается через специальный бак, емкости которого достаточно для проведения средних операций.

Корпус полностью выполнен из качественных материалов. Сопло обладает стандартными размерами, что дает возможность проводить обработку поверхности быстрее. Ручка удобная, обладает рифленой поверхностью. Рычаг легко нажимается.

VOYLET PS-4

Достоинства:

• Эффективность;
• Хорошая прочность;
• Надежность;
• Качественная очистка;
• Соотношение цены и качества.

Недостатки:

Не обнаружено.

Конструктивные особенности

Конструкция воздушного (пневматического) пистолета, предназначенного для выполнения пескоструйной обработки, включает в себя следующие основные элементы:

• сопло, через отверстие которого на обрабатываемую поверхность подается абразивный материал;
• наконечник на сопло, который может быть изготовлен из стали или керамики;
• рукоятка с курком, обеспечивающая удобство манипулирования устройством;
• штуцеры, при помощи которых к пистолету подключаются шланги для подачи сжатого воздуха и абразивной смеси.

Эффективность применения пескоструйного пистолета во многом зависит от качества используемого сопла. Такой важный элемент конструкции данного устройства можно изготовить самостоятельно, но в этом случае будет сложно добиться требуемого качества исполнения.

Самодельное или серийное сопло, если оно приобретается как отдельный элемент конструкции, необходимо поместить в корпус с удобной рукояткой и штуцерами для подключения шлангов. Те, кто хочет изготовить пескоструйную насадку с минимальными финансовыми затратами, могут найти в сети видео, демонстрирующее, как для этих целей можно использовать обычную пластиковую бутылку, стандартные фитинги и тройники.

Если говорить о конструкции пневматического пескоструйного аппарата в целом, его обязательными элементами являются:

• компрессор, который обеспечивает требуемое давление воздушного потока;
• пистолет, оснащенный соплом, стальным или керамическим наконечником, а также спусковым крючком;
• шланг, по которому из компрессора в систему аппарата подается сжатый воздух;
• шланг, по которому из специальной емкости всасывается абразивный материал;
• всасывающий клапан или заборный патрубок.

В том случае, если вы собираетесь изготовить устройство для пескоструйной обработки напорного типа, вам следует дополнить его конструкцию специальной емкостью, из которой песок или другой абразивный материал будет подаваться под напором. В качестве простейшего варианта такой емкости можно использовать металлическую бочку, у которой срезано дно и вместо него установлен металлический конус с выходным отверстием.

Во многих случаях насадку для выполнения пескоструйной обработки лучше использовать не на открытом пространстве, а в специальных камерах, что позволяет не только повысить эффективность работы, но и значительно снизить расход абразивного материала. Такую камеру, которая представляет собой ящик, сваренный из металлических листов, при желании и наличии соответствующего опыта можно изготовить самостоятельно.

В специальных камерах, как правило, обрабатывают небольшие детали. В конструкции камеры для пескоструйной обработки, если вы соберетесь изготавливать ее самостоятельно, необходимо предусмотреть следующие элементы:

• смотровое окно со стеклом, через которое можно будет контролировать процесс обработки;
• освещение внутреннего пространства камеры;
• два отверстия в передней части камеры с закрепленными в них перчатками, в которые будут вставляться руки оператора;
• решетка в нижней части камеры и желоб под ней, по которому в специальную емкость будет ссыпаться отработанный абразивный материал.

Желательно оснастить такую камеру системой вентиляции, которая будет обеспечивать удаление пыли, образующейся в процессе работы.

Как выбрать пескоструйный пистолет

Если вы решили собрать самостоятельно пескоструйный аппарат, вам просто не обойтись без пистолета. Именно им производится подача абразивного материала для очистки поверхности. Поэтому нужно тщательно выбирать такой элемент для работы.

Кроме того, что пистолет позволяет тщательно и правильно обрабатывать поверхность, его производительность напрямую связана с работой компрессора. Следовательно, одно не будет хорошо работать без другого.

Если средств на покупку пистолета нет, его можно собрать самому. Методов для изготовления такой детали множество. Такие модели для пескоструя могут несколько отличаться между собой, но разница не будет существенной.

Все модели могут отличаться между собой как по внешнему виду, так и по дополнительным характеристикам.

Принцип работы

В основе любой конструкции лежит сопло и спусковой крючок. Через сопло подается сжатый воздух и абразивный материал, посредством чего и производится обработка поверхности. Подача воздуха осуществляется через шланг, который подсоединен к пескоструйному пистолету через штуцер.

Посредством нажатия на курок производится активация подачи воздуха в сопло под высоким давлением. К слову сказать, такой принцип работы применим практически во всем пневматическом оборудовании. Но, в случае с пескоструйным пистолетом, есть некоторые отличие. Основное состоит в том, что кроме воздуха, осуществляется подача абразивного материала. Чаще всего, это песок для пескоструйной обработки.

В результате того, что на рабочую плоскость осуществляется подача песка или любого другого абразива мелкой фракции под высоким давлением, легко и за считаные минуты отбивается практически любая грязь и даже коррозия металла.

Большинство моделей пескоструйных пистолетов для обработки имеют специальную регулировку. Посредством ее можно полностью производить обработку рабочей поверхности или делать точечную очистку. Также при помощи пескоструйного оборудования есть возможность проводить декоративную отделку практически любой поверхности.

Выбираем правильно

Какой же лучше выбрать товар среди огромного количества моделей? Прежде всего, выбор следует делать, отталкиваясь от требований к инструменту. К примеру, если вам нужно проводить только декоративную обработку, можно выбрать мобильный вариант пескоструйного оборудования. В общем, все пескоструйные пистолеты можно разделить на два типа:

Пистолет с бачком внешне очень напоминает краскопульт. Принцип работы в нем практически такой же. Основное отличие в том, что вместо краски в бачок должен поступать абразивный материал.

К слову, если вы решили собрать самостоятельно пескоструйный аппарат, можно смело использовать схему краскопульта. Главное — правильно выбрать компрессор.

Модели с бачком. Целесообразно выбирать в том случае, если пескоструй используется часто, но не для больших поверхностей. Как правило, такие модели используют на СТО для удаления дефектов на машине.

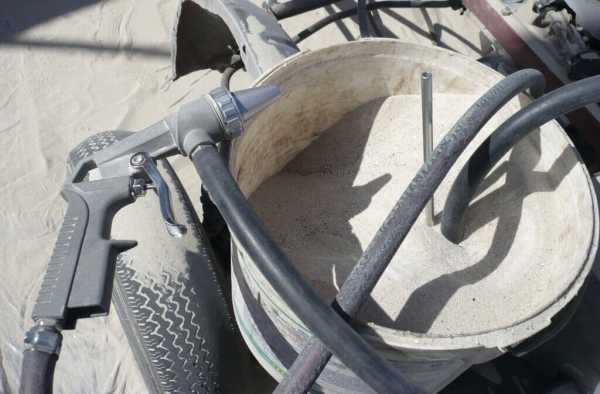

Модели со шлангом. Для пескоструев имеют два подвода. Один служит для подачи воздуха, а другой — для подачи абразивного материала. Без компрессора их использовать невозможно. Смесь для очистки рабочей поверхности формируется непосредственно в самом пистолете. Сказать, какой из них лучше, однозначно нельзя.

Выбор по техническим характеристикам

Если вы все еще в догадках, какой из товаров лучше приобрести, обратите внимание на технические характеристики. В первую очередь, следует обратить внимание на такие детали:

• рабочее давление;
• скорость подачи воздуха;
• объем воздуха.

Если вы планируете использовать пистолет для обработки металлических поверхностей с нестандартной формой, лучше выбрать изделие с максимально высоким рабочим давлением.

Объем подачи воздуха и рабочее давление напрямую зависят от производительности всего пескоструйного аппарата. Поэтому экономить на этом не следует.

Выбирая пневматическое оборудование для очистки (это касается не только пескоструев), в первую очередь, нужно обращать внимание на технические характеристики и производителя. Также следует принять во внимание и тот факт, что оборудование такого плана обязательно должно иметь сертификат и паспорт испытания. Приобретать подобные агрегаты б/у типа не следует

Если устройство подобрать правильно, оно может стать хорошим помощником при очистке и декоре поверхностей

Приобретать подобные агрегаты б/у типа не следует. Если устройство подобрать правильно, оно может стать хорошим помощником при очистке и декоре поверхностей.

Необходимые элементы

Пистолет состоит из сопла, переходных соединений, клапана подачи песка. Отверстия для подвода воздуха и абразива устанавливаются в обязательном порядке перед клапаном. Правильная установка, соединение всех шлангов позволяет продлить срок службы оборудования и улучшить результат производства. Все штуцера пистолета должны быть соединены правильной последовательностью. В первую очередь, соединение происходит с компрессором. Шланг для подачи песка опускается в емкость, для забора изготавливается подсос воздуха через специальную трубку.

Сопла своими руками

Состоит пескоструйная установка из:

• Компрессор, создающий давление, разряжение в воздушной системе для работы и забора песка.
• Оснащенный соплом и специальным наконечником пистолет, для удобной работы модернизации предполагают спусковой крючке.
• Система, которая обеспечивает сжатым воздухом, состоящая из шланга.
• Заборный патрубок.

Для экономии абразивного материала в большинстве случаев используют специальную камеру. Такое устройство возможно изготовить из доступных материалов. Внешний вид камеры напоминает ящик, имеющий отверстия для рук и стекло для просмотра.

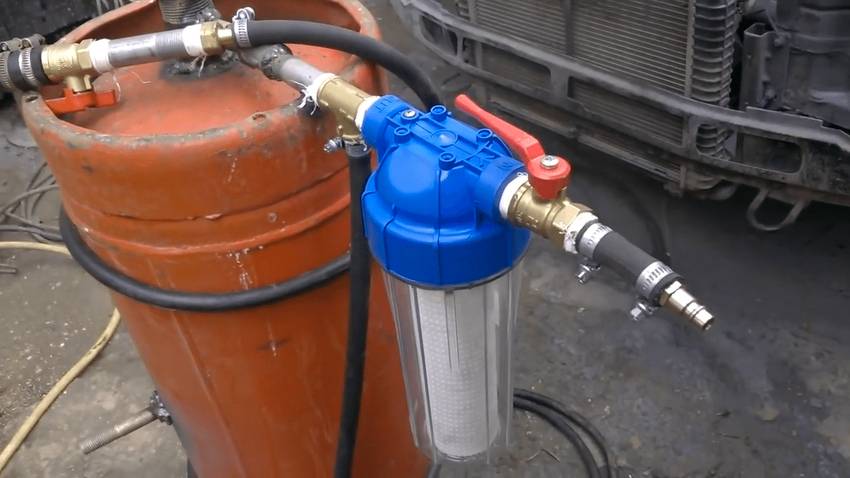

Как сделать пескоструй своими руками из газового баллона

В сети можно найти большое количество видео «Пескоструи своими руками», которые показывают, как делать приборы из газового баллона. Именно такой вариант исполнения считается не только долговечным, но и надежным

Важно во время работы придерживаться инструкций, чтобы избежать несчастных случаев. Для изготовления потребуется использовать такие детали:

• газовый баллон из-под пропана или фреона;
• мощный компрессор производительностью не менее 500 л/мин и мощностью от 3 кВт;
• шаровые краны, регулирующие подачу воздуха и абразивного песка;
• фрагмент водопроводной трубки из стали с резьбой и заглушкой, которая будет применяться в качестве воронки для поступления песка, оптимальный диаметр – 2 дюйма;
• тройник с резьбой, маркированной «ДУ 15»;
• резиновый двухметровый рукав диаметром 14 мм;
• шланг сечением 10 мм, длиной не менее 5 метров;
• 5-метровый газовый рукав, диаметр которого 10 мм;
• зажимы и фитинги для шлангов, лучше взять с запасом;
• сопло;
• пескоструйную насадку для компрессора;
• фум-ленту для надежной герметизации и уплотнения стыковочных узлов.

Пескоструйные приборы выполненные из газового баллона считаются не только долговечными, но и надежными

Сопло, как уже указывалось, можно приобрести либо изготовить самостоятельно из автомобильной свечи или металлического прутка. Главное – помнить, что от этой детали будет зависеть 80% удобства и качества работы: именно благодаря соплу в пескоструе обеспечивается необходимое давление.

Если кратко, то для изготовления сопла потребуется кусок металлического прутка длиной 3 см и диаметром 1 см. Первые 2 сантиметра длины растачиваются до 2,5 мм, оставшийся отрезок должен иметь больший диаметр – примерно 6-6,5 мм.

Пошаговая сборка пескоструйки своими руками: видео

После того как подготовлены все детали, необходимые для изготовления, приступают непосредственно к сборке. Для начала требуется полностью освободить баллон от газа. Для этого следует открутить вентиль и ждать, пока газ полностью выйдет. Нужно быть предельно внимательным, потому как если этот этап проигнорировать, то возможны неприятные последствия. Чтобы быть уверенным, что газ полностью вышел из баллона, рекомендуют вставить шланг, предварительно подключенный к компрессору. Затем проводится полное выкачивание газовой смеси.

После того как бак абсолютно опустеет, в нем нужно выполнить 2 отверстия: одно – на дне баллона (диаметром 1,2 см), второе – на противоположной стороне. Именно во второе отверстие и будет устанавливаться кран сечением 2 дюйма. Сюда же крепится труба такого же диаметра. Дальше выполняются следующие действия:

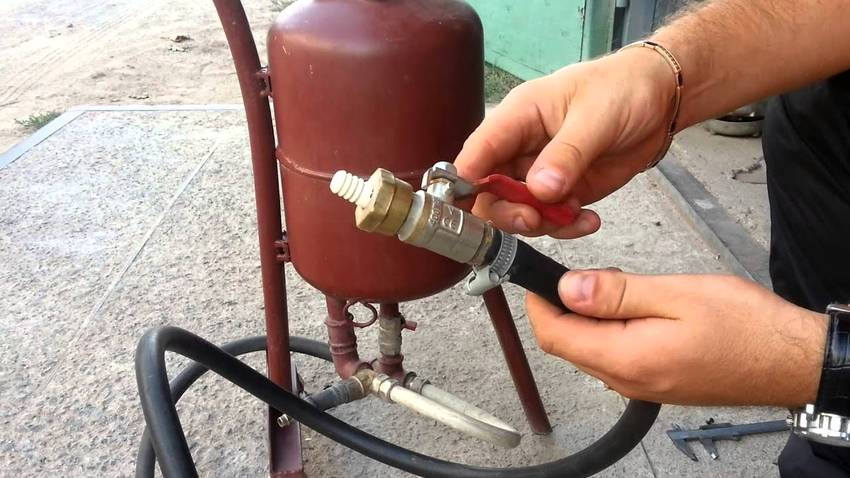

Сопло прикрепленное к шлангу обязательно нужно закрепить с помощью хомута

На дно баллона, туда, где будет собираться песок, приваривается стальной тройник ДУ-15. Герметичность соединения обеспечит только качественная сварка.
Для устойчивости конструкции следует приварить треногу или закрепить колеса. Второй вариант поможет значительно облегчить транспортировку прибора с места на место.
После завершения работ по изготовлению каркаса приступают к крепежу небольших комплектующих. На каждую резьбу помещается фитинг, все функциональные узлы уплотняются фум-лентой

Важно следить за тем, чтобы все соединения были герметичными.
На открытые концы установленного тройника монтируются резьбовые втулки. Один из выходов патрубка закрывается при помощи шланга 14 мм, а второй – медной трубкой диаметром 10 мм

На медный патрубок крепится армированный рукав.
К вентилю на баллоне подсоединяется штуцер 14 мм. Затем нужно взять шланг 14 мм и зафиксировать его (с использованием цангового зажима) у баллона, другой край крепится на хомут к тройнику.
На оставшийся свободный конец тройника монтируется рукав, объединяющий тройниковый смеситель с соплом.

На последнем этапе компрессор соединяется со смесителем при помощи 10-миллиметрового шланга, после чего можно пробовать подключать установку и начинать эксплуатацию. Если потребуется увеличить мощность подачи песка, к емкости прикрепляется дополнительный штуцер, другой конец которого присоединяется к компрессору.

Правильность выбора продувочных пистолетов

Если планируется покупка пневматического пистолета для продувки сжатым воздухом и его применение долгие годы, то нужно выбирать модели не из дешевых. Покупая пистолет для компрессора, корпус которого изготовлен из стали, нужно учитывать один главный фактор — это склонность к коррозионному воздействию. Для защиты корпуса из стали применяются лакокрасочные материалы, которыми окрашивается корпус. При использовании устройства в условиях повышенной влажности, а также при его неправильном хранении, возникают окислы и ржавчина.

Еще на стальных приборах изменяются размеры сопла по причине формирования коррозионного слоя. Чтобы исключить такие негативные последствия, рекомендуется купить пистолет для компрессора продувочный, корпус которого изготавливается и минеральной керамики. Они долговечны, имеют меньший вес, но при этом уступают стальным агрегатам по прочности. Кроме материала корпуса продувочных пистолетов, при их покупке нужно учитывать следующие факторы:

1. Предельная величина расхода сжатого воздуха, которая измеряется в литрах за минуту. Эта величина также является показателем производительности, и чем больше литров в минуту способен пропустить пистолет через сопло, тем выше его эффективность. При этом стоит также учесть, что от величины расхода зависит скорость опустошения ресивера компрессора. Это значит, что агрегату понадобится чаще включаться для нагнетания новой порции воздуха. Расход воздуха также влияет на качество выполнения работ, чем меньше величина, тем хуже инструмент справляется с заданием
2. Давление — его величина обычно варьируется в пределах от 2 до 8 атмосфер. Для бытовых нужд достаточно обычных пистолетов для сжатого воздуха, которые рассчитаны на подачу давления в пределах от 2 до 4 атмосфер. На производстве применяются усиленные модели пневматических пистолетов обдувочных
3. Диаметр присоединительного шланга. Есть модели пистолетов, которые комплектуются не только насадками, но еще и идут со шлангом высокого давления. Покупать такой комплект не рационально, так как шланг для продувочного пистолета можно приобрести отдельно, выбрав необходимую его длину и материал изготовления. В зависимости от пропускной способности и размера присоединительного штуцера, необходимо учитывать диаметр присоединительного шланга, величина которого может варьироваться от 6 до 10 мм
4. Масса — простота конструкции устройства не делает его тяжелым, но если сравнить минералокерамику и стальные изделия, то сталь будет тяжелее. Устройства из алюминия считаются китайской или подвальной подделкой, и срок их службы в 3-5 раз меньше качественных аналогов. Вес устройства влияет на удобство работы. Если кратковременно использовать инструмент, то вероятность ощущения усталости исключено, но при продолжительных манипуляциях, когда предстоит продувать большие объемы, то вес играет немаловажную роль. Вес приборов составляет от 0,20 до 0,40 кг, но при этом также учитывать и вес подсоединяемого шланга

Это основные показатели, которые нужно учесть перед тем, как выбрать продувочный пистолет для компрессора

Принять во внимание также необходимо комплектацию устройства, а также производителя и его стоимость. Выпускаются пистолеты производителями отечественного, китайского и европейского происхождения

Говорить о том, что лучшие модели выпускает Европа нельзя, так как отечественные практически ни чем не уступают, но при этом они стоят почти в 2 раза дешевле. Не менее качественными являются модели китайского производства, однако при их выборе нужно отдавать предпочтение известным фирмам, как например, Intertool, Mastertool, Hausetools и другие.

Цена показывает, насколько качественной является продукция. Однако не стоит переплачивать за фирму, когда отечественные аналоги ни чем не хуже, но при этом они стоят в 1,5-2 раза меньше. Стоит учитывать, что такие приборы являются неразборными, а поэтому и не ремонтируемыми. Однако в ремонте эти устройства не нуждаются, что связано с простотой их конструкции. При необходимости можно выкрутить гайку крепления толкателя курка, который соединен с клапаном для подачи воздуха. Этот клапан при выходе их строя можно заменить самостоятельно.

Ниже представлено полезное видео для тех, кто только купит пистолет для продувки пневматический, но при этом не успел познакомиться с его функционалом. В видеоматериале раскрывается весь потенциал инструмента.
