Анкерный болт: виды, размеры, применение болтов

Разновидности анкерных болтов

Классификация анкерных болтов, предлагаемых современными производителями, производятся по многим параметрам. Все они делятся на две категории:

с механической фиксацией;
применением химических клеевых наполнителей;
на виброзачеканке.

В первом случае надёжность крепления обеспечивается за счёт создания условий существенно увеличивающих силу трения. Во втором – к первоначальному эффекту (механическому креплению) добавляется крепление за счёт применения надёжных клеевых соединений. В этом случае используется эффект агдезии – способности клеящего состава проникать в поры материала, где помещена втулка. Для реализации крепления необходим тюбик с клеящим составом и специальный пистолет. Сначала в отверстие выдавливается клей. Затем забивают анкерный болт. Такие анкеры применяют для крепления конструкций в некоторых марках ячеистого бетона или в стенках, изготовленных из материала с пористой структурой.

Более подробно виды анкерных болтов классифицируются по следующим параметрам:

назначению и области применения;
форме конструктивного исполнения;
геометрическим размерам;
типу крепления;
форме головки;
материалу втулки.

Более подробно назначение и область применения приведена ниже.

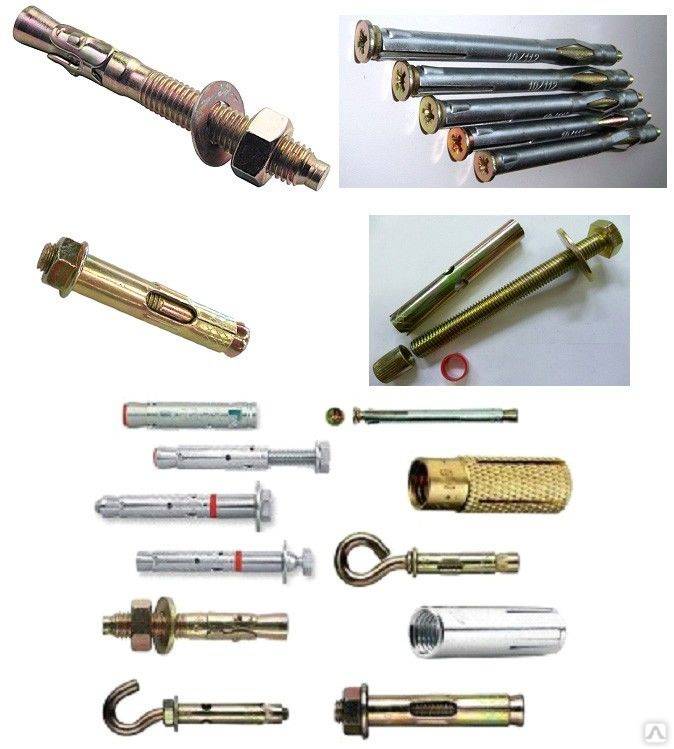

По форме конструктивного исполнения различают следующие виды анкерных болтов:

конструкция с наконечников в форме крюка;
с закреплённым на наконечнике кольцом;
с закреплённой гайкой;
анкер шпильки.

Установленные крючья используются для последующего монтажа навесных конструкций. К готовым кольцам крепят изделия, у которых предусмотрена навесная система на канатах или тросах. Бывают анкерные болты с закреплённой гайкой. Это позволяет установить глубину вкручивания анкера. Последняя конструкция имеет крепление с обеих сторон. Они затягиваются гайкой. Чаще всего такие болты снабжены конусообразной рабочей частью втулки. Применение такой конструкции позволяет выбрать наиболее оптимальное давление на стенки отверстия, то есть силу сцепления анкера и стены.

Анкер шпильки подразделяются на HAS и HST конструкции. Они позволяют работать в бетоне склонном к растрескиванию. С их помощью осуществляют сквозное крепление.

По типу крепления в стене или потолке анкеры подразделяются на две категории: распорные и клиновые. Наибольшее распространение получил первый тип. На практике применяют одно и двух распорные конструкции. Изделие второго типа снабжено двумя гильзами, что позволяет повысить сопротивляемость и улучшить надёжность крепления.

По форме головки анкерных болтов выполняются под ключ или под отвёртку. Во втором случае наиболее распространёнными являются нарезы под крестовую отвёртку.

В зависимости от типа крепления он подразделяются:

обычный анкерный болт;
болт с втулкой и гайкой;
цанговый болт распорного типа;
забивной анкерный болт.

Все эти конструкции работают по принципу расширения втулки в момент закручивания стержня болта. Самую сложную конструкцию втулки имеет цанговый болт. На её поверхности нанесены четыре разреза. Поэтому в момент вкручивания её конец принимает форму четырёх лепестков, что позволяет повысить надёжность установки. Забивной анкер имеет конусообразную втулку с внутренними прорезями. Во время забивания анкера в отверстие втулка сжимается, центральные надрезанные части расширяются.

Анкерные болты изготавливаются из стали или латуни. В соответствие со стандартами и строительными нормами и правилами сталь выбирается в зависимости от области применения и условий эксплуатации крепежа. В некоторых случаях применяют отдельные марки углеродистой стали, например ВСт3кп2, для условий низких температур используют низколегированную сталь марки 09Г2С-8 или их аналоги.

Технические характеристики анкерных болтов

Удержание болта в теле основания осуществляется за счёт трения, упора и склеивания, если было использовано химическое вещество, превращающее соединение в монолит. Маркировка болта — 8*6*60 — означает: 8 – внешний диаметр; 6 – внутренний диаметр; 60 – общая длина.

Вырывающая сила (минимально допустимая для анкера в бетоне — от 10,5 до 18,30 в килоньютонах). Вырыв анкером, предполагает: а) частичный вылет болта или конической гайки с сохранением конструкции; б) полное разрушение соединения — при размещении соединения близко к краю.

Допустимый изгибающий момент относительно толщины стержня болта — 5,2 до 25,7 Нм.

Крутящийся момент (максимально) — 10.0–40,0 Нм. Прочность анкерного болта характеризуется достаточной надёжностью, если не превышает расчётного допустимого момента.

Допускается производство и поставка нестандартных анкерных болтов, обусловленная особенностями применяемой технологии или конструкцией объекта. В этом случае разрабатывается проект крепёжных деталей в соответствии со СНиП2.09.03.

Анкерные болты не окрашиваются, но покрываются защитным слоем цинка в 45 мкм для предотвращения ржавления и уязвимости в агрессивных средах.

Виды теплоблоков. Об этом строительном материале читайте в данной статье.

А в этой статье рассказывается о том, как клеить обои на гипсокартоном.

Анкерные крепежные элементы для фундаментов — характеристики и где они применяются

Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.

Характеристики, типы и размеры

Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.

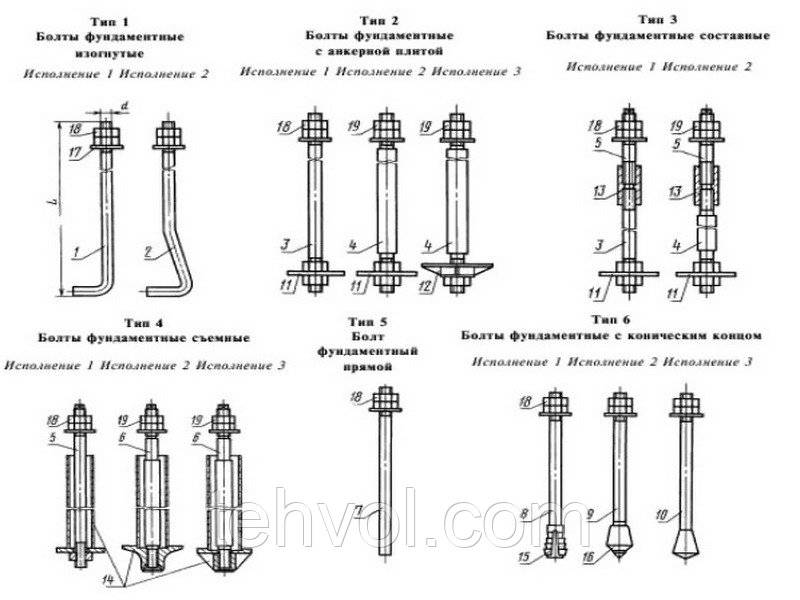

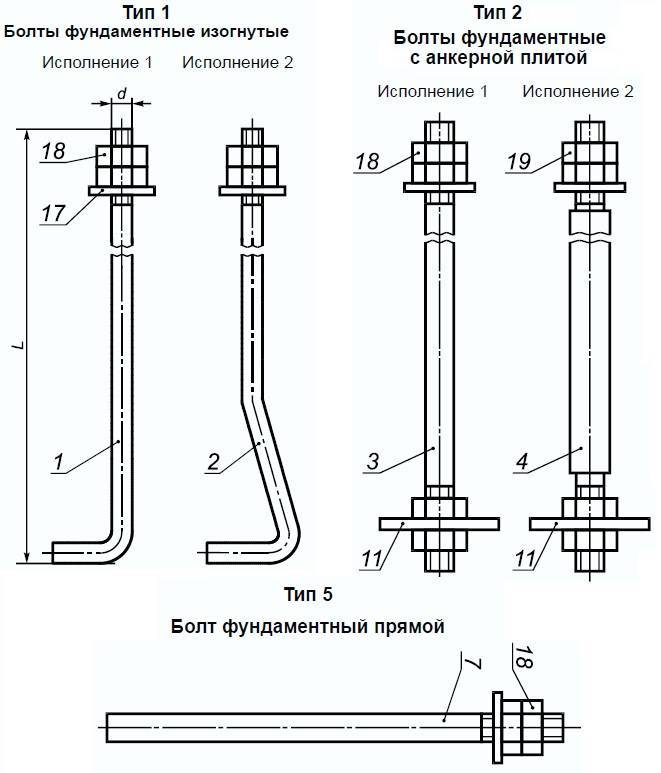

Производятся следующие виды фундаментных болтов:

1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.

2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.

3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.

4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.

5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.

6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.

Как классифицируется цанговый болт по области применения

Крепежные элементы анкерного типа применяются для фиксации:

оконных и дверных рам;
бытового электрооборудования;
лестничных маршей;
подвесных потолков;
инженерных коммуникаций;
стальных конструкций.

Крепеж также используется для следующих целей:

фиксации металлического каркаса в фундаментной основе;
обеспечения надежного крепления с ячеистыми стройматериалами;
крепления массивных конструкций к бетонным и каменным стенам;
дистанционной установки через толстый слой теплоизоляционного материала или декоративной отделки к фасадной поверхности.

Цанговый болт используют при креплении лестничных маршей

Монтаж анкера в бетон

Установка анкера в бетон предполагает предварительное высверливание отверстия. Сверла выбирают в соответствии с диаметром конкретного крепежа. В случае с капсулами и синтетической пастой должен быть оставлен технологический зазор в 2 мм по окружности.

В зависимости от выбранного металлического анкера для бетона существуют различного рода нюансы:

Под цилиндр анкера в классическом исполнении, забивного типа или с шестигранной головкой, кольцом, крюком посадочное место необходимо очистить от пыли.
Распорный анкер предназначен для установки в бетон и каменные полнотелые конструкции. Болты с двумя укороченными втулками можно монтировать в пористое основание или с пустотами. Глубина отверстия должна немного превышать рекомендуемую, к диаметру и чистоте отверстия допустимы погрешности.

Ампульные анкеры имеют колбу из тонкого стекла, которая заполнена жидкой рабочей средой. Ее помещают в готовое отверстие, после чего приступают ко вкручиванию металлического болта. Это приводит к разрушению ампулы и затвердеванию полиэфирной смолы. А стекло в результате выступает в роли армирующего наполнителя.

Состав для инъекции выдавливают в очищенное посадочное место. Далее вставляют втулку. После затвердевания массы можно вкручивать болт, крюк или кольцо. Картриджи для удобства оснащены носиком. А в случае с тубами понадобится строительный пистолет.

Виды анкеров для стен в зависимости от материала крепежа

Анкер металлический предназначен для крепления массивных конструкций и производится из прочных материалов:

конструкционной стали с пониженным содержанием углерода. Этот вид металла обеспечивает повышенный запас прочности и позволяет использовать фиксаторы для повышенных нагрузок;
коррозионностойкой стали, в составе которой присутствуют легирующие элементы. Наряду с повышенным запасом прочности, материал обладает устойчивостью к коррозионным процессам, что позволяет использовать крепеж во влажных условиях;
алюминиево-цинковых сплавов, которые известны как латунь. Крепежные элементы из цветных металлов применяются, преимущественно, для крепления конструкций в бытовых условиях.

Классификации

По срокам эксплуатации выделяются анкеры:

По размерам крепежные элементы разделяются на:

Малые (длиной до 5,5 см и диаметром до 0,8 мм).
Средние (длиной до 12 см и диаметром до 1,2 см).
Большие (длиной до 22 см и диаметром до 2,4 см).

По материалу основанию выделяются анкеры:

Для плотных бетонных, кирпичных или каменных материалов.
Для пустотелых кирпичных и бетонных оснований.
Для листовых материалов — гипсокартона,
древесно-стружечных и древесно-волокнистых плит.

По способу крепления выделяются:

Крепление осуществляется за счет прямого механического воздействия рабочей части анкера на основание
(расклинивания, трения, упора, сопротивления материала и т. д.).

Дополнительно используют механизм (силу) склеивания, при закреплении применяется клей на основе полиэфирных смол.

Какой анкер используете Вы?

ХимическийМеханический

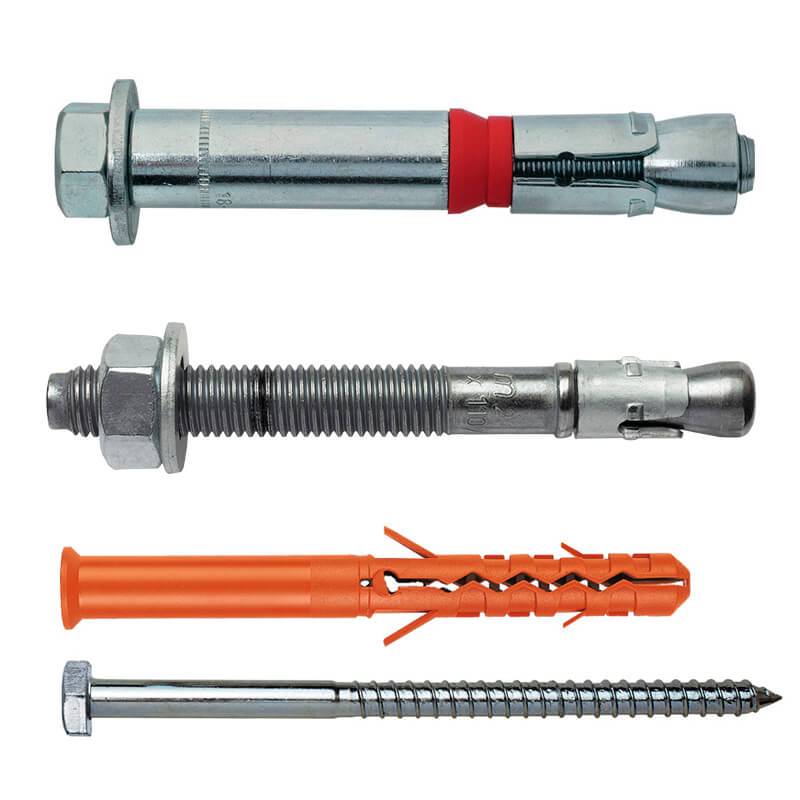

Механические анкеры по технике введения в основание разделяются на следующие типы:

Клиновые.
Распорные.
Забивные.
Винтовые.

Втулочные.
Разжимные.
Пружинные.

Распорные

Распорные анкеры — классическая разновидность данного вида крепежа. Представляют собой стержень в виде болта или шпильки с конусовидным окончанием и внешним элементом в виде гильзы, втулки или пружинного кольца. Конический элемент под воздействием поступательного движения стержня распирает гильзу и закрепляет конструкцию в основании.

Разжимные

Разжимной анкер состоит из резьбового стержня, в качестве которого могут выступать болт, шпилька или винт, и гильзы, состоящей из 4 продольных лепестков с пружинным кольцом и конусной гайкой с одной из сторон. При вращении стержня конусная гайка разжимает лепестки гильзы, в результате чего анкер расширяется и закрепляется в основании за счет силы трения.

Клиновые

Клиновые крепежи представляют собой длинный стержень, на конце которого размещена деформационная гильза. После завинчивания стержня в высверленное отверстие происходит расширение лепестков гильзы. Данный вид крепежа способен выдерживать большие нагрузки.

Пружинные

Пружинные анкеры применяются при работе с тонкостенными основаниями, например, при обустройстве интерьера. Зачастую пружинные анкеры применяются в качестве потолочных и оборудуются крюком. Закрепления анкера происходит за счет разворачивания пружины.

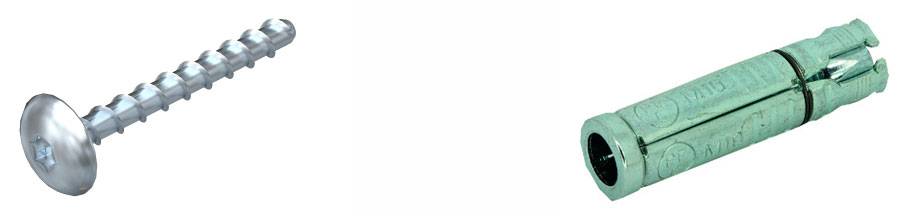

Винтовые

Винтовые анкеры, или болты Молли, используют при работе с пустотелыми конструкциями с низкой несущей способностью — пустотелым кирпичом, гипсокартоном, древесно-стружечными и древесно-волокнистыми плитами и т. д. Болт Молли оборудуется специальной цангой, которая при затягивании болта раскрывается и упирается в материал с обратной стороны.

Втулочные

Анкеры втулочного типа состоят из 3 или более элементов, основным из которых является цанга — пружинная разрезная втулка. Также в конструкцию втулочного анкера входят расклинивающий элемент и стержень с резьбой. При закручивании анкера расклинивающий элемент входит в цангу и распирает ее, тем самым закрепляя крепежный элемент в основании.

Забивные

Основу забивного анкера составляет металлическая деформационная гильза с коническим отверстием, разрезами на корпусе и внутренней резьбой. В нижней части гильзы устанавливается боек. Гильза устанавливается в просверленное отверстие вручную или с помощью пневматического пистолета. При ударе по внешнему окончанию гильзы она деформируется, после чего в гильзу вкручивается болт или шпилька, необходимая для крепления какого-либо объекта.

Механические анкеры

У данного вида существует еще более точная градация на подвиды:

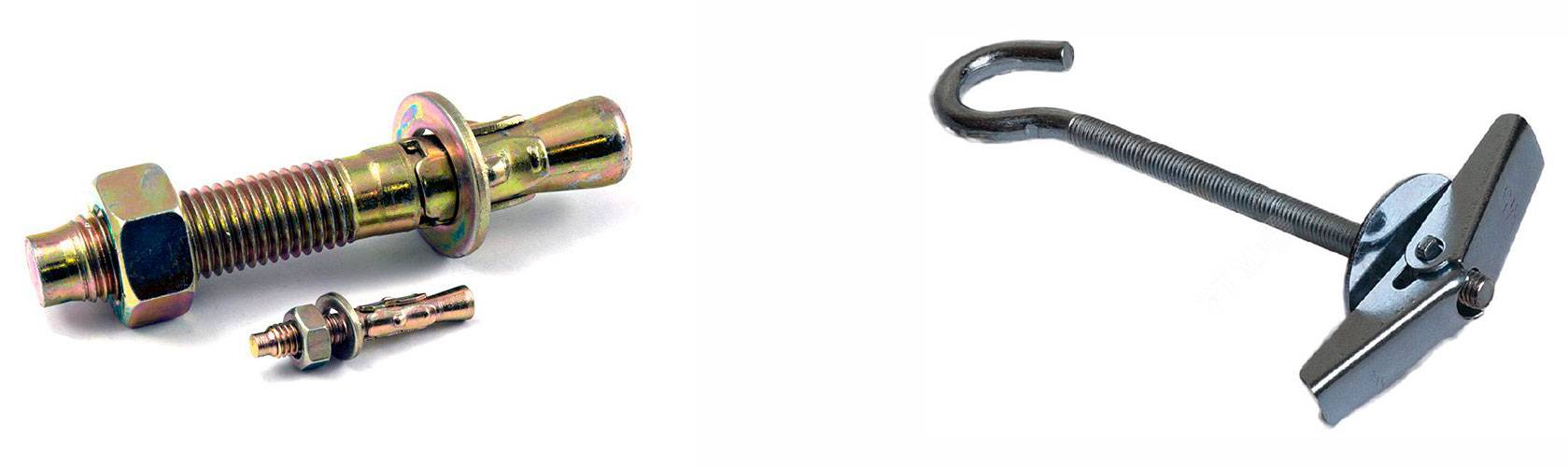

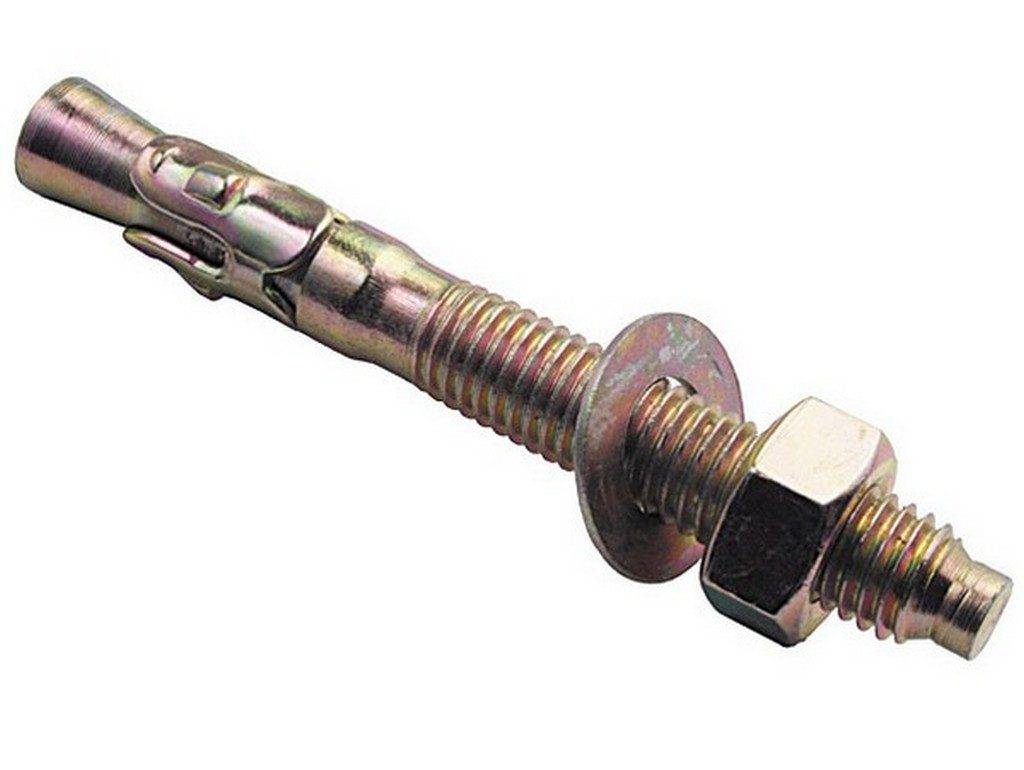

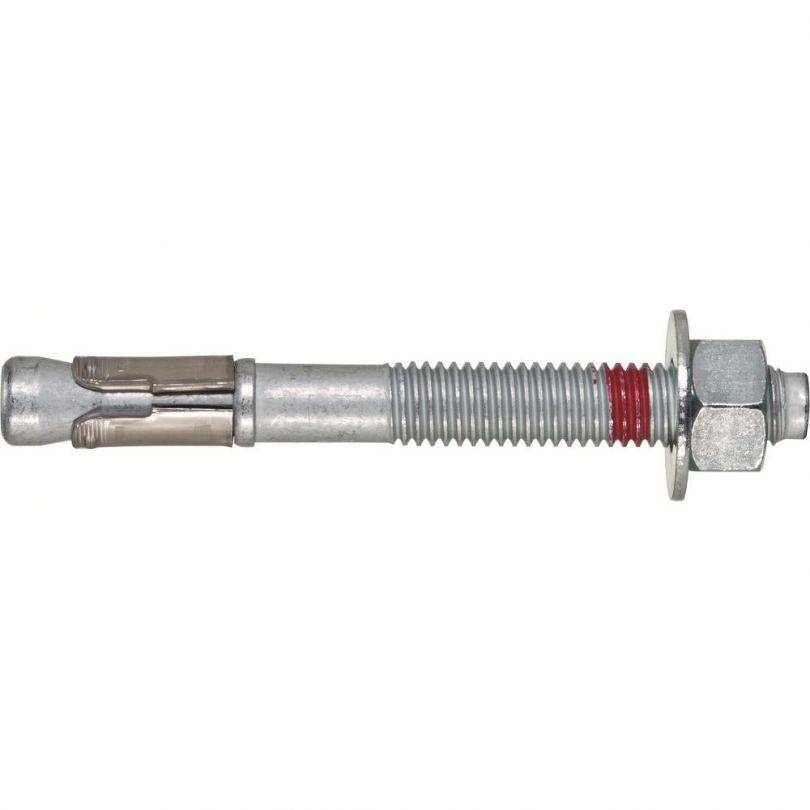

Клиновой анкер

Крепление данного болта происходит при помощи специального клина. Он вбивается в конструкцию, за счет чего происходит раскрытие клинышков и наиболее устойчивое крепление. Кроме того этот анкерный болт идет в комплекте с гайкой.

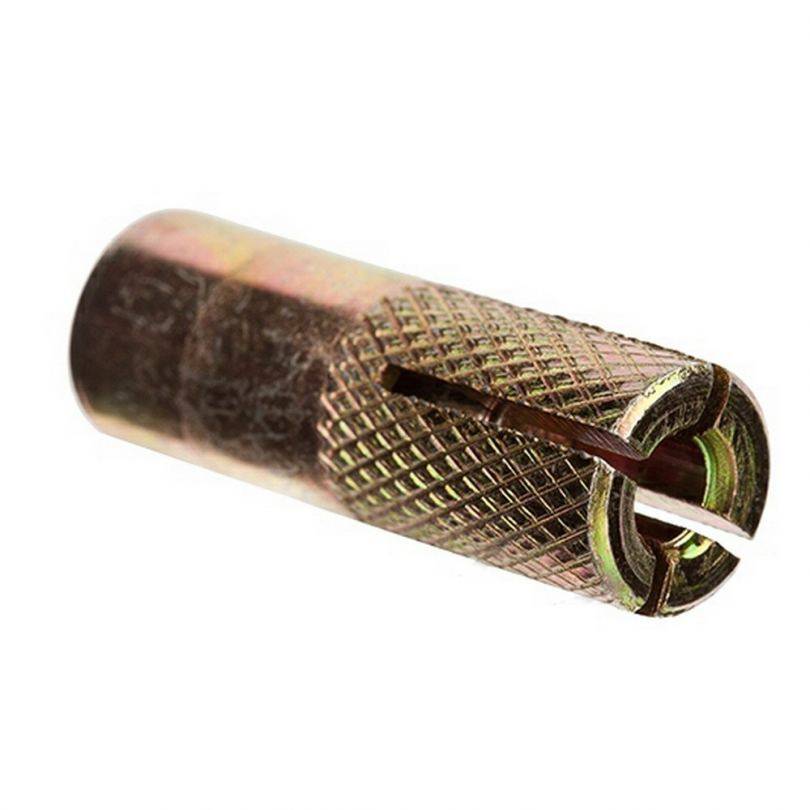

Забиваемый анкер

Данный вариант проще всего в использовании. Он не содержит стержня и при забивании мягкие края попросту сминаются, закрепляясь надежно.

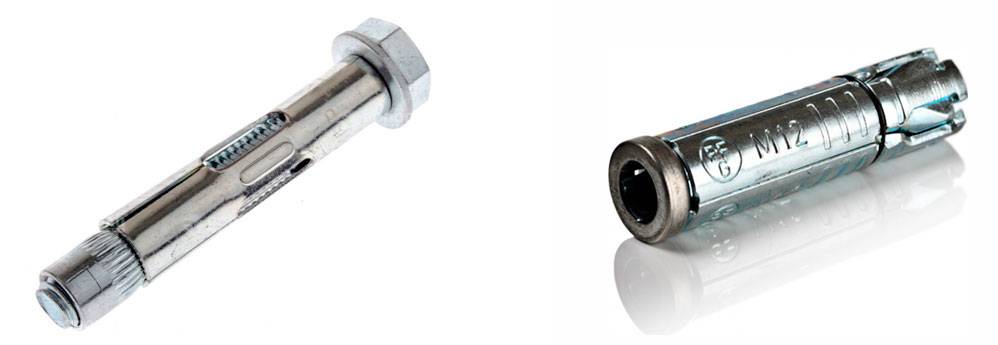

Разжимной анкер

Он отличается наличием прорезей вдоль гильзы. На фото такого анкерного болта их хорошо видно. При вкручивании такого болта частички гильзы под давлением раскрываются. Он предназначен для более тонких и не крепких конструкций, таких, как гипсокартон. Его не нужно вырезать из конструкции при желании удалить, достаточно просто выкрутить.

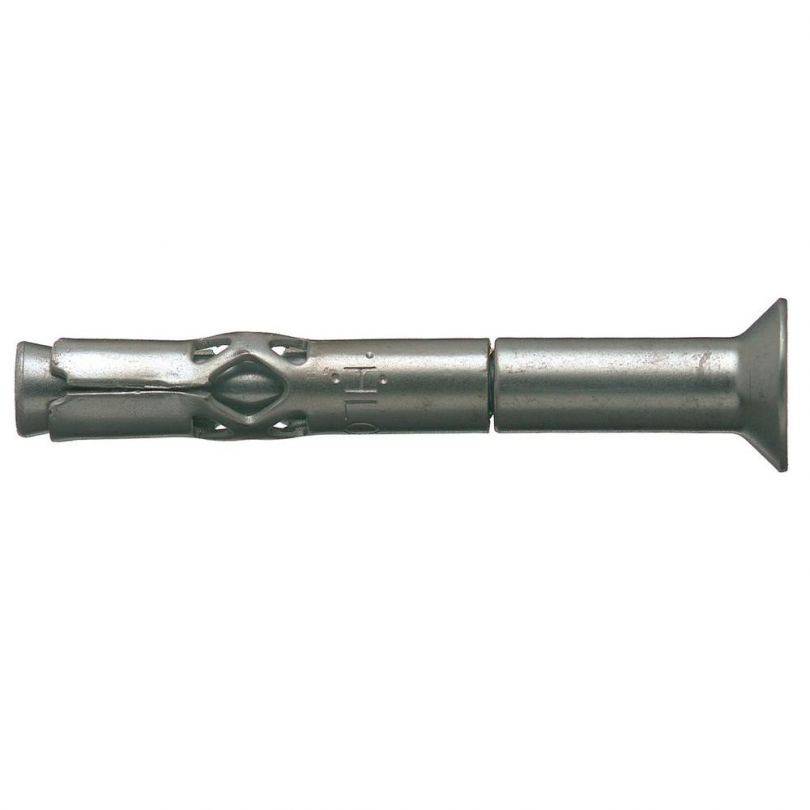

Распорный анкер

Этот болт считается самым популярным среди анкеров. Его легко устанавливать и не требуется особых замеров. Их применяют только в бетонных конструкциях и кирпичах без перфорации.

В основном анкерные болты изготавливаются из нержавеющей стали. На них наносится специальное антикоррозийное цинковое покрытие. Размеры анкерных болтов совершенно разнообразны.

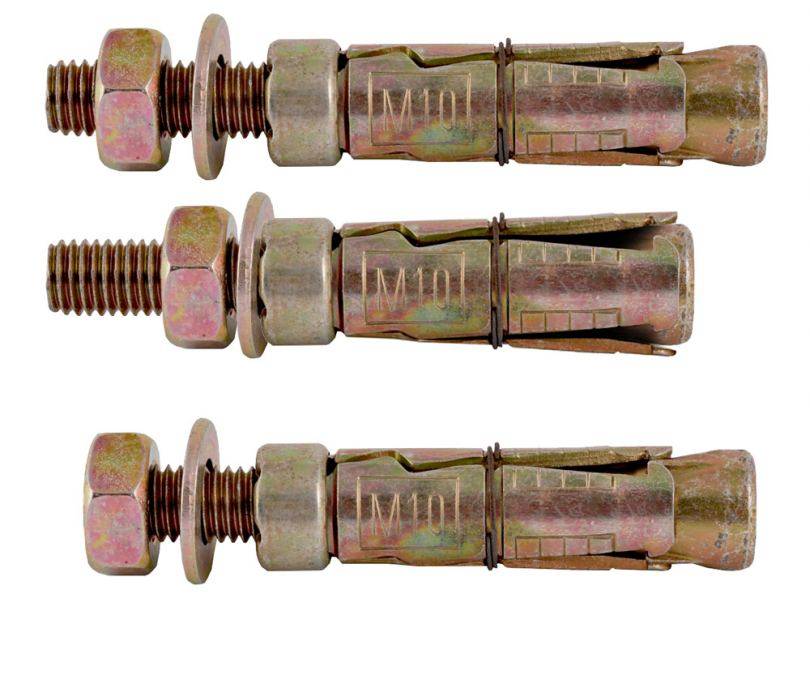

Правила монтажа анкерного болта с гайкой

Качество установки оказывает существенное влияние на дальнейшую работу и несущую способность анкерного крепления. В сущности, ничего сложного в монтаже этих креплений нет, да и устанавливаются все они по одному принципу, но есть ряд простых правил, которые необходимо соблюдать, чтобы ваше крепление было надежным и долговечным. Для обеспечения необходимого качества необходимо чтобы:

Размер то есть диаметр крепежного отверстия не превышал наружного диаметра распорной втулки, в противном случае расклинивание втулки не обеспечит необходимой прочности крепления

Обратите особое внимание на выбор бура, учтите его износ. Если втулка не входит в просверленное отверстие, не стоит сверлить большим буром, попробуйте повторить рассверливание тем же буром, это несколько «разобьет» крепежное отверстие и позволит установить анкер на место;
Крепежное отверстие не содержало остатков бетона, пыли и другого строительного мусора, который будет препятствовать установке анкерного болта в нужное положение;
При креплении элементов конструкции на уже установленный анкер сначала затяните зайку до упора, чтобы распорная втулка заняла рабочее положение

После этого открутите гайку и на жестко установленный стержень монтируйте требуемый элемент.

Монтаж анкерного болта с гайкой в бетон видео

При проведении ремонтных и строительных работ можно использовать различные виды крепежных систем, но наибольшую прочность обеспечивают именно анкерное крепление.

Применение

Каждый тип разработанных анкеров применяется для решения конкретных задач. Поэтому перед началом работ необходимо определить для чего используется конкретный образец. Согласно утверждённому стандарту применение анкерных болтов осуществляется следующим образом:

закладной применяется на этапе заливки бетона или производстве кирпичной кладки;
распорный позволяет крепить массивные конструкции на бетонную или кирпичную основу;
клиновые используются в соединениях, в которых предполагаются большие нагрузки;
болты с кольцом или крюком необходимы для монтажа подвесных элементов, крепления шарнирных соединений, тросов, цепей или других натяжных конструкций;

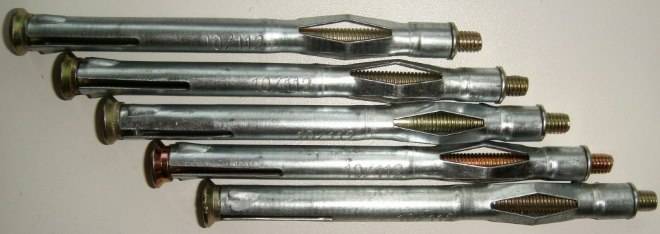

рамный применяется для установки дверных проёмов, оконных рам;
с помощью фасадного анкера крепят различные элементы фасадов зданий;
потолочный анкер позволяет надёжно закрепить к потолку различные элементы подвесных конструкций (он должен выдержать вес любого выбранного изделия);
пружинные крепления используются для монтажа элементов к тонкостенным конструкциям.

Прежде чем приступить к выбору необходимого анкерного крепления необходимо проконсультироваться с профессионалами. Это поможет избежать серьёзных ошибок. Результат неправильного применения будет сложно исправить.

Технические характеристики

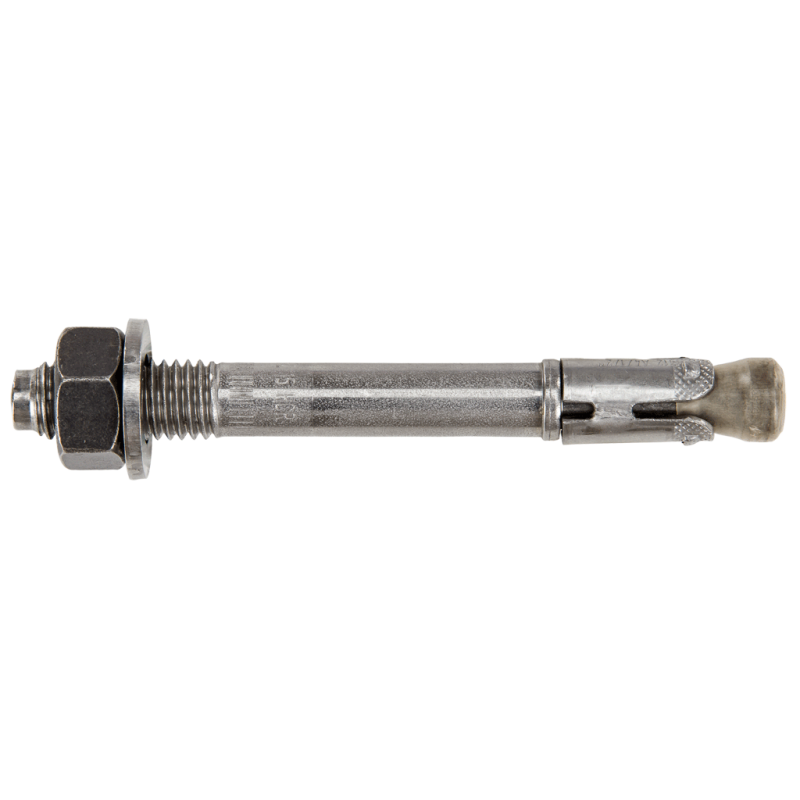

Устройство анкера с гайкой

Особенности анкерного болта с гайкой определяют технические характеристики и несущую способность конструкции, основной элемент которой — шпилька. На резьбовую ее часть, расположенную вверху, накручивается гайка, а нижняя часть выполнена в форме конуса.

Второй по значимости элемент конструкции — втулка, на ее боковой поверхности имеются продольные прорези, имеющие вид лепестков. Втулка, надетая на шпильку, оставляет открытой лишь верхнюю часть, где размещена гайка изделия.

Принцип работы анкерного болта с гайкой, заключается в следующем:

При закручивании гайки, которая размещается в отверстии анкерного болта, шпилька начинает втягиваться в отверстие втулки;
Конусный конец детали разжимает лепестки;
Высокая надежность фиксации болта, в заранее подготовленном отверстии, обеспечивается распорной втулкой, изготовленной литьем, и не имеющей на поверхности сварных швов, которые могут ослабить ее конструкцию.

Любой болт анкерный по бетону имеет обозначение, в котором его размеры указаны в миллиметрах, например, 8×10×50, где:

8 — размер резьбы;
10 — диаметр;
50 — длина изделия.

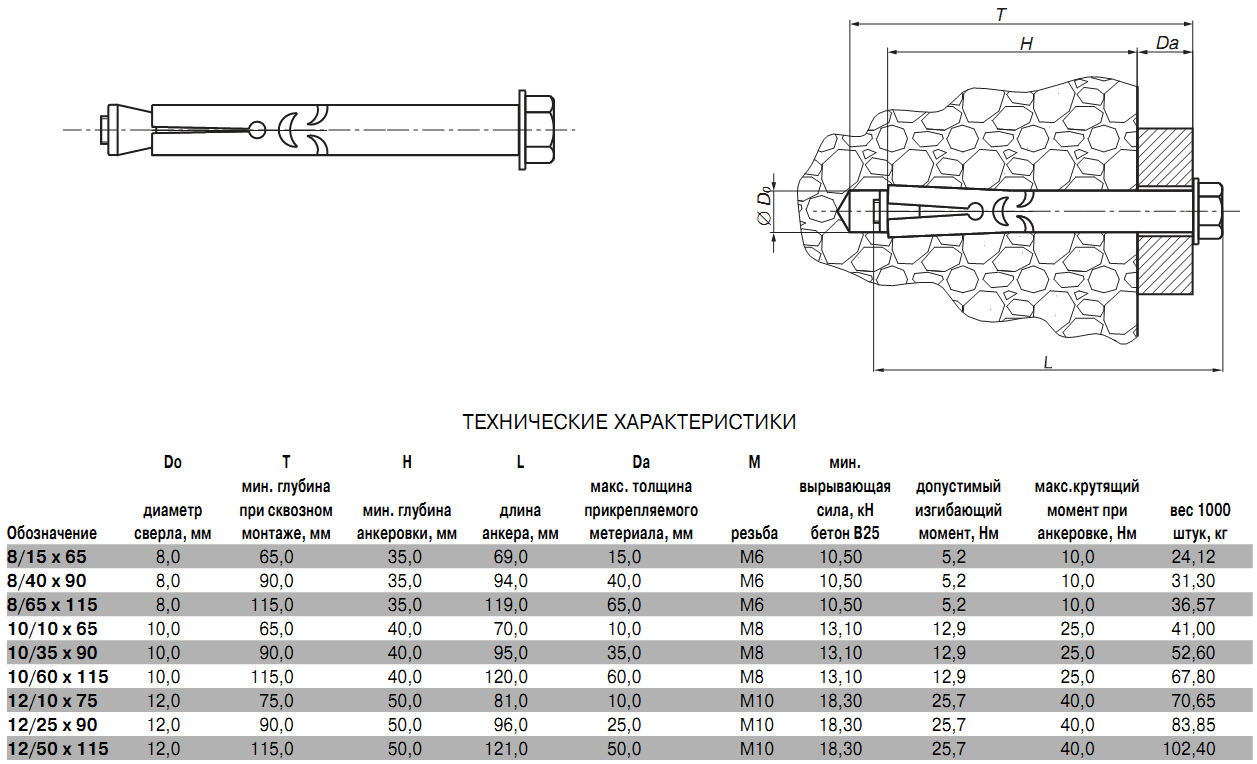

Разработаны стандарты на анкерные болты по бетону, размеры их:

Диаметры ровной части шпильки от 6 мм до 24 мм;
Диаметр резьба, от М5 до М20;
Длина изделий, от18 мм до 400 мм.

К другим техническим характеристикам болтов относятся:

Сила, вырывающая анкер из бетона — от 10,5 кН до 18,3 кН. При этом вылет части изделия может не причинять ущерб конструкции, или окончательно разрушить место соединения;
Крутящий момент — от 10 Нм до 40 Нм;
Изгибающий момент — от 5,2 Нм до 25,7 Нм.

Анкера бывают и нестандартными, если это необходимо для конструкции объекта. В этом случае проект детали должен соответствовать специальным СНиПам. Для предохранения изделий от разрушения и появления ржавчины, они имеют цинковое покрытие.

Стандартные анкерные болты

Технология установки анкеров

Рассмотрим подробнее, как крепить анкерный болт в бетонной поверхности. Для этого необходимо выполнить следующие шаги:

Рассчитайте длину крепежного болта. Для этого оцените состояние стены, если на нее нанесен отделочный материал, то крепежный элемент должен обладать большей длиной, так как штукатурный слой слишком хрупкий, он не способен удержать болт. Таким образом, если на стене есть слой отделочного материала толщиной в 20 мм, то длина анкерного крепежа должна быть не менее 70 мм.
Выберите сверло, которое будет на 0,5 мм меньше диаметра болта (чтобы гильза заходила в стену с усилием).
Нанесите разметку на поверхность, учитывая расстояние между анкерными болтами. На этом этапе внимательно все вымеряйте, так как в ситуации просчета, снять установленный крепеж будет сложно.
Просверлите с помощью перфоратора (можно использовать ударную дрель) отверстие в стене или полу. Лучше всего применять для этого специальный твердосплавный наконечник. Если вы сверлите кирпичную стену, то лучше не использовать ударного оборудования, чтобы не разрушить кладку.
Очистите подготовленное отверстие от пыли и частиц цемента. Для этого сначала удалите крупные остатки бетона щеткой, а затем избавьтесь от более мелких частиц при помощи пылесоса или баллона со сжатым воздухом.

Забейте молотком гильзу в отверстие. Наносить сильные удары не стоит, иначе вы можете повредить крепежный элемент. Если молотком забить изделие не получается, то необходимо немного расширить отверстие, повторно пройдясь по нему сверлом. Вкрутите в гильзу шпильку анкера и накрутите на нее гайку. Когда гайка дойдет до гильзы, начните закручивать ее специальным динамометрическим ключом (отвертка не подойдет). Сначала сделайте 1-2 не сильных оборота, после этого потребуется больше усилия, так как втулка начнет заходить в гильзу

Обратите внимание на упаковку от анкеров, на ней должно быть указано максимальное количество оборотов и усилие, с которым необходимо работать ключом. Не закручивайте болты «до упора», так вы нанесете минимальное повреждение поверхности, особенно если вы используете анкер для газобетона или для других легких и пористых бетонов

Иногда случается, что гайка, в процессе установки «утопает» в штукатурке. Если вы используете гайку на резьбовой шпильке, то можно смело продолжать устанавливать элемент, пока она полностью не «уйдет» в стену. Чтобы зафиксировать крепеж, достаточно просто использовать другую гайку, которую можно накрутить поверх «ушедшей» в стену.
