Нивелир

Устройство нивелира

Самыми простыми считаются оптические. Данные приборы представляет собой комплекс устройств (приборов), объединенных одной целью. Так пузырьковый уровень отвечает за горизонталь расположения самого прибора. Дальномер — отвечает за точность измерения расстояния до объекта.

Самым распространенным видом дальномера является объектив с линзами, способными многократно приближать (увеличивать) наблюдаемые объекты. В качестве эталона и настройщика измерений выступает специальная рейка.

Настройка (юстировка) горизонтали в данных приборах осуществляется опорными винтами. Их количество — три, что совпадает с количеством точек, определяющих плоскость.

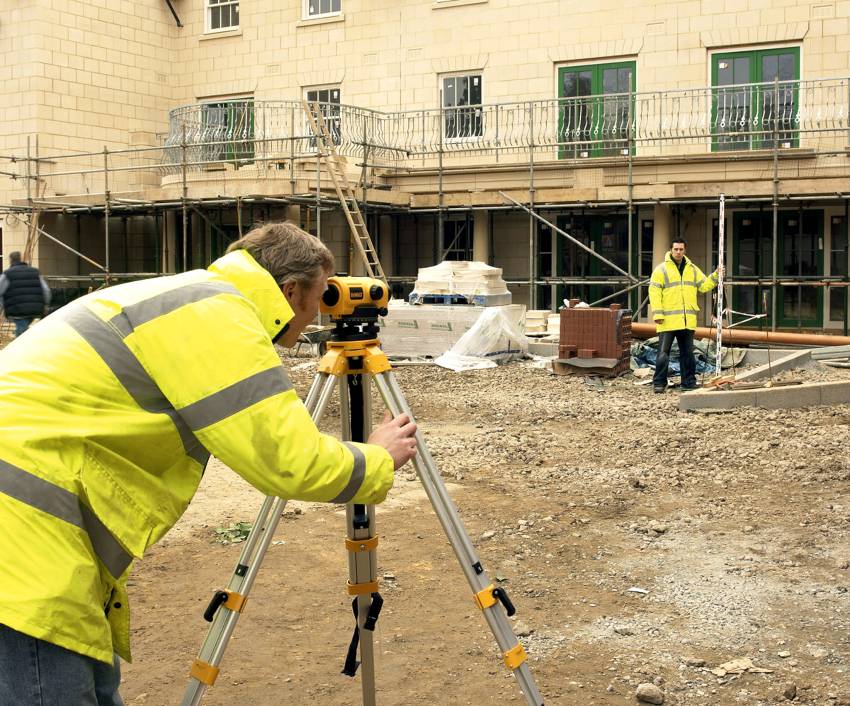

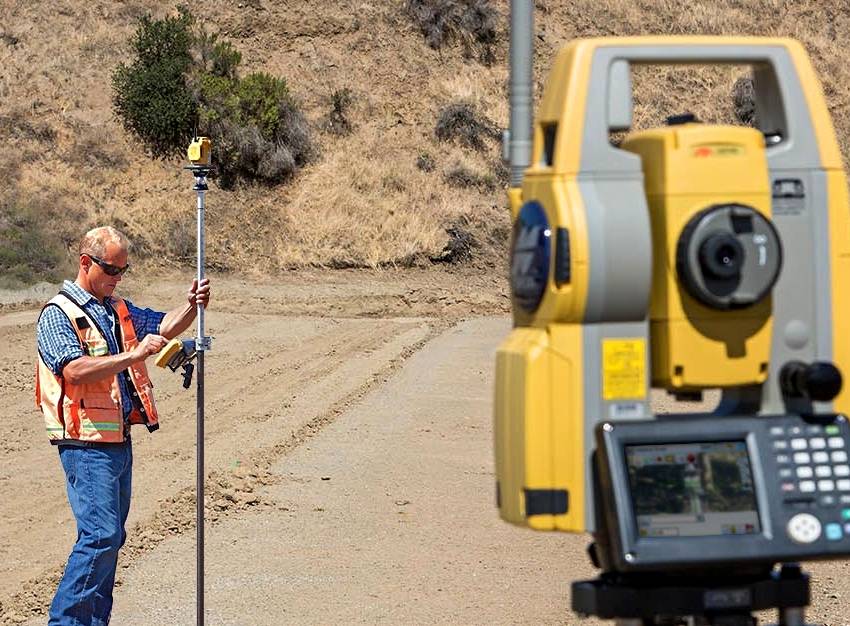

Обычно при данном способе измерения участвует от двух до трех человек. При своей простоте данный способ все же является трудоемким, растянутым по времени, подвластен ошибкам, хотя, и достаточно точным.

Говоря о более простых и менее масштабных измерениях, можно упомянуть элементарные уровни в виде полой трубки с прозрачными стенками. Вода, помещенная внутрь, выполняет роль датчика или достаточно точного индикатора для определения высоты одного объекта относительно другого. Этим прибором до сих пор активно пользуются в частном строительстве и при различных ремонтных работах.

Порождением века космических скоростей и электроники считаются лазерные нивелиры. Во-первых, это точные приборы. Минимизировать погрешности здесь помогают:

• Штатив;
• Лимб — устройство предварительного измерения углов (у высокоточных приборов он может отсутствовать);
• Электроника.

Во-вторых, благодаря возможности измерения сразу в нескольких плоскостях, лазерные нивелиры позволяют обозначить вертикаль, горизонталь и удаленность объектов в самом широком диапазоне. И при отменной точности (ошибки измерений здесь исчисляются десятыми долями миллиметра).

Bosch GOL 32 D Professional

Ещё одна популярная модель оптического нивелира — Bosch GOL 32 D Professional c прочным герметичный корпусом, защищающим от пыли и влаги. Кроме идентичного комплекта приборов, предлагаются дополнительные аксессуары к объективу, предназначенные для борьбы с бликами и паразитной засветкой при съёмке в сложных условиях освещения (блендой). Функционал практически не отличается от предыдущих нивелиров, работает прибор прямо от аккумулятора.

Цена инструмента колеблется в пределах от 13 000 до 15 000 рублей.

Bosch GOL 32 D Professional

Заявленные производителем характеристики:

Минимальное фокусное расстояние	30 см
Кратность	32х
Диапазон рабочих температур	от -10 С до +50 С

• Большая кратность увеличения
• Небольшое минимальное расстояние фокуса
• Возможность работы от аккумулятора

• Отсутствие поверки
• Маленький минимум рабочей температуры

Обзор производителей.

Обзор производителей GNSS-приемников (с ассортиментом Вы можете ознакомиться здесь )

Обзор производителей тахеометров (с ассортиментом Вы можете ознакомиться здесь )

Обзор производителей нивелиров (с ассортиментом Вы можете ознакомиться здесь )

Обзор производителей теодолитов (с ассортиментом Вы можете ознакомиться здесь )

Обзор производителей тепловизоров (с ассортиментом Вы можете ознакомиться здесь )

Обзор производителей трассоискателей (с ассортиментом Вы можете ознакомиться здесь )

Обзор производителей аксессуаров (с ассортиментом Вы можете ознакомиться здесь )

Процесс юстировки нивелира проводится после поверки инструмента и выявления его возможных отклонений. Эта процедура требуется для того, чтобы исправить неточности в работе аппарата. В качестве главной цели юстировки нивелира выступает приведение инструмента в работоспособное состояние, после проведения такого рода работ он должен полностью соответствовать техническим и эксплуатационным характеристикам, заявленным компанией-производителем.

Поверка нивелира предполагает необходимость определения положения сетки нитей и пузырька на круглом уровне. При несоблюдении этого правила, которое регламентирует нахождение пузырька на о, следует произвести юстировку нивелира. Использовать при этом нужно исправительные винты, после чего пузырек должен перейти к центральной точке круговой линейки на одну половину отклонения, тогда как вторая половина должна быть исправлена посредством подъемных винтов.

Даже после завершения поверки сетки нитей есть вероятность того, что возникнет необходимость произвести юстировку, это обусловлено тем, что нужно добиться условия, при котором горизонтально расположенная нить сетки ориентирована под углом в 90° по отношению к оси вращения оборудования, а вот вертикальная нить должна точно совпадать с отвесной линией. При обнаружении отклонений сетки нитей после проведения поверки посредством отвеса или линейки, которая имеет миллиметровые деления, требуется произвести юстировку. Для этого предстоит ослабить крепежные винты, чтобы появилась возможность вернуть пластинку с сеткой нитей в конечное верное положение.

Поверка нивелира

by echomeadmin

Одним из ключевых моментов работы точного геодезического прибора, каковым является нивелир, является поверка. Эта процедура представляет собой совокупность контрольных измерений, обладающих определенными методиками и последовательностью действий и, возможно, требует использования дополнительного оборудования.

Как и другие типы измерительных приборов, нивелиры в процессе эксплуатации в силу разных причин могут утрачивать точность настроек. Основная цель их поверки – выявить отклонения в использовании устройства, которые могли бы повлиять на точность измерений, а, следовательно, и на результат выполняемой работы в целом. Серьезные погрешности могут существенно исказить действительность.

Процедура поверки оптического нивелира

Прежде всего следует произвести внешний осмотр прибора, отрегулировать длину уровневого пузырька и установить в вертикальное положение ось вращения инструмента.

Поверка нивелира в полевых условиях состоит из нескольких ключевых этапов:

1. Основным условием корректных замеров геодезического нивелира является параллельность оси цилиндрического уровня оптической оси устройства: при нахождении пузырька цилиндрического уровня в нуль-пункте  оптическая ось трубы должна быть расположена строго горизонтально.
2. Соблюдение параллельности оси круглого уровня и оси вращения визирной трубы инструмента: поверка считается успешной, если при повороте трубы на 180 градусов пузырек круглого уровня остается в нуль-пункте. При изменении пузырьком своего положения, следует юстировочными винтами круглого уровня вернуть его в нуль-пункт. Для контрольных результатов необходимо выполнить эту поверку еще раз.
3. Соблюдение параллельности вертикальной направляющей сетки нитей и оси вращения прибора. Поверка осуществляется с помощью отвеса с целью точной ориентации по нему вертикальной направляющей сетки нитей. Юстировка в полевых условиях не выполняется.
4. Горизонтальная направляющая сетки нитей должна быть строго перпендикулярна оси вращения нивелира. Эта поверка производится на стадии производства заводом-изготовителем.
5. Визирная ось нивелира должна быть перпендикулярна его оси вращения. Для проверки этого условия осуществляется двойное нивелирование одной и той же линии местности и выполнение отсчетов по задней и передней рейкам. Невыполнение этой поверки позволяет эксплуатировать прибор и дальше при условии его размещения точно посередине между нивелируемыми точками.

После вычисления превышений настройка осуществляется элевационным винтом и исправительными винтами уровня.

Особенности поверки нивелира с компенсатором

Помимо проверок вышеописанных условий, поверки нивелира с компенсатором имеют дополнительные пункты:

1. Исследуется интервал действия компенсатора: определяется допустимый угол отклонения устройства от горизонтального и вертикального расположения, в пределах которого маятниковая система компенсатора продолжает нормально функционировать. Эта поверка требует дополнительного оборудования, фиксирующего точку зависания маятника компенсатора.
2. Визирная ось трубы должна оставаться горизонтальной при продольных наклонах инструмента в допустимых для системы компенсатора пределах.

Настройка выполняется юстировочными винтами, для контроля проверки выполняют необходимое количество раз.

Правила проведения

Произведенные промышленным способом нивелиры имеют метрологические свидетельства с отметкой о заводской поверке, гарантирующей корректную в течение года работу прибора при выполнении условий эксплуатации.

Повторная поверка оптического нивелира должна производиться не реже одного раза в течение межповерочного интервала. Госстандарт РФ в рекомендательном порядке определяет межповерочный интервал различного рода нивелиров длительностью не более одного календарного года.

Проверки технических характеристик устройств при определенных навыках можно выполнять самостоятельно, что, впрочем, не дает полноценной гарантии их качества. Квалифицированные специалисты компаний, имеющих государственные лицензии на выполнение метрологических работ, в том числе поверок и юстировок, выполнят необходимые процедуры и оформят свидетельство государственного образца. Свидетельство должным образом подтверждает соответствие прибора заказчика заявленным изготовителем характеристикам, что зафиксировано штампом проверяющей организацией с указанием даты и места проведения.

Прибор, не прошедший поверку, должен быть выведен из эксплуатации с соответствующей отметкой в техническом паспорте, так как выполняемые им измерения не будут иметь требуемую точность.

Лучшие точечные лазерные уровни

Точечные лазерные нивелиры — наиболее простые в плане конструкции, они применяются для строительства или ремонта дома. Их функция — выстраивание точек, количеством от одной до пяти. С их помощью можно выполнить разметку для крепления полок, картин или поклейки обоев. Рассмотрим несколько моделей, что поможет выбрать инструмент для домашнего пользования.

BOSCH PLL 1 P

Компактный, легкий лазерный уровень для вертикальной и горизонтальной разметки. Лучи могут выходить с двух сторон уровня: спереди проецируется небольшая полоса, сзади — точка. Весит он всего 190 грамм и способный работать на расстоянии до 5 метров с точностью ±1 мм/м.

Его используют для проверки чернового выравнивания путем крепления к стене на специальной магнитной подставке, которая идет в комплекте. В конструкции BOSCH PLL 1 P встроены пузырьковые уровни, а в комплекте идет крепление, к которому инструмент крепится на магнит.

Стоит обратить на него внимание, если нужен простой и дешевый лазерный уровень для дома без функций построения нескольких линий или плоскостей на замену обычному пузырьковому. Его средняя цена составляет 2200 рублей. Характеристики BOSCH PLL 1:

Характеристики BOSCH PLL 1:

Характеристики BOSCH PLL 1:

Параметр	Значение
Цвет лазера	Красный (635 нм).
Кол-во проекций	Проецирует небольшую горизонтальную полосу спереди и точку сзади. Одновременно можно включить либо точку, либо линию.
Дальность луча	До 5 метров в режиме линии, до 20 метров в режиме точки.
Точность измерения	±0.5 мм/м.
Время работы	До 15 часов от 2 батареек ААА.
Самовыравнивание	Не предусмотрено.
Резьба под штатив	1/4″ на настенном креплении.
Температура	От 5 до 40 °C.

CST Berger MP3

Лазерный точечный нивелир CST Berger MP3 способен проецировать на поверхность три лазерных точки: спереди, сверху и снизу. Верхняя с нижней точки образуют между собой своеобразный лазерный отвес, который используется, например, в электромонтаже, чтобы перенести на потолок разметку сетки светильников, выполненную, для удобства, на полу.

Прорезиненный корпус защищает начинку от ударов, что позволяет продлить срок его службы. Максимальная дальность, при которой видно проекции без приемника, составляет 30 метров с погрешностью измерения ±0.2 мм/м. В комплекте идет сумка для транспортировки, кронштейн, а так же мишень. Его средняя цена составляет 14000 рублей,

Характеристики CST Berger MP3:

Параметр	Значение
Цвет лазера	Красный (635 нм).
Кол-во проекций	Проецирует три точки: вперед, вверх и вниз (отвес).
Дальность луча	30 метров.
Точность измерения	±0.2 мм/м.
Время работы	До 40 часов непрерывной работы от трех пальчиковых батареек.
Самовыравнивание	Автоматическое выравнивание на угол до 5°.
Резьба под штатив	5/8″ и 1/4″.
Температура	От -10 до 40 °C.

Bosch GPL 5 Professional

Это универсальный построитель лазерных точек, способный проецировать 5 лучей с погрешностью не более 0,3 мм/м. Два луча направляются вверх и вниз образуя отвес или опорную точку, остальные: вперед, вправо и влево образуя прямые углы между собой.

Показатель максимальной дальности — 30 метров. Дополнительно Bosch GPL 5 Professional оснащен специальным выравнивающим механизмом — так компенсируются вертикальные и горизонтальные неровности. Есть возможность блокировки самовыравнивания.

Класс защиты — IP54, поэтому им допускается пользоваться в пыльном или влажном помещении. В комплект входит матерчатая сумочка и держатель с магнитным креплением, позволяющий удобно закрепить инструмент.

Это хороший точечный нивелир, используемый для проведения специфических работ: разметка фундамента или аналогичных сооружений. В условиях квартиры применяют его реже. Его стоимость, в среднем, составляет 8500 рублей. На данный момент это самая лучшая цена на точечные модели с 5 точками

Характеристики Bosch GPL 5 Professional:

Параметр	Значение
Цвет лазера	Красный (635 нм).
Кол-во проекций	Проецирует 5 точек: вперед, влево, вправо, вверх и вниз (отвес).
Дальность луча	До 30 метров без приемника.
Точность измерения	±0.3 мм/м.
Время работы	До 24 часов от трех пальчиковых батареек.
Самовыравнивание	Компенсирует неровность установки до 5°.
Резьба под штатив	1/4″.
Температура	От -10 до 40 °C.

Проверка круглого уровня и юстировка

Устройство нивелирной рейки: а – костыль, б – башмак, в – отсчеты по рейке.

Для самостоятельной настройки оптического нивелира надо начать с проверки круглого уровня. Он представляет собой нормаль в точке так называемого ноль-пункта к поверхности шлифовки. Главное условие при этом – ось его должна находиться параллельно оси вращения прибора.

Для проверки нужно установить зрительную трубку параллельно любым 2 подъемным винтам, с их помощью надо постараться переместить пузырек круглого уровня в ноль-пункт, а затем развернуть верхнюю часть нивелира на 180 градусов вокруг вертикальной оси.

Если после этого действия пузырек останется в центре капсулы, можно считать этот пункт проверки выполненным. Если же этого не случилось, то надо сделать юстировку – выполнить ряд установок для получения нужного взаимного расположения деталей прибора и их нормального взаимодействия. Для этого с помощью винтов для юстировки круглого уровня надо сместить пузырек на ½ отклонения к центру капсулы. Остаточную неточность ликвидируют с помощью так называемых подъемных винтиков. Эти действия проводят несколько раз, пока не будет получен нужный результат.

Способы настройки лазерного уровня

Для получения максимально точных результатов измерения, лазерный уровень необходимо настраивать.

Эта процедура выполняется следующим образом:

1. Устанавливается лазерный уровень вручную так, чтобы он располагался ровно. Добиться этого можно при помощи пузырького типа уровня.
2. Настраивается штатив. Проверяется позиционирование по направлению вертикально вниз к контрольному пучку света.
3. Можно проводить настройку в автоматическом режиме.

У дорогих моделей, имеется встроенный стабилизатор. Функционирование подобного типа узла выполняется маятниковым механизмом или гироскопом.

В этом случае необходимо провести перенастройку.

ADA BASIC – доступный лазерный построитель для собственных параметров

Инструмент, выполненный по традиционной схеме. Оборудован оптической трубой с просветлённой оптикой. Выставка по горизонту при помощи автоматизированного компенсатора. Грубая ориентация – строительным уровнем.

Прибор создан для использования в полевых условиях. Точность показателей обеспечивается стойкостью основания. Лазерный построитель применяется для выполнения ключевых съёмочных работ, также на промышленном и общегражданском строительстве.

Плюсы:

• Прекрасная цена для прибора такого уровня.
• Всепогодное использование.
• Замечательный обзор.

Минусы:

• Отсутствует поверка, требуется приобретать отдельно.
• Комплектация не учитывает штатив.

ИПЗ Н-05 – лучший по точности

Один из лучших оптических

лазерных построителей по неточности измерения. Используется для проведения операций по 1 и 2 классу точности. Предназначается для работы по госзаказу, испытательных полигонах, геодезических изысканиях с очень высокими требованиями к качеству показателей.

Прибор оборудован увеличенным объективом и оптической системой, показывающая обратное изображение картинки.

Плюсы:

• Большая точность для нашего оборудования, не уступающая иностранным аналогам.
• Цена для этих технических специфик.
• Надёжная и выносливая конструкция.

Минусы:

• Сложность с приобретением планки.
• Сложно приобрести, – слабо представлен в торговле.

Как настроить лазерный нивелир

Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:

1. Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
2. Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
3. Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.

После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.

Настройка лазерного уровня по горизонтали

Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:

1. Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
2. Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
3. Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.

Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.

Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства

Настройка по вертикали

Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:

1. В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
2. Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
3. Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
4. После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.

Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление

Настройка лазерного уровня под наклоном

Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:

1. Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
2. Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
3. По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.

При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.

Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции

Геодезическое оборудование требует поверки, а лазерные нивелиры нет

Понятия проверка и поверка часто путают и считают одним и тем же. Однако это совершенно разные понятия. Проверку нивелира чаще понимают как его юстировку, то есть отладка отдельных частей прибора для дальнейшей его эксплуатации.

Поверка же подразумевает под собой документ подтверждающий работоспособность прибора. Но это не просто бумага из сервисного центра, эта бумага может выдаваться только специальными аттестованными предприятиями типа Ростест. Поверка занимает длительное время и стоит отдельной суммы денег, которая зависит от конкретного оборудования. Например поверка на оптический теодолит стоит дороже чем на нивелир.

Но не все геодезическое оборудование подлежит поверке. Для начала нужно приобрести сертификат на определенный тип продукции. Например Оптические нивелиры Sokkia, которые продаются у нас уже много лет, один из первых прошли эту сертификацию и по умолчанию продаются со свидетельством о поверке. Другой бренд RGK или ADA стал поверятся относительно недавно. Оптические нивелиры приобрели сертификат примерно 1 или два года назад. Оптические теодолиты RGK вообще стали поверятся несколько дней назад.

Большинство лазерных нивелиров, а точнее построителей плоскостей не подлежат обязательной сертификации и это подтверждается специальным отказанным письмом. Это говорит о том, что вы моете пользоваться этим прибором как бытовым или полупрофессиональным. Скажем так, эти приборы пригодны там где нет проверок, которые могут привести вас в суд, а ведь именно там вам и понадобиться поверка.

Ротационные нивелиры надежных брендов проходят сертификацию и могут поверятся. Это стало необходимо, так как нивелиры эти используются на строительных площадках огромных масштабов. LeicaRoteoи GeoFennel могут поставляться с поверкой в комплекте, но по дополнительной цене, в размере 3000-4000 тысяч.

Лучшие комбинированные лазерные уровни

Выравнивание комбинированных моделей при горизонтальной установке выполняется по маятниковой либо электронной системе. Вертикальное расположение прибора требует его ручной настройки посредством встроенного в корпус уровня. Особенность моделей комбинированного типа заключается в возможности одновременного вывода комбинации плоскостей. Обеспечивается это набором статичных и вращающихся лазеров. Первые необходимые для отображения на поверхности не изменяющихся линий и точек. Нивелиры данного класса разделяются на линейно-ротационные, линейно-точечные и прочие виды.

1. INSTRUMAX REDLINER 2V

Лучший недорогой нивелир для дома среди комбинированных моделей. Низкая средняя цена от 3200 рублей при высокой точности в 2 мм на 10 метров делает данное устройство одним из интереснейших на рынке. Максимальная дальность работы без приёмника в REDLINER 2V тоже не разочаровывает – 20 м. С мишенью этот показатель увеличивается до 50 метров. Уровень оснащён поворотным основанием, позволяющим точно настраивать положение лучей в помещении. Устройство может работать от обычных батареек формата AA и таких же аккумуляторов, для которых в комплекте предусмотрена зарядка.

Достоинства:

• доступная цена;
• высокая степень устойчивости;
• отличная сборка;
• наличие градусной шкалы;
• высокая точность;
• работа от батарей;
• фирменный кейс.

Недостатки:

• не всегда точно работает;
• небольшой угол самовыравнивания.

2. BOSCH GCL 2-15 Professional + RM 1 Professional (0601066E00)

Одну из интереснейших моделей в комбинированной категории предлагает немецкая компания BOSCH. В GCL 2-15 Professional производитель использовал свои самые иновационные наработки. Погрешность прибора составляет относительно небольшие 3 мм на 10 метров. Максимальная дальность без использования мишени – 15 м.

Комбинированный лазерный уровень GCL 2-15 выпускается в нескольких модификациях. Для обзора мы выбрали младшую. Если же вам нужен комплект побогаче, тогда следует присмотреться к варианту с индексом E02, где среди прочего предусмотрен кейс. Сбоку на нивелире находится переключатель режимов – выключен, включён с блокировкой маятника и включён с разблокированным маятником. Самовыравнивание в последнем случае возможно при угле наклона не более 4 градусов.

Достоинства:

• удобная магнитная подставка;
• превосходная сборка;
• простота использования;
• пылевлагозащита IP54;
• гарантия на три года.

Недостатки:

у некоторых экземпляров линии толстоваты.

3. ADA instruments PROLiner 2V (А00472)

А завершает ТОП лучших лазерных уровней комбинированного типа PROLiner 2V от ADA instruments. Данную модель можно приобрести и в более продвинутых модификациях, что будет актуально только при регулярном выполнении серьёзных строительных задач.

Прибор поставляется в прочном пластиковом кейсе с поролоновыми вставками. Там же находятся лазерные очки, держатель для батареек с четырьмя элементами питания АА, переходник, мишень и документация.

Нивелир проецирует одну горизонтальную и две вертикальных линии (в модификации 4V количество вертикальных увеличено до четырёх штук). PROLiner 2V оснащён поворотным основанием, на котором располагается винт регулировки для тонкой наводки.

Достоинства:

• высокая точность;
• легкая настройка;
• дальность до 70 метров;
• держатель батареек;
• автоматическая блокировка компенсатора при выключении;
• комплект поставки;
• есть возможность работы под углом;
• точная регулировка.

Как используются ротационные лазерные нивелиры на открытой местности

Подобные нивелиры считаются одними из тех, которые благодаря скоростному вращению лазерной головки будут проецировать луч (станет заметен и при ярком солнечном излучении).

Непосредственно лазерные нивелиры, в комплексе с оптическими приборами, зачастую используют специалисты на открытой стройплощадке ФОТО: profpribor.ru

Характерной чертой функционирования подобных изделий станет то, что они отлично работают на плоскостях в 360° и точечно. Например, опция сканирования даст возможность выбирать лишь то место, где требуется выровнять проём двери или окно.

Во время применения данной опции устройство будет отображать луч лазера лишь в определённых участках ФОТО: profpribor.ru

Нивелир в одинаковой степени необходим во время проведения измерений на открытых пространствах, в процессе возведения масштабных объектов, а также при ремонтных работах. Если вам понравилась наша статья, обязательно поставьте оценку. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Watch this video on YouTube

Предыдущая Бытовая техникаУльтразвуковой увлажнитель воздуха: особенности, правила выбора и цены
Следующая Бытовая техникаФрезерный станок по дереву своими руками: особенности изготовления и подключения

Плюсы и минусы оптических и лазерных нивелиров

Измерительные приборы имеют свои преимущества и недостатки. Их нужно знать и учитывать. Тогда получится сделать правильный выбор.

Оптические нивелиры изготавливаются из высокопрочных материалов. Приборы имеют влагозащиту и пылезащиту. Подходят для домашнего и профессионального применения.

Преимущества оптического прибора:

• автономность (работают без розетки и батареек);
• высокая точность;
• непривередливость к погодным условиям;
• простота применения;
• приемлемая цена.

Недостатки оптического типа:

• невозможно делать замеры в одиночку (требуется минимум два человека);
• необходимо иметь рейку для проведения замеров;
• оптические устройства требуется проверять раз в три года (для этого обращаются в специальные лицензированные мастерские).

Лазерный прибор больше подходит для бытовых работ. Его преимущества приведены ниже:

• замер можно выполнять в одиночку;
• высокая точность;
• универсальность;
• простота использования.

Недостатки прибора лазерного типа:

• дороговизна;
• зависимость от заряда батареек или необходимость подключения к электросети.

Во многих лазерных моделях нивелиров присутствует встроенная опция автоматического отключения. Время отключения программируется пользователем. Это удобно и легко, позволяет использовать заряд батареи более экономно. Нивелира хватает на более продолжительную работу.

Какой нивелир покупать и использовать, решать вам. Оба прибора точные и качественные. При наличии помощника и желании сэкономить, лучше брать оптический нивелир. Если планируется проводить замеры самостоятельно, позволяет бюджет, тогда стоит отдать предпочтение лазерному аналогу.

Как пользоваться нивелиром и рейкой: измерение и фиксация значений

Вычисление данных посредством применения измерительного инструмента такого типа выполняется по специальному алгоритму

Очень важно определить точку отсчета, на которую будет производиться ориентация во время измерения. Коррекция расположения других объектов выполняется на основе данных об исходной позиции

Рейка должна быть установлена на самую высокую точку, соответствующую измеряемой плоскости. После этого стоит навести инструмент на ее шкалу, что позволит рассчитать нужные значения.

Рейка должна устанавливаться на самую высокую точку, которая соответствует измеряемой плоскости

Коррекция положения геодезической рейки также входит в комплекс манипуляций, необходимых в процессе работы. Для этого данный элемент требуется перемещать вверх или вниз. Это производится до тех пор, пока целое число на рейке не сойдется с точкой в объективе, соответствующей пересечению линий. Значение, которое было получено при этом, следует зафиксировать в журнале.

Теперь потребуется переместить рейку на другую точку измерения. Новое положение позволяет вычислить следующее значение на шкале. Оно тоже должно в обязательном порядке совпадать с пересечением линий в объективе инструмента. Затем два значения, определенных по перекрестным точкам, необходимо объединить, после чего нижний край рейки будет соответствовать позиции, на которую производится ориентация.

Важно знать, что отметка чаще всего проставляется на специальной конструкции, которая называется репером. Между этими составляющими натягивают строительные шнуры, что позволяет получить четкую картину будущего строительного мероприятия

Реперы активно используются при заливке оснований зданий или же при возведении стен.

Наиболее четкие данные можно получить с помощью лазерных нивелиров. Уровни такого типа тоже содержат рейки, которые способствуют проведению соответствующих измерительных изысканий.

Рейку необходимо перемещать вверх или вниз до тех пор, пока целое число на рейке не сойдется с точкой в объективе

Благодаря нивелиру появляется возможность определения и выставления необходимых точек на огромных площадях. Радиус действия других измерительных приборов гораздо больше.

Как работать с оптическим нивелиром – пошаговая схема

Шаг 1: Подготовка прибора

В первую очередь нивелир надо привести в рабочее состояние. Для этого используют контактный и цилиндрический уровни. Далее наводится зрительная труба на линию черной отметки, она находится на задней стороне рейки. Приводим пузырек в «ноль-пункт» уровня (это можно сделать, используя подъемные и элевационные винты). Только потом при помощи дальномерных или средних штрихов можно снять отсчет. Далее можно произвести съемку.

Шаг 2: Съемка

Для этого наводится зрительная труба на линию черной отметки (передняя черная сторона рейки), а также на красную отметку (передняя красная сторона рейки). Заканчивать надо по черным отметкам задней части на рейке. Все наблюдения фиксируются в журнале. Лучшим вариантом будет, если имеется специальное запоминающее устройство регистратора. Если в конце работы замечена разница в 5 мм, всю работу нужно повторить. Идеально, если изменить высоту прибора хотя бы сантиметра на 3. Когда работы идут к концу, необходимо выполнить расчет невязки. Она выполняется по линии, находящейся между исходными реперами. Значение не может быть более 20 мм. И опять же, главное правило инструкции, как работать с оптическим нивелиром, гласит, что все результаты должны отмечаться в журнале.

1. 5
2. 4
3. 3
4. 2
5. 1
